幕墙分格设计

幕墙主要分为:玻璃幕墙、金属幕墙、石材幕墙。

无论哪种幕墙首先考虑这个工程要求的整体效果，确定分格形式：竖向型（给人以高大、挺拔的感觉）、横向型（厚实、稳当的感觉）、自由组合型（活泼自由，给人以动感）。

（1）玻璃幕墙分格：a、立面分格宜与室内空间组合相适应，不宜妨碍室内功能和视觉。

b、分格长宽比一般在1：1.2~1:1.5之间，分格不宜采取1：1比例及1：2比例；c、在层间为了防火设计不小于900mm的防火分格，在有柱及结构房间分开处最好设置分格线；d、幕墙开启窗的设置，应满足使用功能和立面效果要求，启闭方便，避免设置在梁、柱、隔墙等位置；e、玻璃最大分格应满足强度计算；f、分格大小应使原材料利用率高。

（2）金属幕墙分格：分格大小应使原材料利用率高。

（例铝塑复合板一般原材为1220*2440mm）（3）石材幕墙分格：最大板块不得大于1.5平米，分格不宜过大，太重。

对于分格的确定来说一般有以下方面:1-原建筑师确定,有些工程的分格是由原建筑师确定好了的,他们不希望改动,我们还碰到一种情况,图纸由国外工程师设计,但由国内的设计院来实施,国内的设计院不敢改动原图纸分格.2-正常对于分格来说,一要经济,分格大小有时要和原建筑风格一致的,对于一定的分格要选用适当的型材,110系列可用就不要用140等等.有时一块幕墙可能会有几种方案,大系列大分格,小系列小分格,最终的选用也不一定大分格的,还有很多的因素:开启的影响,你不可能在接确不到的地方放开启(特殊情况除外),也尽量不要在齐眼高度的地方设个大横梁,也不要在幼儿园设置很底的开启,有时一块幕墙分两大块很好,但要设开启很难,有时也就只有改小分格了.幕墙的特定位置有装饰物,必须要设置在某分格处.还有很多有人为因素,个人爱好吧,有人喜欢大分格.有人喜欢小分格,因设计人不同而变化.就我个人来说,最终分格确定,由原设计师\建筑风格\经济\选材(有时是因为产品问题改分格,想要的分格,但特定的材料商没有相应的产品)等等吧,具体因工程而异.合理的幕墙分格来体现建筑的美观和协调，楼上的朋友已经阐明的很具体了．我就来补充一点，幕墙分格设计时在美观、安全的前提下还要适当的考虑经济性．对玻璃幕墙和塑铝板幕墙来说，主要是提高材料的利用率．比如我们普遍用的６ＭＭ镀膜玻璃在切割前原片尺寸基本是３２００*２４４０，所以我们在设计时可以尽量向１６００*１２００的靠拢，因为切割余下部分往往浪费了．塑铝板情况类似．石材幕墙的分格尺寸对造价的影响很大，一般石材短边尺寸在６００以内我们称为工程板，价格是最经济的．短边尺寸在６００-８００价格是比较适中的．当短边尺寸大于８００，其价格将会大幅上升，尺寸越大价格会以几何级数翻倍．石材是通过大于石材面板尺寸的荒料切割出来的，尺寸越大相对荒料也要越大，切割后浪费也越大．纯铝板幕墙分格尺寸受材料因素的影响相对较小，但纯铝板原板也有一定的规格，一般厂家进料常规尺寸是１４００和１７００（宽度，长度理论上无限制），我们设计可以超过１７００，但厂家往往没有库成，需要另定，这时你最好打听清楚，你的定料周期是否会影响你的施工进度．大尺寸的铝板厂家还可以通过铝焊来加工．一.一般情况下，幕墙分格由建筑师确定，幕墙设计师在尊重建筑师的意愿和认可下才能对幕墙分格进行改动。

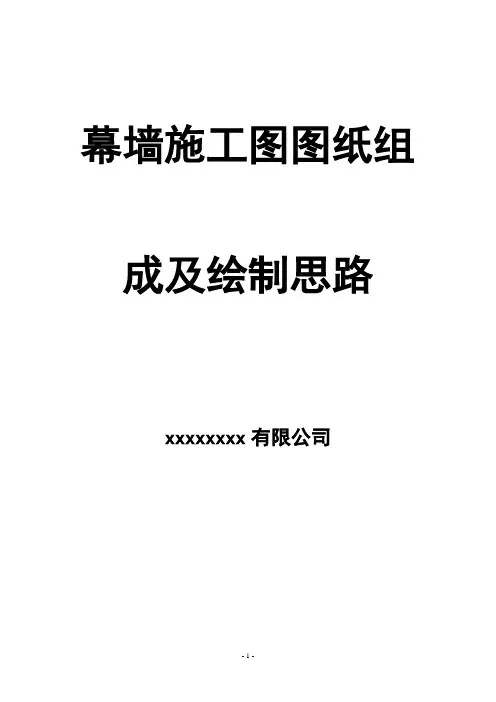

幕墙施工图图纸组成及绘制思路xxxxxxxx有限公司目录1.幕墙施工图图纸组成部分2.幕墙施工图设计说明的编制3.幕墙平立面设计4.幕墙预埋件图设计5.幕墙大样图设计6.幕墙节点图设计7.幕墙展开图设计1.幕墙施工图图纸组成部分幕墙施工图图纸一般含以下几个部分的图纸：封面、目录、设计说明、幕墙立面分格图、幕墙平面分格图、预埋件平面分格图、大样图、节点图、展开图等图纸；在绘制以上图纸的过程中，特别是绘图环境上面，需要注意以下几点：1.1.线型的控制：重点注意虚线、点画线、轴线等线性的比例控制；1.2.填充及文字文件必须统一，且注意填充的比例控制；1.3.注意各类小材料块的统一，比如螺钉块、索引块等；1.4.注意轮廓线、地基基础线、材料剖面等材料的线粗比例控制；1.5.文字标注应尽量详尽；1.6.其他具体要求详见部门统一绘制环境表及LSP等外部插件；1.7.图纸应尽量将层分细，以便更方便改图；1.8.所有图纸必须有索引及反索引；2.幕墙施工图设计说明的编制幕墙施工图设计说明不宜太过于啰嗦，主要体现以下几个方面的东西即可：2.1.工程概况及设计依据2.2.幕墙性能等级说明。

2.3.各种材料的性能特性及检测标准。

2.4.主要构造及工艺说明（指新工艺及特殊构造）。

2.5.施工注意事项。

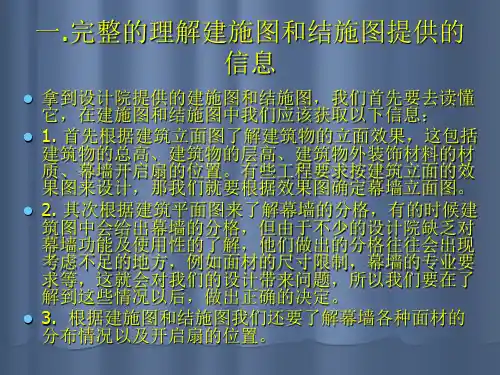

3.幕墙平立面设计3.1.幕墙平立面设计开始前先要看明白原建筑图，尽可能全面理解建筑师的设计意图。

3.2.在幕墙平立面做图过程中有时会发现原理解有误，需要及时更正。

如有异议应与业主或建筑师沟通，避免做错而影响效率。

3.3.考虑到要为做效果图留出充裕时间，幕墙平立面图应于最早时间开始并尽快完成，以早日提交给效果图人员3.4.平面图和立面图要对照着出图，尤其是立面凹凸不平时更要特别注意。

3.5.幕墙的厚度直接影响各立面幕墙的宽度尺寸，因此在平面图开始前必须先确定幕墙的厚度，准确的做法是应取标准层的层高和估计的方格宽度先进行角部部位试算以确定幕墙立柱的截面高度，从而再确定幕墙的厚度。

4建筑设计4.1一般规定4.1.1应根据建筑物的性质、立面设计、热工要求和所处环境等，在建筑方案设计阶段选择建筑幕墙类型；经技术经济综合分析后，在初步设计阶段确定建筑幕墙类型4.1.2建筑幕墙应与建筑物整体设计及周边环境相协调。

幕墙立面的分格应不妨碍室内的使用功能并与室内空间组合相适应。

4.1.3对于建筑所处环境的风荷载、地震及气候变化，建筑幕墙应具有相应的抵抗能力和适应能力。

4.1.4幕墙建筑的光反射、热工性能、防火、防雷等设计要求，应符合本规范第5、6、7、8章的规定。

4.1.5建筑幕墙玻墙比应符合本规范5.2节的规定。

玻墙比大于80%的高层幕墙建筑，应通过节能、防火和结构安全等专项技术论证。

4.1.6 住宅、中小学、托儿所、幼儿园、养老院、教学楼、医院病房、工业厂房等建筑的立面设计不宜采用玻璃幕墙。

历史文化风貌区内应慎用玻璃幕墙。

4.1.7幕墙玻璃面板应符合以下要求：1除公共建筑的底层大堂和地面高度10m以下的商业橱窗玻璃外，玻璃面板宜不大于4.5m2。

2除夹层玻璃外，钢化玻璃应不大于4.5m2、半钢化玻璃应不大于2.5m2，钢化玻璃应有防自爆坠落措施、半钢化玻璃应有防坠落构造措施。

4.1.8下列建筑宜进行幕墙抗爆设计：1特别重要的幕墙建筑；2建筑设计规定有抗爆要求的幕墙建筑。

4.1.9人员密集且流动性大的重要公共建筑的幕墙玻璃面板应采用夹层玻璃。

有抗爆设计的幕墙玻璃面板应满足抗爆要求。

4.1.10 高层建筑地面高度24m以上的临街幕墙玻璃，宜优先采用夹层玻璃。

使用钢化玻璃或半钢化玻璃时，应符合第4.1.7条规定。

4.1.11透明幕墙宜有可开启部分或设置通风换气装置。

当设置开启窗时，其开启面积之和宜不大于幕墙总面积的15%。

4.1.12建筑幕墙应便于维护和清洁。

高度超过50ｍ的幕墙工程应设置清洗设施。

4.2性能设计4.2.1建筑幕墙的性能等级应根据使用功能和建筑物的类别、高度、体型以及所在地的地理气候及环境条件确定。

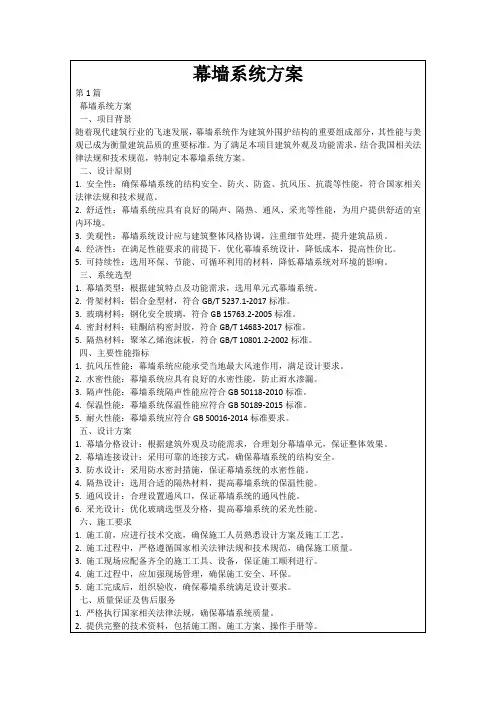

一个良好的开始是成功的一半幕墙设计流程及分格知识目录一、幕墙设计流程介绍二、幕墙分格知识介绍三、个人工作习惯交流一、幕墙设计流程☺幕墙设计流程☼方案设计阶段流程图设计策划方案任务分配任务输入评审方案制作投标施织、报价效果图制作交流交流投标资料完成NoYesYes设计验证输出评审确认YesNoNoNoYesNoYes(设计计划)(设计输入)(设计输出)方案图施工图竣工图生产加工现场施工幕墙工程(中标)(完工)(投标)档案馆(审批确认)☼幕墙设计基本流程图☺幕墙方案设计阶段◆方案设计的准则：国家及行业标准、规范、规程◆方案设计的依据：客户要求、合同、招标文件、招标答疑、设计任务单、、、◆方案设计的参考资料（前期准备）：公司相关技术标准、以往类似工程设计资料☼一套幕墙方案图纸的基本组成及顺序1、封面（FM-xx）2、目录（ML-xx）3、设计说明（SM-xx）4、型材表（XC-xx）5、总平面（ZPM-xx）6、立面图（LM-xx）7、平面图（PM-xx）8、剖面图（POM-xx）9、大样图（DY-xx）10、门窗表（DY-xx）11、节点图（JD-xx）12、埋件布置图（MJ-xx）13、埋件加工图（MJ-xx）➢当幕墙系统类型繁多时，可在常规编号前添加数字区分。

比如：01-JD-01、01-JD-02......02-JD-01、02-JD-02......注意事项➢统一图框、统一标注样式（严格遵守公司制图标准）➢三维图、展开图、局部放大图的合理运用二、幕墙分格知识☺幕墙分类隐框幕墙框支承幕墙横明竖隐横隐竖明明框幕墙全玻幕墙落地大板吊挂大板点支承幕墙单钢管结构钢桁架结构拉杆结构玻璃肋点式拉索结构双层通风幕墙光电幕墙其它形式幕墙幕墙分类构件式单元式以面板安装形式（受力状态）划分☺幕墙分类分格形式➢自由组合型：活泼自由，给人以动感☼主要幕墙类型(以面板种类划分)：(整体效果)◆石材幕墙☺幕墙效果形式（竖向型）一般在较矮的楼房进行使用，较低的建筑不宜用横向线条进行装饰。

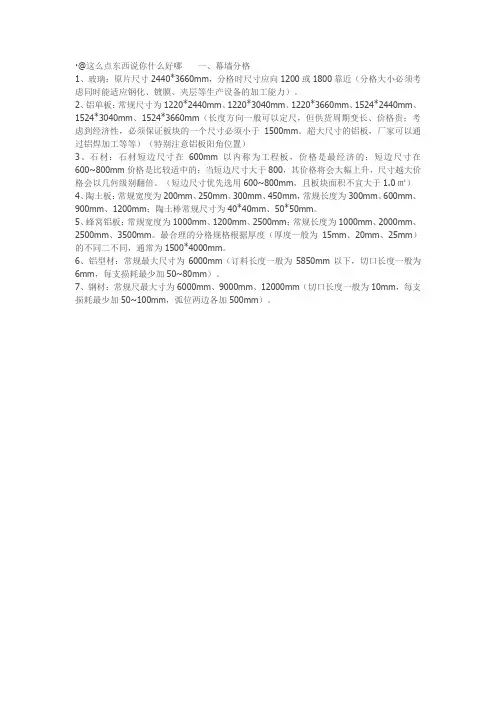

·@这么点东西说你什么好哪一、幕墙分格
1、玻璃：原片尺寸2440*3660mm，分格时尺寸应向1200或1800靠近（分格大小必须考虑同时能适应钢化、镀膜、夹层等生产设备的加工能力）。

2、铝单板：常规尺寸为1220*2440mm、1220*3040mm、1220*3660mm、1524*2440mm、1524*3040mm、1524*3660mm（长度方向一般可以定尺，但供货周期变长、价格贵；考虑到经济性，必须保证板块的一个尺寸必须小于1500mm。

超大尺寸的铝板，厂家可以通过铝焊加工等等）（特别注意铝板阳角位置）
3、石材：石材短边尺寸在600mm以内称为工程板，价格是最经济的；短边尺寸在600~800mm价格是比较适中的；当短边尺寸大于800，其价格将会大幅上升，尺寸越大价格会以几何级别翻倍。

（短边尺寸优先选用600~800mm，且板块面积不宜大于1.0㎡）
4、陶土板：常规宽度为200mm、250mm、300mm、450mm，常规长度为300mm、600mm、900mm、1200mm；陶土棒常规尺寸为40*40mm、50*50mm。

5、蜂窝铝板：常规宽度为1000mm、1200mm、2500mm；常规长度为1000mm、2000mm、2500mm、3500mm。

最合理的分格规格根据厚度（厚度一般为15mm、20mm、25mm）的不同二不同，通常为1500*4000mm。

6、铝型材：常规最大尺寸为6000mm（订料长度一般为5850mm以下，切口长度一般为6mm，每支损耗最少加50~80mm）。

7、钢材：常规尺最大寸为6000mm、9000mm、12000mm（切口长度一般为10mm，每支损耗最少加50~100mm，弧位两边各加500mm）。

幕墙分格设计的考虑因素幕墙和门窗在立面上的分格应结合建筑物整体及周围环境相协调、美学要求、建筑功能要求、建筑结构特点和现场条件、幕墙门窗结构构造和安装工艺要求、经济性要求等综合考虑。

一、从建筑艺术效果方面考虑：1、幕墙和门窗立面设计要与建筑风格（古典式、现代式、和后现代式建筑）、建筑效果相结合，要考虑建筑立面的立面造型、明隐线条组合，虚实对比、光影效果，建筑的对称协调性、节奏感等。

2、分格比例的协调性。

就单个玻璃板块来说，长宽比接近黄金分格比（1:1.2）是美的，不宜设计成正方形和长宽比达1:2以上的狭长矩形。

3、等距离、等尺寸划分显示了严谨、庄重、严肃；不等距自由划分则显示韵律、活泼和动感。

一般立面分格既要有一定的规律，又要体现变化，在变化中求规律；分格线条疏密有度。

4、分格线条的整齐统一。

幕墙横向分格要保持在同一水平线。

门窗的横向分格线条至少在同一房间、同一墙面要尽量处于同一水平线上。

竖向线条对齐。

5、通透性。

幕墙门窗立面在主视部位的视线高度范围内（离地面1.5m～1.8m左右）最好不要设置横框和竖框，以免遮挡视线。

6、幕墙横向分格一般以一个轴间尺寸或洞口尺寸均分，便于轴向定位。

二、从经济性方面考虑：1、充分发挥型材、玻璃的力学性能。

分格过小，玻璃和构件强度和刚度过剩，材料每平方米含量增大，成本增大；分格过大，则要增大玻璃的厚度和受力杆件的型腔截面，也要提高成本。

要选择合适的分格尺寸，使幕墙和门窗的经济性较好，性价比最佳。

2、大样分格时要考虑面板的原板尺寸，套材利用率越高越经济。

a)、玻璃的原板有宽度有2.1m、2.44m，长度有3.05m、3.3m、3.66m等常见尺寸；钢化玻璃不用过多考虑原板尺寸，但钢化玻璃宽度最大不超过2.44mm，12mm及以上玻璃长度以4m以下常见，超过6m要定做。

b)、单层铝板原板宽度有1.22m（常用）和1.5m两种。

复合铝板原板宽度有1.22m （常用）、1.5m、1.75m（不常用）两种，长度有2.44m和4m两种，特殊情况下可定尺。

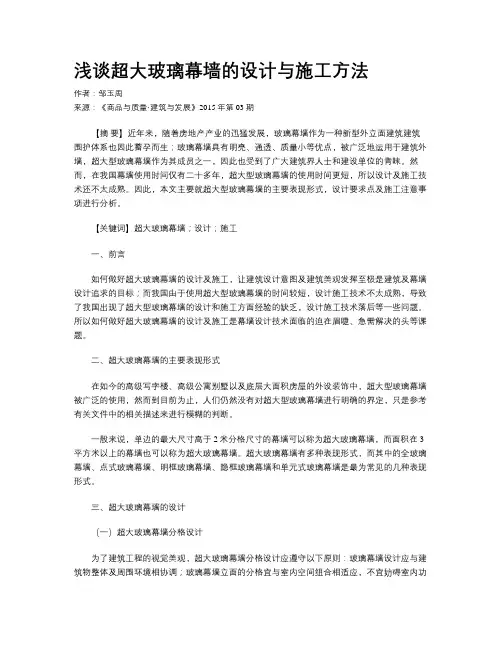

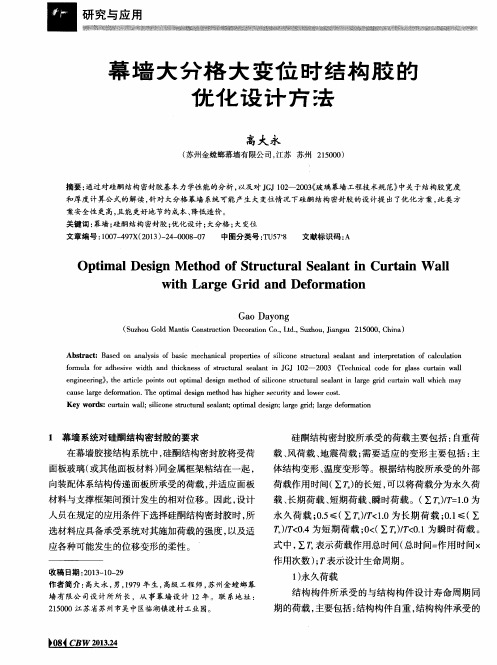

浅谈超大玻璃幕墙的设计与施工方法作者：邹玉周来源：《商品与质量·建筑与发展》2015年第03期【摘要】近年来，随着房地产产业的迅猛发展，玻璃幕墙作为一种新型外立面建筑建筑围护体系也因此蓄孕而生；玻璃幕墙具有明亮、通透、质量小等优点，被广泛地运用于建筑外墙，超大型玻璃幕墙作为其成员之一，因此也受到了广大建筑界人士和建设单位的青睐。

然而，在我国幕墙使用时间仅有二十多年，超大型玻璃幕墙的使用时间更短，所以设计及施工技术还不太成熟。

因此，本文主要就超大型玻璃幕墙的主要表现形式，设计要求点及施工注意事项进行分析。

【关键词】超大玻璃幕墙；设计；施工一、前言如何做好超大玻璃幕墙的设计及施工，让建筑设计意图及建筑美观发挥至极是建筑及幕墙设计追求的目标；而我国由于使用超大型玻璃幕墙的时间较短，设计施工技术不太成熟，导致了我国出现了超大型玻璃幕墙的设计和施工方面经验的缺乏，设计施工技术落后等一些问题。

所以如何做好超大玻璃幕墙的设计及施工是幕墙设计技术面临的迫在眉睫、急需解决的头等课题。

二、超大玻璃幕墙的主要表现形式在如今的高级写字楼、高级公寓别墅以及底层大面积房屋的外设装饰中，超大型玻璃幕墙被广泛的使用，然而到目前为止，人们仍然没有对超大型玻璃幕墙进行明确的界定，只是参考有关文件中的相关描述来进行模糊的判断。

一般来说，单边的最大尺寸高于2米分格尺寸的幕墙可以称为超大玻璃幕墙，而面积在3平方米以上的幕墙也可以称为超大玻璃幕墙。

超大玻璃幕墙有多种表现形式，而其中的全玻璃幕墙、点式玻璃幕墙、明框玻璃幕墙、隐框玻璃幕墙和单元式玻璃幕墙是最为常见的几种表现形式。

三、超大玻璃幕墙的设计（一）超大玻璃幕墙分格设计为了建筑工程的视觉美观，超大玻璃幕墙分格设计应遵守以下原则：玻璃幕墙设计应与建筑物整体及周围环境相协调；玻璃幕墙立面的分格宜与室内空间组合相适应，不宜妨碍室内功能和视觉；在确定玻璃板块尺寸时，应有效提高玻璃原片利用率，同时能适应钢化、镀膜、夹层等生产设备的加工能力；幕墙开启窗的设置，应满足使用功能和立面效果要求，并应开启方便，避免设置在梁、柱、隔墙等位置。

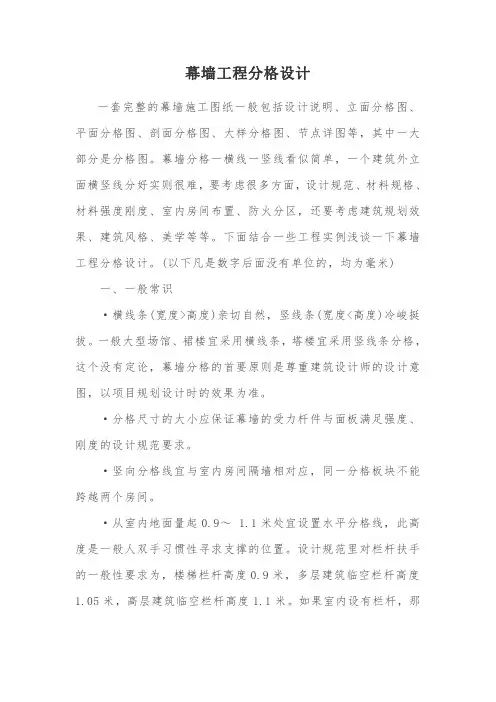

幕墙工程分格设计一套完整的幕墙施工图纸一般包括设计说明、立面分格图、平面分格图、剖面分格图、大样分格图、节点详图等，其中一大部分是分格图。

幕墙分格一横线一竖线看似简单，一个建筑外立面横竖线分好实则很难，要考虑很多方面，设计规范、材料规格、材料强度刚度、室内房间布置、防火分区，还要考虑建筑规划效果、建筑风格、美学等等。

下面结合一些工程实例浅谈一下幕墙工程分格设计。

(以下凡是数字后面没有单位的，均为毫米)一、一般常识·横线条(宽度>高度)亲切自然，竖线条(宽度<高度)冷峻挺拔。

一般大型场馆、裙楼宜采用横线条，塔楼宜采用竖线条分格，这个没有定论，幕墙分格的首要原则是尊重建筑设计师的设计意图，以项目规划设计时的效果为准。

·分格尺寸的大小应保证幕墙的受力杆件与面板满足强度、刚度的设计规范要求。

·竖向分格线宜与室内房间隔墙相对应，同一分格板块不能跨越两个房间。

·从室内地面量起0.9～ 1.1米处宜设置水平分格线，此高度是一般人双手习惯性寻求支撑的位置。

设计规范里对栏杆扶手的一般性要求为，楼梯栏杆高度0.9米，多层建筑临空栏杆高度1.05米，高层建筑临空栏杆高度1.1米。

如果室内设有栏杆，那么在1.1米高度设置横梁与栏杆平齐;如果室内不设栏杆，那么在1.1米高度设置横梁，可以部分代替栏杆。

·从室内地面量起1.5米左右不宜设置水平分格线，此高度为一般成年人的视线位置，此位置如设置横梁会阻挡人的视线，尽量避免在1.5米高度设置分格线，尤其是大型场馆、商业写字楼。

·开启扇宜设置在室内地面0.9米以上、1.5米以下的位置。

·玻璃采光顶玻璃尺寸宜控制在2米以内，防止玻璃下挠汪水。

·优先选用0.6、1.2、1.8、2.4、3.6米这样的可以满足多重基本建筑模数的数值。

比如1.2、2.4米是最常用的数值，它与玻璃原片的标准尺寸(2440×3660)、常用板材的标准尺寸(1220×2440)、常用建筑轴线间距相吻合，在你拿不定主意选不出合适的分格尺寸时，1.2米或许是最好的选择。
