CA6140型车床电气控制线路的检修一、背景CA6140型车床广泛应用于金属加工领域，它具有加工精度高、生产效率高的优点。
然而，随着使用时间的增长，车床电气控制线路也会出现故障，导致车床的正常工作受到影响。
因此，对CA6140型车床电气控制线路进行定期检修维护，对保证车床的正常工作具有重要意义。
二、检修步骤1. 断电检查首先，在进行任何检修操作之前，必须确保车床已经断电。
这是一个至关重要的步骤，因为如果电源没有关闭，那么检修人员将会暴露在电击的危险之中。
所以，检查车床电源插头是否已经拔掉，才可以开始下一步骤。
2. 拧开机箱控制盖板拧开控制盖板，查看整个系统是否正常运行。
其中，关注点在于线路端子是否接触良好、电源线和控制线是否明显锈蚀和磨损等。
如果有老旧线缆损坏，应及时更换以免损坏机器。
3. 检查电源线路检查电源线路的正负极是否正确连接，并且是否存在裸露的线头。
这个步骤通常需要用一些工具进行操作，例如万用表、电线钳子、电灯笼和接地线等。
4. 确认运转状态如果需要确认电器的运转状态，需要进行以下步骤：•接通电源：在检查的同时，要注意车床控制板上是否有指示灯，如有必要，可以接通电源，观察指示灯的反应，确认车床电器驱动线路是否运转。
•调节按钮：逐一试动各个按钮，如启动按钮、制动按钮等，确认车床电机的启停是否灵敏。
5. 检查电子元器件检查一下电子元器件、液晶显示屏等是否工作正常。
对于一些老的车床电器控制线路，如发现有部分元器件的电容等被替换过后的，最好去专业的电器维修公司进行检查。
6. 整理线路完成上述步骤后，应该对车床控制线路进行整理并且密封好线管，以免灰尘和潮气影响车床的电器性能。
同时防火袋保证车床的整洁，可长保使用寿命。
三、注意事项进行车床电气控制线路的检修时，需要预防的安全问题是必须要知道的。
常见的安全事项包括：•断电：车床电器控制板要与电源线路“分离”，以防止电气线路的绝缘路径被损坏；•稳固地站立：为防止电击，进行检修时要注意脚下是否站立稳定；•紧固插件：检查插头是否松动，稍有故障就要立即脱落重新接插。
ca6140型普通车床线路维修的检修流程下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!ca6140型普通车床线路维修的检修流程在进行ca6140型普通车床线路维修时，按照以下步骤进行检修，确保操作顺利、安全有效。

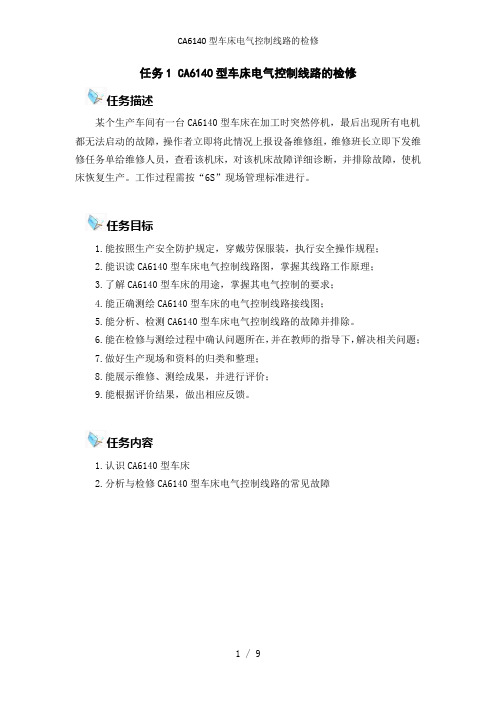

任务1 CA6140型车床电气控制线路的检修任务描述某个生产车间有一台CA6140型车床在加工时突然停机，最后出现所有电机都无法启动的故障，操作者立即将此情况上报设备维修组，维修班长立即下发维修任务单给维修人员，查看该机床，对该机床故障详细诊断，并排除故障，使机床恢复生产。
工作过程需按“6S”现场管理标准进行。
任务目标1.能按照生产安全防护规定，穿戴劳保服装，执行安全操作规程；2.能识读CA6140型车床电气控制线路图，掌握其线路工作原理；3.了解CA6140型车床的用途，掌握其电气控制的要求；4.能正确测绘CA6140型车床的电气控制线路接线图；5.能分析、检测CA6140型车床电气控制线路的故障并排除。
6.能在检修与测绘过程中确认问题所在，并在教师的指导下，解决相关问题；7.做好生产现场和资料的归类和整理；8.能展示维修、测绘成果，并进行评价；9.能根据评价结果，做出相应反馈。
任务内容1.认识CA6140型车床2.分析与检修CA6140型车床电气控制线路的常见故障活动1 认识CA6140型车床CA6140型车床是一种应用极为广泛的金属切削通用机床，能够车削外圆、内圆、端面、螺纹、螺杆以及车削定型表面等。
本任务通过在指导教师示教如何简单操作CA6140型车床，了解本机床的机械结构和电气控制特点。
CA6140型车床外形图如图1-1所示。
图1-1 CA6140型车床外形图知识目标：1、理解CA6140型车床电力拖动的特点及控制要求；2、理解CA6140型车床电机负载工作特性；3、会测绘CA6140型车床电气原理图。
能力目标：1、会正确操作调试CA6140型车床。
2、通过试车调试能正确判别其故障现象。
活动描述本任务流程如图1-2所示。
图1-2 任务流程图一、认识CA6140 型车床CA6140 型车床型号的含义为：二、主要结构及运动形式车床的运动形式有切削运动、进给运动、辅助运动。
切削运动包括卡盘带动工件旋转的主运动和刀具的直线进给运动；进给运动是刀架带动刀具的直线运动；辅助运动有尾架的纵向移动、工件的夹紧与放松等。
常用电气设备控制与检修之CA6140车床检修1. 引言CA6140车床是一种常见的金属加工设备，广泛应用于机械加工行业。
本文将介绍CA6140车床的常见故障和电气设备控制与检修方法，帮助操作人员更好地维护和修复该设备，确保其正常运行。
2. CA6140车床的基本原理CA6140车床通过电气设备控制实现工作过程中的转速调节、进给控制和各种自动操作。
该车床主要由主轴箱、卧床、滑台、车刀架等组成。
其基本工作原理如下：•电动主轴通过电机带动工件进行旋转。
•刀架上的车刀通过进给机构进行进给，实现切削加工。
•车刀架在滑台上沿床身进行移动，调整加工位置。
3. CA6140车床常见故障及检修方法3.1 主轴转速异常主轴转速异常可能导致切削效果不理想或刀具磨损加剧。
以下是几种可能的故障原因及对应的检修方法：1.电机故障：检查电机是否存在过载或短路情况，修复或更换电机。
2.变频器故障：检查变频器是否正常工作，如有异常，修复或更换变频器。
3.电源供应问题：检查电源是否稳定，如有电压波动较大或电压不足，解决电源供应问题。
3.2 进给控制异常进给控制异常可能导致加工精度下降或工件表面质量差。
以下是几种可能的故障原因及对应的检修方法：1.伺服电机故障：检查伺服电机是否正常工作，如有异常，修复或更换伺服驱动器。
2.进给传感器故障：检查进给传感器的连接和工作情况，如有异常，修复或更换传感器。
3.控制系统故障：检查控制系统的设置和参数，如有异常，重新设置或更换控制系统。
3.3 自动操作失效自动操作失效可能导致工作效率低下或操作困难。
以下是几种可能的故障原因及对应的检修方法：1.编码器故障：检查编码器的连接和工作情况，如有异常，修复或更换编码器。
2.传感器故障：检查传感器的连接和工作情况，如有异常，修复或更换传感器。
3.控制系统设置错误：检查控制系统的设置和参数，确保正确设置。
4. 电气设备保养与维护为了延长CA6140车床的使用寿命和保证正常运行，定期的保养与维护工作是必不可少的。
二、电气控制要求
根据车床的运动情况和工艺要求，车床对电气控制提出如下要求：
(1)主拖动电动机一般选用三相鼠笼式异步电动机，并采用机械变速。
(2)为车削螺纹，主轴要求正、反转，小型车床由电动机正、反转来实现，CA6140型车床则靠摩擦离合器来实现，
电动机只作单向旋转。
(3)一般中、小型车床的主轴电动机均采用直接启动。
停车时为实现快速停车，一般采用机械制动或电气制动。
(4)车削加工时，需用切削液对刀具和工件进行冷却。
为此，设有一台冷却泵电动机，拖动冷却泵输出冷却液。
(5)冷却泵电动机与主轴电动机有着联锁关系，即冷却泵电动机应在主轴电动机启动后才可选择启动与否；而当主
轴电动机停止时，冷却泵电动机立即停止。
(6)为实现溜板箱的快速移动，由单独的快速移动电动机拖动，且采用点动控制。
(7)电路应有必要的保护环节、安全可靠的照明电路和信号电路。
三、CA6140型车床的控制线路
CA6140型车床的电气原理图如图8—2所示，图中M1为主轴及进给电动机，拖动主轴和工件旋转，并通过进给机构实现车床的进给运动；M2为冷却泵电动机，拖动冷却泵输出冷却液；M3为溜板快速移动电动机，拖动溜板实现快速移动。
1、主轴及进给电动机M1的控制
由启动按钮SBl、停止按钮SB2和接触器KM1构成电动机单向连续运转启动一停止电路。
按下SB1 线圈通电并自锁 M1单向全压启动，通过磨擦离合器及传动机构拖动主轴正转或反转，以及刀架的直线进给。
停止时，按下SB2 KM1断电 M1自动停车。
2、冷却泵电动机M2的控制
M2的控制由KM2电路实现。
主轴电动机启动之后，KM1辅助触点(9—11)闭合，此时合上开关SA1 KM2线圈通电 M2全压启动。
停止时，断开SA1或使主轴电动机M1停止，则KM2断电，使M2自由停车。
3、快速移动电动机 M3的控制
由按钮SB3来控制接触器KM3，进而实现M3的点动。
操作时，先将快、慢速进给手柄扳到所需移动方向，即可接通相关的传动机构，再按下SB3，即可实现该方向的快速移动。
4、保护环节
(1)电路电源开关是带有开关锁SA2的断路器QS。
机床接通电源时需用钥匙开关操作，再合上QS，增加了安全性。
当需合上电源时，先用开关钥匙插入SA2开关锁中并右旋，使QS线圈断电，再扳动断路器QS将其合上，机床电源接通。
若将开关锁SA2左旋，则触头SA2(03—13)闭合，QS线圈通电，断路器跳开，机床断电。
(2)打开机床控制配电盘壁龛门，自动切除机床电源的保护。
在配电盘壁龛门上装有安全行程开关SQ。
，当打开配
电盘壁龛门时，安全开关的触头SQ2(03—13)闭合，使断路器线圈通电而自动跳闸，断开电源，确保人身安全。
（3）机床床头皮带罩处设有安全开关SQ1，当打开皮带罩时，安全开关触头SQ1（03—1）断开，将接触器KM1、KM2、KM3线圈电路切断，电动机将将全部停止旋转，确保了人身安全。
（4）为满足打开机床控制配电盘壁龛门进行带电检修的需要，可将SQ2安全开关传动杆拉出，使触头（03—13）断开，此时QS线圈断电，QS开关仍可合上。
带电检修完毕，关上壁龛门后，将SQ2开关传动杆复位，SQ2保护作用照常起作用。
（5）电动机M1、M2由FU热继电器FR1、FR2实现实现电动机长期过载保护；断路器QS实现电路的过流、欠压保护；熔断器FU、FU1至FU6实现各各部分电路的短路保护。
此外，还设有EL机床照明灯和HL信号灯进行刻度照明。
本课小结：
一、主要结构及运动特点
二、电气控制要求
三、 CA6140型车床的控制线路
附:CA6140型车床的控制线路
