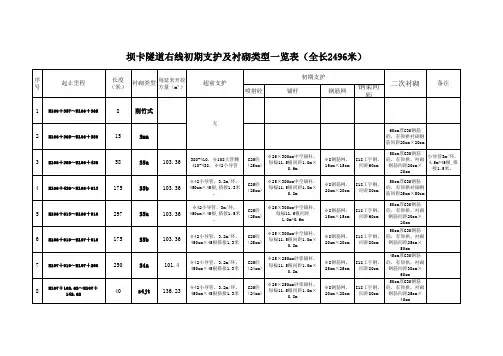

六道沟隧道进口洞身衬砌类型一览表

隧道衬砌材料与衬砌类型一、衬砌材料隧道是埋藏在地层深处的工程建筑物,其衬砌通常需要承受较大的围岩压力、地下水压力,有时还要受到化学物质的侵蚀,地处高寒地区的隧道往往还要受到冻害等。

所以要求用于衬砌的材料应具有足够的强度、耐久性、抗渗性、耐腐蚀性和抗冻性等。

另一方面,隧道是大型工程构造物,每延米隧道都需要大量建筑材料,工程量很大。

所以,从经济观点看,衬砌材料应价格便宜、能够就地取材、便于机械化施工。

通常采用以下材料：1.混凝土这种材料的优点是整体性好,既可以在现场浇筑,也可以在加工厂预制,而且可以机械化施工。

其本身密实性较好,具有一定的抗渗性。

如果在水泥中掺入密实性外加剂,可以提高混凝土的密实度,从而改善混凝土的防水性能。

或者使用减水剂,提高混凝土的密实程度,改善混凝土的抗渗性能。

混凝土可以根据需要加入其他外加剂,如低温早强剂、常温早强剂、速凝剂、缓凝剂、塑化剂、加气剂等,来满足使用和施工上的需要。

配制混凝土还可以根据需要选择合适的水泥,例如具备快硬、高强特性的有快硬硅酸盐水泥,具备快硬、早强特性的有硅酸盐膨胀水泥和石膏矾土膨胀水泥,具备抗渗防水特性的有大坝水泥和防水水泥,具备抗硫酸盐侵蚀的抗硫酸盐硅酸盐水泥,以及塑化水泥、加气水泥等。

配制有抗冻要求的混凝土时,在寒冷地区水泥强度不小于42.5MPa,在严寒地区不宜低于52.5MPa。

混凝土材料的缺点是灌筑后不能立即承受荷载,需要进行养护,达到一定强度才能拆模,占用的模板和拱架较多,同时普通混凝土的耐侵蚀能力较差。

2、钢筋混凝土隧道施工时,暗挖部分就地绑扎钢筋比较困难,通常是在不得已时才采用现浇钢筋混凝土。

而在很多情况下是采用格栅钢架并加上连接钢筋和钢筋网等作为临时支护,在完成临时支护之后,则延用为永久支护。

这样就取代了钢筋绑扎过程,起到“一举两得”的效果。

在明挖地段可以采用现场绑扎方式,也有采用废旧钢轨等材料的。

采用混凝土的强度等级应满足《公路隧道施工技术规范》(JTJ042-1994)的要求。

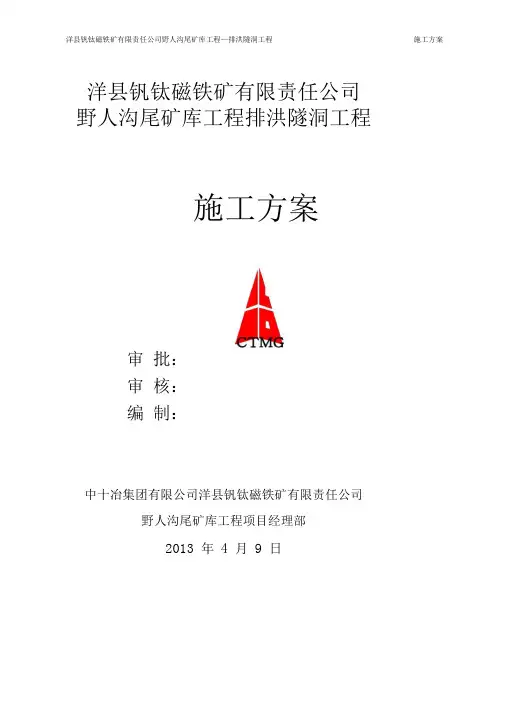

洋县钒钛磁铁矿有限责任公司野人沟尾矿库工程排洪隧洞工程施工方案审批：审核：编制：中十冶集团有限公司洋县钒钛磁铁矿有限责任公司野人沟尾矿库工程项目经理部2013 年4 月9 日目录一、工程概况二、施工组织与协调三、施工方案四、安全管理体系及保证措施五、质量管理体系及保证措施第一章工程概况第一节工程设计概况本工程为洋县钒钛磁铁矿有限责任公司野人沟尾矿库工程—排洪隧洞工程，主要内容为排洪隧洞的衬砌。

工程设计概况如下表：洋县钒钛磁铁矿有限责任公司野人沟尾矿库工程—排洪隧洞工程第二节 目前未完工程内容截止目前，已完及未完工程内容与工程量见下表：第二章 施工组织与协调第一节 目标控制计划一、工期目标与计划2013年 9月 30日完成隧洞衬砌工程所有工作内容2013年 8月 18日-8 月 20日 1#支洞洞口连接封闭 9 月 15 日前完成全衬砌段充填灌浆工作。

施工进度计划详见附表二、质量目标确保工程一次验收合格率 100％，争创优质工程。

无重大质量事故发生。

三、 HSE 目标施工现场安全达标合格率 100%。

断面净尺寸m B2.6*H3.3* δ 0.3 应设。

施工方案确保无重大工伤事故，杜绝死亡事故，杜绝火灾事故，轻伤频率控制在3%以内。

洋县钒钛磁铁矿有限责任公司野人沟尾矿库工程—排洪隧洞工程施工方案杜绝三级及以上的职业病发生，预防其它职业病。

HSE管理目标：“三无”、“六零”。

“三无”：无人员伤亡，无财产损失，无环境破坏。

“六零”：死亡事故为零；损时事故为零；可记录事故为零；环境事故为零；火灾事故为零；车辆事故为零。

四、文明施工目标实施施工现场标准化管理尊重当地民俗，做到施工不扰民第二节施工组织与协调一、施工组织1、根据总工期要求，配备足够的施工人员与施工机具，合理组织施工，安排交叉与穿插作业。

2、根据现场实际条件，创造工作面，组织多个工作面同时组织施工，安排好工序衔接与搭接事宜。

3、组织施工班组进行倒班作业，确保有条件的施工作业面连续施工。

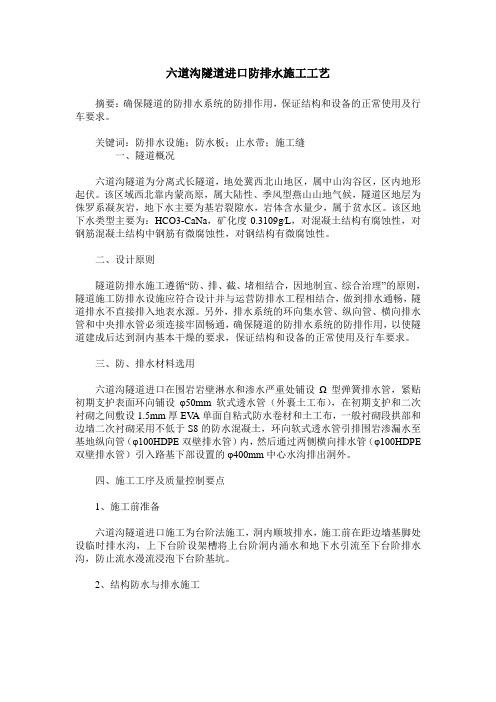

六道沟隧道进口防排水施工工艺摘要：确保隧道的防排水系统的防排作用，保证结构和设备的正常使用及行车要求。

关键词：防排水设施；防水板；止水带；施工缝一、隧道概况六道沟隧道为分离式长隧道，地处冀西北山地区，属中山沟谷区，区内地形起伏。

该区域西北靠内蒙高原，属大陆性、季风型燕山山地气候，隧道区地层为侏罗系凝灰岩，地下水主要为基岩裂隙水，岩体含水量少，属于贫水区。

该区地下水类型主要为：HCO3-CaNa，矿化度0.3109g∕L，对混凝土结构有腐蚀性，对钢筋混凝土结构中钢筋有微腐蚀性，对钢结构有微腐蚀性。

二、设计原则隧道防排水施工遵循“防、排、截、堵相结合，因地制宜、综合治理”的原则，隧道施工防排水设施应符合设计并与运营防排水工程相结合，做到排水通畅，隧道排水不直接排入地表水源。

另外，排水系统的环向集水管、纵向管、横向排水管和中央排水管必须连接牢固畅通，确保隧道的防排水系统的防排作用，以使隧道建成后达到洞内基本干燥的要求，保证结构和设备的正常使用及行车要求。

三、防、排水材料选用六道沟隧道进口在围岩岩壁淋水和渗水严重处铺设Ω型弹簧排水管，紧贴初期支护表面环向铺设φ50mm软式透水管（外裹土工布），在初期支护和二次衬砌之间敷设1.5mm厚EV A单面自粘式防水卷材和土工布，一般衬砌段拱部和边墙二次衬砌采用不低于S8的防水混凝土，环向软式透水管引排围岩渗漏水至基地纵向管（φ100HDPE双壁排水管）内，然后通过两侧横向排水管（φ100HDPE 双壁排水管）引入路基下部设置的φ400mm中心水沟排出洞外。

四、施工工序及质量控制要点1、施工前准备六道沟隧道进口施工为台阶法施工，洞内顺坡排水，施工前在距边墙基脚处设临时排水沟，上下台阶设架槽将上台阶洞内涌水和地下水引流至下台阶排水沟，防止流水漫流浸泡下台阶基坑。
