JS-L2000电梯楼层显示器使用说明书2006年2月一、概述本机是通过光电传感器对电梯运行状态进行采样，将电梯实时运行状态以中文字符形式（电梯名称、楼层号、上行下行或暂停）叠加于视频信号，动态记录电梯运行状态的设备。
由于采用高性能视频集成电路和汉字芯片、先进的贴片工艺，因此有体积小、重量轻、采集信号稳定性高等优点，并有中英文或数字叠加命名各部电梯。
本机安装方便，直接安装在电梯桥厢顶上，方便与摄像机连接，现场不需任何调试。
由于采用人性化设计，可脱机进行显示参数的静态设置。
本机适用于任何电梯。
二、主要功能1、最大显示楼层数：地下9层～地面99层；2、有电梯运行状态指示：电梯名称、上行、下行、暂停、楼层号；3、由于采用光电传感器对电梯运行状态进行采样，因而采样稳定准确，设备抗干扰性强，可靠性高；4、图像、汉字字符叠加显示稳定，能准确显示电梯运行的数据，并可设置显示位置；5、安装方便由于本机设计的独特性，只需将该设备的光电传感器安装在电梯轿厢顶部平层块二侧，主机放置在轿厢顶部即可，无需进行任何调试；6.脱机调试设置参数由于采用独特的设计思想，菜单编程完全人性化，在办公室内只需连接摄像机、监视器，就能完成参数设置；也可通过主机LED 显示进行参数设置。
无须现场调试，完全免维护；7.不受电梯停电影响，断电后能保存运行时参数，并能自动修正显示参数；8.可安装在任何品牌的电梯上。
三、安装说明：系统连接图1图 1由于本机采用分离式光电传感器，因此只需将一对光电传感器安装在电梯桥厢顶上感应平层块的二侧，电梯楼层显示器主机安装在电梯桥厢顶上，电梯正常停稳时平层指示灯亮即可。
安装方法：（1）将电梯楼层显示器主机安装在电梯桥厢顶上，接通电源。
（2）将一对光电传感器安装在感应平层的装置铁架上，分别处于平层块的二侧。
（3）调整二侧光电传感器位置，使电梯正常停稳时，主机上平层指示灯亮即可。
注意：正确的安装必须是：平层块不在传感器中间时，平层指示灯熄灭，在电梯正常停稳时平层指示灯亮。
电梯楼层显示器的设置及使用标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]JS-L2000电梯楼层显示器使用说明书2006年2月一、概述本机是通过光电传感器对电梯运行状态进行采样，将电梯实时运行状态以中文字符形式（电梯名称、楼层号、上行下行或暂停）叠加于视频信号，动态记录电梯运行状态的设备。
由于采用高性能视频集成电路和汉字芯片、先进的贴片工艺，因此有体积小、重量轻、采集信号稳定性高等优点，并有中英文或数字叠加命名各部电梯。
本机安装方便，直接安装在电梯桥厢顶上，方便与摄像机连接，现场不需任何调试。
由于采用人性化设计，可脱机进行显示参数的静态设置。
本机适用于任何电梯。
二、主要功能1、最大显示楼层数：地下9层～地面99层；2、有电梯运行状态指示：电梯名称、上行、下行、暂停、楼层号；3、由于采用光电传感器对电梯运行状态进行采样，因而采样稳定准确，设备抗干扰性强，可靠性高；4、图像、汉字字符叠加显示稳定，能准确显示电梯运行的数据，并可设置显示位置；5、安装方便由于本机设计的独特性，只需将该设备的光电传感器安装在电梯轿厢顶部平层块二侧，主机放置在轿厢顶部即可，无需进行任何调试；6.脱机调试设置参数由于采用独特的设计思想，菜单编程完全人性化，在办公室内只需连接摄像机、监视器，就能完成参数设置；也可通过主机LED显示进行参数设置。
无须现场调试，完全免维护；7.不受电梯停电影响，断电后能保存运行时参数，并能自动修正显示参数；8.可安装在任何品牌的电梯上。
三、安装说明：系统连接图1图 1由于本机采用分离式光电传感器，因此只需将一对光电传感器安装在电梯桥厢顶上感应平层块的二侧，电梯楼层显示器主机安装在电梯桥厢顶上，电梯正常停稳时平层指示灯亮即可。
安装方法：（1）将电梯楼层显示器主机安装在电梯桥厢顶上，接通电源。
（2）将一对光电传感器安装在感应平层的装置铁架上，分别处于平层块的二侧。
（3）调整二侧光电传感器位置，使电梯正常停稳时，主机上平层指示灯亮即可。

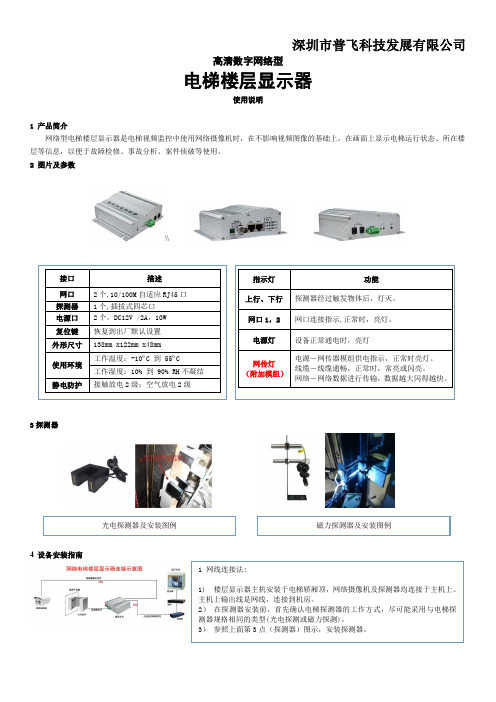

高清数字网络型电梯楼层显示器使用说明1 产品简介网络型电梯楼层显示器是电梯视频监控中使用网络摄像机时，在不影响视频图像的基础上，在画面上显示电梯运行状态、所在楼层等信息，以便于故障检修、事故分析、案件侦破等使用。
2 图片及参数\\3探测器4 设备安装指南接口描述网口2个,10/100M自适应RJ45口探测器1个,插拔式四芯口电源口2个，DC12V /2A，10W复位键恢复到出厂默认设置外形尺寸138mm x122mm x48mm使用环境工作温度：-10ºC 到 55ºC工作湿度：10% 到 90% RH不凝结静电防护接触放电2级；空气放电2级指示灯功能上行、下行探测器经过触发物体后，灯灭。
网口1，2 网口连接指示,正常时，亮灯。
电源灯设备正常通电时，亮灯网传灯（附加模组）电源－网传器模组供电指示，正常时亮灯。
线缆－线缆通畅，正常时，常亮或闪亮。
网络－网络数据进行传输，数据越大闪得越快。
1 网线连接法:1) 楼层显示器主机安装于电梯轿厢顶，网络摄像机及探测器均连接于主机上。
主机上输出线是网线，连接到机房。
2）在探测器安装前，首先确认电梯探测器的工作方式，尽可能采用与电梯探测器规格相同的类型(光电探测或磁力探测)。
3）参照上面第3点（探测器）图示，安装探测器。
光电探测器及安装图例磁力探测器及安装图例5 软件快速配置1)设备默认的初始IP 地址是192.168.1.248，默认子网掩码是 255.255.255.0。
默认的账户名是admin ，默认的密码是admin 。
（注意：网络摄像机及楼显设备应设在同一IP 段，每台楼显具有独立的IP 地址并且在局域网中是唯一的。
）2) IPC 设置3) 网络设置4) 楼层设置5) 高级设置6) 复位功能在通电的情况下，按住“初始化” 10秒，网络指示灯（网口1、网口2）同时常亮3秒后恢复闪烁，表示成功恢复出厂设置。
选择网络摄像机的品牌，输入网络摄像机的IP 地址、登陆名、密码、端口号(参见网络摄像机的视频端口，或咨询摄像机供应商)。
快捷安装方法1．初检与设定在控制室内，把楼显的视频输入、输出、电源、光电组件接通后，用卡片或是其它遮挡物，从上而下、从下而上的刷光电组件，看字符数值是否变化，箭头方向是否有指示。
观察主机上的几个灯，P灯为电源灯（常亮），Z灯为信号灯（一直闪烁），C灯为复位灯（熄灭。
用磁源靠近磁开关时，C灯会亮，同时屏蔽上的楼层信息归001楼），U，D灯为上行、下行灯（常亮。
物体遮挡光电组件的U位时，U灯灭；遮挡D位时，D灯灭）。
之后，打开参数设定开关（按键处于ON状态），通过红、绿两按键，设定最高楼层与最低楼层，及每层的相应名字，设定完毕后，把设定开关闭合。
2．安装光电组件光电组件中U位表示上，D位表示下，安装时，应注意上下顺序，并确保每层的隔磁板能正常遮挡U、D两个灯位。
安装光电阻件有两种方法，一是绑定法，一是支架固定法。
绑定法：把光电组件与电梯内自身的感应器困绑在一起，它们可同时经过隔磁板。
（但这种做法，必须先与电梯公司协商，否则电梯检修时，会给拆除。
）支架固定法：使用配套的支架，把光电组件固定在电梯桥箱顶部，只要电梯运行时，能顺利通过隔磁板即可。
注意：楼显主机分A型与B型（出厂时默认为A型）。
当电梯停层时，A型安装方法：光电组件离开隔磁板；B型安装方法：光电组件是夹住隔磁板的话。
无论A、B型主机，光电组件均可通用，只是主机程序不一样。
3．安装复位门磁复位门磁分两部分，无接线部分为磁源，安装在1楼电梯井的墙壁上，带线部分连接光电组件的为磁开关，使用支架安装在电梯轿箱顶部，随电梯上下运行；两者的安装位置没有硬性规定，只要电梯运行到1楼时，两部分有机会接近，距离不要超过30MM，即可使每次电梯经过1楼时能正常复位到1楼。
4．安装楼显主机楼显主机安装在电梯轿箱顶部，各接线线头应扭紧并保证电梯运行过程中不会松脱或扯动线缆。
有条件者，可考虑主机与电梯其它带电部件绝缘。
5．测试电梯开慢速，从一楼到顶楼，再从楼顶到一楼，慢行一次，检查楼显是否正常运行。
