电梯楼层显示使用说明

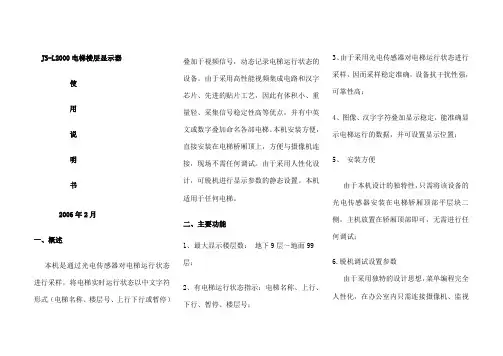

JS-L2000电梯楼层显示器使用说明书2006年2月一、概述本机是通过光电传感器对电梯运行状态进行采样，将电梯实时运行状态以中文字符形式（电梯名称、楼层号、上行下行或暂停）叠加于视频信号，动态记录电梯运行状态的设备。

由于采用高性能视频集成电路和汉字芯片、先进的贴片工艺，因此有体积小、重量轻、采集信号稳定性高等优点，并有中英文或数字叠加命名各部电梯。

本机安装方便，直接安装在电梯桥厢顶上，方便与摄像机连接，现场不需任何调试。

由于采用人性化设计，可脱机进行显示参数的静态设置。

本机适用于任何电梯。

二、主要功能1、最大显示楼层数：地下9层～地面99层；2、有电梯运行状态指示：电梯名称、上行、下行、暂停、楼层号；3、由于采用光电传感器对电梯运行状态进行采样，因而采样稳定准确，设备抗干扰性强，可靠性高；4、图像、汉字字符叠加显示稳定，能准确显示电梯运行的数据，并可设置显示位置；5、安装方便由于本机设计的独特性，只需将该设备的光电传感器安装在电梯轿厢顶部平层块二侧，主机放置在轿厢顶部即可，无需进行任何调试；6.脱机调试设置参数由于采用独特的设计思想，菜单编程完全人性化，在办公室内只需连接摄像机、监视器，就能完成参数设置；也可通过主机LED 显示进行参数设置。

无须现场调试，完全免维护；7.不受电梯停电影响，断电后能保存运行时参数，并能自动修正显示参数；8.可安装在任何品牌的电梯上。

三、安装说明：系统连接图1图 1由于本机采用分离式光电传感器，因此只需将一对光电传感器安装在电梯桥厢顶上感应平层块的二侧，电梯楼层显示器主机安装在电梯桥厢顶上，电梯正常停稳时平层指示灯亮即可。

安装方法：（1）将电梯楼层显示器主机安装在电梯桥厢顶上，接通电源。

（2）将一对光电传感器安装在感应平层的装置铁架上，分别处于平层块的二侧。

（3）调整二侧光电传感器位置，使电梯正常停稳时，主机上平层指示灯亮即可。

注意：正确的安装必须是：平层块不在传感器中间时，平层指示灯熄灭，在电梯正常停稳时平层指示灯亮。

电梯楼层显示器(N E-G Q6401-D T)说明书(总17页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除模拟高清电梯楼层显示器NE-GQ6401-DT操作手册济南智嵌测控技术有限公司目录1 产品介绍 (5)产品概述 (5)功能特点 (5)型号说明 (6)物品清单 (6)2 产品描述 (7)硬件设备参数 (7)接口说明 (7)技术参数 (8)电梯专用平层传感器 (9)平层传感器示意图 (9)传感器技术参数 (9)衰减BNC端子 (10)3 硬件安装 (10)安装须知 (10)安装拓扑图 (11)传感器安装 (11)4 系统配置 (12)配置软件 (12)配置说明 (14)5 快速安装指南 (16)快速安装 (16)6常见问题 (17)7服务与支持 (17)1 产品介绍产品概述模拟高清电梯楼层显示器是用来监控和显示电梯运行状态的设备，适用于有模拟高清视频监控的电梯，在不改变电梯原有监控布线的情况下，通过电梯专用平层传感器采集电梯运行数据，能在监视器上指示电梯所在楼层数、运行方向、停止等状态。

功能特点1.模拟高清摄像机制式全支持支持720P\960P\1080P的模拟高清摄像机。

目前，海康、大华、雄迈的模拟高清摄像机都兼容。

2.多种专业传感器适配方案，便于适应各品牌电梯支持多种平层传感器，与电梯无弱电连接；产品兼容多种传感器，U型光电传感器、集成双路磁感应传感器、烟杆磁感传感器；U型光电传感器：自主开模设计的电梯专用强抗干扰光电平层传感器，该传感器采用日本夏普红外调制技术，可以精确识别电梯平层及上下行状态，具有工作稳定可靠、强抗干扰、安装方便等特点；集成双路磁感应传感器：适用于无平层隔磁板（平层器）的电梯，双路霍尔一体化设计；烟杆磁感传感器：适用于无平层隔磁板（平层器）的电梯，单路霍尔开关，螺纹设计。

3.叠加信息多、快、全叠加显示电梯名称、运行状态。

电梯楼层显示器的设置及使用标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]JS-L2000电梯楼层显示器使用说明书2006年2月一、概述本机是通过光电传感器对电梯运行状态进行采样，将电梯实时运行状态以中文字符形式（电梯名称、楼层号、上行下行或暂停）叠加于视频信号，动态记录电梯运行状态的设备。

由于采用高性能视频集成电路和汉字芯片、先进的贴片工艺，因此有体积小、重量轻、采集信号稳定性高等优点，并有中英文或数字叠加命名各部电梯。

本机安装方便，直接安装在电梯桥厢顶上，方便与摄像机连接，现场不需任何调试。

由于采用人性化设计，可脱机进行显示参数的静态设置。

本机适用于任何电梯。

二、主要功能1、最大显示楼层数：地下9层～地面99层；2、有电梯运行状态指示：电梯名称、上行、下行、暂停、楼层号；3、由于采用光电传感器对电梯运行状态进行采样，因而采样稳定准确，设备抗干扰性强，可靠性高；4、图像、汉字字符叠加显示稳定，能准确显示电梯运行的数据，并可设置显示位置；5、安装方便由于本机设计的独特性，只需将该设备的光电传感器安装在电梯轿厢顶部平层块二侧，主机放置在轿厢顶部即可，无需进行任何调试；6.脱机调试设置参数由于采用独特的设计思想，菜单编程完全人性化，在办公室内只需连接摄像机、监视器，就能完成参数设置；也可通过主机LED显示进行参数设置。

无须现场调试，完全免维护；7.不受电梯停电影响，断电后能保存运行时参数，并能自动修正显示参数；8.可安装在任何品牌的电梯上。

三、安装说明：系统连接图1图 1由于本机采用分离式光电传感器，因此只需将一对光电传感器安装在电梯桥厢顶上感应平层块的二侧，电梯楼层显示器主机安装在电梯桥厢顶上，电梯正常停稳时平层指示灯亮即可。

安装方法：（1）将电梯楼层显示器主机安装在电梯桥厢顶上，接通电源。

（2）将一对光电传感器安装在感应平层的装置铁架上，分别处于平层块的二侧。

（3）调整二侧光电传感器位置，使电梯正常停稳时，主机上平层指示灯亮即可。

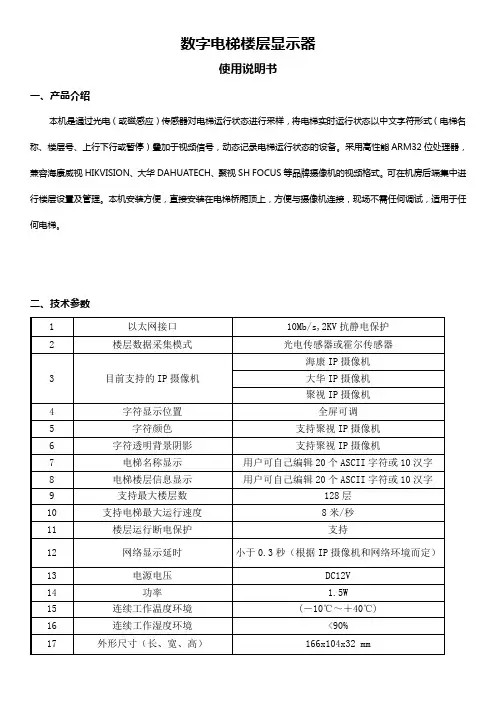

数字电梯楼层显示器使用说明书一、产品介绍本机是通过光电（或磁感应）传感器对电梯运行状态进行采样，将电梯实时运行状态以中文字符形式（电梯名称、楼层号、上行下行或暂停）叠加于视频信号，动态记录电梯运行状态的设备。

采用高性能ARM32位处理器，兼容海康威视HIKVISION、大华DAHUATECH、聚视SH FOCUS等品牌摄像机的视频格式。

可在机房后端集中进行楼层设置及管理。

本机安装方便，直接安装在电梯桥厢顶上，方便与摄像机连接，现场不需任何调试，适用于任何电梯。

二、技术参数1 以太网接口10Mb/s,2KV抗静电保护2 楼层数据采集模式光电传感器或霍尔传感器3 目前支持的IP摄像机海康IP摄像机大华IP摄像机聚视IP摄像机4 字符显示位置全屏可调5 字符颜色支持聚视IP摄像机6 字符透明背景阴影支持聚视IP摄像机7 电梯名称显示用户可自己编辑20个ASCII字符或10汉字8 电梯楼层信息显示用户可自己编辑20个ASCII字符或10汉字9 支持最大楼层数128层10 支持电梯最大运行速度8米/秒11 楼层运行断电保护支持12 网络显示延时小于0.3秒（根据IP摄像机和网络环境而定）13 电源电压DC12V14 功率 1.5W15 连续工作温度环境(－10℃～＋40℃)16 连续工作湿度环境<90%17 外形尺寸（长、宽、高）166x104x32 mm三、设备接口及连接示意图1、LAN网络：网线接入口2、接收、发射：光电传感器或磁感应传感器接口3、RS-232C（串行通信端口）4、DC 12V（电源适配器接口）用网线把本产品与需要叠加楼层信息的摄像机同时连接在同一局域网内的路由器（或集线器或交换机上）例：IP地址为192.168.1.X（X位0~255中任意自然数）四、设置1、运行本机管理软件初始用户名为：admin 初始密码为：admin 输入完成后按确定进入软件2、单击上方对话框内的楼层设置弹出如下界面：3、点击左下方的全局搜索，与电脑连接在同一局域网内的电梯楼层显示器会显示在设备列表中：如图所示a、楼层参数设置：1、电梯名称：设定本电梯叠加在监控图像上的字符。

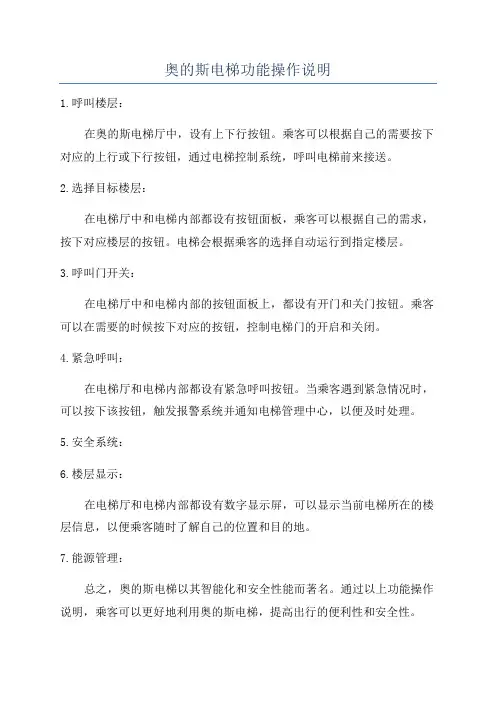

奥的斯电梯功能操作说明
1.呼叫楼层：
在奥的斯电梯厅中，设有上下行按钮。

乘客可以根据自己的需要按下对应的上行或下行按钮，通过电梯控制系统，呼叫电梯前来接送。

2.选择目标楼层：
在电梯厅中和电梯内部都设有按钮面板，乘客可以根据自己的需求，按下对应楼层的按钮。

电梯会根据乘客的选择自动运行到指定楼层。

3.呼叫门开关：
在电梯厅中和电梯内部的按钮面板上，都设有开门和关门按钮。

乘客可以在需要的时候按下对应的按钮，控制电梯门的开启和关闭。

4.紧急呼叫：
在电梯厅和电梯内部都设有紧急呼叫按钮。

当乘客遇到紧急情况时，可以按下该按钮，触发报警系统并通知电梯管理中心，以便及时处理。

5.安全系统：
6.楼层显示：
在电梯厅和电梯内部都设有数字显示屏，可以显示当前电梯所在的楼层信息，以便乘客随时了解自己的位置和目的地。

7.能源管理：
总之，奥的斯电梯以其智能化和安全性能而著名。

通过以上功能操作说明，乘客可以更好地利用奥的斯电梯，提高出行的便利性和安全性。

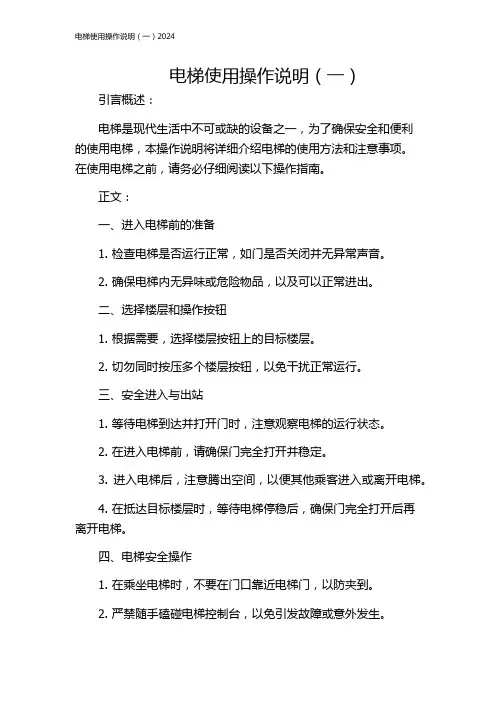

电梯使用操作说明（一）引言概述：电梯是现代生活中不可或缺的设备之一，为了确保安全和便利的使用电梯，本操作说明将详细介绍电梯的使用方法和注意事项。

在使用电梯之前，请务必仔细阅读以下操作指南。

正文：一、进入电梯前的准备1. 检查电梯是否运行正常，如门是否关闭并无异常声音。

2. 确保电梯内无异味或危险物品，以及可以正常进出。

二、选择楼层和操作按钮1. 根据需要，选择楼层按钮上的目标楼层。

2. 切勿同时按压多个楼层按钮，以免干扰正常运行。

三、安全进入与出站1. 等待电梯到达并打开门时，注意观察电梯的运行状态。

2. 在进入电梯前，请确保门完全打开并稳定。

3. 进入电梯后，注意腾出空间，以便其他乘客进入或离开电梯。

4. 在抵达目标楼层时，等待电梯停稳后，确保门完全打开后再离开电梯。

四、电梯安全操作1. 在乘坐电梯时，不要在门口靠近电梯门，以防夹到。

2. 严禁随手磕碰电梯控制台，以免引发故障或意外发生。

3. 如果电梯突然停止或发生故障，请勿恐慌，按下呼叫按钮，并等待救援人员前来。

4. 乘坐电梯时，尽量保持平稳站立，避免影响其他乘客。

5. 使用电梯时请保持镇定，不要尝试离开电梯运行过程中。

五、紧急状况下的操作1. 在火警或其他紧急情况下，切勿使用电梯，应按照安全撤离的指引离开建筑物。

2. 在电梯发生故障时，按下紧急停止按钮，并报警寻求帮助。

总结：正确的电梯使用操作可以确保乘客的安全和便利。

遵守上述准则，注意安全细节和相关注意事项，将有助于提供一个舒适安全的电梯使用环境，并避免潜在的风险。

请遵循这些操作指南并随时保持警惕，享受安心乘梯的体验。

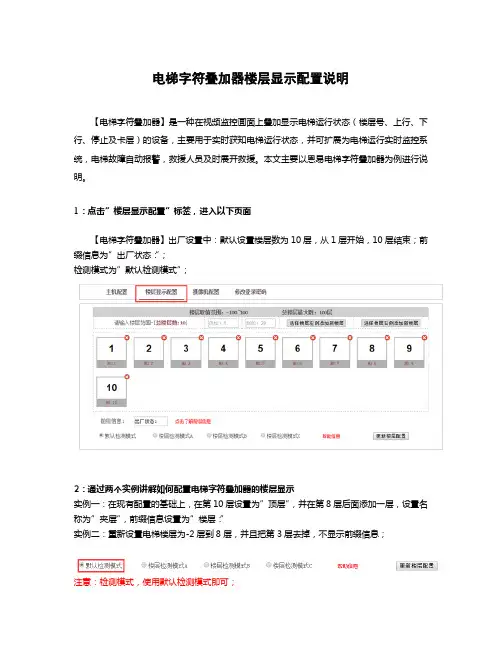

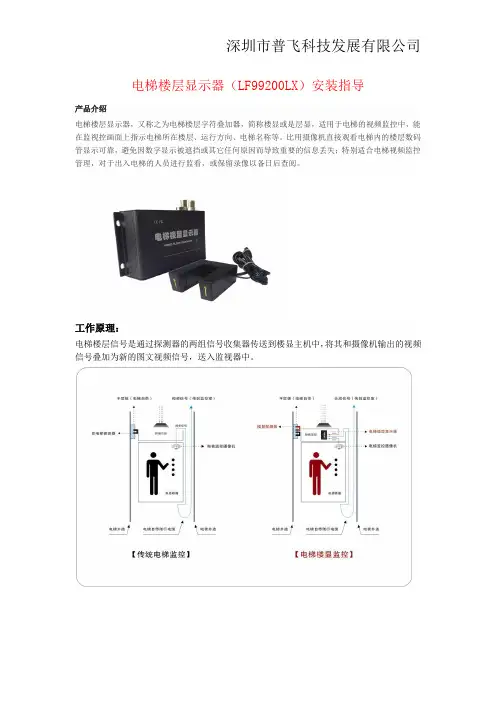

电梯字符叠加器楼层显示配置说明【电梯字符叠加器】是一种在视频监控画面上叠加显示电梯运行状态（楼层号、上行、下行、停止及卡层）的设备，主要用于实时获知电梯运行状态，并可扩展为电梯运行实时监控系统，电梯故障自动报警，救援人员及时展开救援。

本文主要以恩易电梯字符叠加器为例进行说明。

1：点击”楼层显示配置”标签，进入以下页面【电梯字符叠加器】出厂设置中：默认设置楼层数为10层，从1层开始，10层结束；前缀信息为”出厂状态：”；检测模式为”默认检测模式”；2：通过两个实例讲解如何配置电梯字符叠加器的楼层显示实例一：在现有配置的基础上，在第10层设置为”顶层”，并在第8层后面添加一层，设置名称为”夹层”，前缀信息设置为”楼层：”实例二：重新设置电梯楼层为-2层到8层，并且把第3层去掉，不显示前缀信息；注意：检测模式，使用默认检测模式即可；实例一：在现有配置的基础上，在第10层后面添加一层，设置为”顶层”，前缀信息设置为”楼层：”●点击第10层标签，发现该标签外框变成红色，并且里面的文字变成全选状态●将标签内的文字”10”，修改成”顶层”二字●点击第8层标签，发现该标签外框变成红色，说明该标签被选择，然后点击”选择楼层右侧添加新楼层”按钮，会出现新添加的一个楼层●点击新添加的楼层标签，修改里面的文字为”夹层”二字●修改前缀信息为”楼层：”●点击按钮(更新楼层配置)按钮，提交，系统提示提交成功实例二：重新设置电梯楼层为-2层到8层，并且把第3层去掉，不显示前缀信息；●在楼层范围输入框中，分别输入-2和8，系统自动显示以下界面●点击5号(NO:5-3楼)标签左上角的删除按钮●此时，5号标签删除●将前缀信息清空●点击按钮(更新楼层配置)按钮，提交，系统提示提交成功。

楼层显示器操作方法
楼层显示器（也称为电梯显示器）是用于显示电梯所在楼层的设备。

操作楼层显示器通常有以下几种方法：
1. 标准按钮：楼层显示器上通常会有一个或多个按钮，用于选择所在楼层。

按下对应楼层的按钮后，显示器将显示该楼层的编号。

2. 外部按钮：在电梯门外，也可以安装楼层显示器，用于选择所需楼层。

这种显示器通常与电梯内部的显示器是同步的，按下按钮后，显示器上将显示该楼层的编号。

3. 触摸屏幕：一些现代化电梯使用触摸屏幕作为楼层显示器。

用户可以直接在屏幕上点击或滑动选择所需楼层，显示器将相应地显示该楼层的编号。

4. 语音控制：某些高科技的电梯还可以使用语音识别技术来操作楼层显示器。

用户只需口头告知所需楼层，显示器将相应地显示该楼层的编号。

无论使用哪种方法，操作楼层显示器通常都是为了选择所需楼层，以便电梯按照用户的要求进行运行。
