JS-L2000电梯楼层显示器使用说明书2006年2月一、概述本机是通过光电传感器对电梯运行状态进行采样，将电梯实时运行状态以中文字符形式（电梯名称、楼层号、上行下行或暂停）叠加于视频信号，动态记录电梯运行状态的设备。
由于采用高性能视频集成电路和汉字芯片、先进的贴片工艺，因此有体积小、重量轻、采集信号稳定性高等优点，并有中英文或数字叠加命名各部电梯。
本机安装方便，直接安装在电梯桥厢顶上，方便与摄像机连接，现场不需任何调试。
由于采用人性化设计，可脱机进行显示参数的静态设置。
本机适用于任何电梯。
二、主要功能1、最大显示楼层数：地下9层～地面99层；2、有电梯运行状态指示：电梯名称、上行、下行、暂停、楼层号；3、由于采用光电传感器对电梯运行状态进行采样，因而采样稳定准确，设备抗干扰性强，可靠性高；4、图像、汉字字符叠加显示稳定，能准确显示电梯运行的数据，并可设置显示位置；5、安装方便由于本机设计的独特性，只需将该设备的光电传感器安装在电梯轿厢顶部平层块二侧，主机放置在轿厢顶部即可，无需进行任何调试；6.脱机调试设置参数由于采用独特的设计思想，菜单编程完全人性化，在办公室内只需连接摄像机、监视器，就能完成参数设置；也可通过主机LED 显示进行参数设置。
无须现场调试，完全免维护；7.不受电梯停电影响，断电后能保存运行时参数，并能自动修正显示参数；8.可安装在任何品牌的电梯上。
三、安装说明：系统连接图1图 1由于本机采用分离式光电传感器，因此只需将一对光电传感器安装在电梯桥厢顶上感应平层块的二侧，电梯楼层显示器主机安装在电梯桥厢顶上，电梯正常停稳时平层指示灯亮即可。
安装方法：（1）将电梯楼层显示器主机安装在电梯桥厢顶上，接通电源。
（2）将一对光电传感器安装在感应平层的装置铁架上，分别处于平层块的二侧。
（3）调整二侧光电传感器位置，使电梯正常停稳时，主机上平层指示灯亮即可。
注意：正确的安装必须是：平层块不在传感器中间时，平层指示灯熄灭，在电梯正常停稳时平层指示灯亮。
电梯楼层显示器的设置及使用标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]JS-L2000电梯楼层显示器使用说明书2006年2月一、概述本机是通过光电传感器对电梯运行状态进行采样，将电梯实时运行状态以中文字符形式（电梯名称、楼层号、上行下行或暂停）叠加于视频信号，动态记录电梯运行状态的设备。
由于采用高性能视频集成电路和汉字芯片、先进的贴片工艺，因此有体积小、重量轻、采集信号稳定性高等优点，并有中英文或数字叠加命名各部电梯。
本机安装方便，直接安装在电梯桥厢顶上，方便与摄像机连接，现场不需任何调试。
由于采用人性化设计，可脱机进行显示参数的静态设置。
本机适用于任何电梯。
二、主要功能1、最大显示楼层数：地下9层～地面99层；2、有电梯运行状态指示：电梯名称、上行、下行、暂停、楼层号；3、由于采用光电传感器对电梯运行状态进行采样，因而采样稳定准确，设备抗干扰性强，可靠性高；4、图像、汉字字符叠加显示稳定，能准确显示电梯运行的数据，并可设置显示位置；5、安装方便由于本机设计的独特性，只需将该设备的光电传感器安装在电梯轿厢顶部平层块二侧，主机放置在轿厢顶部即可，无需进行任何调试；6.脱机调试设置参数由于采用独特的设计思想，菜单编程完全人性化，在办公室内只需连接摄像机、监视器，就能完成参数设置；也可通过主机LED显示进行参数设置。
无须现场调试，完全免维护；7.不受电梯停电影响，断电后能保存运行时参数，并能自动修正显示参数；8.可安装在任何品牌的电梯上。
三、安装说明：系统连接图1图 1由于本机采用分离式光电传感器，因此只需将一对光电传感器安装在电梯桥厢顶上感应平层块的二侧，电梯楼层显示器主机安装在电梯桥厢顶上，电梯正常停稳时平层指示灯亮即可。
安装方法：（1）将电梯楼层显示器主机安装在电梯桥厢顶上，接通电源。
（2）将一对光电传感器安装在感应平层的装置铁架上，分别处于平层块的二侧。
（3）调整二侧光电传感器位置，使电梯正常停稳时，主机上平层指示灯亮即可。
数字电梯楼层显示器使用说明书一、产品介绍本机是通过光电（或磁感应）传感器对电梯运行状态进行采样，将电梯实时运行状态以中文字符形式（电梯名称、楼层号、上行下行或暂停）叠加于视频信号，动态记录电梯运行状态的设备。
采用高性能ARM32位处理器，兼容海康威视HIKVISION、大华DAHUATECH、聚视SH FOCUS等品牌摄像机的视频格式。
可在机房后端集中进行楼层设置及管理。
本机安装方便，直接安装在电梯桥厢顶上，方便与摄像机连接，现场不需任何调试，适用于任何电梯。
二、技术参数1 以太网接口10Mb/s,2KV抗静电保护2 楼层数据采集模式光电传感器或霍尔传感器3 目前支持的IP摄像机海康IP摄像机大华IP摄像机聚视IP摄像机4 字符显示位置全屏可调5 字符颜色支持聚视IP摄像机6 字符透明背景阴影支持聚视IP摄像机7 电梯名称显示用户可自己编辑20个ASCII字符或10汉字8 电梯楼层信息显示用户可自己编辑20个ASCII字符或10汉字9 支持最大楼层数128层10 支持电梯最大运行速度8米/秒11 楼层运行断电保护支持12 网络显示延时小于0.3秒（根据IP摄像机和网络环境而定）13 电源电压DC12V14 功率 1.5W15 连续工作温度环境(－10℃～＋40℃)16 连续工作湿度环境<90%17 外形尺寸（长、宽、高）166x104x32 mm三、设备接口及连接示意图1、LAN网络：网线接入口2、接收、发射：光电传感器或磁感应传感器接口3、RS-232C（串行通信端口）4、DC 12V（电源适配器接口）用网线把本产品与需要叠加楼层信息的摄像机同时连接在同一局域网内的路由器（或集线器或交换机上）例：IP地址为192.168.1.X（X位0~255中任意自然数）四、设置1、运行本机管理软件初始用户名为：admin 初始密码为：admin 输入完成后按确定进入软件2、单击上方对话框内的楼层设置弹出如下界面：3、点击左下方的全局搜索，与电脑连接在同一局域网内的电梯楼层显示器会显示在设备列表中：如图所示a、楼层参数设置：1、电梯名称：设定本电梯叠加在监控图像上的字符。
电梯楼显/电梯层显目录电梯楼显/电梯层显 (1)1、产品介绍 (3)1.1电梯楼显简介 (3)1.2产品功能特色 (3)1.3解决电梯监控中4个关键问题 (3)1.4订货型号 (4)2、结构与参数 (4)2.1工作原理 (4)2.2电梯楼显结构和功能 (5)2.3技术参数 (7)3、设备安装 (8)3.1电源 (9)3.2视频信号连接 (9)3.3光电传感器安装 (9)4、系统设置 (10)5、软件功能介绍 (12)1、产品介绍1.1电梯楼显/层显简介电梯楼显是用来监控和显示电梯运行状态的设备，适用于有电视监控的大厦电梯，在不改变电梯现有电器线路的情况下，通过光电采集器采集数据，能在电视监视器上指示电梯所在楼层数、运行方向、停止、故障和电梯名称等，同时可以叠加时间日期，可任意定义显示文字和图形。
准确知道电梯当前所在的楼层有利于小区监控的集中管理，对于出入电梯的人员进行监看，或保留录像以备日后查阅，一旦电梯故障，方便维修人员知道电梯所在楼层，从而及时处理，若有案件发生，也可方便的查阅电梯内人员在各层出入情况有利于案件的侦破。
1.2产品功能特色1、使用专业的电梯级别的光电传感器，具有高灵敏性和高稳定性；2、光电传感器在本产品上直接取电，无需再额外为传感器提供电源；3、最大显示楼层数：地下50层～地面200层；4、电梯运行状态指示：上行、下行、暂停、楼层号、故障，显示位置任意设置，显示的图标任意设置。
5、可叠加电梯名称、日期、时间，电梯名称的字数不限制，显示位置任意设置，日期时间的位置任意设置。
6、独特的故障检测显示功能：能自动检测正常运行中的电梯故障，并将故障信息以闪烁的字符叠加在监控图像上，能根据显示信息确定故障电梯停靠位置，提醒监控人员、方便维修人员。
7、由于采用光电传感器对电梯运行状态进行采样，因而采样稳定准确，设备抗干扰性强，可靠性高。
8、图像、汉字字符叠加显示稳定，能准确显示电梯运行的数据，免费提供设置软件进行设置，操作简单。
高清数字网络型电梯楼层显示器使用说明1 产品简介网络型电梯楼层显示器是电梯视频监控中使用网络摄像机时，在不影响视频图像的基础上，在画面上显示电梯运行状态、所在楼层等信息，以便于故障检修、事故分析、案件侦破等使用。
2 图片及参数\\3探测器4 设备安装指南接口描述网口2个,10/100M自适应RJ45口探测器1个,插拔式四芯口电源口2个，DC12V /2A，10W复位键恢复到出厂默认设置外形尺寸138mm x122mm x48mm使用环境工作温度：-10ºC 到 55ºC工作湿度：10% 到 90% RH不凝结静电防护接触放电2级；空气放电2级指示灯功能上行、下行探测器经过触发物体后，灯灭。
网口1，2 网口连接指示,正常时，亮灯。
电源灯设备正常通电时，亮灯网传灯（附加模组）电源－网传器模组供电指示，正常时亮灯。
线缆－线缆通畅，正常时，常亮或闪亮。
网络－网络数据进行传输，数据越大闪得越快。
1 网线连接法:1) 楼层显示器主机安装于电梯轿厢顶，网络摄像机及探测器均连接于主机上。
主机上输出线是网线，连接到机房。
2）在探测器安装前，首先确认电梯探测器的工作方式，尽可能采用与电梯探测器规格相同的类型(光电探测或磁力探测)。
3）参照上面第3点（探测器）图示，安装探测器。
光电探测器及安装图例磁力探测器及安装图例5 软件快速配置1)设备默认的初始IP 地址是192.168.1.248，默认子网掩码是 255.255.255.0。
默认的账户名是admin ，默认的密码是admin 。
（注意：网络摄像机及楼显设备应设在同一IP 段，每台楼显具有独立的IP 地址并且在局域网中是唯一的。
）2) IPC 设置3) 网络设置4) 楼层设置5) 高级设置6) 复位功能在通电的情况下，按住“初始化” 10秒，网络指示灯（网口1、网口2）同时常亮3秒后恢复闪烁，表示成功恢复出厂设置。
选择网络摄像机的品牌，输入网络摄像机的IP 地址、登陆名、密码、端口号(参见网络摄像机的视频端口，或咨询摄像机供应商)。
电梯内显示屏操作方法
电梯内显示屏通常有以下操作方法：
1. 选择楼层：在显示屏上按下对应的楼层按钮，电梯会前往该楼层。
2. 呼叫电梯：在显示屏上选择上行或下行方向按钮，等待电梯到达并开门。
3. 查看电梯状态：在显示屏上查看电梯所在楼层、运行方向、开门状态等信息。
4. 停止运行：在紧急情况下按下停止按钮，电梯会立即停止运行。
需要注意的是，不同型号的电梯显示屏可能会有些许差异，具体操作方法请参考电梯使用说明书。
同时，在电梯内应注意安全，不要随意按动按钮或在电梯内奔跑、踢球等行为。
快捷安装方法1．初检与设定在控制室内，把楼显的视频输入、输出、电源、光电组件接通后，用卡片或是其它遮挡物，从上而下、从下而上的刷光电组件，看字符数值是否变化，箭头方向是否有指示。
观察主机上的几个灯，P灯为电源灯（常亮），Z灯为信号灯（一直闪烁），C灯为复位灯（熄灭。
用磁源靠近磁开关时，C灯会亮，同时屏蔽上的楼层信息归001楼），U，D灯为上行、下行灯（常亮。
物体遮挡光电组件的U位时，U灯灭；遮挡D位时，D灯灭）。
之后，打开参数设定开关（按键处于ON状态），通过红、绿两按键，设定最高楼层与最低楼层，及每层的相应名字，设定完毕后，把设定开关闭合。
2．安装光电组件光电组件中U位表示上，D位表示下，安装时，应注意上下顺序，并确保每层的隔磁板能正常遮挡U、D两个灯位。
安装光电阻件有两种方法，一是绑定法，一是支架固定法。
绑定法：把光电组件与电梯内自身的感应器困绑在一起，它们可同时经过隔磁板。
（但这种做法，必须先与电梯公司协商，否则电梯检修时，会给拆除。
）支架固定法：使用配套的支架，把光电组件固定在电梯桥箱顶部，只要电梯运行时，能顺利通过隔磁板即可。
注意：楼显主机分A型与B型（出厂时默认为A型）。
当电梯停层时，A型安装方法：光电组件离开隔磁板；B型安装方法：光电组件是夹住隔磁板的话。
无论A、B型主机，光电组件均可通用，只是主机程序不一样。
3．安装复位门磁复位门磁分两部分，无接线部分为磁源，安装在1楼电梯井的墙壁上，带线部分连接光电组件的为磁开关，使用支架安装在电梯轿箱顶部，随电梯上下运行；两者的安装位置没有硬性规定，只要电梯运行到1楼时，两部分有机会接近，距离不要超过30MM，即可使每次电梯经过1楼时能正常复位到1楼。
4．安装楼显主机楼显主机安装在电梯轿箱顶部，各接线线头应扭紧并保证电梯运行过程中不会松脱或扯动线缆。
有条件者，可考虑主机与电梯其它带电部件绝缘。
5．测试电梯开慢速，从一楼到顶楼，再从楼顶到一楼，慢行一次，检查楼显是否正常运行。

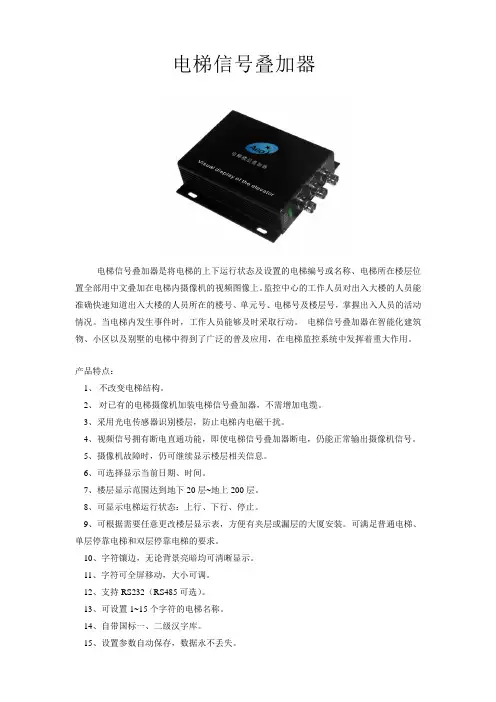

电梯信号叠加器电梯信号叠加器是将电梯的上下运行状态及设置的电梯编号或名称、电梯所在楼层位置全部用中文叠加在电梯内摄像机的视频图像上。
监控中心的工作人员对出入大楼的人员能准确快速知道出入大楼的人员所在的楼号、单元号、电梯号及楼层号，掌握出入人员的活动情况。
当电梯内发生事件时，工作人员能够及时采取行动。
电梯信号叠加器在智能化建筑物、小区以及别墅的电梯中得到了广泛的普及应用，在电梯监控系统中发挥着重大作用。
产品特点：1、不改变电梯结构。
2、对已有的电梯摄像机加装电梯信号叠加器，不需增加电缆。
3、采用光电传感器识别楼层，防止电梯内电磁干扰。
4、视频信号拥有断电直通功能，即使电梯信号叠加器断电，仍能正常输出摄像机信号。
5、摄像机故障时，仍可继续显示楼层相关信息。
6、可选择显示当前日期、时间。
7、楼层显示范围达到地下20层~地上200层。
8、可显示电梯运行状态：上行、下行、停止。
9、可根据需要任意更改楼层显示表，方便有夹层或漏层的大厦安装。
可满足普通电梯、单层停靠电梯和双层停靠电梯的要求。
10、字符镶边，无论背景亮暗均可清晰显示。
11、字符可全屏移动，大小可调。
12、支持RS232（RS485可选）。
13、可设置1~15个字符的电梯名称。
14、自带国标一、二级汉字库。
15、设置参数自动保存，数据永不丢失。
技术规格楼层显示范围：地下20层到地面200层字体位置：屏幕范围内任意位置字符范围：汉字/英文/数字/符号/图形视频制式：PAL (NTSC可选)视频输入：1路/BNC/1Vp-p（75Ω）视频输出：2路/BNC/1Vp-p（75Ω）1路环通，1路叠加输出电源电压：DC 12V功耗：< 5W环境温度：-10℃~50℃相对湿度：< 90%外形尺寸：109 x 105 x 28 毫米重量：240g连接示意图：。
