湄洲湾职业技术学院8*8LED点阵屏仿电梯数字滚动显示说明书系部：自动化工程系年级： 10 级专业：电气自动化应用技术姓名：郑沁杰学号： 1001020205导师姓名：郑德山职称：副教授2013 年 05 月 26 日目录1.前言 (1)2.系统设计技术参数要求 (2)3.系统设计 (3)3.1 系统设计总框图 (3)3.2 各模块原理说明 (4)3.3系统原理说明 (5)3.4 系统操作说明 (5)3.5系统操作注意事项 (6)4.参考文献 (7)5. 致谢词 (8)6.附录 (9)6.1元件清单 (9)6.2系统原理图 (10)6.3 PCB原理设计 (11)6.4 系统程序 (11)1.前言LED市场比较好，但是现在市场竞争也比较激烈，和做其他产品差不多。
LED显示屏显示画面色彩鲜艳，立体感强，静如油画，动如电影，广泛应用于车站、码头、机场、商场、医院、宾馆、银行、证券市场、建筑市场、拍卖行、工业企业管理和其它公共场所。
在实际应用中的显示屏由于成本和可靠性的因素常采用一种称为动态扫描的显示方法。
本文设计的是一个用8ｘ8的点阵LED图文显示屏，图形或文字显示有静止、移入移出显示方式。
LED点阵显示屏作为一种新兴的显示器件,是由多个独立的LED发光二极管封装而成. LED点阵显示屏可以显示数字或符号, 通常用来显示时间、速度、系统状态等。
文章给出了一种基于MCS-51单片机的8×8 点阵LED显示屏的设计方案。
包括系统具体的硬件设计方案,软件流程图和部分汇编语言程序等方面。
在负载范围内, 只需通过简单的级联就可以对显示屏进行扩展,是一种成本低廉的图文显示方案。
它用高亮度发光二极管芯阵列组合后，环氧树脂与塑模封装而成。
具有高亮度，功耗低，引脚少，视角大，寿命长，耐湿，耐冷热，耐腐蚀等特性，LED显示屏以突出的优势成为平板显示的主流产品之一。
LED这一显示产品使用在我们日常的生活中扮演者越来越重要的角色。

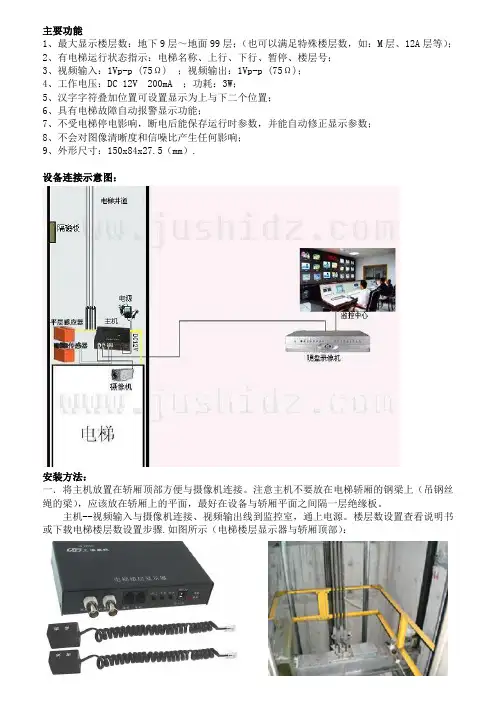

主要功能1、最大显示楼层数：地下9层～地面99层；（也可以满足特殊楼层数，如：M层、12A层等）；2、有电梯运行状态指示：电梯名称、上行、下行、暂停、楼层号；3、视频输入：1Vp-p (75Ω) ；视频输出：1Vp-p (75Ω)；4、工作电压：DC 12V 200mA ；功耗：3W；5、汉字字符叠加位置可设置显示为上与下二个位置；6、具有电梯故障自动报警显示功能；7、不受电梯停电影响，断电后能保存运行时参数，并能自动修正显示参数；8、不会对图像清晰度和信噪比产生任何影响；9、外形尺寸：150x84x27.5（mm）.设备连接示意图：安装方法：一．将主机放置在轿厢顶部方便与摄像机连接。
注意主机不要放在电梯轿厢的钢梁上（吊钢丝绳的梁），应该放在轿厢上的平面，最好在设备与轿厢平面之间隔一层绝缘板。
主机--视频输入与摄像机连接、视频输出线到监控室，通上电源。
楼层数设置查看说明书或下载电梯楼层数设置步骤.如图所示（电梯楼层显示器与轿厢顶部）：平层感应器:（电梯轿厢顶上，随电梯轿厢上下运动）传感器接收端、发射端分左右粘在上面：隔磁板:（电梯井道里，每个楼层有一块是固定的）：二．将该设备的光电传感器（采集楼层信号）安装在电梯轿厢顶部平层感应器上，隔磁板的二侧。
传感器接收、发射分别插入主机的接收、发射端口：传感器:当电梯运行时，每个楼层的隔磁板，遮挡平层感应器（传感器）一次，从而获取电梯上行、下行、暂停的信息。
电梯停靠在任何一个层面时，隔磁板完全遮挡住传感器如图所示：三．安装完毕，只需将电梯上下（顶层与底层）运行一次，楼层数会自动对上。
电梯类别有：号梯、客梯、货梯、消防梯、观光梯。
电梯运行表示：箭头朝上表示向上运行、箭头朝下表示向下运行、出现方块表示电梯正常停靠楼层面。

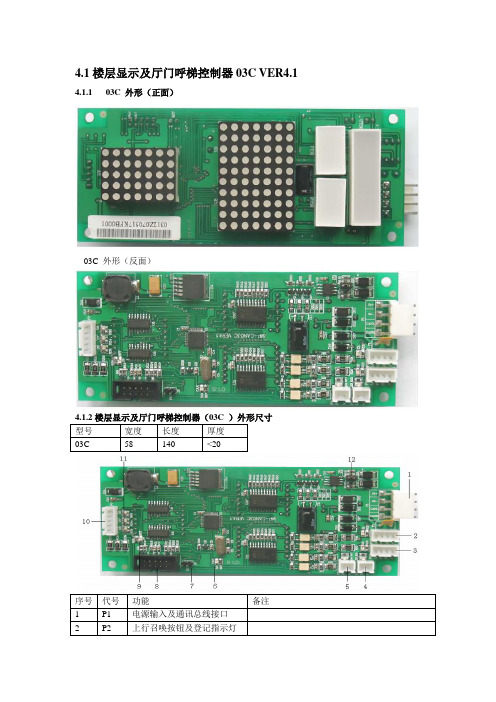

4.1楼层显示及厅门呼梯控制器03C VER4.1 4.1.1 03C 外形（正面）03C 外形（反面）型号宽度长度厚度03C 58 140 <20序号代号功能备注1 P1 电源输入及通讯总线接口2 P2 上行召唤按钮及登记指示灯3 P3 下行召唤按钮及登记指示灯4 P4 锁梯信号5 P5 消防信号6 D10 运行通讯指示灯正常通讯时连续闪烁7 J2 复位接口可用镊子短，将强制复位，复位指示灯D9将灭。
8 P6 多功能端子9 D9 复位指示灯（正常时亮）短接J2，指示灯灭10 P7 到站铃及方向预报端子11 D6 上行预报指示灯D7 下行预报指示灯D8 到站铃预报指示灯12 J1 通讯终端电阻跨接端子底层外呼和轿内显示短接4.3楼层显示及厅门呼梯控制器（03C）通讯接口说明4.3.1楼层显示及厅门呼梯控制器（03C）通讯总线P1电气接口代号说明代号说明①通讯信号正极CANH ③24V电源负极②通讯信号负极CANL ④24V电源正极4.4.1楼层显示及厅门呼梯控制器（03C）电气连接示意图：P2、P3端子型号：ＸＨ-4，P4、P5 端子型号：ＸＨ-2代号功能1 备注P2 上行召唤按钮及登记指示灯P3 下行召唤按钮及登记指示灯P4 锁梯信号P5 消防信号4.4.3楼层显示及厅门呼梯控制器（03C）端子P2~P5端子电气规格按钮开关量输入形式光电隔离开漏输入电流信号“0”电平0~2m A“1”电平 4.5~8m A电压信号“0”电平18~24V DC“1”电平0~5V DC信号数字滤波延时20m S信号响应频率500Hz4.5层楼显示及厅门呼梯控制器（03C）多功能端子P6说明4.5.1多功能端子P6示意图代号定义①②短接二端子进入正常显示状态(以进入设定状态为前提)③④短接二端子2秒钟后进入设定状态⑤多功能输出电源5V端子②④多功能输出电源0V端子⑨程序复位端口①③⑥⑦⑧⑩程序下载所用端口4.6楼层显示及厅门呼梯控制器（03C）端子P7说明4.6.1到站铃及方向预报端子P7电器功能如图：T0为上行到站灯,T1为下行到站灯，T2为到站铃输出端口。

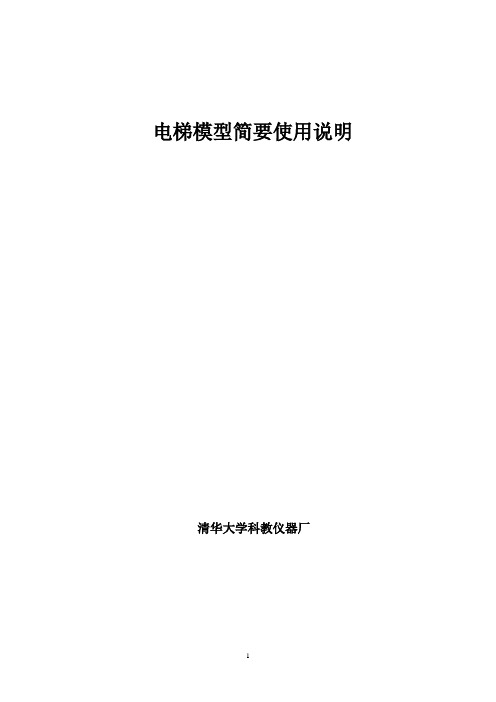

电梯模型简要使用说明清华大学科教仪器厂电梯模型使用说明书电梯模型教学装置是一个模拟真实电梯的微缩模型，它使用了PLC、传感器、变频调速、交直流电机控制等技术，具有轿箱升降、自动平层、自动开关门、顺向响应轿箱内外呼梯信号、直驶、安全运行保护等功能，也可配置监控软件由上位计算机监控。
适用于各类学校机、电专业的教学演示、教学实验、实习培训和课程设计，可以培养学生对PLC控制系统硬件和软件的设计与调试能力；分析和解决系统调试运行过程中出现的各种实际问题的能力。
该装置采用台式结构，由主体框架、导轨、轿箱、配重等组成，并配有三相交流电机、变频调速器、控制器（PLC）、传感器、外呼按钮及显示屏、内选按钮及指示灯等，构成典型的机电一体化教学模型。
一．主要技术参数1．电源：AC220V±10%（带保护地三芯插座）2．外形尺寸：800X500X1300二．装置简介装置由主体框架及导轨、轿箱及门控系统、配重、驱动电机、外呼按钮及显示屏、内选按钮及指示灯和控制系统组成，结构如图一所示。
图一电梯模型正面结构示意图1-主体框架；2-导轨；3-轿箱；4-驱动电机；5-外呼按钮及显示；6-内选按钮及指示；7-变频调速器；8-输出转换端子；9-输入转换端子10直流电源；11-底盘主体框架及导轨是由特制铝型材制成，它保证了轿箱的支撑和顺畅运行。
轿厢及门控系统是电梯的主要被控对象，它采用钢丝索和滑轮组结构悬吊于导轨之间，具有仿真度高的特点。
轿厢的开关门自动控制系统是由门导轨、滑块、传动皮带、驱动直流电机、位置传感器组成。
在PLC的控制下，轿厢到位后完成门的自动开启、延时、自动关闭的动作。
配重是与轿厢配合完成上下运行的重要部件，可使轿厢运行平稳、能耗低。
驱动电机是轿厢运行的曵引原动机，它采用三相交流电机配合变频调速器实现加减速控制、正反转控制、点动控制等操作。
外呼按钮及显示屏是模拟实际电梯轿厢以外各楼层的呼梯信号及显示轿厢位置的部件。

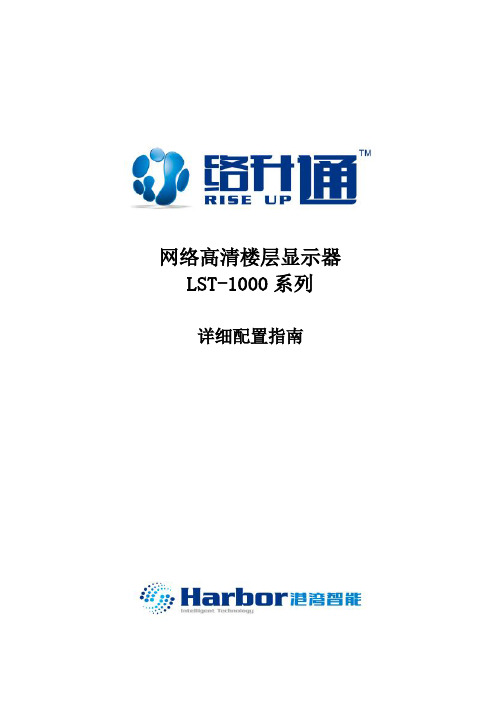

网络高清楼层显示器LST-1000系列详细配置指南声明Copyright © 2014 江苏港湾智广科技有限公司版权所有，保留所有权利未经江苏港湾智广科技有限公司明确书面许可，任何单位或个人不得擅自仿制、复制、誊抄或转译本书部分或全部内容。
不得以任何形式或任何方式（电子、机械、影印、录制或其他可能的方式）进行商品传播或用于任何商业、赢利目的。
为江苏港湾智广科技有限公司注册商标。
本手册所提到的产品规格和资讯仅供参考，如有内容更新，恕不另行通知。
除非有特殊约定，本手册仅作为使用指导，本手册中的所有陈述、信息等均不构成任何形式的担保。
目录第一章产品概述 (2)1.1 产品简介 (2)1.2 主要特性 (2)第二章硬件描述 (3)2.1 主机参数 (3)2.1.1 LST-1000系列主机前面板示意图 (4)2.1.2 LST-1000系列主机后面板示意图 (5)2.2 数据采集光电传感器参数 (5)2.2.1 数据采集光电传感设备示意图 (6)2.3 IPC网络传输器参数 (7)2.3.1 IPC网络传输器前面板示意图 (8)2.3.2 IPC同轴传输器后面板示意图Ⅰ (8)2.3.3 IPC双绞传输器后面板示意图Ⅱ (9)2.4 系统需求 (10)2.5 安装环境 (10)第三章设备安装指南 (11)3.1 建立局域网连接 (11)3.2 设备安装 (11)第四章快速配置指南 (19)4.1 网络设置 (19)1.1 产品简介为了充分利用网络高清楼层显示器的各项功能，请仔细阅读该详细配置指南。
LST-1000系列高清楼层显示器是专为满足应用网络摄像机并且需要楼层字符显示的用户而设计的，它基于IEEE802标准，提供最高达100Mbps的稳定传输，同时LST-1000RB（增强型）和LST-1000RT（超强型）更可分别可通过同轴随行线缆和任意两芯双绞随行线缆进行数据传输，因地制宜地采用合适的组网方案。

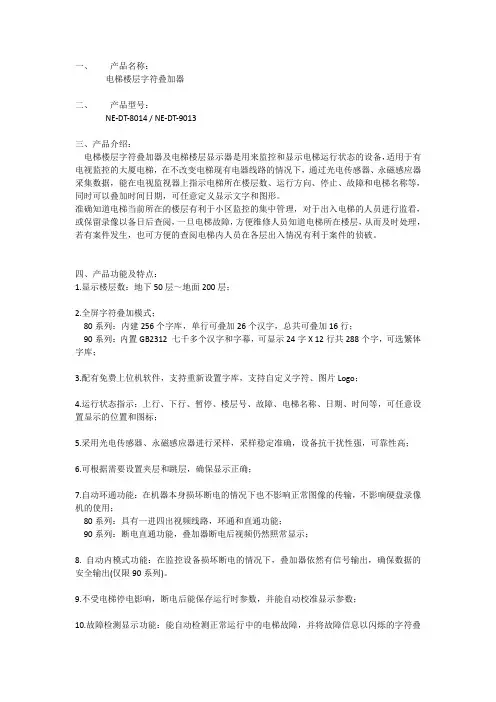

一、产品名称：电梯楼层字符叠加器二、产品型号：NE-DT-8014 / NE-DT-9013三、产品介绍：电梯楼层字符叠加器及电梯楼层显示器是用来监控和显示电梯运行状态的设备，适用于有电视监控的大厦电梯，在不改变电梯现有电器线路的情况下，通过光电传感器、永磁感应器采集数据，能在电视监视器上指示电梯所在楼层数、运行方向、停止、故障和电梯名称等，同时可以叠加时间日期，可任意定义显示文字和图形。
准确知道电梯当前所在的楼层有利于小区监控的集中管理，对于出入电梯的人员进行监看，或保留录像以备日后查阅，一旦电梯故障，方便维修人员知道电梯所在楼层，从而及时处理，若有案件发生，也可方便的查阅电梯内人员在各层出入情况有利于案件的侦破。
四、产品功能及特点：1.显示楼层数：地下50层～地面200层；2.全屏字符叠加模式；80系列：内建256个字库，单行可叠加26个汉字，总共可叠加16行；90系列：内置GB2312 七千多个汉字和字幕，可显示24字X 12行共288个字，可选繁体字库；3.配有免费上位机软件，支持重新设置字库，支持自定义字符、图片Logo；4.运行状态指示：上行、下行、暂停、楼层号、故障、电梯名称、日期、时间等，可任意设置显示的位置和图标；5.采用光电传感器、永磁感应器进行采样，采样稳定准确，设备抗干扰性强，可靠性高；6.可根据需要设置夹层和跳层，确保显示正确；7.自动环通功能：在机器本身损坏断电的情况下也不影响正常图像的传输，不影响硬盘录像机的使用；80系列：具有一进四出视频线路，环通和直通功能；90系列：断电直通功能，叠加器断电后视频仍然照常显示；8. 自动内模式功能：在监控设备损坏断电的情况下，叠加器依然有信号输出，确保数据的安全输出(仅限90系列)。
9.不受电梯停电影响，断电后能保存运行时参数，并能自动校准显示参数；10.故障检测显示功能：能自动检测正常运行中的电梯故障，并将故障信息以闪烁的字符叠加在监控图像上；11.安装方便：将该设备的传感器安装在电梯轿厢顶部平层块两侧，主机放置在轿厢顶部即可，无需进行任何调试，支持任何品牌的电梯；12.操作方便：可脱机调试设置参数，客户无需返厂即可进行系统升级操作；13.采用RS232接口与PC机通讯(TTL/RS485可选)，提供通讯协议，允许用户二次开发；14.性价比高，价格实惠；15. 解决电梯监控中4个关键问题：1、电梯内液晶屏损坏或残缺，无法知道电梯楼层位置；2、液晶屏安装位置过高或过低,摄像机无法兼顾；3、字体小、色散、摄像分辨率不足，导致楼层信息不清等；4、刻意遮挡摄像机，无法看到电梯内情况。
湄洲湾职业技术学院8*8LED点阵屏仿电梯数字滚动显示说明书系部：自动化工程系年级： 10 级专业：电气自动化应用技术姓名：郑沁杰学号： 1001020205导师姓名：郑德山职称：副教授2013 年 05 月 26 日目录1.前言 (1)2.系统设计技术参数要求 (2)3.系统设计 (3)3.1 系统设计总框图 (3)3.2 各模块原理说明 (4)3.3系统原理说明 (5)3.4 系统操作说明 (5)3.5系统操作注意事项 (6)4.参考文献 (7)5. 致谢词 (8)6.附录 (9)6.1元件清单 (9)6.2系统原理图 (10)6.3 PCB原理设计 (11)6.4 系统程序 (11)1.前言LED市场比较好，但是现在市场竞争也比较激烈，和做其他产品差不多。
LED显示屏显示画面色彩鲜艳，立体感强，静如油画，动如电影，广泛应用于车站、码头、机场、商场、医院、宾馆、银行、证券市场、建筑市场、拍卖行、工业企业管理和其它公共场所。
在实际应用中的显示屏由于成本和可靠性的因素常采用一种称为动态扫描的显示方法。
本文设计的是一个用8ｘ8的点阵LED图文显示屏，图形或文字显示有静止、移入移出显示方式。
LED点阵显示屏作为一种新兴的显示器件,是由多个独立的LED发光二极管封装而成. LED点阵显示屏可以显示数字或符号, 通常用来显示时间、速度、系统状态等。
文章给出了一种基于MCS-51单片机的8×8 点阵LED显示屏的设计方案。
包括系统具体的硬件设计方案,软件流程图和部分汇编语言程序等方面。
在负载范围内, 只需通过简单的级联就可以对显示屏进行扩展,是一种成本低廉的图文显示方案。
它用高亮度发光二极管芯阵列组合后，环氧树脂与塑模封装而成。
具有高亮度，功耗低，引脚少，视角大，寿命长，耐湿，耐冷热，耐腐蚀等特性，LED显示屏以突出的优势成为平板显示的主流产品之一。
LED这一显示产品使用在我们日常的生活中扮演者越来越重要的角色。
模拟电梯楼层显示器操作手册声明本手册适用于支持模拟摄像机的电梯楼层显示器本手册可能包含技术上不准确的地方或印刷错误。
本手册的内容将做不定期的更新，恕不另行通知；更新的内容将会在本手册的新版本中加入。
我们随时会改进或更新本手册中描述的产品或程序。
若存在手册中对产品的描述与实物不符，一律以实物为准。
注意事项·电梯楼层显示器上不能放置盛有液体的容器（例如水杯）。
·将电梯楼层显示器放置在通风良好的位置。
·电梯楼层显示器工作在允许的温度及湿度范围内。
·电梯楼层显示器内电路板上的灰尘在受潮后会引起短路，请保证电梯楼层显示器所处环境的干爽。
·配备电梯平层传感器收发端积尘过多会影响电梯楼层显示器的正常工作，务必保证电梯平层传感器收发端干净清洁。
目录1 产品介绍 (4)1.1 产品概述 (4)1.2 功能特点 (4)1.3 物品清单 (5)2 产品描述 (5)2.1 硬件设备参数 (5)2.1.1 接口说明 (5)2.1.2 技术参数 (6)2.2 平层传感器参数 (6)2.2.1 平层传感器示意图 (7)2.2.2 传感器技术参数 (7)2.3 设备配置 (7)2.3.1配置软件 (7)2.3.2配置说明 (10)3 硬件安装 (12)3.1 安装须知 (12)3.2 安装拓扑图 (13)3.3 传感器安装 (13)4 快速安装指南 (14)快速安装 (14)5常见问题 (15)1 产品介绍1.1 产品概述电梯楼层显示器是一种在视频监控画面上叠加显示电梯运行状态（楼层号、上行、下行、停止及卡层）的设备，主要用于实时获知电梯运行状态，并可在电梯发生故障时根据叠加显示的信息对轿厢内人员及时进行营救。
1.2 功能特点1.模拟摄像机制式全支持支持PAL/NTSC制式模拟摄像机。
不同的国家和地区有不同的视频制式，用户可根据自身需求进行选择，国内默认的视频制式为PAL制式。
2.多种专业传感器适配方案，便于适应各品牌电梯支持多种平层器，与电梯无弱电连接；产品兼容多种传感器，U型光电传感器、磁感应传感器；U型光电传感器：自主开模设计的电梯专用强抗干扰光电平层传感器，该传感器采用日本夏普红外调制技术，可以精确识别电梯平层及上下行状态，具有工作稳定可靠、强抗干扰、安装方便等特点；磁感传感器：适用于无平层隔磁板（平层器）的电梯，双路霍尔一体化设计；3.叠加信息多、快、全叠加显示电梯名称、运行状态。
根据需要可以叠加电梯所在区域位置、电梯名称以及电梯运行状态（上行、下行、停止）。
4.字符信息白字黑边显示，自动内模式（无视频信号时，叠加器产生画面）；白字黑边显示：采用勾边设计，适用于不同的视频环境，提高对比度。
5.断电保护，楼层记忆记忆楼层，叠加器重新上电后，楼层信息不变。
产品具有断电保护功能, 自动记忆设备断电时电梯所在楼层信息，叠加器重新上电后，楼层信息无须校正。
6.电梯卡层，闪烁报警电梯长时间不平层，自动卡层报警。
电梯长时间（时间可设定，默认为5s）不平层，自动触发卡层报警，报警信息以文字闪烁形式显示在视频画面中。
1.3 物品清单2 产品描述2.1 硬件设备参数 2.1.1 接口说明标号名称 功能说明视频输入 视频信号输入端口 视频输出 视频信息输出端口DC 12V直流电源供电接口，内正外负名称数量 尼龙扎带4条 电梯专用平层传感器1只 叠加器主机 1台 合格证 1张 保修卡1张DC 12V DC12V输出接口可用来对摄像机进行供电通信连接电脑用来对叠加器各个参数进行配置传感器连接楼层传感器L1 传感器动作指示灯L2 通信数据指示灯RUN 工作指示灯2.1.2 技术参数显示楼层从地下到地上共99层视频输入 1路，BNC，1Vp-p(75Ω)视频输出 1路，BNC，2Vp-p(75Ω)放大电路两级放大，可增强视频信号500米频响 10Hz ~6MHz ±3dB彩色信号 500米6MHz（-5同轴电缆）钳位平均值补偿增益 0~105dB低频补偿 1kHz~0.5MHz，0~30dB中频补偿 0.5MHz~2MHz，0~30dB高频补偿 2MHz~6MHz，0~30dB抗干扰数据校正冗余技术字符频率宽频6MHZ，与任何视频信号叠加电源电压 DC12V 500mA功耗 <5W环境温度 -40℃- 80℃相对湿度 < 90%主机尺寸(mm) 61（长）×129（宽）×30（高）字体位置水平/垂直可调，放于画面中任意位置名称字符汉字/英文/数字/符号/图形2.2 平层传感器参数该产品标配电梯专用强抗干扰型光电平层传感器，该传感器采用日本夏普红外调制技术，具有工作稳定可靠、强抗干扰、安装方便等特点；适用于具有隔磁板的电梯，如：奥蒂斯、日立、通力、三菱等。
2.2.1 平层传感器示意图2.2.2 传感器技术参数外形尺寸(L x W x H) 73mm x65mm x24mm；引出线：2米长，直径5毫米，四芯黑色线。
重量及安装方式70g；水平安装方式，配有M5安装螺母。
供电电压及电流消耗情DC10-30V （±10 % 电压波动范围），可在宽电压范围内可靠工作（此检测物体Ф 1.5 mm以上不透明物体。
应答时间≤30mm（遮光板不能大于此厚度）；小于1ms。
光源红外线发光二极管（处于调制工作方式）指示灯电源指示灯（电源支持接入时常亮）A路（安装正确时，当从上至下第一个光口被遮挡时，常亮）B路（安装正确时，当从上至下第三个光口被遮挡时，常亮）环境温度-40℃到80℃2.3 设备配置2.3.1配置软件提醒：本设备需使用配置线与电脑连接进行配置（连接前一定要先断电）。
序号名称说明①串口设置选择端口号打开串口后，指示串口连接状态②通讯测试测试设备是否正确连接③读取配置可读取上次设备配置信息④软件配置信息设置选项卡⑤字符显示位置根据用户不同使用习惯，自行设置叠加字符显示位置⑥楼层信息设置楼层显示位置设定；电梯总层数设定；物理层与显示层对应关系设定；设置有无0层；并可以查看具体配置信息⑦时间配置时间、日期显示位置、类型、是否显示的设定⑧静态信息设置电梯名称及位置的设定⑨卡层设置卡层报警功能的开启、关闭，以及卡层报警的判定时间设置2.3.2配置说明配置前，请使用“配置线”连接电脑USB口及设备，然后给设备供电。
打开光盘中的配置软件“配置程序 V2.3”，请选择正确的COM口（软件可自动检测电脑的可用COM口），点击“通讯测试”按钮，左侧方框变绿即可开始软件配置。
1基本配置客户可根据使用习惯，通过对X、Y坐标输入具体数字，自行调整楼层字符显示位置；层数为电梯上下行的总层数（N）；总层数设定后，软件会自动生成物理层序列，序列号为0～（N-1）；物理层序列号为电梯实际停靠位置；显示层为该停靠位置用户想要显示的楼层信息；用户还可根据实际情况选择有无0层。
例如：中铁财智中心4号楼地上24层，地下2层，即“层数”框写入26；“物理层”框写入0，与之对应的“显示层”框写入-2。
查看楼层配置可点击“查看设置”，软件自动输出具体楼层设置信息以供检查，无需逐层设置。
若楼层建筑存在夹层/漏层等不同情况，如没有地上第三层，则可将总层数设为26，先将物理0层对应设为显示层“-2”，然后将物理4层对应设为显示层“4”。
设置完成后点击“查看设置”，软件自动输出具体楼层设置信息以供检查，无需逐层设置。
查看设置信息与实际楼层信息相符，则点击“发送配置”，等待软件下方提示“ACK.正确接收.”，则软件基本配置完成。
2时间配置客户可根据使用习惯，通过对X、Y坐标输入具体数字，自行调整时间日期显示位置；日期设置可根据客户习惯，通过点击下拉菜单设置不同的日期显示模式；时间设置可根据客户习惯，通过点击下拉菜单设置不同的时间显示模式；时间校准可将叠加器显示时间校准为当前计算机显示时间。
选择无误后，则点击“设置”，等待软件下方提示“ACK.正确接收.”，则软件时间配置完成。
3电梯名称配置客户可根据使用习惯，通过对X、Y坐标输入具体数字，自行调整楼层字符显示位置；静态字符输入框内可输入该电梯所在位置，如：中海龙腾1号电梯；卡层设置用于设置电梯卡层报警时间，用户可按照实际情况进行设置，并可通过勾选决定该功能启动与否。
点击“设置”，等待软件下方提示“ACK.正确接收.”，则软件静态字符和卡层设置选项配置完成。
3 硬件安装3.1 安装须知电梯楼层显示器的安装无须重新布线、不会改变原监控系统的布线结构，只需要在原监控系统添加（嵌入）叠加主机。
3.2 安装拓扑图安装前系统拓扑图安装后系统拓扑图3.3 传感器安装传感器正确安装方式：1、确保电梯处于平层时，传感器U型槽中两对红外对射灯能完全被遮光板遮住2、确保传感器正向安装，即传感器侧面的标识“NE”处于正方向光电平层传感器与电梯原平层传感器组安装在一起，以便借用电梯原平层传感器组配套的遮光板（隔磁板），采集电梯运行状态信号。
光电平层传感器具体安装位置如下图：4 快速安装指南快速安装1．对照设备清单，检查设备是否齐全；2．了解目标楼层信息，包括楼层数，是否有夹层/漏层等，做好记录便于设备配置；3．软件设置，详见于章节2.3；4．硬件安装，详见于章节3；5．设备上电，查看工作指示灯是否正常闪烁，试运行一周进行检测校正；6 .至此设备安装完毕，请电梯维保人员让电梯恢复正常运行。
5常见问题如果设备使用过程中，出现如下不正常情况，请先按下列项目进行检查。
1．楼层显示不正常请检查有没有设置好楼层范围，且要与实际情况相符；当电梯楼层显示器断电重新上电后，要让电梯最低最高层都跑一次。
2．箭头指示不正常电梯上行时，箭头指示向下；电梯下行时，箭头指示向上，造成这个原因是光电探测器安装倒置，把“上”，“下”两灯位安装反了，按正确方向安装即可。
3．楼层不变检查传感器到叠加器的接线是否有断裂；使用手去遮挡传感器，观察传感器指示灯状态，手遮住时，power A B 三灯全亮，拿开手，不遮住传感器时，只有POWER灯亮；否则传感器故障，请联系厂家。
