钢坯加热缺陷的产生及预防分析
摘要：钢一般都要进行热加工和热处理，以获得较高的韧性或其他特殊性能。在热轧生产中，必须将金属或坯加热到一定的温度，使它具有一定得可塑性，才能进行轧制。即便是采用冷轧工艺，也往往需要对金属进行热处理。但是，加热温度过高，反而会导致钢的机械性能的恶化，甚至造成材料的报废。钢的这种现象不仅在经过高温加热的钢材中经常出现，而且也在钢锭、铸钢或焊接件中常常遇到。目前我国一些轧钢厂，生产的薄弱环节常常出在加热炉上，因此本文就是讨论对加热缺陷的产生及预防，研究此论题可提高生产率,加热质量和降低燃料消耗量，以至于更好地解决实际生产中的问题。
关键字：缺陷产生、产生缺陷原因、缺陷预防
前言：在钢铁行业不断发展的今天，我国冶金工业和机械工业仍有相当多的产品因为加热缺陷而报废，而钢材一般都要进行热加工或热处理以获得较高的韧性或其他特殊性能，因此，避免或最大程度地减少金属材料的氧化、脱碳、过热、过烧现象的发生，是摆在我们面前的一个重大的问题。
1加热缺陷的类型
金属在加热过程中，加热炉的温度和气氛必须调整得当，如果操作不当，会出现各种加热缺陷，如氧化、脱碳、过热，过烧等。这些缺陷严重影响金属的加热质量，重则造成废品。
1.1金属的氧化
1.1.1钢的氧化

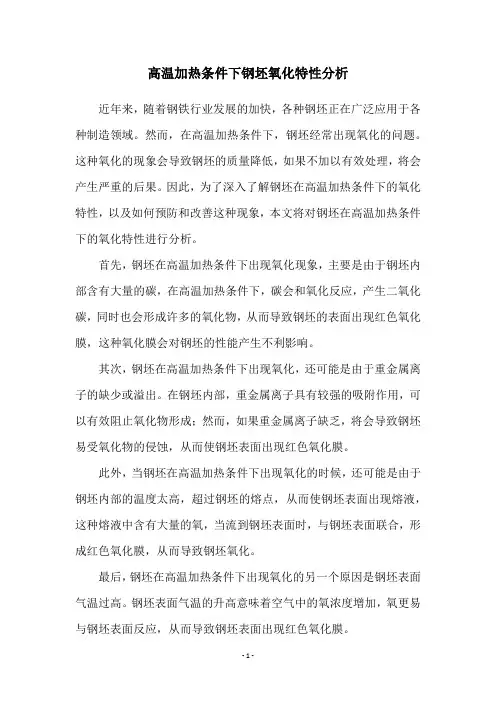

钢材在加热炉内加热时，由于炉气中含有大量O2、CO2、H2O等，钢材的表面层要发生氧化，产生氧化铁皮，如图一。氧化不仅造成钢的直接损失，而且氧化后产生的氧化铁皮堆积在炉底部分，使耐火材料受到侵蚀，影响炉体寿命。
图一
目录 一、工程简介 (2) 二、质量管理及保证措施 (2) 三、工程质量的过程控制和质量通病的防治措施 (5) 1、模板工程 (5) 2、钢筋工程 (8) 3、混凝土工程 (11) 4、砌筑工程 (19) 5、防水工程 (19) 6、楼板裂缝 (19) 7、楼地面渗漏防治的技术措施 (20) 8、外墙常见的质量通病 (21) 9、门窗渗漏 (22) 10、屋面施工阶段防水层起鼓、渗漏 (23) 11、屋面有排汽要求的隔热层不按规定留排水、排汽孔，使顶棚出现渗水 等现象。 (24) 12、楼梯抹灰后踏步阳角掉角、排水不畅 (25) 13、尺寸偏差 (25)
一、工程简介 大沙东街保障性住房项目为政府开发建设的保障性住房，建筑地点位于位于广州黄埔区中部，在广园快速路与大沙地路之间，西侧为乌涌，北临护林路，本标段位于本地块的东区南面，包括有编号为A1～A5栋保障性住房, G～9栋两层裙楼，塔楼层高为三十三层的联体建筑，两层地下室面积为15000㎡，地上122035㎡，总建筑面积共137035㎡。 每栋楼平面形状呈十字型，首层为菜市场、商铺、及物业管理中心，二层及以上均为住宅楼。一层层高为5.2m，二层层高为4.5m,其他楼层均为住宅层高2.9m，建筑总高度为99.6m。 二、质量管理及保证措施 （1）现场成立以项目经理为首，副经理中间控制，专职质检员、各施工项目组长及兼职质检员参加的全面质量管理领导小组，建立完善的项目质保体系及项目质量信息反馈体系，对工程质量进行层层监控，并配合公司、监理、业主等质量监督部门形成一个从项目经理到施工班组的全面质量管理网络。
质量通病防治小组网络图 （2）认真落实质量责任制和奖罚制度，在员工中开展全面质量管理知识教育培训，提高员工的质量意识，建立各种形式检查小组，就工程中以往经常出现的质量通病和工程可能出现的质量隐患为目标开展活动，从思想上、行动上重视起来，消除质量通病的发生。 （3）严格按规范、标准、设计要求施工，实行质量目标跟踪管理，关键部位设质量管理点，作为施工过程的“关键过程”，对有特殊要求的工
加热缺陷的产生与预防 摘要：金属坯在轧制和锻造前要进行加热，主要是为了提高金属的塑性，使金属锭坯或坯内外温度均匀，改变金属的结晶组织。金属的加热质量直接影响到轧制的质量、产量、能源消耗和轧机的寿命，在加热过程中可能出现的加热缺陷会影响锭坯质量，及时找出造成缺陷的原因与预防缺陷产生极其重要。本论文研究和讨论的就是加热时产生的缺陷、产生缺陷的原因，以及预防的措施。研究本课题能更好的解决实际生产过程中遇到的问题，从而提高钢的质量，提高产量，提高生产效率，降低生产成本，增加效益。 关键字：加热缺陷产生，产生原因，预防措施 前言 在钢铁行业不断发展的今天，竞争愈演愈烈，所以为了获得更好效益就必须提高钢材质量，降低生产成本。在生产过程中就要避免各种缺陷的产生，降低原材料，能源等的消耗，提高成材率，提高产品质量，这样才能在竞争激烈的市场经济中占据一席之地。 1加热缺陷的类型 在加热过程中，炉子的温度和气氛必须调整得当，如果操作不当，会出现各种加热缺陷，如氧化、脱碳、过热、过烧等。这些缺陷影响金属的加热质量，重则造成废品。 1.1钢的氧化 1.1.1氧化的概念 钢在高温炉内加热时，由于炉气中含有大量的O2、CO2、H2O，钢的表面层要发生氧化，生成致密的氧化物积累下来形成氧化铁皮。氧化不仅会造成钢的直接损失，而且氧化产生的氧化铁皮堆积在炉底上，特别是实炉底部分，不仅腐蚀耐火材料，影响炉体寿命。氧化铁皮如图1 图1 1.1.2氧化铁皮的生成 钢在常温下也会氧化生锈，在干燥的条件下，这一氧化过程是很缓慢的；到了200到300度，表面会生成氧化膜，但如果湿度不大，这时氧化比较慢的；温度继续升高，氧化的速度也随之加快，到了1000℃以上，氧化过程开始激烈进行；当温度超过1300℃以后，氧化铁皮开始熔化，氧化进行得更加剧烈；如果以900℃时烧损量为1，则1000℃为2，1100℃时为3.5，1300℃时为7。温度和氧化烧损的关系如表1； 表1
钢的加热工艺 一、钢的加热工艺制度 加热工艺制度包括加热温度、加热速度、加热时间、加热制度等。 1、加热温度 钢的加热温度是指钢料在炉内加热完毕出炉时的表面温度。确定钢的加热温度不仅要根据钢种的性质，而且还要考虑到加工的要求，以获得最佳的塑性，最小的变形抗力，从而有利于提高轧制的产量、质量，降低能耗和设备磨损。实际生产中加热温度主要由以下几方面来确定。 ①加热温度的上限和下限 碳钢和低合金钢加热温度的选择主要是借助于铁碳平衡相图。当钢处于奥氏体区其塑性最好，加热温度的理论上限应当是固相线AE（1400~1530℃），实际上由于钢中偏析及非金属夹杂物的存在，加热还不到固相线温度就可能在晶界出现熔化而后氧化，晶粒间失去塑性，形成过烧。所以钢的加热温度上限一般低于固相线温度100~150℃。碳钢的最高加热温度和 图3-1 Fe-C合金状态图（其中指出了加热温度界限） 1—锻造的加热温度极限；2—常化的加热温度极限； 3—淬火时的温度极限；4—退火的温度极限
理论过烧温度见表1-1。加热温度的下限应高于A c3线30~50℃。根据终轧温度再考虑到钢在出炉和加工过程中的热损失，便可确定钢的最低加热温度。终轧温度对钢的组织和性能影响很大，终轧温度越高，晶粒集聚长大的倾向越大，奥氏体的晶粒越粗大，钢的机械性能越低。所以终轧温度也不能太高，最好在850℃左右，不要超过900℃，也不要低于700℃。 表1-1 ②加热温度与轧制工艺的关系 实际生产中，钢的加热温度还需结合压力加工工艺的要求。如轧制薄钢带时为满足产品厚度均匀的要求，比轧制厚钢带时的加热温度要高一些；坯料大加工道次多要求加热温度高些，反之小坯料加工道次少则要求加热温度低些等。这些都是压力加工工艺特点决定的。 高合金钢的加热温度则必须考虑合金元素及生成碳化物的影响，要参考相图，根据塑性图、变形抗力曲线和金相组织来确定。 目前国内外有一种意见，认为应该在低温下轧制，因为低温轧制所消耗的电能，比提高加热温度所消耗的热能要少，在经济上更合理。 2、加热速度 钢的加热速度通常是指钢在加热时，单位时间内其表面温度升高的度数，单位为℃/h。有时也用加热单位厚度钢坯所需的时间（min/cm）；或单位时间内加热钢坯的厚度（cm/min）来表示。钢的加热速度和加热温度同样重要。下面分述它们对加热速度的影响： A 在加热初期，钢坯表面与中心产生温度差。表面的温度高，热膨胀较大，中心的温度低，热膨胀较小。而表面与中心是一块不可分割的金属整体，所以膨胀较小的中心部分将限制表面的膨胀，使钢坯表面部分受到压应力；同时，膨胀较大的表面部分将强迫中心部分和它一起膨胀，使中心受到拉应力。这种应力叫做“温度应力”或“热应力”。显然，从断面上的应力分布来看，表面与中心处的温度应力都是最大的，而在表面与中心之间的某层金属则既不受到压应力也不受到拉应力。可以证明，钢坯加热时的温度应力曲线与温度曲线一
施工现场质量问题原因分析及预防措施 1、渗水： 部位：卫生间、厨房间管道外侧 原因分析： 1)、管道预留洞口混凝土二次浇注不密实或浇筑方式不正确； 2）、砼强度不符合二次浇灌要求； 3）、卫生间防水层施工不符合要求，或防水层在施工过程中遭到破坏；预防措施 1）管道预留洞口砼浇注之前需将原已浇注的砼表面凿毛，刷素水泥浆一道，并做二次浇注；二次浇注之前需做蓄水试验； 2）砼强度需比原混凝土强度提高一个等级； 3）防水施工前，需将基层处理干净，按照设计及规范要求进行施工，管道及阴、阳角（圆弧状）部位增加附加层，做好细部处理； 2、外墙渗水 部位：脚手架刚性连接预埋部位、框架梁与填充墙节点部位； 原因分析： 1）、外脚手架拆除时预留洞口部位未经过特别处理； 2）、采取普通砖或砌块进行封堵； 3）、采取普通细石混凝土或砂浆进行封补； 4）、外墙脚手架连墙件预留洞口部位二次修补产生裂缝或空鼓；5）、填充墙砌筑一次性砌筑结束；未考虑砌块及砂浆收缩率；
6）、墙体拉结筋缺少或拉结筋未起到相应的作用；（裂缝） 7）节点部位未贴钢丝网片，或网片相邻搭接宽度不满足规范要求；预防措施 1）、外墙脚手架拆除封补之前需将基层处理干净，采取细石混凝土（掺入适量膨胀性外加剂）进行封补，封补面层应适量低于原抹灰面层8-10mm，铺贴纤维网格布，相邻搭接长度不少于200mm，再以水泥砂浆抹平； 2）、墙体拉结筋需预埋设置，数量、间距焊接方式根据砌块模数需满足规范要求； 3）、填充墙砌筑时需分阶段进行砌筑（一般为三次），间歇时间根据一次性墙体砌筑高度确定，外墙内侧封堵应采取斜砌法砌筑； 4）墙梁交接部位铺贴钢丝网片，相邻搭接宽度不小于150mm； 5）面层抹灰满铺纤维网格布； 部位：外墙空调板、露台、线角渗水 原因分析： 1）原设计图纸外墙部位无阻水埂； 2）泛水坡度过小或形成倒泛水现象； 3）抹灰面层空鼓产生裂缝； 4）有防水构造的露台阴角部位未做圆弧状；或未增加防水附加层；预防措施 1）、设计外墙空调板、露台、线角部位增加止水埂，尽可能与梁板一次性浇注成型；如进行二次浇注，必须对基层进行冲洗干净，并刷素
内蒙古科技大学 过程控制课程设计论文 题目：钢坯加热炉温度控制系统 学生姓名： 学号： 专业： 班级： 指导教师：
目录 钢坯加热炉温度控制系统设计摘要 (1) 第一章引言 (2) 1.1加热炉温度控制技术的发展 (2) 1.2 加热炉一般结构与控制原理 (3) 1.3加热炉生产工艺 (4) 第二章加热炉温度控制系统 (5) 2.1串级系统控制概述 (5) 2.2 温度控制系统概述 (6) 2.3 加热炉炉温基本控制方案 (6) 2.3.1 炉温基本控制方案一 (6) 2.3.2 炉温基本控制方案二 (7) 2.3.1 炉温控制改进方案 (8) 2.4调节器正反作用的确定 (9) 2.4.1副调节器作用方式的确定 (9) 2.4.2主调节器作用方式的确定 (9) 第三章仪器选型 (10) 3.1温度传感器的选择 (10) 3.2流量变送器的选择 (10) 3.3执行器选择 (11) 3.4调节器的选择 (11) 第四章总结 (13) 参考文献 (14)
钢坯加热炉温度控制系统设计 摘要 加热炉是冶金行业生产环节中重要的热工设备。加热的目的之一是提高钢的塑性。钢在冷态下可塑性很低，为了改善钢的热加工条件，必须提高钢的塑性。一般来说，钢的热加工温度越高，钢的可塑性越好。钢的加热温度越低，加工所消耗的能量越大，轧机的磨损也越快，而且温度过低时还容易发生断辊事故。加热的另外一个目的是使钢的内外温度均匀。由于板坯内外的温差，使得金属内部产生应力，这样经过轧制过程后容易造成质量缺陷和废品。通过加热炉的均热使断面上温差缩小，避免出现危险的温度应力。板坯的加热质量直接影响到钢材的质量、产量、能源消耗以及轧机寿命。正确的加热工艺可以提高钢的塑性，降低热加工时的变形抗力，及时为轧机提供加热质量优良的板坯，保证轧机生产顺利进行。反之，如加热工艺不当，例如加热温度过高，会发生板坯过热、过烧，轧制时就要造成废品。 加热炉的燃烧过程是受随机因素干扰的，具有大惯性、纯滞后的非线性分布参量的随机过程。对于这种复杂的控制对象，即使是经验丰富的操作人员，也很难全面考虑各种因素的影响，准确地控制燃烧过程，造成炉温经常偏高或偏低，这些都严重影响了加热炉加热质量和燃耗，甚至影响正常生产。 加热炉的生产任务是按轧机的轧制节奏将钢材加热到工艺要求的温度水平和加热质量，并在优质高产的前提下，尽可能地降低燃料消耗，减少氧化烧损。连续加热炉的操作水平直接影响产品的质量、产量和生产消耗指标，钢坯的出炉温度要求在 1 150～1 250℃，靠操作工人调节阀门来控制炉温的效果很差，粘钢和硬断轧辊的事故时有发生，而且能源消耗特别大，所以国内外关于加热炉自动控制的研究一直受到重视，发展得比较快，也取得了较为丰硕的成果。 关键字：加热炉、温度控制、过程控制
人生不能留遗憾 钢材常见缺陷及原因 一、圆钢 1 划伤 特征：一般呈直线型沟痕，可见沟底，长度由肉眼刚刚可见到几毫米不等，长度自几毫米至几米不等，可断续分布，也可能通长分布。 原因：导卫表面不光滑，有毛刺或磨损严重；滚动导轮不转或磨损严重；翻钢板表面不光滑刮伤；在运输过程中辊道盖板等刮伤。 2 折叠 特征：沿轧制方向呈直线状分布，外形似裂纹，边缘有时呈锯齿状，连续或断续分布，深浅不一，内有氧化铁皮，在横断面上看，一般呈折角。 原因：前某一道次出耳子；前某道次产生划伤、轴错、轧槽损坏或磨损严重、飞边等；原料表面有尖锐棱角或裂纹。 3 结疤 特征：一般呈舌形或指甲形，宽而厚的一端和基体相连；有时其外形呈一封闭的曲线，嵌在钢材表面上。 原因：前一孔型轧槽损坏破损或磨损严重；外界金属落在轧件上被带入孔型，压入钢材表面；前一道次轧件表面有深度较大的凹坑。 4 耳子 特征：出现于成品的两旁辊缝处，呈平行于轴线的突起条状。有两侧耳子、单侧耳子、全长出耳、局部出耳和周期出耳等。 原因：孔型设计不良，宽展估计过小；成品前料型高度较大；成品孔辊缝小；终轧温度低，宽展增加；成品导板安装不正、尺寸大或磨损严重；
横梁或导板盒松动；轧槽更换错误或轧机轴承损坏。 5 弯曲 特征：有头部弯曲、局部弯曲、全长弯曲等。 原因：出口导卫安装过高或过低；温度不均；上下辊径差过大；冷床不平，成品在冷床上排列不齐，移动速度不一致，翻钢设备不良；冷却水分布不均匀，成品冷却不均；精整操作不良。 6 翘皮 特征：呈鱼鳞状或分层翘起的薄皮，大部分是生根的，也有不生根的。 原因：导卫装置加工或安装不良，围盘有尖锐棱角，刮伤了轧件表面，再轧后，引起翘皮；输送辊道表面粗糙，刮起伤了轧件表面，再轧后造成翘皮；轧件带有薄耳子；轧槽磨损严重，轧件在孔型内打滑；连铸坯内部有较大的皮下气泡，轧后破裂形成翘皮。 7 表面夹杂 特征：一般呈点状、条状或块状分布，其颜色有暗红、暗黄、灰白等，机械地粘结在成品表面上，不易剥落，且有一定的深度。 原因：连铸坯表面带有非金属夹杂物；在加热过程中，炉内耐火砖、煤灰、煤渣等杂物粘附在原材料表面上，轧制时未能剥落；在轧制过程中，非金属夹杂物被带入孔型，被压入金属表面。 8 裂纹 特征：裂纹在钢材表面上，一般呈直线状，有的呈Y形，其方向多与轧制向一致，但也有横向或其他方向的。 原因：加热不均，轧制时各部分延伸不一致；轧制时，钢温过低，塑性变差；高碳钢和合金钢材冷却不当；连铸坯表面有裂缝未清除；连铸坯
混凝土质量缺陷防治措施方案 钢筋混凝土工程施工过程中，会发生一些质量缺陷，为提高建筑工程质量水平，规范工程质量通病防治；对工程中存在的影响结构安全和正常使用功能的质量通病提出控制措施，最大限度的消除质量缺陷，保证工程结构质量。 第一章模板工程 一、轴线位移 １、现象：混凝土浇筑后拆除模板后，发现柱、墙实际位置与建筑物轴线有偏移。 ２、原因分析：（1）翻样不认真或施工员技术交底不清，模板拼装时组合件未能按规定到位。（2）轴线测放产生误差。（3）墙、柱模板根部和顶部无限位措施或限位不牢，发生偏位后又未及时纠正，造成累积误差。（4）支模时，未拉水平、竖向通线，且无竖向垂直度控制措施。（5）模板刚度差，未设水平拉杆或水平拉杆间距过大。（6）混凝土浇筑时未均匀对称下料，或一次浇筑高度过高造成侧压力过大挤偏模板。（7）对拉螺栓、顶撑、木楔使用不当或松动造成轴线偏位。 ３、防治措施：（1）施工员严格按1/10～1/50的比例将各分部、分项翻成详图并注明部位编号、轴线位置、几何尺寸、剖面形状、预留孔洞、预埋件等，经复核无误后认真对生产班组及操作工人进行技术交底，作为模板制作、安装的依据。（2）模板轴线测放后，质量部组织进行技术复核验收，确认无误后才能支模。（3）墙、柱模板根部和顶部必须设可靠的限位措施，如采用现浇楼板混凝土上预埋短钢筋固定支撑，以保证底部位置准确。（4）本项目后浇带位置较多，相邻梁板支模时要拉水平、竖向通线，并设竖向垂直度控制线，以保证模板水平、竖向位置准确。（5）根据混凝土结构特点，对模板进行专门设计，以保证模板主其支架具有足够强度、刚度及稳定性。（6）混凝土浇筑前，对模板轴线、支架、顶撑、螺栓进行认真检查复核，发现问题。（7）混凝土浇筑时，要均匀对称下料，浇筑高度应严格控制在施工规范允许的范围内。

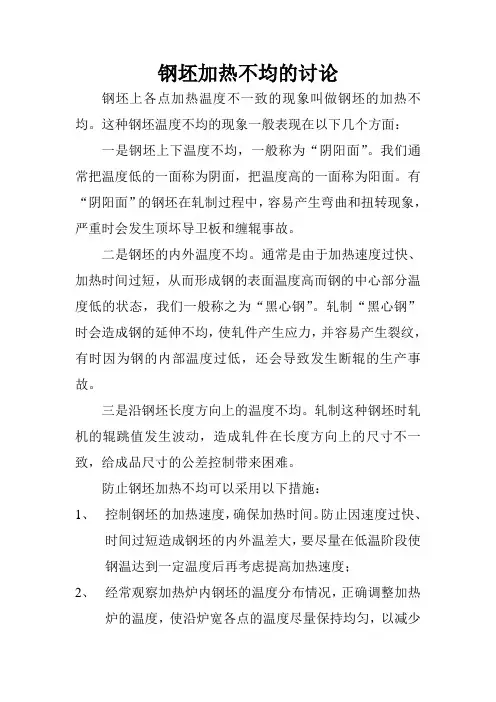

钢坯加热不均的讨论 钢坯上各点加热温度不一致的现象叫做钢坯的加热不均。这种钢坯温度不均的现象一般表现在以下几个方面：一是钢坯上下温度不均，一般称为“阴阳面”。我们通常把温度低的一面称为阴面，把温度高的一面称为阳面。有“阴阳面”的钢坯在轧制过程中，容易产生弯曲和扭转现象，严重时会发生顶坏导卫板和缠辊事故。 二是钢坯的内外温度不均。通常是由于加热速度过快、加热时间过短，从而形成钢的表面温度高而钢的中心部分温度低的状态，我们一般称之为“黑心钢”。轧制“黑心钢”时会造成钢的延伸不均，使轧件产生应力，并容易产生裂纹，有时因为钢的内部温度过低，还会导致发生断辊的生产事故。 三是沿钢坯长度方向上的温度不均。轧制这种钢坯时轧机的辊跳值发生波动，造成轧件在长度方向上的尺寸不一致，给成品尺寸的公差控制带来困难。 防止钢坯加热不均可以采用以下措施： 1、控制钢坯的加热速度，确保加热时间。防止因速度过快、 时间过短造成钢坯的内外温差大，要尽量在低温阶段使 钢温达到一定温度后再考虑提高加热速度； 2、经常观察加热炉内钢坯的温度分布情况，正确调整加热 炉的温度，使沿炉宽各点的温度尽量保持均匀，以减少
坯料长度方向上的温度差； 3、均热段要有足够的保温时间，使钢坯的内外温差减小， 以保证在钢坯断面上的温度均匀； 4、在供热条件上（烧嘴的布置上）要保证钢坯的均匀受热。 由于燃料燃烧时热气流上升，所以炉内下加热的供热条 件比上加热差，因此在热负荷的分配上要注意下加热的 供热能力，确保下加热的温度比上加热温度高30℃左 右，以减少上下面的温度差； 5、采用无水冷滑轨或实底的均热床，尽量清除炉筋管处钢 坯的“黑印”； 6、采用炉体结构相对合理的加热炉，尽量增加钢坯受热面 的数量。如：以双面加热的推钢式加热炉（两个受热面）代替以单面加热的推钢式加热炉（一个受热面）；以步 进底式炉（三个受热面）代替双面加热的推钢式加热炉； 以步进梁式炉（四个受热面）代替步进底式炉等。 棒材厂：熊斌
钢的加热工艺 一、钢的加热缺陷 钢在加热过程中，炉子的温度和气氛必须调整得当，如果操作不当，会出现各种加热缺陷，如氧化、脱碳、过热、过烧等。这此缺陷影响钢的加热质量，重则造成废品，所以加热过程中必须严格执行工艺，避免上述缺陷产生。 (一)钢的氧化及其影响因素 钢在高温炉内加热时，由于炉气中含有大量的O2、CO2、H2O（六轧厂使用的燃气为高炉煤气，主要由可燃成分CO、H2、CH4和不可燃成分CO2、N2组成，其中CO占30%左右，H2和CH4的数量很少，高炉煤气含有大量的CO2和N2，约占60%～70%）。钢的表面层要发生氧化。氧化不仅造成钢的直接损失——成材率下降，而且在除鳞不净的情况下轧制会将氧化铁屑压入钢的表面而造成成品钢材表面麻点缺陷。如果氧化层过深，会使钢锭的皮下气泡暴露，轧后造成废品。氧化铁皮的导热系数比钢低，所以钢表面上覆盖了氧化铁皮，双恶化了传热条件，降低了炉子生产率，增加了能源的消耗。 钢的氧化影响因素有：加热温度、加热时间、炉气成分、钢的成分，这此因素中加热温度、炉气成分、钢的成分对氧化速度有较大的影响，而加热时间主要影响钢的烧损量。 1、加热温度的影响： 因为氧化是一种扩散的过程，所以温度的影响非常显著，温度愈高，扩散愈快，氧化速度愈大，常温下钢的氧化速度非常缓慢，600℃以上时开始有显著变化，钢温达到900℃以上时，氧化速度急剧增长，氧化铁皮生成量与温度之间有如下关系： 钢温/℃900 1000 1100 1200 烧损量比值 1 2 3.5 7 2、钢的成分： 对于碳素钢随其C含量的增加，钢的烧损量有所下降，这是由于钢中的C 氧化后，部分生成CO而阻止了氧化性气体向钢内扩散的结果，因此在同样的 加热条件下，高碳钢相对低碳钢的烧损要轻。合金元素如Cr、Ni等极易被氧化成为相应的氧化物，但是由于它们生成的氧化物薄层组织结构十分致密又很稳 定，这一薄层氧化膜起到了防止钢的内部基体免遭再氧化的作用，因此铬钢、 铬镍钢、铬硅钢等都具有很好的搞高温氧化的性能。 3、加热时间的影响： 在同样的条件下，加热时间越长，钢的氧化烧损量就越多，所以加热时应尽可能缩短加热时间。 (二)脱碳 钢在加热时，在生成氧化铁皮的基础上，由于高温炉气的存在和扩散作用，未氧化的钢表面层中的碳原子向外扩散，炉气中的氧原子也透过氧化铁皮向里扩散，当二种扩散会合时，碳原子被烧掉，导致未氧化的钢表面层中化学成分贫碳，这种现象叫做脱碳。 碳是决定钢性质的主要元素之一，脱碳使钢的硬度、耐磨性、疲劳强度、冲击韧性、使用寿命等力学性能显著降低。对工具钢、滚珠轴承钢、弹簧钢、高碳钢等
热轧带钢缺陷图谱
————————————————————————————————作者: ————————————————————————————————日期: ?

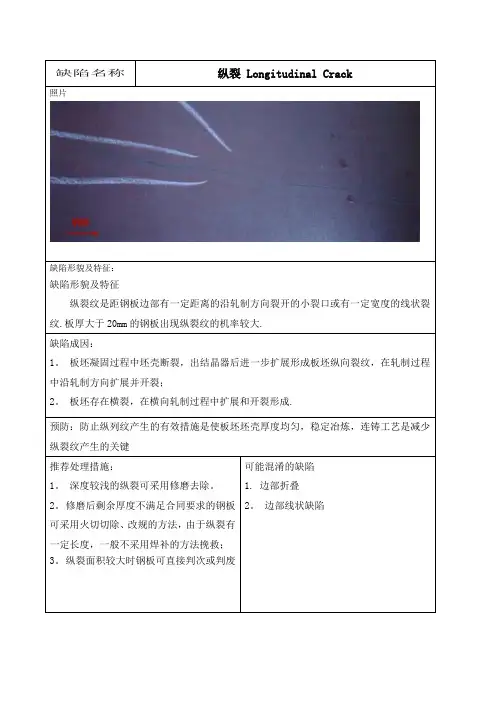

热轧带钢外观缺陷 Visual Dｅfects iｎHot Rolled Ｓtｒｉp 2．1 不规则表面夹杂(夹层)(IrｒeguｌaｒShelｌs） 【定义与特征】 板带钢表面的薄层折叠,缺陷常呈灰白色,其大小、形状不一，不规则分布于板带钢表面。【产生原因】 板坯表面或皮下有非金属夹杂，这些夹杂在轧制过程中被破碎或暴露而形成夹层状折叠。【预防与纠正】 优化炼钢、精炼工艺,提高钢质纯净度。 【鉴别与判定】 肉眼检查，钢板和钢带不得有夹层。 2.2 带状表面夹杂(夹层）(Sｅams)
【定义与特征】 板带钢表面的夹杂呈线状或带状不规则地沿轧向分布，有时以点状或舌状逐渐消失。【产生原因】 板坯皮下的夹杂在轧制出现剧烈延伸、破裂而造成。 【预防与纠正】 优化炼钢、精炼工艺，提高钢质纯净度。 【鉴别与判定】 肉眼检查,钢板和钢带不得有夹层。 2.3 气泡(Blisｔers)
【定义与特征】 板带钢表面凸起内有气体，分布无规律，有闭口气泡和开口气泡之分。 【产生原因】 板坯由于大量气体在凝固过程中不能逸出，被封闭在内部而形成气体夹杂。在热轧时,空洞与孔穴被拉长,并随着轧材厚度减薄,被带至产品的表面或边部。最终，高的气体压力使产品表面或边部出现圆顶状的凸起物或挤出物。 【预防与纠正】 优化精炼工艺，保证吹氩时间，使钢水搅拌均匀，避免气体残留；保证中间包烘烤时间；保护渣要符合工艺要求,避免受潮。 【鉴别与判定】 肉眼检查,钢板和钢带不得有气泡。 2.4 结疤(重皮）(Ｓcａbs)
编订：__________________ 单位：__________________ 时间：__________________ 砌体工程质量缺陷的防治 措施(正式) Deploy The Objectives, Requirements And Methods To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level. Word格式 / 完整 / 可编辑
文件编号：KG-AO-4252-25 砌体工程质量缺陷的防治措施(正 式) 使用备注：本文档可用在日常工作场景，通过对目的、要求、方式、方法、进度等进行具体、周密的部署，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常工作或活动达到预期的水平。下载后就可自由编辑。 我们在砌体工程施工过程中，往往受砌体砂浆配合比设计不合理、现场搅拌制备条件差、强度偏低、和易性差、沉底结硬、砌体组砌方法不当、墙体留槎位置不合理、拉结钢筋被遗漏、砌块墙体裂缝等诸多因素的影响，造成了砌体结构上会出现一些常见的质量缺陷。如砌体表面水平灰缝弯曲不平直，灰缝厚度不致，出现“螺丝”墙，垂直灰缝歪斜，灰缝宽窄不匀，墙面不平；槎口以砖渣填砌，接槎砂浆填塞不严、墙体易产生沿楼板的水平裂缝，底层窗台中部竖向裂缝，顶层两端角部阶弱形裂缝以及砌块周边裂缝等现象。为了消除这些质量缺陷对砌体结构构件带来的不良影响，就必须采取科学合理有效的措施以达到结构构件的质量技术要求。
轧钢高线车间工艺操作规程 目录
1.上料工工艺规程 2 2.一号台操作工工艺规程 3 3.二号台操作工工艺规程 5 4.加热工工艺规程 6 5.三号台操作工工艺规程 19 6.粗轧调整工工艺规程 32 7.高线中轧调整工工艺规程 35 8. 高线预精轧350轧机调整工工艺规程 37 9. 高线预精轧2架轧机及精轧调整工工艺规程 39 10 A线双模块轧钢调整工工艺规程 54 11导卫工工艺规程 58 12装配工工艺规程 62 13风冷线管理工工艺规程 65 14集卷双芯棒操作工工艺规程 66 15头尾在线剪切工工艺规程 67 16打捆工工艺规程 68 17.盘卷称重工工艺规程 69 18标牌打印工工艺规程 70 19挂牌工工艺规程 70 20卸卷操作工工艺规程 71 21成品管理与码垛工工艺规程 71 22轧辊车工工艺规程 72 23铣工工艺规程 75 24样板工工艺规程 77 25辊环磨工工艺规程 78 工艺操作规程 1.上料工工艺规程 1.1岗位名称：上料工 1.2岗位职责：负责配合质量站检查验收入厂钢坯，并据质保书将钢坯堆放在批定垛位。对库存进行管理，对钢坯进行组坯入炉跑号，对不合格钢坯进行剔除。 1.3岗位工艺流程: 1.框图 2.工艺概述:炼钢厂连铸车间运送过来的钢坯,有冷坯和热坯经检查合格后,需要轧制的直接放在步进式上料台架上,经上料机构逐根向前移动移至挡钢钩，挡钢钩落下时单支落到钢槽。再由拨钢机逐根转入进炉辊道向前运行，辊道间有测长辊，用于钢坯测量。入炉辊道两侧有剔废装置如有弯曲、超差、超长、超短、脱方等不合格钢坯，经剔废装置剔出到剔废平台上，多根再一起吊走。合格钢坯逐步在入炉辊道上运行至步进炉内的悬臂辊上，经液压推钢机推入步进炉的静梁上。
杭州市住宅工程常见质量缺陷防治措施 100条(试行) 杭州市建设委员会 杭州市建设工程质量安全监督总站 2010年8月
目录 一、序言 二、编审人员 三、结构常见缺陷 1.砌体裂缝（6） 2.现浇混凝土结构裂缝（8） 四、使用功能常见缺陷 3、室内标高和几何尺寸偏差（10） 4、外墙渗漏（11） 5、门窗渗漏（13） 6、屋面渗漏（15） 7、楼地面渗漏（19） 8、管道渗漏（21） 9、地漏排水、除臭（21） 五、安全功能常见缺陷 10、安全玻璃（22） 11、栏杆、栏板、扶手（23） 12、电气接地、敷设（24） 13、防雷接地（24）
杭州市住宅工程常见质量缺陷防治措施 100条（试行） 序言 建筑工程常见质量缺陷是指建筑工程中经常发生的、较为常见的质量问题。例如：墙面开裂、渗漏；混凝土楼板裂缝；卫生间楼板、屋面渗漏；给、排水管道渗漏；阳台护栏高度不足；电器设备无防雷接地等。这些质量缺陷，有的影响观感质量，有的影响了建筑物的使用功能，严重的将影响到房屋的使用寿命。仔细分析这些缺陷产生的原因，总离不开影响工程质量的“人、机、料、法、环”这五大因素，这些缺陷大多数成型在施工实施阶段，因此在施工过程中加以预防、控制和治理就变成尤为重要。 2007年以来，杭州市出台了住宅分户检验制度，为住宅工程质量提升到了积极作用，推行住宅分户检验以来，从各年度分户检验缺陷的统计看，砌体、混凝土构件及粉刷裂缝；外墙、门窗、楼地面渗漏；管道渗漏和电器接地；栏杆扶手高度和安全玻璃应用占据着缺陷的主要项。为加大对住宅工程常见质量缺陷的防治，进一步提高住宅工程质量，根据国家的有关技术规范、标准,结合杭州市开展住宅分户检验以来出现的缺陷统计情况，和多年来各地对防治住宅工程质量缺陷的一些先进经验。杭州市建设工程质量安全监督总站编制了《杭州市住宅工程常见质量缺陷防治措施100条（试行）》（以下简称防治
钢坯加热工艺 加热工艺制度包括加热温度、加热速度、加热时间、加热制度等。 一、加热温度 钢的加热温度是指钢料在炉内加热完毕出炉时的表面温度。确定钢的加热温度不仅要根据钢种的性质，而且还要考虑到加工的要求，以获得最佳的塑性，最小的变形抗力，从而有利于提高轧制的产量、质量，降低能耗和设备磨损。实际生产中加热温度主要由以下几方面来确定。 A 加热温度的上限和下限 图1-1 Fe-C合金状态图（其中指出了加 热温度界限）
碳钢和低合金钢加热温度的选择主要是借助于铁碳平衡相图（图1-1）。当钢处于奥氏 体区其塑性最好，加热温度的理论上限应当是固相线AE （1400~1530℃），实际上由于钢中偏析及非金属夹杂物的存在，加热还不到固相线温度就可能在晶界出现熔化而后氧化，晶粒间失去塑性，形成过烧。所以钢的加热温度上限一般低于固相线温度100~150℃。碳钢的最高 线30~50℃。加热温度和理论过烧温度见表3-1。加热温度的下限应高于A c3 根据终轧温度再考虑到钢在出炉和加工过程中的热损失，便可确定钢的最低加热温度。终轧温度对钢的组织和性能影响很大，终轧温度越高，晶粒 集聚Array长大 的倾 向越 大， 奥氏
度还需结合压力加工工艺的要求。如轧制薄钢带时为满足产品厚度均匀的要求，比轧制厚钢带时的加热温度要高一些；坯料大加工道次多要求加热温度高些，反之小坯料加工道次少则要求加热温度低些等。这些都是压力加工工艺特点决定的。 高合金钢的加热温度则必须考虑合金元素及生成碳化物的影响，要参考相图，根据塑性图、变形抗力曲线和金相组织来确定。 目前国内外有一种意见，认为应该在低温下轧制，因为低温轧制所消耗的电能，比提高加热温度所消耗的热能要少，在经济上更合理。 二、加热速度 钢的加热速度通常是指钢在加热时，单位时间内其表面温度升高的度数，单位为℃/h。有时也用加热单位厚度钢坯所需的时间（min/cm）；或单位时间内加热钢坯的厚度（cm/min）来表示。钢的加热速度和加热温度同样重要。在操作中常常由于加热速度控制不当，造成钢的内外温差过大，钢的内部产生较大的热应力，从而使钢出现裂纹或断裂。加热速度愈大，炉子的单位生产率愈高，钢坯的氧化、脱碳愈少，单位燃料消耗量也愈低。所以快速加热是提高炉子各项指标的重要措施。但是，提高加热速度受到一些因素的限制，对厚料来说，不仅受炉子给热能力的限制，而且还受到工艺上钢坯本身所允许的加热速度的限制，这种限制可归纳为在加热初期断面上温差的限制，在加热末期断面上烧透程度的限制和因炉温过高造成加热缺陷的限制。下面分述它们对加热速度的影响： A 在加热初期，钢坯表面与中心产生温度差。表面的温度高，热膨胀较大，中心的温度低，热膨胀较小。而表面与中心是一块不可分割的金属
轧钢生产工艺流程介绍 1、棒材生产线工艺流程 钢坯验收f加热f轧制f倍尺剪切f冷却f剪切f检验f包装f计量f入库 (1)钢坯验收=钢坯质量是关系到成品质量的关键，必须经过检查验收。 ①、钢坯验收程序包括：物卡核对、外形尺寸测量、表而质量检查、记录等。 ②、钢坯验收依据钢坯技术标准和内控技术条件进行，不合格钢坯不得入炉。 (2)、钢坯加热 钢坯加热是热轧生产工艺过程中的重要工序。 ①、钢坯加热的目的 钢坯加热的目的是提高钢的塑性，降低变形抗力，以便于轧制；正确的加热工艺，还可以消除或减轻钢坯内部组织缺陷。钢的加热工艺与钢材质量、轧机产量、能量消耗、轧机寿命等各项技术经济指标有直接关系。 ②、三段连续式加热炉 所谓的三段即：预热段、加热段和均热段。 预热段的作用：利用加热烟气余热对钢坯进行预加热，以节约燃料。(一般预加热 到 300?450°C) 加热段的作用：对预加热钢坯再加温至1150?1250°C,它是加热炉的主要供热段，决定炉子的加热生产能力。 均热段的作用：减少钢坯内外温差及消除水冷滑道黑印，稳定均匀加热质量。 ③、钢坯加热常见的几种缺陷 a、过热钢坯在高温长时间加热时，极易产生过热现象。钢坯产生过热现象主要表现在钢的组织晶粒过分长大变为粗晶组织，从而降低晶粒间的结合力，降低钢的可塑
性。过热钢在轧制时易产生拉裂，尤其边角部位。轻微过热时钢材表面产生裂纹， 影响钢材表而质M和力学性能。 为了避免产生过热缺陷，必须对加热温度和加热时间进行严格控制。 b、过烧 钢坯在高温长时间加热会变成粗大的结晶组织，同时晶粒边界上的低熔点非金属化 合物氧化而使结晶组织遭到破坏，使钢失去应有的强度和塑性，这种现象称为过 烧。 过烧钢在轧制时会产生严重的破裂。因此过烧是比过热更为严重的一种加热缺陷。 过烧钢除重新冶炼外无法挽救。 避免过烧的办法：合理控制加热温度和炉内氧化气氛，严格执行正确的加热制度和 待轧制度，避免温度过高。 ( C、温度不均 钢坯加热速度过快或轧制机时产量大于加热能力时易产生这种现象。温度不均的钢坯，轧制时轧件尺寸精度难以稳定控制，且易造成轧制事故或设备事故。 避免方法：合理控制炉温和加热速度；做好轧制与加热的联系衔接。 d、氧化烧损 钢坯在室温状态就产生氧化，只是氧化速度较慢而己，随着加热温度的升高氧化速度加快，当钢坯加热到1100-1200°C时，在炉气的作用下进行强烈的氧化而生成氧化铁皮。氧化铁皮的产生，增加了加热烧损，造成成材率指标下降。 减少氧化烧损的措施：合理加热制度并正确操作，控制好炉内气氛。 e、脱碳 钢坯在加热时，表面含碳量减少的现象称脱碳，易脱碳的钢一般是含碳量较高的优
结疤（重皮） 图1 图2 1.缺陷特征 附着在钢带表面，形状不规则翘起的金属薄片称结疤。呈现叶状、羽状、条状、鱼鳞状、舌端状等。结疤分为两种，一种是与钢的本体相连结，并折合到板面上不易脱落；另一种是与钢的本体没有连结，但粘合到板面上，易于脱落，脱落后形成较光滑的凹坑。 2.产生原因及危害 产生原因： ①板坯表面原有的结疤、重皮等缺陷未清理干净，轧后残留在钢带表面上；
②板坯表面留有火焰清理后的残渣，经轧制压入钢带表面。 危害：导致后序加工使用过程中出现金属剥离或产生孔洞。 3.预防及消除方法 加强板坯质量验收，发现板坯表面存在结疤和火焰清理后残渣应清理干净。气泡 图1 开口气泡 图2 开口气泡 1.缺陷特征
钢带表面无规律分布的圆形或椭圆形凸包缺陷称气泡。其外缘较光滑，气泡轧破后，钢带表面出现破裂或起皮。某些气泡不凸起，经平整后，表面光亮，剪切断面呈分层状。 2.产生原因及危害 产生原因： ①因脱氧不良、吹氮不当等导致板坯内部聚集过多气体； ②板坯在炉时间长，皮下气泡暴露或聚集长大。 危害：可能导致后序加工使用过程中产生分层或焊接不良。 3.预防及消除方法 ①加强板坯质量验收，不使用气泡缺陷暴露的板坯； ②严格按规程加热板坯，避免板坯在炉时间过长。
压入氧化铁皮 图1 一次（炉生）氧化铁皮（压入） 图2 二次氧化铁皮（轧制过程产生）
图3 二次氧化铁皮(轧辊氧化膜脱落) 1.缺陷特征 热轧过程中氧化铁皮压入钢带表面形成的一种表面缺陷称压入氧化铁皮。按其产生原因不同可分为炉生（一次）氧化铁皮、轧制过程中产生的（二次）氧化铁皮或轧辊氧化膜脱落压入带钢表面形成的（二次）氧化铁皮。 2.产生原因及危害 产生原因： ①钢坯表面存在严重纵裂纹； ②钢坯加热工艺或加热操作不当，导致炉生铁皮难以除尽； ③高压除鳞水压力低、喷嘴堵塞等导致轧制过程中产生的氧化铁皮压入带钢表面； ④轧制节奏过快、轧辊冷却不良等导致轧辊表面氧化膜脱落压入带钢表面。 危害：影响钢带表面质量和涂装效果。 3.预防及消除方法 ①加强钢坯质量验收，表面存在严重纵裂纹的板坯应清理合格后使用； ②合理制订钢坯加热工艺，按规程要求加热板坯； ③定期检查高压除鳞水系统设备，保证除鳞水压力，避免喷嘴堵塞；

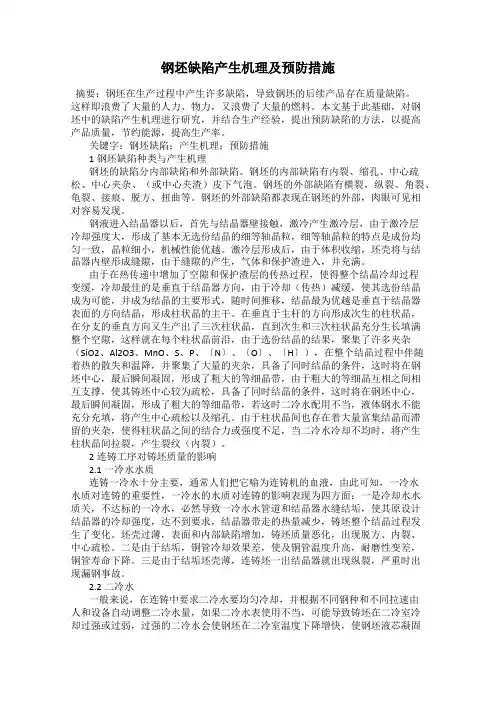

连铸方坯的缺陷及其处理 1 表面缺陷 1.1 气孔和针孔 定义 : 垂直铸坯表面并在铸坯表面肉眼可见的小气孔并可能以针孔的形式深入表面。 原因 : 钢水脱氧不足、凝固时产生一氧化碳; 脱氧后又钢流二次氧化吸收的气体; 结晶器保护渣质量不合要求; 钢包及中间包烘烤不好 改进方法: 钢水完全脱氧; 不浇注过氧化的钢水; 保持浇注温度;（注温不能过高） 使用干燥的钢水罐及中间罐; 保护渣不能受潮，摆放时间不能太久。 1.2 坯头气孔及针孔 定义: 同1.1,但仅出现在每次浇注的第一根钢坯坯头处 原因: 钢液温度太低; 结晶器中钢水氧化; 保护渣受潮或杂质多; 结晶器内壁上有冷凝水; 引锭头潮湿; 填入结晶器中切屑及废钢有锈、有油或潮湿; 中间罐内衬及钢水罐内衬潮湿; 改进方法: 保持浇注温度; 采用适宜的保护渣; 采用干燥和洁净的废钢及切屑; 绝对避免在结晶器内壁及锭头上产生冷凝水; 干燥及烘烤中间罐; 1.3 夹渣 定义: 表面分布不均匀的夹渣,有时针孔和渣聚集,呈疏松态的外观
原因: 由保护渣耐火材料颗粒和钢水氧化产物以及出钢渣等引起,随着钢流带入并被卷至铸坯表面。 改进方法: 用挡渣出钢; 采用适宜的保护渣及耐火材料; 钢水不能过氧化，注温要合适。 1.4 振动波纹及折叠 定义: 在与铸坯轴线垂直方向上,铸坯表面上以均匀间距分布的波纹振痕，在不利的情况下出现折叠。 原因: 浇注速度波动大,使结晶器中钢液面不稳定。 改进方法: 保持均匀的浇注速度，稳定结晶器钢水液面。 调整振动频率使其与拉速相适应。 1.5 结疤与重皮 定义: 铸坯角部和表面上出现的疤痕 原因: 由于结晶器内坯壳破裂、钢水渗入到结晶器和铸坯之间的夹缝，以及保护渣结块造成。 改进方法: 保证结晶器具有准确的锥度，当结晶器使用时间过长而磨损会使坯壳过早脱离结晶器内壁而导致坯壳破裂。 1.6 分层: (双浇) 定义: 铸坯中间出现分界层 原因: 浇注中断又重新开始浇注时,使两次浇注连接出现重接。 改进方法: 浇注过程中不要断流，拉速要相对稳定，不要忽高忽低。 1.7 纵裂 定义: 分布在铸坯角部的纵向裂纹, 角部纵裂常是拉漏的预兆。 原因: 针孔、气泡及夹杂; 结晶器内坯壳不均匀冷却; 由于铜结晶器中和足辊上有沟槽,缺口,渣子等而引起裂纹; 结晶器壁磨损或单面磨损使该处坯壳提前脱离结晶器壁; 浇注速度过高或浇注温度过高,坯壳厚度薄; 足辊对位不准; 二次冷却水不均匀;
地面工程质量缺陷及防治措施 一、板块地面空鼓 1、存在现象 花岗岩、大理石板块铺设不牢固，用小锤敲击有空鼓声，人走动时板块有松动现象。 2、产生原因 ①基层表面清理不干净或浇水湿润不够，涂刷水泥浆结合层不均匀或涂刷时间过长，水泥浆风干结硬，不起粘结作用，造成板块与基层一起空鼓。 ②板块面层铺设前，背面浮灰没有刷净和浸水湿润，若在施工中直接将干燥的板块进行铺贴，水泥砂浆中的水分很快应被板块吸去，极易造成砂浆脱水而影响其凝结硬化，降低砂浆强度，影响砂浆与基层、砂浆与板块的粘结。 ③铺设砂浆应为干硬性水泥砂浆，如果加水较多或砂浆不振实、不平整、易造成板块层空鼓。 3、防治措施 ①基层表面应清理干净，并浇水湿润，但不得有积水，以保证垫层与基层结合良好。基层表面涂刷纯水泥浆应均匀，并做到随刷随铺水泥砂浆结合层。 ②板块面层在铺设前，应浸水湿润，并将石板背面浮灰、杂物清扫干净，等板块达到面干饱和时铺设最佳。 ③结合层为干硬性水泥砂浆的配合比常用1：2—1：3，
采用不低于325#普通硅酸盐水泥、粗中砂（含泥量小于3%），水泥砂浆稠度以2—4cm为宜。干硬性水泥砂浆虚铺厚度要控制好（一般为 2.5—3.0cm）。板块应进行试铺，试铺时板块应对好纵横缝，并用皮锤轻敲，使砂浆密实。板块铺设合格后搬起石板，检查砂浆结合层是否平整、密实，增补砂浆浇一层水灰比为0.5左右的纯水泥浆后，再铺设原板，四角同时落下，并用水平尺找平。 ④板块铺设后，于第二天对板块缝进行灌浆。灌浆前应将缝内松散砂浆清掉，灌缝应分几次进行。 二、板块面层接缝处不平、缝隙不均 1、存在现象 花岗岩、大理石板块铺贴后，相邻板块处出现接缝不平、缝隙不均等现象。 2、产生原因 ①板块本身厚薄不均，几何尺寸不准，有翘曲、歪斜等 缺陷，事先挑选不严，使铺贴后造成拼缝处不平、缝 隙不均等现象。 ②铺贴板块面层时未用水平尺找平，板缝不通长拉线，易使板块接头不平及缝隙不均。 ③板块面层铺贴后，成品保护不好，在养护期间过早上人行走或使用，板缝也宜形成高低不平。 3、防治措施
. . 目录 第一章建立质量管理体系及防治步骤 第一节概述 (1) 第二节质量通病防治的步骤 (1) 第三节质量通病防治措施 (3) 第二章建筑工程主要质量通病防治措施 第一节工程质量预控保证措施 (5) 第二节主要分部分项工程质量控制措施方案 (6) 施工质量验收单 (24)
第一章建立质量管理体系及防治步骤 第一节概述 建筑工程质量通病是指建筑工程中经常发生的，普遍存在的一些工程质量问题，由于量大面广，因此是对工程质量影响较大的质量问题，是我们施工质量管理中应控制的重要方面。质量通病是现场质量管理中的重点，从孤立地看其形成的质量问题好象不严重，但实际上因其在施工全过程发生的面广（各专业施工都存在有不同程度的质量通病）、频次高（不断地消除又不断地发生，有的是重复发生），可能发生在工程的任何部位，因此其造成的危害是很大的，降低了工程局部质量及影响了工程总体质量。消除已产生的质量问题需要时间，某部位或工序的质量问题可能会对后续工序的施工工期造成影响，因此影响了工期。 治理质量通病，使其发生被控制在最低程度，关键在于治理目标明确（即在分析各类质量通病对工程质量和企业形象影响程度的基础上，在分析自身薄弱环节的基础上明确要重点防治和加强防的是哪些质量问题），防治措施可行及落实，监督人员落实及职责落实，同时还必须奖罚落实，治理质量通病，重点抓“预防、控制”和“奖罚”，工程施工过程中，与质量有关的各项目部及施工人员认真按要求去做了，则通病的防治就会取得较好效果。 第二节质量通病防治的步骤 建立施工现场质量管理体系，并确保其真正的有效运行，有效运行的质量管理体系，可以确保产品质量和服务质量达到顾客满意。 从目前公司的现场（项目上）质量体系运行情况看，在管理上比前几年的确有了提高，全体项目部施工员和施工班组的认识也有了改变。
钢坯加热温度范围的制定 摘要：钢的加热对于钢材质量、产量、能耗以及机械寿命等都直接相关，采取正确的加热温度可以提高钢的塑性，降低热加工时的变形抗力按时为轧制机械提供加热质量优良的钢坯，以保证轧制优质、高产低耗。反之，如果加热不当则可能会造成过热过烧、加热不均等缺陷，严重影响钢材的质量，同时会使设备磨损增加动力的消耗。由此可见加热温度范围制定的重要性。为此我们应当掌握加热工艺的基本知识，参考铁碳相图、塑性图、及变形抗力图等资料，分析不同因素对加热温度的影响才能综合确定以便能够正确制定钢的加热温度，尽量防止加热缺陷的产生。以便获得良好的钢材质量和组织性能。 关键词：加热温度加热工艺奥氏体合金元素 前言 随着钢材生产技术的不断发展及市场对钢材产品质量要求的不断提高，在激烈竞争的条件下，为了获得良好的钢材表面质量和组织性能，对加热工艺、热处理工艺及加热温度制定的研究和应用就显得非常重要了。 1钢坯的加热温度 1.1钢坯加热温度的概念 钢的加热温度就是指钢料在炉内加热终了出炉时钢料表面的温度。 1.2 钢坯加热的目的 （1）提高钢的塑性，以降低钢在热加工时的变形抗力，从而减少轧制中轧辊的磨损和断辊等机械设备事故。 （2）使钢锭内外温度均匀，初轧前在均热炉中对钢锭的加热主要目的就是为了缩小表面和中心的温差，以避免由于温度过大而造成成品的严重缺陷和废品。
（3）改变金属的结晶组织或消除加工时所形成的内应力。轧材成品经过加热退火或常化等热处理过程后可以等到所要求的金相组织，从而使成材的机械性能得到了很大的提高。有时钢锭在浇铸过程中会带来组织缺陷：比如高速钢中组织的偏析，通过高温下长时间保温后，就可以消除或减轻这类缺陷。 1.3钢坯的最高加热温度、最低加热温度 根据终轧温度再考虑到钢在出炉和加工过程的热损失及工艺要求，便可确定钢的最低加热温度。 确定最高加热温度按照固相线以下100～150℃而定。下表1为碳钢的最高加热温度（Tm）和理论过烧温度T与含碳量间的值，其间大致关系如表1： Tm＝0.95T℃ 表1 1.4不同钢种的加热温度 1.4.1优质碳素结构钢 对优质结构碳素钢选择加热温度时，除参考铁碳平衡相图外还要考虑钢表面脱碳问题，为了不至使脱碳层超出规定的标准，应适当降低一些加热温度。钢的加热温度也不应该过低，即加热温度的下线应保证终轧温度在奥氏体区即一般为A 以上30～50°C，固相线以下100～150°C左右的地方。终轧温度对钢的组织和c3 性能影响很大。一般来说终轧温度越高晶粒集聚长大的倾向越大，而奥氏体晶粒
