地下室后浇带防渗漏施工工法

地下室底板后浇带上下双层盲沟排水防渗漏系统施工工法

地下室底板后浇带上下双层盲沟排水防渗漏系统施工工法

一、前言地下室底板后浇带上下双层盲沟排水防渗漏系统施工工法是一种应用于地下室工程的新型施工方法。该工法通过采取科学的施工工艺和技术措施，能够有效地解决地下室底板的排水和防渗漏问题，并同时提高地下室底板的抗渗性能。

二、工法特点1. 双层盲沟设计：该工法采用了上下双层盲沟设计，即在地下室底板上部和下部分别设置盲沟，以增加排水能力和减少水压对底板的影响。2. 排水系统完善：双层盲沟内装设有排水管道，通过排水管道将地下室底板积水引导至地下水源或污水处理系统，以保持地下室内部的干燥和清洁环境。3. 防渗漏性能优越：通过施工工艺和技术措施的合理组织，该工法能够有效防止地下室底板发生渗漏，保障地下室的结构稳定和使用安全。

三、适应范围该施工工法适用于各种类型地下室工程，包括住宅地下室、商业地下室、停车场地下室等，可广泛应用于不同地理和气候条件下的地下室建设项目。

四、工艺原理1. 施工工法与实际工程之间的联系：通过科学设计和合理施工，该工法能够实现地下室底板的排水和防渗漏要求，为实际工程提供可靠的基础保障。2. 采取的技术措施：该工法主要采取盲沟布置、防水层设置和排水管道连接等技术措施，以提高地下室底板的排水和防渗漏性能。

五、施工工艺1. 盲沟布置：根据设计要求，在地下室底板上部和下部设置盲沟，盲沟的宽度和间距应根据设计要求合理确定。2. 防水层设置：在地下室底板上部和下部的混凝土中设置防水层，防水层可采用高分子聚合物防水卷材或涂料等，以提高地下室底板的防渗漏能力。3. 排水管道连接：将地下室底板上部和下部的盲沟通过排水管道连接起来，确保地下室底板积水能够顺利排出。

六、劳动组织施工过程中需要组织相关的劳动力，包括施工队伍和技术人员，根据施工进度和工艺要求进行协调和管理。

七、机具设备1. 盲沟布置：盲沟布置需要使用挖掘机、拓展机等设备。2. 防水层设置：防水层设置需要使用滚筒、打磨机等设备。3. 排水管道连接：排水管道连接需要使用管道连接器、焊接机等设备。

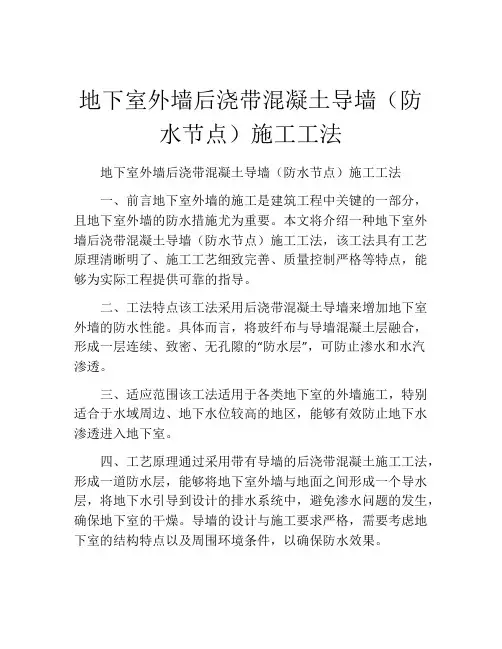

地下室外墙后浇带混凝土导墙（防水节点）施工工法

地下室外墙后浇带混凝土导墙（防水节点）施工工法

一、前言地下室外墙的施工是建筑工程中关键的一部分，且地下室外墙的防水措施尤为重要。本文将介绍一种地下室外墙后浇带混凝土导墙（防水节点）施工工法，该工法具有工艺原理清晰明了、施工工艺细致完善、质量控制严格等特点，能够为实际工程提供可靠的指导。

二、工法特点该工法采用后浇带混凝土导墙来增加地下室外墙的防水性能。具体而言，将玻纤布与导墙混凝土层融合，形成一层连续、致密、无孔隙的“防水层”，可防止渗水和水汽渗透。

三、适应范围该工法适用于各类地下室的外墙施工，特别适合于水域周边、地下水位较高的地区，能够有效防止地下水渗透进入地下室。

四、工艺原理通过采用带有导墙的后浇带混凝土施工工法，形成一道防水层，能够将地下室外墙与地面之间形成一个导水层，将地下水引导到设计的排水系统中，避免渗水问题的发生，确保地下室的干燥。导墙的设计与施工要求严格，需要考虑地下室的结构特点以及周围环境条件，以确保防水效果。 五、施工工艺1. 准备工作：确定施工方案、制定施工计划、组织劳动力和材料供应等。2. 后浇带混凝土导墙施工：将导墙布与混凝土搅拌均匀，倒入导墙模板中，并利用振动棒进行震实。导墙布覆盖在混凝土表面，确保与混凝土融合。3.

后浇带混凝土施工：根据设计要求，进行混凝土的配制和浇筑，

确保彻底填满导墙，并利用抹灰机将混凝土表面抹平。4. 养护：对刚浇筑的混凝土进行适当养护，保持足够的湿度，防止开裂。

六、劳动组织根据具体项目规模确定劳动力组织，包括施工队伍、安全人员、质检人员等。

七、机具设备该工法需要的机具设备主要包括混凝土搅拌机、导墙模板、振动棒、抹灰机等。

八、质量控制该工法的质量控制主要包括导墙混凝土配合比的控制、导墙布与混凝土的融合质量监测、混凝土浇筑的均匀性检验等，以确保施工质量达到设计要求。

九、安全措施施工中需遵守相关安全规范，对作业区域进行隔离、设置警示标识，施工人员应佩戴必要的防护设备，并进行相关安全培训，提高施工安全意识。

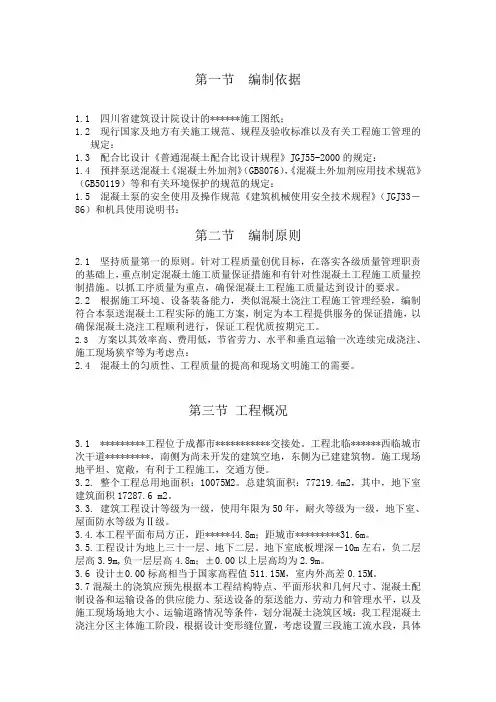

第一节 编制依据

1.1 四川省建筑设计院设计的******施工图纸；

1.2 现行国家及地方有关施工规范、规程及验收标准以及有关工程施工管理的规定：

1.3 配合比设计《普通混凝土配合比设计规程》JGJ55-2000的规定：

1.4 预拌泵送混凝土《混凝土外加剂》（GB8076），《混凝土外加剂应用技术规范》（GB50119）等和有关环境保护的规范的规定：

1.5 混凝土泵的安全使用及操作规范《建筑机械使用安全技术规程》（JGJ33－86）和机具使用说明书：

第二节 编制原则

2.1 坚持质量第一的原则。针对工程质量创优目标，在落实各级质量管理职责的基础上，重点制定混凝土施工质量保证措施和有针对性混凝土工程施工质量控制措施。以抓工序质量为重点，确保混凝土工程施工质量达到设计的要求。

2.2 根据施工环境、设备装备能力，类似混凝土浇注工程施工管理经验，编制符合本泵送混凝土工程实际的施工方案，制定为本工程提供服务的保证措施，以确保混凝土浇注工程顺利进行，保证工程优质按期完工。

2.3 方案以其效率高、费用低，节省劳力、水平和垂直运输一次连续完成浇注、施工现场狭窄等为考虑点：

2.4 混凝土的匀质性、工程质量的提高和现场文明施工的需要。

第三节 工程概况

3.1 *********工程位于成都市***********交接处。工程北临******西临城市次干道*********，南侧为尚未开发的建筑空地，东侧为已建建筑物。施工现场地平坦、宽敞，有利于工程施工，交通方便。

3.2. 整个工程总用地面积：10075M2。总建筑面积：77219.4m2，其中，地下室建筑面积17287.6 m2。

3.3. 建筑工程设计等级为一级，使用年限为50年，耐火等级为一级，地下室、屋面防水等级为Ⅱ级。

3.4.本工程平面布局方正，距*****44.8m；距城市*********31.6m。

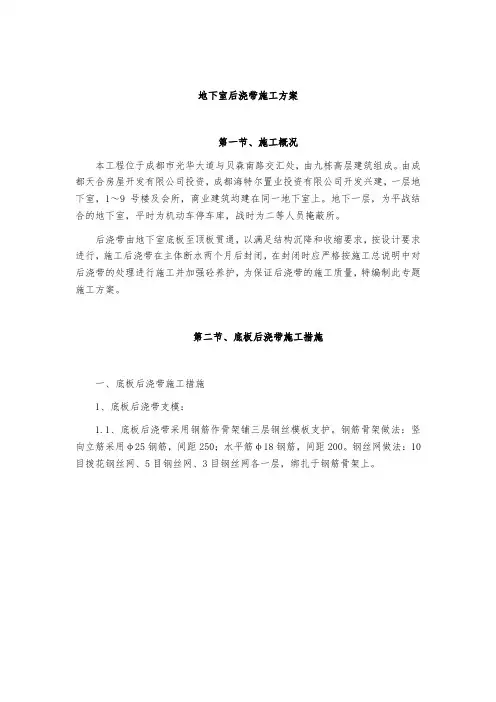

地下室后浇带施工方案

第一节、施工概况

本工程位于成都市光华大道与贝森南路交汇处，由九栋高层建筑组成。由成都天合房屋开发有限公司投资，成都海特尔置业投资有限公司开发兴建，一层地下室，1～9号楼及会所，商业建筑均建在同一地下室上。地下一层，为平战结合的地下室，平时为机动车停车库，战时为二等人员掩蔽所。

后浇带由地下室底板至顶板贯通，以满足结构沉降和收缩要求，按设计要求进行，施工后浇带在主体断水两个月后封闭，在封闭时应严格按施工总说明中对后浇带的处理进行施工并加强砼养护，为保证后浇带的施工质量，特编制此专题施工方案。

第二节、底板后浇带施工措施

一、底板后浇带施工措施

1、底板后浇带支模：

1.1、底板后浇带采用钢筋作骨架铺三层钢丝模板支护。钢筋骨架做法：竖向立筋采用φ25钢筋，间距250；水平筋φ18钢筋，间距200。钢丝网做法：10目拨花钢丝网、5目钢丝网、3目钢丝网各一层，绑扎于钢筋骨架上。

（附图一）

1.2、为保证结构施工质量，后浇带钢筋骨架不得焊于底板钢筋上，为抵抗砼侧压力加设斜拉筋和水平拉筋。

（附图二）

1.3、后浇带支模施工要求：钢板止水片严禁钻孔，止水片处立筋应断开，与止水片的锚固筋焊接。

二、底板后浇带的保护措施

1、底板后浇带施工构造 后浇带放置期间，为了避免后浇带长期被水浸泡，便于杂物的清除，在浇筑底板垫层时，在后浇带处浇筑一条300mm厚的砼土带，带内形成排水沟，排水沟按1%的坡度向后浇带内设置的集水坑放坡，集水坑间距10m，发生集水时用小型水泵抽排。

2、后浇带临时封闭措施

后浇带放置期间，为防止杂物、污水进入带内，采取以下封闭措施：在底板后浇带两侧砌筑120宽，120高的砖带。砌体为M10。砂浆用MU5；砖带与底板面转角处用1：2水泥砂浆抹灰。上部用18mm厚胶合板板封闭。

三、梁、板后浇带施工方法

1、梁、板后浇带支模

梁、板后浇带支模采用钢筋骨架铺钢丝网支护，参底板后浇带做法。
