地下室后浇带施工规范

施工技术　广东建材２００８年第１０期　

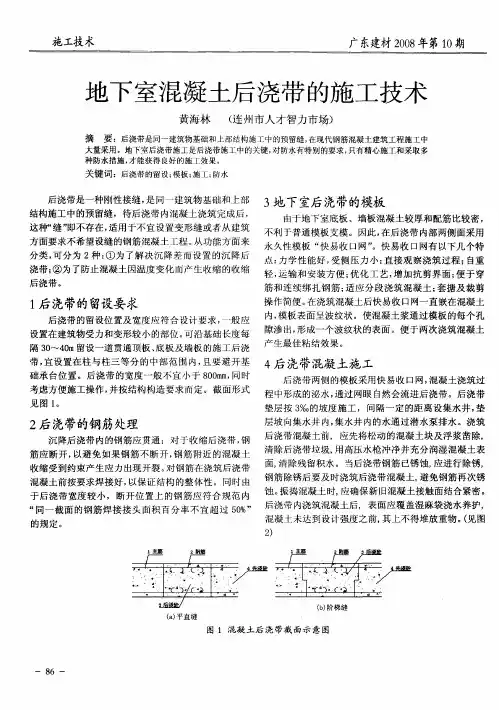

地下室混凝土后浇带的施工技术　

黄海林　（连州市人才智力市场）　

摘　要：后浇带是同一建筑物基础和上部结构施工中的预留缝，在现代钢筋混凝土建筑工程施工中　大量采用。地下室后浇带施工是后浇带施工中的关键，对防水有特别的要求，只有精心施工和采取多　种防水措施，才能获得良好的施工效果。　关键词：后浇带的留设；模板；施工；防水　

后浇带是一种刚性接缝，是同一建筑物基础和上部　结构施工中的预留缝，待后浇带内混凝土浇筑完成后，　

这种“缝”即不存在，适用于不宜设置变形缝或者从建筑　方面要求不希望设缝的钢筋混凝土工程。从功能方面来　

分类，可分为２种：①为了解决沉降差而设置的沉降后　浇带；②为了防止混凝土因温度变化而产生收缩的收缩　后浇带。　

１后浇带的留设要求　

后浇带的留设位置及宽度应符合设计要求，一般应　设置在建筑物受力和变形较小的部位。可沿基础长度每　隔３０￣４０ｍ留设一道贯通顶板、底板及墙板的施工后浇　带，宜设置在柱与柱三等分的中部范围内，且要避开基　

础承台位置。后浇带的宽度一般不宜小于８００ｍｍ，同时　考虑方便施工操作，并按结构构造要求而定。截面形式　见图１。　

２后浇带的钢筋处理　

沉降后浇带内的钢筋应贯通；对于收缩后浇带，钢　筋应断开，以避免如果钢筋不断开，钢筋附近的混凝土　收缩受到约束产生应力出现开裂。对钢筋在浇筑后浇带　

混凝土前按要求焊接好，以保证结构的整体性。同时由　于后浇带宽度较小，断开位置上的钢筋应符合规范内　“同一截面的钢筋焊接接头面积百分率不宜超过５０％”　

的规定。　

一８６—　３地下室后浇带的模板　

由于地下室底板、墙板混凝土较厚和配筋比较密，　不利于普通模板支模。因此，在后浇带内部两侧面采用　

永久性模板“快易收口网”。快易收口网有以下几个特　点：力学性能好，受侧压力小；直接观察浇筑过程；自重　轻，运输和安装方便；优化工艺，增加抗剪界面；便于穿　

筋和连续绑扎钢筋；适应分段浇筑混凝土；套搪及裁剪　操作简便。在浇筑混凝土后快易收口网一直嵌在混凝土　内，模板表面呈波纹状。使混凝土浆通过模板的每个孔　

-６４-中国科技信息２０１０年第１期 ＣＨＩＮＡ　ＳＣＩＥＮＣＥ　ＡＮＤ　ＴＥＣＨＮＯＬＯＧＹ　ＩＮＦＯＲＭＡＴＩＯＮ　Ｊａｎ．２０１０工　程

在建筑物的施工过程中，混凝土裂缝是其质量通病。为了防止现浇钢筋混凝土结构由于温度、收缩不均而可能产生的有害裂缝，按照设计或施工规范要求，在板（包括基础底板）、墙、梁相应位置留设临时性的施工缝，起到消化沉降收缩变形的作用，将结构暂时划分为若干部分，经过构件内部收缩，根据工程需要在若干时间后再浇捣该施工缝的混凝土，填实补平，从而将结构连成整体，这就是后浇带施工。由于后浇带具有解决沉降差，减少温度收缩影响，减少收缩应力的作用，后浇带可分为为解决高层建筑主楼与裙房的沉降差而设置的沉降后浇施工带，为防止混凝土凝结收缩开裂而设置的收缩后浇施工带，以及为防止混凝土因温度变化拉裂而设置的温度后浇施工带。通过设置后浇带，大体积混凝土可分块施工，简化了建筑结构设计，提高了建地下室底板后浇带施工朱日新　新世纪建设集团有限公司摘 要目前，不少地下室的顶板、外墙、内墙、底板均设置了后浇带。后浇带作为混凝土早期短时间释放约束力的一种技术措施，在建筑工程中已被广泛应用，然而，施工中如果不严格按照施工规范和设计要求进行，处理不当也极易发生轻则开裂渗漏，重则危及建筑物结构安全的质量事故，因此，对于地下室后浇带的施工管理，要给予高度重视，严格规范，避免质量通病和事故的发生。关键词地下室；后浇带；混凝土；裂缝筑物的整体性，同时也减少了渗漏水的因素。现今，很多建筑房屋都设有后浇带。同样，对于地下室的施工，本应设置沉降缝，但因使用功能要求不宜分开，所以也设后浇带来取代沉降缝。一、地下室底板后浇带施工方法地下室底板后浇带施工方法：1）在后浇带下方延伸浇筑素混凝土垫层。2）素混凝土垫层上方浇筑设置配筋垫层，绑扎地下室底板配筋垫层的一侧钢筋，并在配筋垫层中间配合设置相应的排污沟和伸缩缝，伸缩缝处防放置橡胶止水带，同时对排污沟和伸缩缝相应侧进行支模，浇筑混凝土到该侧配筋垫层。拆除排污沟、伸缩缝一侧模板，在橡胶止水带下部的伸缩缝内放置泡沫塑料板，然后以上述方法对配筋垫层的另一侧进行浇筑。3）对后浇带进行清理，待工程主体结构施工完成、沉降稳定后，浇筑后浇带混凝土，最后进行后浇带封闭。此施工方法大大减少了后浇带两侧松动混凝土凿除的工作量，有利于保证地下室底板与配筋垫层可靠连接，避免地下室底板与配筋垫层之间因收缩产生裂缝，有效阻止后浇带封闭之前地下水的进入，保持地下室的干燥。另外还避免了地下室底板下皮钢筋被水泥浆或杂物埋没，既减少了人工清理强度，又大大提高了后浇带的施工质量。二、地下室底板后浇带施工要求1、编制全面、细致的技术交底方案，将后浇带施工的每道工序、每个施工环节详细写进技术方案交底内容；认真组织好施工技术交底，让每个作业人员熟悉和掌握所从事工作的技术、质量要求，将技术熟练地应用到后浇带的施工中，并派专业人员进行现场检查、督促和指导，保证施工质量。2、后浇带施工中所选择的防水材料——复合防水卷材、橡胶止水带、遇水膨胀止水条等，要对其进行对照型号、颜色及质量认定证书和产品合格证的初验，并经抽取一定数量的样品到专门机构进行各项指标的检验检测的复试，确认合格后方可用到实际工程中。3、后浇带在浇注混凝土前，必须将整个混凝土表面按照施工缝的要求进行处理，还要在后浇带施工缝处加强防护，最后设置栏杆维护，并在顶部用模板或铁皮做表面覆盖，用砂浆做出挡水带，以防止堆积垃圾及后续施工对后浇带接缝处产生污染。对混凝土施工缝的处理，要将后浇带内的杂物、垃圾、积水清理干净，清除水泥薄膜、表面松动的砂石和软弱混凝土层，特别是后浇带槽内淤积的泥浆，要反复冲洗；要将两侧混凝土凿毛，用水冲洗干净，充分保持两侧混凝土湿润的同时，保持后浇带内清洁；做好钢筋的除锈工作，对于锈蚀严重的钢筋要降低等级使用，对于要添加新的钢筋要确保后浇带部位钢筋用量符合设计要求，防止后浇带内的钢筋锈蚀，或钢筋被压弯、踩弯。在表面涂刷水泥净浆或混凝土界面处理剂后，及时浇筑混凝土。4、填充后浇带混凝土可采用经过试验符合规定制作的微膨胀或无收缩水泥，也可采用普通水泥加入相应的外加剂，配合比需通过试验确定，宜掺入早强减水剂。后浇带的混凝土必须要求填筑混凝土的强度等级比原结构即两侧混凝土强度提高一级，同时要控制其环境温度低于两侧混凝土浇筑时的环境温度。混凝土的搅拌要根据工程性质和现场施工条件，使其均匀，对于掺膨胀剂的混凝土，要适当延长搅拌时间。施工时，机器振捣宜自中央向后浇带接缝处逐渐推进，并在距离缝隙边一定距离处停止振捣，避免使原混凝土振裂，然后人工捣实，使其紧密结合。而为了防止混凝土搅拌中水泥浆流失严重，应限制振捣器与模板的距离。浇筑后浇带的混凝土必须按规范上试件留设的要求留置试块，有抗渗要求的，应按有关规定制作抗渗试块。5、浇筑后浇带混凝土前，要用水冲洗施工缝，保持湿润，并排除混凝土表面下转第６６页-６６-中国科技信息２０１０年第１期 ＣＨＩＮＡ　ＳＣＩＥＮＣＥ　ＡＮＤ　ＴＥＣＨＮＯＬＯＧＹ　ＩＮＦＯＲＭＡＴＩＯＮ　Ｊａｎ．２０１０工　程及钻杆的垂直度等措施，来保证桩身成孔的垂直精度，并于成孔后下放钢筋前作井径、井斜超声波测试。钻进过程中泥浆循环量应根据地层和钻进速度加以调整，在钻孔排渣、提钻头除土或因故停钻时，应保持孔内具有规定水位和要求的泥浆比重和黏度。终孔时，需对桩孔的孔深、孔径、倾斜度进行检测，符合要求才能终孔，否则需继续。4、清孔是利用泥浆在流动中所具有的动能冲击桩孔底部，根据设计要求、钻孔方法、机具设备条件和土层情况选定适当方法，以达到降低泥浆相对密度、清除钻渣、沉淀层或尽量减少其厚度的目的。通常采用两次清孔：第一次是钻进至设计深度后直接利用钻具进行的换浆清孔；第二次是在下完钢筋笼和导管以后利用导管进行清孔。清孔中应注意始终保护孔内流水头，以防止坍孔。清孔后，应从孔口、孔中部和孔底部分提取泥浆，测定要求的各项指标，三者指标的平均值应符合质量标准的要求。柱承桩清孔后，将取样盒吊到孔底，灌注水下混凝土前，取出样盒检查沉淀在盒内的渣土，其厚度应不大于设计规定。需特别注意的是，不得用加深钻孔深度的方式来替代清孔。三、成桩的质量控制1、先灌注水泥砂浆，后灌注混凝土。要配备专职劳动力、先进的排浆设备，足够的废浆运输能力，严格检查验收进场原材料的质保书，对不合格的材料禁止使用。为提高混凝土的流动性，防止堵管，混凝土原料宜选用卵石、石子含泥量小于2%，然后根据原材料的规格及性质按合理的配合比将水泥、石子、砂子倒入料斗中，开动搅拌机并加入30%以上的水，与拌合料一起均匀加入60%的水，最后加10%的水到出料时间控制在60秒以内。在混凝土搅拌前要复核配合比并校验计量的准确性，严格计量和测试管理，及时填入原始记录和制作试件。而对于深桩的灌注，应加入缓凝剂来延缓混凝土的初凝时间。2、浇筑过程中，及时准确地测定混凝土面的上升高度，计算导管埋深，要求控制在2m～6m的范围内，从而确定拆卸的节数，做好拆卸记录，防止导管拔出混凝土面而导致断桩。在混凝土浇至钢筋笼位置时，应放慢混凝土浇筑速度，使导管有较大的埋深。待混凝土表面进入钢筋笼一定深度后，再提升导管口控制在最小埋深，使导管口高于钢筋笼底骨架一定距离后继续灌注，防止钢筋笼被顶托上升。当参考文献［１］　桂业昆，邱式中．桥梁施工专项技术手册［Ｍ］．北京：人民交通出版社．２００５．［２］　敖华文．桥梁钻孔灌注桩的施工质量控制措施．中国高新技术企业．２００７年第７期．［３］　戴天中．试论桥梁钻孔灌注桩施工的质量控制．科技资讯．２００７年４期．［４］　贾德胜．论钻孔灌注桩施工要点控制的实施．西部探矿工程．２００７年０４期．［５］　何晓婷，　杜新元．钻孔灌注桩施工要点简述．科技信息（学术版）．２００８年２８期．灌注至距桩顶标高一定位置时，应及时调小坍落度，以提高桩身上部混凝土的抗压强度。在施工过程中，要控制好灌注工艺和操作，抽动导管时混凝土面上升的力度要适中，保证有程序的拔管和连续灌注，升降的幅度不能过大，认真进行记录，以便及时发现问题从而作出调整。总之，在桥梁钻孔灌注桩的实际施工过程中，要认真熟悉设计图纸及有关施工、验收规范，核查地质和有关灌注桩方面的资料，根据实际情况来分析归纳，对可能出现的问题制定出切实有效的施工质量标准、防范措施及验收实施方案，每个工序都要严格按照规范操作，以便有效地控制施工质量。

地下室外墙后浇带混凝土导墙（防水节点）施工工法

地下室外墙后浇带混凝土导墙（防水节点）施工工法

一、前言地下室外墙的施工是建筑工程中关键的一部分，且地下室外墙的防水措施尤为重要。本文将介绍一种地下室外墙后浇带混凝土导墙（防水节点）施工工法，该工法具有工艺原理清晰明了、施工工艺细致完善、质量控制严格等特点，能够为实际工程提供可靠的指导。

二、工法特点该工法采用后浇带混凝土导墙来增加地下室外墙的防水性能。具体而言，将玻纤布与导墙混凝土层融合，形成一层连续、致密、无孔隙的“防水层”，可防止渗水和水汽渗透。

三、适应范围该工法适用于各类地下室的外墙施工，特别适合于水域周边、地下水位较高的地区，能够有效防止地下水渗透进入地下室。

四、工艺原理通过采用带有导墙的后浇带混凝土施工工法，形成一道防水层，能够将地下室外墙与地面之间形成一个导水层，将地下水引导到设计的排水系统中，避免渗水问题的发生，确保地下室的干燥。导墙的设计与施工要求严格，需要考虑地下室的结构特点以及周围环境条件，以确保防水效果。 五、施工工艺1. 准备工作：确定施工方案、制定施工计划、组织劳动力和材料供应等。2. 后浇带混凝土导墙施工：将导墙布与混凝土搅拌均匀，倒入导墙模板中，并利用振动棒进行震实。导墙布覆盖在混凝土表面，确保与混凝土融合。3.

后浇带混凝土施工：根据设计要求，进行混凝土的配制和浇筑，

确保彻底填满导墙，并利用抹灰机将混凝土表面抹平。4. 养护：对刚浇筑的混凝土进行适当养护，保持足够的湿度，防止开裂。

六、劳动组织根据具体项目规模确定劳动力组织，包括施工队伍、安全人员、质检人员等。

七、机具设备该工法需要的机具设备主要包括混凝土搅拌机、导墙模板、振动棒、抹灰机等。

八、质量控制该工法的质量控制主要包括导墙混凝土配合比的控制、导墙布与混凝土的融合质量监测、混凝土浇筑的均匀性检验等，以确保施工质量达到设计要求。

九、安全措施施工中需遵守相关安全规范，对作业区域进行隔离、设置警示标识，施工人员应佩戴必要的防护设备，并进行相关安全培训，提高施工安全意识。

关于地下室后浇带的施工保护

地下室后浇带是地下室结构中承载力的重要组成部分，其施工质量和保护措施的好坏直接影响地下室的使用寿命和安全性，因此必须重视其施工保护工作。本文将从地下室后浇带的施工保护基本要求、施工保护方法、施工保护措施的实施和质量验收几个方面详细介绍。

1、材料要求：保护地下室后浇带的材料应符合规范和设计要求，不得使用损坏、变形、受潮、腐蚀或质量不合格的材料。

2、设备要求：施工保护期间需要用到的设备、工具、模板等应具备良好的性能、完好的状态和可靠的安全性，且二次使用的设备、工具、模板应经过清洗、检查并保持完好无损。

3、施工质量要求：地下室后浇带的施工质量应符合规范和设计要求，不得出现裂缝、松散、变形等缺陷；施工过程中应注意灰尘、水泥浆和其他杂质对后浇带的损害，尽量控制管道及预埋件的露出高度和位置偏差，箱体应保持振动小、密实均匀，避免疏松的现象。

4、施工保护要求：施工完毕后应对地下室后浇带进行保护，避免划痕、压损、剐蹭和其他损坏，特别是对于水泥浆涂层表面，应采取有效的防护措施。

地下室后浇带的施工保护方法主要包括覆盖保护、封闭保护、隔离保护和其他保护措施。

1、覆盖保护：在地下室后浇带上覆盖防渗膜或其他材料，起到隔离、遮挡和吸水的作用，能有效防止水泥浆涂层表面被污染和损坏。覆盖材料应具有透气性、防渗性和防腐性，且固定牢固、平整美观。

2、封闭保护：采用封闭保护方法，将地下室后浇带进行完全封闭，以防止外界的灰尘、水分、油污等进入地下室后浇带，避免后浇带表面被污染和损坏。封闭材料应选用橡胶条、塑料薄膜、防水胶带等材料，并与地下室结构连接紧密，严密密闭。

3、隔离保护：在地下室后浇带周围设置围挡或围护墙，隔绝外界环境与地下室后浇带之间的接触，避免外力与其产生摩擦和损害。围挡及围护墙应牢固、坚实，高度应满足保护要求，底部须设置深度达到规定标准的护坡或水泥基础。
