《建筑结构基础与识图》复习资料
（zyf编写）
试题类型：概念型、识图型、计算型。
（概念型试题有：判断题、选择题、填空题、简答题）
《建筑结构基础与识图》（第二版）
绪论
一、概念型
1、建筑结构是由梁、板、墙、柱、基础等基本构件，按照一定组成规则，通过正确的连接方式所组成的能够承受并传递荷载和其他间接作用的骨架。
2、建筑结构按照结构所用材料分：（1）混凝土结构（混凝土结构包括素混凝土结构、钢筋混凝土结构和预应力混凝土结构。）；（2）砌体结构；（3）钢结构；（4）木结构。
3、建筑结构按承重结构类型分：（1）砖混结构；（2）框架结构；（3）框架-剪力墙结构；（4）剪力墙结构；（5）筒体结构；（6）排架结构。
第二章 结构设计方法与设计指标
一、概念型
1、使结构或构件产生内力、变形、裂缝等效应的原因称为“作用”，可分为直接作用和间接作用。
2、直接作用是指施加在结构上的荷载，如结构自重、家具及人群荷载等；间接作用是指引起结构外加变形和约束变形的原因，如温度变化、混凝土收缩、地基沉降等。
3、结构上的荷载按作用时间的长短和性质分为下列三类：（1）永久荷载；（2）可变荷载；（3）偶然荷载。
4、荷载标准值是指结构在设计基准期内，在正常情况下可能出现的最大荷载值。
5、对永久荷载采用标准值作为代表值；对可变荷载应根据设计要求采用标准值、组合值、频遇值或准永久值作为代表值；对偶然荷载应按建筑结构使用的特点确定其代表值。
6、可变荷载组合值可表示为ψcQk，其中Qk为可变荷载标准值，ψc为可变荷载组合值系数。
7、可变荷载频遇值。其值可表示为ψfQk，其中ψf为可变荷载频遇值系数。
8、可变荷载准永久值。其值可表示为ψqQk,其中ψq为可变荷载准永久值系数。
9、建筑结构的功能要求包括安全性、适用性和耐久性。
10、整个结构或结构的一部分能满足设计规定的某一功能要求，我们称之为该功能处于可靠状态。
《建筑构造与识图》试卷A答案
一、作图
二、填空题
1、100
2、基础、墙体和柱、楼板层、楼梯、屋顶
3、370
4、240mm*180mm
5、240mm*115mm*53mm
6、屋顶、基础
7、建筑设计标准化、构配件生产工厂化、施工机械化
8、结构、构造
9、1/3、1/2
10、18、3
三、选择题
1——5、 C B A D B 6——10、B C B C D
四、简答题
1、伸缩缝，由于冬夏和昼夜之间气温的变化，引起建筑物构配件因热胀冷缩而产生附加应力和变形。为了避免这种因温度变化引起的破坏，通常沿建筑物长度方向每隔一定距离预留一定宽度的缝隙。
沉降缝，是为了预防建筑物各部分由于不均匀沉降引起的破坏而设置的变形缝。
防震缝，是将建筑物分成若干体形简单、结构刚度均匀的独立单元，以防止建筑物的各部分在地震时相互拉伸、挤压或扭转，造成变形和破坏。
2、无筋扩展基础是指由砖、毛石、混凝土或毛石混凝土、灰土和三合土等材料，且不需要配置钢筋的墙下条形基础或柱下独立基础。这种基础的材料抗压性能比较好，但是抗拉、抗剪强度不高，要保证基础不被拉力或冲切力破坏，必须控制基础的高宽比。
3、（1）楼梯段，是指两平台之间带踏步的斜板，是由若干个踏步构成的。
（2）楼梯平台，是两楼梯段之间的水平连接部件。根据位置的不同分为中间平台和楼层平台。
（3）栏杆扶手，是设置在梯段及平台边缘的安全保护构件。
4、板的布置要求：
（1）结构合理，结合墙承重方案，短向搭板；
（2）与建筑平面尺寸，形式相配合，减少构件类型，避免补充；
（3）考虑荷载大小与隔墙位置；
（4）考虑厨、厕开洞与阳台出挑。
五、绘出刚性防水屋面的构造层次
六、楼梯设计
解：b*h=280mm*140mm
N=2800/140=20
L=(20/2-1)*280=2520mm
C=100mm
1 建筑构造复习指导
2009.12
一、考试题型：1、单项选择题（约20分）；2、判断题（约20分）；3、名词解释（约16分）；4、问答题（约19分）；5、构造图示题（约25分）
二、模拟题
单项选择题
1．建筑物的设计使用年限为50年，适用（ ）。 C
A．临时性结构 B．易于替换的结构构件
C．普通房屋和构筑物 D．纪念性建筑和特别重要的建筑结构
2．大型门诊楼属于（ ）工程等级。B
A．特级 B．一级 C．二级 D．三级
3．除住宅建筑之外的民用建筑高度大于（ ）为高层建筑（不包括单层主体建筑），建筑总高度大于（ ）时为超高层建筑。D
A．16m，20层 B．16m，40层 C．24m，100层 D．24m，100m
4．结构的承重部分为梁柱体系，墙体只起围护和分隔作用，此种建筑结构称为（ ）。B
A．砌体结构 B．框架结构 C．板墙结构 D．空间结构
5．建筑平面图的外部尺寸俗称外三道，其中最里面一道尺寸标注的是（ ）。D
A．房屋的开间、进深 B．房屋内墙的厚度和内部门窗洞口尺寸
C．房屋水平方向的总长、总宽 D．房屋外墙的墙段及门窗洞口尺寸
6．下列选项中，属于建筑立面图所表达的内容的是（ ）。C
A．各层梁板、楼梯、屋面的结构形式、位置
B．标注内部门窗洞口和宽度及位置
C．外墙表面装修的做法
D．房间的名称和布局
7．基础埋深不得过小，一般不小于（ ）。C
A．300mm B．200mm C．500mm D．400mm

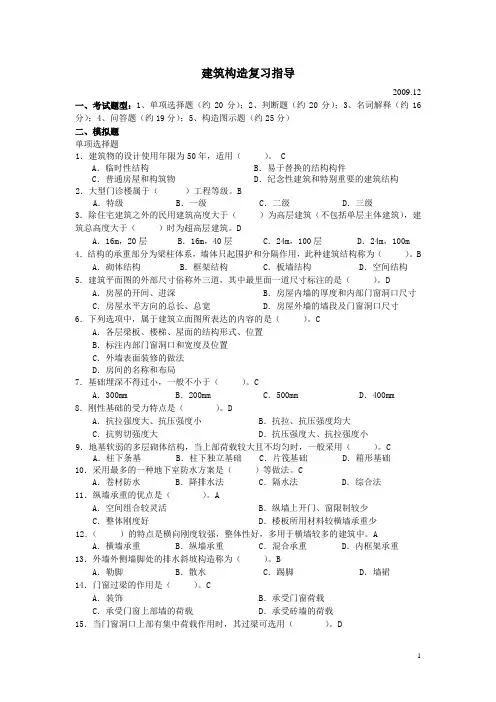

1 建筑构造复习指导
2009.12
一、考试题型：1、单项选择题（约20分）；2、判断题（约20分）；3、名词解释（约16分）；4、问答题（约19分）；5、构造图示题（约25分）
二、模拟题
单项选择题
1．建筑物的设计使用年限为50年，适用（ ）。 C
A．临时性结构 B．易于替换的结构构件
C．普通房屋和构筑物 D．纪念性建筑和特别重要的建筑结构
2．大型门诊楼属于（ ）工程等级。B
A．特级 B．一级 C．二级 D．三级
3．除住宅建筑之外的民用建筑高度大于（ ）为高层建筑（不包括单层主体建筑），建筑总高度大于（ ）时为超高层建筑。D
A．16m，20层 B．16m，40层 C．24m，100层 D．24m，100m
4．结构的承重部分为梁柱体系，墙体只起围护和分隔作用，此种建筑结构称为（ ）。B
A．砌体结构 B．框架结构 C．板墙结构 D．空间结构
5．建筑平面图的外部尺寸俗称外三道，其中最里面一道尺寸标注的是（ ）。D
A．房屋的开间、进深 B．房屋内墙的厚度和内部门窗洞口尺寸
C．房屋水平方向的总长、总宽 D．房屋外墙的墙段及门窗洞口尺寸
6．下列选项中，属于建筑立面图所表达的内容的是（ ）。C
A．各层梁板、楼梯、屋面的结构形式、位置
B．标注内部门窗洞口和宽度及位置
C．外墙表面装修的做法
D．房间的名称和布局
7．基础埋深不得过小，一般不小于（ ）。C
A．300mm B．200mm C．500mm D．400mm
