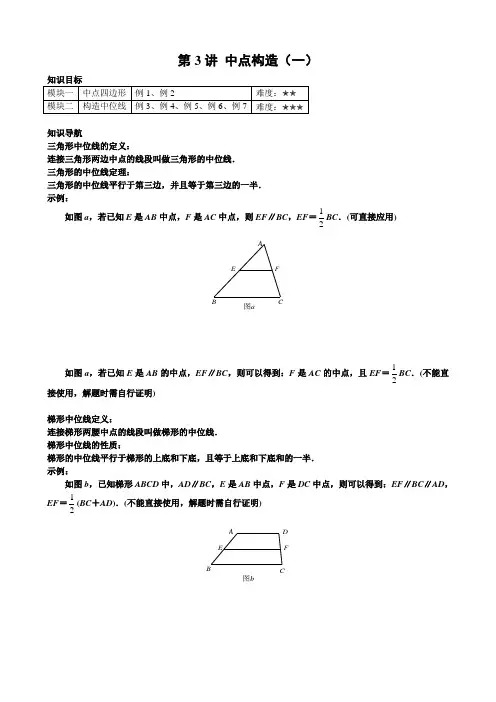

第3讲 中点构造（一）
知识目标
模块一 中点四边形 例1、例2 难度：✮✮
模块二 构造中位线 例3、例4、例5、例6、例7 难度：✮✮✮
知识导航
三角形中位线的定义：
连接三角形两边中点的线段叫做三角形的中位线．
三角形的中位线定理：
三角形的中位线平行于第三边，并且等于第三边的一半．
示例：
如图a，若已知E是AB中点，F是AC中点，则EF∥BC，EF＝12BC．(可直接应用)
图aABCEF
如图a，若已知E是AB的中点，EF∥BC，则可以得到：F是AC的中点，且EF＝12BC．(不能直接使用，解题时需自行证明)
梯形中位线定义：
连接梯形两腰中点的线段叫做梯形的中位线．
梯形中位线的性质：
梯形的中位线平行于梯形的上底和下底，且等于上底和下底和的一半．
示例：
如图b，已知梯形ABCD中，AD∥BC，E是AB中点，F是DC中点，则可以得到：EF∥BC∥AD，EF＝12(BC＋AD)．(不能直接使用，解题时需自行证明)
图bABCDEF
模块一 中点四边形
例1 已知：四边形ABCD，E、F、G、H分别是AB、BC、CD、DA的中点．
(1)求证：四边形EFGH是平行四边形；
(2)若AC＝BD．求证：四边形EFGH是菱形；
(3)若AC⊥BD．求证：四边形EFGH是菱形；
(4) 若AC＝BD，AC⊥BD．求证：四边形EFGH是正方形．
练习 已知：四边形ABCD，E、F、G、H分别是AB、BC、CD、DA的中点．
(1)若四边形ABCD是平行四边形，猜测四边形EFGH的形状并证明；
(2)若四边形ABCD是菱形，猜测四边形EFGH的形状并证明；
(3)若四边形ABCD是矩形，猜测四边形EFGH的形状并证明；
(4)若四边形ABCD是正方形，猜测四边形EFGH的形状并证明．
例2 在四边形ABCD中，AB＝CD，P、Q分别是AD、BC的中点，M、N分别是对角线AC、BD中点，证明：PQ与MN互相垂直．

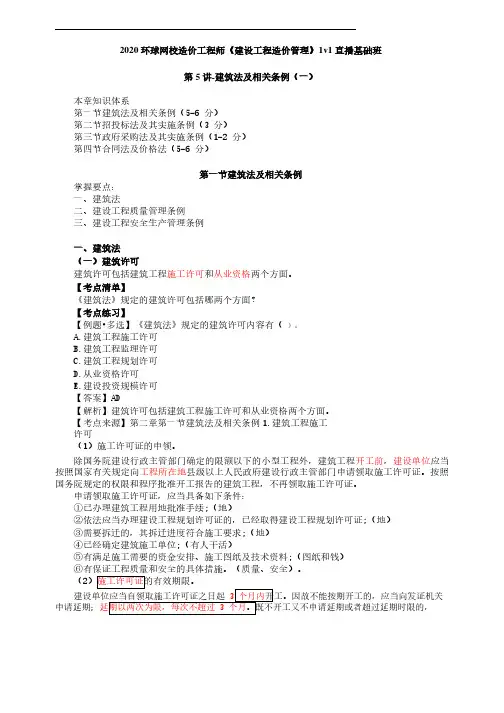

2020 环球网校造价工程师《建设工程造价管理》1v1 直播基础班
第 5 讲-建筑法及相关条例（一）
本章知识体系
第一节建筑法及相关条例（5-6 分）
第二节招投标法及其实施条例（3 分）
第三节政府采购法及其实施条例（1-2 分）
第四节合同法及价格法（5-6 分）
第一节建筑法及相关条例
掌握要点：
一、建筑法
二、建设工程质量管理条例
三、建设工程安全生产管理条例
一、建筑法
（一）建筑许可
建筑许可包括建筑工程施工许可和从业资格两个方面。
【考点清单】
《建筑法》规定的建筑许可包括哪两个方面？
【考点练习】
【例题•多选】《建筑法》规定的建筑许可内容有（
）。
A.建筑工程施工许可
B.建筑工程监理许可
C.建筑工程规划许可
D.从业资格许可
E.建设投资规模许可
【答案】AD
【解析】建筑许可包括建筑工程施工许可和从业资格两个方面。
【考点来源】第二章第一节建筑法及相关条例1.建筑工程施工
许可
（1）施工许可证的申领。
除国务院建设行政主管部门确定的限额以下的小型工程外，建筑工程开工前，建设单位应当
按照国家有关规定向工程所在地县级以上人民政府建设行政主管部门申请领取施工许可证。按照
国务院规定的权限和程序批准开工报告的建筑工程，不再领取施工许可证。
申请领取施工许可证，应当具备如下条件：
①已办理建筑工程用地批准手续;（地）
②依法应当办理建设工程规划许可证的，已经取得建设工程规划许可证;（地）
③需要拆迁的，其拆迁进度符合施工要求;（地）
④已经确定建筑施工单位;（有人干活）
⑤有满足施工需要的资金安排、施工图纸及技术资料;（图纸和钱）
⑥有保证工程质量和安全的具体措施。（质量、安全）。
（2）施工许可证的有效期限。
建设单位应当自领取施工许可证之日起 3 个月内开工。因故不能按期开工的，应当向发证机关
申请延期；延期以两次为限，每次不超过 3 个月。既不开工又不申请延期或者超过延期时限的，
学员专用请勿外泄
施工许可证自行废止。
（3）中止施工和恢复施工。

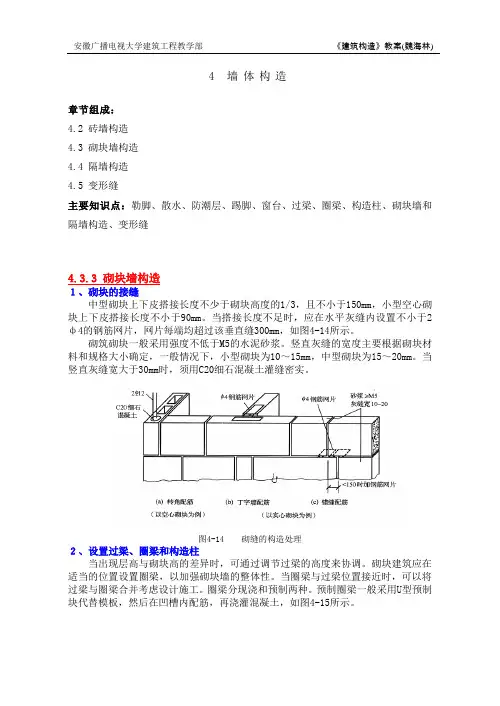

安徽广播电视大学建筑工程教学部 《建筑构造》教案(魏海林)
4 墙体构造
章节组成：
4.2 砖墙构造
4.3 砌块墙构造
4.4 隔墙构造
4.5 变形缝
主要知识点：勒脚、散水、防潮层、踢脚、窗台、过梁、圈梁、构造柱、砌块墙和隔墙构造、变形缝
4.3.3 砌块墙构造
１、砌块的接缝
中型砌块上下皮搭接长度不少于砌块高度的1/3，且不小于150mm，小型空心砌块上下皮搭接长度不小于90mm。当搭接长度不足时，应在水平灰缝内设置不小于2ф4的钢筋网片，网片每端均超过该垂直缝300mm，如图4-14所示。
砌筑砌块一般采用强度不低于M5的水泥砂浆。竖直灰缝的宽度主要根据砌块材料和规格大小确定，一般情况下，小型砌块为10～15mm，中型砌块为15～20mm。当竖直灰缝宽大于30mm时，须用C20细石混凝土灌缝密实。
图4-14 砌缝的构造处理
２、设置过梁、圈梁和构造柱
当出现层高与砌块高的差异时，可通过调节过梁的高度来协调。砌块建筑应在适当的位置设置圈梁，以加强砌块墙的整体性。当圈梁与过梁位置接近时，可以将过梁与圈梁合并考虑设计施工。圈梁分现浇和预制两种。预制圈梁一般采用U型预制块代替模板，然后在凹槽内配筋，再浇灌混凝土，如图4-15所示。 安徽广播电视大学建筑工程教学部 《建筑构造》教案(魏海林)
图4-15 砌块预制圈梁
构造柱多利用空心砌块上下孔洞对齐，并在孔中用4ф12～14的钢筋分层插入，再用C20细石混凝土分层灌实。构造柱与砌块墙连接处的拉结钢筋网片，每边伸入墙内不少于1m。混凝土小型砌块房屋可采用ф6点焊钢筋网片，沿墙高每隔600mm设置，中型砌块可采用ф6钢筋网片，并隔皮设置。
4.4 隔墙构造
隔墙的设计要求
1、重量轻、厚度薄；
2、要保证隔墙的稳定性良好，特别要注意其与承重墙的连接；

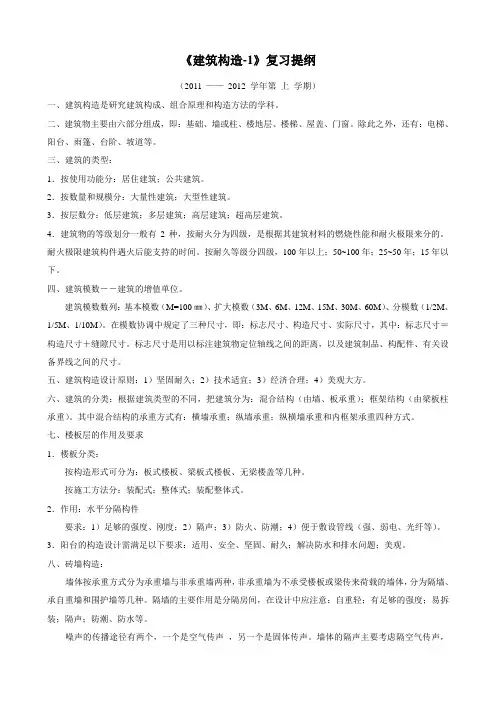

《建筑构造-1》复习提纲
（2011 —— 2012 学年第 上 学期）
一、建筑构造是研究建筑构成、组合原理和构造方法的学科。
二、建筑物主要由六部分组成，即：基础、墙或柱、楼地层、楼梯、屋盖、门窗。除此之外，还有：电梯、阳台、雨篷、台阶、坡道等。
三、建筑的类型：
1．按使用功能分：居住建筑；公共建筑。
2．按数量和规模分：大量性建筑；大型性建筑。
3．按层数分：低层建筑；多层建筑；高层建筑；超高层建筑。
4．建筑物的等级划分一般有2种，按耐火分为四级，是根据其建筑材料的燃烧性能和耐火极限来分的。耐火极限建筑构件遇火后能支持的时间。按耐久等级分四级，100年以上；50~100年；25~50年；15年以下。
四、建筑模数――建筑的增值单位。
建筑模数数列：基本模数（M=100㎜）、扩大模数（3M、6M、12M、15M、30M、60M）、分模数（1/2M、1/5M、1/10M）。在模数协调中规定了三种尺寸，即：标志尺寸、构造尺寸、实际尺寸，其中：标志尺寸＝构造尺寸＋缝隙尺寸。标志尺寸是用以标注建筑物定位轴线之间的距离，以及建筑制品、构配件、有关设备界线之间的尺寸。
五、建筑构造设计原则：1）坚固耐久；2）技术适宜；3）经济合理；4）美观大方。
六、建筑的分类：根据建筑类型的不同，把建筑分为：混合结构（由墙、板承重）；框架结构（由梁板柱承重）。其中混合结构的承重方式有：横墙承重；纵墙承重；纵横墙承重和内框架承重四种方式。
七、楼板层的作用及要求
1．楼板分类：
按构造形式可分为：板式楼板、梁板式楼板、无梁楼盖等几种。
按施工方法分：装配式；整体式；装配整体式。
2．作用：水平分隔构件
要求：1）足够的强度、刚度；2）隔声；3）防火、防潮；4）便于敷设管线（强、弱电、光纤等）。
3．阳台的构造设计需满足以下要求：适用、安全、坚固、耐久；解决防水和排水问题；美观。
八、砖墙构造：
墙体按承重方式分为承重墙与非承重墙两种，非承重墙为不承受楼板或梁传来荷载的墙体，分为隔墙、承自重墙和围护墙等几种。隔墙的主要作用是分隔房间，在设计中应注意：自重轻；有足够的强度；易拆装；隔声；防潮、防水等。
