单元十五 认知墙体细部构造认知〔2〕
一、填空题
1水平防潮层的做法一般有 、 和
等几种形式。
2当墙身两侧室内地面标高有高差时，为防止墙身受潮，常在室内地面处设 ，并在靠土的垂直墙面设 。
二、单项选择题
1 砖砌挑窗台，挑出尺寸一般为〔 〕。
A 60mm B 100mm
C 12021 D 240mm
2．当室内地面垫层为碎砖或灰土材料时，其水平防潮层的位置应设在
A垫层高度范围内 B室内地面以下-0．06m处
C垫层标高以下 D平齐或高于室内地面面层
3．墙脚采用 等材料，可不设防潮层。
1 ．黏土砖 2．砌块 3条石 4．混凝土
地下室防潮的构造设计中，以下哪种做法不采用〔 〕。
A在地下室顶板中间设水平防潮层 B在地下室底板中间设水平防潮层
C在地下室外墙外侧设垂直防潮层 D在地下室外墙外侧回填滤水层
5．为防止墙体产生凝结水，常设置一道隔蒸汽层，其位置 。
A．在墙高温一侧 B．在墙低温一侧
C．在墙体保温层靠高温一侧 D．与保温层位置无关
6．墙身水平防潮层设置的范围是 。
A．建筑物的外墙 B．建筑物的局部外墙
C．建筑物的内墙 D．建筑物的局部内墙
E．建筑物的内隔墙
三、问答题： 3．墙体防潮层一般设在何部位，常见的墙体防潮层有哪几种作法？
4窗台的作用？窗台的形式有哪些？ 答案
一、填空题
1防水砂浆防潮层、细石混凝土防潮层、油毡防潮层
2水平防潮层、垂直防潮层
二、选择题
6BD
三、问答题

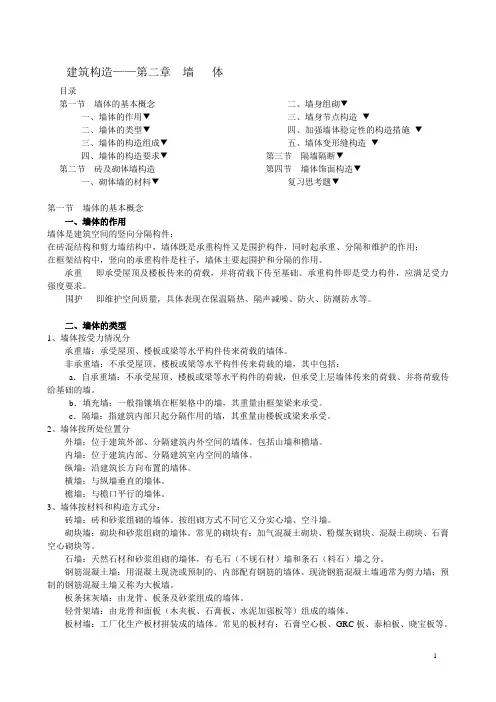

1 建筑构造——第二章 墙 体
目录
第一节 墙体的基本概念
一、墙体的作用▼
二、墙体的类型▼
三、墙体的构造组成▼
四、墙体的构造要求▼
第二节 砖及砌体墙构造
一、砌体墙的材料▼ 二、墙身组砌▼
三、墙身节点构造 ▼
四、加强墙体稳定性的构造措施 ▼
五、墙体变形缝构造 ▼
第三节 隔墙隔断▼
第四节 墙体饰面构造▼
复习思考题▼
第一节 墙体的基本概念
一、墙体的作用
墙体是建筑空间的竖向分隔构件：
在砖混结构和剪力墙结构中，墙体既是承重构件又是围护构件，同时起承重、分隔和维护的作用；
在框架结构中，竖向的承重构件是柱子，墙体主要起围护和分隔的作用。
承重 即承受屋顶及楼板传来的荷载，并将荷载下传至基础。承重构件即是受力构件，应满足受力强度要求。
围护 即维护空间质量，具体表现在保温隔热、隔声减噪、防火、防潮防水等。
二、墙体的类型
1、墙体按受力情况分
承重墙：承受屋顶、楼板或梁等水平构件传来荷载的墙体。
非承重墙：不承受屋顶、楼板或梁等水平构件传来荷载的墙，其中包括：
a．自承重墙：不承受屋顶、楼板或梁等水平构件的荷载，但承受上层墙体传来的荷载、并将荷载传给基础的墙。
b．填充墙：一般指镶填在框架格中的墙，其重量由框架梁来承受。
c．隔墙：指建筑内部只起分隔作用的墙，其重量由楼板或梁来承受。
2、墙体按所处位置分
外墙：位于建筑外部、分隔建筑内外空间的墙体。包括山墙和檐墙。
内墙：位于建筑内部、分隔建筑室内空间的墙体。
纵墙：沿建筑长方向布置的墙体。
横墙：与纵墙垂直的墙体。
檐墙：与檐口平行的墙体。
3、墙体按材料和构造方式分：
砖墙：砖和砂浆组砌的墙体。按组砌方式不同它又分实心墙、空斗墙。
砌块墙：砌块和砂浆组砌的墙体。常见的砌块有：加气混凝土砌块、粉煤灰砌块、混凝土砌块、石膏空心砌块等。
3.1.1 墙体工程施工方案
3.1.1.1 砌体工程设计概况
普通内隔墙砌体采用A5.0加气混凝土砌块（体积密度级别B07），用水房间内隔墙在1.8m以下用MU5.0页岩实心砖，1.8m以上用A5.0加气混凝土砌块（体积密度级别B07），设备管井及电梯井道隔墙采用MU5.0页岩多孔砖，砌体外墙采用MU10页岩多孔砖，砂浆均采用MU7.5混合砂浆，砌体施工质量控制等级B级。
根据招标图纸要求：本工程所有构造柱纵筋及墙体拉结筋均必须预留预埋，不宜事后植筋。
墙体材料 材料 类别 厚度（mm） 使用部位
页岩多孔砖
外墙 200 实体外墙
轻钢龙骨增强水泥纤维板墙 详幕墙设计 游泳馆与体育馆斜铝板外墙内侧
页岩空心砖
内墙 100,200 地下室内隔墙，非采暖房间除管井、设备用房与卫生间外
页岩多孔砖 100,200 管井与设备用房、外墙、卫生间淋浴间
加气混凝土砌块 100,200 地上内隔墙，地下一层商业、体育、全民健身类用房内隔墙
轻集料混凝土空心墙板 150 酒店客房间隔墙面密度不大于160kg/m2
轻钢龙骨增强水泥纤维板墙 详幕墙设计 游泳馆通廊以及综合训练馆大厅之间分隔
（1）拉结筋设置
1）框架柱及剪力墙与填充墙应全高设置2道直径为6.5mm的竖向间距600mm的拉结筋，砼构造柱及墙体相互连接处,也设置拉结筋。拉结筋应沿墙
全长贯通。在砌筑时，应先铺设砂浆后放置钢筋，确保砂浆将钢筋进行包裹后的整体受力性能。
具体做法见下图。
插图 通长墙拉筋设置详图 插图 墙体构造柱拉结筋构造
2）内、外砖墙砌筑至顶部做法：当墙体长度＜5m时，应待下部平砌砖墙沉实后斜砌，沉降至少14天。当墙长≥5m时，墙顶与梁（板）应设拉结筋，详见下图。 钢筋混凝土墙体 后砌填充墙 1
1
1 1 通长布置 提前预埋
插图 砖墙顶部与梁连接做法
（2）构造柱设置
根据招标图纸及砌体施工质量验收相关规范要求，对构造柱的布置要求如下：
砌体抗震构造措施
1. 引言
地震是一种常见的自然灾害，它给人们的生命和财产安全带来了巨大威胁。砌体建筑作为一种传统的建筑形式，在地震中容易受损，因此需要采取一系列的抗震构造措施来提高其抗震性能。本文将介绍一些常见的砌体抗震构造措施，以帮助提高砌体建筑的抗震能力。
2. 加固墙体
砌体墙是砌体建筑中最主要的承重构件，其抗震能力的提高是砌体建筑抗震的关键。以下是一些常见的加固墙体的构造措施：
2.1 加强墙体纵向和横向的连接
由于砌体墙的纵向和横向连接较弱，地震荷载容易导致墙体的断裂。因此，可以在墙体顶部设置钢筋混凝土梁，增加墙体的整体稳定性。此外，还可以在墙体纵向和横向加设钢筋，提高墙体的抗震能力。
2.2 加固砌体墙与结构之间的连接
砌体墙与结构之间的连接是砌体建筑抗震能力的关键。可以采用扣板连接或钢筋连接的方式，提高砌体墙与结构之间的连接强度。
2.3 增加墙体的抗侧扭刚度
砌体墙容易在地震中产生侧扭变形，从而降低其抗震能力。可以通过在墙体两侧设置钢筋混凝土柱或加设混凝土横梁来增加墙体的抗侧扭刚度。
3. 增加地基和基础的抗震能力
地基和基础的稳定性对整个建筑的抗震能力有重要影响。以下是一些常见的增加地基和基础抗震能力的构造措施：
3.1 加固地基
可以采用灌注桩、钢板桩等方式来加固地基，提高地基的承载能力和稳定性。
3.2 设计合理的基础形式
基础形式的选择直接影响整个建筑的抗震性能。可以选择适合当地地质条件的基础形式，如增加基础的承载面积、采用加宽基础等方式来提高基础的抗震能力。 4. 加固砌体的其他措施
除了加固墙体和地基基础外，还可以采取一些其他的构造措施来提高砌体的抗震能力：
4.1 增加楼板的刚度和强度
砌体建筑的楼板通常由木制或钢筋混凝土构成，其刚度和强度对整个建筑的抗震能力有重要影响。可以加设钢筋、钢板等来提高楼板的刚度和强度。
4.2 加装抗震支撑
可以在建筑内部设置钢筋混凝土框架、剪力墙等抗震支撑体系，提高砌体建筑的整体抗震能力。
