焊接电源原理

焊机电源原理
焊机电源原理是通过将交流电源转化为恒流输出，实现焊接过程中所需要的电流和电压。

具体的工作原理如下：
1. 交流电源输入：将交流电源接入焊机，一般为220V或
380V的电源。

交流电源的特点是电压大小和方向随时间不断变化。

2. 整流变换：通过整流电路将交流电源转化为直流电源。

整流电路使用二极管桥等器件，将交流电压转化为只有一个方向的直流电压。

3. 滤波：由于整流后的直流电压仍然存在纹波，需要通过滤波电路来去除纹波。

滤波电路通常由电容器组成，它能够平滑输出电压，使其更接近理想的直流电压。

4. 变压器：对直流电压进行变压变换。

焊机需要根据焊接工艺的需要来调整输出电流和电压，在变压器的协助下，可以使输出电压和电流相应调整。

5. 控制电路：控制电路通过预先设置好的焊接参数，控制输出电流和电压的大小。

通常包括开关元件、传感器、控制芯片等组成。

6. 输出电路：输出电路将调整好的直流电流输出到焊枪。

焊枪上的电极通过焊条或焊丝与焊件接触，形成电弧。

电弧产生的高温能够瞬间加热焊件并产生熔池，实现焊接的目的。

总结起来，焊机电源原理是将交流电源经过整流、滤波、变压变换和控制等步骤，实现对电流和电压的调整和稳定输出，使其满足焊接工艺的需求。

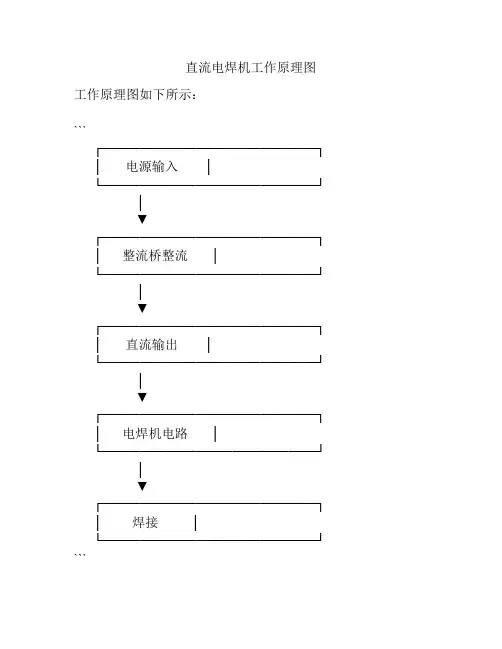

直流电焊机工作原理图工作原理图如下所示：
```
┌───────────────────────┐│ 电源输入│
└───────────────────────┘│
▼
┌───────────────────────┐│ 整流桥整流│
└───────────────────────┘│
▼
┌───────────────────────┐│ 直流输出│
└───────────────────────┘│
▼
┌───────────────────────┐│ 电焊机电路│
└───────────────────────┘│
▼
┌───────────────────────┐│ 焊接│
└───────────────────────┘```
该直流电焊机的工作原理如下：
1. 电源输入：从电网或发电机等供电源输入电流。

2. 整流桥整流：将交流电转换为直流电，通过整流桥完成这一过程。

3. 直流输出：经过整流后，获得稳定的直流电输出。

4. 电焊机电路：将直流输出连接到焊接电路中，通过一系列的电路元件（如电感、电容等）调整电流、电压等参数，以满足不同的焊接需求。

5. 焊接：将需要焊接的工件与电焊机连接，电极接触工件后产生电弧，通过电弧的高温熔化工件表面，从而实现焊接的目的。

以上是直流电焊机的工作原理，通过将交流电转换为直流电，并通过电焊机电路对直流电进行调整和控制，最终实现焊接作业。

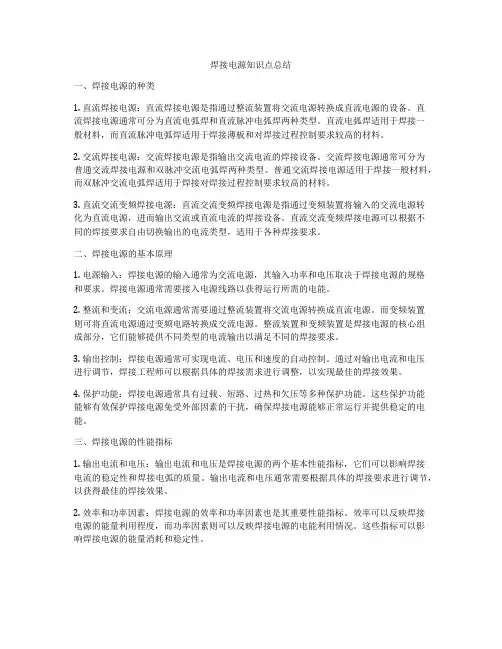

焊接电源知识点总结一、焊接电源的种类1. 直流焊接电源：直流焊接电源是指通过整流装置将交流电源转换成直流电源的设备。

直流焊接电源通常可分为直流电弧焊和直流脉冲电弧焊两种类型。

直流电弧焊适用于焊接一般材料，而直流脉冲电弧焊适用于焊接薄板和对焊接过程控制要求较高的材料。

2. 交流焊接电源：交流焊接电源是指输出交流电流的焊接设备。

交流焊接电源通常可分为普通交流焊接电源和双脉冲交流电弧焊两种类型。

普通交流焊接电源适用于焊接一般材料，而双脉冲交流电弧焊适用于焊接对焊接过程控制要求较高的材料。

3. 直流交流变频焊接电源：直流交流变频焊接电源是指通过变频装置将输入的交流电源转化为直流电源，进而输出交流或直流电流的焊接设备。

直流交流变频焊接电源可以根据不同的焊接要求自由切换输出的电流类型，适用于各种焊接要求。

二、焊接电源的基本原理1. 电源输入：焊接电源的输入通常为交流电源，其输入功率和电压取决于焊接电源的规格和要求。

焊接电源通常需要接入电源线路以获得运行所需的电能。

2. 整流和变流：交流电源通常需要通过整流装置将交流电源转换成直流电源。

而变频装置则可将直流电源通过变频电路转换成交流电源。

整流装置和变频装置是焊接电源的核心组成部分，它们能够提供不同类型的电流输出以满足不同的焊接要求。

3. 输出控制：焊接电源通常可实现电流、电压和速度的自动控制。

通过对输出电流和电压进行调节，焊接工程师可以根据具体的焊接需求进行调整，以实现最佳的焊接效果。

4. 保护功能：焊接电源通常具有过载、短路、过热和欠压等多种保护功能。

这些保护功能能够有效保护焊接电源免受外部因素的干扰，确保焊接电源能够正常运行并提供稳定的电能。

三、焊接电源的性能指标1. 输出电流和电压：输出电流和电压是焊接电源的两个基本性能指标，它们可以影响焊接电流的稳定性和焊接电弧的质量。

输出电流和电压通常需要根据具体的焊接要求进行调节，以获得最佳的焊接效果。

2. 效率和功率因素：焊接电源的效率和功率因素也是其重要性能指标。

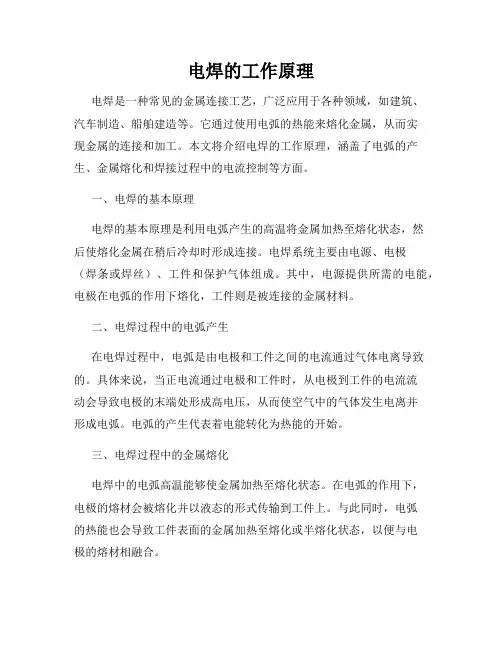

电焊的工作原理电焊是一种常见的金属连接工艺，广泛应用于各种领域，如建筑、汽车制造、船舶建造等。

它通过使用电弧的热能来熔化金属，从而实现金属的连接和加工。

本文将介绍电焊的工作原理，涵盖了电弧的产生、金属熔化和焊接过程中的电流控制等方面。

一、电焊的基本原理电焊的基本原理是利用电弧产生的高温将金属加热至熔化状态，然后使熔化金属在稍后冷却时形成连接。

电焊系统主要由电源、电极（焊条或焊丝）、工件和保护气体组成。

其中，电源提供所需的电能，电极在电弧的作用下熔化，工件则是被连接的金属材料。

二、电焊过程中的电弧产生在电焊过程中，电弧是由电极和工件之间的电流通过气体电离导致的。

具体来说，当正电流通过电极和工件时，从电极到工件的电流流动会导致电极的末端处形成高电压，从而使空气中的气体发生电离并形成电弧。

电弧的产生代表着电能转化为热能的开始。

三、电焊过程中的金属熔化电焊中的电弧高温能够使金属加热至熔化状态。

在电弧的作用下，电极的熔材会被熔化并以液态的形式传输到工件上。

与此同时，电弧的热能也会导致工件表面的金属加热至熔化或半熔化状态，以便与电极的熔材相融合。

四、电焊过程中的电流控制为了确保电焊过程的质量，电流的控制是至关重要的。

电流的大小会直接影响电弧的稳定性和金属熔化的速度。

在电焊中，通过调节电焊机的控制参数，如电流强度和电极的接触时间等，可以对电流进行精确控制。

此外，焊接过程中的保护气体，如惰性气体，也可以通过对弧焊区域进行气体保护以确保焊接接头的质量。

综上所述，电焊通过电弧的热能将金属加热至熔化状态，从而实现金属的连接和加工。

电焊过程中，电弧的产生、金属熔化和焊接过程中的电流控制是关键环节。

了解电焊的工作原理对于正确操作和掌握电焊技术至关重要。

在实际应用中，我们需要根据具体需要选择不同的焊接方法和设备，以实现高质量的焊接效果。

高频焊的原理及应用1. 高频焊的原理高频焊是一种利用高频电能产生的热量来进行焊接的方法。

在高频焊中，通过高频电源产生高频电流，使电流通过工件表面产生雷电放电，从而产生高温和高压，使工件表面材料熔化融合，实现焊接。

高频焊的原理可以归纳为以下几个方面：•高频电源的工作原理：高频电源通过变压器将市电的电压变换成高频电压，然后将高频电压输送到电焊头上。

电焊头中的电极产生高频电流，通过工件表面产生雷电放电。

•雷电放电的作用：雷电放电产生高温和高压，使工件表面材料熔化融合。

雷电放电的过程中，工件表面的材料会发生融化、挥发和气化等过程，同时也会产生高速高压的气流，将气流中的杂质带走，从而确保焊接的质量。

•电阻加热原理：高频焊中的雷电放电过程可以看作是电阻加热的一种形式。

所谓电阻加热，是指通过电流通过物体产生的电阻，产生热量来加热物体。

在高频焊中，电流在工件表面产生雷电放电，形成电阻加热。

2. 高频焊的应用高频焊具有以下一些特点，因此在一些特定领域有广泛的应用。

•快速焊接速度：高频焊具有焊接速度快的特点，可以大大提高生产效率。

在一些需要大量焊接的工业生产中，高频焊是一种重要的焊接方法。

•焊接质量高：高频焊可以在短时间内将工件表面材料熔化融合，因此可以实现焊缝的快速形成。

同时，由于雷电放电过程中产生了高速高压的气流，可以将焊接区域内的杂质吹散，确保焊接质量。

•应用范围广：高频焊可以应用于各种材料的焊接，包括金属、塑料和合成材料等。

因此在许多领域都有广泛的应用，例如汽车制造、建筑业和家用电器制造等。

•节能环保：高频焊凭借其快速高效的特点，可以大大减少焊接过程中的能源消耗。

与传统的焊接方法相比，高频焊具有更高的能源利用率，因此具有较好的节能环保效果。

除了以上特点之外，高频焊还具有灵活性高、焊接表面平整等特点，因此在一些对焊接质量要求较高的领域有广泛的应用。

3. 高频焊的注意事项在使用高频焊进行焊接时，需要注意以下几个方面：•安全使用：高频电流可以产生较大的电压和电流，因此使用高频焊时应严格遵守操作规程，确保安全。

电焊机的工作原理电焊机是一种常见的电力工具，主要用于进行金属焊接和切割工作。

它的工作原理非常复杂，涉及到电力传导、电弧产生和焊接温度控制等多个方面。

在下面的文章中，我将详细介绍电焊机的工作原理，并逐点解释其工作过程。

1. 电力供应和传导：电焊机的工作首先需要稳定的电力供应。

通常情况下，电焊机会通过电源插头将电能接入家用电源，然后由电源线传输到焊机的变压器或逆变器中。

变压器或逆变器的作用是将输入电压变换成适合焊接或切割工作的电压。

2. 电弧产生：电焊机工作的核心是产生并维持一种称为电弧的高温等离子体。

电弧是电流在金属间空气间的跳跃放电，产生高温和光照。

在电焊机中，电弧产生的方式主要有两种，一种是通过电弧电源产生，另一种是通过电极的间隙产生。

3. 电弧传导和控制：当电弧产生后，它需要在焊件和焊条之间进行传导。

焊条作为电极，通过电弧传导电流到焊件上，从而达到焊接的目的。

同时，焊接过程中对电弧的控制也非常重要。

通过调节电流的大小和焊接材料的种类，可以控制电弧的强度和稳定性，从而实现不同的焊接效果。

4. 焊接温度和熔化：电弧产生的高温能够将金属表面的分子激活和熔化，从而实现焊接。

在焊接过程中，焊机会提供所需的电流和电压，使电弧产生足够的热量来熔化焊接材料。

同时，焊接材料的选择以及焊接速度的控制也会影响焊接的质量和效果。

5. 防护措施：由于电弧产生的高温和明亮光线，焊接过程中存在一定的危险性。

为了保护操作人员的安全，电焊机通常配备了防护设备，如焊接面具、防护眼镜和焊接手套等。

这些设备能够有效地防止烧伤、眼损伤和电击等意外事件。

总结起来，电焊机的工作原理包括电力供应和传导、电弧产生和传导、焊接温度控制以及防护措施等多个方面。

这些原理的正确应用和掌握，是保证电焊机正常工作和获得良好焊接效果的关键。

当我们使用电焊机时，一定要遵守相关安全操作规程，并注意保护自己的安全。

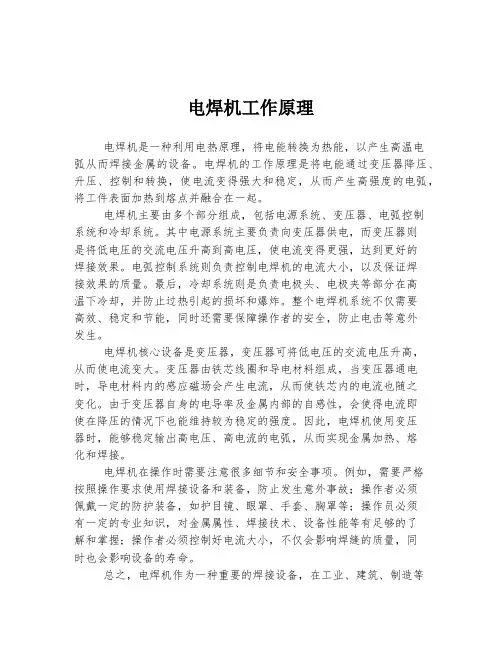

电焊机工作原理电焊机是一种利用电热原理，将电能转换为热能，以产生高温电弧从而焊接金属的设备。

电焊机的工作原理是将电能通过变压器降压、升压、控制和转换，使电流变得强大和稳定，从而产生高强度的电弧，将工件表面加热到熔点并融合在一起。

电焊机主要由多个部分组成，包括电源系统、变压器、电弧控制系统和冷却系统。

其中电源系统主要负责向变压器供电，而变压器则是将低电压的交流电压升高到高电压，使电流变得更强，达到更好的焊接效果。

电弧控制系统则负责控制电焊机的电流大小，以及保证焊接效果的质量。

最后，冷却系统则是负责电极头、电极夹等部分在高温下冷却，并防止过热引起的损坏和爆炸。

整个电焊机系统不仅需要高效、稳定和节能，同时还需要保障操作者的安全，防止电击等意外发生。

电焊机核心设备是变压器，变压器可将低电压的交流电压升高，从而使电流变大。

变压器由铁芯线圈和导电材料组成，当变压器通电时，导电材料内的感应磁场会产生电流，从而使铁芯内的电流也随之变化。

由于变压器自身的电导率及金属内部的自感性，会使得电流即使在降压的情况下也能维持较为稳定的强度。

因此，电焊机使用变压器时，能够稳定输出高电压、高电流的电弧，从而实现金属加热、熔化和焊接。

电焊机在操作时需要注意很多细节和安全事项。

例如，需要严格按照操作要求使用焊接设备和装备，防止发生意外事故；操作者必须佩戴一定的防护装备，如护目镜、眼罩、手套、胸罩等；操作员必须有一定的专业知识，对金属属性、焊接技术、设备性能等有足够的了解和掌握；操作者必须控制好电流大小，不仅会影响焊缝的质量，同时也会影响设备的寿命。

总之，电焊机作为一种重要的焊接设备，在工业、建筑、制造等领域中应用广泛。

在正确使用和操作下，电焊机可以高效、稳定地完成各种金属的焊接任务，并且可以大大提高生产效率和工作质量。

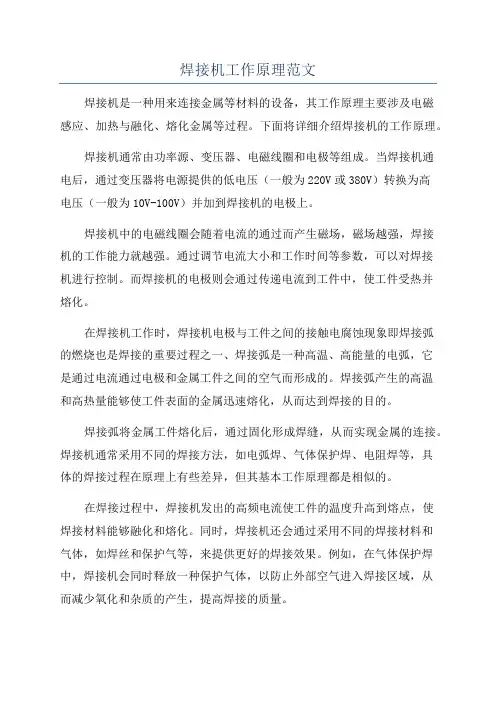

焊接机工作原理范文焊接机是一种用来连接金属等材料的设备，其工作原理主要涉及电磁感应、加热与融化、熔化金属等过程。

下面将详细介绍焊接机的工作原理。

焊接机通常由功率源、变压器、电磁线圈和电极等组成。

当焊接机通电后，通过变压器将电源提供的低电压（一般为220V或380V）转换为高电压（一般为10V-100V）并加到焊接机的电极上。

焊接机中的电磁线圈会随着电流的通过而产生磁场，磁场越强，焊接机的工作能力就越强。

通过调节电流大小和工作时间等参数，可以对焊接机进行控制。

而焊接机的电极则会通过传递电流到工件中，使工件受热并熔化。

在焊接机工作时，焊接机电极与工件之间的接触电腐蚀现象即焊接弧的燃烧也是焊接的重要过程之一、焊接弧是一种高温、高能量的电弧，它是通过电流通过电极和金属工件之间的空气而形成的。

焊接弧产生的高温和高热量能够使工件表面的金属迅速熔化，从而达到焊接的目的。

焊接弧将金属工件熔化后，通过固化形成焊缝，从而实现金属的连接。

焊接机通常采用不同的焊接方法，如电弧焊、气体保护焊、电阻焊等，具体的焊接过程在原理上有些差异，但其基本工作原理都是相似的。

在焊接过程中，焊接机发出的高频电流使工件的温度升高到熔点，使焊接材料能够融化和熔化。

同时，焊接机还会通过采用不同的焊接材料和气体，如焊丝和保护气等，来提供更好的焊接效果。

例如，在气体保护焊中，焊接机会同时释放一种保护气体，以防止外部空气进入焊接区域，从而减少氧化和杂质的产生，提高焊接的质量。

总之，焊接机通过产生高温、高能量的焊接弧，使金属工件熔化并连接在一起，从而实现金属的连接。

焊接机的工作原理涉及电磁感应、加热与融化、熔化金属等过程，并可通过控制参数和选择不同的焊接方法来实现不同类型的焊接需求。

通过优化工艺和创新技术，焊接机的工作效率和焊接质量可不断提高，为现代焊接工业的发展提供了强大的支持。

焊接电源原理
焊接电源原理是指通过将输入的电能转换为适用于焊接操作所需的电能的过程。

焊接电源主要由变压器、整流器和滤波器等部件组成。

变压器是焊接电源的核心部件，其作用是将输入的交流电转换为适合焊接操作的低电压高电流的交流电。

变压器通过磁感应原理工作，将输入的高电压低电流电能通过互感作用转换为低电压高电流电能。

这样可以满足焊接操作所需的高电流要求。

整流器是将变压器输出的交流电转换为直流电的部件。

在焊接过程中，直流电能提供了更稳定的电弧和更好的焊接效果。

整流器一般采用整流桥或整流电路来实现。

滤波器的作用是降低焊接电源输出的直流电中的脉动波动，使电能更加稳定。

常见的滤波器形式包括电解电容滤波器和电感滤波器。

电解电容滤波器利用电容的特性将脉动的直流电平滤除，实现平滑输出。

电感滤波器则利用电感元件来滤除高频噪声和脉动信号。

焊接电源的工作原理不仅仅止于以上几个部件的功能，还涉及到电流调节、电磁兼容等方面的问题。

通过精心设计和调节这些部件，可以实现稳定的焊接电流输出，满足不同焊接需求的要求。

总之，焊接电源的工作原理是基于变压器、整流器和滤波器等部件的协同作用，将输入的电能转换为适用于焊接操作的电能。

通过合理设计和调节这些部件，可以实现稳定的焊接电流输出，提高焊接效果和质量。

焊接机的工作原理焊接机是一种专用的焊接设备，用于将两个或多个金属工件连接在一起。

它的工作原理涉及到电化学原理、热传导原理和焊接过程中金属的物理和化学变化。

焊接机主要由电源系统、电弧系统、控制系统和冷却系统等组成。

电源系统是焊接机的动力来源，它提供所需的电能。

电弧系统通过电源提供的电能产生电弧，并将电能转化为热能，使金属工件加热到可以熔化的温度，从而完成焊接。

控制系统对焊接机进行各种操作控制和电流、电压等参数的调节。

冷却系统用于保持焊接机的正常工作温度，防止过热。

焊接机的工作过程可以简单概括为：首先，通过电源系统将电能输入到电弧系统，产生能量高达数万度的电弧。

电弧在电极间形成，将电流、电压等参数与金属工件相连，通过电子流与金属工件形成短路。

金属工件受到电弧的瞬间高温热力作用，加热到熔化点，形成熔融池。

接着，焊工运用焊接材料（焊条、焊丝等）将其放入熔融池中，使其溶解并与金属工件相互融合，最终形成焊缝。

焊接机的工作原理涉及到电化学原理。

电弧产生时，电极表面与空气中的氧气发生反应，形成一层氧化膜。

氧化膜可以阻碍电流通过，影响焊接效果。

为了消除氧化膜，焊接机通常会采用涂覆剂或形成气雾屏。

此外，焊接过程中也会产生气体，一部分溶解在焊缝中，一部分排出。

焊接机通过控制气体的流动和压力，使焊接过程中的气氛得以控制，从而影响焊接质量。

焊接机的工作原理还涉及到热传导原理。

在焊接过程中，焊接机通过电弧将电能转化为热能，将其传导到金属工件内部。

热传导是焊接过程中金属加热和熔化的主要方式。

焊接机通过控制焊接电流和电压的大小，调节焊接过程中的热传导速度和热影响区域的大小，从而控制焊接质量和焊接结果。

焊接机的工作原理还涉及到金属的物理和化学变化。

焊接时，金属经历了热膨胀和冷缩的过程，这可能会导致焊缝产生应力，影响焊接质量。

为了消除应力，焊接机通常会在焊接过程中进行预热和后热处理。

此外，在焊接过程中，金属工件和焊接材料之间会发生熔合和固化的过程，这涉及到金属的化学变化，如相变和晶粒生长等。

电焊机的焊接原理电焊机是一种用于将金属材料焊接在一起的设备。

它通过将电能转化为热能，使金属工件的表面熔化并形成焊缝，从而实现焊接的目的。

首先，电焊机通过电源提供所需的电能。

电源通常采用交流电或直流电，其电压和电流可根据所需的焊接工艺和金属材料的类型进行调节。

当电焊机开启时，电流通过连接到焊接工件的电极和工件之间形成闭合回路。

弧焊机通常通过非常高的电压和低电流产生电弧。

电站和离子需要足够的能量来克服空气和电极之间的电阻。

当电流通过电极和工件之间的闭合回路时，电弧在电极和工件之间形成。

电弧产生的瞬时高温会使电极和工件的金属材料熔化，形成一个熔融池。

在电焊过程中，电源会根据设定的电流大小将电能传递给焊接工件。

电流通过焊接工件时，因为电阻而产生热量。

这种热量会使焊接工件的金属材料熔化。

当电流通过焊接工件时，焊工会将焊丝或焊条引入电弧的位置。

焊丝或焊条是一种金属材料，能够在高温下熔化并流进焊接点。

通过加入焊丝或焊条，焊工可以在焊接点上形成焊缝。

焊缝是焊接工件的连接部分。

焊接过程中，工件需要被保护，以防止与空气中的氧气、水蒸气等反应。

否则，金属焊接点可能会出现氧化等问题。

为此，焊接过程中使用的焊接电弧周围会产生一层保护气体，例如惰性气体（如氩气或氮气）或活性气体（如二氧化碳）。

这些气体可以通过外部气体供应系统提供，也可以在焊接电弧的周围产生，以保护电弧和焊接部位。

总结来说，电焊机的焊接原理是通过将电能转化为热能，使金属工件的表面熔化并形成焊缝。

它包括电弧的产生、电流的传导和热能的转化等过程。

在焊接过程中，还需要对焊接点进行保护，防止氧化等问题的发生。

电焊机在工业和制造业中有广泛的应用，是一种重要的焊接工具。

电焊机工作原理及结构电焊机是一种将电能转化为热能，通过热能将焊件加热至熔化或半熔化状态，然后采用外力将焊件连接在一起的设备。

电焊机广泛应用于建筑、航空、船舶、机械制造等领域，是现代化生产过程中必不可少的设备之一。

1.电能供应电焊机的工作需要接通电源，通常采用交流（AC）或直流（DC）电流。

交流电焊机（AC）的工作原理是将交流电源通过变压器转换成低压高电流的电能，再通过电极与焊接件的接触，使电弧放电并使金属熔化。

直流电焊机（DC）通过变压器和整流器，将交流电源转换为直流电源，并加上滤波电容，得到稳定的直流电流。

2.电极操作电焊机的电极是将电源能量转化为弧光能量的主要部分。

电极必须具有良好的导电性能，能够承受高温、高压和强磁场等极端条件。

一般情况下，电焊机电极主要分为焊丝和焊条两种类型。

焊丝是细而长的金属丝，在焊接过程中需要不断地加入，焊条是由焊接合金和药皮组成的短棒状物，能够在焊接过程中自行熔化。

选择何种电极，应根据不同的焊接工艺和要求进行选择。

3.产生电弧电弧是将电能转化为弧光时所产生的一种放电过程。

电焊机产生电弧的原理是，利用电极与工件之间的间隙和电极的瞬间断开，使电流断开，从而使电弧能量放出，生成高温、高压和高速气流。

电弧的温度可以达到3000℃以上，高温会使焊接面熔融并融化，高压和流速气流会将熔化的金属强制排出焊缝区域，同时也可以将杂质和气体从焊缝区域中排出，从而达到强制性焊接。

4.焊接在弧光下，焊材熔化并混合在一起，从而形成焊缝区域。

在焊接过程中，焊缝区域的金属结构会通过热力和力学作用的影响下形成相应的焊缝形状和结构。

为了使焊缝结构达到最佳的焊接效果，还需根据不同的条件选择合适的焊接参数，包括焊接电流、电压、电弧长度等参数。

二、电焊机的结构1.主机电焊机主机是整个设备的核心部分，包括电极线、电源变压器、电源整流器、电弧稳定器、输出继电器等等。

主机通过调整电极电流和电弧电压等参数，在保证焊接质量和稳定性的情况下，进行相应的电焊作业。

第一章主回路工作原理一、什么叫主回路主回路指焊机中提供功率电源的电路部分。

二、主回路原理图（以ARC160例）三、组成器件说明1、K——电源开关用以接通（或切断）与市电（220V、50赫兹）的联系2、RT——起动电阻因焊机启动时要给后面的滤波电解电容充电。

为避免过大的开机浪涌电流损坏开关及触发空开跳闸，在开机时接入启动电阻，用以限制浪涌电流。

正常工作后，启动电阻被继电器短路。

实际电路中，为避免因开机浪涌电流冲击造成启动电阻损坏，起动电阻采用了热敏电阻（PTC和NTC），它们具有良好的耐冲击性。

3、J1——继电器开关接通之后，电流通过启动电阻给滤波电解电容充电，当电容电压达到一定值时，辅助电源开始工作提供24V电，使继电器吸合，将启动电阻短路。

4、DB——硅桥此硅桥用于一次整流，将市电220V、50赫兹交流电整流后输出308V的直流电。

5、C1——电解滤波电容整流后输出的308V的直流电为脉动直流，此电容起滤平作用6、R——放电电阻在关机以后，滤波电容中存有很高电压，为了安全，用此电阻将存电放掉。

7、C2——高频滤波电容在高频逆变中，需要给开关管提供高频电流，而电解滤波电容因本身电感及引线电感的原因，不能提供高频电流，因此需要高频电容提供。

8、Q——开关管开关管Q1、Q2、Q3、Q4组成全桥逆变器，在驱动信号作用下，将308V直流转变成100Kz（10万赫兹）交流电的。

9、C3——隔直电容10、T1——主变压器变压器的作用是将308V的高压变换成适合电弧焊接所需要的几十伏的低压。

11、D——快速恢复二极管D5、D6的作用是二次整流，即将100KHz的高频交流电流再次转变成直流电流。

12、L1——电抗器电抗器具有平波续流作用，可使输出电流变得连续稳定，保证焊接质量。

13、RF——分流器分流器是用锰铜制成的大功率小阻值的电阻，用于检测输出电流的大小，提供反馈信号。

四、全桥逆变器工作原理1、全桥逆变器的电路图2、全桥逆变器工作原理全桥逆变器每个工作周期分四个时段，分别为t1、t2、t3、t4，其工作原理如下：t1时段K1、K4导通，K2、K3关断电流方向：正极K1 C1 T K4 地t2时段K1、K4、K2、K3关断无电流t3时段K1、K4关断，K2、K3导通电流方向：正极K2 C1 T K3 地t4时段K1、K4、K2、K3关断无电流从上述分析看，在t1与t3时段里，流过变压器T的电流方向正好相反，也就是将直流电变成了交流电。

bxl-1200弧焊电源工作原理
BXL-1200弧焊电源的工作原理是将交流电源转换为直流电源，并通过控制电路调节电流和电压来满足焊接需求。

具体的工作原理如下：
1. 输入电源：输入的交流电源经过整流和滤波后得到稳定的直流电源。

2. 电流调节：通过控制电路调节功率管的导通时间来控制输出电流的大小，从而实现电流的调节。

3. 电弧稳定：通过电弧稳定器将直流电源转换为可维持稳定电弧的电源，以提供稳定的焊接电弧。

4. 电流反馈：通过电流传感器检测焊接电流，并通过反馈电路将检测到的电流信号返回给控制电路，从而调节和控制焊接电流的稳定性。

5. 电压调节：通过控制电路调节输出电压的大小，以满足不同焊接材料和要求的电压。

6. 温度保护：为了保护设备，通常还会加入过载保护和过热保护等功能，以防止设备因工作过载或过热而损坏。

总体而言，BXL-1200弧焊电源通过控制电路和电弧稳定器等
部件，将输入的交流电源转化为稳定的直流电源，并通过调节电流和电压来满足焊接需求。

同时，还加入了各种保护功能，以提高设备的安全性和稳定性。

直流焊机的工作原理
直流焊机的工作原理是将交流电源通过整流装置转换为直流电源，并通过控制电路控制电流强度，从而进行电焊。

具体工作原理如下：
1. 交流电供给：直流焊机通过连接交流电源，将交流电传递到整流装置。

2. 整流装置：整流装置的作用是将交流电源转换为直流电源。

通常使用的整流方法有半波整流、全波整流和桥式整流。

3. 控制电路：控制电路根据焊接任务的要求，控制输入电流的强度。

通过调节控制电路的电位器或开关来改变电流大小。

4. 焊接电极：将电流从焊机传递到焊接电极，焊接电极通常由铜、铝或钨制成。

5. 工件焊接：将两个工件通过焊接电极接触在一起，将电流传递给工件的连接接头，产生高温，使接头熔化并形成焊缝。

6. 辅助设备：为了保证焊接的质量，通常还需要辅助设备如焊接电流表、焊接电压表、保护面罩等。

总结起来，直流焊机的工作原理就是将交流电源通过整流装置转换为直流电源，控制电路控制电流强度，通过焊接电极实现对工件的焊接。

电焊机电源的工作原理电焊机是一种常见的用于焊接金属的设备，其主要功能是提供电能和控制电流，以使焊接材料熔化并连接起来。

而电焊机的工作原理则是基于电力转换和调节的过程。

本文将介绍电焊机电源的工作原理。

一、电焊机的基本结构电焊机主要由以下几个部分组成：1. 电源部分：提供电能的来源，通常是交流或直流电源。

2. 整流部分：将交流电转换为直流电。

3. 变压器部分：调整电压和电流的大小，以满足不同的焊接需求。

4. 控制部分：对电流进行调节和保护，确保焊接质量和安全性。

5. 输出部分：将调节后的电流传输到焊接电极和工件上。

二、电焊机的工作原理电焊机的工作原理可以分为以下几个步骤：1. 电源供电：电焊机通过外部电源接受电能供应，可以是交流电或直流电。

交流电通常需要经过整流部分转换为直流电，直流电则直接进入调压变压器部分。

2. 电能转换：直流电进入调压变压器部分，通过变压器的升降压作用将电压调整到所需的焊接电压。

变压器本质上是一种电感器，通过在其主线圈上引入不同的匝数，可以实现电压升降。

3. 电流调节：变压器调整了电压，但电流需要通过其他控制器进行调节。

电流控制部分可以通过电位器或电感器来实现电流大小的调节，并可以根据需求进行保护控制，以确保焊接的稳定性和安全性。

4. 输出焊接电流：调节后的电流经过输出部分传输到焊接电极和工件上。

焊接电极通常是一根金属棒，它将电流和热量传输到工件上，使工件的两个或多个部分熔化并连接起来。

5. 焊接过程：焊接过程中，焊接电焊机产生的电流通过焊接电极、熔化电焊条和工件之间形成的电弧进行传输。

电弧的高温产生熔化的金属，形成焊接缝。

三、电焊机的类型和应用根据电源的不同，电焊机可以分为交流电焊机和直流电焊机。

交流电焊机适用于一般的焊接需求，而直流电焊机则适用于较为专业或特殊的焊接工作。

电焊机的应用十分广泛，常见于制造业、建筑业、汽车维修等行业。

无论是大型钢结构的制造，还是精细零件的加工，电焊机都扮演着重要的角色。
