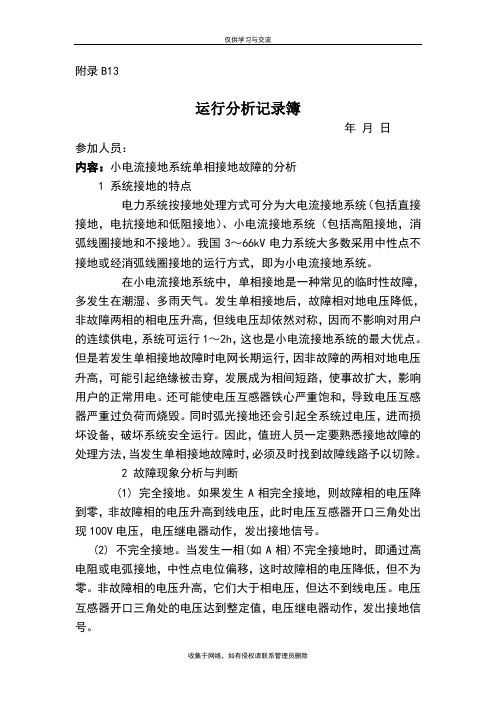

附录B13运行分析记录簿年月日参加人员：内容：小电流接地系统单相接地故障的分析1 系统接地的特点电力系统按接地处理方式可分为大电流接地系统（包括直接接地，电抗接地和低阻接地）、小电流接地系统（包括高阻接地，消弧线圈接地和不接地）。

我国3～66kV电力系统大多数采用中性点不接地或经消弧线圈接地的运行方式，即为小电流接地系统。

在小电流接地系统中，单相接地是一种常见的临时性故障，多发生在潮湿、多雨天气。

发生单相接地后，故障相对地电压降低，非故障两相的相电压升高，但线电压却依然对称，因而不影响对用户的连续供电，系统可运行1～2h，这也是小电流接地系统的最大优点。

但是若发生单相接地故障时电网长期运行，因非故障的两相对地电压升高，可能引起绝缘被击穿，发展成为相间短路，使事故扩大，影响用户的正常用电。

还可能使电压互感器铁心严重饱和，导致电压互感器严重过负荷而烧毁。

同时弧光接地还会引起全系统过电压，进而损坏设备，破坏系统安全运行。

因此，值班人员一定要熟悉接地故障的处理方法，当发生单相接地故障时，必须及时找到故障线路予以切除。

2 故障现象分析与判断(1) 完全接地。

如果发生A相完全接地，则故障相的电压降到零，非故障相的电压升高到线电压，此时电压互感器开口三角处出现100V电压，电压继电器动作，发出接地信号。

(2) 不完全接地。

当发生一相(如A相)不完全接地时，即通过高电阻或电弧接地，中性点电位偏移，这时故障相的电压降低，但不为零。

非故障相的电压升高，它们大于相电压，但达不到线电压。

电压互感器开口三角处的电压达到整定值，电压继电器动作，发出接地信号。

(3) 电弧接地。

如果发生A相完全接地，则故障相的电压降低，但不为零，非故障相的电压升高到线电压。

此时电压互感器开口三角处出现100V电压，电压继电器动作，发出接地信号。

(4) 母线电压互感器一相二次熔断件熔断。

此现象为中央信号警铃响，打出“电压互感器断线”光字牌，一相电压为零，另外两相电压正常。

附录B13运行分析记录簿年月日参加人员：内容：小电流接地系统单相接地故障的分析1 系统接地的特点电力系统按接地处理方式可分为大电流接地系统（包括直接接地，电抗接地和低阻接地）、小电流接地系统（包括高阻接地，消弧线圈接地和不接地）。

我国3～66kV电力系统大多数采用中性点不接地或经消弧线圈接地的运行方式，即为小电流接地系统。

在小电流接地系统中，单相接地是一种常见的临时性故障，多发生在潮湿、多雨天气。

发生单相接地后，故障相对地电压降低，非故障两相的相电压升高，但线电压却依然对称，因而不影响对用户的连续供电，系统可运行1～2h，这也是小电流接地系统的最大优点。

但是若发生单相接地故障时电网长期运行，因非故障的两相对地电压升高，可能引起绝缘被击穿，发展成为相间短路，使事故扩大，影响用户的正常用电。

还可能使电压互感器铁心严重饱和，导致电压互感器严重过负荷而烧毁。

同时弧光接地还会引起全系统过电压，进而损坏设备，破坏系统安全运行。

因此，值班人员一定要熟悉接地故障的处理方法，当发生单相接地故障时，必须及时找到故障线路予以切除。

2 故障现象分析与判断(1) 完全接地。

如果发生A相完全接地，则故障相的电压降到零，非故障相的电压升高到线电压，此时电压互感器开口三角处出现100V 电压，电压继电器动作，发出接地信号。

(2) 不完全接地。

当发生一相(如A相)不完全接地时，即通过高电阻或电弧接地，中性点电位偏移，这时故障相的电压降低，但不为零。

非故障相的电压升高，它们大于相电压，但达不到线电压。

电压互感器开口三角处的电压达到整定值，电压继电器动作，发出接地信号。

(3) 电弧接地。

如果发生A相完全接地，则故障相的电压降低，但不为零，非故障相的电压升高到线电压。

此时电压互感器开口三角处出现100V电压，电压继电器动作，发出接地信号。

(4) 母线电压互感器一相二次熔断件熔断。

此现象为中央信号警铃响，打出“电压互感器断线”光字牌，一相电压为零，另外两相电压正常。

机电变电所记录各种表格概要前言机电变电所作为电力供应系统的重要组成部分，记录与管理各种表格是非常必要的。

本文将介绍机电变电所记录的各种表格，包括表格的类型、内容和主要作用。

一、设备列表设备列表是机电变电所非常重要的一项记录，既是检修、维护、更新设备的准确依据，也是安全生产重要的措施。

设备列表包括主变压器、开关柜、断路器、隔离开关、熔断器、熔断器座、电容器等各种主要设备的名称、型号、数量、制造厂和安装位置等详细信息。

设备列表的更新需要随着设备的更换和新设备的增加进行及时修订，保持设备列表的准确性和完整性。

设备列表的主要作用在于方便管理和明晰责任，以及在设备损坏时进行更换。

二、运行记录表机电变电所运行记录表是一种起到纪录、信息反馈和数据判断的作用。

运行记录表包括日报、月报和季度报表。

每张记录表都是记录机电变电所的运行情况，包括主要设备的电压、电流、功率、温度、湿度等指标，以及对设备的巡检、维护、检修情况进行记录。

运行记录表具体内容包括：•电压、电流、功率等指标的测量数据•启动、停机时间和原因•设备的维修、检修情况•运行异常的情况和处理措施•其他需要记录的内容运行记录表的主要作用在于：•了解设备的运行和发现设备的问题•诊断设备的健康状况•分析设备的配置、性能和调度情况•提供数据支撑和信息反馈三、安全检查记录表安全检查记录表是机电变电所进行安全检查、隐患排查、隐患整改的一种记录表。

记录表内容主要包括检查日期、检查内容、存在的安全问题和整改情况等。

安全检查记录表的作用在于：•发现安全隐患，进行整改•加强安全教育和宣传•提高工作质量和安全意识•防范事故和保障生产四、巡检记录表巡检记录表是机电变电所进行巡检的记录表。

记录表内容包括巡检日期、巡检区域、巡检内容、异常情况等。

巡检记录表的作用在于：•发现设备运行状态和正常异常情况•发现巡检区域的安全隐患•发现设备和设施的一些小问题，及时进行维修和处理五、其他记录表除上述表格外，机电变电所还需要记录其他各种表格，如设备维修记录表、设备更换记录表、安全施工记录表等。
