变电所运行记录表

附录B13运行分析记录簿年月日参加人员：内容：小电流接地系统单相接地故障的分析1 系统接地的特点电力系统按接地处理方式可分为大电流接地系统（包括直接接地，电抗接地和低阻接地）、小电流接地系统（包括高阻接地，消弧线圈接地和不接地）。

我国3～66kV电力系统大多数采用中性点不接地或经消弧线圈接地的运行方式，即为小电流接地系统。

在小电流接地系统中，单相接地是一种常见的临时性故障，多发生在潮湿、多雨天气。

发生单相接地后，故障相对地电压降低，非故障两相的相电压升高，但线电压却依然对称，因而不影响对用户的连续供电，系统可运行1～2h，这也是小电流接地系统的最大优点。

但是若发生单相接地故障时电网长期运行，因非故障的两相对地电压升高，可能引起绝缘被击穿，发展成为相间短路，使事故扩大，影响用户的正常用电。

还可能使电压互感器铁心严重饱和，导致电压互感器严重过负荷而烧毁。

同时弧光接地还会引起全系统过电压，进而损坏设备，破坏系统安全运行。

因此，值班人员一定要熟悉接地故障的处理方法，当发生单相接地故障时，必须及时找到故障线路予以切除。

2 故障现象分析与判断(1) 完全接地。

如果发生A相完全接地，则故障相的电压降到零，非故障相的电压升高到线电压，此时电压互感器开口三角处出现100V 电压，电压继电器动作，发出接地信号。

(2) 不完全接地。

当发生一相(如A相)不完全接地时，即通过高电阻或电弧接地，中性点电位偏移，这时故障相的电压降低，但不为零。

非故障相的电压升高，它们大于相电压，但达不到线电压。

电压互感器开口三角处的电压达到整定值，电压继电器动作，发出接地信号。

(3) 电弧接地。

如果发生A相完全接地，则故障相的电压降低，但不为零，非故障相的电压升高到线电压。

此时电压互感器开口三角处出现100V电压，电压继电器动作，发出接地信号。

(4) 母线电压互感器一相二次熔断件熔断。

此现象为中央信号警铃响，打出“电压互感器断线”光字牌，一相电压为零，另外两相电压正常。

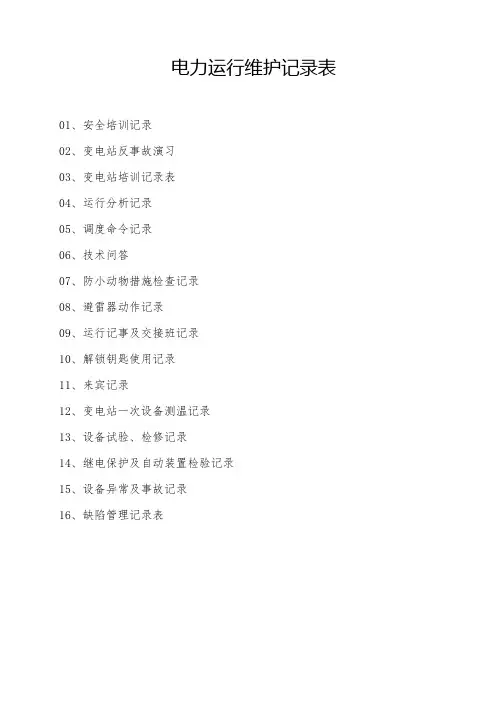

电力运行维护记录表
01、安全培训记录
02、变电站反事故演习
03、变电站培训记录表
04、运行分析记录
05、调度命令记录
06、技术问答
07、防小动物措施检查记录
08、避雷器动作记录
09、运行记事及交接班记录
10、解锁钥匙使用记录
11、来宾记录
12、变电站一次设备测温记录
13、设备试验、检修记录
14、继电保护及自动装置检验记录
15、设备异常及事故记录
16、缺陷管理记录表
安全培训记录
变电站反事故演习
变电站培训记录表
运行分析记录
调度命令记录
技术问答
防小动物措施检查记录
说明：防小动物检查每月一次，鼠药随时添加。

避雷器动作记录
运行记事及交接班记录
解锁钥匙使用记录
来宾记录
变电站一次设备测温记录
设备试验、检修记录
继电保护及自动装置检验记录
设备异常及事故记录
缺陷管理记录表。

变电站保电情况汇报表
根据公司要求，我对所在变电站的保电情况进行了汇报，具体情况如下：
一、变电站设备运行情况。

1. 变压器，经过定期检查和维护，变压器运行正常，无异常情况发生。

2. 开关设备，各类断路器、隔离开关等设备正常运行，未发现漏电、跳闸等情况。

3. 电缆线路，线路绝缘电阻良好，无短路、接地等安全隐患。

二、保电措施执行情况。

1. 值班人员，保电期间，值班人员严格按照公司规定执行值班制度，24小时轮班监控设备运行情况。

2. 应急预案，变电站制定了完善的应急预案，保电期间，各项预案得到有效执行，确保了变电站的正常运行。

3. 安全防护，对变电站设备进行了全面的安全防护，确保了设备的安全运行，
防止外部因素对设备造成影响。

三、保电期间发生的特殊情况。

1. 天气影响，在保电期间，遇到了连续降雨的天气，但变电站设备正常运行，
未发生因天气原因导致的故障。

2. 外部影响，周边施工作业等外部因素对变电站设备造成一定影响，但经过及
时处理和调整，未对设备运行造成重大影响。

四、下阶段工作计划。

1. 设备维护，下阶段将对变电站设备进行定期维护保养，确保设备的稳定运行。

2. 应急演练，加强应急演练，提高值班人员的应急处置能力，做好各类突发事件的处理准备。

3. 安全管理，加强安全管理，排查安全隐患，确保变电站设备的安全运行。

以上就是本次变电站保电情况的汇报内容，希望能得到公司的认可和支持，同时也欢迎领导对我们的工作提出宝贵意见和建议，共同促进变电站的稳定运行和安全生产。

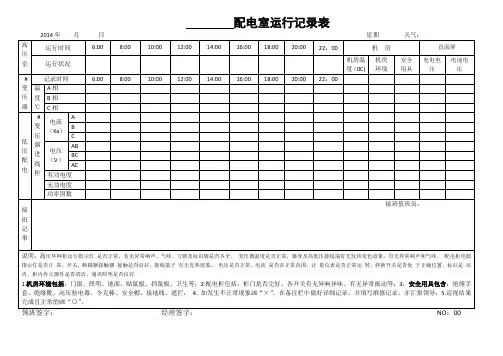

变配电室运行记录表变、配电室运行记录表备注： 1.此表由当值人员认真填写，数据应准确。

2.数据超出标准用红色填充数据。

3.每天配电室第一种工作票配电室第二种工作票配电室倒闸操作票工程部停电申请单负责解释。

工程部临时用电申请事故报告单经理：主任：正式送电申请单变配电室交接班记录主任:____________ 领班:____________ 员工:___________设备缺陷记录单电气设备记录卡工程部检修记录配电大（竖井）检查登记表弱电竖井检查表巡检人时间说明A：消防接线箱B：综合布线配线柜C：光纤配线架D：BAS网络控制器E：桥架、线缆F：照明G：门锁H：卫生电话配线表（IDF）IDF位置：层电话跳线工作单电话配线表第页配线表为重要信息，填写时务必清晰工整空调给排水专业交接班表编号：日期：年月日1.接班人员应认真核对上一班各种记录表格，检查设备是否完好，工具是否完备。

2.夜班人员交班前根据当天的情况统计填写后两栏。

编号：水泵（房）检查记录表生活水紫外线消毒装置：巡查开始时间：巡视人员：主任：给排水巡视表编号：日期：年月日室外排水井检查：总水表1示数：总水表2示数：巡查人：巡查时间：领班：水处理监测记录表主要能源日耗用报表1.统计周期为每月21日至次月20日。

2.以千瓦时、吨为单位填写，月用量填于合计栏。

能源统计表技术资料登记表存档资料借用登记表设备档案卡工程部部门级工具借用登记表培训记录表暂停正常服务工程通知。

值班日志辽河油田公司填写说明一、天气：记录：阴、晴、雨（大、中、小、暴雨）、雪（雨夹雪、小、中、大）、雷、风（风力级别）二、本班变电所运行方式：1、6kv系统运行方式（1）本班6kv电源由××线××××开关向本所供电。

（2）由6kv××线为本所备用电源，××线，××××开关在断开位置，甲、乙刀闸在合位。

2、主变运行方式（1）两台主变并列运行。

（2）主变分列运行。

（3）主变单台运行。

3、直流系统运行方式直流电源由镍隔电池（硅整流、复式整流）供电及电池的运行状态。

备用电源由硅整流（复式整流）装置做备用。

三、6kv设备运行状态：1、6kv运行设备正常运行送电的6kv开关柜（包括对设备充电的6kv开关柜）写双重名称。

2、6kv备用开关柜正常运行的6kv开关柜，由于运行方式改变而处于备用状态，只写开关号。

3、停用设备（此栏目包括66kv设备主变、所用变、直流电源、6kv开关柜）正常运行设备，因缺陷处理或设备缺陷及正常检修等退出运行，只写停用设备号并写明停用原因。

对变电所预留备用的6kv开关柜，66kv开关不列为停用设备。

4、6kv设备的保护运行状态：写明哪些保护在退位、哪些保护在投位四、本班记录：1、记录本班发生的事故。

（1）事故发生时间及处理完毕时间。

（2）事故时变电所反映出的现象，如：音响、警铃、喇叭、光子牌、表针摆动、信号灯指示、室照明灯光等情况。

（3）事故时保护动作信号，重合闸装置动作，接地选检装置动作等情况。

（4）事故处理经过记录要详细。

重要的操作，如拉、合开关等记录时间。

（5）设备损坏情况。

（6）事故后保护信号的复归，由所属调度批准后方可复归。

（7）事故原因当时不清未查明者，事故后查明原因追记事故原因。

2、本所检修作业、工作票名称、编号、签发许可作业时间（结束时间）、作业票负责人。
