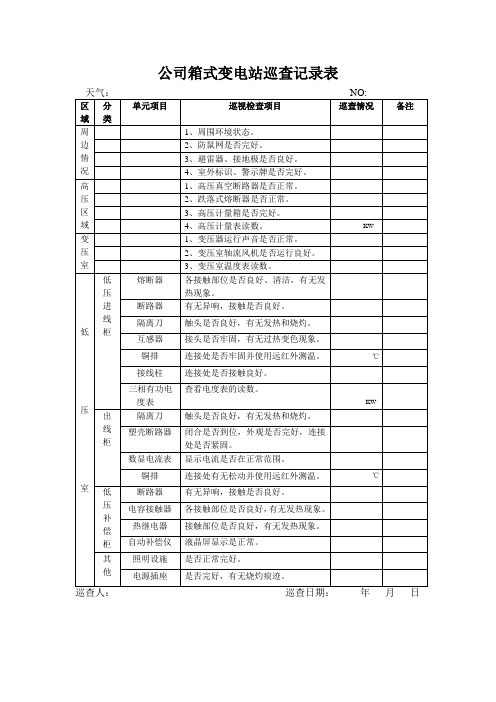

变电所巡查记录表

施工现场电工巡巡查维修记录表填写说明一、电工巡查记录由项目专职电工按规定逐日连续填写，当日内容必须当日填写，不得隔日、跳日、断日填写，不得根据回忆填写，当中途发生人员变动时，应当办理交接手续，保持日巡查记录的连续性、完整性，字迹工整清晰，不得涂改。

二、电工巡查记录应详略得当，突出重点，如实记录施工现场临时用电设施的安装、使用、运行、维修、更换及拆除等内容，确保施工现场临时用电的规范性与安全性。

项目部安全主管每月检查电工日巡查记录的填写并签认。

三、电工巡查记录从工程开工之日起至工程交工连续记录，每本电工巡查记录记录完毕后交由项目部安全部统一收集归档。

施工现场电工巡巡查维修记录表工程名称：齐河县贸易大厦西片区棚户区改造项目工程电工姓名值班时间供电方式额定功率序号巡视检查项目巡视检查内容发现隐患维修部位1工地高压线防护按防护方案进行防护并做到严密，安全可靠。

2 接地与接零保护系统工地接地、重复接地、保护零线正确、牢固可靠。

重复接地不少于3处。

工地接地电阻不大于4 Ω，重复接地电阻不大于10 Ω。

保护零线引出正确，并单独敷设不作它用，采用绿/黄双色线其截面与工作零线截面相同是相线的1/2 。

3 配电箱开关箱总配电箱中应在电源隔离开关的负荷侧装置漏电保护器，并灵敏可靠。

分配电箱设置正确并与开关箱距离不大于30m。

开关箱（一机一闸一漏一箱）漏电保护装置在设备负荷侧，灵敏可靠，并距离设备不大于3 m。

固定电箱安装位置正确，高度在1.3~ 1.5 m。

移动电箱安装高度在0.6~ 1.5 m。

电箱底进出线，不混乱，箱内无杂物，有门有锁，有防雨措施。

闸具齐全完好。

4 现场照明现场照明回路有漏电保护器，并灵敏可靠。

灯具金属外壳已做接零保护。

室内灯具安装高度大于2.4 m，低于2.4 m 使用安全电压供电。

手持照明灯具使用36 V 以下照明。

5 配电线路电线无老化、破皮，有线路过道保护。

并在电杆上用横担固定，绝缘子分档架设。

配电箱巡查记录表本表由项目部在施工时每日组织巡查并做好记录。

停工或暂停使用的，应切断供电并注明情况。

检查项目中合格的打“√”，不合格打“×”并及时进行整修或更换，消除隐患。

检查人为值守电工，须亲自亲笔签名，不得代签。

安全员及时督促并巡检记录情况及维修情况，严禁多日一检或一次多签。

每月1日时，更改本月检查记录新表，并将上月检查记录表废旧放进安全管理资料，严禁随意弃置。

项目名称：年门锁1日2日3日4日5日6日7日8日9日10日11日12日13日14日16日17日18日19日20日21日22日23日24日25日26日27日28日29日30日31日配电箱编号：检密项目需维修项是电源保险隔离中剧箱内出入防水箱内检查人签名插座开关装置开关线接线线性能杂物否已经维修①主元件记录型号规格出厂编号生产日期生产厂附注②一般检查检查项目检查结果处理方式复查结果主元件型号规格符合要求装配零部件规格符合要求导线与电缆的布置恰当、合理安装螺钉、轴销、挡卡等完整牢固电镀、涂覆层无破损开裂铭牌与标志内容正确、完整、清晰各元件机架中剧及门的中剧符合要求门、仪表板及二次元件安装平直整齐柜排序、联络恰当，各封板加装有误防护等级满足技术要求柜内洁净，并无异物，绝缘件表面经酒精冲洗③机械操作对安装在柜内的开关电器及所有手动操作部件，如主开关等，均操作5次，其机构动作应可靠，正常。

变压机构符合要求同类手车互换性好，识别装置正确有效。

④母线检查母线规格合乎技术建议母线表面处理符合要求，搭接面有防电化腐蚀措施母线相序恰当、漆色光滑、恰当、整齐母线联接正确，螺栓规格、数量、紧固力符合要求避免构成滑动磁通电路措施符合要求接地线连接部位截面、位置正确接点并无额外形变⑤绝缘检查主回路、辅助回路绝缘距离及爬距符合要求主电路对地工频耐压正常（2500v,1s）主回路每个极与接地的所有其它极之间耐压正常（2500v,1s）辅助电路对地工频耐压正常（2320v,1s）带电部件和用金属箔裹缠的绝缘操作手柄之间（3750v,1s）相对地绝缘电阻≥1kω/v⑥二次检查模拟动作试验正确导线规格符合要求铜接头牢固可靠，羊眼形接头方向、垫圈正确元件标签恰当、整齐、稳固导线穿越金属隔板有防护措施⑦维护电路有效性检查加装支架与主中剧排在间接地电阻（≤100mω）柜后门与主接地排间接地电阻（≤100mω）端子架与主中剧排在间接地电阻（≤100mω）功能单元仪表门与主接地排间接地电阻（≤100mω）⑧其它项目铭牌项目齐全，内容与技术建议一致。
