测定金属的电阻率实验报告

实验七 测定金属的电阻率【实验器材】被测金属丝、螺旋测微器、毫米刻度尺、电池组、电流表、电压表、滑动变阻器、开关、导线若干．1. 螺旋测微器：又叫千分尺。

读数：测量值(毫米)＝固定刻度数(毫米)(注意半毫米刻线是否露出)＋可动刻度数(估读一位)×0.01(毫米)。

如图所示，固定刻度示数为2.0 mm ，不足半毫米；从可动刻度上读的示数为15.0，最后的读数为：2.0 mm ＋15.0×0.01 mm ＝2.150 mm. 使用螺旋测微器读数时，以毫米为单位，有三位小数。

2.游标卡尺：（1）构造：主尺、游标尺(主尺和游标尺上各有一个内外测量爪)、游标尺上还有一个深度尺，尺身上还有一个紧固螺钉．(2)用途：测量厚度、长度、深度、内径、外径．(3)原理：利用主尺的最小分度与游标尺的最小分度的差值制成．(4)读数：若用x 表示由主尺上读出的整毫米数，K 表示从游标尺上读出与主尺上某一刻线对齐的游标的格数，则记录结果表达为(x ＋K ×精确度)mm 。

【实验原理】1.欧姆定律：R ＝U I，用电压表测定电阻两端的电压U ，用电流表测定流过电阻的电流I . 2.电阻定律：根据R x ＝U I 计算金属丝的电阻R x ，然后用游标卡尺测量金属丝的有效长度l ，用螺旋测微器测量金属丝的直径d ，计算出金属丝的横截面积S ；根据电阻定律R x ＝ρl /S ，得出计算金属丝电阻率的公式ρ＝R x S l ＝πd 2U 4lI3.电路选择按图接好电路，让电压表一根接线柱P 先后与a 、b 处接触一下，如果电压表的示数有较大的变化，而电流表的示数变化不大，则可采用电流表外接法；如果电流表的示数有较大的变化，而电压表的示数变化不大，则可采用电流表内接法．【实验步骤】1．用螺旋测微器在被测金属丝的三个不同位置各测一次直径，求出其平均值．2．按图所示的原理电路图连接好用伏安法测电阻的实验电路．3．用游标卡尺测量接入电路中的被测金属导线的有效长度，反复测量3次，求出其平均值l.4．把滑动变阻器的滑片调节到使接入电路中的电阻值最大的位置，电路经检查确认无误后，闭合电键S ，改变滑动变阻器滑片的位置，读出几组相应的电流表、电压表的示数I 和U 的值，填入记录表格内，断开电键S ，求出导线电阻R X 的平均值．5.数据处理：（1）在求R x 的平均值时可用两种方法：第一种是用R x ＝U I 算出各次的数值，再取平均值；第二种是用U －I 图线的斜率求出．（2）计算电阻率：将记录的数据R x 、l 、d 的值，代入电阻率计算公式ρ＝R x S l ＝πd 2U 4lI .【误差分析】1．金属丝直径、长度的测量带来误差．2．测量电路中电流表及电压表对电阻测量的影响，因为电流表外接，所以R 测<R 真，由R＝ρl S，知ρ测<ρ真． 3．通电电流过大，时间过长，致使电阻丝发热，电阻率随之变化带来误差．【注意事项】1．为了方便，测量直径应在导线连入电路前进行，为了准确测量金属丝的长度，应该在连入电路之后在拉直的情况下进行．2．本实验中被测金属丝的电阻值较小，故须采用电流表外接法．3．电键S 闭合前，滑动变阻器的阻值要调至最大．4．电流不宜太大(电流表用0～ 0.6 A 量程)，通电时间不宜太长，以免金属丝温度升高，导致电阻率在实验过程中变大．【例题】某同学测量阻值约为25 k Ω的电阻Rx ，现备有下列器材：A. 电流表(量程100 μA ，内阻约2 k Ω)；B. 电流表(量程500 μA ，内阻约300 Ω)；C. 电压表(量程15 V ，内阻约100 k Ω)；D. 电压表(量程50 V ，内阻约500 k Ω)；E. 直流电源(20 V ，允许最大电流1 A)；F. 滑动变阻器(最大阻值1 k Ω，额定功率1 W)；G. 开关和导线若干．(1)电流表应选________，电压表应选________．(2)该同学正确选择仪器后连接了如图所示电路，为保证实验顺利进行，并使测量误差尽量减小，实验前请你检查该电路，指出电路在接线上存在的问题：①___________________________ ____________；②_____________________________________________________________________.解析：根据电源电动势先选择电压表，再根据电路中的最大电流选择电流表，根据电流表、电压表的内阻选择电流表内接法实验电路，为尽量减小实验误差，测量多组数据便于利用作图法处理数据，且滑动变阻器内阻远小于待测电阻，故采用分压式接法．答案：(1)B C'(2)①电流表应采用内接的方法'②滑动变阻器应采用分压式接法。

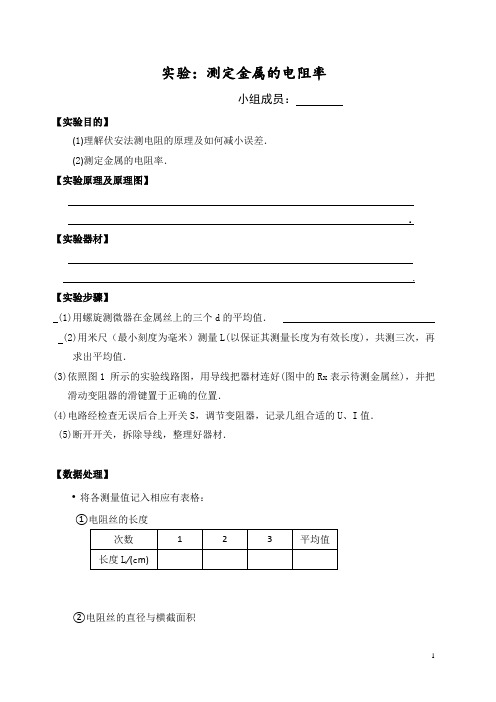

实验：测定金属的电阻率
小组成员：
【实验目的】
(1)理解伏安法测电阻的原理及如何减小误差．
(2)测定金属的电阻率．
【实验原理及原理图】
.【实验器材】
. 【实验步骤】
(1)用螺旋测微器在金属丝上的三个d的平均值．
(2)用米尺（最小刻度为毫米）测量L(以保证其测量长度为有效长度)，共测三次，再
求出平均值．
(3)依照图1 所示的实验线路图，用导线把器材连好(图中的Rx表示待测金属丝)，并把
滑动变阻器的滑键置于正确的位置．
(4)电路经检查无误后合上开关S，调节变阻器，记录几组合适的U、I值．
(5)断开开关，拆除导线，整理好器材．
【数据处理】
·将各测量值记入相应有表格：
①电阻丝的长度
②电阻丝的直径与横截面积
利用S= ，计算S= 。

③
·计算电阻率公式：ρ=.
【注意事项】
（1） . （2） . （3） . （4）
. （5） .【误差分析】
(1)
.
(2) .
(3) .
(4)
.
(5) .。

实验八 测定金属的电阻率1.实验原理(如图1所示)由R ＝ρl S 得ρ＝RS l，因此，只要测出金属丝的长度l 、横截面积S 和金属丝的电阻R ，即可求出金属丝的电阻率ρ.图12.实验器材被测金属丝，直流电源(4 V)，电流表(0～0.6 A)，电压表(0～3 V)，滑动变阻器(0～50 Ω)，开关，导线若干，螺旋测微器，毫米刻度尺. 3.实验步骤(1)用螺旋测微器在被测金属丝上的三个不同位置各测一次直径，求出其平均值d . (2)连接好用伏安法测电阻的实验电路.(3)用毫米刻度尺测量接入电路中的被测金属丝的有效长度，反复测量三次，求出其平均值l .(4)把滑动变阻器的滑片调节到使接入电路中的电阻值最大的位置.(5)闭合开关，改变滑动变阻器滑片的位置，读出几组相应的电流表、电压表的示数I 和U 的值，填入记录表格内.(6)将测得的R x 、l 、d 值，代入公式R ＝ρl S 和S ＝πd24中，计算出金属丝的电阻率.1.数据处理(1)在求R x 的平均值时可用两种方法①用R x ＝U I分别算出各次的数值，再取平均值. ②用U －I 图线的斜率求出. (2)计算电阻率将记录的数据R x 、l 、d 的值代入电阻率计算公式ρ＝R x S l ＝πd 2U4lI.2.误差分析(1)金属丝的横截面积是利用直径计算而得，直径的测量是产生误差的主要来源之一. (2)采用伏安法测量金属丝的电阻时，由于采用的是电流表外接法，测量值小于真实值，使电阻率的测量值偏小.(3)金属丝的长度测量、电流表和电压表的读数等会带来偶然误差. (4)由于金属丝通电后发热升温，会使金属丝的电阻率变大，造成测量误差. 3.注意事项(1)本实验中被测金属丝的电阻值较小，因此实验电路一般采用电流表外接法.(2)实验连线时，应先从电源的正极出发，依次将电源、开关、电流表、被测金属丝、滑动变阻器连成主干线路(闭合电路)，然后再把电压表并联在被测金属丝的两端.(3)测量被测金属丝的有效长度，是指测量被测金属丝接入电路的两个端点之间的长度，亦即电压表两端点间的被测金属丝长度，测量时应将金属丝拉直，反复测量三次，求其平均值. (4)测金属丝直径一定要选三个不同部位进行测量，求其平均值.(5)闭合开关S 之前，一定要使滑动变阻器的滑片处在有效电阻值最大的位置.(6)在用伏安法测电阻时，通过被测金属丝的电流强度I 不宜过大(电流表用0～0.6 A 量程)，通电时间不宜过长，以免金属丝的温度明显升高，造成其电阻率在实验过程中逐渐增大. (7)若采用图象法求R 的平均值，在描点时，要尽量使各点间的距离拉大一些，连线时要尽可能地让各点均匀分布在直线的两侧，个别明显偏离较远的点可以不予考虑.命题点一 教材原型实验例1 在“测定金属的电阻率”实验中，所用测量仪器均已校准.待测金属丝接入电路部分的长度约为50 cm.(1)用螺旋测微器测量金属丝的直径，其中某一次测量结果如图2所示，其读数应为 mm(该值接近多次测量的平均值).图2(2)用伏安法测金属丝的电阻R x.实验所用器材为：电池组(电动势3 V，内阻约1 Ω)、电流表(内阻约0.1 Ω)、电压表(内阻约3 kΩ)、滑动变阻器R(0～20 Ω，额定电流2 A)、开关、导线若干.某小组同学利用以上器材正确连接好电路，进行实验测量，记录数据如下：由以上实验数据可知，他们测量R x是采用图3中的图(填“甲”或“乙”).图3(3)图4是测量R x的实验器材实物图，图中已连接了部分导线，滑动变阻器的滑片P置于变阻器的一端.请根据(2)所选的电路图，补充完成图中实物间的连线，并使闭合开关的瞬间，电压表或电流表不至于被烧坏.图4图5(4)这个小组的同学在坐标纸上建立U、I坐标系，如图5所示，图中已标出了与测量数据对应的4个坐标点.请在图中标出第2、4、6次测量数据的坐标点，并描绘出U－I图线.由图线得到金属丝的阻值R x＝Ω(保留两位有效数字).(5)根据以上数据可以估算出金属丝的电阻率约为 (填选项前的符号). A.1×10－2Ω·m B.1×10－3Ω·m C.1×10－6 Ω·mD.1×10－8Ω·m(6)任何实验测量都存在误差.本实验所用测量仪器均已校准，下列关于误差的说法中正确的选项是 .A.用螺旋测微器测量金属丝直径时，由于读数引起的误差属于系统误差B.由电流表和电压表的内阻引起的误差属于偶然误差C.若将电流表和电压表的内阻计算在内，可以消除由测量仪表引起的系统误差D.用U －I 图象处理数据求金属丝电阻可以减小偶然误差答案 (1)0.397(0.395～0.399均可) (2)甲 (3)如图甲 (4)如图乙 4.5(4.3～4.7均可) (5)C (6)CD解析 (1)螺旋测微器的读数为：0 mm ＋39.7×0.01 mm＝0.397 mm(0.395～0.399 mm 之间均正确).(2)实验测量数据中电压表示数从0.10 V 开始，非常小，应考虑使用滑动变阻器分压式接法，故采用的是图甲的电路设计方案.(3)连图时注意滑动变阻器的分压式接法，注意电流表和电压表的正负极.(4)将第2、4、6次测量数据的坐标点标出来后，画出一条直线，舍去第6次实验数据点，让直线过坐标原点，计算出图线斜率为4.5(4.3～4.7之间均正确)，即为金属丝的阻值. (5)根据电阻定律R x ＝ρlS ＝ρ4l πD2，代入数据计算得到电阻率ρ≈1×10－6Ω·m，C 对. (6)由于读数引起的误差属于偶然误差，A 错；电流表和电压表的内阻引起的误差属于系统误差，B 错；由于该实验原理未考虑电表内阻造成的误差，因此将电流表和电压表的内阻计算在内，可以消除由于测量仪表引起的系统误差，C 对；通过U －I 图象处理数据时已经直观地舍去了第6次实验数据，且多次测量后画直线的目的就是取平均值，因此用U －I 图象处理数据更好地减小了偶然误差，D 对.变式1某学生用如图6甲所示电路测金属导线的电阻率，可供使用的器材有：被测金属导线ab，电阻约10 Ω，导线允许流过的最大电流为0.8 A，稳恒电源，电源输出电压恒为E ＝12 V，电压表V，量程为0～3 V，内阻约5 kΩ，保护电阻：R1＝10 Ω，R2＝30 Ω，R3＝200 Ω.刻度尺，螺旋测微器，开关S，导线若干等.实验时的主要步骤如下：①用刻度尺量出导线ab的长度l，用螺旋测微器测出导线的直径d.②按如图甲所示电路将实验所需器材用导线连接好.③闭合开关S，移动接线触片P，测出aP长度x，读出电压表的示数U.④描点作出U－x曲线，求出金属导线的电阻率ρ.图6完成下列填空：(1)由螺旋测微器测量金属导线的直径d，其示数如图乙所示，该金属导线的直径d＝ mm.(2)如果实验时既要保证安全，又要测量误差较小，保护电阻R应选 .(3)根据多次实验测出的aP长度x和对应每次实验读出的电压表的示数U作出的U－x图线如图丙所示，其中图线的斜率为k，则金属导线的电阻率ρ＝ .(用实验器材中给出的物理量的字母和实验步骤中测出的物理量的字母表示)答案(1)0.870 (2)R2(3)kR2πd2 E－kl解析(1)d＝0.5 mm＋0.01×37.0 mm＝0.870 mm.(2)已知被测金属导线允许流过的最大电流I max＝0.8 A，则R min＝EI max ＝120.8Ω＝15 Ω，又电压表量程为0～3 V，所以为保证安全，又要测量误差较小，应选电阻R2.(3)设金属导线单位长度的电阻为R0，当x长度的导线两端电压为U时，由闭合电路欧姆定律有E＝UxR0(lR0＋R2)，得U＝R0ER0l＋R2x，所以题图丙中图线斜率k ＝R 0ER 0l ＋R 2，解得R 0＝kR 2E －kl， 由R ＝ρl S，可得R 0l ＝ρl d22，得ρ＝kR 2πd 2E －kl.命题点二 实验拓展与创新1.伏安法电路图⎩⎪⎨⎪⎧外接法内接法特点：大内小外(内接法测量值偏大，测大电阻时应用内接法测量，外接法测量值偏小，测小电阻时应采用外接法测量). 2.伏伏法若电压表内阻已知，则可将其当作电流表、电压表和定值电阻来使用.(1)如图7甲所示，两电压表的满偏电流接近时，若已知V 1的内阻R 1，则可测出V 2的内阻R 2＝U 2U 1R 1.(2)如图乙所示，两电压表的满偏电流I V1≪I V2时，若已知V 1的内阻R 1，V 1并联一定值电阻R 0后，同样可得V 2的内阻R 2＝U 2U 1R 1＋U 1R.图7例2 用以下器材可测量电阻R x 的阻值. 待测电阻R x ，阻值约为600 Ω；电源E ，电动势约为6.0 V ，内阻可忽略不计； 电压表V 1，量程为0～500 mV ，内阻r 1＝1 000 Ω； 电压表V 2，量程为0～6 V ，内阻r 2约为10 kΩ； 电流表A ，量程为0～0.6 A ，内阻r 3约为1 Ω；定值电阻R 0，R 0＝60 Ω；滑动变阻器R ，最大阻值为150 Ω； 单刀单掷开关S 一个，导线若干.(1)测量中要求两只电表的读数都不小于其量程的13，并能测量多组数据，请在方框中画出测量电阻R x 的实验电路图.(2)若选择测量数据中的一组来计算R x ，则由已知量和测量物理量计算R x 的表达式为R x ＝ ，式中各符号的意义是 .(所有物理量用题中代表符号表示) 答案 (1)见解析图 (2)U 2－U 1R 0r 1U1R 0＋r 1U 1为电压表V 1的读数，U 2为电压表V 2的读数，r 1为电压表V 1的内阻，R 0为定值电阻解析 (1)电路的最大电流为I m ＝ 6 V600 Ω＝0.01 A ，电流表量程太大，可以把电压表V 1并联一个定值电阻改装成电流表，电压表选择V 2即可，要求测量多组数据，滑动变阻器需要分压式接法，电路如图.(2)流过被测电阻的电流为I ＝U 1r 1＋U 1R 0＝U 1R 0＋r 1R 0r 1，被测电阻阻值为R x ＝U 2－U 1I＝U 2－U 1R 0r 1U 1R 0＋r 1.3.安安法若电流表内阻已知，则可将其当作电流表、电压表以及定值电阻来使用.(1)如图8甲所示，当两电流表所能测得的最大电压接近时，如果已知A 1的内阻R 1，则可测得A 2的内阻R 2＝I 1R 1I 2.(2)如图乙所示，当两电流表的满偏电压U A2≫U A1时，如果已知A 1的内阻R 1，A 1串联一定值电阻R 0后，同样可测得A 2的电阻R 2＝I 1R 1＋R 0I 2.图8例3 用伏安法测定一个待测电阻R x 的阻值(阻值约为200 Ω)，实验室提供如下器材： 电池组E ：电动势3 V ，内阻不计；电流表A 1：量程0～15 mA ，内阻约为100 Ω； 电流表A 2：量程0～300 μA，内阻约为1 000 Ω； 滑动变阻器R 1：阻值范围0～20 Ω，额定电流2 A ； 电阻箱R 2：阻值范围0～9 999 Ω，额定电流1 A ； 开关S 、导线若干.要求实验中尽可能准确地测量R x 的阻值，请回答下列问题：(1)为了测量待测电阻两端的电压，可以将电流表 (填写器材代号)与电阻箱串联，并将电阻箱阻值调到 Ω，这样可以改装成一个量程为3.0 V 的电压表. (2)在图9中画完整测量R x 阻值的电路图，并在图中标明器材代号.图9(3)调节滑动变阻器R 1，两表的示数如图10所示，可读出电流表A 1的示数是 mA ，电流表A 2的示数是 μA，测得待测电阻R x 的阻值是 .本次测量存在一定的系统误差，考虑这个原因测量值比真实值 (选填“偏大”或“偏小”).图10答案 (1)A 2 9 000 (2)电路如图 (3)8.0 150 187.5 Ω 偏小解析 (1)把A 2和R 2串联起来充当电压表，此电压表量程为3 V ，R ＝3300×10－6 Ω－1000 Ω＝9 000 Ω.(3)由图可知，电流表A 1的示数为8.0 mA ，电流表A 2的示数是150 μA， 待测电阻阻值为R x ＝150×10－6＋8.0×10－3Ω＝187.5 Ω.采用电流表外接法，故测量的电流值偏大，因此电阻的测量值比真实值偏小. 4.半偏法测量电表内阻例4 (2015·全国卷Ⅱ·23)电压表满偏时通过该表的电流是半偏时通过该表电流的两倍.某同学利用这一事实测量电压表的内阻(半偏法)，实验室提供的器材如下： 待测电压表(量程3 V ，内阻约为3 000 Ω)，电阻箱R 0(最大阻值为99 999.9 Ω)，滑动变阻器R 1(最大阻值100 Ω，额定电流2 A)，电源E (电动势6 V ，内阻不计)，开关2个，导线若干.(1)在图11虚线框内为该同学设计的测量电压表内阻的电路图的一部分，将电路图补充完整.图11(2)根据设计的电路，写出实验步骤： . (3)将这种方法测出的电压表内阻记为R V ′，与电压表内阻的真实值R V 相比，R V ′ R V (填“＞”、“＝”或“＜”)，主要理由是 . 答案 见解析解析 (1)实验电路图如图所示.(2)移动滑动变阻器的滑片，以保证通电后电压表所在支路分压最小；闭合开关S1、S2，调节R1，使电压表的指针满偏；保持滑动变阻器滑片的位置不变，断开S2，调节电阻箱R0，使电压表的指针半偏，读取电阻箱的电阻值，此即为测得的电压表内阻.(3)断开S2，调节电阻箱R0使电压表成半偏状态，电压表所在支路总电阻增大，分得的电压也增大，此时R0两端的电压大于电压表的半偏电压，R V′＞R V.5.等效法测电阻如图12所示，先让待测电阻与一电流表串联后接到电动势恒定的电源上，读得电流表示数I；然后将电阻箱与电流表串联后接到同一电源上，调节电阻箱的阻值，使电流表的示数仍为I，则电阻箱的读数等于待测电阻的阻值.图12例5电流表A1的量程为0～200 μA、内电阻约为500 Ω，现要测其内阻，除若干开关、导线之外还有器材如下：电流表A2：与A1规格相同图13滑动变阻器R1：阻值0～20 Ω电阻箱R2：阻值0～9 999 Ω保护电阻R3：阻值约为3 kΩ电源：电动势E约为1.5 V、内电阻r约2 Ω(1)如图13所示，某同学想用替代法测量电流表内阻，他设计了部分测量电路，在此基础上请你将滑动变阻器接入电路中，使实验可以完成.(2)电路补充完整后，请你完善以下测量电流表A 1内电阻的实验步骤.a.先将滑动变阻器R 1的滑动端移到使电路安全的位置，再把电阻箱R 2的阻值调到 (选填“最大”或“最小”).b.闭合开关S 1、S ，调节滑动变阻器R 1，使两电流表的指针在满偏附近，记录电流表A 2的示数I .c.断开S 1，保持S 闭合、R 1不变，再闭合S 2，调节电阻箱R 2，使电流表A 2的示数 ，读出此时电阻箱的示数R 2，则电流表A 1内电阻r ＝ .答案 (1)见解析图 (2)a.最大 c.再次为I (或仍为I ) R 2解析 (1)滑动变阻器的阻值远小于待测电流表内阻，因此必须采用分压接法，电路图如图所示.(2)a.实验前R 2应该调节到最大，以保证电表安全；c.替代法最简单的操作是让A 2示数不变，则可直接从R 2的读数得到电流表的内阻值.6.比较法测电阻如图14所示，读得电阻箱R 1的阻值及A 1、A 2的示数I 1、I 2，可得R x ＝I 1R 1I 2.图14如果考虑电流表内阻的影响，则I 2(R x ＋R A2)＝I 1(R 1＋R A1).例6 (2017·全国卷Ⅱ·23)某同学利用如图15(a)所示的电路测量一微安表(量程为100 μA，内阻大约为2 500 Ω)的内阻.可使用的器材有：两个滑动变阻器R 1、R 2(其中一个阻值为20 Ω，另一个阻值为2 000 Ω)；电阻箱R z (最大阻值为99 999.9 Ω)；电源E (电动势约为1.5 V)；单刀开关S 1和S 2.C 、D 分别为两个滑动变阻器的滑片.图15(1)按原理图(a)将图(b)中的实物连线.(2)完成下列填空：①R1的阻值为Ω(填“20”或“2 000”).②为了保护微安表，开始时将R1的滑片C滑到接近图(a)中滑动变阻器的端(填“左”或“右”)对应的位置；将R2的滑片D置于中间位置附近.③将电阻箱R z的阻值置于2 500.0 Ω，接通S1.将R1的滑片置于适当位置，再反复调节R2的滑片D的位置，最终使得接通S2前后，微安表的示数保持不变，这说明S2接通前B与D所在位置的电势 (填“相等”或“不相等”).④将电阻箱R z和微安表位置对调，其他条件保持不变，发现将R z的阻值置于2 601.0 Ω时，在接通S2前后，微安表的示数也保持不变.待测微安表的内阻为Ω(结果保留到个位).(3)写出一条提高测量微安表内阻精度的建议：.答案(1)见解析图(2)①20②左③相等④2 550(3)调节R1上的分压，尽可能使微安表接近满量程解析(1)实物连线如图所示：(2)①滑动变阻器R1采用分压式接法，为了方便调节要选择阻值较小的滑动变阻器；②为了保护微安表，开始时将R1的滑片C滑到滑动变阻器的左端对应的位置；③将电阻箱R z的阻值置于2 500.0 Ω，接通S1；将R1的滑片置于适当位置，再反复调节R2的滑片D的位置；最终使得接通S2前后，微安表的示数保持不变，这说明S2接通前后在BD中无电流流过，可知B 与D 所在位置的电势相等；④设滑片D 两侧电阻分别为R 21和R 22，由B 与D 所在位置的电势相等可知，R z1R 21＝R μA R 22；同理，当R z 和微安表对调时，仍有R μA R 21＝R z2R 22；联立两式解得，R μA ＝R z1R z2＝ 2 500.0×2 601.0 Ω＝2 550 Ω(3)为了提高测量精度，应调节R 1上的分压，尽可能使微安表接近满量程.变式2 (2016·全国卷Ⅱ·23)某同学利用图16(a)所示电路测量量程为2.5 V 的电压表的内阻(内阻为数千欧姆)，可供选择的器材有：电阻箱R (最大阻值99 999.9 Ω)，滑动变阻器R 1(最大阻值50 Ω)，滑动变阻器R 2(最大阻值5 kΩ)，直流电源E (电动势3 V)，开关1个，导线若干.图16实验步骤如下：①按电路原理图(a)连接线路；②将电阻箱阻值调节为0，将滑动变阻器的滑片移到与图(a)中最左端所对应的位置，闭合开关S ；③调节滑动变阻器，使电压表满偏；④保持滑动变阻器滑片的位置不变，调节电阻箱阻值，使电压表的示数为2.00 V ，记下电阻箱的阻值.回答下列问题：(1)实验中应选择滑动变阻器 (填“R 1”或“R 2”).(2)根据图(a)所示电路将图(b)中实物图连线.(3)实验步骤④中记录的电阻箱阻值为630.0 Ω，若认为调节电阻箱时滑动变阻器上的分压不变，计算可得电压表的内阻为 Ω(结果保留到个位).(4)如果此电压表是由一个表头和电阻串联构成的，可推断该表头的满刻度电流为 (填正确答案标号).A.100 μA B .250 μA C .500 μA D .1 mA答案 (1)R 1 (2)见解析图 (3)2 520 (4)D解析 (1)本实验测电压表的内阻，实验中电压表示数变化不大，则接入电阻箱后电路的总电阻变化不大，故需要滑动变阻器的最大阻值较小，故选R 1可减小实验误差.(2)滑动变阻器为分压式接法，连接实物电路如图所示：(3)电压表和电阻箱串联，两端电压分别为2.00 V 和0.50 V ，则R V ＝4R ＝2 520 Ω.(4)电压表的满偏电流I g ＝U R V ＝2.52 520A≈1 mA，故选项D 正确.。

实验十 测定金属的电阻率【实验目的】用伏安法间接测定某种金属导体的电阻率；练习使用螺旋测微器。

【实验原理】根据电阻定律公式R =S l ρ，只要测量出金属导线的长度l 和它的直径d ，计算出导线的横截面积S ，并用伏安法测出金属导线的电阻R ，即可计算出金属导线的电阻率。

【实验器材】被测金属导线，直流电源（4V ），电流表(0-0.6A)，电压表（0-3V ），滑动变阻器（50Ω），电键，导线若干，螺旋测微器，米尺。

【实验步骤】1．用螺旋测微器在被测金属导线上的三个不同位置各测一次直径，求出其平均值d ，计算出导线的横截面积S 。

2．按如图所示的原理电路图连接好用伏安法测电阻的实验电路。

3．用毫米刻度尺测量接入电路中的被测金属导线的有效长度，反复测量3次，求出其平均值l 。

4．把滑动变阻器的滑动片调节到使接入电路中的电阻值最大的位置，电路经检查确认无误后，闭合电键S 。

改变滑动变阻器滑动片的位置，读出几组相应的电流表、电压表的示数I 和U 的值，断开电键S ，求出导线电阻R 的平均值。

5．将测得的R 、l 、d 值，代入电阻率计算公式lIU d l RS 42πρ==中，计算出金属导线的电阻率。

6．拆去实验线路，整理好实验器材。

【注意事项】1．测量被测金属导线的有效长度，是指测量待测导线接入电路的两个端点之间的长度，亦即电压表两并入点间的部分待测导线长度，测量时应将导线拉直。

2．本实验中被测金属导线的电阻值较小，因此实验电路必须采用电流表外接法。

3．实验连线时，应先从电源的正极出发，依次将电源、电键、电流表、待测金属导线、滑动变阻器连成主干线路（闭合电路），然后再把电压表并联在待测金属导线的两端。

4．闭合电键S 之前，一定要使滑动变阻器的滑动片处在有效电阻值最大的位置。

5．在用伏安法测电阻时，通过待测导线的电流强度I 的值不宜过大（电流表用0~0.6A 量程），通电时间不宜过长，以免金属导线的温度明显升高，造成其电阻率在实验过程中逐渐增大。
