转子秤标定步骤

  • 格式：doc
  • 大小：25.50 KB
  • 文档页数：1

转子秤标定步骤
如果仪表用DCS控制，在标秤前要先将C0、C1、C9改为0，并将停机（端子21、22）短接。

标定结束后恢复到原来设置。

一校零
1.将转子秤手动开至25HZ，将转子秤内的物料全部下完。

2.按密码输入键（MEMORY),等出现= = = = = =时按密码123456
3．按↑键到P4，然后按‘ENTER’回车键，开始校零（校零时间A7）。

校零结束后自动存入计算机。

校零结束后再按一次‘ENTER’回车键，再校一次，检查两次校出的零点是否一样或很接近。

二
标定前先把挂码挂到转子秤指定位置，记录挂码上的数据（脉冲数25HZ375，流量：70.16公斤/分钟）计算标定重量：70.16公斤/分钟×3 分钟=210.48公斤
按↑键到P5，按‘ENTER’回车键，再按
A8=180秒，即3分
钟），180秒后仪表停止累计并得到一个累计量。

比较一下仪表得到的累计量与标定重量，如果两者的误差在允许范围内，再按回车键即可，标定结束。

如果两者的误差超过允许范围，则需将仪表得到的累计量改为计算出的标定重量（F2键为光标移位键)，然后按‘ENTER
得到的累计量与计算出的标定重量的误差在允许范围内。

参数说明
C0：启动方式0：本机启动1：外部启动C1：给定方式0：本机给定1：外部给定
C9: 流量单位0：公斤/分钟1：吨/小时A7：校零时间A8：标定时间P4校零P5标定
转子秤工作原理：
3N—RWF型粉体转子秤采用天平称重式结构。

由电机，叶轮转子及圆盘组成的天平体用钢丝刀口支撑在机架上。

进、出料口均采用软管连接。

不影响到天平结构体的回转受力运动。

在粉体输送过程中，由叶轮旋转使物体在进料口至出料口的半个圆内均匀流动。

称重传感器能够精确测量出半周圆上的物体的重量信号，此重量信号和安装在叶轮电机上的测速传感器而测到的频率脉冲信号（恒速运行的粉体转子秤可省去测速传感器）在0405积算仪内进行计算后得到的瞬时流量信号，在与设定值比较后输出一路调节信号，该信号再反馈到变频器，从而调节交流电动机（包括喂料机变频器）通过调节转子秤或喂料机转速即可达到调节粉料流量的目的。

稀油站工作原理:
(低压部分)：工作时，一台定量泵（另一台备用）从油箱吸入油液，吸入的油液由定量泵进行增压后，经单向阀、双筒过滤器（一侧工作一侧备用）、油冷却器、功能性阀门、和管道被送到设备的润滑点，油液对润滑点进行润滑和冷却后沿管道的回油总管进入油箱，油液在油箱内经回油磁（栅）网过滤后进行下一次循环。

（高压部分）：工作时，高压泵从低压油管路吸入油液，吸入的油液由泵进行增压后经过单向阀、功能性阀门和管道被送到设备的静压或动静压轴承油窝，托起回转体并对轴承进行润滑和冷却后沿着系统的回油总管回入油箱油液在油箱内经回油磁（栅）网过滤后进行下一次循环。

合集下载

转子秤实物标定步骤

转子秤实物标定步骤

转子秤实物标定步骤由于一般转子秤系统为全封闭结构，如果要在现场做实物标定，采用接料的方法有些不现实，而且极易影响生产，所以一般的做法都是以仓显示重量作为标准，在生产中利用仓前一次进料结束和后一次进料开始的中间时间进行实物标定，这段时间由于仓不再进料，所以仓重的减少量就应该和秤控制柜的显示累计量的增加量一致，根据此原理，我们进行实物标定。

1条件：由于标定时以仓重为标准标定转子秤，所以先将仓标定准确，要求其误差≤0.5%（仓计量为静态计量，其精度应该非常高）。

将转子秤控制柜的显示累计量清零。

2标定步骤：由于此时仓没有进料，只有出料，所以此时仓重的减少量应该和转子秤仪表柜上显示累计量的增加量是一致的，而在动态实物标定过程中，仓的减少量越大，标定数据相对就精确度高。

在仓的停止进料后不久的某一时间同时记下秤控制柜的累计值D1和仓重W1,继续停止进料，同时让转子秤继续喂料。

监视着仓重的慢慢减少，当仓重减少到30%左右时再同时记下秤控制柜的累计值D2和仓重值W2然后就可以用这两组数据对秤进行校正，当|（W1-W2）/(D2-D1)－1|≤1%时，不用校正秤控制仪表的修正系数；如果当|（W1-W2）/(D2-D1)－1|＞1%时，将秤控制仪表的原来修正系数乘以（W1-W2）/(D2-D1)，所得的值就为新的修正系数，然后将秤控制柜上的修正系数改为此值即可。

至此，实物标定完成。

附：修正系数所在位置例如：一个仓70吨，当60吨时我们停止进料，过一会我们在同时进行记下仓重值W1=59.3 D1=24.8，继续运行，仓重降至21吨左右，我们同时开始记录下一组数据W1=20.6 D2=60.8,数据收集完成。

（W1-W2）/(D2-D1)＝38.7/36=1.075,所以|（W1-W2）/(D2-D1)－1|＝7.5%＞1%，原来秤上的修正系数为1,所以将修正系数乘以（W1-W2）/(D2-D1)，所得的值＝1.075。

电子秤标定方法大全

电子秤标定方法大全

梅特勒托利多电子秤1、RL00-3600电子秤标定操作<<3600 RL00 V4.0 简易标定步骤>>一、按代码+24681357+*+05+*出现CAL代表按校准开关，用铁线按一下校准开关。

二、按*--再按*---按1*---再按1出现CAPACTIVE（重量工程）三、按0（2次）出现CAPACTIVE四、按1出现SET PRELOAD（空秤）五、按1出现SET PULLCAP 30KG六、按0选至5KG七、放上法码+按1出现UNLOAD八、拿下砝码+按1（确认）九、按1（保留数据）2、kingbird plus 3130打开仪表盖，S1-1 在ON状态下可以标定称重状态下，按F1键进入F1 按确认显示F1.2 用模式选择，确认F1.3 MAX 最大称量按确认F1.4 e 确认F1.5 CAL X X=0 跳过进入F1.6 X=1 进入标定E SCL 秤台为零，确认15 CAL 倒计时ADD LD 加码，60%MAX 确认000000 去皮和模式输入砝码值，确认15CAL 倒计时完成按确认到F2 按清零键，跳到SAVE，确认保存。

3、HAWK(防水型)跨接主板上CAL开机，按printer(开关打印) 和zero(清零) 显示F1 按皮重光标移位按功能选择按开关/打印进入“F1.2”按功能选择1 进入标定状态CAP 最大称量incr 分度值escal 空秤确认ADD LD 加砝码，000000 通过皮重和功能键输入砝码值，确认倒计时，CAL D 标定完成。

按开关/打印退回正常显示状态。

4、3123 PANTHER1. S1-1设定为on 开机，同时按ENTER + ZERO 显示F12. 屏幕显示CAL X 选择1 确认3. E SAL 零位确认4. “ADD LD”“000000 ”加砝码，确认，完成。

5、XK3124 IND2261. 按住打印键仪表显示“nRSFEr”输清零去皮清零去皮按打印显示“SETUP”.2. 显示F1.2.3 ,选择最大称量，3.F1.2.6 选择分度值F1.3 校秤F1.3.2 选on 可以校两个加载点，off 一个4. CAL 0,，按确认，FULL LD 加载砝码，确认，输入砝码值确认。

电子秤标定方法大全

电子秤标定方法大全

电子秤标定托利多RL00-3600电子秤标定操作<<3600 RL00 V4.0 简易标定步骤>>一、按代码+24681357+*+05+*出现CAL代表按校准开关，用铁线按一下校准开关。

二、按*--再按*---按1*---再按1出现CAPACTIVE（重量工程）三、按0（2次）出现CAPACTIVE四、按1出现SET PRELOAD（空秤）五、按1出现SET PULLCAP 30KG六、按0选至5KG七、放上法码+按1出现UNLOAD八、拿下砝码+按1（确认）九、按1（保留数据）梅特勒托利多电子秤的标定方法(1) kingbird plus 3130打开仪表盖，S1-1 在ON状态下可以标定称重状态下，按F1键进入F1 按确认显示F1.2 用模式选择，确认F1.3 MAX 最大称量按确认F1.4 e 确认F1.5 CAL X X=0 跳过进入F1.6 X=1 进入标定E SCL 秤台为零，确认15 CAL 倒计时ADD LD 加码，60%MAX 确认000000 去皮和模式输入砝码值，确认15CAL 倒计时完成按确认到F2 按清零键，跳到SAVE，确认保存。

(2) HAWK(防水型)跨接主板上CAL开机，按printer(开关打印) 和zero(清零) 显示F1 按皮重光标移位按功能选择按开关/打印进入“F1.2”按功能选择1 进入标定状态CAP 最大称量incr 分度值escal 空秤确认ADD LD 加砝码，000000 通过皮重和功能键输入砝码值，确认倒计时，CAL D 标定完成。

按开关/打印退回正常显示状态。

(3)3123 PANTHER1. S1-1设定为on 开机，同时按ENTER + ZERO 显示F12. 屏幕显示CAL X 选择1 确认3. E SAL 零位确认4. “ADD LD”“000000 ”加砝码，确认，完成。

(4)XK3124 IND2261. 按住打印键仪表显示“nRSFEr”输清零去皮清零去皮按打印显示“SETUP”.2. 显示F1.2.3 ,选择最大称量，3.F1.2.6 选择分度值F1.3 校秤F1.3.2 选on 可以校两个加载点，off 一个4. CAL 0,，按确认，FULL LD 加载砝码，确认，输入砝码值确认。

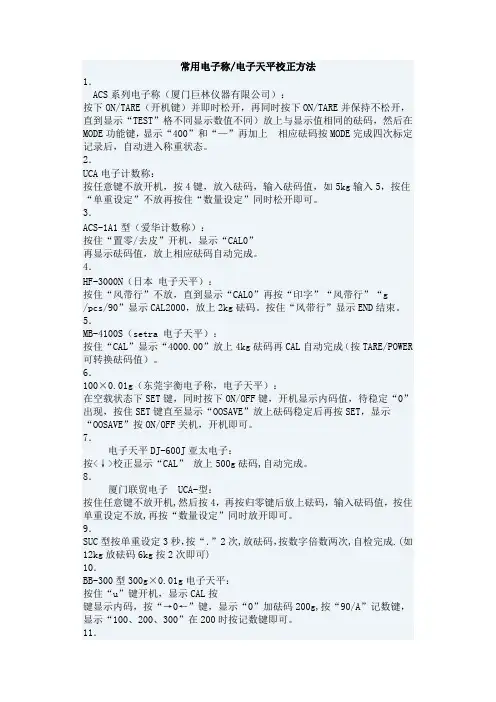

32种电子秤标定方法

32种电子秤标定方法

常用电子称/电子天平校正方法1．ACS系列电子称（厦门巨林仪器有限公司）：按下ON/TARE（开机键）并即时松开，再同时按下ON/TARE并保持不松开，直到显示“TEST”格不同显示数值不同）放上与显示值相同的砝码，然后在MODE功能键，显示“400”和“—”再加上相应砝码按MODE完成四次标定记录后，自动进入称重状态。

2．UCA电子计数称：按任意键不放开机，按4键，放入砝码，输入砝码值，如5kg输入5，按住“单重设定”不放再按住“数量设定”同时松开即可。

3．ACS-1A1型（爱华计数称）：按住“置零/去皮”开机，显示“CAL0”再显示砝码值，放上相应砝码自动完成。

4．HF-3000N（日本电子天平）：按住“风带行”不放，直到显示“CAL0”再按“印字”“风带行”“g/pcs/90”显示CAL2000，放上2kg砝码。

按住“风带行”显示END结束。

5．MB-4100S（setra 电子天平）：按住“CAL”显示“4000.00”放上4kg砝码再CAL自动完成（按TARE/POWER 可转换砝码值）。

6．100×0.01g（东莞宇衡电子称，电子天平）：在空载状态下SET键，同时按下ON/OFF键，开机显示内码值，待稳定“0”出现，按住SET键直至显示“OOSAVE”放上砝码稳定后再按SET，显示“OOSAVE”按ON/OFF关机，开机即可。

7．电子天平DJ-600J亚太电子：按<↓>校正显示“CAL” 放上500g砝码,自动完成。

8．厦门联贸电子UCA-型：按住任意键不放开机,然后按4，再按归零键后放上砝码，输入砝码值，按住单重设定不放,再按“数量设定”同时放开即可。

9．SUC型按单重设定3秒，按“．”2次,放砝码，按数字倍数两次,自检完成.(如12kg放砝码6kg按2次即可)10．BB-300型300g×0.01g电子天平：按住“u”键开机，显示CAL按键显示内码，按“→0←”键，显示“0”加砝码200g,按“90/A”记数键，显示“100、200、300”在200时按记数键即可。
