智能电气火灾预警系统，智慧用电安全管理系统“守护神”安科瑞王志彬2019.03老旧建筑中，常因电路设备老化、电路安装和改造不规范等原因，埋下安全隐患，极易造成电气火灾。
为了防患于未然，力安科技研发了智能电气火灾预警系统，加强对末端用户用电安全实时监控，及时帮助居民排除身边安全隐患。
安科瑞电气火灾预警系统通过用电安全动态远程监控平台，对电气电路进行实时监控，记录、存储每次报警信息，为事故分析和火灾调查提供依据，且异常数据在15秒内上传监控平台，1分钟内手机接收提醒，同时安排专人24小时应急值守，致电业主及时处理用电隐患，将火苗扼杀在摇篮之中。
智能电气火灾预警系统，探索构建“互联网+”消防工作模式，通过无线声光、智能网关控制器等技术，对电气引发火灾的主要因素（导线温度、电流和漏电电流）进行不间断的数据跟踪与统计分析，通过物联网技术实时发现电气线路和用电设备存在的安全隐患，并即时向企业管理人员发送预警信息，指导企业开展治理，达到消除潜在电气火灾安全隐患，实现“防患于未然”的目的。
该系统能有效解决生产经营单位电气线路老旧、中小微企业无专业电工、电气隐患肉眼无法直观系统即时排查、隐蔽工程隐患检查难等问题，从而将火灾事故的发生控制在源头，能有效防范重特大电气火灾事故的发生。
实现火灾早期发现和多级自动报警，最大程度抢出时间，减少生命财产损失。
安科瑞安全用电管理云平台应用背景 安全用电监测预警系统通过物联网技术对电气引发火灾的主要因素（导线温度、电流、电压和漏电流）进行不间断的数据跟踪与统计分析，实时发现电气线路和用电设备存在的安全隐患（如：线缆温度异常、短路、过载、过压、欠压及漏电等），有效防止电气火灾的发生。
另外系统可选配故障电弧和烟感模块，接在开关量输入接口上，系统也可接入并报警。
1系统硬件结构如图：2安全用电平台登录登录我司自建的安全用电平台的体验地址为，账户Acrel002，密码空。
3主要功能1首页（一）消息提醒 显示需要处理的任务及报警消息 点击“查看”按钮跳转到报警确认界面或任务处理界面 支持批量确认和删除报警信息（二）隐患统计 以曲线图的方式展示当月隐患数量（三）地图查询 地图查询项目信息2实时监控（一）地图查询 地图查询项目信息（二）设备监控 可以按监控设备识别号、省、市、区县筛选，显示设备图片、设备识别号、设备详情、报警记录 1、点击“设备详情”后在弹出界面显示项目识别号、监控设备号、省、市、区县、详细地址 2、点击“报警记录”后在弹出界面显示设备相关报警记录，包括报警时间、报警描述、处理进度（三）探测器监控 可以按监控设备识别号、探测器ID、探测器型号、区域筛选，显示设备图片、设备识别号、探测器ID、DI、DO实时状态 1、点击“设备详情”后在弹出界面显示项目识别号、监控设备号、探测器ID、区域、位置、实时信息、历史信息 2、点击“报警记录”后在弹出界面显示设备相关报警记录，包括报警时间、报警描述、处理进度（四）事件查看 可以按时间、监控设备识别号、探测器ID、探测器型号、区域筛选，显示事件记录3隐患管理 隐患管理包括隐患巡查、隐患处理、隐患记录、隐患提醒、工单处理和隐患批量处理等功能4数据报表 数据汇总、系统体检、分析报告、能耗统计、能耗报表4手机APP下载使用安卓系统 安卓版本的安全用电软件已上传至360应用市场，可通过360应用市场来进行软件的下载与安装。

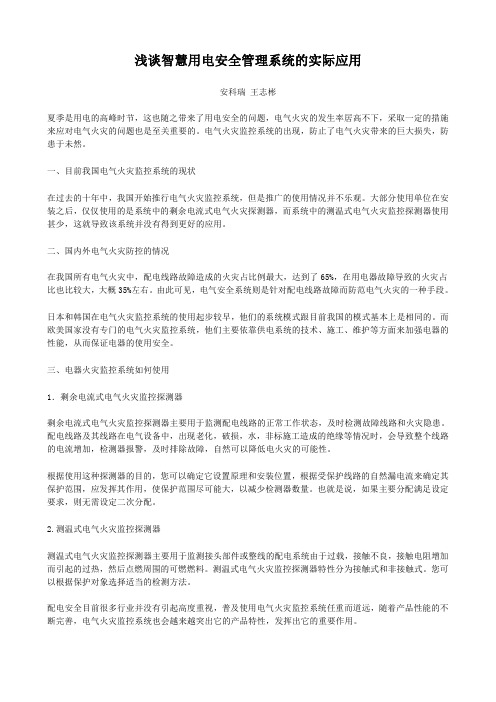

浅谈智慧用电安全管理系统的实际应用安科瑞王志彬夏季是用电的高峰时节，这也随之带来了用电安全的问题，电气火灾的发生率居高不下，采取一定的措施来应对电气火灾的问题也是至关重要的。
电气火灾监控系统的出现，防止了电气火灾带来的巨大损失，防患于未然。
一、目前我国电气火灾监控系统的现状在过去的十年中，我国开始推行电气火灾监控系统，但是推广的使用情况并不乐观。
大部分使用单位在安装之后，仅仅使用的是系统中的剩余电流式电气火灾探测器，而系统中的测温式电气火灾监控探测器使用甚少，这就导致该系统并没有得到更好的应用。
二、国内外电气火灾防控的情况在我国所有电气火灾中，配电线路故障造成的火灾占比例最大，达到了65%，在用电器故障导致的火灾占比也比较大，大概35%左右。
由此可见，电气安全系统则是针对配电线路故障而防范电气火灾的一种手段。
日本和韩国在电气火灾监控系统的使用起步较早，他们的系统模式跟目前我国的模式基本上是相同的。
而欧美国家没有专门的电气火灾监控系统，他们主要依靠供电系统的技术、施工、维护等方面来加强电器的性能，从而保证电器的使用安全。
三、电器火灾监控系统如何使用1．剩余电流式电气火灾监控探测器剩余电流式电气火灾监控探测器主要用于监测配电线路的正常工作状态，及时检测故障线路和火灾隐患。
配电线路及其线路在电气设备中，出现老化，破损，水，非标施工造成的绝缘等情况时，会导致整个线路的电流增加，检测器报警，及时排除故障，自然可以降低电火灾的可能性。
根据使用这种探测器的目的，您可以确定它设置原理和安装位置，根据受保护线路的自然漏电流来确定其保护范围，应发挥其作用，使保护范围尽可能大，以减少检测器数量。
也就是说，如果主要分配满足设定要求，则无需设定二次分配。
2.测温式电气火灾监控探测器测温式电气火灾监控探测器主要用于监测接头部件或整线的配电系统由于过载，接触不良，接触电阻增加而引起的过热，然后点燃周围的可燃燃料。
测温式电气火灾监控探测器特性分为接触式和非接触式。
安科瑞智慧用电安全管理系统——为克制电气火灾而研发安科瑞王志彬2019.03近年来，我国电气火灾形势严峻。
2011年至2016年，我国共发生电气火灾52.4万起，造成3261人死亡、2063人受伤，直接经济损失92亿余元，均占全国火灾总量及伤亡损失的30%以上，其中重特大电气火灾17起，占重特大火灾总数的70%，给人民群众生命财产造成巨大损失。
特别是2013年６月３日，吉林省德惠市宝源丰禽业有限公司车间配电室上部电气线路短路，引燃周围可燃物，引发特别重大火灾事故，造成121人死亡、76人受伤，直接经济损失1.82亿元，教训十分惨痛。
电气火灾已经引起了整个社会和各级政府的高度重视。
2017年4月，国务院安全生产委员会发布了《关于开展电气火灾综合治理工作的通知》，决定在全国范围内组织开展为期三年的电气火灾综合治理工作。
“智慧用电”是遏制重特大事故的有效手段。
“智慧用电”是基于大数据的电气火灾隐患排查治理系统，做到了电气火灾隐患提早发现、及早治理，实现了从人防到技防的转变，解决了人员少、监管难的问题，预防了因电气线路隐患而引起的火灾，从源头上遏制了电气火灾的发生，是电气火灾隐患排查治理新模式。
“智慧用电”对安全生产工作的启示。
安全生产工作是项长期而艰巨的任务，“智慧用电”的推广有效融合其他在线监测技术，扩大安全生产要素的监控预警范围，不断提升监管中心的“大脑”活力，进而拓展政府部门监管能力和监管范围，有效提升了安全生产智能化、信息化水平。
“智慧用电”应大力推广应用。
通过近年来试点实践，智慧用电取得显著成效，即将迎来全面推广应用的潮流。
按照政府倡导推动，企业自主参与，市场主导运作原则，推进安全生产管理与社会化服务的有序对接，让更多社会资本融入安全管理当中。
二是各极财政列支，政府购买服务，在学校、幼儿园、养老院等特殊人群场所和历史文物单位安装智慧用电设施。
三是引入社会保险机制，强制在重点企业、商场、市场、宾馆、车站等重点单位安装智慧用电设施，为社会发展创造安全稳定的良好环境。
安科瑞消防设备电源监控系统-V1
安科瑞消防设备电源监控系统
电源稳定性是消防设备的重要保障，而监控电源的系统能够及时发现
并解决电源问题，保障消防设备的正常运行。
安科瑞消防设备电源监
控系统是一款实用且易于操作和维护的监控系统，以下从功能、特性
和应用三个方面进行阐述。
一、功能
1.电源实时监测：安装电源监控设备在消防设备供电点进行实时监测，及时发现电源问题并报警。
2.定时检测：可设置定时检测电源，避免电源问题漏检或延误维修。
3.数据记录：对电源监控数据进行记录，通过查询曲线图、数据列表
等方式帮助管理者了解电源使用情况并及时采取措施。
4.远程监控：通过互联网远程监控、控制电源监测设备，提高设备监
测效率和管理效率。
二、特性
1.精度高：采用高精度传感器，保证取样准确，能够有效检测电源偏
差和波动。
2.灵敏度高：能够及时检测由于供电系统的温升或其他情况引起的电
源异常，保证第一时间发现电源问题。
3.可靠性高：采用工业级设计，具有强大的抗干扰能力，能够保持长期稳定的工作状态。
4.易维护：使用方便，可进行在线调试，可远程监控设备，降低了设备的维护成本。
三、应用
1.监测场所：消防控制室、消防水泵房、自动喷水灭火系统等涉及消防电源供应的场所。
2.监测对象：消防主机、自动灭火装置、喷淋系统等消防设备
总结
安科瑞消防设备电源监控系统是一款实用且易于操作和维护的监控系统，功能齐全、精度高、可靠性强、易于维护。
在消防设备中的广泛应用，可以为客户提供高效、安全、稳定的消防设备保障服务。
电气火灾监控系统及应用简介电气火灾是一种因电气设备或电气线路故障而引起的火灾。
在工业生产、商业建筑和住宅等领域，电气设备的使用已经广泛普及，因此电气火灾的风险也日益增加。
为了及时发现和防止电气火灾的发生，电气火灾监控系统应运而生。
电气火灾监控系统是一种采用现代化技术的智能监控系统，旨在实时监测电气设备的状态并及时报警。
它可以通过传感器和监测设备检测电气设备的温度、电流、电压等参数，当监测到异常情况时，系统会自动触发报警并采取相应的应急措施。
传感器传感器是电气火灾监控系统中最为关键的部件之一。
常见的传感器包括温度传感器、电流传感器、电压传感器等。
这些传感器能够将电气设备运行时的各项参数转化为电信号，并传送给监控设备进行分析和处理。
监控设备监控设备是电气火灾监控系统的核心局部，它负责接收传感器传递过来的信号并进行处理。
监控设备通常配备有高性能的微处理器和专用的监控软件，能够实时监测电气设备的参数，并根据预设的规那么进行分析和判断。
一旦监测到异常情况，监控设备会触发报警并采取相应的措施。
报警装置是电气火灾监控系统的重要组成局部，它能够通过声光信号或其他方式及时向相关人员发出警报。
常见的报警装置包括喇叭、闪光灯、短信通知等。
报警装置的设置位置应根据实际情况进行合理布置，以便及时引起人们的注意并采取应急措施。
控制中心控制中心是电气火灾监控系统的指挥中枢，它负责对监测设备和报警装置进行集中管理和控制。
通过控制中心，相关人员可以随时查看电气设备的运行状态和报警信息，并及时采取相应的处理措施。
控制中心通常配备有显示屏、报警记录仪和通信设备，以方便与外部联系和数据记录。
电气火灾监控系统广泛应用于各种工业生产、商业建筑和住宅等场所。
以下是几个常见的应用领域：工业生产在工业生产过程中，大量的电气设备被使用。
电气火灾可能会给工厂的生产造成严重影响，甚至导致生命财产损失。
因此，工业生产是电气火灾监控系统的重要应用领域之一。
浅谈电气火灾监控系统的设计刘亚君江苏安科瑞电器制造有限公司江苏江阴214405摘要：近年来，各种电气设备及家用电器的使用量大幅增加，相应的电气火灾事故也随之增加，电气火灾数量已经接近火灾总数的30％，位列各类火灾的首位。
由火灾所造成的损失已经给社会经济和人民生命财产造成了巨大的损失，电气火灾监控系统对预防电气火灾起到至关重要的作用。
关键词：电气火灾；接地故障；漏电电流；分级保护1用途、基本组成及原理1.1用途电气火灾就是指配电线路及电气设备由于设计、安装、使用不当或者接触不良、短路等原因而引起的火灾。
其中，短路所引起的火灾的概率最高，而短路又可分为一般性短路和接地故障。
一般性短路，是指供电线路之间由于绝缘性能降低，从而导致的相线与相线、相线与零线之间的短路；接地故障，是指相线与接地导体、相线与大地之间的短路，它是由于相线与接地导体、相线与大地之间的绝缘性下降所导致的。
根据统计，因为接地故障而引起的火灾占短路原因而引起火灾的绝大多数，它是较为常见的电气火灾起因。
此外漏电电流使得部分的电流流入大地，造成了能源浪费；当人体接触到故障电压引起触电电击，危及生命安全。
低压配电系统短路故障示意图，如图1所示。
图1低压配电系统短路故障发生故障时，在漏电的故障点处和导体不良的连接处会局部产生异常的高温或电火花、电弧，这种电弧具有比较大的阻抗和压降，它限制了故障电流的通过，从而使得电流保护器不能动作，而数百毫安的电弧所产生的局部高温可达2000℃以上，导致附近的可燃物高温烤燃着火从而引起了火灾。
为了能够预防和减少电气火灾，必须能够在线检测AC220/380V供电线路的绝缘状态，以此来杜绝漏电和各种短路故障的发生。
电气火灾监控系统就是用来实时监测供电线路的绝缘状态并实施报警的，当电气线路或者电气设备一旦漏电并超过额定保护值时，报警器立即发出声光报警信号并显示出漏电电流的大小。
因为从发生接地电弧故障到引燃起火以致火势蔓延需要一定的时间，这就有足够多的时间去检查并排除故障，从而能够有效地避免电气火灾的发生或者将损失控制在较小的范围之内。
电气火灾监控系统适用环境标准-以及安科瑞智慧用电安全管理系统安科瑞王志彬2019.2标准一：空气温度范围要保证电气火灾监控系统想要能够一直提供不间断的火灾监控保护，那么安装和使用环境也要注意，空气的温度最好在5℃至40℃左右，那么在工作的24小时内，平均温度最好是不能超过35℃，达到最高温度也不能超过40℃，所以在这个温度标准范围内，才能保证电气火灾监控系统的正常使用，否则就会对系统使用寿命有严重的影响。
电气火灾监控系统适用环境标准-金特莱郑州电气火灾监控厂家标准二：相对湿度不能超过最高值电气火灾监控系统的使用环境不能太过潮湿，否则潮湿的水汽就会进入系统内部，影响其监控的灵敏度和报警的敏锐程度，所以使用环境的相对湿度不能超过50%,只有这样的湿度环境，才能让监控系统不被潮气侵袭，正常的工作和使用，24小时不间断的监控。
标准三：空间干净卫生没有雨雪侵袭等电气火灾监控系统整个环境一定要保证干净卫生，没有明显的灰尘，周围使用环境非常安全，不会发生爆炸以及腐蚀等情况，整个空间内也不会受到雨雪的侵袭，而且在整个环境内，不会遭到破坏和绝缘气体的导电，只要符合这些硬性的条件标准，才能让电气火灾监控系统的使用更加安全，工作效率能够有所保证。
安科瑞智慧用电安全管理系统简介1.平台概述1.1.开发背景近年来，我国电气火灾多发，屡屡造成重大人员伤亡和财产损失。
据统计，2011年至2016年，我国共发生电气火灾52.4万起，造成3261人死亡、2063人受伤，直接经济损失92亿余元，均占全国火灾总量及伤亡损失的30%以上；其中重特大电气火灾17起，占重特大火灾总数的70%。
这些事故暴露出电器产品生产质量、流通销售，建设工程电气设计、施工，电器产品及其线路使用、维护管理等方面存在突出问题。
现实情况中，很多生产经营单位电气线路老旧、线路隐患多且隐蔽性强，众多小微企业缺乏专业电工，肉眼无法直观发现电气隐患，传统的检测手段难以及时排查各种隐患等一系列难题，使得电气火灾的监测和预警很难落实到位。
电气火灾监控系统后期维护规范及注意事项
1.1、电气火灾监控系统投入使用后，管理单位应建立相应的管理制度，并建立运行记录，每日填写。
1.2、电气火灾监控系统应保持连续正常运行，不得随意中断。
1.3、电气火灾监控系统应至少每年由专业机构检测一次。
1.4、监控设备或探测器损坏后，应由生产企业或专业机构进行维修。
2.1、使用单位应制定系统操作规程和维护、保养制度，由经过专门培训，并经考试合格的专门人员负责系统的管理、操作和维护，如实填写系统运行记录:
2.2、使用单位应建立系统的技术档案，并保存下列资料:
1、竣工图:
2、设备清单;
3、设备使用说明书;
4、系统完工调试单
5、工程验收单;
6、管理操作人员登记表;
7、操作使用规程;
8、值班记录和使用图标
9、值班员职责;设备维修记录;系统检测记录等。
3.1、使用单位应制定电气火灾监控系统的维护管理制度，由专业人员负责定期检查和维护。
3.2、电气火灾监控系统投入使用时，应具备下列文件资料：
1、规范所规定的全部技术文件和产品验收报告。
2、电气火灾监控系统的使用说明书。
3、电气火灾监控系统的维护检查记录表。
3.3、每月至少对系统进行一次检查，检查内容如下：
1、对系统各部件进行外观检查，外观质量应符合相关规定。
2、检查监控器的实时显示数据是否在正常范围内。
3、对现场电气火灾监控器逐个进行自检和漏电试验检查，应功能完好、动作正常。
4、检查主机的数据接收和事件记录是否完整准确。
3.4、每年至少应对系统进行一次监控报警和故障报警记录的检查，并打印整理系统的年度运行维护报告。
安科瑞电气火灾监控技术的性能分析及其在工程应用中的注意事项吴德明江苏安科瑞电器制造有限公司摘要剩余电流式电气火灾监控系统是电气火灾监控系统的一种主要形式，能够准确监控电气线路的渐变型故障，能发现电气线路的火灾隐患，及时提醒相关人员去消除这些隐患。
在工程实践中应适当采用分级保护，剩余电流保护装置的位置设置应符合相关规范的要求，剩余电流互感器必须套住所有的相线和中性线，相线和中性线的穿线方向要一致，某一根线不能反穿，且某一根线不能在互感器上缠绕。
关键词剩余电流；渐变型故障；突变型故障；剩余电流保护装置；分级保护0引言在每年发生的火灾事故中，电气火灾占较大比例，对人身及财产造成巨大损失。
因此如何利用各种科学手段有效防范电气火灾的发生，成为当务之急。
其中电气火灾监控技术是防范电气火灾发生的有效手段。
本文旨在以安科瑞电气火灾监控系统为例介绍电气火灾监控技术的性能和其在工程应用中的注意事项。
1电气火灾的成因电气火灾的成因主要是电气线路或设备的短路、过负荷、接触电阻大、漏电和开路，按火灾发生在电力系统的位置不同，将电气火灾分为变配电所火灾、电力线路火灾和电气设备火灾。
究其具体表现形式，分为突变型故障和渐变型故障，两种故障导致的最后结果都是短路。
突变型故障也称为金属性短路故障。
传统的过电流电器如断路器或熔断器对于突变型故障，直接动作于脱扣，效果明显；但是对于接触电阻过大、过负荷、漏电等渐变型故障，反应迟缓，演变成突变型故障，以致酿成火灾。
2电气火灾监控技术的提出电气故障通常是发生在接线端子间或者线路接头处或泄漏电流处，故障表现形式是温度升高或泄漏电流，均为隐形故障，如果不利用一定的技术探测手段，是无法知晓的，故障持续发生直到发展为电气火灾事故。
通用的电工产品如过流过载保护电器用于执行操作和实施保护，能够防止由线间金属性短路故障和长时间过载发热或接地电弧性短路故障（漏电）引发的电气火灾，但基本上属于被动预防。
特别是对于线间端子或线路发热温度缓慢升高，或泄漏电流缓慢增大而引发的金属性短路或过载故障或接地电弧性故障，不能提早有效防范。
因为传统的电工保护产品都是在一定的参数下动作的，如果故障电流达不到保护开关的整定值，那么保护开关就不会动作。
工程实践中，如果设计、安装错误或粗心大意，导致电工保护产品不匹配或施工质量差，则存在这种电气故障的风险就比较大。
而电气火灾监控技术则能够对这种电气故障隐患主动监控、预警。
从电工角度看，属于辅助性主动预防安全手段。
3电气火灾监控系统的组成及工作原理3.1电气火灾监控系统的含义电气火灾监控系统是指当被保护线路中的被探测参数超过报警设定值时，能发出报警信号、控制信号并能指示报警部位的系统。
3.2电气火灾监控系统的基本组成Acrel-6000电气火灾监控系统由AKH-0.66L系列剩余电流互感器、ARCM-NTC 温度传感器、ARCM系列监控探测器和Acrel-6000系列监控设备等构成。
系统各设备之间均采用总线（双绞线）进行连接，施工布线简单方便。
本文主要讨论剩余电流式电气火灾监控系统，也称漏电火灾报警系统。
它由Acrel-6000系列监控设备、ARCM系列监控探测器和AKH-0.66L系列剩余电流互感器等构成（如图1所示）。
图1Acrel-6000/B（壁挂式）电气火灾监控系统3.3剩余电流式电气火灾监控系统的工作原理一个电气系统的输入、输出端电流值，当无任何损失时，其流入及流出的相量和为零，也就是无剩余电流；如果这个电气系统有电流泄漏，这个系统的电流相量和就不为零，对外有了泄漏电流，系统中便产生了剩余电流。
剩余电流是由AKH-0.66L系列剩余电流互感器检测出的，AKH-0.66L系列剩余电流互感器将信息传送到ARCM系列监控探测器里，经放大、A/D转换、CPU对变化的幅值进行分析、判断，并与报警设定值进行比较，一旦超出设定值则发出报警信号，同时也传送到Acrel-6000系列监控设备中，再经监控设备进一步识别、判定，当确认可能会发生火灾时，监控设备发出火灾报警信号，点亮报警指示灯，发出报警声响，同时在液晶显示屏上显示火灾报警等信息。
值班人员则根据以上显示的信息，迅速到事故现场进行检查处理，并将报警信息发送到集中控制台。
4主要表计功能及选型方案主要表计功能及选型方案如图2所示。
图2主要表计功能及选型方案5剩余电流式电气火灾监控系统在工程应用中的注意事项5.1电气火灾监控系统设置的必要性随着国家现代化建设的快速发展和人民生活水平的不断提高，用电量大为增加，相应的电气火灾事故的发生率则居高不下，造成的损失也是不可估量的，综合考虑我国发生火灾的趋势，安装电气火灾监控系统是非常迫切和必要的。
虽然在国标《高层民用建筑设计防火规范》和《建筑设计防火规范》中，对是否安装电气火灾监控系统是以“宜”安装来表示的。
关于“宜”字的把握，规范用词说明指出：表示允许稍有选择，在条件许可时首先应这样做。
可见“宜”原则上是首先要考虑设置的，没有特殊情况，没有经消防主管部门同意，是不能随便选择取消设置的。
5.2剩余电流式电气火灾监控系统不能用漏电报警器和漏电开关替代电气火灾监控系统应是叠加在配电系统之上，注重于渐变型故障可能引发电气火灾因素的监测、预警及控制。
传统的电气保护装置如断路器、熔断器、漏电开关在突变型故障可能引发的电气火灾控制中，起直接作用。
剩余电流式电气火灾监控系统是一个联网的整体装置，是一个完整的系统，而不是以往分散设置的单个电气火灾监控探测器或传统漏电开关可以胜任的。
《高层民用建筑设计防火规范》条文说明中，也特别强调“这些设备要采用国家消防电子产品质量监督检验中心检测合格的产品，以确保质量安全”，可见并非是使用普通漏电开关就可以的。
5.3火灾自动报警系统不能代替剩余电流式电气火灾监控系统剩余电流式电气火灾监控系统主要用来监测引起电气火灾的剩余电流这个物理量，以预防为主，用于火灾发生前的监测，主要是避免火灾引起的损失。
而火灾自动报警系统主要用于火灾发生后对火灾现场的烟，火焰温度和光辐射等量进行监测，主要是减少火灾引起的损失。
也就是说剩余电流式电气火灾监控系统是着重于电气火灾发生前期的隐患先兆预警；而火灾自动报警系统则是着重于火灾已发生的报警及其处理。
两个系统各司其职，没有功能交集，因此火灾自动报警系统不能替代剩余电流式电气火灾监控系统。
5.4剩余电流保护装置（RCD）的安装ARCM系列监控探测器主要安装于建筑、工业等低压配电TN、TT系统。
其剩余电流保护功能适用于TN-C-S系统、TN-S系统及局部TT系统，但不适用于TN-C 系统（除非将其改成TN-S系统或局部TT系统）。
剩余电流保护装置（RCD）在不同的系统接地形式中应正确接线。
单相、三相三线和三相四线供电系统中的正确接线方式，如图3所示。
图3剩余电流保护装置（RCD）的接线方式AKH-0.66L系列剩余电流互感器一般设计安装于楼层电源总进线端，ARCM 系列监控探测器设计安装于配电箱或控制箱（柜）的箱门上，有利于值班人员观察各种数据信息。
系统终端控制台应安装值班室、消防中心，有利于值班人员监督并及时发现隐患。
AKH-0.66L系列剩余电流互感器可安装在断路器的进线端或出线端。
安装时，必须严格区分N线和PE线，N线应通过剩余电流互感器。
通过剩余电流互感器的N线不得作为PE线，不得重复接地或接设备外露可接近导体。
PE线不得介入电气火灾监控装置。
装设了ARCM系列监控探测器的支路，其中性线只能作为本回路的中性线，禁止与其它回路的中性线相连，其它线路或设备也不能借用已采用剩余电流保护装置后的线路或设备的中性线。
相线和中性线N穿线时，方向要一致禁止相线或中性线反穿；也禁止相线和中性线在剩余电流互感器上缠绕；也不能只套住PE线。
安装完毕后应由专业技术人员设定参数符合现场实际要求，同时要进行操作实验，保证剩余电流保护装置的正常运行。
5.5剩余电流保护装置的位置设置原则电气火灾监控系统应符合《剩余电流动作保护装置的安装和运行》GB13955。
为了避免大面积停电，应采用分级保护，即电源端或分支线路上的剩余电流保护装置应与末端的剩余电流保护装置的动作特性应当协调配合，从而实现具有动作选择性的分级保护。
一般情况下，在电源进线端或分支主回路上，应选用低灵敏度延时型的剩余电流保护装置。
而在末端，剩余电流动作值要小于30mA，额定动作时间要小于0.1S，主要用于防人身触电保护。
建筑各楼层总进线处可安装一台或若干台探测器，但应根据正常泄漏电流大小，正确设定动作参数。
一般总进线处的剩余电流为200mA～500mA。
重要负荷：包括消防、安防、应急电源、通道照明线路及不允许断电的场所，根据GB13955的规定，应将探测器设置为报警方式保护；在采集漏电电流、过电流等信号，超过报警值时，只发出声光报警信号，不切断电源，同时将采集的信号通过总线方式，传送到控制中心，可设置手动断电模式，既保证了用电安全，又保证了供电的不间断性。
6结语目前电气火灾监控系统的应用已引起国内科研、设计、生产和管理部门的高度重视。
为了使电气火灾监控系统能够正常运行，达到火灾前期及时预报警的目的，应严格按照标准执行，在性能设计和工程应用中必须严格把关，避免出现不必要的问题，从而影响系统功能的稳定运行。
参考文献[1]公安部消防局.中国消防年鉴（2008、2009）.北京：中国人事出版社，2008、2009.[2]DB34/T855-2008,《电气火灾监控系统设计、施工及验收规范》[3]安科瑞电气股份有限公司产品选型手册2013.1版.。
