电气火灾监控系统力安科技智慧电气火灾监控技术方案精修订

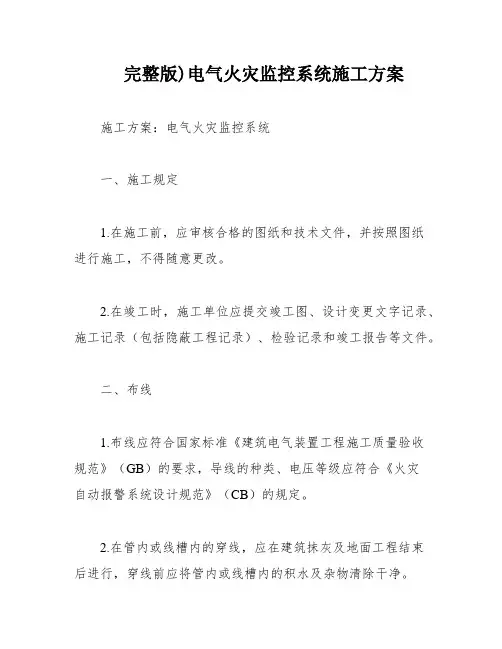

完整版)电气火灾监控系统施工方案施工方案：电气火灾监控系统一、施工规定1.在施工前，应审核合格的图纸和技术文件，并按照图纸进行施工，不得随意更改。

2.在竣工时，施工单位应提交竣工图、设计变更文字记录、施工记录（包括隐蔽工程记录）、检验记录和竣工报告等文件。

二、布线1.布线应符合国家标准《建筑电气装置工程施工质量验收规范》（GB）的要求，导线的种类、电压等级应符合《火灾自动报警系统设计规范》（CB）的规定。

2.在管内或线槽内的穿线，应在建筑抹灰及地面工程结束后进行，穿线前应将管内或线槽内的积水及杂物清除干净。

3.导线的接头应在接线盒内焊接或用端子连接。

4.管路超过一定长度时，应在便于接线处装设接线盒，并对管口和管子连接处进行密封处理。

5.管子入盒时，盒外侧应套锁母，内侧应装护口，在吊顶内敷设时，盒的内外侧均应套锁母。

6.在吊顶内敷设各类管路和线槽时，应采用单独的卡具吊装或支撑物固定。

吊装线槽的吊杆直径不应小于6mm。

7.线槽的直线段应每隔1.0m～1.5m设置吊点或支点，在线槽接头处、距接线盒0.2m处、线槽走向改变或转角处也应设置吊点或支点。

8.管线经过建筑物的变形缝处，应采取补偿措施，导线跨变形缝的两侧应固定，并留有适当余量。

9.敷设后，应对每回路的导线用500V的兆欧表测量绝缘电阻，其对地绝缘电阻不应小于20MΩ。

三、安装规定1.安装应符合国家标准的要求。

2.安装必须由专业人员进行。

3.安装时应考虑供电方式、供电电压、系统接地形式及监控方式。

4.建筑物产权所有者应建立保存系统内每个探测器的安装及试验记录。

5.控制器与裸带电导体应保证安全距离，金属外壳的探测器应有安全接地。

6.在不切断电源的情况下禁止安装探测器。

7、为了确保探测器的输出回路连接线的质量，建议使用截面积不小于1.0mm2的双绞铜芯导线。

8、在安装探测器时，需要注意不要破坏被监控线路的完整性，也不要增加线路接点。

四、电气火灾监控设备的安装1、墙上安装电气火灾监控设备时，底边距离地面宜为1.3m～1.5m，靠近门轴的侧面距离墙不应小于0.5m，正面操作距离不应小于1.2m。

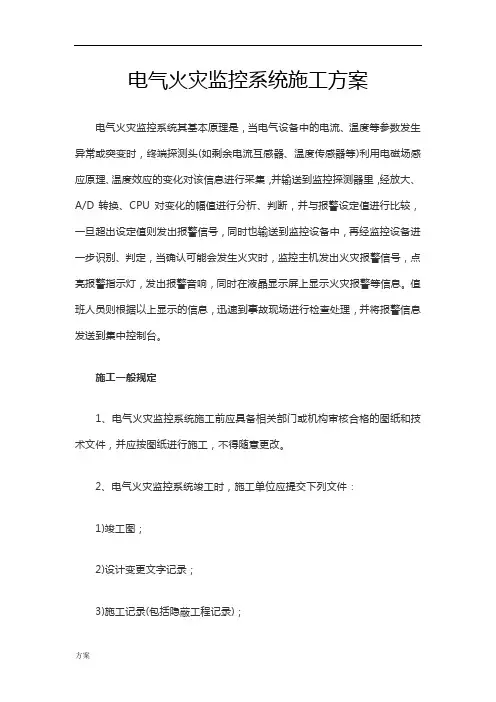

电气火灾监控系统施工方案电气火灾监控系统其基本原理是，当电气设备中的电流、温度等参数发生异常或突变时，终端探测头(如剩余电流互感器、温度传感器等)利用电磁场感应原理、温度效应的变化对该信息进行采集，并输送到监控探测器里，经放大、A/D转换、CPU对变化的幅值进行分析、判断，并与报警设定值进行比较，一旦超出设定值则发出报警信号，同时也输送到监控设备中，再经监控设备进一步识别、判定，当确认可能会发生火灾时，监控主机发出火灾报警信号，点亮报警指示灯，发出报警音响，同时在液晶显示屏上显示火灾报警等信息。

值班人员则根据以上显示的信息，迅速到事故现场进行检查处理，并将报警信息发送到集中控制台。

施工一般规定1、电气火灾监控系统施工前应具备相关部门或机构审核合格的图纸和技术文件，并应按图纸进行施工，不得随意更改。

2、电气火灾监控系统竣工时，施工单位应提交下列文件：1)竣工图；2)设计变更文字记录；3)施工记录(包括隐蔽工程记录)；4)检验记录；5)竣工报告。

施工布线1、电气火灾监控系统的布线。

应符合现行国家标准《建筑电气装置工程施工质量验收规范》(GB50303)的要求，导线的种类、电压等级应符合现行同家标准《火灾自动报警系统设计规范》(CB50116)的规定。

2、在管内或线槽内的穿线，应在建筑抹灰及地面工程结束后进行。

在穿线前，应将管内或线槽内的积水及杂物清除干净。

3、扭结；导线的接头，应在接线盒内焊接或用端子连接。

4、敷设在多尘或潮湿场所管路的管口和管子连接处，均应作密封处理。

5、管路超过下列长度时，应在便于接线处装设接线盒：1)管子长度每超过45m，无弯曲时；2)管子长度每超过30m，有1个弯曲时；3)管子长度每超过20m，有2个弯曲时；4)管子长度每超过12m，有3个弯曲时。

6、管子入盒时，盒外侧应套锁母，内侧应装护口，在吊顶内敷设时，盒的内外侧均应套锁母。

7、在吊顶内敷设各类管路和线槽时，宜采用单独的卡具吊装或支撑物固定。

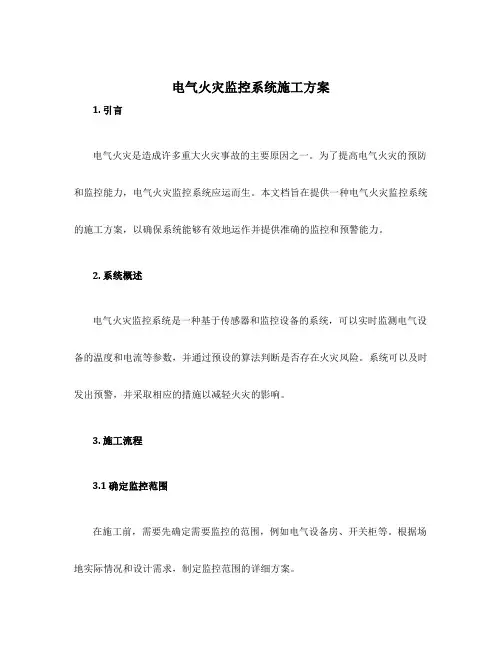

电气火灾监控系统施工方案1. 引言电气火灾是造成许多重大火灾事故的主要原因之一。

为了提高电气火灾的预防和监控能力，电气火灾监控系统应运而生。

本文档旨在提供一种电气火灾监控系统的施工方案，以确保系统能够有效地运作并提供准确的监控和预警能力。

2. 系统概述电气火灾监控系统是一种基于传感器和监控设备的系统，可以实时监测电气设备的温度和电流等参数，并通过预设的算法判断是否存在火灾风险。

系统可以及时发出预警，并采取相应的措施以减轻火灾的影响。

3. 施工流程3.1 确定监控范围在施工前，需要先确定需要监控的范围，例如电气设备房、开关柜等。

根据场地实际情况和设计需求，制定监控范围的详细方案。

3.2 选择传感器和监控设备根据监控范围的要求，选择适合的温度传感器、电流传感器和监控设备。

传感器要具有精确度高、稳定性好和抗干扰能力强的特点，监控设备要支持实时数据采集和远程控制。

3.3 设计布线方案根据监控范围的实际情况，设计合理的布线方案。

布线要考虑到传感器与监控设备之间的距离、传感器的数量和位置等因素，以保证信号的稳定传输。

3.4 安装传感器和监控设备按照设计好的布线方案，安装传感器和监控设备。

安装时要注意传感器与电气设备之间的隔离和绝缘，以确保系统的安全运行。

3.5 联接和测试完成传感器和监控设备的安装后，进行联接和测试。

确保传感器的信号能够准确传输给监控设备，并通过测试验证系统的正常运行。

3.6 系统调试和优化在系统正常运行后，进行系统的调试和优化工作。

调试包括调整传感器的阈值和算法参数，优化包括对数据处理和存储的性能优化。

4. 系统功能电气火灾监控系统主要具有以下功能： - 实时监测电气设备的温度和电流等参数； - 通过预设的算法判断是否存在火灾风险； - 及时发出预警并采取相应的措施；- 支持远程监控和远程控制。

5. 系统部署5.1 硬件设备电气火灾监控系统的硬件设备主要包括传感器、监控设备和报警设备。

其中传感器负责采集电气设备的温度和电流等参数，监控设备用于处理传感器的信号并进行预警判断，报警设备用于发出预警信号。

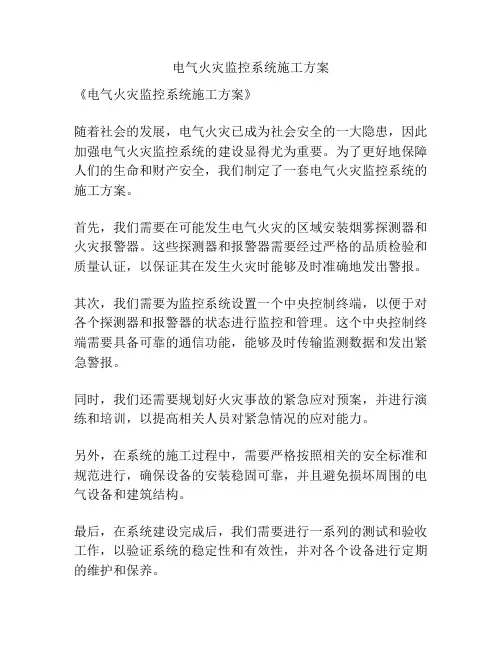

电气火灾监控系统施工方案
《电气火灾监控系统施工方案》
随着社会的发展，电气火灾已成为社会安全的一大隐患，因此加强电气火灾监控系统的建设显得尤为重要。

为了更好地保障人们的生命和财产安全，我们制定了一套电气火灾监控系统的施工方案。

首先，我们需要在可能发生电气火灾的区域安装烟雾探测器和火灾报警器。

这些探测器和报警器需要经过严格的品质检验和质量认证，以保证其在发生火灾时能够及时准确地发出警报。

其次，我们需要为监控系统设置一个中央控制终端，以便于对各个探测器和报警器的状态进行监控和管理。

这个中央控制终端需要具备可靠的通信功能，能够及时传输监测数据和发出紧急警报。

同时，我们还需要规划好火灾事故的紧急应对预案，并进行演练和培训，以提高相关人员对紧急情况的应对能力。

另外，在系统的施工过程中，需要严格按照相关的安全标准和规范进行，确保设备的安装稳固可靠，并且避免损坏周围的电气设备和建筑结构。

最后，在系统建设完成后，我们需要进行一系列的测试和验收工作，以验证系统的稳定性和有效性，并对各个设备进行定期的维护和保养。

总的来说，电气火灾监控系统的施工方案需要从设备的选择、安装、通讯、后期管理等方面进行全面考虑，以确保系统能够在关键时刻发挥出最大的作用，保障人们的生命和财产安全。

TFRC128-EFMP-ET01型数字化电气火灾预警监控系统技完美Word格式整理版术方案完美Word格式整理版广州天赋人财光电科技有限公司一、公司简介广州天赋人财光电科技有限公司是一家专业致力于研究、开发、生产在线监测系统和工业信息化系统及工业自动化产品的高新技术企业。

研发生产的TFRC128-EFMP-ET01线性光纤差定温火灾预警监控系统，该系统采用先进的半导体激光技术、光纤光学滤波技术、高速光电转换、信号采集技术，自主开发研制了具有对线型电气（如电缆）设备实时温度探测的功能，而且具有长距离大空间温度场准确探测的功能，同时具有蓝牙测温式电气火灾探测器功能的TFRC128-EFMS电气火灾预警监控系统。

该产品满足国家标准《线型光纤感温火灾探测器》GB/T 21197-2007消防产品强制认证，并有国家消防部门出具的型式检测报告。

该产品的信号处理器（主机）可同时连接三种探测器：线型光纤式火灾探测器、蓝牙无线测温式电气火灾测器（点式），蓝牙剩余电流式火灾探测器。

各种功完美Word格式整理版能满足《GB 14287-1-2005》规程要求。

先进的技术、雄厚的技术力量以及精良的设备铸就了天赋人财产品的高品质、高品位。

公司崇尚以市场为导向，以技术为后盾，以服务建诚信的宗旨，不断促进技术和产品革新。

并以科学的管理、先进的技术、严谨的作风以及快捷、周到的服务，支持客户工作，在售前服务、售后服务、规范服务等方面真诚地向客户做出承诺。

二、系统功能1.实时探测电气设备线型部位及各连接点处温度信息：实时在线监测被检测对象的温度和火灾状况，如电缆桥架、电缆夹层、电缆竖井、电缆隧道、变压器及开关柜中各触头、引流线、电缆头、电缆中间连接处、电容器等，由于电气设备长期运行的可靠性、接触紧密性、弹性变差等因素而形成的过热及火灾，通过该系统的实时在线监测，即可在短时间内预警电气故障、爆炸和火灾的发生；装置具有响应速度快、可靠性高、测量准确的特点，实时监控电气设备的运行温度并以图文方式在CRT实时显示及报警，输出报警信号，联动相应消防设备，同时可提供实时的各分区平均温度、在线温升变化等图文资料，为维护部门提供一手设备安全运行资料。

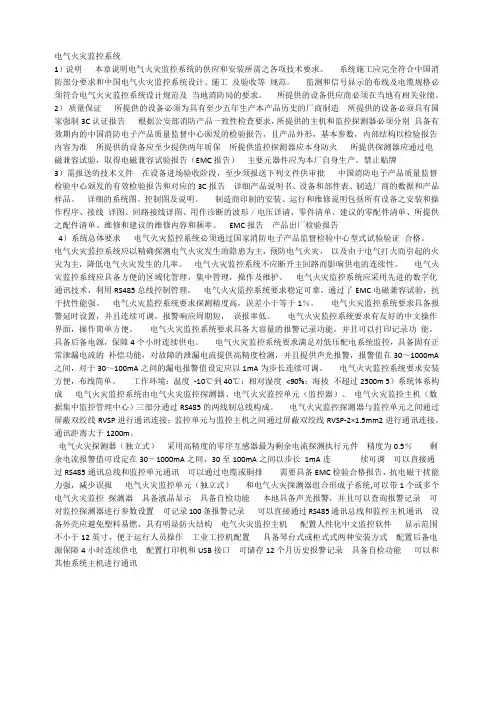

电气火灾监控系统1）说明本章说明电气火灾监控系统的供应和安装所需之各项技术要求。

系统施工应完全符合中国消防部分要求和中国电气火灾监控系统设计、施工及验收等规范。

监测和信号显示的布线及电缆规格必须符合电气火灾监控系统设计规范及当地消防局的要求。

所提供的设备供应商必须在当地有相关业绩。

2）质量保证所提供的设备必须为具有至少五年生产本产品历史的厂商制造所提供的设备必须具有国家强制3C认证报告根据公安部消防产品一致性检查要求，所提供的主机和监控探测器必须分别具备有效期内的中国消防电子产品质量监督中心颁发的检验报告，且产品外形，基本参数，内部结构以检验报告内容为准所提供的设备应至少提供两年质保所提供监控探测器应本身防火所提供探测器应通过电磁兼容试验，取得电磁兼容试验报告（EMC报告）主要元器件应为本厂自身生产，禁止贴牌3）需报送的技术文件在设备进场验收阶段，至少须报送下列文件供审批中国消防电子产品质量监督检验中心颁发的有效检验报告和对应的3C报告详细产品说明书、设备和部件表、制造厂商的数据和产品样品。

详细的系统图、控制图及说明。

制造商印制的安装、运行和维修说明包括所有设备之安装和操作程序、接线详图、回路接线详图、用作诊断的波形／电压详请、零件清单、建议的零配件清单、所提供之配件清单、维修和建议的维修内容和频率。

EMC报告产品出厂检验报告4）系统总体要求电气火灾监控系统必须通过国家消防电子产品监督检验中心型式试验验证合格。

电气火灾监控系统应以精确探测电气火灾发生的隐患为主，预防电气火灾，以及由于电气打火而引起的火灾为主，降低电气火灾发生的几率。

电气火灾监控系统不应断开主回路而影响供电的连续性。

电气火灾监控系统应具备方便的区域化管理，集中管理，操作及维护。

电气火灾监控系统应采用先进的数字化通讯技术，利用RS485总线控制管理。

电气火灾监控系统要求稳定可靠，通过了EMC电磁兼容试验，抗干扰性能强。

电气火灾监控系统要求探测精度高，误差小于等于1％。

智慧消防系统整体解决方案力安科技智慧消防系统可根据建筑防火分区和消防通道等的变化情况灵活、方便的设定控制区域、疏散路线、疏散预案、系统参数、灯具等设备的工作状态（包括开/关、定时开关、方向、语音、频闪等）。

发生火灾情况时，控制系统根据火灾报警系统传递的信息进行联动所有消防应急灯具转入应急状态，由系统集中设置的EPS提供备电电源，疏散指示灯始终指向最近的安全疏散出口处，快速点亮建筑物内所有消防应急照明灯具，保证在疏散通道内的连续可视.引导人员避烟避险、安全快速的逃离危险区域.符合公安部发布《关于全面推进“智慧消防”建设的指导》（公消[2017]297号)文件要求.力安科技智慧消防系统运营中心一、火灾自动报警控制系统1、概述火灾自动报警系统是由触发器件、火灾报警装置以及具有其它辅助功能的装置组成的火灾报警系统。

它能够在火灾初期,将燃烧产生的烟雾、热量和光辐射等物理量，通过感温、感烟和感光等火灾探测器变成电信号，传输到火灾报警控制器，并同时显示出火灾发生的部位，记录火灾发生的时间。

一般火灾自动报警系统和自动喷水灭火系统、室内外消火栓系统、防排烟系统、通风系统、空调系统、防火门、防火卷帘、挡烟垂壁等相关设备联动，自动或手动发出指令、启动相应的装置。

2、技术简介力安科技智慧消防系统3、特色力安科技火灾报警联动控制系统行业内首家采用新一代ARM高速微处理器和嵌入式操作系统，与传统技术相比,数据处理速度提高100倍,存储容量提高1000倍。

回路内终端设备地址码可以混编,提高回路地址码利用率.控制器可以自动识别回路内终端设备地址重码，方便系统调试开通。

行业内独家火警、故障信号主动上传技术,使控制器响应时间只需2秒。

采用先进的低功耗技术,使总线信号传输距离最长可达2000米。

采用分层结构的主从式组网方案，可支持20×20台控制器联网,通过光纤传输可以实现20km远程组网。

二、气体灭火控制系统1、概述气体灭火系统主要用在不适于设置水灭火系统等其他灭火系统的环境中，比如计算机机房、重要的图书馆档案馆、移动通信基站、UPS室、电池室、一般的柴油发电机房等。

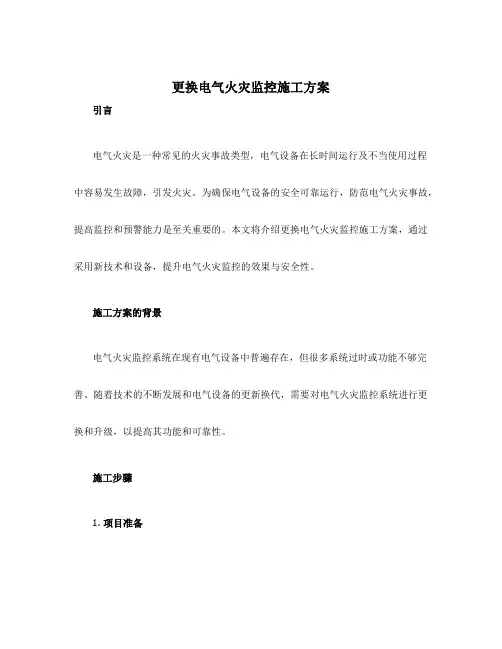

更换电气火灾监控施工方案引言电气火灾是一种常见的火灾事故类型，电气设备在长时间运行及不当使用过程中容易发生故障，引发火灾。

为确保电气设备的安全可靠运行，防范电气火灾事故，提高监控和预警能力是至关重要的。

本文将介绍更换电气火灾监控施工方案，通过采用新技术和设备，提升电气火灾监控的效果与安全性。

施工方案的背景电气火灾监控系统在现有电气设备中普遍存在，但很多系统过时或功能不够完善。

随着技术的不断发展和电气设备的更新换代，需要对电气火灾监控系统进行更换和升级，以提高其功能和可靠性。

施工步骤1.项目准备在开始施工前，需要进行项目准备工作。

包括组织施工人员，准备必要的工具和材料，确保施工过程中的安全和顺利进行。

2.拆除旧设备首先需要拆除旧的电气火灾监控设备，包括传感器、控制面板等设备。

在拆除过程中需注意安全，避免对周围设备和线路造成损坏。

3.安装新设备安装新的电气火灾监控设备，包括更新的传感器、控制面板等。

根据安装说明和图纸进行安装，确保设备的牢固和正确连接。

4.布线和连接对传感器和控制面板进行布线和连接。

根据设计方案确定传感器的摆放位置，并将其与控制面板进行连接。

5.测试与调试完成设备的安装后，进行系统测试和调试工作。

包括对传感器和控制面板进行功能和性能测试，确保其正常工作。

6.培训和验收在设备安装调试完成后，进行培训和验收工作。

向相关人员进行设备操作和维护培训，确保他们对电气火灾监控系统的使用和维护没有障碍。

7.系统运行和维护完成验收后，正式投入使用。

定期进行系统的检查和维护，确保设备的正常运行。

施工方案的关键点1.传感器的选型选用适合的传感器对电气火灾监控系统的性能至关重要。

传感器需要能够准确检测电气设备的温度和烟雾等参数，且具有高灵敏度和可靠性。

2.控制面板的功能控制面板是电气火灾监控系统的核心部件，需要具备多种功能，如报警、记录、远程监控等，以满足不同监控需求。

3.系统的稳定性施工过程中需确保系统的稳定性和可靠性。

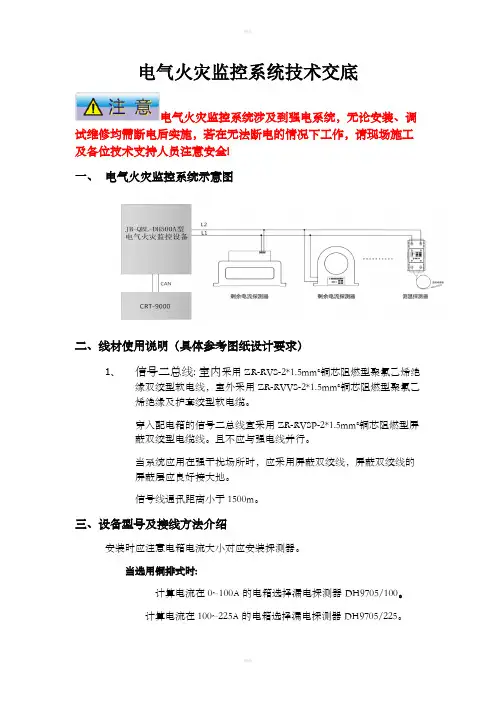

电气火灾监控系统技术交底电气火灾监控系统涉及到强电系统，无论安装、调试维修均需断电后实施，若在无法断电的情况下工作，请现场施工及各位技术支持人员注意安全!一、电气火灾监控系统示意图二、线材使用说明（具体参考图纸设计要求）1、信号二总线:室内采用ZR-RVS-2*1.5mm²铜芯阻燃型聚氯乙烯绝缘双绞型软电线，室外采用ZR-RVVS-2*1.5mm²铜芯阻燃型聚氯乙烯绝缘及护套绞型软电缆。

穿入配电箱的信号二总线宜采用ZR-RVSP-2*1.5mm²铜芯阻燃型屏蔽双绞型电缆线。

且不应与强电线并行。

当系统应用在强干扰场所时，应采用屏蔽双绞线，屏蔽双绞线的屏蔽层应良好接大地。

信号线通讯距离小于1500m。

三、设备型号及接线方法介绍安装时应注意电箱电流大小对应安装探测器。

当选用铜排式时:计算电流在0~100A的电箱选择漏电探测器DH9705/100。

计算电流在100~225A的电箱选择漏电探测器DH9705/225。

计算电流在225~400A的电箱选择漏电探测器DH9705/400。

计算电流在400~630A的电箱选择漏电探测器DH9705/630。

计算电流在630~1000A的电箱选择漏电探测器DH9705/1000。

当选用线缆式时：计算电流在0~160A的电箱选择漏电探测器DH9706/160。

计算电流在160~400A电箱的选择漏电探测器DH9706/400。

探测器接法介绍如下图。

四、常见设备接线图（一）DH-9705剩余电流式电气火灾监控探测器（二）DH9706剩余电流式电气火灾监控探测器（三）DH-9709测温式电气火灾监控探测器为了保证项目顺利进展，如有问题请及时联系泛海三江技术员！。

电气火灾监控系统施工方案一、前言随着电气设备的广泛应用，电气火灾已成为导致重大财产损失和人员伤亡的主要原因。

为了及时发现火灾隐患并采取有效措施，建立一套完善的电气火灾监控系统显得尤为重要。

本文将就电气火灾监控系统的施工方案进行详细介绍。

二、系统组成电气火灾监控系统主要由以下部分组成：1.火灾报警器：用于监测电气设备的温度变化，一旦检测到异常温度，自动触发报警信号。

2.火灾探测器：通过检测电气设备周围空气中的烟雾、有毒气体等火灾前兆，及时发现火灾隐患。

3.报警主机：接收火灾报警信号并提供声光报警，同时将信息传输至相关人员或监控中心。

4.联动控制系统：可与其他设备或系统进行联动，如自动切断电源、开启灭火器等操作。

三、施工步骤1.方案设计：根据具体场所需求，设计合理的监控系统方案，确定设备种类、布局位置等。

2.布线铺设：根据设计方案，进行整体布线规划并进行铺设，确保连接稳定可靠。

3.设备安装：根据布局图和安装说明书，逐一安装火灾监控设备，保证安装准确无误。

4.设备调试：对安装完毕的设备进行调试，确保各个环节正常工作，避免漏报或误报情况。

5.系统联调：将各个设备连接起来，进行系统联调，确保系统整体协调运作。

6.运行测试：系统搭建完成后，进行一系列运行测试，包括报警触发测试、联动控制测试等。

四、施工注意事项1.安全第一：施工中要严格遵守安全规范，避免发生意外事故。

2.专业施工：电气火灾监控系统施工需要具备专业知识和技能，确保施工质量。

3.维护保养：系统搭建完成后要定期进行维护保养，确保系统长期稳定运行。

五、结语电气火灾监控系统的建立对于预防火灾、保障人员和财产安全至关重要。

通过本文对施工方案的介绍，相信读者对电气火灾监控系统的搭建有了更清晰的认识，希望能够为相关工程实践提供参考和指导。

四川智慧用电：利用智慧用电技术，遏制电气火灾事故——成都力安科技四川省政府安委会办公室发布的《关于推进应用智慧用电技术遏制电气火灾等涉电安全事故的实施意见》中明确提出，“依托智慧用电系统的深入推进和发展，积极探索企业、政府、第三方服务、保险等多方联动机制，推进安全生产管理与社会化服务的有序对接，提升安全事故防控能力和彻底解决涉电安全隐患问题的专业能力，加快线上线下融合落实隐患监管闭环，实现省内重点行业领域大规模安装覆盖，建立区域电气火灾隐患预警平台、电气火灾隐患管理平台和电气火灾治理综合服务平台体系，达到涉电安全隐患及时消除、电气火灾发生率大幅度下降、重特大涉电安全事故有效控制的效果，为全省安全生产形势持续向好发展提供有力支撑。

”从《意见》中我们可以了解到，四川省在未来三年将会在政府的引导下，大力推广安装智慧用电安全管理系统。

“智慧用电”技术可以实现电气火灾等涉电安全隐患的精准定位、准确排查，是基于大数据的电气火灾隐患治理系统，安全智慧用电涉及千家万户和各行各业生产经营单位，事关人们的生命财产安全。

因此，选择一款合适的智慧用电安全管理系统成为了重中之重。

力安科技研制的智慧用电安全管理系统在线监测设备装置是一种基于物联网技术的新型电气防火在线保护装置，通过无线通讯技术实时将电气线路设备上的漏电、负载、短路、接触电阻过大、温度、电火花及电弧等用电数据传送至云平台，实现智慧式安全用电集中管理，提供手机 APP 应用，大数据及第三方社会分级化平台电气隐患预报等服务。

多维度智能检测分析漏电、过载、短路、线缆温度异常等多项电气安全危害，精确定位电气火灾隐患地址和推送安全报警信息，从而为这个社会的进步、百姓的平安做出更多的贡献。

智慧用电安全管理系统应能准确监控电气线路的故障和异常，并及时记录和保存，能发现电气火灾的隐患，及时报警提醒相关人员消除这些隐患。

随着社会大众对防范电气火灾重要性认识的逐步增强和众多电气火灾监控设备的生产厂家不断改善设备性能，广大用户必将从安装电气火灾监控系统中受益。

电气火灾监控系统施工方案远程监控城市内各建筑电气火灾安全状态的系统，该系统由电气火灾监控系统、电气火灾网络接入模块、有线网络组成。

4.1 电气火灾监控主机 main unit for electric fire monitor接收和监控现场电气火灾监控器报警信号的装置。

4.2 电气火灾监控器 monitor for electric fire接收电气火灾探测器信号，并具有现场报警功能的监控装置。

4.3 漏电探测器 residual current detector采集监测回路的漏电信号（或漏电电流信号）并通过系统总线将信号发送给电气火灾监控器的装置。

4.4电流探测器 current detector采集监测回路各线缆电流信号并通过系统总线将信号发送给电气火灾监控器的装置。

4.5 系统总线 system bus电气火灾监控系统与各电气火灾监控器之间的物理传输介质。

4.6 有线网络 cable network用于电气火灾监控系统与电气火灾远程服务系统通信的TCP/IP有线传输网络。

4.7 电气火灾网络接入模块 network access module用于电气火灾监控系统与电气火灾远程服务系统之间通信的协议处理与转换模块。

4.8监控节点 monitoring node设置在配电箱（柜）内的现场电气火灾监控器件。

5 设置要求5.1 电气火灾监控系统的设置应根据保护对象的使用性质、火灾危险性、疏散和扑救难度等确定。

5.2 下列场所应设置电气火灾监控系统：a）符合GB50116中规定的保护对象为特级、一级除住宅外的场所；b）任一层建筑面积大于500㎡且设有火灾自动报警系统的公众聚集场所； c）住院床位在50张以上的医院，幼儿住宿床位在50张以上的幼儿园，老人住宿床位在50张以上的敬老院、福利院和老年公寓。

6系统设计6.1 一般规定6.1.1 电气火灾监控系统应独立设置，可与火灾自动报警系统互联，并应能接入电气火灾远程服务系统。

电气火灾监控系统技术方案北京英科华科技有限公司目录一、工程概况 (2)二、设计依据 (2)国家法律法规 (2)依据的国家标准和规范 (2)三、系统功能 (3)四、方案描述 (6)系统构成 (6)现场设备的设置 (6)电气火灾监控主机、消防电源 (7)系统接地 (7)布线 (8)安装实例 (9)五、设备清单 (9)随着现代科学技术的发展，人们的物质生活水平发生了巨大变化，电能相应地得到了广泛的开发与利用。

电能的应用既造福了人类社会，同时也给人类带来了电击和电气火灾事故的危险。

在八十年代，我国电气火灾约占火灾总数的15%，在全世界占第三位。

近几年随着电能被广泛的开发与利用，不论是在乡村还是在城镇，电气火灾都在猛增，占火灾总数的20%以上，已上升为世界第一位。

在电气火灾中，电气线路火灾约占60%，而低压电气线路火灾又占电气线路火灾的90%以上。

对于严峻的电气火灾形势，国家有关部门相继制订或修改了有关标准规范，要求在配电系统的相关位置设置电气火灾监控报警系统。

一、工程概况二、设计依据我公司针对消防部门的要求，严格遵守国家有关标准和规范，方案中涉及的产品在设计和制造过程中均满足国家现行版本的国家标准及行业标准，确保产品质量。

国家法律法规1）《中华人民共和国消防法》2）《中华人民共和国建筑法》3）《中华人民共和国安全生产法》依据的国家标准和规范1）《火灾自动报警系统设计规范》（GB50116-2013）2）《高层民用建筑设计防火规范》（GB50045-2005）3）《建筑设计防火规范》（GB50016-2014）4）《低压配电设计规范》（GB50054-2011）5）《电气火灾监控系统》（GB14287-2014）6) 涉及的其它现行相关国家规范、产品标准和地方法规三、系统功能系统主要通过对供电线路剩余电流的探测，可以直观、全面地监测整个建筑供电线路的剩余电流数据、剩余电流报警、供电线路失电状态等信息，从而及早发现电气老化、潮湿等原因引起的电气火灾隐患，降低火灾发生的风险。

电气火灾监控系统施工方案电气火灾监控系统施工方案1. 引言电气火灾是一种常见的火灾类型，它对人身安全和财产造成的威胁不能忽视。

为了及时发现和防止电气火灾的发生，电气火灾监控系统应运而生。

本文档旨在介绍电气火灾监控系统的施工方案。

2. 系统概述电气火灾监控系统是一种基于传感器和监控设备的系统，可实时监测电气设备的温度、电流、电压等参数，并通过报警装置发出警报。

该系统能够有效地提高火灾的预警能力，保护人身和财产安全。

3. 系统组成电气火灾监控系统主要由以下几个组成部分构成：3.1 传感器传感器是电气火灾监控系统的核心组件之一，常用的传感器包括温度传感器、电流传感器和电压传感器。

这些传感器能够准确地测量并监测电气设备的工作状态。

3.2 监控设备监控设备用于接收并处理传感器采集到的数据，并根据预设的规则进行火灾预警。

监控设备通常包括计算机、监控软件和报警装置。

3.3 报警装置报警装置是系统的最终输出设备，当监控设备检测到异常情况时，报警装置会发出声音或光信号，提醒人们注意电气火灾的发生。

4. 施工步骤4.1 建立项目组在开始施工之前，需要建立一个专门的项目组来负责电气火灾监控系统的设计和安装工作。

项目组成员应包括电气工程师、结构工程师和安全工程师等。

4.2 系统设计在系统设计阶段，项目组应根据实际需求和场地条件，制定系统的拓扑结构、传感器的布置位置和监控设备的选型等。

同时，还需要编写系统设计文档，明确系统的功能和性能指标。

4.3 材料采购根据系统设计文档，项目组应采购所需的传感器、监控设备和报警装置等材料。

采购时应注意选择有质量保证的产品，并确保与供应商签订合同。

4.4 设备安装在设备安装阶段，项目组应根据设计要求，将传感器安装在电气设备上，并将监控设备和报警装置安装在合适的位置。

安装过程中应注意严格按照设备说明书进行操作，确保设备的正确安装和连接。

4.5 系统调试在完成设备安装后，项目组应进行系统调试工作。

217电力电子Power Electronic电子技术与软件工程Electronic Technology & Software Engineering近年来，关于由电气火灾事故屡见报端，对人们的生命财产安全造成了极其严重威胁。

从火灾发生的起因就不难看出，因电线出现漏电或因此引起的故障占绝大多数。

导致这些电气火灾故障出现很大原因主要还是由于电气线路设计不够合理、科学，加之电工安装电路过程中不规范，继而导致电气火灾出现，造成了极其严重的后果出现。

加强对于电气事故火灾防控与管理才能避免火灾事故出现，才能做到防患于未然。

笔者将重点探讨智慧用电监控系统在电气火灾中的应用，将会结合当前国内的线路设计等来进行探讨，在最后将会提出个人的解决对策和方案。

1 智慧用电监控系统研究电气火灾所指是由于电气设备在使用过程中因不合理使用，或者是由设备电力干扰、老化等，而引起的故障（短路）等导致电气火灾事故，当然导致火灾出现的因素就有很多种。

当我们通过对电气事故案例进行分析可见，导致电气火灾事故出现主要分为以下几种比较常见的类型。

（1）电气线路电流过大导致火灾。

这种电气火灾类型是目前比较常见的，主要还是由于电器线路装置出现故障后，相关技术人员没有及时切断电源导致线路短路故障而导致引发的。

如果控制、处理不当，那么就会导致火灾事故出现[1]。

（2）电气线路电弧存在连接短路现象，究其原因主要还是因为工作电弧存在阻抗存在而引起导致，短路电流不是很大，无法及时启动电路保护装置无法发挥作用，导致电路短路、火灾事故出现，如：一旦电弧出现之后就会点燃附近可燃物继而导致火灾事故出现。

（3）电线路负载过载。

所谓由于电路负载过重所导致的火灾事故，主要还是由于电气线路电流负载超过了安全电流量，继而导致高温出现，最终导致电路本体出现火灾事故，并不断蔓延，过载不单单会导致火灾事故出现，同时还会导致线路出现短路，或者电气设备接触不良等出现，如：当电器接触不良时候就会导致电火花出现，间接性的就会导致设备起火，导致大火蔓延。

CANCRT-9000二、线材使用说明（具体参考图纸设计要求）1、 f IfT ・U ■i 朋信号二总线：室内采用ZR-RVS-2*1.5mm 铜芯阻燃型聚氯乙烯 绝缘双绞型软电线，室外采用 ZR-RVVS-2*1.5mfi 铜芯阻燃型聚氯 乙烯绝缘及护套绞型软电缆。

穿入配电箱的信号二总线宜采用 ZR-RVS P-2*1.5mm 铜芯阻燃型屏 蔽双绞型电缆线。

且不应与强电线并行。

当系统应用在强干扰场所时，应采用屏蔽双绞线，屏蔽双绞线的 屏蔽层应良好接大地。

信号线通讯距离小于1500m>三、设备型号及接线方法介绍安装时应注意电箱电流大小对应安装探测器。

当选用铜排式时：计算电流在 0~100A 的电箱选择漏电探测器 DH9705/10（。

计算电流在 100~225A 的电箱选择漏电探测器 DH9705/225计算电流在 225~400A 的电箱选择漏电探测器DH9705/40（。

电气火灾监控系统技术交底4 电气火灾监控系统涉及到强电系统，无论安装、调 试维修均需断电后实施，若在无法断电的情况下工作，请现场施工 及各位技术支持人员注意安全！电气火灾监控系统示意图IH QBL LHI5OOA3?! 电气火宜监控设备L2Tt计算电流在400~630A 的电箱选择漏电探测器 DH9705/63（。

计算电流在630~1000A 的电箱选择漏电探测器 DH9705/100Q 当选用线缆式时：计算电流在0~160A 的电箱选择漏电探测器 DH9706/16（。

计算电流在160~400A 电箱的选择漏电探测器 DH9706/40（。

探测器接法介绍如下图。

四、常见设备接线图段用于三相用于单相配电 电流采样，A. 应同时穿a 互 娄应同时穿过互感器电流互感器 PE ABC N电硫互恳器 PEL K（一） DH-9705剩余电流式电气火灾监控探测器L1———L2 …AB --------C--------N--------L■H引至耒端设ft供理三相配电箱（二）DH9706剩余电流式电气火灾监控探测器L2 ——J 7AB----------C--------N[||[4引垂未鐸设ft佩电三相配电箱。

电气火灾监控探测系统施工方案1、电气火灾监控探测器具体安装位置1.1根据国标《电气火灾监控动作保护装置的安装和运行》GB13955-2017中，关于分级保护的规定，安装电气火灾监控火灾监控装置时，应对建筑物内防火区域作出合理的分布，确定适当的保护范围、预定的电气火灾监控动作值和动作时间，并应满足分级保护的动作特性要求，缩小故障切断电源时引起的停电范围。

因此，首先对控制配电系统的相关参数有一个比较清楚的了解，研究有关控制配电线路的相关图纸，并将建筑电气的分布情况进行调查，确定配电设备（配电箱、盘、柜）的位置，把电气火灾监控探测器分配到相应的配电设备上，根据实际情况、如：整定电流、正常泄露电流的估算、确定电气火灾监控探测器的数量配置。

为避免重复设置，分配原则如下：根据建筑用电负荷和线路具体情况，确定采用两级或三级保护模式；一般所有的两级开关处都要安装电气火灾监控探测器；三级处开关是否安装应根据负荷实际情况和建筑用途、火灾危险性等实际情况确定。

在确定了电气火灾监控探测器安装位置后，应以总线方式设计、布线，总线制为四芯线，应形成独立的系统总线，四芯总线经总线制传送仪数据转换成RS232串口，与终端控制台（漏电报警系统主机）构成的电气火灾报警系统。

总线制传送仪和终端控制台（漏电报警系统主机）应安装在消防中心或值班室。

1.2重要负荷：包括消防、安防、应急电源、通道照明线路及不允许断电的重要场所，根据GB139554.6规定，应安装报警式的电气火灾监控探测器，具有采集漏电电流、过电流等信号，超过设定值时，只发出声光报警信号，但不切断电源，同时将采集的信号，通过总线方式，传送到控制中心，可设置手动断电模式，既保证了用电安全又保证了供电的不间断性。

1.3必须注意分级保护、避免大范围停电的原则为防止电气火灾，GB13955-2017强调采用分级保护时，电源端或分支线路上的电气火灾监控保护装置应与末端的电气火灾监控保护装置的动作特性应当协调配合，实现具有动作选择性的分级保护，避免大面积停电。

电气火灾监控系统施工方案
电气火灾监控系统是一种集电气火灾报警、监控和控制功能于一体的安全保护系统，用于实时监测电气设备和电气线路中的火灾风险，并能迅速报警、控制和隔离可能引发火灾的电气设备或线路。

以下是电气火灾监控系统的施工方案：
1. 系统参数配置：根据现场电气设备和线路的特点，确定监控系统的参数配置，包括传感器的类型和数量、报警和控制设备的位置和参数等。

2. 传感器安装：根据系统参数配置，将火灾传感器安装在电气设备和线路的关键位置，如高温、烟雾和火焰易发区域，确保最大程度地监测到火灾风险。

3. 网络布线：根据传感器和设备的布局，进行网络布线工作，确保传感器能够正常连接到报警和控制设备。

4. 报警与控制设备安装：根据系统参数配置，安装报警和控制设备，如控制面板、报警灯和声光报警器等，确保系统能够准确报警和控制。

5. 配线与接地：根据系统的要求，进行配线和接地工作，保证系统的电力供应和安全性能。

6. 软件配置与调试：根据监控系统的软件和硬件要求，进行软件配置和调试工作，确保系统能够正常运行。

7. 系统测试与验收：对整个系统进行测试和验收，包括监测、报警和控制功能的测试，确保系统能够满足设计要求和现场需求。

8. 系统培训与维护：对系统使用人员进行培训，使其能够熟悉系统的操作和维护方法，确保系统的长期稳定运行。

以上是电气火灾监控系统施工方案的基本内容，根据具体情况还可以进行一些个性化的调整。

在施工过程中，需要严格按照安全标准和规范进行操作，确保系统的安全性和可靠性。

智慧用电系统及智慧用电智能监控技术的应用及推广实行方案1.电气火灾形势目前, 随着建筑用电负荷的不断增长, 电气火灾事故与日俱增, 这给国家和人民生命财产安全带来巨大危害。

据中国火灾记录年鉴, 在近十年来的建筑火灾事故调查中, 有30%源于电气故障导致的火灾, 高居首位。

特别是在重特大火灾事故中, 电气火灾的比例甚至高达50%。

电气火灾已成为各类火灾事故的头号杀手！同步, 因工矿公司用电负荷的不断增大, 以及电气设备的不断增长等因素, 电气安全事故发生率也在逐年攀升, 导致的经济损失日趋严重。

2.电气火灾危害电气火灾重要是电气线路长期过载发热导致线路老化、绝缘破损导致短路等故障异常产生电火花, 引燃周边可燃物发生火灾。

尚有擅自违章改动电气线路、私拉乱扯、不合规进行电动车充电等人为因素导致电气火灾现象。

电气火灾具有隐蔽性、突发性、难扑灭、蔓延广等特点, 破坏性极大。

“根据国内近几年的火灾记录, 电气火灾年均发生次数占火灾年均总发生次数的27%, 占重大火灾总发生次数的80%, 居各火灾因素之首, 且损失占火灾总损失的53%” -----（引自国标GB 50116-《火灾自动报警系统设计规范》, 5月1日实行）。

特别是近年来, 随着人们生活水平的提高, 用电量持续攀升, 电气火灾事故的发生更是频繁, 导致的损失和影响更大。

6月25日郑州市金水区西关虎屯居民社区一座居民楼的楼底层电表箱着火, 导致15人遇难, 2人受伤。

5月25日, 河南鲁山康复中心因配电线路老化突发的电气火灾, 导致38人死亡、2人重伤、4人轻伤。

, 全国共发生电气火灾3.796万起, 死亡418人, 受伤371人, 直接财产损失20.6亿元。

6月6日, 吉林省吉林市中心医院新建医护楼地下室机房电缆突发大火, 导致10人死亡。

12月21号, 商丘市一家医院发生整体停电20分钟, 一名靠呼吸机维持生命的老人因无法呼吸而死亡。

注重电气火灾危害, 警钟长鸣！3.项目解决的民生问题通过本科技惠民项目的实行, 解决电气火灾带来的诸多民生问题。

电气火灾监控系统方案Last updated at 10:00 am on 25th December 2020北恒大厦电气火灾监控系统实施方案北京恒兴物业管理集团2017年3月北恒大厦电气火灾监控系统方案一、北恒大厦低压配电系统现状:1.北恒大，厦配电系统由负一层的配电室两台互为备用的1600KVA的变压器供电，由10 台低压配电柜向各用电区域和设备供电。
