浙教版科学八上第四章单元测试卷汇总(20200501074216)

浙教版科学八年级上册第四章电路探秘单元试卷一、单选题1.用丝绸摩擦过的玻璃棒去靠近甲、乙两个轻小物体，结果甲被排斥、乙被吸引，由此我们可以断定（）A. 甲带正电，乙带负电B. 甲带负电，乙带正电C. 甲带负电，乙不带电或带正电D. 甲带正电，乙不带电或带负电2.通草球是取一种树木———通脱木的茎中的髓削成的。

在物理学中主要作为轻小物体。

如图，在某次静电小实验中，分别用毛皮摩擦过的橡胶棒、丝绸摩擦过的玻璃棒靠近小球，均被吸引，则小球( )A. 带正电B. 带负电C. 不带电D. 带电情况无法判断3.如图所示，闭合开关，灯泡L1、L2都能正常发光，两只电表都有示数。

工作一段时间后，灯泡L2突然熄灭，L1仍然正常发光，两只电表均无示数，则故障可能是（）A. 电流表断路B. L2断路C. 电压表短路D. L2短路4.下列有关“电”的说法正确的是( )A. 摩擦起电的实质是创造了电荷B. 电路两端有电压就一定有电流C. 带电体具有吸引铁、钴、镍的性质D. 电阻中有电流，两端一定有电压5.小明用如图所示的器材探究“影响电阻大小的因素”。

a、b是长度都为1m的镍铬合金丝，a的横截面积小于b的横截面积。

关于此实验，下列说法正确的是（）A. 如果把镍铬合金丝换成导电能力非常好的铜丝或银丝进行实验，实验效果会更好B. 利用此装置只能探究导体电阻大小和横截面积的关系C. 本实验用灯泡的亮暗反应接入电阻大小，说明灯泡的亮暗会影响接入电阻的大小。

D. 为了准确比较两条合金丝的电阻，可在电路中串联一个电流表6.英国知名摄影师凯莱布•查兰最擅长的就是将看不见的科学原理变成艺术，他的作品《回归灯光》系列，使用水果和蔬菜为LED灯供电，让人惊叹不已。

下列有关说法错误的是（）A. 发光二极管是电路中的用电器B. 把水果和蔬菜串联起来可以提高电压C. LED灯在发光时，导线中的电子在做无规则运动D. 水果和蔬菜在这里扮演了“电源”的角色7.如图，小女孩接触静电金属球后，头发都竖起来了。

八上科学第4章电路探秘综合检测卷请同学们注意：全卷共四大题，总分值100分，考试时间为80分钟。

一、选择题(每题2分，计40分)1.以下关于电流的说法正确的选项是 ······························································· ( )A. 在电路中，电流从电源的正极流向负极B. 在金属导体中，电子的移动方向与电流方向一样C. 只有正电荷的定向移动，才能形成电流D. 只有自由电子的定向移动，才能形成电流2.用塑料梳子在枯燥的头发上梳几下，梳子上会带电，经检验梳子带的是负电荷。

以下说法中正确的选项是 ······················································································ ( )A. 梳子得到了一些电子B. 梳子失去了一些电子C. 梳子失去了一些原子核D. 摩擦创造了电荷3.教室里装有多盏电灯，每多开一盏电灯，那么教室内电路的 ······························ ( )A. 总电阻增大B. 总电压增大C. 总电流增大D. 总电流不变4.四个悬挂着的通草小球，静止时的位置关系如下图，以下说法正确的选项是 ········· ( )A. A球与C球一定带有异种电荷B. B球可能带电，也可能不带电C. B球与D球一定带有同种电荷D. D球可能带电，也可能不带电5.小东在安装如下图的电路装置时，发现导线不够长。

浙教版科学八年级上册单元测试十四第4章电路探秘全章综合测试一、选择题（每小题2分，共40分）1．用毛皮摩擦过的橡胶棒靠近悬吊着的通草球时，它们互相排斥，则通草球（）A．带正电B．带负电C．不带电D．无法确定2．下列电路连接正确的是（）A B C D 3．“0.15A”最可能是下列哪个用电器工作时的电流（）A．家用电冰箱B．家用空调器C．普通计算器D．普通的白炽灯4．如图是一些同学设计的用电流表测量通过灯泡L电流的电路图，其中正确的是（）A B C D5．教室内有两只日光灯，开关闭合时，两灯同时亮，开关断开时，两灯同时熄灭，则它们的连接关系是（）A．一定串联B．一定并联C．可能并联，也可能串联D．无法确定6．如图所示电流表的读数为（）A．0.46A B．2.46A C．0.52A D．2.60A7．下列发生的现象与摩擦起电无关的是（）A．打开水龙头，放出一股细细的水流，用在干燥的头发上梳过的塑料梳子靠近水流，会看到水流靠近梳子B．秋冬干燥季节，脱毛衣时会看到电火花C．冬天摩擦双手使手变暖和D．严禁用塑料桶装运汽油8．如图所示的实物电路中，当开关闭合时，甲电流表的示数为0.5A，乙电流表的示数为0.2A，则下列判断正确的是（）A．通过灯L1的电流为0.5AB．通过灯L1的电流为0.3AC．通过灯L2的电流为0.7AD．通过灯L2的电流为0.3A9．小红利用如图所示的电路装置来判断物体的导电性，在A、B两个金属夹之间分别接入下列物体时，闭合开关不能使小灯泡发光的是（）A．塑料直尺B．铅笔芯C．钢制小刀D．铜制钥匙10．如图所示电路中，当开关S闭合时，电压表测的是（）的电压A．L1 B．L2C．L1L2总电压D．电源和L111．一根锰铜线的电阻为R，要使这根连入电路的导线电阻变小，可采用的方法是（）A．减小导线两端的电压B．增大导线中的电流C．将导线对折后连入电路D．将导线拉长后连入电路12．某种电吹风机可以吹出冷风或热风。

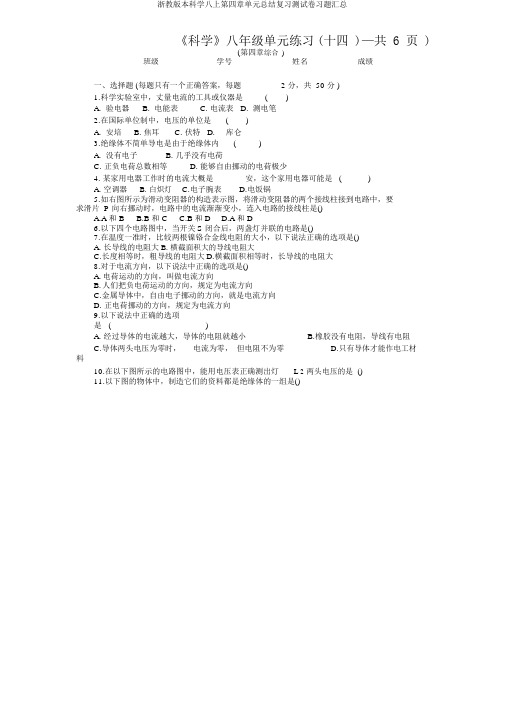

《科学》八年级单元练习(十四 )—共 6 页 )(第四章综合)班级学号姓名成绩一、选择题 (每题只有一个正确答案，每题 2 分，共 50 分 )1.科学实验室中，丈量电流的工具或仪器是()A. 验电器B. 电能表C. 电流表D. 测电笔2.在国际单位制中，电压的单位是()A. 安培B. 焦耳C. 伏特D.库仑3.绝缘体不简单导电是由于绝缘体内()A. 没有电子B. 几乎没有电荷C. 正负电荷总数相等D. 能够自由挪动的电荷极少4. 某家用电器工作时的电流大概是安，这个家用电器可能是 ()A. 空调器B. 白炽灯C.电子腕表D.电饭锅5.如右图所示为滑动变阻器的构造表示图，将滑动变阻器的两个接线柱接到电路中，要求滑片 P 向右挪动时，电路中的电流渐渐变小，连入电路的接线柱是()A.A 和 BB.B 和 CC.B 和 DD.A 和 D6.以下四个电路图中，当开关S 闭合后，两盏灯并联的电路是()7.在温度一准时，比较两根镍铬合金线电阻的大小，以下说法正确的选项是()A. 长导线的电阻大B. 横截面积大的导线电阻大C.长度相等时，粗导线的电阻大D.横截面积相等时，长导线的电阻大8.对于电流方向，以下说法中正确的选项是()A.电荷运动的方向，叫做电流方向B.人们把负电荷运动的方向，规定为电流方向C.金属导体中，自由电子挪动的方向，就是电流方向D. 正电荷挪动的方向，规定为电流方向9.以下说法中正确的选项是 ()A. 经过导体的电流越大，导体的电阻就越小B.橡胶没有电阻，导线有电阻C.导体两头电压为零时，电流为零，但电阻不为零D.只有导体才能作电工材料10.在以下图所示的电路图中，能用电压表正确测出灯L 2两头电压的是 ()11.以下图的物体中，制造它们的资料都是绝缘体的一组是()12.以下要素：①导体两头的电压；②导体的长度；③经过导体的电流；④导体的横截面积；⑤导体的资料.此中影响导体电阻大小的是()A. ①③B.①⑤C.②④⑤D. ①④⑤13.对于电流表的使用，以下表达中错误的选项是()A. 被测电流不要超出电流表的量程B.将电流表串连在被测电路中D.电流表能够直接接在电源两极上14.一个电阻值为R，两头所加电压为U，经过电阻的电流为I，假如加在此电阻两头电压变成 2U，则 ()A. 电流不变，电阻不变B.电流加倍，电阻不变C.电流不变，电阻加倍D.电流加倍，电阻加倍15.如右图所示，电源电压不变，当滑动变阻器的滑片从左向右滑动过程中，电流表和电压表的示数变化状况应是()A.电压表、电流表示数都变大B.电压表示数变大，电流表示数变小C.电压表示数变小，电流表示数变大D.电压表、电流表示数都变小16.以以下图所示，要使灯泡L 2发光，一定闭合的开关是 ()22、S3l、 S31、 S2、 S317.在一个电路中有两个完整同样的用电器，用电流表丈量时发现经过每个用电器的电流大小都相等，则这两个用电器的连结()A. 必定是串连B.必定是并联C.可能是串连，也可能是并联D. 没法判断18.如上图所示，电源电压不变，当开关S 闭合时，电流表示数是 1 安；当开关S 断开时，电流表示数是0.6 安，则电阻R1与电阻 R2的阻值之比是()∶ 2∶ 3∶3D.3 ∶ 519.以下图，只闭合开关S 时，两灯均不亮，同时闭合开关S 和 S l时，灯 L 1亮， L2不亮，电路可能出现的故障是 ()A. 灯 L 1断路B.灯 L 2断路C.灯 L 1短路D.灯 L 2短路20.以下图的电路中，当闭合开关S 后，发现灯都不亮，电流表的指针几乎指在“0”刻度线不动，电压表指针则有显然偏转，该电路中的故障可能是()A. 电流表坏了B.灯泡 L1的灯丝断了C.两个灯泡都断路D. 灯泡 L 2的灯丝断了21.在“研究电流跟电压、电阻的关系”实验中，其实验步骤分为()A.保持电阻不变和保持电压不变两个步骤进行B.保持电流不变和保持电压不变两个步骤进行C.保持电阻不变和保持电流不变两个交骤进行D.保持电流不变、电阻不变、电压不变三个步骤进行22.甲乙两个办公室为了相互传呼方便，在两个办公室里各装了一个电铃，要使两办公室的任何一方按开关都只好使对方的电铃发声，正确的电路图应是以下图中的()电阻23.镍铬合金甲、乙，已知甲、乙的长度之比是5：3，横截面积之比是2： 5，则甲、乙R 甲、 R 乙之比是 ()：： 2 C. 25： 6D.6 ： 2524.长10 米、电阻均为10 欧的铜导线两根，接长成为20 米的导线，接长后的导线电阻为()欧欧 C.5 欧欧25.如右上图，当开关S 闭合时，灯L 1、 L2均不亮。

浙教版科学八年级（上）第四章检测一．选择题（只有一个正确答案，每小题3分，共48分）1．下图为2个泡沫塑料小球用绝缘细线悬挂起来，出现下面甲、乙、丙的四种情况，其中能肯定两小球一定都带电的有（）A. 乙B. 乙丙C. 甲乙丙D. 不能说明两球都带电2．如图所示，在A、B两点间先后接入下列6种物体：①陶瓷杯子；②橡皮擦；③钢尺；④塑料梳子；⑤食用油；⑥铅笔芯，闭合开关后，能够使小灯泡发光的一组是（）A.③⑥B.①③C.①⑥D.⑤⑥3．如图所示电路，闭合开关S，灯泡L1、L2都发光。

现将一根导线接在该电路中的某两个接线柱上，会导致两灯同时熄灭的是（）A．a和b B．c和dC．e和f D．g和h4．如图所示的四个电路图中，与实物图相对应的是（）A B C D5．如图所示，能使小灯泡正常发光且电流表和电压表的使用方法正确的是（）A B C D6．在连接电路后闭合开关，发现电流表的指针偏转如图所示，其原因是（）A．电流表并联在用电器两端了B．量程选择太大了C．电流表的正、负接线柱接反了 D．电流表被直接连到电源两极了7.要使一根镍铬合金线接入电路的电阻变大，可采用的方法是( )A. 增大导线两端的电压B. 将导线拉长后接入电路C. 减小导线中的电流D. 将导线对折后接入电路8．如图所示，探究并联电路的电流规律时，用电流表测定A、B、C三处的电流，接下来所进行的操作合理的是（）A．整理器材，完成实验B．换用不同规格灯泡，获取多组数据C．分析数据，得出结论D．换用电流表的量程，重新测量一次9．如图所示，当滑片P向右移动时，滑动变阻器连入电路的电阻变小的是（）A B C D10．如图所示，电源的电压为3V，闭合开关S后，发现只有一只灯泡发光，且电压表的示数为3V，产生这一现象的原因是（）A. 灯L1断路B. 灯L1短路C. 灯L2断路D. 灯L 2短路第1题图第3题图第4题图第6题图第8题图第10题图第2题图11．某品牌滚筒洗衣机，筒门处有开关S1，筒门关闭时S1闭合，筒门关闭和控制开关S2闭合时，洗衣机才能工作。

第四章电路探秘单元检测卷一、选择题（共15题；共30分）1.如图所示，在每个水果上插人铜片和锌片，用导线把这几个水果与发光二极管连接起来，二极管便发出了光，其中插入金属片的水果相当于电路中的( )A. 电源B. 导线C. 用电器D. 开关第1题图第2题图第3题图2.如图所示，长度相同，横截面积不同的同种材料制成的金属棒AB和BC连在一起接入电路，则（）A. U AB=U BCB. R AB＜R BCC. I AB=I BCD. U AB＜U BC3.图所示的电路中，电源两端的电压保持不变。

闭合开关S后，滑动变阻器的滑片P向右移动，下列说法中正确的是（）A. 电流表A1与电流表A2的示数之和变小B. 电压表V与电流表A2的示数之比保持不变C. 电流表A1的示数变小，电压表V的示数变大D. 电流表A2的示数不变，电压表V的示数不变4.如图所示的实物电路中，当开关闭合时，甲电流表的示数为0.5A，乙电流表的示数为0.2A，则下列判断正确的是（）A. 通过灯L1的电流为0.5AB. 通过灯L1的电流为0.3AC. 通过灯L2的电流为0.7AD. 通过灯L2的电流为0.3A5.如图所示，某一型号的锁设置了三种打开方式：密码(S1)，特定指纹(S2)或应急钥匙(S3)，三者都可以单独使电动机M工作而打开门锁，下列电路设计符合要求的是( )A. B. C. D.6.一个开关同时控制两盏灯，用电压表分别测两灯两端的电压，发现电压表的示数相等，则这两盏灯的关系是（）A. 一定是串联B. 一定是并联C. 可能是串联，也可能是并联D. 一定不是串联7.电阻R1的阻值为10Ω，将它与R2并联后，总电阻为5Ω，若将R1与R2串联，则总阻值为（）A. 20ΩB. 15ΩC. 10ΩD. 5Ω8.有两个电阻，R1=10欧，R2=30欧，把它们串联起来接入电路中，如果R1两端的电压是2伏，那么R2两端的电压是（）A. 2伏B. 6伏C. 8伏D. 0.67伏9.一个电灯泡，在北方冬季室温下用伏安法测一次电阻，在灯泡正常工作一段时间后再用伏安法测一次它的电阻，结果后一次较前一次测得的灯泡阻值大10倍以上，造成这种差异的原因是（）A. 两次测量加在灯两端的电压不同B. 两次测量通过灯的电流不同C. 两次测量灯丝温度不同D. 两次测量室内温度不同10.在伏安法测电阻的实验中，滑动变阻器不能起到的作用是（）A. 改变待测电阻两端的电压B. 改变电路中的电流C. 保护电路D. 改变待测电阻的阻值11.在“用伏安法测电阻”的实验中，下列注意事项中，没有必要的是（）A. 接电路时，先断开开关B. 应从电源的正极开始连线，开关应靠近电源的正极C. 在无法估计被测电阻大小时，电流表、电压表应选用较大的量程D. 将变阻器连入电路时，滑片应放在变阻器阻值最大的位置上12.在“探究电流与电压关系”的实验中，分别用R1、R2两个电阻进行探究，并根据各自的实验数据绘制出如图所示的U—I关系图像，从图中可以看出R1与R2的大小关系是（）A. R1＞R2B. R1=R2C. R1＜R2D. 无法确定第13题图第14题图13.如图是酒精浓度检测仪的简化电路图，图中R0为定值电阻、R为酒精气体传感器，R的电阻值随酒精气体浓度的增大而减小，如果驾驶员对着酒精气体传感器呼出的酒精气体浓度越大，那么（）A. A表示数越大，V表示数越小B. A表示数越小，V表示数越大C. A表和V表示数均越小D. A表和V表示数均越大14.两个定值电阻，甲标有“10Ω1A”，乙标有“15Ω0.6A”，把它们串联起来，两端允许加的最大电压是（）A. 25伏B. 19伏C. 15伏D. 10伏15.如图所示是某种“测重仪”的原理图。

浙教版八年级科学上册第四章测试题含答案第4章测试卷一、选择题(每题3分，共30分)1．通常情况下，下列属于绝缘体的是( )A ．塑料尺B ．人体C ．铜丝D ．铅笔芯2．甲和乙两个泡沫塑料小球用绝缘细线悬挂，甲带正电，乙不带电，会出现的情形是图中的( )3．公交车后门两侧的扶手上各装有一个红色按钮，想要下车的乘客只要按下其中任何一个按钮，装在车内的电铃就会响起，以提醒司机停车并打开车门。

如图所示的四个电路中符合设计要求的是( )4．如图所示的电路中，在闭合开关时，下列说法正确的是( )A ．两灯泡串联B ．电流表测的是总电流C ．电流表测的是L 1的电流D ．电流表测的是L 2的电流5．根据欧姆定律公式I ＝U R ，可推导出伏安法测电阻的原理R ＝UI ，下列有关公式的理解和实验的说法，正确的是( ) A ．电压越大，电流越大B ．导体电阻的大小与导体两端电压成正比C ．测电阻时将电压和电流分别求平均值后再计算电阻可以减小误差D ．相同电压下的不同电阻，通过的电流越小，电阻越大6．为维护消费者权益，枣庄市某技术监督部门对市场上的电线产品进行抽查，发现有一个品牌的铜芯电线不符合规格：电线直径明显比说明书上标注的直径要小。

这种电线不符合规格的主要原因是()A．电线的温度不同导致其电阻不同B．电线的材料不同导致其电阻不同C．电线的长度较长导致其电阻偏大D．电线的横截面积较小导致其电阻偏大7．图示电路中各元件完好，a、b、c、d、e、f为接线柱，将电压表接在其中两个接线柱上后，开关闭合时，电压表示数为0；开关断开时，电压表有示数。

则与电压表相连的两个接线柱可能是()A．a和bB．c和dC．a和fD．e和f8．如图为通电电路中一段导线内的电荷分布示意图，表示带正电的原子核，表示带负电的自由电子。

关于导线中电荷的定向移动方向，正确的说法是()A．两种电荷都向左定向移动B．两种电荷都向右定向移动C.不做定向移动，向左定向移动D.不做定向移动，向右定向移动9．在电路分析过程中，若电源电压不变，当滑动变阻器的滑片P向右移动的过程中，下列说法正确的是()A．小灯泡会熄灭B．电压表的示数变小C．电流表的示数不变D．电压表的示数变大10．有两个电阻R1、R2，其阻值的标识已模糊不清，为比较两个电阻的阻值大小，某同学设计了如图所示四种电路(图中小灯泡规格都相同)，其中不能达到目的的是()二、填空题(每空3分，共24分)11．概念图能清晰地反映概念之间的联系。

第4章单元一、选择题(每小题只有一个正确答案，每小题3分，共33分)1．(仙居期末)摩擦起电是生活中常见的现象，打开水龙头，放出一股细细的水流，用在干燥的头发上梳过的塑料梳子靠近水流，将发生的现象及原因是()A．水流远离梳子，因为梳子摩擦带电后排斥水流B．水流靠近梳子，因为梳子摩擦带电后吸引水流C．水流远离梳子，因为梳子摩擦后具有磁性排斥水流D．水流靠近梳子，因为梳子摩擦后具有磁性吸引水流2．在“探究通过导体的电流与电压的关系”实验中，得到I－U图像如图所示，则正确的是()A B C D3．某同学在探究“电流跟电压、电阻的关系”时，根据收集到的数据画出了如图所示的I－R图像，下列结论与图像相符的是()A．电阻一定时，电流随着电压的增大而增大B．电阻一定时，电压随着电流的增大而增大C．电压一定时，电流随着电阻的增大而减小D．电压一定时，电阻随着电流的增大而减小4．如图所示是小红测定小灯泡电阻的电路图，当闭合开关S时，发现灯L不亮，电流表、电压表均无示数。

若电路故障只出现在灯L和滑动变阻器R中的一处，则下列判断正确的是()A．灯L短路B．灯L断路C．滑动变阻器R短路D．滑动变阻器R断路5．请根据下表给出的多组电压表和电流表的数据，判断分析，该电路可能是下图所示电路图中的()A B C D6．(江山期末)科学中研究一些看不见、摸不着的现象时，通常用一些非常直观的现象去认识，下列研究运用了这种方法的是()A．研究电学相关知识时，用电路图来代替实物电路进行分析研究B．判断电路中是否有电流时，可通过电路中的灯泡是否发光来确定C．研究导体电阻与长度的关系时，控制导体材料、横截面积等因素相同D．研究电压时把电压比作水压7．(嵊州期末)下列电路图正确的是()A B C D8．(杭州上城区期末)通草球是取自通脱木的茎中的髓削成的，视为轻小物体，能被带电体吸引。

小徐在研究电荷性质的时候，将四个通草球相互靠近，相互作用情况如图所示，则有()A．A球一定带电B．B球一定带正电C．C球一定带电D．D球一定带负电9．(杭州萧山区期末)有一个看不见内部情况的小盒(如图)，盒上有两只灯泡，由一个开关控制，闭合开关两灯都亮，断开开关两灯都灭；拧下其中任一灯泡，另一灯都亮。

八上第四章电路探秘期末单元复习测试卷本卷共100分，用时60分钟一、选择题（每题2分，共30分）1、下列发现的现象和摩擦起电无关的是（）A．打开水龙头放出一股水流，用在干燥头发上梳过的塑料梳子靠近水流，会看到水流靠近梳子B．冬天，摩擦双手使手变暖和C．秋冬干燥季节，脱毛衣时会看到电火花D．严禁用塑料桶装运汽油2、甲和乙两个泡沫塑料小球用绝缘细线悬挂，甲带正电，乙不带电．会出现的情形是下列图中的（）A． B． C． D．3、要使一根镍铬合金线接入电路的电阻变大，可采用的方法是（）A．增大导线两端的电压 B．减小导线中的电流C．将导线拉长后接入电路 D．将导线对折后接入电路4、以下是对欧姆定律表达式的几种理解，其中正确的是（）A．由I=U/R,可得R=U/I,表示在通过导体电流一定时，R跟导体两端电压成正比B．由I=U/R,可得R=U/I,表示在导体两端电压一定时，R跟通过导体的电流成反比C．I=U/R表示在导体电阻一定时，通过导体的电流跟导体两端电压成正比D．I=U/R表示在导体两端电压一定时，通过导体的电流跟导体电阻成反比5、如图，在探究电流与电阻的关系实验时，将ab间的电阻由15Ω换成10Ω时，下一步操作是（）A. 读出电流表与电压表的示数B. 将滑片P向左移动C. 将滑片P向右移动D. 适当增加电池的节数6、小明用如图所示的器材探究“影响电阻大小的因素”，a、b为长度一样的镍铬合金丝，b比a横截面积大．关于此实验，下列说法正确的（）A．小灯泡越亮，表示接入的合金丝电阻越大B．利用此装置只能探究导体电阻大小和横截面积的关系C．为了准确比较两条合金丝的电阻，可在电路中串联一个电压表D．利用此装置能探究导体电阻大小和横截面积、长度的关系7、将如图所示的滑动变阻器连入电路，要求当滑片P向左移动时，电路中的电流增大，则滑动变阻器连入电路的接线柱应是（）A．A和D B．B和C C．B和D D．A和B8、如图所示是小明为自动电压力锅设计的电路图，要求当锅内压强过大或温度过高时，发热电阻R都停止发热。

八年级科学（上）第四章自测试题一、填空题：1．组成一个完整的电路，至少应有_________、________、_________和________四部份。

2．以美国为首的北约军队，曾用石墨炸弹轰炸南联盟的科索沃地域，炸弹在空中爆炸产生大量的石墨絮状物，造成科索沃大面积停电。

石墨炸弹使供电系统受到破坏的缘故是_______。

3．如图所示，在开关和灯泡之间连着两金属夹A和B，在金属夹之间别离接入硬币、铅笔心、大头针、橡皮，不能使灯泡发光的是_____________。

4．家庭电路中，电线接头处要用绝缘胶布缠好，这是为了防止_________________。

5．如下左图所示的胶木盖闸刀开关中，进线座、出线座、_________, ____________是导体，其余都是绝缘体。

六、锅通常有“烧饭”“保温”两个功能，它的工作原理能够简化为如图所示的电路，其中的R l为发烧板的电阻。

当开关S1、S2都闭合时，电饭锅处于___________状态；当S1闭合，S2断开时，电饭锅处于____________状态(填“烧饭”或“保温”)。

7、如图所示的电路，欲使灯亮同时铃响，必需先闭合开关__________，再闭合开关_______.8. 某同窗在实验室里连接一个电路(如右图所示)，她想让小灯泡暗些，则应该将滑动变阻器的滑片P向_______端移动。

在这一进程中，连入电路的电阻值慢慢变____________。

9. 依照右图实物连接及实验记录表可知，该实验的目的是__________________。

将表中没有填写的记录补充完整。

10. 下面是某同窗拟出的一份实验报告，试回答下列问题：(1)实验目的：测量电阻Rx的电阻。

(2)实验原理：欧姆定律电路图(如右图)(3)实验步骤：①依照电路图连接电路，调剂变阻器，使接入电路中的电阻较大；②接通开关S，读出电流表和电压表的示数别离为0．4A、2．8V；③依照测量的电压、电流值计算出Rx .(4)实验讨论：(略)①本实验报告不完整，应添加的项目有______________________________________②本实验步骤的要紧作用是________________________________________________③实验刚一试触，就发觉电流表指针迅速摆动到最大刻度之外，其缘故可能是__________④若实验中电流表、伏特表位置对换，发生的现象有________________________。
