浙教版科学八上第四章单元测试卷汇总

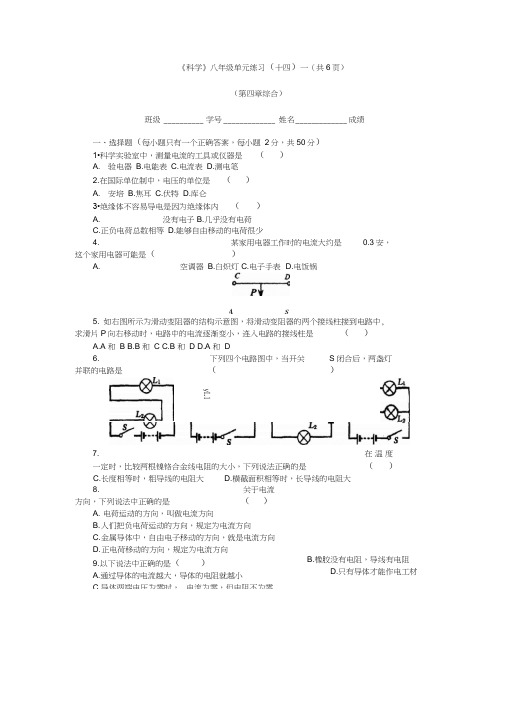

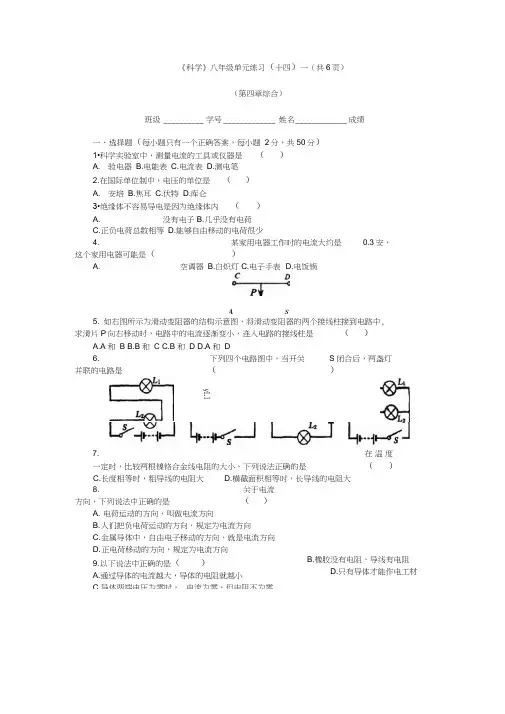

《科学》八年级单元练习（十四）一（共6页）（第四章综合）班级 __________ 学号_____________ 姓名_____________ 成绩一、选择题（每小题只有一个正确答案，每小题2分，共50分）1•科学实验室中，测量电流的工具或仪器是（）A. 验电器B.电能表C.电流表D.测电笔2.在国际单位制中，电压的单位是（）A. 安培B.焦耳C.伏特D.库仑3•绝缘体不容易导电是因为绝缘体内（）A. 没有电子B.几乎没有电荷C.正负电荷总数相等D.能够自由移动的电荷很少4. 某家用电器工作时的电流大约是0.3安，这个家用电器可能是（）A. 空调器B.白炽灯C.电子手表D.电饭锅5. 如右图所示为滑动变阻器的结构示意图，将滑动变阻器的两个接线柱接到电路中, 求滑片P向右移动时，电路中的电流逐渐变小，连入电路的接线柱是（）A.A 和BB.B 和CC.B 和DD.A 和D6. 下列四个电路图中，当开关S闭合后，两盏灯并联的电路是（）yLl7. 在温度一定时，比较两根镍铬合金线电阻的大小，下列说法正确的是（）C.长度相等时，粗导线的电阻大D.横截面积相等时，长导线的电阻大8. 关于电流方向，下列说法中正确的是（）A. 电荷运动的方向，叫做电流方向B. 人们把负电荷运动的方向，规定为电流方向C. 金属导体中，自由电子移动的方向，就是电流方向D. 正电荷移动的方向，规定为电流方向9. 以下说法中正确的是（）A.通过导体的电流越大，导体的电阻就越小C.导体两端电压为零时，电流为零，但电阻不为零B.橡胶没有电阻，导线有电阻D.只有导体才能作电工材A S11.如图所示的物体中，制造它们的材料都是绝缘体的一组是（ ）10.在下图所示的电路图中，能用电压表正确测出灯L 2两端电压的是（ ）L Lt 卜y€.用It 胶制成妁电 IX 懵动銮阴器、A-硬币、曙笔 U.电诳锅、电険斗工手査、电工鞍：开黄12. 下列因素：①导体两端的电压；②导体的长度；③通过导体的电流；④导体的横截 面积；⑤导体的材料•其中影响导体电阻大小的是 （） A.①③ B.①⑤ C.②④⑤ D.①④⑤13. 关于电流表的使用，下列叙述中错误的是 （）A.被测电流不要超过电流表的量程B.将电流表串联在被测电路中C. 必须使电流从“ + ”接线柱流入电流表，从“―”接线柱流出D. 电流表可以直接接在电源两极上 14. 一个电阻值为 R ，两端所加电压为 U ，通过电阻的电流为压变为2U ，则（ ）A.电流不变，电阻不变 C.电流不变，电阻加倍15. 如右图所示，电源电压不变，当滑动变阻器的滑片从左向右滑动过程中，电流表和 电压表的示数变化情况应是 （ ）A. 电压表、电流表示数都变大B. 电压表示数变大，电流表示数变小C. 电压表示数变小，电流表示数变大D.电压表、电流表示数都变小I ，如果加在此电阻两端电 B.电流加倍，电阻不变16.如下图所示，要使灯泡 L 2发光，必须闭合的开关是（）A.S 2B.S 2、S 3C.S i 、S 3D.S i 、S 2、S 317. 在一个电路中有两个完全相同的用电器，用电流表测量时发现通过每个用电器的电 流大小都相等，则这两个用电器的连接 （ ）A. 一定是串联 B •—定是并联 C •可能是串联，也可能是并联20. 如图所示的电路中，当闭合开关 S 后，发现灯都不亮，电流表的指针几乎指在“ 0”刻度线不动，电压表指针则有明显偏转，该电路中的故障可能是 （ ）A.电流表坏了B.灯泡L 1的灯丝断了C.两个灯泡都断路D.灯泡L 2的灯丝断了21. 在“研究电流跟电压、电阻的关系”实验中，其实验步骤分为 （ ） A. 保持电阻不变和保持电压不变两个步骤进行 B. 保持电流不变和保持电压不变两个步骤进行 C. 保持电阻不变和保持电流不变两个交骤进行D. 保持电流不变、电阻不变、电压不变三个步骤进行D.无法判断18.如上图所示，电源电压不变, 时，电流表示数是 0.6安，则电阻A.3 : 2B.2 : 3C.5 : 3D.3 :5当开关 S 闭合时，电流表示数是 R 1与电阻R 2的阻值之比是（1安；当开关S 断开19.如图所示，只闭合开关 S 时，两灯均不亮，同时闭合开关 不亮，电路可能出现的故障是（ ）A.灯L 1断路B.灯L 2断路C.灯L 1短路D.灯L 2短路S 和S i 时，灯L 1亮，L 222 •甲乙两个办公室为了互相传呼方便，在两个办公室里各装了一个电铃，要使两办公室的任何一方按开关都只能使对方的电铃发声，正确的电路图应是下图中的（）23.镍铬合金甲、乙，已知甲、乙的长度之比是5: 3,横截面积之比是2: 5，则甲、乙电阻R甲、R乙之比是（）A.2: 3B.3: 2C. 25：6D.6: 2524•长10米、电阻均为10欧的铜导线两根，接长成为20米的导线，接长后的导线电阻为（）A.10 欧B.20 欧C.5 欧D.40 欧25.如右上图，当开关S闭合时，灯L i、L2均不亮。

八年级（上）科学第四单元测试班级＿＿＿＿＿姓名＿＿＿＿＿＿一、选择题（共50分）1．用一只开关可以同时控制两盏灯，则这两盏灯( )A．一定是串联 B．一定是并联C．可以串联也可以并联 D．不能这样连接2．通常情况下，下列物体属于导体的是( )A．汗液 B．空气 C．油 D．橡胶3．教室里装有多盏电灯，每多开一盏电灯，则教室内电路的( )A．总电阻增大 B．总电压增大 C．总电流增大 D．总电流不变4．以下关于电流的说法正确的是( )A．在电路中，电流从电源的正极流向负极B．在金属导体中，电子的移动方向与电流方向相同C．只有正电荷的定向移动，才能形成电流D．只有自由电子的定向移动，才能形成电流5．下列关于绝缘体的说法正确的是( )A．绝缘体不容易导电，是因为它的内部没有电荷B．绝缘体不容易导电，是因为它的内部自由电荷很少C．绝缘体在任何条件下都不可能变成导体D．绝缘体不容易导电，也不能带电6．如右图所示，要使滑动变阻器滑片向左滑动时电阻变大，电路中的两导线应接在( )A．C和D B．A和DC．C和B D．C和A7．某同学做实验时，需要一个阻值为5欧的电阻，但手边只有一些阻值为10欧的电阻，解决此问题的做法是( )A．将2个10欧的电阻串联 B．将3个10欧的电阻串联C．将2个10欧的电阻并联 D．将3个10欧的电阻并联8．白炽灯的灯丝烧断后，可把断开处搭接起来继续使用，则灯丝的( )A．电阻减少，电流增大 B．电阻变大，电流减少C．电阻和电流都增大 D．电阻和电流都减少9．在不考虑温度对电阻影响的情况下，下列关于导体电阻大小的说法，正确的是( )A．长度相同的导线，细的电阻一定大B．粗细相同的导线，长的电阻一定大C．长度和粗细都相同的电阻导线，电阻一定相同D．材料和长度都相同的导线，细的电阻一定大10．如图四个电路图中，与实物图对应的是( )11．同学们通过实践列出了白炽灯的常见故障与检修方法，其中一项的相关情况如下表所示，这个故障的可能原因可以概括成一个，这个原因是( )A．电路出现了短路 B．电路出现了断路C．用电器太多 D．供电电压偏低了12．用实验的方法研究影响电阻大小的因素，老师给同学们提供了以下备选的导线规格，见下表。

浙教版八年级上册科学第四单元检测卷[考查范围：～，满分：120分，时间：100分钟]一、选择题(每题4分，共56分)1、从欧姆定律可导出R ＝U I ，下列说法中正确的是( )A. 当电压为0时，电阻为0 B ．当电流增大2倍时，电阻减小2倍C ．当电压增大2倍时，电阻增大2倍D ．不管电压或电流如何变化，电阻不变2、下列说法错误的是（ ）A ．电荷的定向移动形成电流B ．串联电路中电流处处相等`C ．灯泡亮度由灯泡的实际功率决定D ．导体的电阻跟导体两端电压成正比2．关于“探究电流跟电阻的关系”和“伏安法测量电阻”两个实验，下列说法中正确的是( )A. 两个实验所采用的研究方法是相同的 B ．两个实验多次测量的目的是相同的C ．两个实验的电路在课本中是相同的D ．两个实验中使用滑动变阻器的目的都是为了控制电阻两端电压不变3、如图电路，电源电压恒定，R 1=12Ω，R 2=6Ω，R 3是定值电阻。

闭合开关S 1，单刀双掷开关S 2接a 时电流表的示数为，接b 时电流表的示数可能为（ ）A ． AB ． AC ． AD ． A ；4、如图所示，是小明测量未知电阻R x 的实验电路，电源电压不变，其中R 0为阻值已知的定值电阻。

当闭合开关S 1和S 2时，电流表的示数为I 1；当只闭合开关S 1时，电流表的示数为I 2．则下列四个选项中，R x 的表达式正确的是（ ）A ．R x =B ．R x =C ．R x =R 0D ．R x =R 05、为治理雾霾天气，环保部门加强了对PM 的监控。

如图所示是某兴趣小组设计的监测PM 的四个电路图，其中R 是气敏电阻，阻值随PM 浓度增大而减小，R 0是保护电阻。

现要求PM 浓度越大，电表的示数就越大，则以下电路图中不符合要求的是( )6、在如图所示的电路中，R 为待测电阻，阻值约为5欧。

给你的器材有：滑动变阻器(2安，0～10欧)；电压表，有2个量程，分别为0～3伏、0～15伏；电流表，有2个量程，分别为0～安、0～3安；电池组为新干电池(3节串联)。

浙教版八年级上册科学第四章电路探秘单元检测卷一、选择题（共15题；共30分）1.甲和乙两个泡沫塑料小球用绝缘细线悬挂，甲带正电，乙不带电。

会出现的情形是下列图中的（）A. B. C. D.2.关于绝缘体的说法，下列正确的是（）A. 绝缘体中没有电子，所以它不可能成为导体B. 绝缘体内部几乎不存在自由移动的电荷，所以它不可能成为导体C. 绝缘体内部几乎不存在自由移动的电荷，但在一定条件下也能成为导体D. 绝缘体不能导电，也不能带电3.如图所示是小灯泡和滑动变阻器连人电路的四种不同情况，能利用滑动变阻器调节小灯泡从亮到灭的正确电路是( )A. B. C. D.4.下图所示为用电流表测量通过灯L1的电流的电路图，其中电路连接正确的是（）A. B. C. D.5.如图所示电路中，电源电压保持不变，当开关S闭合，滑动变阻器的滑片P向右滑动时，电压表示数的变化情况是( )A. V1、V2的示数均增大B. V1的示数减小，V2的示数增大C. V1、V2的示数均减小D. V1的示数增大，V2的示数减小第5题图第6题图第7题图6. 如甲图所示为气敏电阻随有害尾气浓度β变化的曲线，某物理科技小组利用气敏电阻设计了汽车有害尾气排放检测电路，如图乙所示，电源电压恒定不变，R为气敏电阻，L为指示灯．当有害尾气浓度β增大时（）A. 电压表的示数增大，指示灯亮度增大B. 电压表的示数减小，指示灯亮度增大C. 电压表的示数减小，指示灯亮度减小D. 电压表的示数增大，指示灯亮度减小7.如图所示是小明设计的电子秤的原理图，其中弹簧上端和滑动变阻器的滑片P固定在一起，AB间有可收缩的导线，R1为定值电阻。

当闭合开关S，压力F增大时，电流表与电压表示数变化情况是（）A. 电流表示数变大，电压表示数变小B. 电流表示数变小，电压表示数变大C. 两表示数都变大D. 两表示数都变小8.在图所示的电路中，①、②、③是三个电表（电压表或电流表）。

浙教版八年级科学上册第四章测试卷一、选择题（共38分，2分/题）1．一只普通家用白炽电灯正常发光时，通过它的电流强度约为（） A、2×102安 B、2×10安 C、2×10-1安 D、2×10-2安2．如图所示，甲、乙两表的示数分别是（）A、 0.46A，2.1VB、0.46A，10.5VC、2.3A， 2.1VD、2.3A，10.5V3．如图所示，当开关S闭合时，有可能造成电流表和电源都损坏的电路是（）4．如图所示(上面右图)，下列说法正确的是（）A、甲是电压表，乙、丙是电流表B、甲是电流表，乙、丙是电压表C、乙是电流表，甲、丙是电压表D、丙是电压表，甲、乙是电流表5．如图所示，电冰箱门框上有一个通过冰箱门来控制的开关，当冰箱门打开时，与开关相连的弹簧伸长，开关闭合使冰箱内的照明灯发光；当冰箱门关闭时，弹簧被压缩，开关断开使冰箱内的照明灯熄灭。

下列符合要求的电路是（）6．如图所示，电源电压是5伏并保持不变，开关S闭合后电压表的示数为3伏，则( )A、L1两端的电压为3伏B、L2两端的电压为3伏C、L2两端的电压为2伏D、L1两端的电压为5伏7．如图所示电路，闭合开关S，两灯均正常发光，下列说法中正确的是（）A、通过a点的电流等于通过c点的电流B、通过a的电流大于通过c点的电流C、电压表测的是c点的电压D、电压表测的是电源电压8．如下图有四组不同的电阻，已知R1<R2，那么电阻最小的是（）9．两个导体并联后的总电阻（）A．比每个导体的电阻都大 B．经每个导体的电阻都小C．等于两个导体的电阻之和 D．等于两个导体电阻的倒数之和10.如图1所示的电路中，V1和V2是两个完全相同的电压表，均有“0～ 3V”和“0～15V”两个量程，当开关S闭合时，两表均有正常的示数且指偏转的角度相同，则R1 ：R2为：（）A. 1 ：4B. 4 ：1C. 1 ：5D. 5 ：111．R1和R2两只电阻并联在电路中，通过R1的电流和通过R2的电流比为2∶3，则R1∶R2 为（）A．2∶3 B．3∶2 C．1∶1 D．无法确定12．图2所示的各个电路分别按到同一电源上，已知Rl=20欧，R2＝30欧，R3＝50欧，电路中电流表示数最大的是（）13．两条长度相等，横截面积不相等的铜导线，串联在电路里，则粗的铜导线（）A．对电流的阻碍作用大 B．对电流的阻碍作用小C．通过的电流要大D．通过的电流要小14．如图所示，将滑动变阻器的滑片P向右滑动时，那么（）A．V示数变大，A示数变小 B．V示数不变，A示数变小C．V示数变小，A示数变大D．V，A的示数都变小15．如图所示的电路中，当灯泡L1烧坏时（设电源电压U不变），则通过L2的电流（）A．减小 B．增大 C．等于零 D．不变16．两个阻值相同的定值电阻，并联后的总电阻为4Ω，则它们串联后的总电阻是（）A．2Ω B．4Ω C．8Ω D．16Ω17．有一段电阻线，当它两端的电压为3V时，通过的电流是0.6A，如果它两端的电压为9V时，则它的电阻应为（）A．15Ω B．5Ω C．10Ω D．20Ω18.如图所示，开关闭合后电压表V1与V2读数之比是（）A．1∶1 B．1∶2 C．2∶1 D．无法确定19．在图所示的电路中，电源电压为6V，甲、乙两灯泡的规格相同，当闭合开关S后，两灯都不亮、现用电压表进行检测，A、B两点间的电压为零，B、C两点间的电压为6V，造成故障的原因可能是 ( )A、电源接触不良B、开关接触不良C、甲灯接触不良或灯丝断开D、乙灯接触不良或灯丝断开二、填空题（每空1分，共32分）1、如图所示，如果让L1与L2串联起来，应该闭合开关___________，断开开关___________；如果让L1与L2并联起来，应该闭合开关___________，断开开关___________；如果三个开关都闭合，则会发生___________现象。

第四章电路探秘单元检测卷一、选择题（共15题；共30分）1.如图所示，在每个水果上插人铜片和锌片，用导线把这几个水果与发光二极管连接起来，二极管便发出了光，其中插入金属片的水果相当于电路中的( )A. 电源B. 导线C. 用电器D. 开关第1题图第2题图第3题图2.如图所示，长度相同，横截面积不同的同种材料制成的金属棒AB和BC连在一起接入电路，则（）A. U AB=U BCB. R AB＜R BCC. I AB=I BCD. U AB＜U BC3.图所示的电路中，电源两端的电压保持不变。

闭合开关S后，滑动变阻器的滑片P向右移动，下列说法中正确的是（）A. 电流表A1与电流表A2的示数之和变小B. 电压表V与电流表A2的示数之比保持不变C. 电流表A1的示数变小，电压表V的示数变大D. 电流表A2的示数不变，电压表V的示数不变4.如图所示的实物电路中，当开关闭合时，甲电流表的示数为0.5A，乙电流表的示数为0.2A，则下列判断正确的是（）A. 通过灯L1的电流为0.5AB. 通过灯L1的电流为0.3AC. 通过灯L2的电流为0.7AD. 通过灯L2的电流为0.3A5.如图所示，某一型号的锁设置了三种打开方式：密码(S1)，特定指纹(S2)或应急钥匙(S3)，三者都可以单独使电动机M工作而打开门锁，下列电路设计符合要求的是( )A. B. C. D.6.一个开关同时控制两盏灯，用电压表分别测两灯两端的电压，发现电压表的示数相等，则这两盏灯的关系是（）A. 一定是串联B. 一定是并联C. 可能是串联，也可能是并联D. 一定不是串联7.电阻R1的阻值为10Ω，将它与R2并联后，总电阻为5Ω，若将R1与R2串联，则总阻值为（）A. 20ΩB. 15ΩC. 10ΩD. 5Ω8.有两个电阻，R1=10欧，R2=30欧，把它们串联起来接入电路中，如果R1两端的电压是2伏，那么R2两端的电压是（）A. 2伏B. 6伏C. 8伏D. 0.67伏9.一个电灯泡，在北方冬季室温下用伏安法测一次电阻，在灯泡正常工作一段时间后再用伏安法测一次它的电阻，结果后一次较前一次测得的灯泡阻值大10倍以上，造成这种差异的原因是（）A. 两次测量加在灯两端的电压不同B. 两次测量通过灯的电流不同C. 两次测量灯丝温度不同D. 两次测量室内温度不同10.在伏安法测电阻的实验中，滑动变阻器不能起到的作用是（）A. 改变待测电阻两端的电压B. 改变电路中的电流C. 保护电路D. 改变待测电阻的阻值11.在“用伏安法测电阻”的实验中，下列注意事项中，没有必要的是（）A. 接电路时，先断开开关B. 应从电源的正极开始连线，开关应靠近电源的正极C. 在无法估计被测电阻大小时，电流表、电压表应选用较大的量程D. 将变阻器连入电路时，滑片应放在变阻器阻值最大的位置上12.在“探究电流与电压关系”的实验中，分别用R1、R2两个电阻进行探究，并根据各自的实验数据绘制出如图所示的U—I关系图像，从图中可以看出R1与R2的大小关系是（）A. R1＞R2B. R1=R2C. R1＜R2D. 无法确定第13题图第14题图13.如图是酒精浓度检测仪的简化电路图，图中R0为定值电阻、R为酒精气体传感器，R的电阻值随酒精气体浓度的增大而减小，如果驾驶员对着酒精气体传感器呼出的酒精气体浓度越大，那么（）A. A表示数越大，V表示数越小B. A表示数越小，V表示数越大C. A表和V表示数均越小D. A表和V表示数均越大14.两个定值电阻，甲标有“10Ω1A”，乙标有“15Ω0.6A”，把它们串联起来，两端允许加的最大电压是（）A. 25伏B. 19伏C. 15伏D. 10伏15.如图所示是某种“测重仪”的原理图。

浙教版八年级科学上册第四章测试题含答案第4章测试卷一、选择题(每题3分，共30分)1．通常情况下，下列属于绝缘体的是( )A ．塑料尺B ．人体C ．铜丝D ．铅笔芯2．甲和乙两个泡沫塑料小球用绝缘细线悬挂，甲带正电，乙不带电，会出现的情形是图中的( )3．公交车后门两侧的扶手上各装有一个红色按钮，想要下车的乘客只要按下其中任何一个按钮，装在车内的电铃就会响起，以提醒司机停车并打开车门。

如图所示的四个电路中符合设计要求的是( )4．如图所示的电路中，在闭合开关时，下列说法正确的是( )A ．两灯泡串联B ．电流表测的是总电流C ．电流表测的是L 1的电流D ．电流表测的是L 2的电流5．根据欧姆定律公式I ＝U R ，可推导出伏安法测电阻的原理R ＝UI ，下列有关公式的理解和实验的说法，正确的是( ) A ．电压越大，电流越大B ．导体电阻的大小与导体两端电压成正比C ．测电阻时将电压和电流分别求平均值后再计算电阻可以减小误差D ．相同电压下的不同电阻，通过的电流越小，电阻越大6．为维护消费者权益，枣庄市某技术监督部门对市场上的电线产品进行抽查，发现有一个品牌的铜芯电线不符合规格：电线直径明显比说明书上标注的直径要小。

这种电线不符合规格的主要原因是()A．电线的温度不同导致其电阻不同B．电线的材料不同导致其电阻不同C．电线的长度较长导致其电阻偏大D．电线的横截面积较小导致其电阻偏大7．图示电路中各元件完好，a、b、c、d、e、f为接线柱，将电压表接在其中两个接线柱上后，开关闭合时，电压表示数为0；开关断开时，电压表有示数。

则与电压表相连的两个接线柱可能是()A．a和bB．c和dC．a和fD．e和f8．如图为通电电路中一段导线内的电荷分布示意图，表示带正电的原子核，表示带负电的自由电子。

关于导线中电荷的定向移动方向，正确的说法是()A．两种电荷都向左定向移动B．两种电荷都向右定向移动C.不做定向移动，向左定向移动D.不做定向移动，向右定向移动9．在电路分析过程中，若电源电压不变，当滑动变阻器的滑片P向右移动的过程中，下列说法正确的是()A．小灯泡会熄灭B．电压表的示数变小C．电流表的示数不变D．电压表的示数变大10．有两个电阻R1、R2，其阻值的标识已模糊不清，为比较两个电阻的阻值大小，某同学设计了如图所示四种电路(图中小灯泡规格都相同)，其中不能达到目的的是()二、填空题(每空3分，共24分)11．概念图能清晰地反映概念之间的联系。

八年级科学（上）第四章自测试题一、填空题：1．组成一个完整的电路，至少应有_________、________、_________和________四部份。

2．以美国为首的北约军队，曾用石墨炸弹轰炸南联盟的科索沃地域，炸弹在空中爆炸产生大量的石墨絮状物，造成科索沃大面积停电。

石墨炸弹使供电系统受到破坏的缘故是_______。

3．如图所示，在开关和灯泡之间连着两金属夹A和B，在金属夹之间别离接入硬币、铅笔心、大头针、橡皮，不能使灯泡发光的是_____________。

4．家庭电路中，电线接头处要用绝缘胶布缠好，这是为了防止_________________。

5．如下左图所示的胶木盖闸刀开关中，进线座、出线座、_________, ____________是导体，其余都是绝缘体。

六、锅通常有“烧饭”“保温”两个功能，它的工作原理能够简化为如图所示的电路，其中的R l为发烧板的电阻。

当开关S1、S2都闭合时，电饭锅处于___________状态；当S1闭合，S2断开时，电饭锅处于____________状态(填“烧饭”或“保温”)。

7、如图所示的电路，欲使灯亮同时铃响，必需先闭合开关__________，再闭合开关_______.8. 某同窗在实验室里连接一个电路(如右图所示)，她想让小灯泡暗些，则应该将滑动变阻器的滑片P向_______端移动。

在这一进程中，连入电路的电阻值慢慢变____________。

9. 依照右图实物连接及实验记录表可知，该实验的目的是__________________。

将表中没有填写的记录补充完整。

10. 下面是某同窗拟出的一份实验报告，试回答下列问题：(1)实验目的：测量电阻Rx的电阻。

(2)实验原理：欧姆定律电路图(如右图)(3)实验步骤：①依照电路图连接电路，调剂变阻器，使接入电路中的电阻较大；②接通开关S，读出电流表和电压表的示数别离为0．4A、2．8V；③依照测量的电压、电流值计算出Rx .(4)实验讨论：(略)①本实验报告不完整，应添加的项目有______________________________________②本实验步骤的要紧作用是________________________________________________③实验刚一试触，就发觉电流表指针迅速摆动到最大刻度之外，其缘故可能是__________④若实验中电流表、伏特表位置对换，发生的现象有________________________。
