DF4C型内燃机车大修规程(铁运【2008】215)

摘要：通过两年在北方交大的函授学习，在东风4型内燃机车设计理论方面增加了新的理论知识，结合机务段检修工作的实际，对内燃机车小辅修工作有了深刻的认识，增加了对“修养并重、预防为主”的理解。

理论联系实际，总结对内燃机车小辅修多年的实践积累，结合所掌握的技术理论知识，感到有必要利用本次毕业设计对东风4型内燃机车小辅修工艺进行重新编制，为保证内燃机车的正常运用奠定良好的基础。

内燃机车在运用一定时期后要进行必要的检修，内燃机车检修时要按各种零配件的使用寿命和使用周期进行定期检修。

为了能更好地对机车进行检修，必须规定好机车在不同时期内各零配件的更换和检修周期以及所需要的加工方法。

我段地处辽宁西部山区，与河北省、内蒙古自治区相邻。

该地区属内陆性气候，夏季干燥少雨，冬春常见沙尘暴天气。

货物周转量占锦州分局的三分之一，担当牵引任务繁重，并且牵引区段内线路坡度大，曲线半径小，起伏坡道多，线路纵断面比较复杂（最大坡度达千分之二十一）提回手柄频繁。

机车常满功率运行，柴油机，电机及继电器等部件工作环境恶劣，极易发生机车破损事件，对铁路运输的安全及其不利，影响了铁路运输事业跨越式发展的宏伟计划，对振兴东北老工业基地也大大不利。

这里对东风4型内燃机车的电机、电器部分检修工艺进行设计，以进一步提高机车运用的可靠性。

本设计分为机车检修的流程图和工艺两大部分。

通过流程图和工艺的编制，使工作者按照流程图和工艺就能对机车进行检修，经过检修后，就可以基本保证内燃机车的正常运用。

柴油机、传辅部分检修流程图二、燃系部分东风4B型内燃机车辅修、小修工艺一、柴油机部分一、技术标准压缩压力(430r／min)增压压力不小于机油总管末端压力不小于120Kpa (430r／min时)差示压力计作用压力600 Pa气门冷态间隙(毫米)进气+排气+ZN310型涡轮增压器：叶轮与罩壳间隙～转子轴向间隙～ZN290型涡轮增压器：叶轮与罩壳间隙～转子轴向间隙～二、主要工具曲轴箱盖、凸轮轴箱盖和摇臂轴座盖螺母扳手、垫圈存放盒、油盘油盒、盘车扳手、喷油器拨出器、检点锤、照明灯(手电筒)、塞尺、油石、爆发压力表、磁力百分表及各种常用扳手、螺丝刀等工具。

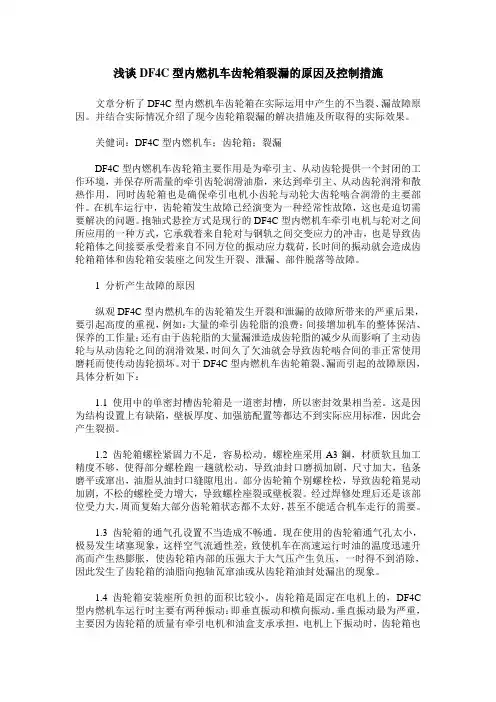

浅谈DF4C型内燃机车齿轮箱裂漏的原因及控制措施文章分析了DF4C型内燃机车齿轮箱在实际运用中产生的不当裂、漏故障原因。

并结合实际情况介绍了现今齿轮箱裂漏的解决措施及所取得的实际效果。

关健词：DF4C型内燃机车；齿轮箱；裂漏DF4C型内燃机车齿轮箱主要作用是为牵引主、从动齿轮提供一个封闭的工作环境，并保存所需量的牵引齿轮润滑油脂，来达到牵引主、从动齿轮润滑和散热作用，同时齿轮箱也是确保牵引电机小齿轮与动轮大齿轮啮合润滑的主要部件。

在机车运行中，齿轮箱发生故障已经演变为一种经常性故障，这也是迫切需要解决的问题。

抱轴式悬拴方式是现行的DF4C型内燃机车牵引电机与轮对之间所应用的一种方式，它承载着来自轮对与钢轨之间交变应力的冲击，也是导致齿轮箱体之间接要承受着来自不同方位的振动应力载荷，长时间的振动就会造成齿轮箱箱体和齿轮箱安装座之间发生开裂、泄漏、部件脱落等故障。

1 分析产生故障的原因纵观DF4C型内燃机车的齿轮箱发生开裂和泄漏的故障所带来的严重后果，要引起高度的重视，例如：大量的牵引齿轮脂的浪费；间接增加机车的整体保洁、保养的工作量；还有由于齿轮脂的大量漏泄造成齿轮脂的减少从而影响了主动齿轮与从动齿轮之间的润滑效果，时间久了欠油就会导致齿轮啮合间的非正常使用磨耗而使传动齿轮损坏。

对于DF4C型内燃机车齿轮箱裂、漏而引起的故障原因，具体分析如下：1.1 使用中的单密封槽齿轮箱是一道密封槽，所以密封效果相当差。

这是因为结构设置上有缺陷，壁板厚度、加强筋配置等都达不到实际应用标准，因此会产生裂损。

1.2 齿轮箱螺栓紧固力不足，容易松动。

螺栓座采用A3鋼，材质软且加工精度不够，使得部分螺栓跑一趟就松动，导致油封口磨损加剧，尺寸加大，毡条磨平或窜出，油脂从油封口缝隙甩出。

部分齿轮箱个别螺栓松，导致齿轮箱晃动加剧，不松的螺栓受力增大，导致螺栓座裂或壁板裂。

经过焊修处理后还是该部位受力大，周而复始大部分齿轮箱状态都不太好，甚至不能适合机车走行的需要。

东风4型内燃机车机车检查各部限度及标准一.机车总体1.功率在标准状况下柴油机的持续功率—3600PS(马力);2.装车功率—3420-10 PS;电阻制动轮周功率—3000PS(2316KW);3.轮径—1050mm(原型轮);轴重—23±3﹪T;通过最小曲线半径—145m;4.整备重量—138T;燃油储备量—9000L(约7.5T);机油储备量—1.2T;冷却水储备量—1.2T;沙箱储量—0.8T;5.传动比:客运机车60/16=3.75(71/21=3.38);货运机车63/14=4.5;6.最大速度—客120km/h;货100km/h;持续速度—客28.5km/h;货21.6km/h;7.起动牵引力—客327.5kN;货435kN;持续牵引力—客243kN;货运324kN;8.车钩衔接线间距离—21100mm;机车最大高度—4755m机车最大宽度—3309mm;9.车钩中心线距轨面高度—880±10mm;转向架中心距—12000mm固定轴距—3600mm;全轴距—15600mm;前后旁承间距—1800mm;10.燃油消耗率—不大于217g/(kW2h)(标定功率和标定转速时);机油消耗率—不大于3.5g/(kW2h);二.柴油机1.型号—16V240ZJB;循环特性—四冲程;气缸数—16;气缸直径—240mm活塞行程—275mm;气缸排列—V型50°;喷射方式—直接喷射开式燃烧室;2.增压方式—两个45GP802-1A型废气涡轮增压器,两个水冷式空气冷却器,定压增压;压缩比12.5;3.柴油机标定功率—2650kW;最大运用功率—2427kW;4.最高工作转速(标定转速)—1000r/min;最低空转转速—430r/min;超速停车转速—1120~1150r/min,A型机为1210~1230r/min;柴油机冷却水在+5℃时的最低发火转速—80~ 120r/min;5.进排气阀冷态间隙分别为0.4﹢0.05mm和0.4﹢0.05mm;6.同名气门与横臂接触面≤0.03mm,应无间隙;横轴轴向间隙为0.05~0.40mm;整个供油杠杆系统的总间隙不大于0.60mm;在弹性连接杆处测量整个控制构的阻力应不大于50N;各喷油泵接入后应不大于120N;7.当横轴上最大供油止挡中心线与铅垂线成17°角时,横轴左右臂中心线与铅垂线之间夹角应为13.5°±1°,此时各喷油泵齿杆应在0刻线;8.当喷油泵齿杆在0刻线时,横轴上的触头与紧急停车摇臂触头间的夹角应为27°,喷油泵处于最大供油位时两触头不应接触;9.各喷油泵齿杆刻线差应不大于0.5刻线;10.按下紧急停车按钮时,停车器拉杆须立即落下,其行程应不小于13mm;11.冷却水泵水封允许渗漏量每分钟不超过10滴;12.柴油机供油提前角应为—A型机为25°,B型机21°;13.弹性支承支承螺栓的螺母与垫圈应有5±0.5mm间隙;14.最大供油止挡封定功率—2510±4kW(3420-10PS);15.柴油机曲轴箱防爆门弹簧组装高度—83-0.5﹢1.5mm;防爆门不许有渗漏;16.各油水管路每处法兰橡胶石棉垫片的厚度≤6mm,总数不超过4片;17.压缩室间隙应为3.8~4.0mm;压缩压力430r/min时为2.65~2.84MPa;爆发压力不大于11.96MPa;18.增压压力不小于130kPa;中冷后的空气温度不大于65℃;排气温度支管小于510℃,总管小于600℃;19.主轴承间隙为0.2~0.25mm;连杆轴承间隙为0.15~0.24mm;20.曲轴箱压力不大于200Pa;21.主轴颈的直径为Φ220﹣0.03mm;连杆轴颈的直径为Φ195﹣0.03mm;芯部空腔孔径为Φ80mm;曲柄臂上钻有Φ20mm的油孔;三.蓄电池1.中修时,蓄电池对地绝缘电阻Rx应不低于17000Ω;小修互换时应不低于8000Ω;不互换时不低于3000Ω;2.中修时应不低于额定容量的80%;小修时不低于额定容量的70﹪;3.蓄电池各接线板、极柱有效导电面积减少不得大于10%;4.蓄电池的液面高度:DG—420:5~10mm;NG—462:10~20mm;5.蓄电池的漏电量不超40mA;6.夏季比重为1.24~1.25;冬季比重为1.26~1.27;单节电压不低于1.85V;应在2V以上;运用机车比重应大于1.20;7.起机时蓄电池最大放电电流可达2000A,电压由96V降至40V,刚起动后的充电电流约为40~60A,经过20分钟左右,充电电流下降至20~30A;8.蓄电池各接线、极柱有效导电面积减少不得大于10%;四.电机1.主发电机(1)炭刷压力值应在20~25N范围内;刷盒与滑环之间的距离应在2~5mm范围内;(2)炭刷与滑环的接触应不小于炭刷截面积的80%;(3)轴承润滑油用量约800克;环境温度为40℃时,轴承温升应不超过55℃;2.牵引电动机(1)炭刷高度不小于原高度的1/2,牵引电机为2/5,炭刷表面有掉角不超过10%,接触面积不小于80%;(2)刷盒底面与换向器表面之间的距离为2~4mm;电刷外端面与换向器升高片端面的距离为2.5~6mm;弹簧压力为45±5N;(3)云母槽厚度为1.2mm,深度为1~1.5mm,换向器两侧倒角0.5345°;(4)炭刷报废限度为30mm;有标记的按标记;电刷刷辫截面损失≤10%;(5)电机两端轴承清洗后的一次加油量为:换向器端200g,传动端400g;建议机车从2万公里开始,每走行2万公里,换向器端添油10~15g,传动端轴承添油20~25g;(6)牵引电动机轴承温升不超过55℃;3.启动发电机(1)云母槽深度为1~1.5mm,刷盒底面与换向器表面的距离为2~5mm,电刷内端面与换向器升高片端面的距离为7~10mm;(2)电刷报废高度为25mm;(3)正常工作的轴承有均匀的嗡嗡声,允许温升为55℃,轴承腔内的润滑油不得超过腔内空间的1/2,不得少于腔内空间的1/3,若少于1/3要注入要求牌号的润滑脂;4.感应子励磁机(1)环境温度为40℃,其温升不应超过55℃,油脂装填量:传动端140g,非传动端为170g,电机大修时轴承必须更换;五.电器1.刀闸开关的动刀片与刀夹接触导面或接触线应在80%以上,且夹紧力适当;2.刀闸刀片的缺损沿宽度不超过原形尺寸的10%;3.各导线(电机、电器内部联线及电路布线)线芯或编织线的断股比例不大于10%;4.电空阀与风动电器在637kPa风压下不得泄漏,在368kPa风压下应能正常动作;5.各种直流电磁操动电器的操作线圈在0.7倍额定电压时能可靠动作,其释放电压不小于额定电压的5%;6.电器触头的厚度中修时不小于原形尺寸的2/3,小修时不小于原形尺寸的1/2,主触头接触面积不小于75%;六.车钩及缓冲装置1.车钩开、闭状态良好,作用灵活;2.测量车钩的开度(钩舌与钩腕内侧面的距离从最小处测量)满开位为220~245mm(原形为220~235mm);锁闭位为110~127mm(原形为112~122mm);3.车钩锁闭位时,钩舌在推拉状态下,钩舌销应能取出和安装;4.车钩高度:段修时为845~880mm;小修机车为820~890mm;5.钩舌与钩锁铁的侧面间隙为1~3mm(允许堆焊);6.钩锁铁与钩舌接触面须平直,接触面积不小于40%;高度不少于40mm;7.钩体防跳台和连接杆或钩锁铁的作用须良好;防跳凸台高度为18~19mm;8.钩舌与钩体的下承力面应接触良好;9.车钩在锁闭位,钩锁铁向上的活动量为5~15mm;10.钩舌销与钩耳间隙不得大于1mm;11.钩舌内侧与钩锁铁接触面磨耗不得大于7mm;12.钩尾销与销孔的间隙不得大于1.5mm;套与销子的椭圆度不得大于1mm;13.钩体下磨耗板磨耗量不得大于1mm;检查钩尾框的磨耗状态。

2013年8月前言根据《东风4型内燃机车段修规程》（铁道部铁机［1993］44号）、《铁道部机车验收工作规定》（铁运【2007】109号）文件以及工艺实际执行情况。

为了满足机车检修要求，保证东风4型内燃机车小辅修检修工作的顺利进行，提高检修工作管理，重新对《东风4B型内燃机车小辅修工艺范围》进行修订。

参与本工艺编写修订人员：刘仲铭、岳利众、龙国沅、何永根、王铁锋、孙光明、南海军、全永乾、黄水泉、王佩荣。

参与审定人员：封力民、彭三友、张焕池、朱捷东、肖悦科、叶杏青、皮卫东、吕晏先、蒋运春。

1. 范围本标准规定了东风4B型内燃机车小、辅修范围标准。

2. 引用标准《东风4型内燃机车段修规程》（铁机［1993］44号）3. 清洁度本工艺清洁度标准采用《内燃机车通用保洁标准》一级清洁度：以绸布或绉纸擦拭无污迹；二级清洁度：以不脱纤维的白布擦拭无污迹、油垢；三级清洁度：以手擦拭，手上无污染；四级清洁度：目视检查无油垢、污渍、积炭、尘埃；五级清洁度：目视无成片污迹。

4. 本工艺涉及到探伤按探伤工艺、范围执行。

目录一、DF4型内燃机车小辅修互换范围......................................... - 1 -二、DF4型内燃机车小辅修范围............................................... - 2 - （一）柴油机部分......................................................... - 2 -（二）辅助传动部分 ..................................................... - 6 -（三）电机电器仪表部分 ................................................. - 9 -................................................................. - 9 -................................................................ - 13 -................................................................ - 13 - （四）走行部部分...................................................... - 15 -（五）制动部分........................................................ - 18 -三、DF4B型机车辅小修探伤范围........................................... - 20 -四、DF4B型机车辅小修保养范围........................................... - 21 -五、DF4B机车辅小修防火整治范围......................................... - 23 -六、机车加改及行安装备 ................................................ - 25 -1. 机车视频监控记录装置......................................... - 25 -2. JK00430走行部监测装置....................................... - 25 -3. 轴温报警装置................................................. - 26 -4. 机车防弛缓报警装置........................................... - 27 -5. 机车欠风压报警装置........................................... - 27 -6. 机车就餐设备................................................. - 28 -7. 机车限鸣装置................................................. - 29 -................................................................ - 30 -................................................................ - 33 -10 TSKZ型机车撒砂控制装置...................................... - 34 -七、各修程机车质量保质期................................................ - 37 -一、DF4型内燃机车小辅修互换范围小、辅修互换的配件应按段规、按工艺进行检修，经检验合格方准许装车使用。

DF4DD型内燃机车车上部分电器、线
路检修工艺
一、主要工艺装备
万用电表
500V、1000V兆欧表，毫欧表
大线端子压接器
电烙铁
电热鼓风机、双臂电桥或TZ检测仪
常用电工工具
酒精、毛刷
二、基本技术要求
(一)导线无过热、烧损、绝缘老化变质，线芯或编织软线的断股数不许超过原股数的10％。

(二)各部应清洁，绝缘良好，紧固组件齐全，安装牢固，接线正确并牢固。

(三)线号、标牌及符号齐全、完整、清晰。

(四)油、风管路畅通，辅助设施作用良好。

(五)绝缘
1、主回路对地绝缘电阻(用1000伏兆欧表测量)不小于0．5兆欧。

2、主、辅回路之间绝缘电阻(用1000伏兆欧表测量)不小于0．5兆欧。

3、辅助回路对地绝缘电阻(用500伏兆欧表测量)不小于O．25兆欧。

注：绝对湿度超过16克／立方米和有缓霜时，主电路对地和主、辅回路之间的绝缘电阻应不小于O．3兆欧，辅助回路对地绝缘电阻应不小于O．1兆欧。

（六)按机车电器动作试验工艺要求，进行电器动作试验。

备注：本工艺以车上电器、电线路检修为主，下车各电器检修，按各检修工艺执行。

三、检修工序流程图
四、安全控制措施
1、汽油等易燃品应存放好，禁止烟火。

2、使用设备测试时，应熟悉其性能．并遵守有关安全操作规定。

五、检修工艺步骤。

东风4C型内燃机车大修规程东风 4C 型内燃机车大修规程目录1 总则..............................................................2 2 管理 ..............................................................3 3．柴油机...........................................................5 4 辅助及预热装置 ...................................................17 5.承载车体及转向架.................................................20 6 制动及空气系统...................................................24 7.电机.............................................................27 8 电器及电气线路...................................................37 9. 辅助传动装置....................................................43 10.齿轮及轴承......................................................45 11.机车总装、负载试验及试运........................................46 12.大修限度表使用说明及大修限度表..................................51 13.大修零件探伤范围................................................621东风 4C 型内燃机车大修规程1 总则1.1 机车大修必须贯彻为铁路运输服务的方针。

东风4型内燃机车机车检查各部限度及标准一.机车总体1.功率在标准状况下柴油机的持续功率—3600PS(马力);2.装车功率—3420-10 PS;电阻制动轮周功率—3000PS(2316KW);3.轮径—1050mm(原型轮);轴重—23±3﹪T;通过最小曲线半径—145m;4.整备重量—138T;燃油储备量—9000L(约7.5T);机油储备量—1.2T;冷却水储备量—1.2T;沙箱储量—0.8T;5.传动比:客运机车60/16=3.75(71/21=3.38);货运机车63/14=4.5;6.最大速度—客120km/h;货100km/h;持续速度—客28.5km/h;货21.6km/h;7.起动牵引力—客327.5kN;货435kN;持续牵引力—客243kN;货运324kN;8.车钩衔接线间距离—21100mm;机车最大高度—4755m机车最大宽度—3309mm;9.车钩中心线距轨面高度—880±10mm;转向架中心距—12000mm固定轴距—3600mm;全轴距—15600mm;前后旁承间距—1800mm;10.燃油消耗率—不大于217g/(kW2h)(标定功率和标定转速时);机油消耗率—不大于3.5g/(kW2h);二.柴油机1.型号—16V240ZJB;循环特性—四冲程;气缸数—16;气缸直径—240mm活塞行程—275mm;气缸排列—V型50°;喷射方式—直接喷射开式燃烧室;2.增压方式—两个45GP802-1A型废气涡轮增压器,两个水冷式空气冷却器,定压增压;压缩比12.5;3.柴油机标定功率—2650kW;最大运用功率—2427kW;4.最高工作转速(标定转速)—1000r/min;最低空转转速—430r/min;超速停车转速—1120~1150r/min,A型机为1210~1230r/min;柴油机冷却水在+5℃时的最低发火转速—80~ 120r/min;5.进排气阀冷态间隙分别为0.4﹢0.05mm和0.4﹢0.05mm;6.同名气门与横臂接触面≤0.03mm,应无间隙;横轴轴向间隙为0.05~0.40mm;整个供油杠杆系统的总间隙不大于0.60mm;在弹性连接杆处测量整个控制构的阻力应不大于50N;各喷油泵接入后应不大于120N;7.当横轴上最大供油止挡中心线与铅垂线成17°角时,横轴左右臂中心线与铅垂线之间夹角应为13.5°±1°,此时各喷油泵齿杆应在0刻线;8.当喷油泵齿杆在0刻线时,横轴上的触头与紧急停车摇臂触头间的夹角应为27°,喷油泵处于最大供油位时两触头不应接触;9.各喷油泵齿杆刻线差应不大于0.5刻线;10.按下紧急停车按钮时,停车器拉杆须立即落下,其行程应不小于13mm;11.冷却水泵水封允许渗漏量每分钟不超过10滴;12.柴油机供油提前角应为—A型机为25°,B型机21°;13.弹性支承支承螺栓的螺母与垫圈应有5±0.5mm间隙;14.最大供油止挡封定功率—2510±4kW(3420-10PS);15.柴油机曲轴箱防爆门弹簧组装高度—83-0.5﹢1.5mm;防爆门不许有渗漏;16.各油水管路每处法兰橡胶石棉垫片的厚度≤6mm,总数不超过4片;17.压缩室间隙应为3.8~4.0mm;压缩压力430r/min时为2.65~2.84MPa;爆发压力不大于11.96MPa;18.增压压力不小于130kPa;中冷后的空气温度不大于65℃;排气温度支管小于510℃,总管小于600℃;19.主轴承间隙为0.2~0.25mm;连杆轴承间隙为0.15~0.24mm;20.曲轴箱压力不大于200Pa;21.主轴颈的直径为Φ220﹣0.03mm;连杆轴颈的直径为Φ195﹣0.03mm;芯部空腔孔径为Φ80mm;曲柄臂上钻有Φ20mm的油孔;三.蓄电池1.中修时,蓄电池对地绝缘电阻Rx应不低于17000Ω;小修互换时应不低于8000Ω;不互换时不低于3000Ω;2.中修时应不低于额定容量的80%;小修时不低于额定容量的70﹪;3.蓄电池各接线板、极柱有效导电面积减少不得大于10%;4.蓄电池的液面高度:DG—420:5~10mm;NG—462:10~20mm;5.蓄电池的漏电量不超40mA;6.夏季比重为1.24~1.25;冬季比重为1.26~1.27;单节电压不低于1.85V;应在2V以上;运用机车比重应大于1.20;7.起机时蓄电池最大放电电流可达2000A,电压由96V降至40V,刚起动后的充电电流约为40~60A,经过20分钟左右,充电电流下降至20~30A;8.蓄电池各接线、极柱有效导电面积减少不得大于10%;四.电机1.主发电机(1)炭刷压力值应在20~25N范围内;刷盒与滑环之间的距离应在2~5mm范围内;(2)炭刷与滑环的接触应不小于炭刷截面积的80%;(3)轴承润滑油用量约800克;环境温度为40℃时,轴承温升应不超过55℃;2.牵引电动机(1)炭刷高度不小于原高度的1/2,牵引电机为2/5,炭刷表面有掉角不超过10%,接触面积不小于80%;(2)刷盒底面与换向器表面之间的距离为2~4mm;电刷外端面与换向器升高片端面的距离为2.5~6mm;弹簧压力为45±5N;(3)云母槽厚度为1.2mm,深度为1~1.5mm,换向器两侧倒角0.5345°;(4)炭刷报废限度为30mm;有标记的按标记;电刷刷辫截面损失≤10%;(5)电机两端轴承清洗后的一次加油量为:换向器端200g,传动端400g;建议机车从2万公里开始,每走行2万公里,换向器端添油10~15g,传动端轴承添油20~25g;(6)牵引电动机轴承温升不超过55℃;3.启动发电机(1)云母槽深度为1~1.5mm,刷盒底面与换向器表面的距离为2~5mm,电刷内端面与换向器升高片端面的距离为7~10mm;(2)电刷报废高度为25mm;(3)正常工作的轴承有均匀的嗡嗡声,允许温升为55℃,轴承腔内的润滑油不得超过腔内空间的1/2,不得少于腔内空间的1/3,若少于1/3要注入要求牌号的润滑脂;4.感应子励磁机(1)环境温度为40℃,其温升不应超过55℃,油脂装填量:传动端140g,非传动端为170g,电机大修时轴承必须更换;五.电器1.刀闸开关的动刀片与刀夹接触导面或接触线应在80%以上,且夹紧力适当;2.刀闸刀片的缺损沿宽度不超过原形尺寸的10%;3.各导线(电机、电器内部联线及电路布线)线芯或编织线的断股比例不大于10%;4.电空阀与风动电器在637kPa风压下不得泄漏,在368kPa风压下应能正常动作;5.各种直流电磁操动电器的操作线圈在0.7倍额定电压时能可靠动作,其释放电压不小于额定电压的5%;6.电器触头的厚度中修时不小于原形尺寸的2/3,小修时不小于原形尺寸的1/2,主触头接触面积不小于75%;六.车钩及缓冲装置1.车钩开、闭状态良好,作用灵活;2.测量车钩的开度(钩舌与钩腕内侧面的距离从最小处测量)满开位为220~245mm(原形为220~235mm);锁闭位为110~127mm(原形为112~122mm);3.车钩锁闭位时,钩舌在推拉状态下,钩舌销应能取出和安装;4.车钩高度:段修时为845~880mm;小修机车为820~890mm;5.钩舌与钩锁铁的侧面间隙为1~3mm(允许堆焊);6.钩锁铁与钩舌接触面须平直,接触面积不小于40%;高度不少于40mm;7.钩体防跳台和连接杆或钩锁铁的作用须良好;防跳凸台高度为18~19mm;8.钩舌与钩体的下承力面应接触良好;9.车钩在锁闭位,钩锁铁向上的活动量为5~15mm;10.钩舌销与钩耳间隙不得大于1mm;11.钩舌内侧与钩锁铁接触面磨耗不得大于7mm;12.钩尾销与销孔的间隙不得大于1.5mm;套与销子的椭圆度不得大于1mm;13.钩体下磨耗板磨耗量不得大于1mm;检查钩尾框的磨耗状态。

东风4B型内燃机车大修规程中华人民共和国铁道部东风 4B 型内燃机车大修规程目录1 总则..............................................................2 2 管理..............................................................3 3 柴油机............................................................5 4 辅助及预热装置...................................................15 5 承载车体及转向架.................................................18 6 制动及空气系统...................................................22 7 电机.............................................................25 8 电器及电气线路...................................................34 9 辅助传动装置.....................................................40 10 齿轮及轴承......................................................42 11 机车总装,负载试验及试运........................................43 12 大修限度表使用说明及大修限度表 ..................................48 13 大修零件探伤范围................................................581东风 4B 型内燃机车大修规程1 总则1.1 机车大修必须贯彻为铁路运输服务的方针.机车大修的任务在于恢复机车的基本性能, 以保证铁路运输的需要. 1.2 机车大修和段修是机车修理中互相衔接的组成部分,机车大修要为段修打好基础.机 车大修必须贯彻"质量第一"和"预防为主"的方针,必须按规定进行检查和修理.机车 修理单位对大修机车质量应负全部责任. 1.3 机车大修要坚持统一管理的方针.在计划预防修的前提下,逐步实施基本修加状态修. 要积极推行配件标准化,系列化,通用化和修理新工艺,以达到不断提高机车大修质量, 提高劳动生产效率,缩短机车在修停时,降低修理成本. 1.4 机车大修周期由铁道部决定.根据当前机车生产,运用及检修水平,东风 4B 型内燃机 车检修周期结构和大修里程规定为: 机车检修周期结构:大修(新造)---中修---中修---大修; 机车大修间隔里程:(80 万±10 万)km; 凡需延期或提前入承修单位做大修的机车,由铁路局提出申请,报铁道部批准. 1.5 本规程系东风 4B 型内燃机车大修和验收的依据.机车大修中遇有与本规程和其它有关 技术标准中均无明确规定的技术问题时,由承修单位制定暂行技术文件征得承验验收室同 意后报铁道部技术主管部门核批,以部批意见作为验收依据. 1.6 本规程中的限度表,零件探伤范围表与条文具有同等效力. 1.7 本规程解释权在铁道部.2东风 4B 型内燃机车大修规程2 管理2.1 分级管理与计划机车大修工作实行统一领导,分级管理的原则. 2.1.1 铁道部负责组织制定和修订机车大修规程,审核批准机车大修计划,统一组织机车 大修招标和安排局做大修. 2.1.2 铁路局根据机车走行公里或运用时间,技术状态和大修周期编制机车大修计划,签 定机车大修合同,按合同组织机车入承修单位;并将机车履历簿,机车检修技术状态书资 料提交承修单位及驻承修单位承验验收室. 2.1.3 承修单位编制并执行机车及大部件大修工艺,合理安排作业进度.按计划完成机车 大修任务.2.2 入承修单位2.2.1 机车回送入承修单位 2.2.1.1 大修机车应按合同规定的时间及时回送入承修单位.机车回送须按铁道部机车运 用管理规程的有关规定办理. 2.2.1.2 大修机车回送入承修单位时应保证运用状态.入承修单位机车所有零部件须齐全, 未经铁道部批准或承修单位同意,不许任意拆换.如发生上述现象,经承修单位与承验验 收室和送车单位代表共同确认(如送车单位代表不在,由承验验收室负责),另行计价处理. 2.2.2 机车送承修单位后需做的工作 2.2.2.1 承修单位组织有关人员,会同承验验收室和送车单位代表共同做好接车鉴定记录, 并由送车单位代表带回一份记录交机务段. 2.2.2.2 机车履历簿和机车检修技术状态书等资料,须在机车入承修单位时由送车单位代 表一并交给承修单位. 2.2.2.3 机车入承修单位时,须将机车规定配备的工具,备品等带齐入承修单位,由送车 单位代表委托承修单位代管.确需补充的工具,备品须提出申请计划,出承修单位时由承 修单位补齐,另行计价. 2.2.2.4 机车在承修单位变更配属时,承修单位按原合同交接车,修理竣工后由原配属单 位与新配属单位交接,承修单位提供方便. 2.2.2.5 承修单位做好机车送,接人员的接待和生活安排及管理工作.送,接人员在承修 单位期间要遵守承修单位的工作,学习和生活等制度.2.3 修理2.3.1 机车互换修规定 2.3.1.1 机车大修以承载式车体为基础进行配件互换修,在相同结构下,尽量考虑相邻大 修修程的柴油机互换.机组和大部件,如柴油机,柴油机各附属装置,增压器,空压机, 变速箱,静液压泵和马达,同步主发电机,牵引电动机,起动发电机,励磁机,转向架, 轮对等须成套互换.互换件须统一编号,并将技术状态,检修处所,检修记录记入相应的 大部件履历簿中. 2.3.1.2 互换的零部件须符合标准化,通用化,系列化和本规程的要求,保证质量.结构 不统一,不标准的零部件不许互换. 2.3.1.3 对部文规定的加装改造项目,必须按规定执行,并纳入检修及验收范围;对铁路 局自行加装改造或试验项目,由铁路局和承修单位协商,在签订修理合同中作出规定,并 通知承验验收室. 2.3.2 机车大修采用新技术,新结构,新材料时的规定 2.3.2.1 须考虑成批生产的可能性和便于使用,维修,并在保证行车安全的前提下,提高 机车的性能,延长部件的使用寿命. 2.3.2.2 需经装车试验的项目,按铁道部颁发的《机车技术管理规则》中有关规定办理. 2.3.3 机车使用代用材料配件时的规定 2.3.3.1 凡属标准件(国标,部标),通用件等影响互换的零部件,须报部批准. 2.3.3.2 需变更原设计材质和规格者,须在保证产品质量的前提下,按有关规定办理.2.4 出承修单位3东风 4B 型内燃机车大修规程机车修竣经承验验收室签发机车竣工验收记录后,由承修单位按规定办理机车回送手 续,并在四十八小时之内离开承修单位.承修单位须将填写完整的机车履历簿等资料交接 车单位代表带回机务段.2.5 质量保证期机车大修后自出承修单位之日起,在正常运用,保养和维修条件下,承修单位须保证: 2.5.1 在运行 90 万公里或 7 年内: a) 承载式车体新切换部分不发生裂纹; b) 转向架新切换部分不发生裂纹; c) 柴油机新机体不发生裂纹; d) 柴油机新曲轴不发生断裂; e) 蓄电池不发生质量问题. 2.5.2 在运行 30 万公里或 30 个月(包括中修解体)内: a) 车体,转向架构架,牵引从动齿轮,不发生折损和破裂;轮箍不发生崩裂及组装不 当的松弛; b) 车轴,轮心不发生裂纹; c) 柴油机机体,曲轴,凸轮轴,连杆,活塞组,缸套和所有齿轮不发生裂纹,破损; d) 联轴节,减振器,主机油泵及其传动装置,机油热交换器,静液压热交换器,冷却 单节,通风机,万向轴,传动轴,增压器,中冷器,冷却风扇,静液压泵和马达不发 生折损和裂纹;柴油机大,小油封不漏油;油底壳垫片不发生破裂;增压器转子不发 生固死; e) 所有滚动轴承不发生裂纹,折损和剥离; f) 柴油机轴瓦不发生裂纹,折损(碾瓦除外); g) 同步主发电机,牵引电动机须正常工作,不发生损坏; h) 主整流柜整流元件不发生击穿. 2.5.3 在运行 15 万公里或 15 个月内: a) 柴油机轴瓦不发生碾瓦; b) 励磁机,起动发电机须正常工作, 不发生损坏. 2.5.4 在上述规定以外的项目,须保证运用 6 万公里或 6 个月.4东风 4B 型内燃机车大修规程3 柴油机3.1 机体,连接箱,机座支承,油底壳,曲轴箱防爆门及盘车机构3.1.1 机体与连接箱的检修要求 3.1.1.1 彻底清洗机体与连接箱,机体内部润滑油管路须清洁畅通;主机油道须进行 1MPa 水 压试验,保持 20min 不许渗漏;机体与连接箱不许有裂纹,安装密封平面不许损伤. 3.1.1.2 机体气缸套的安装面与机体底座面不许碰伤,气缸套安装面及机体底座面须平整. 3.1.1.3 主轴承螺栓与螺母,气缸盖螺栓与螺母,横拉螺钉与主轴承盖不许有裂纹,螺纹不许 有断扣,毛刺及碰伤,螺纹与杆身过渡圆弧处不许有划痕,横拉螺钉须重新镀铜. 3.1.1.4 连接箱与机体及同步主发电机的接触面有碰伤,毛刺等缺陷时,凸出平面部分须 修整. 3.1.2 机体总成要求 3.1.2.1 机体气缸盖螺栓不许松缓,延伸,以 800Nm 力矩扭紧,螺栓座面与机体气缸顶面 间,0.03mm 塞尺不许塞入;螺栓与机体顶面的垂直度公差为φ1.0mm;机体的气缸盖螺栓孔及 其它螺纹孔允许做扩孔镶套处理,但螺纹孔须保持原设计尺寸.机体的气缸盖螺栓孔允许作 扩孔单配栽丝处理. 3.1.2.2 主轴承盖与机体配合侧面用 0.03mm 塞尺检查,塞入深度不许超过 10mm. 3.1.2.3 主轴承螺母与主轴承盖接合处,主轴承螺母与主轴承座接合处,0.03mm 塞尺不许塞 入. 3.1.2.4 机体各主轴承孔轴线对 1,9 位孔的公共轴线的同轴度为φ0.14mm,相邻两孔轴线的 同轴度为φ0.08mm. 3.1.2.5 机体曲轴止推面对主轴承孔公共轴线的垂直度为 0.05mm;内外侧止推环按曲轴止推 面磨修量与止推轴承座宽度配制,并记入履历簿. 3.1.2.6 机体与连接箱组装后,其结合面须密贴,用 0.05mm 塞尺检查,允许有不贯通的间隙 存在. 3.1.2.7 机体凸轮轴孔的同轴度在全长内为φ0.40mm,相邻两孔轴线的同轴度为φ0.12mm. 3.1.3 机座支承的检修要求 3.1.3.1 清洗机座支承,检查并消除裂纹. 3.1.3.2 橡胶减振元件须更新. 3.1.4 油底壳的检修要求 清洗油底壳,有裂纹时允许挖补或焊修,然后进行渗水试验,保持 20min 不许渗漏. 3.1.5 曲轴输出端轴颈与密封盖的单侧径向间隙为 0.6~0.8mm,任意相对单侧径向间隙差不 许大于 0.1mm.自由端密封盖其内孔与泵主动齿轮轴颈的径向间隙要求为:上部比下部大 (0.2±0.02)mm,左,右允差 0.03mm. 3.1.6 曲轴箱防爆门检修要求 曲轴箱防爆门弹簧组装高度为 83 0.5 mm,组装后盛柴油试验无泄漏. 3.1.7 盘车机构检修要求 盘车机构各零件不许有裂纹,转动灵活,作用良好.+1.53.2 曲轴,轴瓦,联轴节,减振器3.2.1 曲轴的检修要求 3.2.1.1 曲轴须拆除附属装置及全部油封,清洗内油道. 3.2.1.2 曲轴不许有裂纹;主轴颈, 曲柄销及其过渡圆角表面上不许有剥离, 烧损及碰伤;对应 于大油封轴颈处的磨耗大于 0.1mm 时,须恢复原形尺寸. 3.2.1.3 铸铁曲轴轴颈超限时,可按表 3-1 进行等级修,并经氮化处理. 在同一曲轴上,同名轴颈 的等级须相同;在磨修中发现铸造缺陷时,按原设计铸造技术条件处理;钢曲轴可按表 3-2 进 行等级修,同名轴颈的等级须相同;止推面对曲轴 1,5,9 位主轴颈公共轴线的端面圆跳动为 0.05mm;允许对止推面的两侧进行等量磨修,单侧磨量不许大于 0.8mm(与原形比较).5东风 4B 型内燃机车大修规程表 3-1 铸铁曲轴磨修等级 0 级别 名称 主轴颈 曲柄销 φ220.00 0.0290 010 0单位:mm 2 φ219.00 0.0290 0φ219.50 0.029 φ194.50 0.029φ195.00 0.029φ194.00 0.029表 3-2 钢曲轴磨修等级 名称 主轴颈 级别 0 1 2 3 4 5 6 φ220.00 0.0290 0 0 0 0 0 0单位:mm 曲柄销 φ195.00 0.0290 0 0 0 0 0 0φ219.75 0.029 φ219.50 0.029 φ219.25 0.029 φ219.00 0.029 φ218.75 0.029 φ218.50 0.029φ194.75 0.029 φ194.50 0.029 φ194.25 0.029 φ194.00 0.029 φ193.75 0.029 φ193.50 0.0293.2.1.4 按图纸要求方法测量各主轴颈对 1, 9 位主轴颈公共轴线的径向圆跳动为 0.15mm; 5, 相邻两轴颈径向圆跳动为 0.05mm;联轴节和减振器安装轴颈对曲轴上述公共轴线的径向圆 跳动为 0.05mm. 3.2.1.5 曲柄销轴线对曲轴轴线的平行度在曲柄销轴线的全长内为φ0.05mm. 3.2.1.6 油腔用机油进行压力为 1MPa 的密封试验,保持 10min 不许泄漏. 3.2.1.7 曲轴更换平衡块,螺钉等零件后,须进行动平衡试验,不平衡量不大于 1500gcm. 3.2.2 弹性联轴节的检修要求 3.2.2.1 联轴节须拆盖分解,清洗干净. 3.2.2.2 花键轴,弹簧片,齿轮盘和主从动盘不许有裂纹. 3.2.2.3 弹簧片磨耗超过 1mm 时须更换,花键槽磨耗不许超过 1mm. 3.2.2.4 更新全部密封圈. 3.2.2.5 组装后须进行动平衡试验,不平衡量不许大于 750gcm. 3.2.2.6 用机油进行压力为 0.8MPa 的密封试验,保持 30min 不许泄漏. 3.2.3 减振器的检修要求 3.2.3.1 解体清洗,各零件不许有裂纹. 3.2.3.2 允许用簧片厚度调整间隙. 3.2.3.3 更新硅油. 3.2.4 主轴瓦,连杆瓦的检修要求 按曲轴轴颈的等级修级别,主轴瓦,连杆瓦全部更换相应级别的新瓦.3.3 活塞连杆组3.3.1 活塞组的检修要求 3.3.1.1 活塞组更新(活塞销除外). 3.3.1.2 活塞销的检修要求 a) 清洗,不许有裂纹; b) 活塞销磨耗超限允许镀铬修复,但镀层厚度不许大于 0.2mm; c) 活塞销上的油堵不许松动,并作 0.4MPa 油压试验,保持 5min 无泄漏. 3.3.1.3 同台柴油机须使用同种活塞,其质量差不许超过 0.3kg. 3.3.2 连杆的检修要求 3.3.2.1 清洗,连杆体和连杆盖不许有裂纹,连杆体与连杆盖的齿形接触须良好.紧固后,每一 齿形的接触面积不许小于 60%,连杆螺钉孔螺纹不许有断扣,毛刺与碰伤.6东风 4B 型内燃机车大修规程3.3.2.2 连杆小端衬套不许松动;更换不良和磨耗超限的连杆小端衬套,衬套配合过盈量须符 合原设计要求,止动销的位置须相应转过 30°. 3.3.2.3 连杆小端孔(带套)轴线对大端瓦孔轴线的平行度须符合原设计要求.更换衬套时,须 测量连杆体大,小端孔轴线的平行度,其值须符合原设计要求. 3.3.2.4 连杆螺钉全部更新. 3.3.2.5 同台柴油机须使用同种连杆,且连杆组质量差不许超过 0.3kg. 3.3.3 活塞连杆组装要求 同台柴油机活塞连杆组质量差不许超过 0.3kg.3.4 气缸套3.4.1 缸套全部更新. 3.4.2 水套的检修要求 3.4.2.1 清洗,去除水垢,焊缝和其它部位不许有裂纹. 3.4.2.2 上,下导向支承面不许有腐蚀,锈斑和拉伤,内孔水腔处穴蚀深度不许超过 2mm, 进水孔不许有穴蚀. 3.4.2.3 更新密封圈. 3.4.3 缸套,水套组装要求 3.4.3.1 缸套,水套间配合间隙须符合设计要求. 3.4.3.2 气缸套水腔须进行 0.5MPa 的水压试验,保持 5min 不许泄漏.3.5 气缸盖及其附件3.5.1 气缸盖检修要求 3.5.1.1 清洗,去除积炭和水垢,不许有裂纹. 3.5.1.2 排气门导管全部更新(间隙值按限度表执行),进气门导管及进,排气横臂导杆超限更 新,与气缸盖孔的配合须符合原设计要求. 3.5.1.3 气缸盖底面须平整,允许切修,但此面距气缸盖燃烧室面不许小于 4.5mm. 3.5.1.4 组装后,水腔须进行 0.5MPa 的水压试验,保持 5min 不许泄漏或冒水珠;燃烧室面不许 有裂纹. 3.5.1.5 气门座更新. 3.5.1.6 气门全部更新. 3.5.1.7 气门弹簧不许有变形,裂纹,其自由高度与特性须符合设计要求. 3.5.1.8 更新密封圈. 3.5.1.9 摇臂及横臂的检修须达到: a) 不许有裂纹; b) 调节螺钉,摇臂压球和横臂压销不许松动并不许有损伤与麻点; c) 油路畅通,清洁. 3.5.1.10 推杆,挺柱检修要求 a) 挺柱头,滚轮轴不许松动 ,挺柱头与滚轮不许有损伤与麻点; b) 推杆允许冷调校直,不许有裂纹,其球窝不许有拉伤和凹坑; c) 挺柱弹簧不许变形,裂纹,其自由高度及特性须符合设计要求; d) 更新密封圈. 3.5.2 柴油机示功阀的检修要求 柴油机示功阀不许有裂纹,缺损,螺纹不许乱扣. 3.5.3 气缸盖组装要求 3.5.3.1 摇臂与摇臂轴,横臂与横臂导杆,滚轮与滚轮轴须动作灵活. 3.5.3.2 气门对气缸盖底面凹入量为 1.5～3.0mm. 3.5.3.3 气门与气门座研配后,灌注煤油进行密封性试验,保持 5min 不许泄漏.3.6 凸轮轴3.6.1 凸轮轴检修要求 3.6.1.1 凸轮轴不许弯曲,裂纹;轴颈不许拉伤,磨耗超限须修复;轴端螺纹须良好. 3.6.1.2 允许冷调校直. 3.6.1.3 凸轮工作表面不许有剥离, 凹坑及损伤;凸轮型面磨耗大于 0.15mm 时,允许成形磨修,7东风 4B 型内燃机车大修规程磨修后的表面硬度不许低于 HRC57,升程曲线须符合原设计要求,但配气凸轮基圆半径不许 小于 49.5mm,供油凸轮基圆半径不许小于 44.5mm. 3.6.1.4 允许更换单节凸轮轴. 3.6.1.5 凸轮轴各位轴颈对 1,5,9 位轴颈的公共轴线的径向圆跳动为 0.1mm, 各凸轮相对 于第 1 位(第 9 位)同名凸轮的分度公差为 0.5°.3.7 齿轮传动装置及泵传动装置3.7.1 齿轮传动装置检修要求 3.7.1.1 全部齿轮经检查不许有裂纹,折损,剥离和偏磨, 齿面点蚀面积不许超过该齿面面 积的 10%,硬伤不许超过该齿面面积的 5%. 3.7.1.2 各支架不许有裂纹,破损, 支架轴的轴线对支架安装法兰面的垂直度须符合设计要 求. 3.7.1.3 支架与机体结合面须密贴,在螺钉紧固后,用 0.03mm 塞尺不许塞入. 3.7.1.4 齿轮装配后须转动灵活,标记清晰完整,润滑油路清洁畅通. 3.7.2 泵传动装置检修要求 3.7.2.1 全部清洗,去除油路内的油污. 3.7.2.2 泵支承箱体,泵传动装置支座不许有裂纹,破损.3.8 机油系统3.8.1 主机油泵检修要求 3.8.1.1 解体,清洗,去除油污,泵体,轴承座板,泵盖,轴及齿轮不许有裂纹,齿轮端面及轴 承座板轻微拉伤允许修理. 3.8.1.2 主,从动轴Φ55 对Φ45 轴线的径向跳动为 0.05mm(C1—61—00A 型泵). 3.8.1.3 组装后须转动灵活. 3.8.1.4 若进行主机油泵试验,须达到表 3-3 的要求. 表 3-3 主机油泵试验要求 转 速 压 力 真空度 流 量 减压阀作用压力 名 称 油 温 (℃) ( r/min ) ( kPa ) ( kPa ) ( m3/h ) (kPa) 1510 500 33 95 主机油泵 70～80 550～570 主机油泵在上述油温, 转速条件下,当油压为 0.7MPa 时,运转 5min,检查各结合面及壳壁 不许渗漏. 3.8.2 机油管路检修要求 3.8.2.1 去除油污,经磷化处理后封口. 3.8.2.2 管路开焊允许焊修,焊后须经磷化处理并进行 0.8MPa 油压试验,保持 5min 不许泄漏. 3.8.2.3 更新垫圈及密封件.3.9 冷却水系统3.9.1 水泵检修要求 3.9.1.1 解体,清洗,去除水垢,泵体,主轴,水泵座,中间套筒,吸水盖不许裂纹.泵体允许 焊修,焊后进行 0.7MPa 水压试验,保持 5min 不许泄漏. 3.9.1.2 叶轮不许有裂纹,损伤,允许焊修,叶轮须做静平衡试验,不平衡量不许大于 50gcm. 3.9.1.3 Φ30,Φ38 轴段对轴承挡公共轴线的径向跳动为 0.05mm. 3.9.1.4 更新密封件. 3.9.1.5 水泵组装后须转动灵活. 3.9.1.6 若进行水泵性能试验和泄漏试验,须达到表 3-4 和表 3-5 要求. 表 3-4 水泵性能试验要求 名 称 转速 出水压力 进水真空度 水温 水流量 (m3/h) (r/min) (kPa) (kPa) (℃) 2050 115 高温水泵 ≥200 >10 60～80 1965 100 低温水泵 180±10 18.7～19.3 60～80 表 3-5 水泵泄漏试验要求 出水压力 水温 运转时间8名称转速要求东风 4B 型内燃机车大修规程(r/min) 2200 高温水泵 2150 2060 低温水泵 1965(kPa) 280 290 200 200(℃) 60～80 60～80 60～80 60～80(min) 10 10 10 10各结合面及蜗壳不许渗漏 泄水口漏水不许超过 8 滴/min 各结合面及蜗壳不许渗漏 泄水口漏水不许超过 8 滴/min3.9.2 中冷器检修要求 3.9.2.1 解体,清洗,去除油污,脏物,更新密封件. 3.9.2.2 变形的散热器片须校正. 3.9.2.3 中冷器堵塞管数不许超过总数的 3%. 3.9.2.4 更换的冷却组须进行 0.5MPa 的水压试验,保持 5min 不许泄漏;中冷器须进行 0.3MPa 的水压试验,保持 10min 不许泄漏. 3.9.3 冷却管路检修要求 3.9.3.1 清洗管路,去除水垢. 3.9.3.2 管路开焊允许焊修,焊修后须进行 0.5MPa 水压试验,保持 3min 不许泄漏. 3.9.3.3 更新橡胶密封件.3.10 燃油系统3.10.1 喷油泵检修要求 3.10.1.1 解体,清洗,严禁碰撞. 3.10.1.2 各零件不许有裂纹,剥离和穴蚀,精密偶件不许拉毛,碰伤,齿杆不许弯曲. 3.10.1.3 出油阀偶件φ14mm 处和φ6mm 处的配合间隙分别不许大于 0.02mm 和 0.18mm. 3.10.1.4 柱塞弹簧,出油阀弹簧须符合设计要求. 3.10.1.5 更新密封件. 3.10.2 喷油泵检修后的试验要求 3.10.2.1 柱塞偶件密封性试验 按要求固定偶件相对位置;环境和油温为 (20±2) ℃; 试验用油为柴油与机油的混合油, 其粘度ν=1.013×10-5～1.059×10-5m2/s.将试验用油以(22.0±0.5)MPa的压力充入柱塞顶 部,偶件密封时间须在 6～25s范围内. 3.10.2.2 出油阀偶件密封性试验 用压力为 0.4～0.6MPa 的压缩空气进行密封性试验,10s 渗漏气泡不许超过 5 个. 3.10.2.3 喷油泵供油量试验按表 3-6 进行 表 3-6 喷油泵供油量试验要求 齿条位 凸轮轴转 供油 供油量 备 注 序 号 置刻线 速(r/min) 次数 (mL) 1 12 500±5 250 375±5 同台柴油机各泵油量差不许大于 4mL 2 4 250±5 250 115±15 同台柴油机各泵油量差不许大于 10mL 3 0 0 250±5 250 停油 3.10.3 喷油泵组装后须将柱塞尾端面至泵体法兰支承面间的局面(B 尺寸)刻写在泵体法 兰的外侧面上标牌上. 3.10.4 喷油器的检修要求 3.10.4.1 解体,清洗,严禁碰撞. 3.10.4.2 各零件不许有裂纹,针阀偶件更新. 3.10.4.3 调压弹簧须符合设计要求. 3.10.5 喷油器检修后的试验要求 3.10.5.1 喷油器针阀偶件颈部密封性试验 当室温与油温为(20±2)℃,柴油与机油混合油粘度ν=1.013×10-5～1.059×10-5m2/s,喷 油器的喷射压力调到 35MPa时,油压从 33MPa降至 28MPa所需时间须在 9～55s范围之内,针 阀体密封端面和喷孔处不许滴油. 3.10.5.2 喷雾试验 喷油器的喷射压力调至 26.0 0 MPa 时以每分钟 50～90 次的喷油速度进行喷雾试验,要9+1东风 4B 型内燃机车大修规程求声音清脆,喷射开始和终了明显,雾化良好,不许有肉眼能见到的飞溅油粒,连续不断的 油柱和局部密集的油雾. 3.10.5.3 喷油器针阀偶件座面密封性试验 当喷油器喷射压力为 26.0 0 MPa 时,以每分钟 30 次做慢速喷射,在连续喷油 15 次后,针 阀偶件头部允许有渗漏的油珠,但不许滴下. 3.10.6 燃油管路检修要求 3.10.6.1 解体,清洗,去除油污,按原设计要求对表面进行处理,处理后封口. 3.10.6.2 管接头螺纹不许碰伤. 3.10.6.3 更新垫圈和橡胶件.+13.11 增压系统3.11.1 增压器检修按《内燃机车增压器检修规范(试行)(铁运[2006]128 号文)的要求 》 执行. 3.11.2 进,排气管检修要求 3.11.2.1 解体,清洗,去除油污,烟垢与积炭;各部位不许有裂纹,变形. 3.11.2.2 更新各垫片,橡胶圈,排气管的波纹管. 3.11.2.3 管段的各法兰面须平整(允许加工修整),排气管须进行 0.5MPa 的水压试验,保持 5min 不许泄漏. 3.11.2.4 排气管隔热层须更新.3.12 滤清器3.12.1 燃油精滤器,机油离心滤清器,增压器机油精滤器检修要求 3.12.1.1 解体,清洗,更新密封件及过滤元件. 3.12.1.2 焊修的各滤清器体须进行压力试验: a)燃油精滤器体焊修后进行 0.5MPa 的水压试验,保持 5min 不许泄漏; b)机油离心滤清器座焊修后进行 0.3MPa 的水压试验,内腔进行 0.6MPa 的水压试验,保持 5min 不许泄漏; c)增压器机油滤清器体焊修后进行 0.6MPa 的水压试验,保持 5min 不许泄漏. 3.12.1.3 燃油精滤器检修后,在试验台上用压力为 0.35MPa 的柴油进行密封性试验,保持 3min 不许泄漏. 3.12.1.4 机油离心滤清器转子轴轴颈磨耗量大于 0.5mm时,更换转子轴, 转子轴承与轴颈的 配合间隙须符合原设计;转子组装后须做动平衡试验,不平衡量不许大于 5g.cm;机油离心 滤清器组装后须转动灵活,运转平稳,并进行流量,转速试验.当油温为 75～85℃,油压 3 为 0.65MPa时,流量不许小于 2.1m /h. 3.12.1.5 增压器机油精滤器检修后,在试验台上进行密封性试验.当油压为 0.5MPa 时,保 持 5min 不许泄漏.3.13 调控系统3.13.1 联合调节器检修要求 3.13.1.1 解体,清洗,检查更换过限和破损零件,更新垫片,橡胶件与油封. 3.13.1.2 各滑动,转动表面无拉伤,卡滞. 3.13.1.3 各弹簧的弹力须符合设计要求. 3.13.1.4 飞铁质量差不许超过 0.1g. 3.13.1.5 更新传动轴承,匀速盘轴承和扭力弹簧. 3.13.2 联合调节器组装要求 3.13.2.1 滑阀在中间位置时,柱塞相对于平衡位置,其上,下行程各为(3.2±0.1)mm. 3.13.2.2 柱塞全行程为(6.2±0.1)mm. 3.13.2.3 滑阀在中间位置时,滑阀圆盘上沿与套座下孔上沿重叠尺寸为(1.6±0.1)mm. 3.13.2.4 各杠杆连接处作用灵活可靠,无卡滞. 3.13.2.5 伺服马达行程为(25.0±0.5)mm,并作用灵活. 3.13.2.6 传动花键轴与套的齿形须完整,无拉伤,啃伤及锈蚀,啮合状态须良好. 3.13.3 联合调节器试验要求 3.13.3.1 转速允差:最低,最高转速与相应的名义转速允差±10r/min.10东风 4B 型内燃机车大修规程3.13.3.2 工况变换时,伺服马达杆波动不许超过 3 次,稳定时间不许超过 10s. 3.13.3.3 在稳定工况下,伺服马达杆的抖动量不许大于 0.4mm,拉动量不许大于 0.3mm. 3.13.3.4 当手柄由最低转速位突升至最高转速位时,升速时间为 14～19s;由最高转速位突降 至最低转速位时,降速时间为 17～19s. 3.13.3.5 功率伺服器在 300°转角内转动灵活,从最大励磁位到最小励磁位的电阻变化为 0～ 493Ω. 3.13.3.6 当油温不低于 50℃时,恒压室工作油压在所有工况下均不低于 0.65MPa. 3.13.3.7 在试验过程中,各部位不许渗油,合格后按规定铅封. 3.13.3.8 步进电机须转动灵活,无卡滞. 3.13.4 控制系统检修,调整要求 3.13.4.1 横轴,调节杆须调直,控制机构各元件须安装正确,动作灵活. 3.13.4.2 横轴的轴向窜动量不许大于 0.30mm. 3.13.4.3 最大供油量止挡的中心线与铅垂线间的夹角β为 17°. 3.13.4.4 传动臂中心线与铅垂线间的夹角γ为 13.5°±20'. 3.13.4.5 当喷油泵齿条位于 0 刻线时,横轴上的停车摇臂触头和横轴触头之间夹角α为 27°; 当喷油泵处于最大供油位置时,两触头不许接触. 3.13.4.6 按下停车按钮时,各喷油泵齿条须退到 0 刻线,各喷油泵齿条刻线差不许大于 0.5 刻 线. 3.13.4.7 拉杆上弹性夹头窜销处于深沟槽时,其端部与喷油泵拨叉座径向间隙为 0.5～2.5mm; 处于浅沟槽时,窜销与喷油泵任何部分不许相碰. 3.13.4.8 在弹性连接杆端测量整个控制机构(包括喷油泵齿条)阻力,不许超过 117.7N. 3.13.4.9 整个拉杆系统的总间隙不许大于 0.50mm. 3.13.5 调控传动装置与极限调速器的检修,调整要求 3.13.5.1 各运动部件须动作灵活,准确. 3.13.5.2 停车器杆行程不许小于 13mm. 3.13.5.3 摇臂滚轮与飞锤座间隙为 0.4～0.6mm,在振动条件下,其间隙应无变动. 3.13.5.4 超速停车机构在柴油机转速为 1120～1150r/min 时起作用.3.14 总组装3.14.1 柴油机组装,调整要求 3.14.1.1 气缸套安装后须达到: a)在气缸盖螺母紧固后,水套法兰支承面与机体顶面之间的间隙,用 0.03mm 塞尺不许塞 入; b)气缸套定位刻线对机体上气缸纵向中心线的位置度公差不许大于 1mm; c) 气缸套压装后,距缸套顶面 115mm,300mm,485mm 处的缸套内孔圆度为 0.03mm,圆 柱度为 0.05mm. 3.14.1.2 按从左到右从 1～9 位的顺序分别紧固主轴承螺栓和横拉螺钉,其扭紧力矩(伸长 量)的要求见表 3-7.表 3-7 扭紧力矩栏与伸长量栏的关系是:对于同一紧固零件,若该二栏 同时给出数值,则任取其一值. 表 3-7 紧固主轴承螺栓及横拉螺钉的要求 紧 固 零 件 扭紧力矩 (N 伸长量(mm) m) 1000 0.10 预紧主轴承螺栓的螺母 500 预紧主轴承盖横拉螺钉 — 2000 0.30 紧固主轴承螺栓的螺母 3100 最终紧固主轴承螺栓的螺母 0.6～0.65 1000 最终紧固主轴承盖横拉螺钉 — 3.14.1.3 主轴瓦组装紧固后须达到: a) 同台柴油机各档主轴承油润间隙之差不许大于 0.06mm,相邻两档不许大于 0.03mm; b) 主轴瓦背与机体主轴承孔接触面积不许小于总面积的 60%,用 0.03mm 塞尺不许塞 入. 3.14.1.4 活塞连杆组装须达到:11。

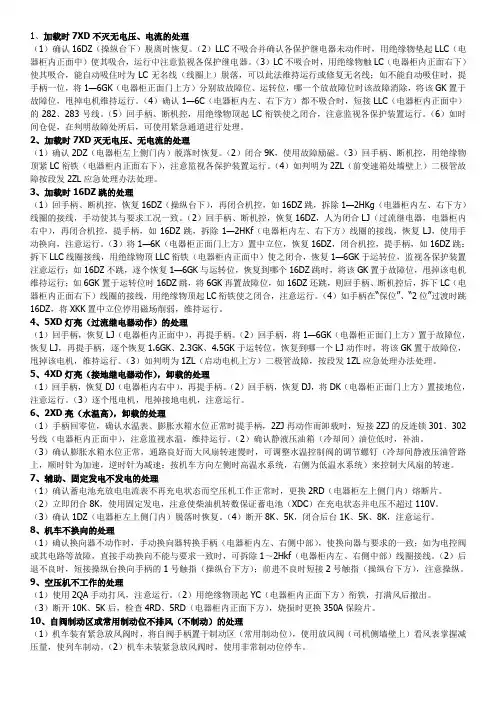

1、加载时7XD不灭无电压、电流的处理（1）确认16DZ（操纵台下）脱离时恢复。

（2）LLC不吸合并确认各保护继电器未动作时，用绝缘物垫起LLC（电器柜内正面中）使其吸合，运行中注意监视各保护继电器。

（3）LC不吸合时，用绝缘物触LC（电器柜内正面右下）使其吸合，能自动吸住时为LC无名线（线圈上）脱落，可以此法维持运行或修复无名线；如不能自动吸住时，提手柄一位，将1—6GK（电器柜正面门上方）分别放故障位、运转位，哪一个放故障位时该故障消除，将该GK置于故障位，甩掉电机维持运行。

（4）确认1—6C（电器柜内左、右下方）都不吸合时，短接LLC（电器柜内正面中）的282、283号线。

（5）回手柄、断机控，用绝缘物顶起LC衔铁使之闭合，注意监视各保护装置运行。

（6）如时间仓促，在判明故障处所后，可使用紧急通道进行处理。

2、加载时7XD灭无电压、无电流的处理（1）确认2DZ（电器柜左上侧门内）脱落时恢复。

（2）闭合9K，使用故障励磁。

（3）回手柄、断机控，用绝缘物顶紧LC衔铁（电器柜内正面右下），注意监视各保护装置运行。

（4）如判明为2ZL（前变速箱处墙壁上）二极管故障按段发2ZL应急处理办法处理。

3、加载时16DZ跳的处理（1）回手柄、断机控，恢复16DZ（操纵台下），再闭合机控，如16DZ跳，拆除1—2HKg（电器柜内左、右下方）线圈的接线，手动使其与要求工况一致。

（2）回手柄、断机控，恢复16DZ，人为闭合LJ（过流继电器，电器柜内右中），再闭合机控，提手柄，如16DZ跳，拆除1—2HKf（电器柜内左、右下方）线圈的接线，恢复LJ，使用手动换向，注意运行。

（3）将1—6K（电器柜正面门上方）置中立位，恢复16DZ，闭合机控，提手柄，如16DZ跳：拆下LLC线圈接线，用绝缘物顶LLC衔铁（电器柜内正面中）使之闭合，恢复1—6GK于运转位，监视各保护装置注意运行；如16DZ不跳，逐个恢复1—6GK与运转位，恢复到哪个16DZ跳时，将该GK置于故障位，甩掉该电机维持运行；如6GK置于运转位时16DZ跳，将6GK再置故障位，如16DZ还跳，则回手柄、断机控后，拆下LC（电器柜内正面右下）线圈的接线，用绝缘物顶起LC衔铁使之闭合，注意运行。

DF4机车小修工艺(试行)第一章柴油机部分第一节机体及曲轴1．技术要求：1.1机体裂纹可以焊修。

1.2弹性支承座间隙2~8mm。

1.3机体支承与固定螺栓、垫片间隙为5mm。

1.4连杆大端横动量0.25~0.5mm。

1.5曲轴分解检查时应测量：1.5.1主轴颈和连杆轴颈椭圆度、锥度不大于0.15mm。

1.5.2主轴承、连杆轴承油润间隙分别为：0.2~0.35mm、0.15~0.35mm。

2．主要工具：2.1手电、检点锤。

2.2 300mm螺丝刀。

2.3 14~17、17~19、22~24mm梅花扳手、塞尺、克丝钳等。

2.4 0~25mm外径千分尺。

3．工艺过程：3.1用手电筒照明，目视检查机体是否有裂纹。

3.2用检点锤向螺栓紧固方向敲击，检查螺栓紧固是否良好。

3.3检查弹性支承座间隙及螺栓根是否开焊。

3.4用17~19mm梅花扳手打开曲轴箱检查孔盖，用手电照明目视检查：3.4.1外观检查曲轴及主轴承状态，曲轴油逗工艺堵密封良好。

3.4.2目视检查主轴承盖状态及其螺栓状态，开口销是否良好。

3.4.3目视检查连杆盖状态及其连杆螺栓状态防缓铁丝是否脱落。

用300mm螺丝刀拨动连杆大端应灵活，无卡滞现象。

3.4.4目视检查各缸套有无漏水，镜面部分有无剥离和拉伤，有漏水和严重拉伤者应分解检修或更换。

检查滤网应清洁完整，其安装螺栓应紧固无松动，若发现在滤网上有金属异物，应认真检查确认原因后，清除异物，在检查自由端时应注意检查泵支承箱内无异常。

3.4.5检查缸套的同时，检查活塞可见部分技术状态良好，工艺堵无松动。

3.5用手电照明检查机体与机座结合面应无漏泄。

否则用27mm梅花扳手紧固连接螺栓。

3.6更换活塞连杆组时，通知机车司机启动启动滑油泵，检查各回油处应畅通。

3.7检查主轴瓦有异常时：3.7.1用手锤撬根拔出开口销，用专用套筒扳手松开主轴承螺栓紧固螺母，取下主轴承盖及主轴瓦。

3.7.2检查主轴瓦工作表面，不许有剥离烧损或严重拉伤，其腐蚀面积不能超过15%，但不得与轴瓦边缘贯通。

内燃机车检修制度第一节内燃机车修程计划第一条:机车修程分为,架修、定修、定检。

第二条:计划的安排实施定检计划——由乘务司机长根据日常点检标准针对乘务员自检自修范围外和在运用现场无法处理的故障结合机车检修计划每月28日前编排下月定修计划当月影响安全时及时临修处理报工段检修主管送机动技术科设备调、机务段值班室、机车检修段调度。

由机车检修来实施。

定修计划——由机车维修组根据定检标准针对机车状况而纺制另在定检中发现当日难以解决的机车也可根据情况隔日维修但必须及时通知工段主管每月25日前编排下月定修计划抄送机务机务段和内燃段维修主管重大问题应报队和技术设备科。

大中修计划——每年十月份内燃段根据三年的检修周期编制技术科根据费用情况安排大中修台数并确定车号通知内燃段来实施。

当年确定了的车号原则上不予变更主要部件如发动机传动箱牵引电机等发生问题应及时报队或技术科。

第三条:各修程的具体内容定检——分为两部分一部分是内燃段根据定检标准和乘务员提票对机车实施全面检查处理另一方面是机务段对机车“三滤”进行彻底清洗复滤由机车检修段负责定检机车必须当天出库运用。

内燃乘务组由维修承担。

定修——机车检修段根据定修计划和定检中发现当日不能出库时的机车按照定检项目逐项经以解决。

经机动技术科验收员对主要部件验收后方能出库运用。

架修——根据架修范围对机车进行全方位的解体、清洗、探伤、检修、测量和恢复。

完善检修中的过程控制和原始记录的管理。

第二节内燃机车出入库管理第四条:定检——需要安排定检的机车原则上提前12小时由内燃段根据计划通知调度安排回库,特殊情况由机务段、内燃段及时和调度联系解决。

内燃维修应将本机车维修情况报维修主管段长。

第五条:库修——内燃段根据库修计划通知调度扣修机车,在规定的定检库停时间内不能完全处理的机车也可转入库修但必须征得内燃主管段长批准。

检修完毕经验收合格后及时通知调度。

第六条:辅修——机车检修须提前48小时通知设备调实施。

DF4型内燃机车检修作业标准一、柴油机部分12二、辅助传动部分345三、车架及走行部67四、燃油系统89五、电传动部分101112六、电机1314七、仪表及蓄电池15八、制动部分16九、探伤范围17型内燃机车中间技术检查作业范围DF第二部分4一、柴油机部分18二、传动、走行、制动部分、空气滤清器19三、电机、电器四、仪表、蓄电池20型内燃机车乘务员DF 第三部分4 21 中检、小辅修作业范围22柴油机车上检修工艺1技术条件. 5+0.5㎜B型机体柴油机支承螺栓的螺母垫圈之间的间隙.2㎜主发缓冲支承座上球座杆与座孔圆周径向. ,并能沿轴向自由拨动无卡滞并列连杆大端须有不小于0.5㎜的间隙. 0.5㎜㎜;连杆瓦上下瓦合口端面错口:主轴瓦1. :0.25~0.45㎜曲轴轴向移动量. ㎜横臂与弹簧上座口上平面间隙:0.2. ㎜;排气门0.5+0.05气门冷态间隙:进气门:0.40+0.05㎜主要工具2连杆螺,,主轴承螺母专用扳手,盘车杆,盘车机, 曲轴箱盖,凸轮轴盖,摇臂箱盖专用存放器油盘专用扳,爆发压力表,,小圆镜塞尺,,克丝钳,油石,臂厚千分尺检点锤栓专用套筒,,照明灯手电筒,300㎜开口及梅花扳手㎜专用套筒扳手,10~27,150㎜一字螺丝刀㎜钢尺,调阀扳手,32手,300. ㎜活动扳手3检修程序各紧固螺母及垫片用专用,凸轮轴盖,,摇臂箱盖置于专用存放架上用扳手分别卸下曲轴箱盖.盒子存放.,打开示功阀,检查盘车机构装好盘车机定位销和各紧固螺栓检查盘车应作用良好,,,松下盘车机构检查孔网罩螺栓取下检查孔网罩.应安装齐全无松动23检查齿轮,蜗杆状态应良好,各销钉无裂损.检查滚动轴承,伞形齿轮应良好,符合轴承与齿轮的技术规定.支架应良好,无裂纹,滑动支架应能自由滑动无卡滞现象.定位销状态应良好,无脱落;安装螺丝应紧固,无松动脱落现象.弹簧肖应拨动自如,无卡滞现象.用手拔出上下定位销旋转90落槽,将盘车机构推进后拧转定位肖卡入销孔内.装好盘车杆及盘车机.用开口扳手松开示功阀,检查其手轮,开口肖应齐全,手轮及螺母无松动.检查机体,机座及曲轴箱用检点锤和照明灯逐孔检查机体筋板应无裂纹,检查机体各部应无裂纹,否则应解体检修或更换. 用检点锤和照明灯检查机座各部无裂纹,否则应焊修.各主轴瓦盖横拉螺栓应紧固,记号对正无泄漏现象,否则应处理.检查机体与机座油底壳结合处应无泄漏,否则应用24㎜梅花扳手紧固连接螺栓.石棉密封垫破损泄漏处应进行堵塞修复.检查牵引发电机缓冲支座上球座杆与座孔沿圆周各处径向间隙应不小于2㎜.检查B型机体支承螺母与垫圈间应有5㎜间隙,机座支撑应状态良好,螺栓无松动,锁紧螺母应紧固,检查机体紧固螺栓应无松动,防缓铁丝应良好.用照明灯,检点锤逐缸检查主轴承盖,连杆盖不许有裂纹,其紧固螺栓开口销应开口适度,作用良好,防缓铁丝无折断,用小圆镜校验螺栓把紧标记,若与标记不符,应用专用扳手把紧对正,再穿好开口销或防缓铁丝.用照明灯及螺丝刀轴向拨动连村大端应灵活无卡滞,其可见部分状态良好无裂纹.连杆大端若24 轴向阻滞时,应吊缸抽出连杆检查处理.用照明灯检查滤网应清洁完整,其安装螺栓应紧固齐全无松动,若发现金属异物应确认原因后清除异物,在检查自由端时应注意检查泵支承箱内应无异常.用照明灯检查曲轴及其附件的可见部分盘车检查曲轴可见部分不许有裂纹,各油堵,密封堵,挡圈状态应良好,钢轴均衡块螺丝应紧固,防缓铁片应良好,无断裂.盘车检查减振器状态应良好,各螺丝无松动,脱落现象,防缓铁丝,铁片应良好,完整,减振器密封良好,不许漏油.检查主轴瓦(落瓦)用锤,撬棍拔出开口肖,用专用套筒扳手松下主轴承螺栓紧固螺母,取下主轴承盖及主轴瓦.检查主轴瓦工作表面,不许有剥离,腐蚀,烧损,严重拉伤.检查发现轴瓦不许符合上述一切时,应更换,被更换的新瓦应用厚度千分尺测量其厚度与原瓦一致,同时应酌情扩大相邻轴承的检查范围.安装主轴瓦及瓦盖,按紧固标记对称均匀把紧螺母,穿好8㎜开口销,检查轴瓦端面不平齐度不得大于1㎜.检查气缸套用照明灯和小圆镜逐个从曲轴箱检查孔处伸进,盘车检查各缸套的状态,若镜面部分有剥离,拉伤和漏水者应吊缸检查处理.若缸套镜面不良,应用手从检查孔处伸进触摸不良处,手感拉伤,腐蚀或剥离严重者应更换.检查活塞在盘车检查缸套的同时,用照明灯和小圆镜检查活塞可见部分技术状态良好,顶与裙部紧固螺栓应无异常及松动,否则吊活塞处理.25检查进水管逐缸检查进水支管胶圈密封良好,否则应用进水支管勾扳手紧固其安装螺母,紧固无效时放水更换胶圈.检查各进水支管接口法兰处不许有漏水,否则应用梅花扳手松下法兰螺栓.放水更换外包铜皮石棉垫.检查进水管不许有砂眼,裂纹和泄漏.检查凸轮轴,推杆,喷油泵下体装置检查凸轮轴瓦各部状态应良好,轴瓦定位螺钉卡环及防缓铁丝松动和折断,凸轮轴各部不许有裂纹.污油回油管及喷油泵下体润滑油管各接头应紧固良好,各油管无破损.盘车检查各油,气凸轮表面不许有剥离,啃伤及拉伤,否则应更换,有轻微拉伤,可用油石亲磨消除.并检查单节凸轮轴紧固螺栓应无松脱及破损,防缓铁片无松动及破损,否则应处理修复.盘车检查进,排气推杆,泵下体装置滚轮应转动灵活,用透光法检查各滚轮与凸轮型面应接触良好,当滚轮表面有严重拉伤,剥离时应更换.座面无漏油,否则应更换胶圈.盘车使滚轮与凸轮圆相接触,用螺丝刀逐个撬起滚轮,检查滚轮滑块与导向柱这得有卡滞,卸载弹簧良好,否则应更换.检查及安装凸轮轴检查孔盖检查凸轮轴盖不许有裂纹,否则更换.按定位标记安装各检查孔盖,注意更换不良垫片及螺母.检查气缸盖及摇臂轴座检查气缸盖各工艺堵,示功阀座,进排气支管安装螺栓应无松动,各垫处无泄漏,否则进行处理.检查气缸盖各处无裂漏,否则应更换.用照明灯检查摇臂轴座体,摇臂横臂,横臂导柱,气门弹簧等,不许有裂纹,折损.滑油管接头半兰26 和调整螺母状态良好,横臂导柱不许有松动和断裂.横臂销钉状态京戏良好,无松动及脱落现象,油孔应保持畅通.用塞尺检查横臂与同名气门弹簧上座的间隙为1~2.5㎜,各气门锁夹相对锁原单位套凸出高度应为0~2㎜,横臂与同名气门顶部的间隙不得大于0.03㎜.调整进排气门冷态间隙冷机调整按下列角度值盘动曲轴,使进,排气推杆滚轮与相应凸轮基圆的基点接触,调整进,排气门冷态间隙:0.4+0.05㎜,排气门为:0.5+0.05㎜.注:表中注明进或排,进,排字样是可调缸,当转动曲轴使指针以准0刻线时,检查第一缸进,排气推杆滚轮与凸轮的接触状态,如果均在凸轮基圆位置上,此时曲轴转角为360,否则为0.用规定厚度的塞尺分别在横臂顶面与压球座之间少许用力能自由抽动即可,否则应用专用调阀扳手拧动调整螺丝直至冷态间隙符合要求为止,然后拧紧螺母,再用塞尺复查一边冷态间隙的正确性.安装摇臂轴座检查各轴座盖应无裂纹变形,密封圈无老化,变形折断,否则更换.检查各手轮齐全,作用良好盖上各座盖,用盖扳手扳紧其紧固螺母.检查出水支管,部管及各管接口不得有砂眼,裂纹和泄漏,检查连接螺栓不得松脱检查排气总管组件外观检查总管,支管,波纹管不许有裂纹,各测温堵及波纹管接口处不得有泄漏.外观检查总管之间法兰及两端与增压器连接法兰处不得有泄漏,隔热层无脱落.以上检查不符要求者,应分解检修或更换检查上部水管27检查各水管不许有砂眼或裂纹,密封垫不得破损,连接螺栓不得松脱,否则进行处理修复检查各水管接口法兰不许有漏水,各胶管不许有老化,开裂及腐蚀变形.检查各管卡应安装牢固,各支座无开焊,安装螺栓无松动检查稳压箱及油气分离器打开稳压箱排气阀,检查稳压箱内应无油和水等杂物若稳压箱有水时,则应吊下中冷器进行检修.若稳压箱有滑油时,应拧下增压器蜗壳下堵,发现有滑油时,应吊下增压器检修.检查稳压箱体与柴油机机体间各紧固螺栓及垫应紧固无破损,否则应予以处理检查油气分离器各接口螺栓安装齐全无松动,帆布罩或胶管及卡子状态良好无漏油检查联接箱用照明灯和检点锤外观检查各安装螺栓及定位销应齐全无松动,内侧回油管和排污管不得泄漏,卡子安装牢固作用良好检查大油封,主机油道端盖,弹性或半钢性联轴节用照明灯和检点锤检查大油封与机体上下油封合口处连接螺栓应安装齐全无松动,防缓铁丝无折断,油封密封状态良好,螺栓松动时应紧固检查主机油道密封盖和凸轮轴瓦盖安装螺栓应齐全无松动,法兰面处无泄漏,否则进行处理检查联轴节各连接螺栓安装齐全无松动,防缓铁丝无折断.第四部分机车乘务员自检自修范围1、更换或清洗机油粗滤器、离心精滤器滤清元件。

df4c内燃机车技术参数一、引言内燃机车是一种利用燃油燃烧产生能量驱动的机车，具有灵活性高、维护成本低等优点。

而DF4C内燃机车是中国生产的一种典型内燃机车型号，具备一系列独特的技术参数和特点。

本文将对DF4C内燃机车的技术参数进行全面、详细、完整且深入地探讨。

二、DF4C内燃机车的基本技术参数DF4C内燃机车是中国铁路总公司研发并自主生产的一种内燃机车型号，其基本技术参数如下：2.1 动力参数•额定功率：2800 kW•最大牵引力：300 kN•最高运行速度：120 km/h•连续牵引力速度：20 km/h2.2 轴重和尺寸•单轴轴重：23 t•车长：19.27 m•车宽：3.26 m•车高：4.73 m2.3 燃料消耗•燃油消耗率：195 g/kWh•有效工作率：75%•燃料箱容量：4.6 m³2.4 排放标准•满足国家ⅢA排放标准三、DF4C内燃机车的主要组成部分DF4C内燃机车由多个组成部分构成，包括发动机、牵引系统、车体结构等，下面将对其进行详细介绍。

3.1 发动机•发动机型号：L16V 190ZLX•发动机功率：2800 kW•排气量：114.2 L•缸径×行程：190 mm × 210 mm•发动机类型：V型16缸、涡轮增压中冷3.2 牵引系统•牵引电机型号：YO-520A(重022A)×6•主变流器型号：GTO-IGBT主变流器•牵引传动方式：AC-DC-AC3.3 车体结构•车体形式：外观防慢车板、防滑台阶、一人四点半式司机室•载客人数：最大25人四、DF4C内燃机车的特点和应用领域DF4C内燃机车具有以下特点和应用领域：4.1 特点•高可靠性：采用先进的技术和材料，保障了内燃机车的高可靠性。

•低维护成本：采用先进的维护技术和设备，减少了维护成本和工作量。

•灵活性高：适用于铁路货运和客运需求，具有灵活的运营特点。

4.2 应用领域•铁路货运：DF4C内燃机车可以用于铁路货运，具备较大的牵引力和承载能力。

运输作业部内燃机车大修技术要求2023年3月16日大修机车技术要求一、要求：1、维修方具备检修内燃机车必须的设备及技术能力。

2、机车必须进行出厂检修，其产生的拆解、运输均由中标方负责。

3、中标方应向招标方提供设备各部检修原始数据记录，重大部件数据不得缺项。

4、机车部件到招标方现场后，中标方负责机车各部件组装及组装完毕后机车调试。

5、如在检修过程中，发现增压器、调速器、主机油泵、曲轴、凸轮轴、起发电机、大风扇等备件需换新，需经双方现场确认签字，备件由招标方提供。

由招标方提供给中标方的备件，中标方负责更换，同时必须把旧备件返回给招标方，由此产生的一切费用由中标方承担。

6、机车内外按要求做除锈、变形矫正、防腐喷漆处理，车体外漆为烤漆。

机车车体为桔红色，白色反光漆腰带，前后端均为反光漆，黑色转向架，机械间地板喷涂铁红颜色油漆，轮对按原色喷漆；车体两侧喷刷安钢标识（标识由招标方提供）。

司机室顶部做防水处理。

二、交验车规定：1、试运时，由双方共同参加试运验收，并提出返修项目，由中标方进行处理。

2、机车大修合格后，由双方代表在检修现场共同参加验收并签署机车验收竣工单，作为最终机车质量验收文件和结算凭证。

3、检修完毕后，中标方将机车验收记录、零部件检测记录及其它规定的技术资料汇总一份一并交给招标方后，双方签字交接。

三、机车修理：（一）检修要求1、内燃机车大修按《冶金企业内燃机车检修规程》执行。

2、机车检修为恢复性修理。

修理时，应采用新技术、新结构，使检修机车主要性能指标达到或接近新造水平。

3、检修规程规定做的试验，实验数据应达到或接近原设计标准，试验、鉴定、探伤的作业，要有招标方代表签字确认；中标方应向招标方提供机车检修原始数据记录，重大部件数据不得缺项。

4、全部解体、清洗、探伤、鉴定、修理、组装和试验均应符合检修规程和标准。

5、中标方向招标方提供本机车检修作业计划及检修规程，招标方有权派人员对机车大修进行全过程监修及检查，中标方应提供便利条件。

DF4C型机车联合调节器检修作业指导书1、目的指导职工进行联合调节器检修作业，进一步强化工作者工艺范围落实。

2、适用范围DF4C、DF4DK 型机车联合调节器。

3、引用文件沈阳铁路局2008年04月版《东风4型内燃机车中修工艺柴油机部分》4、基本技术要求：1.解体、清洗联合调节器各零件，体及各零件不许有裂纹，调整弹簧、补偿弹簧特性须符合原设计要求。

2.套座、滑阀、柱塞、配速滑阀及套、储油缸活塞、伺服马达活塞及杆等零件的摩擦表面须无手感拉伤及卡痕。

3.配对更换飞铁时，飞铁质量差不大于0.1g,其内外摆动的幅度须保证柱塞全行程为6.2±0.1mm.4.滑阀在中间位臵时，滑阀活塞与套座第五排孔的上边缘须有 1.6±0.1mm。

的重叠，滑阀上下行程均匀为3.2±0.1mm。

5.伺服马达杆行程25±0.5mm。

6.各连杆动作灵活，无卡滞。

7.功率伺服器轴在300℃转角内转动灵活，从最大励磁位到最小励磁位电阻变化为0～493Ω。

变阻器电刷接触须良好，各电阻不许烧损及断路或短路。

8.步进电机转动须灵活，无卡滞，扭矩不许小于0.49N.m。

9、联合调节器组装后，须进行磨合试验和性能试验：当联合调节器要检修时更换过任何易磨损零件时，其磨合必须按下表所列范围进行：10.体的各结合面及油封不许泄漏。

11.油温达到60～70℃时，储油室工作油压在所有工况下不许低于0.65Mpa。

12.最低转速（430r/min）和最高转速（1000r/min），允差不许大于10r/min。

13.怠速时，检测限油调整杆两个M4螺帽下平面与浮动杆水平挡块之间须有0.1～0.3mm间隙。

14.联合调节器装车后须进行性能试验15.油温达到正常时，复查柴油机转速。

最低转速（430r/min）和最高转速（1000r/min），允差不许大于10r/min。

16.变换主要控制器手柄位臵时，转速波动须不超过3次，稳定时间不许超过10s。
