可伸缩带式输送机工作原理及润滑图

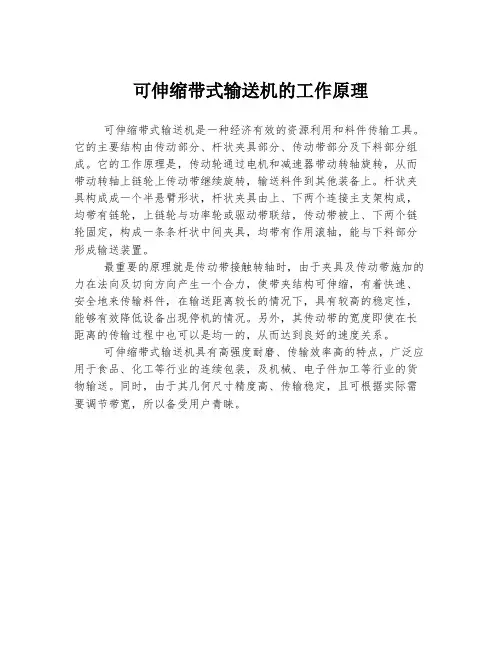

可伸缩带式输送机的工作原理
可伸缩带式输送机是一种经济有效的资源利用和料件传输工具。

它的主要结构由传动部分、杆状夹具部分、传动带部分及下料部分组成。

它的工作原理是，传动轮通过电机和减速器带动转轴旋转，从而带动转轴上链轮上传动带继续旋转，输送料件到其他装备上。

杆状夹具构成成一个半悬臂形状，杆状夹具由上、下两个连接主支架构成，均带有链轮，上链轮与功率轮或驱动带联结，传动带被上、下两个链轮固定，构成一条条杆状中间夹具，均带有作用滚轴，能与下料部分形成输送装置。

最重要的原理就是传动带接触转轴时，由于夹具及传动带施加的力在法向及切向方向产生一个合力，使带夹结构可伸缩，有着快速、安全地来传输料件，在输送距离较长的情况下，具有较高的稳定性，能够有效降低设备出现停机的情况。

另外，其传动带的宽度即使在长距离的传输过程中也可以是均一的，从而达到良好的速度关系。

可伸缩带式输送机具有高强度耐磨、传输效率高的特点，广泛应用于食品、化工等行业的连续包装，及机械、电子件加工等行业的货物输送。

同时，由于其几何尺寸精度高、传输稳定，且可根据实际需要调节带宽，所以备受用户青睐。

可伸缩皮带一、工作原理和结构特征：可伸缩带式输送机与普通带式输送机一样，是以输送带作为牵引承载机构的连续运输设备。

它与普通带式输送机相比，主要是增加了贮带装置，它利用输送带在贮带仓的多次折返和收放的原理调节长度，当游动小车向机尾一端移动时，输送带进入贮带仓内，机尾在绞车牵引下回缩，反之，机尾则延伸，从而使输送机具有可伸缩的性能。

可伸缩带式输送机包括固定和非固定两大部分，固定部分由机头传动装置、贮带装置组成：非固定部分由无螺栓连接的快速可拆支架、机尾等组成。

1、机头传动装置是整个输送机的驱动部分，由传动滚筒、卸载滚筒、电机、减速机、联轴机、卸载端及头部清扫器等组成。

减速器采用三级齿轮减速，第一级为螺旋圆弧齿轮，第二、三级为斜齿和直齿圆柱齿轮，总传动比为20。

传动滚筒为焊接结构，外径为φ630㎜，滚筒表面铸菱形阻燃橡胶，对提高输送带与滚筒的摩擦系数，防止打滑，减少初张力，具有良好的效果。

头部清扫器分为重锤清扫器和犁式清扫器，以清扫输送带正反面的粘煤等。

2、贮带转向张紧装置包括贮带转向架、贮带仓架、支撑小车、游动小车、张紧装置、回柱绞车等组成。

贮带转向架安装在机头传动装置的后部，其上装有两个φ400改向滚筒为输送带在贮带装置内改向，改向滚筒的轴线位置均可调节，以调整输送带的跑偏。

贮带仓架的内则有轨道，供支撑小车和游支小车行走。

支撑小车由三个平托辊、车架、车轮等组成，其作用是贮带装置进行贮带时用，以支撑输送带，使其悬垂度不致过大，支撑小车随游动小车位置的变动，需要用人力拉出或退出。

游动小车由车架、车轮、滑轮组和改向滚筒等组成，张紧绞车通过钢丝绳、滑轮组牵引游动小车在轨道上行走，从而达到贮进或放出输送带的目的，并使输送带得到适当的张紧度。

为防止游动小车掉道，在车上还装有四个止爬钩。

各改向滚筒的轴线位置均可调节，以调整输送带的跑偏。

储带装置是用来储存和放出胶带的设备，本机采用回柱绞车拉紧张紧装置。

3、机身机身主要由可调H架、H架、纵梁、槽型托辊组、下托辊等组成。

山东名顺达环保设备有限公司:/

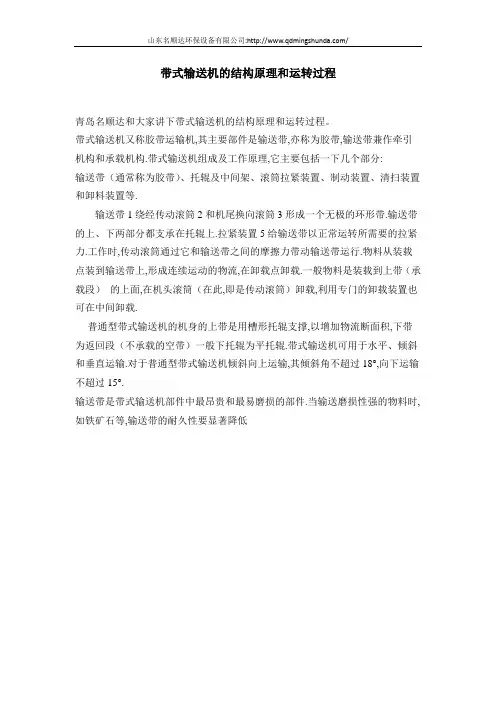

带式输送机的结构原理和运转过程
青岛名顺达和大家讲下带式输送机的结构原理和运转过程。

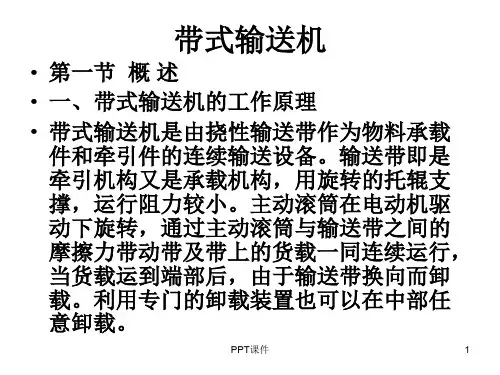

带式输送机又称胶带运输机,其主要部件是输送带,亦称为胶带,输送带兼作牵引机构和承载机构.带式输送机组成及工作原理,它主要包括一下几个部分:
输送带（通常称为胶带）、托辊及中间架、滚筒拉紧装置、制动装置、清扫装置和卸料装置等.
输送带1绕经传动滚筒2和机尾换向滚筒3形成一个无极的环形带.输送带的上、下两部分都支承在托辊上.拉紧装置5给输送带以正常运转所需要的拉紧力.工作时,传动滚筒通过它和输送带之间的摩擦力带动输送带运行.物料从装载点装到输送带上,形成连续运动的物流,在卸载点卸载.一般物料是装载到上带（承载段）的上面,在机头滚筒（在此,即是传动滚筒）卸载,利用专门的卸载装置也可在中间卸载.
普通型带式输送机的机身的上带是用槽形托辊支撑,以增加物流断面积,下带为返回段（不承载的空带）一般下托辊为平托辊.带式输送机可用于水平、倾斜和垂直运输.对于普通型带式输送机倾斜向上运输,其倾斜角不超过18°,向下运输不超过15°.
输送带是带式输送机部件中最昂贵和最易磨损的部件.当输送磨损性强的物料时,如铁矿石等,输送带的耐久性要显著降低。

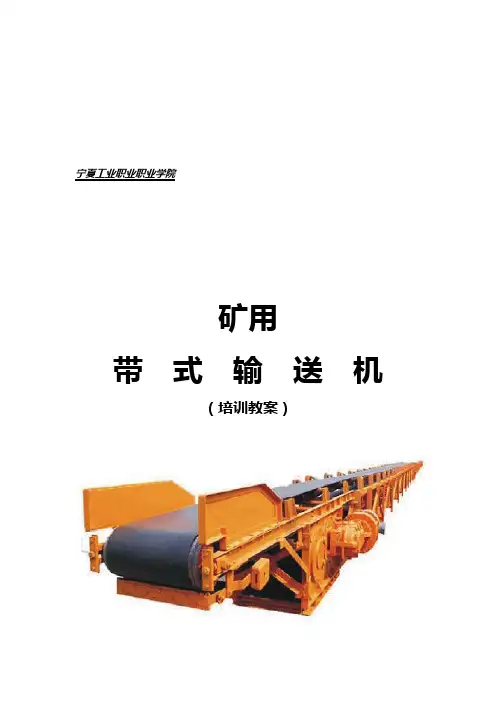

宁夏工业职业职业学院矿用带式输送机（培训教案）姓名：闫旭时间：2011年1月矿用带式输送机基础知识本章学习要点：一、带式输送机的工作原理二、带式输送机结构三、带式输送机安全运行保护装置四、带式输送机操作工安全操作规程五、带式输送机胶带跑偏调试方法胶带式输送机俗称“皮带机”，是以胶带、塑料带和化纤带作为承载物料和牵引工件的输送机械，是煤矿机械化采煤工作面顺槽中的主要运煤设备，可伸缩胶带输送机最大的优点是随工作面的推进，可以灵活伸缩。

该输送机也用于掘井工作面的运输作业，因此，正确操作胶带输送机对提高工作面的产量至关重要。

在煤矿井上、下和其他许多地方得到了广泛的应用。

它也是连续式输送原煤机械中应用最广泛的一种重要设备。

一、其优点如下：1、结构简单，安全可靠。

2、使用范围广，输送能力大。

3、对线路适应性强、运距长可以一点或多点受料，一点或多点卸料。

4、工作时噪音低。

5、基建投资少，营运费用低。

二、安装方式：可分为固定式、移动式、机架可伸缩式三种三、输送机的工作原理胶带绕过卸载滚筒和改向滚筒经驱动滚筒至机尾滚筒，形成一个无极的环形带，上下两股胶带分别支撑在上下托辊上。

拉紧装置使胶带获得一定的张紧力。

物料经机尾的装料口落到上部胶带上，随胶带运行至端部卸载。

工作时驱动滚筒和减速器与电机相连接，通过电机的驱动，靠胶带与驱动滚筒间的磨檫力带动胶带运动，从而实现输送功能。

四、带式输送机结构1、驱动装置1）电动机、2）联轴器、3）减速器、4）制动器（电磁闸瓦式）、5）逆止器（滚柱逆止器）。

6）驱动滚筒和导向滚筒。

2、输送带即使承载部件，又是牵引部件。

3、托辊（槽形托辊<上>、平形托辊<下>、缓冲托辊<落料点>、调心托辊<上下都有，自动调整皮带跑遍用>）。

4、支架5、张紧装置（螺杆式拉紧装置、重锤拉紧装置、固定绞车拉紧装置、自动液压拉紧装置、四种）。

将输送带张紧，使输送带与驱动滚筒具备足够的摩擦力，使两滚筒间的输送带控制在一定的扰度范围内，从而使带式输送机正常运转。

优秀设计本科毕业设计（论文）题目：可伸缩带式输送机结构设计专题：院（系）：班级：姓名：学号：指导教师：教师职称：任务书一、设计题目： 可伸缩带式输送机结构设计二、设计的主要内容： 1、设计的主要内容： ①中英文摘要，要求按照摘要四要素（目的、方法、结果、结论）撰写②整体设计方案的确定 ③输送带的设计计算 ④滚筒、托辊的设计计算 ⑤张紧装置的设计计算 ⑥输送带传动装置、机架的设计 ⑦外文翻译2、图纸 整机装配图 A 0加长一张机头部 A 0 一张机尾部 A 1一张平行下托辊 A 1 一张轴 A 1 一张三、设计目标输送机工作倾角=β0°；原煤堆积密度γ3kg/m 900=；工作环境为井下、潮湿。

根据以上的设计参数完成总图等主要图纸设计和设计说明书中规定的内容。

开题报告般物料是装载到上带(承载段)的上面,在机头滚筒卸载,（利用专门的卸载装置也可在中间卸载），其工作原理如图1所示。

图1带式输送机工作原理示意图1—卸载滚筒；2—传动滚筒；3—储带仓；4—机尾改向滚筒可伸缩带式输送机的设计概括为以下几点：1）可伸缩带式输送机的结构原理、应用及种类；2）可伸缩带式输送机的系统设计；3) 可伸缩带式输送机的计算包括（输送量与带速、稳定工况下的运行阻力和功率的消耗、驱动系统的设计、输送带的张紧力、输送带的抗拉强度和覆盖层的选择以及滚筒的最小直径）；4）可伸缩带式输送机的主要零部件设计计算，如拉紧装置、驱动设备等；5）可伸缩带式输送机的计算理论等相关设计计算；6）参考文献。

5、方案的可行性分析：在综合机械化采煤工作中，由于工作面推进速度比较快，这就要求顺槽运输设备能够比较灵活地伸长或缩短。

可伸缩带式输送机是供顺槽运输的专用设备。

由工作面输送机运来的煤，经顺槽桥式转载机卸装到可伸缩胶带输送机上，由它把煤从顺槽运到上、下山或装车站的煤仓中。

摘要早在20世纪70年代，就已经出现了运输距离达到100km的带式输送机输送线路。

DSJ80/40/2×40型伸缩带式输送机使用维护说明书执行标准：MT820-2006《煤矿用带式输送机技术条件》MT/T901-2000《煤矿井下用伸缩带式输送机》地址：联系电话：传真：目录一、型号编制说明二、用途和特征三、技术规格四、工作原理五、工作条件六、结构概述七、安装、调正与试运转八、操作九、维护与修理十、附表十一、警示一．型号编制说明×两台40电机输送量400/带宽800伸缩式煤矿用带式输送机钢架二．用途和特性：伸缩带式输送机主要用于综合机械化采煤工作面的顺槽运输，也可用于一般采煤工作面的顺槽运输和巷道掘进运输。

用于顺槽运输时，尾端配刮板输送机与工作面运输机相接；用于巷道掘进运输时，尾端配胶带转载机与掘进机相接。

伸缩带式输送机的主要特征：1、除转载机与机尾有一搭接长度可供工作面快速推进外，通过收放胶带装置和贮带装置也可使机身得到伸长和缩短，从而能较有效地提高顺槽运输能力，加快回采和掘进进度。

2、非固定部分的机身，采用无螺栓连接的快速可换支架，结构简单，拆装方便，劳动强度低，操作时间短。

3、设备在机身固定部分的胶带张紧装置采用电绞车拖动代替人工张紧。

4、全机所用的槽形托辊，下托辊，同一类的改向滚筒尺寸规格统一，都可通用互换。

机头传动装置的液力偶合器、连接罩，减速器除第二级传动齿轮外的其余部分均与80型弯曲刮板输送机通用互换。

5、传动滚筒外层包胶，摩擦系数大，初张力小，胶带张力亦小。

6、输送机的电气设备具有隔爆性能，可用于有煤尘及瓦斯的矿井。

三．技术规格1、 输送量 吨每小时 4002、 输送长度 米 6003、 输送带宽度 毫米 8004、输送带速度米每秒 25、贮藏输送带长度米506、转载机行走距离米127、主电机型号DSB-40 功率千瓦2×40 转速转每分1470 电压伏380/6608、传动滚筒直径毫米Φ5009、卸载改向滚筒直径毫米Φ40010、机尾改向滚筒直径毫米Φ32011、贮带部分改向滚筒直径毫米Φ320Φ10812、托辊直径毫米Φ8913、上托辊槽形角30°14、液力偶合器型号YOXD-400 工作轮直径毫米400 15、减速器型号JS40 功率千瓦2×40 级数 3 传动比i 18.4495 16、输送带规格名称橡胶面整芯阻燃输送带型号800S 芯步层数i 3抗拉强度公斤每毫米80 17、张紧绞车型号JZB-0.3 牵引力牛顿3000 绳速米每秒0.079～0.128电机型号DSB-4电机功率千瓦 4电机电压伏66018、收放胶带装置胶带卷筒转速转每分11.7电机型号DSB-4电机功率千瓦 4电机电压伏66019、机尾牵引绞车型号J H2—5牵引力（平均）牛顿50000绳速（平均）米每秒0.17电机型号JBJ2—51—4电机功率千瓦7.5电机电压伏66020、综合保护装置型号KHP21、机头传动部分外形尺寸毫米4000×1961×153522、机尾外形尺寸毫米15994×1294×65523、总重千克48718四．工作原理DSJ/80/40/2×40型伸缩带式输送机和普通胶带输送机一样是以胶带作为牵引撑载机构的连续运输设备。

2.6.2 可伸缩带式输送机1. 概述在综合机械化采煤工作中，工作面推进速度比较快，顺槽巷道的长度和运输距离也相应发生变化，这就要求顺槽运输设备能够比较灵活地迅速进行伸长或缩短。

可伸缩胶带输送机就是为了适应这种需要而设计制造的。

它的传动原理和普通胶带输送机一样，都是根据挠性体摩擦传动原理，靠胶带与传动滚筒之间的摩擦力来驱动胶带运行，完成运输作业的。

在结构上可伸缩胶带输送机最突出的特点是它有一个贮带仓和一套贮带装置，这套装置起暂时贮存适量胶带的作用，当移动机尾进行伸缩时，贮带装置可相应地放出或收贮一定长度的胶带。

图2.110所示是SD-150型可伸缩带式输送机总图，它表示了该胶带输送机的各个组成部分及其相互关系。

图2.110 SD-150型可伸缩带式输送机总图1-传动装置；2-贮带装置；3-铰接托辊；4-吊架；5-张紧绞车；6-胶带；7-机尾牵引绞车；8-吊挂主钢丝绳；9-紧绳器；10-机尾机械化采煤工作面采落的煤炭经由工作面刮板输送机运送到顺槽转载机上，再经转载机输送转装到可伸缩胶带输送机上，由它将煤运至采区煤仓或上（下）山运输设备中。

转载机的桥拱部分与胶带输送机机尾段的最大搭接部分长度约12米，在工作面后退（或前进）时，主要是移动转载机来适应煤炭运输距离的变化。

当工作面推进约12米时，转载机机头小车沿胶带机机尾两侧的导轨行走到极限位置需将胶带输送机缩短（或伸长）12米，转载机方能继续移动和与可伸缩胶带物送机配合工作，这时贮带装置要收贮（或放出）24米胶带。

上述工作完成后，重新张紧胶带，以保证生产持续进行。

由于贮带仓中贮存胶带的数量有限，所以在后退式采煤时，胶带输送机逐渐缩短，胶带逐渐收贮，每隔一段时间要将贮满的胶带取出；在前进式采煤或巷道掘进时使用可伸缩胶带输送机，则其逐渐伸长，放出胶带，贮带仓放空后，即需加带贮满，方能继续工作。

2. 可伸缩带式输送机的构造可伸缩带式输送机主要由机头部、贮带装置、机身及托辊、机尾部、胶带等部件组成。

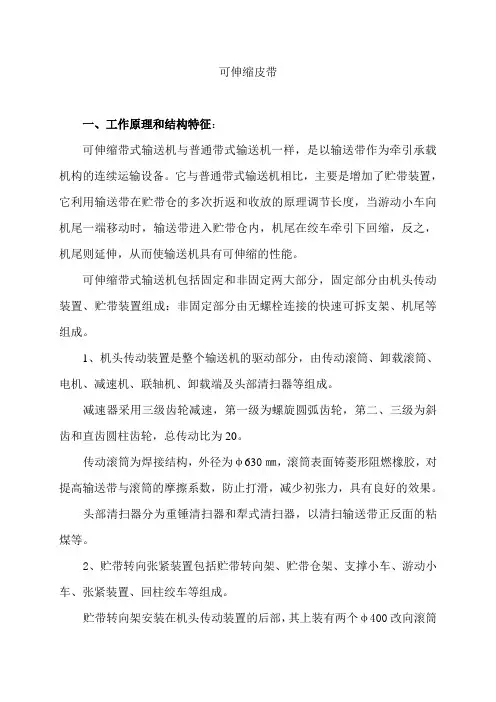

可伸缩皮带一、工作原理和结构特征：可伸缩带式输送机与普通带式输送机一样，是以输送带作为牵引承载机构的连续运输设备。

它与普通带式输送机相比，主要是增加了贮带装置，它利用输送带在贮带仓的多次折返和收放的原理调节长度，当游动小车向机尾一端移动时，输送带进入贮带仓内，机尾在绞车牵引下回缩，反之，机尾则延伸，从而使输送机具有可伸缩的性能。

可伸缩带式输送机包括固定和非固定两大部分，固定部分由机头传动装置、贮带装置组成：非固定部分由无螺栓连接的快速可拆支架、机尾等组成。

1、机头传动装置是整个输送机的驱动部分，由传动滚筒、卸载滚筒、电机、减速机、联轴机、卸载端及头部清扫器等组成。

减速器采用三级齿轮减速，第一级为螺旋圆弧齿轮，第二、三级为斜齿和直齿圆柱齿轮，总传动比为20。

传动滚筒为焊接结构，外径为φ630㎜，滚筒表面铸菱形阻燃橡胶，对提高输送带与滚筒的摩擦系数，防止打滑，减少初张力，具有良好的效果。

头部清扫器分为重锤清扫器和犁式清扫器，以清扫输送带正反面的粘煤等。

2、贮带转向张紧装置包括贮带转向架、贮带仓架、支撑小车、游动小车、张紧装置、回柱绞车等组成。

贮带转向架安装在机头传动装置的后部，其上装有两个φ400改向滚筒为输送带在贮带装置内改向，改向滚筒的轴线位置均可调节，以调整输送带的跑偏。

贮带仓架的内则有轨道，供支撑小车和游支小车行走。

支撑小车由三个平托辊、车架、车轮等组成，其作用是贮带装置进行贮带时用，以支撑输送带，使其悬垂度不致过大，支撑小车随游动小车位置的变动，需要用人力拉出或退出。

游动小车由车架、车轮、滑轮组和改向滚筒等组成，张紧绞车通过钢丝绳、滑轮组牵引游动小车在轨道上行走，从而达到贮进或放出输送带的目的，并使输送带得到适当的张紧度。

为防止游动小车掉道，在车上还装有四个止爬钩。

各改向滚筒的轴线位置均可调节，以调整输送带的跑偏。

储带装置是用来储存和放出胶带的设备，本机采用回柱绞车拉紧张紧装置。

3、机身机身主要由可调H架、H架、纵梁、槽型托辊组、下托辊等组成。

调研报告调研时间：2013年11月5日—12日调研地点：五矿己二扩大皮带巷调研目的：通过此次调研，使我对式输送机的结构及工作原理有了更深的了解，对教学中如何使理论与实践的结合，如何让学生更加深入的了解课程的内容。

能够加强对从业人员的培训、教育，使职工能够更加系统的了解带式输送机的结构及工作原理。

一、带式输送机的类型及适用条件带式输送机按牵引方式不同，可分为滚筒驱动式和钢丝绳牵引式两类。

一般矿井采区多用滚筒驱动式，大巷中使用较多的也是滚筒驱动式，但也有用钢丝绳牵引式的，主井带式运输一般采用钢丝绳牵引式。

带式输送机既可用于水平运输，又可用于倾斜运输。

当用于倾斜运输时其倾角受到一定限制。

通常情况下，倾斜向上运输时的倾角不超过18度，向下运输时的倾角不超过15度。

为减小输送带的严重磨损，带式输送机不宜运送有棱角的货物。

二、带式输送机的结构及工作原理（一）带式输送机的组成带式输送机的组成部分有：机头部（包括电动机、传动装置、滚筒等）、机身部（包括机架、托辊）、机尾部、胶带、附属装置（包括拉紧装置、清扫装置、制动装置等）等（二）带式输送机的工作原理输送带（或钢丝绳）连接成封闭环形，用张紧装置将它们张紧，在电动机的驱动下，靠输送带(或钢丝绳)与驱动滚简（或驱动轮）之间的摩擦力，使输送带(或钢丝绳)连续运转，从而达到将货载由装载端运到卸载端的目的。

（三)带式输送机的结构现以滚筒驱动带式输送机为例，简单介绍带式输送机的基本结构。

带式输送机的主要组成部分有：输送带、托架及机架、传动装置、拉紧装置、储带装置和清扫装置等。

1．输送带输送带既是承载机构，又是牵引机构。

输送带种类很多。

按带芯结构材料分为钢丝绳芯输送带、尼龙芯输送带、维棉芯输送带和帆布芯输送带。

输送带按覆盖层所用的材料分为橡胶带、橡塑带和塑料带；按用途分为耐热、耐寒、耐油、耐酸、耐碱和花纹等输送带；按阻燃性能分为非阻燃带和阻燃带。

常用的输送带有3种类型，即普通输送带、钢丝绳芯输送带和钢丝绳牵引输送带。

目录1 绪论 (1)1.1 国内外带式输送机的发展状况 (1)1.2 带式输送机的应用 (2)1.3 带式输送机的分类 (3)1.4可伸缩带式输送机的型号含义和主要特点 (3)1.4.1可伸缩带式输送机的型号含义 (3)1.4.2可伸缩带式输送机的主要特点 (3)1.5可伸缩胶带输送机的工作原理 (4)1.6 可伸缩带式输送机的结构概述 (5)1.6.1机头传动装置 (5)1.6.2贮带装置 (6)1.6.3张紧装置 (6)1.6.4机身部 (7)1.6.5机尾 (7)2 可伸缩带式输送机的设计计算 (8)2.1 已知原始数据及工作条件 (8)2.2 计算步骤 (9)2.2.1 带宽的确定 (9)2.2.2输送带宽度的核算 (15)2.3 圆周驱动力 (15)2.3.1 计算公式 (15)2.3.2 主要阻力计算 (16)2.3.3 主要特种阻力计算 (18)2.3.4 附加特种阻力计算 (19)2.3.5 倾斜阻力计算 (16)2.4传动功率计算 (16)2.4.1 传动轴功率计算 (16)2.4.2 电动机功率计算 (17)2.5 输送带张力计算 (17)2.5.1 输送带不打滑条件校核 (18)2.5.2 输送带下垂度校核 (19)2.5.3 各特性点张力计算 (19)2.6 传动滚筒、改向滚筒合张力计算 (22)2.6.1 改向滚筒合张力计算 (26)2.6.2 传动滚筒合张力计算 (26)2.7 传动滚筒最大扭矩计算 (26)2.8 拉紧力和拉紧行程计算 (27)2.9绳芯输送带强度校核计算 (27)3 驱动装置的选用与设计 (25)3.1 电机的选用 (25)3.2.1 传动装置的总传动比 (26)3.2.2 液力偶合器 (26)3.2.3 联轴器 (26)4 带式输送机部件的选用 (36)4.1 输送带 (36)4.1.1 输送带的分类 (36)4.1.2 输送带的连接 (38)4.2 传动滚筒 (32)4.2.1 传动滚筒的作用及类型 (32)4.2.2 传动滚筒的选型及设计 (33)4.2.3 传动滚筒结构 (33)4.2.4 传动滚筒的直径验算 (34)4.3 托辊 (35)4.3.1 托辊的作用与类型 (35)4.3.2 托辊的选型 (38)4.3.3 托辊的校核 (41)4.4 制动装置 (43)4.4.1 制动装置的作用 (43)4.4.2 制动装置的种类 (43)4.4.3 制动装置的选型 (45)4.5 改向装置 (45)4.6拉紧装置 (45)4.6.1 拉紧装置的作用 (46)4.6.2 张紧装置在使用中应满足的要求 (46)4.6.3 拉紧装置在过渡工况下的工作特点 (46)4.6.4 拉紧装置布置时应遵循的原则 (46)4.6.5 拉紧装置的种类及特点 (47)5其他部件的选用 (49)5.1 机架与中间架 (49)5.2 给料装置 (50)5.2.1 对给料装置的基本要求 (50)5.2.2 装料段拦板的布置及尺寸 (51)5.2.3 装料点的缓冲 (51)5.3 卸料装置 (52)5.4 清扫装置 (53)5.4.1 篦子式刮板清扫装置 (53)5.4.2 输送机式刮板清扫装置 (54)5.4.3 刷式清扫装置 (54)5.4.4 振动式清扫装置 (55)5.4.5 水力和风力清扫装置 (56)5.4.6 联合清扫装置 (56)5.4.7 输送带翻转装置 (57)5.4.8 清扫装置的种类及应用情况分析 (58)5.5 头部漏斗 (61)5.6 电气及安全保护装置 (61)6可伸缩胶带输送机的安装、运转与维护 (63)6.1安装前的准备工作 (63)6.2钢丝绳吊挂式可伸缩胶带输送机的安装 (63)6.3落地架式可伸缩胶带输送机的安装 (64)6.4可伸缩胶带输送机的空载运转 (64)6.5可伸缩胶带输送机的加载运转 (65)结论 (67)参考文献 (70)翻译部分 (72)英文原文 (72)中文译文 (79)致谢 (87)1 绪论胶带输送机是煤矿井下和地面生产系统中广泛使用的运输设备。

皮带机头部伸缩装置一．头部伸缩装置产品用途、性能介绍1.用途：带式输送机头部伸缩装置布置于输送系统的物料转运点，实现対多路输送机的交叉换位给料。

主要用于卸煤装置或地下转运站，以及煤厂转运站和煤斗间转运站，作为甲、乙带式输送机交叉换位之用。

根据工艺流程的需要，其主要使用部位有三处：1）卸煤装置与系统的交叉作业；2）煤厂带式输送机与系统的交叉作业；（3）系统与煤斗间带式输送机的交叉作业。

2.工作原理：带式输送机伸缩装置布置在输送机头部，通过驱动装置拖动行走小车沿轨道移动进行工位转换，实现对两路或三路输送机的定位给料。

由于其具有输送带行程自补偿能力，不影响系统输送机的布置。

3.主要结构有：机架、行走车架、行走驱动装置、车架头部改向滚筒、车架尾部导向滚筒、托辊组、头部护罩与落煤斗、合金橡胶清扫器等组成。

其中，车架上装有头部改向滚筒、尾部改向滚筒、头部护罩、落煤斗、托辊等，由驱动装置驱动，沿自行轨道移动，实现系统交叉作业的目的。

4.产品特点：（1）根据工艺布置需要可实现两位交叉和三位交叉作业，系统布置更为灵活；（2）按其托辊变位可分为托辊穿梭式和托辊平移式，按其走行方式可分为链条传动轨道走行方式和齿条传动轨道走行方式；（3）根据工艺系统布置要求可分为高支架式和落地式布置形式。

高支架布置形式：即伸缩头被高支架支撑在被交叉换位的带式输送机的上方，两者布置在一个空间；落地式布置形式：即伸缩头布置在被交叉换位的输送机顶部的某个区域，两者被布置在两个空间；（4）最大限度降低转运站的空间高度，可节省土建费用；又可节省系统胶带机长度，减小设备投资；（5）可降低煤流落差，降低物料对输送机的冲击，减少粉尘对环境的污染，改善转运点的运行条件。

各类TD75/DTII/DTII(A)带式输送机、B1600-B2800皮带机图纸、DG圆管带式输送机，DSJ伸缩式输送机、DTL固定式输送机、大倾角输送机、N-TGD等各类斗式提升机、链式输送机、螺旋输送机、空气斜槽、给料机、除尘器、破粹机、MMD破粹机、磨机、振动筛、选粉机、造球机、润磨机、磁选机、回转窑等各类机械图纸，桐城皮带机的蔻蔻774864685，兼职输送机设计及PDJCAD软件。

DSJ80/40/2×40型伸缩带式输送机使用维护说明书执行标准：MT820-2006《煤矿用带式输送机技术条件》MT/T901-2000《煤矿井下用伸缩带式输送机》地址：联系电话：传真：目录一、型号编制说明二、用途和特征三、技术规格四、工作原理五、工作条件六、结构概述七、安装、调正与试运转八、操作九、维护与修理十、附表十一、警示一．型号编制说明×两台40电机输送量400/带宽800伸缩式煤矿用带式输送机钢架二．用途和特性：伸缩带式输送机主要用于综合机械化采煤工作面的顺槽运输，也可用于一般采煤工作面的顺槽运输和巷道掘进运输。

用于顺槽运输时，尾端配刮板输送机与工作面运输机相接；用于巷道掘进运输时，尾端配胶带转载机与掘进机相接。

伸缩带式输送机的主要特征：1、除转载机与机尾有一搭接长度可供工作面快速推进外，通过收放胶带装置和贮带装置也可使机身得到伸长和缩短，从而能较有效地提高顺槽运输能力，加快回采和掘进进度。

2、非固定部分的机身，采用无螺栓连接的快速可换支架，结构简单，拆装方便，劳动强度低，操作时间短。

3、设备在机身固定部分的胶带张紧装置采用电绞车拖动代替人工张紧。

4、全机所用的槽形托辊，下托辊，同一类的改向滚筒尺寸规格统一，都可通用互换。

机头传动装置的液力偶合器、连接罩，减速器除第二级传动齿轮外的其余部分均与80型弯曲刮板输送机通用互换。

5、传动滚筒外层包胶，摩擦系数大，初张力小，胶带张力亦小。

6、输送机的电气设备具有隔爆性能，可用于有煤尘及瓦斯的矿井。

三．技术规格1、 输送量 吨每小时 4002、 输送长度 米 6003、输送带宽度毫米8004、输送带速度米每秒 25、贮藏输送带长度米506、转载机行走距离米127、主电机型号DSB-40 功率千瓦2×40 转速转每分1470 电压伏380/6608、传动滚筒直径毫米Φ5009、卸载改向滚筒直径毫米Φ40010、机尾改向滚筒直径毫米Φ32011、贮带部分改向滚筒直径毫米Φ320Φ10812、托辊直径毫米Φ8913、上托辊槽形角30°14、液力偶合器型号YOXD-400 工作轮直径毫米400 15、减速器型号JS40 功率千瓦2×40 级数 3 传动比i 18.4495 16、输送带规格名称橡胶面整芯阻燃输送带型号800S 芯步层数i 3抗拉强度公斤每毫米80 17、张紧绞车型号JZB-0.3 牵引力牛顿3000绳速米每秒0.079～0.128电机型号DSB-4电机功率千瓦 4电机电压伏66018、收放胶带装置胶带卷筒转速转每分11.7电机型号DSB-4电机功率千瓦 4电机电压伏66019、机尾牵引绞车型号J H2—5牵引力（平均）牛顿50000绳速（平均）米每秒0.17电机型号JBJ2—51—4电机功率千瓦7.5电机电压伏66020、综合保护装置型号KHP21、机头传动部分外形尺寸毫米4000×1961×153522、机尾外形尺寸毫米15994×1294×65523、总重千克48718四．工作原理DSJ/80/40/2×40型伸缩带式输送机和普通胶带输送机一样是以胶带作为牵引撑载机构的连续运输设备。

可伸缩胶带输送机可伸缩胶带输送机与普通胶带输送机的工作原理一样，是以胶带作为牵引承载机的连续运输设备，它与普通胶带输送机相比增加了储带装置和收放胶带装置等，当游动小车向机尾一端移动时，胶带进入储带装置内，机尾回缩；反之则机尾延伸，因而使输送机具有可伸缩的性能。

结构概述伸缩胶带输送机分为固定部分和非固定部分两大部分。

固定部分由机头传动装置、储带装置、收放胶带装置等组成；非固定部分由无螺栓连接的快速可拆支架、机尾等组成。

1、机头传动装置由传动卷筒、减速器、液力联轴器、机架、卸载滚筒、清扫器组成。

n 机头传动装置是整个输送机的驱动部分，两台电机通过液力联轴器、减速器分别传递转距给两个传动滚筒（也可以用两个齿轮串联起来传动）。

用齿轮传动时，应卸下一组电机、液力联轴器和减速器。

n 液力联轴器为YL-400型，它由泵轮、透平轮、外壳、从动轴等构成，其特点是泵轮侧有一辅助室，电机启动后，液流透过小孔进入工作室，因而能使负载比较平衡地启动而电机则按近于坚载启动，工作时壳体内加20号机械油，充油量为14m3，减速器采用上级齿轮减速，第一级为圆弧锥齿轮，第二、第三级为斜齿和直齿圆柱齿轮，总传动比为25.564，与SGW-620/40T型刮板输送机可通用互换，减速器用螺栓直接与机架连接。

n 传动卷筒为焊接结构，外径为Φ500毫米，卷筒表面有特制的硫化胶层，因此对提高胶带与滚筒的eua值，防止打滑、减少初张力，具有较好的效果。

n 卸载端和头部清扫器，带式逆止器，便于卸载，机头最前部有外伸的卸载臂，由卸载滚筒和伸出架组成，滚筒安装在伸出架上，其轴线位置可通过轴承两侧的螺栓进行调节，以调整胶带在机头部的跑偏，在卸载滚筒的下部装有两道清扫器，由于清扫器刮板紧压在胶带上，故可除去粘附着的碎煤，带式逆止器以防止停车时胶带倒转。

n 机架为焊接结构，用螺栓组装，机头传动装置所有的零部件均安装在机架上。

电动机和减速器可根据具体情况安装在机架的左侧或右侧。

伸缩输送机的原理
伸缩输送机是一种能够根据需要调节长度的输送设备。

它由一个可伸缩的输送带和一套支撑机构组成。

其工作原理如下：
1. 伸缩输送机的传动系统：通常由电动机、减速器和传动轮组成。

电动机通过减速器驱动传动轮旋转，从而带动输送带的运动。

2. 伸缩输送机的支撑机构：支撑机构通常由支撑架和伸缩机构组成。

支撑架用于支撑输送带和传动轮，保持设备的稳定。

伸缩机构则用于调节输送带的长度，使其能够自由伸缩。

3. 输送物料的过程：工作时，输送带上的物料被放置在进料口。

输送带的前端开始移动，同时支撑架的伸缩机构开始伸缩。

这样，输送带的长度可以根据需要调节，使物料能够顺利输送到所需位置。

4. 伸缩输送机的控制系统：通常采用电气控制系统进行控制。

通过控制电动机的启停、速度等参数，来控制输送带的运行和伸缩机构的伸缩。

伸缩输送机的原理使其具有灵活性和适应性，适用于不同工作环境和物料输送要求。

它在物流、矿山、港口等领域广泛应用，提高了物料输送的效率和安全性。
