DSJ-800型可伸缩带式输送机概述

可伸缩皮带机技术协议[1]DSJ800/2×40可伸缩皮带机技术协议甲方：安阳鑫龙煤业（集团）龙山煤业有限责任公司乙方：河南龙宇能源股份有限公司机电制修厂安阳鑫龙煤业（集团）龙山煤业有限责任公司（甲方）委托河南龙宇能源股份有限公司机电制修厂（乙方）设计制造一条DSJ800/2×40可伸缩皮带机，经双方充分协商，达成如下协议：一、设计条件和选型：1、二运尺寸（长×宽×高mm）：17000×1385×1250二运水平转角：12°运输能力（最大）：300吨/小时巷道倾角（最大）：14°2、皮带机型号：DSJ800/2×40可伸缩皮带机整机一部；3、安装参数：全长300米，机头安装倾角0°，储带长度60米；4、设备能力：带速：2.0米/秒，输送量：400吨/小时；5、配套电机：YBS-40-4二台40千瓦、电压660/1140V，电机必须具有相应的“防爆合格证”、“煤安标志证”、“生产许可证”；6、减速机：SJ-80，速比18.499，通过液力耦合器与电机联接，整个驱动部分按乙方（符合国家或行业制造标准）标准图纸制作；7、机头框架部分配置：储带转向架1节、储带仓架7节、张紧装置1套、支撑小车2台、游动小车1台，以上部件均为DSJ800皮带机标准(国家标准或行业标准)配置；8、机身部分：包括H架、纵梁、上下托辊，上托辊为三联托辊，下托辊为平托辊，托辊直径为φ89mm；9、输送带为PVG1000S。

二、本次生产的皮带机所有的电控和保护等设备以及胶带均由甲方自备，其余部件由乙方提供。

三、售后服务：1、乙方负责提供产品说明书、设备总图等技术资料两份，设备整机矿用产品生产许可证一份，电机“防爆合格证”、“煤安标志证”、“生产许可证”一份。

2、乙方免费提供技术指导及咨询。

3、产品质保期为一年。

质保期内，除易损件外，其他零部件免费维修或更换。

井下可伸缩胶带运输机技术要求一、主要技术参数设备名称：井下可伸缩胶带运输机设备型号：DSJ80/18/2*90运输能力：180t/h；胶带宽度：800mm；胶带机定货长度：1400m，胶带机适合下运倾角不超过α=11.5°和上运不超过α=5°范围，配齐两种条件下的制动器和逆止器；输送机带速： 2m/s；储带长度：100m；电压等级： 660V/1140V二、供货范围：1、机械部分每套胶带机配齐电机、减速器、逆止器、涨紧小车、各种滚筒、托辊、中间架、托辊架、支腿、各种紧固件等。

电机选用南阳电机股份制造有限公司产品，报出电机详细技术参数；减速器选用太原太重煤机重型减速机有限公司产品，报出减速器详细技术参数；2、电控部分配齐馈电开关、启动器。

矿用隔爆型真空馈电开关：KBZ-400/1140（660），1台矿用隔爆型真空电磁起动器：QBZ-400/660（380）,2台（驱动电机配套）矿用隔爆型真空电磁起动器：QBZ-80/660（380）,1台（涨紧小车配套）馈电开关、启动器选用电光防爆电气有限公司产品。

3、胶带机保护部分每套胶带机配齐皮带机集控箱、皮带机保护、声光信号系统。

皮带机保护配置数量如下：（注：皮带机保护选用承德市普德电子有限公司产品）序号设备名称规格型号单位数量1 带式输送机保护控制装置主机台 12 速度传感器套 1套 23 烟温双控自动灭火洒水装置含装置主机1个、烟雾传感器1个、温度传感器1个、隔爆电磁阀（含喷头）1个个 14 自动灭火洒水装置配套隔爆电磁阀（含喷头）5 矿用本安型双向急停开关含打点功能个206 跑偏传感器2个/组组 67 温度传感器台 18 烟雾传感器台 19 堆煤传感器台 1MHMY 8*0.5 KM 1.210 煤矿用聚乙烯绝缘聚氯乙烯护套通信电缆11 覆塑钢丝绳KM 1.012 双向滚筒人员保护ZRG 套 113 矿用本安电路接线盒个 114 矿用语音报警器个 115 矿用隔爆兼本安型直流稳压电源个 2三、井下可伸缩胶带运输机技术要求：1、产品设计、加工、制造、验收必须符合《煤矿安全规程》、国家标准和相关行业标准规定的煤矿井下使用要求，并执行最新标准。

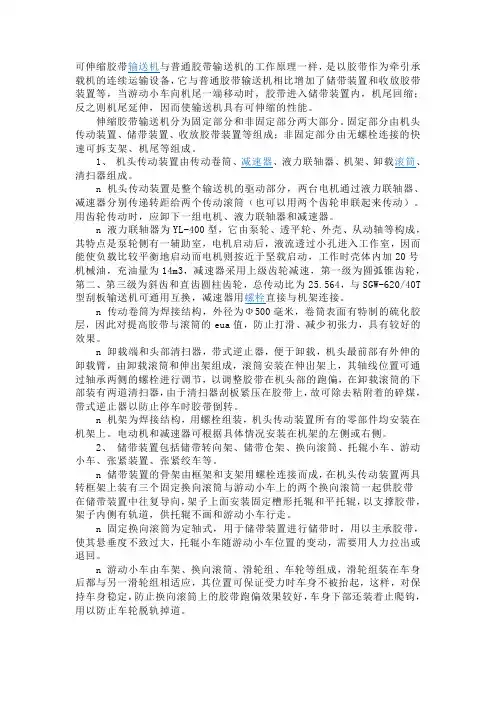

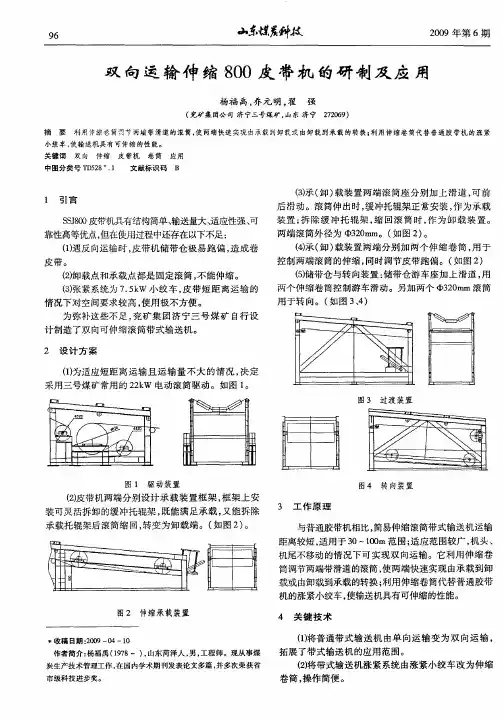

可伸缩胶带输送机与普通胶带输送机的工作原理一样，是以胶带作为牵引承载机的连续运输设备，它与普通胶带输送机相比增加了储带装置和收放胶带装置等，当游动小车向机尾一端移动时，胶带进入储带装置内，机尾回缩；反之则机尾延伸，因而使输送机具有可伸缩的性能。

伸缩胶带输送机分为固定部分和非固定部分两大部分。

固定部分由机头传动装置、储带装置、收放胶带装置等组成；非固定部分由无螺栓连接的快速可拆支架、机尾等组成。

1、机头传动装置由传动卷筒、减速器、液力联轴器、机架、卸载滚筒、清扫器组成。

n 机头传动装置是整个输送机的驱动部分，两台电机通过液力联轴器、减速器分别传递转距给两个传动滚筒（也可以用两个齿轮串联起来传动）。

用齿轮传动时，应卸下一组电机、液力联轴器和减速器。

n 液力联轴器为YL-400型，它由泵轮、透平轮、外壳、从动轴等构成，其特点是泵轮侧有一辅助室，电机启动后，液流透过小孔进入工作室，因而能使负载比较平衡地启动而电机则按近于坚载启动，工作时壳体内加20号机械油，充油量为14m3，减速器采用上级齿轮减速，第一级为圆弧锥齿轮，第二、第三级为斜齿和直齿圆柱齿轮，总传动比为25.564，与SGW-620/40T 型刮板输送机可通用互换，减速器用螺栓直接与机架连接。

n 传动卷筒为焊接结构，外径为Φ500毫米，卷筒表面有特制的硫化胶层，因此对提高胶带与滚筒的eua值，防止打滑、减少初张力，具有较好的效果。

n 卸载端和头部清扫器，带式逆止器，便于卸载，机头最前部有外伸的卸载臂，由卸载滚筒和伸出架组成，滚筒安装在伸出架上，其轴线位置可通过轴承两侧的螺栓进行调节，以调整胶带在机头部的跑偏，在卸载滚筒的下部装有两道清扫器，由于清扫器刮板紧压在胶带上，故可除去粘附着的碎煤，带式逆止器以防止停车时胶带倒转。

n 机架为焊接结构，用螺栓组装，机头传动装置所有的零部件均安装在机架上。

电动机和减速器可根据具体情况安装在机架的左侧或右侧。

2、储带装置包括储带转向架、储带仓架、换向滚筒、托辊小车、游动小车、张紧装置、张紧绞车等。

DSJ80/40/2×40型伸缩带式输送机使用维护说明书执行标准：MT820-2006《煤矿用带式输送机技术条件》MT/T901-2000《煤矿井下用伸缩带式输送机》地址：联系电话：传真：目录一、型号编制说明二、用途和特征三、技术规格四、工作原理五、工作条件六、结构概述七、安装、调正与试运转八、操作九、维护与修理十、附表十一、警示一．型号编制说明×两台40电机输送量400/带宽800伸缩式煤矿用带式输送机钢架二．用途和特性：伸缩带式输送机主要用于综合机械化采煤工作面的顺槽运输，也可用于一般采煤工作面的顺槽运输和巷道掘进运输。

用于顺槽运输时，尾端配刮板输送机与工作面运输机相接；用于巷道掘进运输时，尾端配胶带转载机与掘进机相接。

伸缩带式输送机的主要特征：1、除转载机与机尾有一搭接长度可供工作面快速推进外，通过收放胶带装置和贮带装置也可使机身得到伸长和缩短，从而能较有效地提高顺槽运输能力，加快回采和掘进进度。

2、非固定部分的机身，采用无螺栓连接的快速可换支架，结构简单，拆装方便，劳动强度低，操作时间短。

3、设备在机身固定部分的胶带张紧装置采用电绞车拖动代替人工张紧。

4、全机所用的槽形托辊，下托辊，同一类的改向滚筒尺寸规格统一，都可通用互换。

机头传动装置的液力偶合器、连接罩，减速器除第二级传动齿轮外的其余部分均与80型弯曲刮板输送机通用互换。

5、传动滚筒外层包胶，摩擦系数大，初张力小，胶带张力亦小。

6、输送机的电气设备具有隔爆性能，可用于有煤尘及瓦斯的矿井。

三．技术规格1、 输送量 吨每小时 4002、 输送长度 米 6003、 输送带宽度 毫米 8004、输送带速度米每秒 25、贮藏输送带长度米506、转载机行走距离米127、主电机型号DSB-40 功率千瓦2×40 转速转每分1470 电压伏380/6608、传动滚筒直径毫米Φ5009、卸载改向滚筒直径毫米Φ40010、机尾改向滚筒直径毫米Φ32011、贮带部分改向滚筒直径毫米Φ320Φ10812、托辊直径毫米Φ8913、上托辊槽形角30°14、液力偶合器型号YOXD-400 工作轮直径毫米400 15、减速器型号JS40 功率千瓦2×40 级数 3 传动比i 18.4495 16、输送带规格名称橡胶面整芯阻燃输送带型号800S 芯步层数i 3抗拉强度公斤每毫米80 17、张紧绞车型号JZB-0.3 牵引力牛顿3000 绳速米每秒0.079～0.128电机型号DSB-4电机功率千瓦 4电机电压伏66018、收放胶带装置胶带卷筒转速转每分11.7电机型号DSB-4电机功率千瓦 4电机电压伏66019、机尾牵引绞车型号J H2—5牵引力（平均）牛顿50000绳速（平均）米每秒0.17电机型号JBJ2—51—4电机功率千瓦7.5电机电压伏66020、综合保护装置型号KHP21、机头传动部分外形尺寸毫米4000×1961×153522、机尾外形尺寸毫米15994×1294×65523、总重千克48718四．工作原理DSJ/80/40/2×40型伸缩带式输送机和普通胶带输送机一样是以胶带作为牵引撑载机构的连续运输设备。

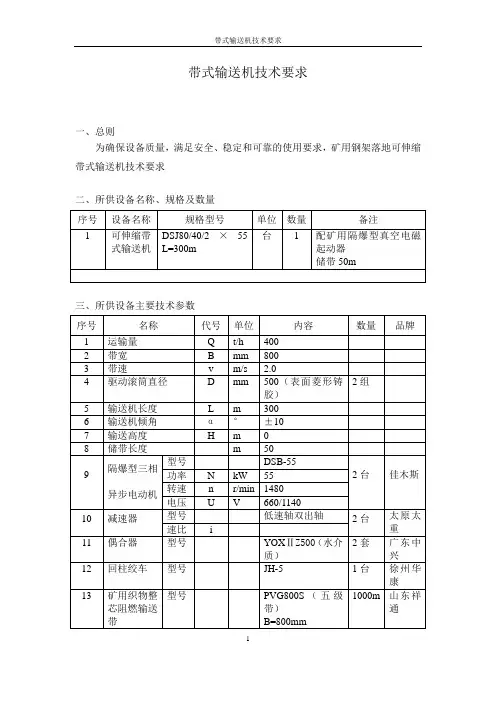

带式输送机技术要求一、总则为确保设备质量，满足安全、稳定和可靠的使用要求，矿用钢架落地可伸缩带式输送机技术要求二、所供设备名称、规格及数量三、所供设备主要技术参数四、设备主要配置及结构叙述1、皮带机机头驱动装置采用减速器与电动机通过液力偶合器罩筒相互连接的悬臂式结构，输送机传动部采用双电动机驱动方式，驱动装置安装时按照巷道空间情况可布置在机头左侧或右侧。

传动滚筒表面铸胶，胶面为阻燃菱形花纹。

2、机身仓架部分由储带转向架、储带仓架、支撑小车和游动小车等组成。

张紧方式采用JH-5回柱绞车张紧。

伸缩带储带形式为四层储带，储带长度50m。

3、机身部分由机架、上、下托辊组等组成，是输送机的可伸缩部分。

机架为无螺栓连接的快速拆装支架，它由钢管、H型支腿等组成，属钢架落地机型机身。

H型支架间距3m，并配备一定数量的可调支架。

H型支架强度可靠，主立柱采用10#槽钢。

4、上托辊形式为爬抓式三节一挂，30°槽角，托辊组间距1.5m。

下平托辊间距3m。

托辊直径为φ108，托辊管壁不小于3.25mm。

托辊结构为冲压轴承座，复合式非接触密封。

托辊的使用寿命为3万小时。

5、中间架纵梁采用φ76×3000m钢管，管壁厚度4mm。

6、机尾由支座、导轨、滚筒座、缓冲托辊组、清扫器等组成。

几种不同形式的导轨与支座、滚筒座固定，组成了五节机尾骨架，彼此又用圆肩销铰接成为一整体，可供转载机在上面行走，与转载机搭接长度12米（15米导轨）。

7、钢结构表面除锈，涂两道底漆，两道面漆，面漆为橘红色。

五、其它1.免费提供安装调试技术指导。

2、交货时提供设备总图及说明书各两份。

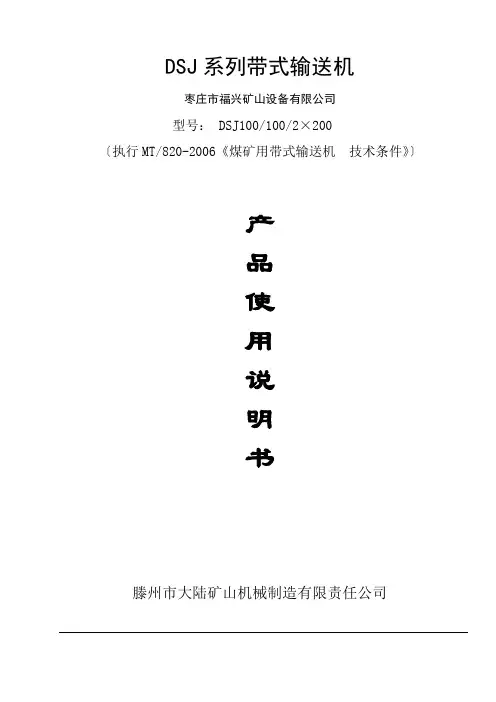

DSJ系列带式输送机枣庄市福兴矿山设备有限公司型号： DSJ100/100/2×200〔执行MT/820-2006《煤矿用带式输送机技术条件》〕产品使用说明书滕州市大陆矿山机械制造有限责任公司2009年4月1日出版目录一、概述 (2)二、型号编制及含义说明 (2)三、主要技术参数 (2)四、产品特点 (2)五、工作原理和结构特征 (3)六、安装和调试 (5)七、使用操作 (6)八、维修与修理 (7)九、警示语 (7)十、润滑表、易损件明细表 (7)一、概述1、总体简介带式输送机主要用于综合机械化采煤工作面的顺槽输送，也可用于一般工作面的顺槽和巷道掘进运输部位，用于顺槽运输的机尾部配刮板输送机与工作面运输机相接；用于巷道掘进运输时，机尾部配皮带机转载机与掘进机相接。

2、工作条件（1）环境温度为-10°～＋40°C，环境相对湿度不超过95％〔25°C时〕；（2）周围空气中的成分不得超过《煤矿安全规程》中所规定的安全含量；（3）输送物料应为容重小于是m的各种不规则形状的原煤和矸石；（4）有被水淋或局部有煤泥水的运行情况；（5）工作制为连续型。

3、产品执行标准MT820-2006 煤矿用带式输送机技术条件二、型号编制及含义说明D S J / / ×单个电机功率(KW)电机个数（单台省略）输送量（t/h）带宽（cm）钢架可伸缩式煤矿用带式输送机示例：DSJ100/63/2×75表示：带宽1000mm、输送量630T/h、电机功率为75kw的双电机驱动的可伸缩带式输送机。

三、主要技术参数1、带式输送机主要技术参数见表1。

四、产品特点1、转载机与输送机机尾进行合理搭接，即具有可供工作面快速推进，也可通过储带装置使机身得到伸长和缩短，能有效地提高顺槽运输能力，加快回采和掘进速度。

2、非固定部分的机身，采用无螺栓连接的快速可拆支架，并配有可调H型支架，结构简单，拆装方便，劳动强度低，操作时间短。

DSJ100/70/2×55 DSJ100/63/125DSJ100/63/2×75 DSJ80/40/2×55 DSJ65/15/2×22DSJ型带式输送机使用维护说明书鹤岗市永泰机械设备有限责任公司出版日期2007年6月30日目录一、概述 (1)二、型号、含义 (2)三、主要技术参数 (3)四、产品特点 (4)五、工作原理和结构特征 (4)六、安装、调试及伸缩操作 (5)七、带式输送机的维护、保养、定期检查 (7)八、带式输送机常见故障与处理 (8)九、警示语句 (9)十、润滑及易损更换 (11)十一、附图 (11)一、概述可伸缩带式输送机是摩擦传动连续式运输设备。

在综合机械化采煤和掘进过程中，它是较好的一种顺槽运输设备，可伸缩带式输送机随着工作面的不断推移，顺槽的长度也不断地发生变化，而这种运输机本身就能适应这些变化，它带有一个储带装置，可以把多余的皮带暂时储存起来，以适应伸长或缩短的需要。

1、主要特征：(1)采用槽形托辊组，承载量大。

(2)在装载段，采用了弹性材料套的缓冲托辊组，缓冲负荷的冲击。

(3)整个皮带机浮放在巷道底板上，无螺栓联接。

(4)采用电绞车拉紧和储存皮带，并装有负荷传感器可以指示皮带的拉力。

2、本设备正常使用环境：海拔高度≤1000米环境温度–20～+40℃相对湿度≤95%（在+25℃时）大气压力 80～106Kpa空气含有爆炸性气体混合物煤层体倾斜不大于35度的工作面上胶带输送机示意图11、卸载滚筒2、阻燃胶带3、机尾滚筒4、张紧滚筒5、导向滚筒6、传动滚筒7、传动滚筒Ⅱ二、型号、含义D S J □/□/□电动机功率（kW）运输量（×10t/h）胶带宽度（cm）钢架可伸缩带式输送机三、主要技术参数5四、产品特点该设备为系列产品，适用于煤矿及粉尘大需要防爆的地方。

其执行标准为:MT820-2006《煤矿用带式输送机技术条件》和 MT/T901-2000《煤矿井下用伸缩带式输送机》。

DSJ100/70/2×55 DSJ100/63/125DSJ100/63/2×75 DSJ80/40/2×55 DSJ65/15/2×22DSJ型带式输送机使用维护说明书鹤岗市永泰机械设备有限责任公司出版日期2007年6月30日目录一、概述 (1)二、型号、含义 (2)三、主要技术参数 (3)四、产品特点 (4)五、工作原理和结构特征 (4)六、安装、调试及伸缩操作 (5)七、带式输送机的维护、保养、定期检查 (7)八、带式输送机常见故障与处理 (8)九、警示语句 (9)十、润滑及易损更换 (11)十一、附图 (11)一、概述可伸缩带式输送机是摩擦传动连续式运输设备。

在综合机械化采煤和掘进过程中，它是较好的一种顺槽运输设备，可伸缩带式输送机随着工作面的不断推移，顺槽的长度也不断地发生变化，而这种运输机本身就能适应这些变化，它带有一个储带装置，可以把多余的皮带暂时储存起来，以适应伸长或缩短的需要。

1、主要特征：(1)采用槽形托辊组，承载量大。

(2)在装载段，采用了弹性材料套的缓冲托辊组，缓冲负荷的冲击。

(3)整个皮带机浮放在巷道底板上，无螺栓联接。

(4)采用电绞车拉紧和储存皮带，并装有负荷传感器可以指示皮带的拉力。

2、本设备正常使用环境：海拔高度≤1000米环境温度–20～+40℃相对湿度≤95%（在+25℃时）大气压力 80～106Kpa空气含有爆炸性气体混合物煤层体倾斜不大于35度的工作面上胶带输送机示意图11、卸载滚筒2、阻燃胶带3、机尾滚筒4、张紧滚筒5、导向滚筒6、传动滚筒7、传动滚筒Ⅱ二、型号、含义D S J □/□/□电动机功率（kW）运输量（×10t/h）胶带宽度（cm）钢架可伸缩带式输送机三、主要技术参数5四、产品特点该设备为系列产品，适用于煤矿及粉尘大需要防爆的地方。

其执行标准为:MT820-2006《煤矿用带式输送机技术条件》和 MT/T901-2000《煤矿井下用伸缩带式输送机》。

DTL80型、DSJ80型DTL100型、DSJ100型带式输送机使用说明书鹤岗斯达机电设备制造有限责任公司目录1、概述 (2)2、使用条件 (2)3、型号及含义 (2)4、主要技术性能 (3)5、主要组成部分 (3)6、安装与调整 (5)7、皮带机的维护与定期检查 (7)8、润滑 (8)9、输送机的安全操作注意事项 (8)10、执行标准 (8)11、装箱单 (8)12、更换配件 (9)1、概述可伸缩皮带机和普通皮带机，是磨擦传动连续式运输设备。

在综合机械化采煤和掘进过程中，它是较好的一种顺槽运输设备，可伸缩皮带机随着工作面的不断推移，顺槽的长度也不断地发生变化，而这种皮带机本身就能适应这些变化，它带有一个储带装置，可以把多余的皮带暂时储存起来，以适应伸长或缩短的需要。

2、使用条件：海拔高度≤1000米环境温度–10~+40℃相对湿度≤95%（在+25℃时）大气压力 80~106Kpa3、型号及含义具体型号：普通型：DTL80/33/55DTL100/63/125可伸缩型：DSJ80/40/2×55DSJ100/63/1254、主要技术参数：5、主要组成部分5.1机头部包括卸煤架，机头架及驱动部。

卸煤架在机头部的前端，伸出去一个卸载臂，重段皮带运来的负荷，经卸载臂卸下，皮带经卸载筒，返回到传动卷筒。

在卸载滚筒下装有一个皮带清扫装置，以便清除掉卸载后粘在皮带上的碎屑。

机头架前联卸载架，后联储带仓左（右）联驱动部，由架体，两个传动滚筒和联动齿组成。

两传动滚筒一主一付，主滚筒由减速器直接带动，付滚筒是由主滚筒通过联动齿轮带动，两联动齿轮速比为1，因此，两滚筒转速相等，方向相反，满足传动要求。

为保证机头传动可靠，减少皮带磨损，在两主付传动滚筒上，也装有清扫刮板。

两传动滚筒包胶以增大与胶带的磨擦力。

驱动部由电动机，液力联轴器和三级齿轮减速器组成。

电动机与减速器通过联接法兰分别连接到液力联轴器罩的两端，构成一体，前端通过减速器带锥孔的输出轴支撑在同样锥度的主传动滚筒轴头上，加键联接，端部用螺栓接紧。

DSJ80/40/2×40型可伸缩带式输送机概述执行标准：MT820-2006《煤矿用带式输送机技术条件》MT/T901-2000《煤矿井下用伸缩带式输送机》一．型号编制说明×两台40电机输送量400/带宽800伸缩式煤矿用带式输送机钢架二．用途和特性：伸缩带式输送机主要用于综合机械化采煤工作面的顺槽运输，也可用于一般采煤工作面的顺槽运输和巷道掘进运输。

用于顺槽运输时，尾端配刮板输送机与工作面运输机相接；用于巷道掘进运输时，尾端配胶带转载机与掘进机相接。

伸缩带式输送机的主要特征：1、除转载机与机尾有一搭接长度可供工作面快速推进外，通过收放胶带装置和贮带装置也可使机身得到伸长和缩短，从而能较有效地提高顺槽运输能力，加快回采和掘进进度。

2、张紧装置采用头部绞车张紧。

3、设备在机身固定部分的胶带张紧装置采用电绞车拖动代替人工张紧。

4、全机所用的槽形托辊，下托辊，同一类的改向滚筒尺寸规格统一，都可通用互换。

5、驱动滚筒外层包胶，摩擦系数大，初张力小，胶带张力亦小。

6、输送机的电气设备具有隔爆性能，可用于有煤尘及瓦斯的矿井。

三．技术规格1、 输送量 吨每小时 4002、 输送长度 米 6003、 输送带宽度 毫米 8004、 输送带速度 米每秒 25、 贮藏输送带长度 米 506、转载机行走距离米127、主电机型号DSB-40功率千瓦2×40转速转每分1470电压伏6608、驱动滚筒直径毫米Φ5009、卸载滚筒直径毫米Φ40010、机尾滚筒直径毫米Φ40011、贮带部分改向滚筒直径毫米Φ320、Φ20012、减速器型号JS40功率千瓦2×40传动比i 18.449513、输送带规格名称橡胶面整芯阻燃输送带14、张紧绞车牵引力千克5000电机功率千瓦7.5电机电压伏66015、机头传动部分外形尺寸毫米4232×1961×144316、总重千克49280四．工作原理及主要部件结构特点1、DSJ/80/40/2×40型可伸缩带式输送机和普通胶带输送机一样是以胶带作为牵引撑载机构的连续运输设备。

DSJ100/80/160型煤矿井下用可伸缩带式输送机使用说明书山西晋煤集团金鼎煤机矿业有限责任公司二〇一〇年十一月DSJ100/80/160型煤矿井下用可伸缩带式输送机使用说明书1 用途及适用范围：1.1 用途：DSJ100/80/160型煤矿井下用可伸缩带式输送机主要用于综合机械化采煤工作面中，它是一种较好的顺槽运输设备，随着工作面的不断推移，它能随着顺槽长度的变化而变化。

尾端配刮板转载机，与工作面输送机相接。

(参看图1)1.2 适用范围DSJ100/80/160型可伸缩带式输送机是在DSJ100/63/125型可伸缩带式输送机的基础上，通过提高带速来增加运输量，以满足厚煤层综采配套需要，它适用于3.5~4.5m厚煤层综采工作面的顺槽运输。

2 型号、基本参数及技术特性：2.1型号含义说明：电动机功率160kW运输能力800t/h输送带宽度 100cm机架式伸缩式带式输送机2.2 技术特征：输送量……………………………………………………800吨/小时输送长度…………………………………………………1000米输送带宽度………………………………………………1000毫米输送带速度…………………………………………………2.5米/秒储带长度……………………………………………………100米主电机型号…………………………………………………YSB-160功率…………………………………………………………160千瓦电压………………………………………………………… 660/1140伏转速…………………………………………………………1475转/分减速器型号…………………………………………………PQ-400总速比………………………………………………………19.867液力偶合器…………………………………………………YL—560 传动滚筒直径………………………………………………φ630毫米传动滚筒个数…………………………………………………2个卸载滚筒直径…………………………………………φ400毫米改向滚筒直径……………………………………φ400、φ320毫米承载托滚直径…………………………………………φ108毫米张紧绞车电机型号……………………………………………JH2-5功率…………………………………………………………7.5千瓦电压………………………………………………………660/380伏绳速……………………………………………………… 10.2米/分最大牵引力…………………………………………………50千牛与转载机搭接长度……………………………………………12米机头外型尺寸……………………………3450×2539×1641毫米机尾外型尺寸……………………………16300×1606×678毫米机器总重量……………………………………………94060公斤3 结构特征及工作原理3.1结构特征3.1.1采用了具有弹簧挂钩可变槽角托辊组，承载量大，运行平稳，不易跑偏。

DＳJ8０/40/2×75可伸缩带式输送机使用说明书兖矿东华重工机电装备制造分公司地址：山东省邹城市矿建东路757号电话：传真：目录前言 (2)一、用途与特征.......................................、............、 (3)二、主要技术参数.......................................、...、 (4)三、工作原理……………………………………、…、…………５四、结构概述……………………………………………………５五、电控 (9)六、带式输送机得安装…………………………………………、、9七、带式输送机得调整、调试及操作…………………………、、12八、带式输送机得维护保养……………………………………、、18九、常见故障及处理方法…………………………………………、22十、人员与设备安全提示…………………………………………、24前言◆警告：使用本机前必须认真阅读此说明书！◆本说明书内容包含了有关安全操作、正确使用设备得详细说明及有关建议。

◆认真仔细得阅读本说明书将有助于预防事故、降低运行成本、节省维护费用、提高设备得可靠性与使用效率,并可延长设备得使用寿命。

◆每个参与输送机得工作人员必须阅读并熟练掌握使用本手册。

◆为保证设备安全可靠得运行,合理得组织及适当得预防措施,就是十分重要得。

◆应严格遵守安全操作规程。

在安装设备得现场应备有说明书，操作中还要遵守起重、运输、电工、钳工等方面得有关规定。

◆应遵守配套件生产厂家相应得操作说明,如电动机、真空开关等,并且只允许使用具有资质得、合格得配套件。

◆制造商对不正确得使用所引起得损坏不负责任。

所冒得风险由用户全负责。

◆只有受过良好训练得、合格得人员才允许操作设备,否则极易发生危险。

所以，再次提示:在操作设备之前,请务必认真阅读本说明书,并注意下面所示安全警示符号及意义。

一、用途与特征可伸缩带式输送机主要用于综合机械化采煤工作面得顺槽运输,也可用于一般采煤工作面得顺槽运输与巷道掘进运输。

DSJ80/40/2×40型可伸缩带式输送机概述执行标准：MT820-2006《煤矿用带式输送机技术条件》MT/T901-2000《煤矿井下用伸缩带式输送机》一．型号编制说明×两台40电机输送量400/带宽800钢架伸缩式煤矿用带式输送机二．用途和特性：伸缩带式输送机主要用于综合机械化采煤工作面的顺槽运输，也可用于一般采煤工作面的顺槽运输和巷道掘进运输。

用于顺槽运输时，尾端配刮板输送机和工作面运输机相接；用于巷道掘进运输时，尾端配胶带转载机和掘进机相接。

伸缩带式输送机的主要特征：1、除转载机和机尾有一搭接长度可供工作面快速推进外，通过收放胶带装置和贮带装置也可使机身得到伸长和缩短，从而能较有效地提高顺槽运输能力，加快回采和掘进进度。

2、张紧装置采用头部绞车张紧。

3、设备在机身固定部分的胶带张紧装置采用电绞车拖动代替人工张紧。

4、全机所用的槽形托辊，下托辊，同一类的改向滚筒尺寸规格统一，都可通用互换。

5、驱动滚筒外层包胶，摩擦系数大，初张力小，胶带张力亦小。

6、输送机的电气设备具有隔爆性能，可用于有煤尘及瓦斯的矿井。

三．技术规格1、输送量吨每小时4002、输送长度米6003、输送带宽度毫米8004、输送带速度米每秒 25、贮藏输送带长度米506、转载机行走距离米127、主电机型号DSB-40功率千瓦2×40转速转每分1470电压伏6608、驱动滚筒直径毫米Φ5009、卸载滚筒直径毫米Φ40010、机尾滚筒直径毫米Φ40011、贮带部分改向滚筒直径毫米Φ320、Φ20012、减速器型号JS40功率千瓦2×40传动比i 18.449513、输送带规格名称橡胶面整芯阻燃输送带14、张紧绞车牵引力千克5000电机功率千瓦7.5电机电压伏66015、机头传动部分外形尺寸毫米4232×1961×144316、总重千克49280四．工作原理及主要部件结构特点1、DSJ/80/40/2×40型可伸缩带式输送机和普通胶带输送机一样是以胶带作为牵引撑载机构的连续运输设备。

DSJ系列带式输送机枣庄市福兴矿山设备有限公司型号： DSJ100/100/2×200〔执行MT/820-2006《煤矿用带式输送机技术条件》〕产品使用说明书滕州市大陆矿山机械制造有限责任公司2009年4月1日出版目录一、概述 (2)二、型号编制及含义说明 (2)三、主要技术参数 (2)四、产品特点 (2)五、工作原理和结构特征 (3)六、安装和调试 (5)七、使用操作 (6)八、维修与修理 (7)九、警示语 (7)十、润滑表、易损件明细表 (7)一、概述1、总体简介带式输送机主要用于综合机械化采煤工作面的顺槽输送，也可用于一般工作面的顺槽和巷道掘进运输部位，用于顺槽运输的机尾部配刮板输送机与工作面运输机相接；用于巷道掘进运输时，机尾部配皮带机转载机与掘进机相接。

2、工作条件（1）环境温度为-10°～＋40°C，环境相对湿度不超过95％〔25°C时〕；（2）周围空气中的成分不得超过《煤矿安全规程》中所规定的安全含量；（3）输送物料应为容重小于是2.0t/m的各种不规则形状的原煤和矸石；（4）有被水淋或局部有煤泥水的运行情况；（5）工作制为连续型。

3、产品执行标准MT820-2006 煤矿用带式输送机技术条件二、型号编制及含义说明D S J / / ×单个电机功率(KW)电机个数（单台省略）输送量（t/h）带宽（cm）钢架可伸缩式煤矿用带式输送机示例：DSJ100/63/2×75表示：带宽1000mm、输送量630T/h、电机功率为75kw的双电机驱动的可伸缩带式输送机。

三、主要技术参数1、带式输送机主要技术参数见表1。

四、产品特点1、转载机与输送机机尾进行合理搭接，即具有可供工作面快速推进，也可通过储带装置使机身得到伸长和缩短，能有效地提高顺槽运输能力，加快回采和掘进速度。

2、非固定部分的机身，采用无螺栓连接的快速可拆支架，并配有可调H型支架，结构简单，拆装方便，劳动强度低，操作时间短。
