一种口罩耳带线的焊接装置[实用新型专利]

一种口罩耳带线的焊接装置[实用新型专利]

专利名称：一种口罩耳带线的焊接装置专利类型：实用新型专利
发明人：倪明堂,梁升波,宋国庆,吴俊美申请号：CN202020509840.1
申请日：20200409
公开号：CN212860497U
公开日：
20210402
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种口罩耳带线的焊接装置，包括：载料架、定量装置、定位输送装置、焊接器以及压平装置。

与现有技术相比，通过本实用新型保证了焊接的高速稳定，从而实现了口罩耳带焊接的自动化，解决目前口罩生产方式中的精度低、人工成本高、工作强度大的问题，实现焊接效率高、性能稳定，大大提高了生产效率。

申请人：广东省智能机器人研究院,广东华中科技大学工业技术研究院
地址：523000 广东省东莞市松山湖园区学府路1号5栋
国籍：CN
代理机构：东莞卓为知识产权代理事务所(普通合伙)
代理人：齐海迪
更多信息请下载全文后查看。

一种耳带式口罩护耳装置及口罩[实用新型专利]

一种耳带式口罩护耳装置及口罩[实用新型专利]

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 202020213552.1(22)申请日 2020.02.26(73)专利权人 陈永玲地址 100042 北京市石景山区军械训练大队1楼4单元101号(72)发明人 宫义　王高吟　丁健　张阿舟　沈诚　万宏颖　刘佳伟　(74)专利代理机构 北京中慧创科知识产权代理事务所(特殊普通合伙)11721代理人 由元(51)Int.Cl.A41D 13/11(2006.01)A41D 27/00(2006.01)(54)实用新型名称一种耳带式口罩护耳装置及口罩(57)摘要本实用新型公开了一种耳带式口罩护耳装置及口罩，涉及医疗、卫生领域，包括护耳悬挂结构和长度调节结构，所述口罩耳带护耳悬挂结构包括左口罩耳带护耳悬挂结构和右口罩耳带护耳悬挂结构，所述口罩耳带护耳悬挂结构采用弧形结构，所述弧形结构高度应大于人耳根部高度，两个所述口罩耳带护耳悬挂结构通过所述长度调节模块连接；所述长度调节结构与口罩耳带护耳悬挂结构连接，根据口罩佩戴密合度和舒适度手动调节长度；本实用新型避免过紧的口罩长时间佩戴，口罩耳带长时间悬挂在耳朵上造成的耳朵疼痛，同时避免口罩从耳朵上滑落，结构简单，使用方便。

权利要求书1页 说明书4页 附图1页CN 211960997 U 2020.11.20C N 211960997U1.一种耳带式口罩护耳装置，其特征在于，包括护耳悬挂结构(1)和长度调节结构(2)，所述口罩耳带护耳悬挂结构包括左口罩耳带护耳悬挂结构(11)和右口罩耳带护耳悬挂结构(12)，所述左口罩耳带护耳悬挂结构(11)和右口罩耳带护耳悬挂结构(12)采用弧形结构，所述弧形结构高度应大于人耳根部高度，两个所述口罩耳带护耳悬挂结构通过所述长度调节结构(2)连接；所述长度调节结构(2)与口罩耳带护耳悬挂结构(1)连接，根据口罩佩戴密合度和舒适度调节长度。

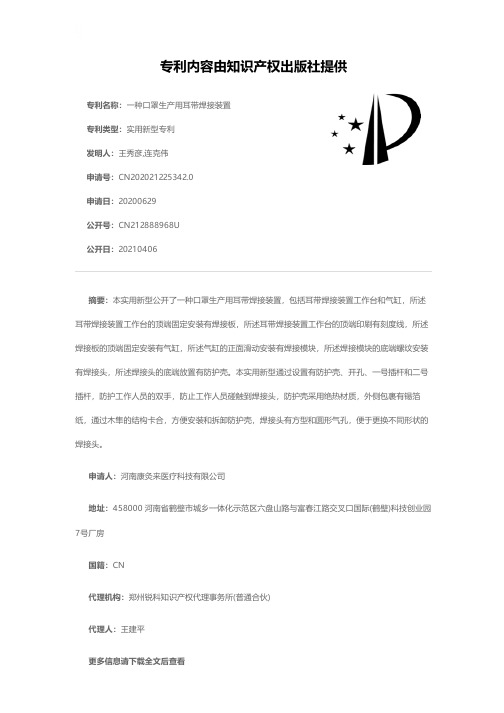

一种口罩生产用耳带焊接装置[实用新型专利]
