列举汽车上所使用的电磁阀。
汽车上使用的电磁阀种类繁多,包括喷油电磁阀、换挡电磁阀、高压油泵电磁阀、空调电磁离合器、发动机启停电磁阀等。
1.喷油电磁阀喷油电磁阀是发动机控制系统的重要组成部分,它的主要作用是控制燃油的喷射量和喷射时间。
其原理是通过操纵喷油电磁阀的通断,使燃油顺流或截流,达到调节燃油喷射量和时间的目的。
2.换挡电磁阀换挡电磁阀是自动变速器控制系统中的核心部件,负责控制变速器液压系统内的换挡操作。
它的原理是通过承载液压来调节换挡阀芯位置,实现变速器的换档。
3.高压油泵电磁阀高压油泵电磁阀主要用于柴油发动机供油系统中,负责控制高压油泵的供油量和时间。
它的原理是通过开闭高压油泵电磁阀来控制高压油腔的压力,进而实现调节燃油喷射量和时间的目的。
4.空调电磁离合器空调电磁离合器主要用于汽车空调系统中,其主要作用是启动和停止空调压缩机的运转。
其原理是通过电磁离合器的通断控制,使压缩机中的制冷剂得以顺利流通或截断,进而达到启动和停止压缩机的目的。
5.发动机启停电磁阀发动机启停电磁阀是现代汽车发动机启停系统中的关键部件,其主要作用是控制发动机启停。
其原理是通过控制电磁阀通断,实现启动和停止发动机的目的。
6.制动电磁阀制动电磁阀是汽车刹车系统中的重要部件,其主要作用是控制制动液的流动,实现刹车的操作。
其原理是当踩下刹车踏板时,通过控制电磁阀的通断,使制动液在制动系统内流动达到制动效果。
除了以上列举的几种电磁阀之外,还有一些在汽车运行中不太被人们所熟知但同样重要的电磁阀,例如变速箱电磁阀、气囊电磁阀、排气电磁阀等。
它们每一种都有各自的作用,共同协作完成汽车的操作与控制。

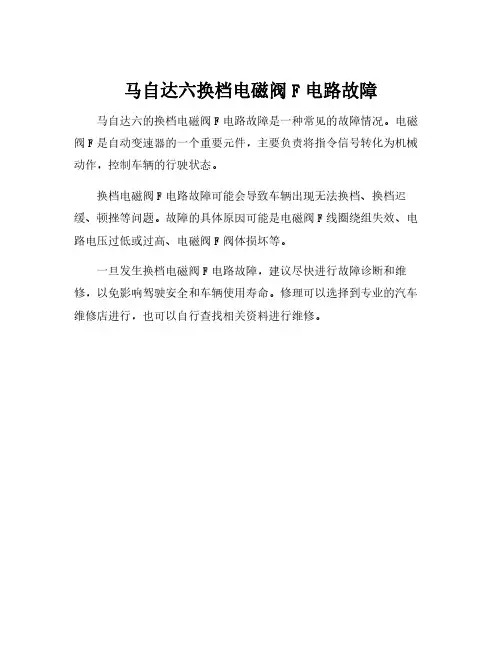

马自达六换档电磁阀F电路故障马自达六的换档电磁阀F电路故障是一种常见的故障情况。
电磁阀F是自动变速器的一个重要元件,主要负责将指令信号转化为机械动作,控制车辆的行驶状态。
换档电磁阀F电路故障可能会导致车辆出现无法换档、换档迟缓、顿挫等问题。
故障的具体原因可能是电磁阀F线圈绕组失效、电路电压过低或过高、电磁阀F阀体损坏等。
一旦发生换档电磁阀F电路故障,建议尽快进行故障诊断和维修,以免影响驾驶安全和车辆使用寿命。
修理可以选择到专业的汽车维修店进行,也可以自行查找相关资料进行维修。
汽车电磁阀的常见故障及解决方法解释说明1. 引言1.1 概述本文旨在介绍汽车电磁阀常见故障及解决方法。
随着汽车技术的不断发展,电磁阀在汽车系统中起着至关重要的作用。
然而,由于长时间使用或其他原因,电磁阀可能会出现各种故障,严重影响汽车性能和驾驶安全。
因此,了解这些常见故障及解决方法对维护和修理汽车至关重要。
1.2 文章结构本文主要分为四个部分来探讨汽车电磁阀的常见故障及解决方法。
在引言部分,我们将简要介绍文章的目的、内容概述和结构安排。
第二部分将详细介绍三种常见的电磁阀故障以及相应的解决方法。
这将帮助读者更好地了解不同类型故障所表现出的特征,并学习如何诊断和修复这些故障以恢复正常运行。
第三部分将更加深入地解释电磁阀工作原理,并对几种常见故障进行分析。
我们将探讨导致这些故障发生的可能原因,并提供解决方法的详细说明。
在结论部分,我们将总结文章中介绍的内容,并对研究成果进行归纳和评估。
此外,我们还将提出一些建议,指明未来可能的研究方向,以进一步完善电磁阀的性能和可靠性。
1.3 目的本文的目的是提供一个全面而清晰的指南,使读者能够了解汽车电磁阀常见故障及其解决方法。
通过对故障原因和解决方法的详细介绍和解释,读者可以快速准确地诊断和修复电磁阀故障,并有效地维护汽车系统。
希望该文可以为广大汽车爱好者、技术人员以及相关行业从业人员提供实用而有价值的参考资料。
2. 汽车电磁阀的常见故障及解决方法2.1 故障一汽车电磁阀在使用过程中可能会出现以下故障之一:无法正常开启。
故障原因可能包括电路问题、线路短路或线路断开等。
为了解决这个问题,可以采取以下解决方法:- 检查电磁阀的电源是否正常连接,并确保没有松动或损坏的线路。
- 使用万用表测试线圈的连通性,如果存在断路,则需要更换电磁阀。
- 检查控制电路和继电器是否正常工作,并修复任何故障。
2.2 故障二另一个常见问题是汽车电磁阀无法关闭。
出现这种故障的原因可能是线圈受损、阀体堵塞或密封件老化等。

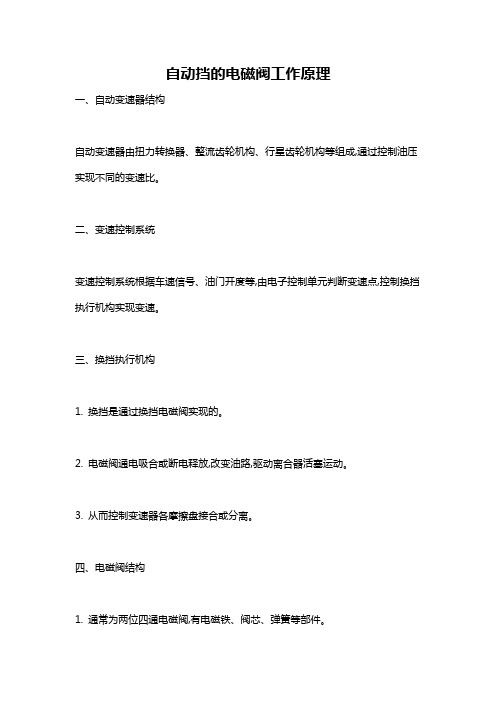

自动挡的电磁阀工作原理
一、自动变速器结构
自动变速器由扭力转换器、整流齿轮机构、行星齿轮机构等组成,通过控制油压实现不同的变速比。
二、变速控制系统
变速控制系统根据车速信号、油门开度等,由电子控制单元判断变速点,控制换挡执行机构实现变速。
三、换挡执行机构
1. 换挡是通过换挡电磁阀实现的。
2. 电磁阀通电吸合或断电释放,改变油路,驱动离合器活塞运动。
3. 从而控制变速器各摩擦盘接合或分离。
四、电磁阀结构
1. 通常为两位四通电磁阀,有电磁铁、阀芯、弹簧等部件。
2. 阀芯改变方向,打开或关闭油路。
五、电磁阀工作原理
1. 电磁铁通电吸合,带动阀芯移位。
2. 油路打开,油压驱动摩擦盘运动。
3. 电磁铁断电,弹簧复位,阀芯回位,关闭油路。
4. 摩擦盘运动停止,实现换挡控制。
5. 不同通断组合实现多种换挡控制。
六、优点
反应迅速,控制精确,能实现自动变速器的顺畅换挡。
综上所述,电磁阀是实现自动变速器换挡控制的关键部件,原理简单可靠,工作精确迅速。

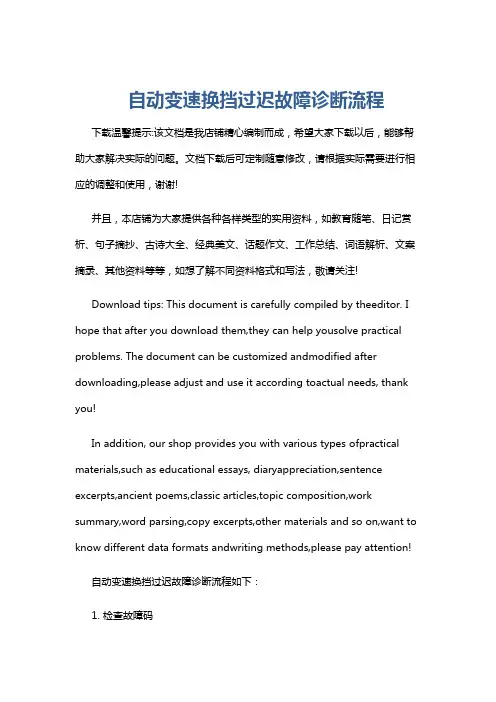

自动变速换挡过迟故障诊断流程下载温馨提示:该文档是我店铺精心编制而成,希望大家下载以后,能够帮助大家解决实际的问题。
文档下载后可定制随意修改,请根据实际需要进行相应的调整和使用,谢谢!并且,本店铺为大家提供各种各样类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,如想了解不同资料格式和写法,敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!自动变速换挡过迟故障诊断流程如下:1. 检查故障码使用故障诊断仪读取自动变速器的故障码。

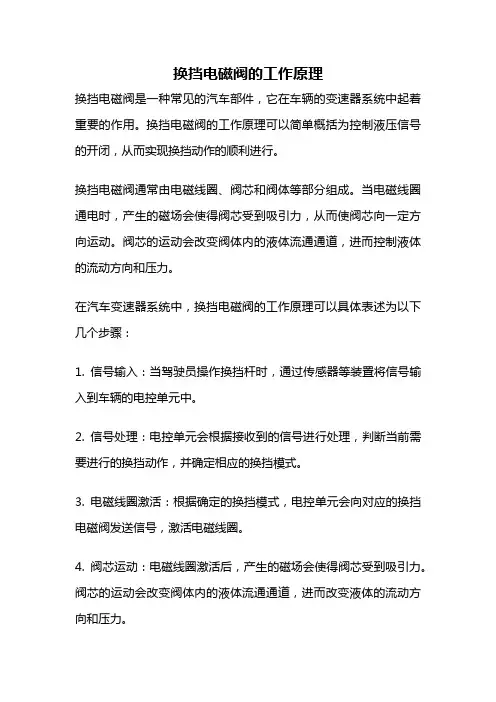

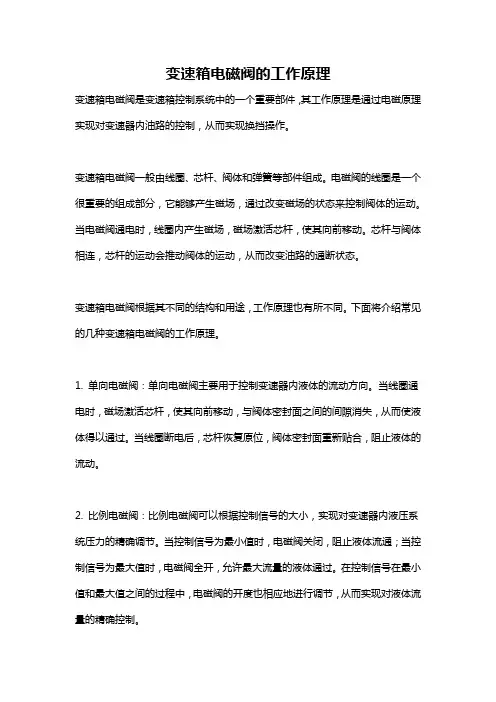

换挡电磁阀的工作原理换挡电磁阀是一种常见的汽车部件,它在车辆的变速器系统中起着重要的作用。
换挡电磁阀的工作原理可以简单概括为控制液压信号的开闭,从而实现换挡动作的顺利进行。
换挡电磁阀通常由电磁线圈、阀芯和阀体等部分组成。
当电磁线圈通电时,产生的磁场会使得阀芯受到吸引力,从而使阀芯向一定方向运动。
阀芯的运动会改变阀体内的液体流通通道,进而控制液体的流动方向和压力。
在汽车变速器系统中,换挡电磁阀的工作原理可以具体表述为以下几个步骤:1. 信号输入:当驾驶员操作换挡杆时,通过传感器等装置将信号输入到车辆的电控单元中。
2. 信号处理:电控单元会根据接收到的信号进行处理,判断当前需要进行的换挡动作,并确定相应的换挡模式。
3. 电磁线圈激活:根据确定的换挡模式,电控单元会向对应的换挡电磁阀发送信号,激活电磁线圈。
4. 阀芯运动:电磁线圈激活后,产生的磁场会使得阀芯受到吸引力。
阀芯的运动会改变阀体内的液体流通通道,进而改变液体的流动方向和压力。
5. 液体控制:换挡电磁阀的运动会改变液体流动的路径,从而使得液体可以按照预定的路线流向目标位置。
6. 换挡完成:当液体按照预定的路线流向目标位置后,换挡动作就完成了。
此时,电控单元会停止向换挡电磁阀发送信号,电磁线圈不再激活,阀芯回到初始位置。
通过以上的工作原理,换挡电磁阀能够实现汽车变速器系统的换挡功能。
它可以根据驾驶员的操作信号,通过控制液体的流动来完成换挡动作。
换挡电磁阀的工作原理使得换挡操作更加快速、准确,提高了驾驶的舒适性和安全性。
换挡电磁阀作为汽车变速器系统中的重要部件,其工作原理的稳定性和可靠性对于整个汽车的正常运行至关重要。
因此,在设计和制造换挡电磁阀时,需要考虑到工作环境的复杂性和可靠性要求,确保其能够长时间稳定运行。
换挡电磁阀的工作原理是通过控制液压信号的开闭来实现汽车变速器系统的换挡功能。
它通过电磁线圈的激活和阀芯的运动,控制液体的流动方向和压力,从而实现快速、准确的换挡动作。

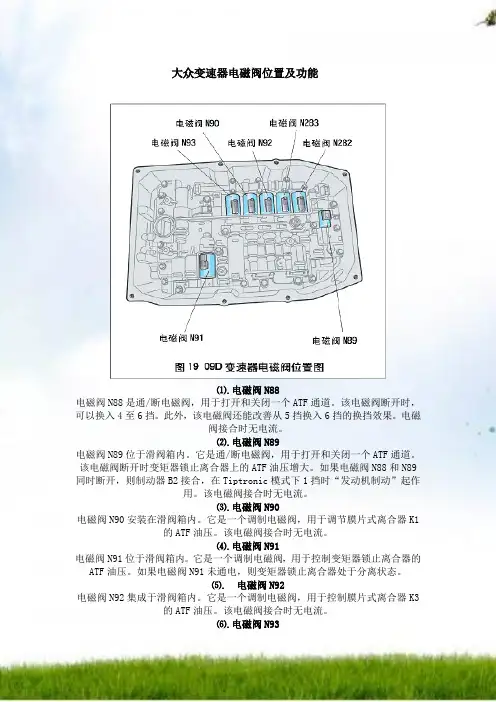

大众变速器电磁阀位置及功能⑴.电磁阀N88电磁阀N88是通/断电磁阀,用于打开和关闭一个ATF通道。
该电磁阀断开时,可以换入4至6挡。
此外,该电磁阀还能改善从5挡换入6挡的换挡效果。
电磁阀接合时无电流。
⑵.电磁阀N89电磁阀N89位于滑阀箱内。
它是通/断电磁阀,用于打开和关闭一个ATF通道。
该电磁阀断开时变矩器锁止离合器上的ATF油压增大。
如果电磁阀N88和N89同时断开,则制动器B2接合,在Tiptronic模式下1挡时“发动机制动”起作用。
该电磁阀接合时无电流。
⑶.电磁阀N90电磁阀N90安装在滑阀箱内。
它是一个调制电磁阀,用于调节膜片式离合器K1的ATF油压。
该电磁阀接合时无电流。
⑷.电磁阀N91电磁阀N91位于滑阀箱内。
它是一个调制电磁阀,用于控制变矩器锁止离合器的ATF油压。
如果电磁阀N91未通电,则变矩器锁止离合器处于分离状态。
⑸.电磁阀N92电磁阀N92集成于滑阀箱内。
它是一个调制电磁阀,用于控制膜片式离合器K3的ATF油压。
该电磁阀接合时无电流。
⑹.电磁阀N93电磁阀N93位于滑阀箱内。
它是一个调制电磁阀,根据发动机扭矩控制变速箱内ATF主压力。
该电磁阀接合时无电流,变速箱以最大ATF油压工作。
⑺.电磁阀N282电磁阀N282位于滑阀箱内。
它是一个调制电磁阀,用于控制膜片式离合器K2的ATF油压。
该电磁阀接合时无电流。
⑻.电磁阀N283电磁阀N283位于滑阀箱内。
它是一个调制电磁阀,用于控制膜片式制动器B1的ATF油压。
该电磁阀根据电流强度进行接合。
无电流时制动器以最大ATF油压接合。
01V电磁阀功能描述N88#换档电磁阀功能描述◆主要的功能是换档,通过和N89#N90#换档电磁阀的状态组合,使3/4/5档离合器F、4/5档离合器E和低/倒档制动器D在适当的时机动作,建立机械传动机构的3/4/5档、倒档和手动1档。
电磁阀的特性◆N88#是一个常开电磁阀,即在通电时保压,断电时泄压。

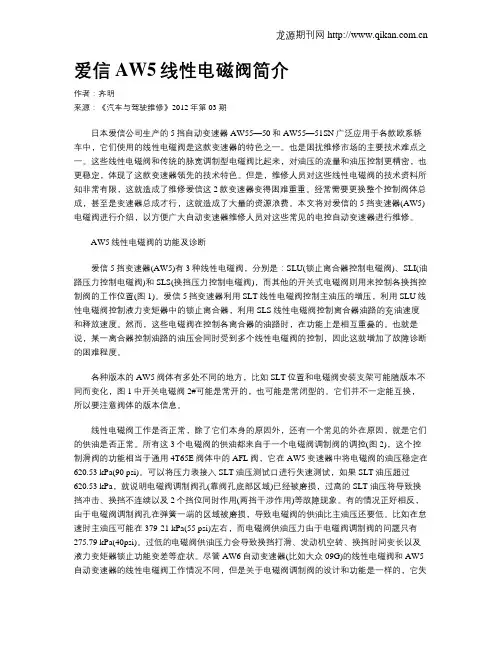

爱信AW5线性电磁阀简介作者:齐明来源:《汽车与驾驶维修》2012年第03期日本爱信公司生产的5挡自动变速器AW55—50和AW55—51SN广泛应用于各款欧系轿车中,它们使用的线性电磁阀是这款变速器的特色之一。
也是困扰维修市场的主要技术难点之一。
这些线性电磁阀和传统的脉宽调制型电磁阀比起来,对油压的流量和油压控制更精密,也更稳定,体现了这款变速器领先的技术特色。
但是,维修人员对这些线性电磁阀的技术资料所知非常有限,这就造成了维修爱信这2款变速器变得困难重重。
经常需要更换整个控制阀体总成,甚至是变速器总成才行,这就造成了大量的资源浪费。
本文将对爱信的5挡变速器(AW5)电磁阀进行介绍,以方便广大自动变速器维修人员对这些常见的电控自动变速器进行维修。
AW5线性电磁阀的功能及诊断爱信5挡变速器(AW5)有3种线性电磁阀,分别是:SLU(锁止离合器控制电磁阀)、SLI(油路压力控制电磁阀)和SLS(换挡压力控制电磁阀),而其他的开关式电磁阀则用来控制各换挡控制阀的工作位置(图1)。
爱信5挡变速器利用SLT线性电磁阀控制主油压的增压,利用SLU线性电磁阀控制液力变矩器中的锁止离合器,利用SLS线性电磁阀控制离合器油路的充油速度和释放速度。
然而,这些电磁阀在控制各离合器的油路时,在功能上是相互重叠的。
也就是说,某一离合器控制油路的油压会同时受到多个线性电磁阀的控制,因此这就增加了故障诊断的困难程度。
各种版本的AW5阀体有多处不同的地方,比如SLT位置和电磁阀安装支架可能随版本不同而变化,图1中开关电磁阀2#可能是常开的,也可能是常闭型的。
它们并不一定能互换,所以要注意阀体的版本信息。
线性电磁阀工作是否正常,除了它们本身的原因外,还有一个常见的外在原因,就是它们的供油是否正常。
所有这3个电磁阀的供油都来自于一个电磁阀调制阀的调控(图2),这个控制滑阀的功能相当于通用4T65E阀体中的AFL阀,它在AW5变速器中将电磁阀的油压稳定在620.53 kPa(90 psi)。

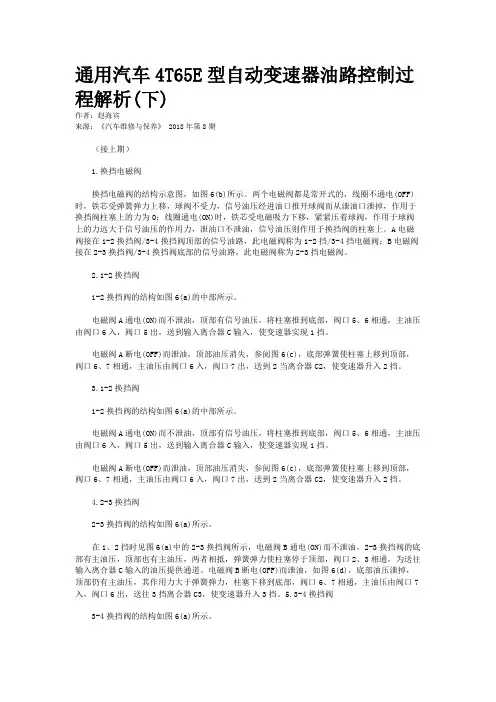

通用汽车4T65E型自动变速器油路控制过程解析(下)作者:赵海宾来源:《汽车维修与保养》 2018年第8期(接上期)1.换挡电磁阀换挡电磁阀的结构示意图,如图6(b)所示。
两个电磁阀都是常开式的,线圈不通电(OFF)时,铁芯受弹簧弹力上移,球阀不受力,信号油压经进油口推开球阀而从泄油口泄掉,作用于换挡阀柱塞上的力为0;线圈通电(ON)时,铁芯受电磁吸力下移,紧紧压着球阀,作用于球阀上的力远大于信号油压的作用力,泄油口不泄油,信号油压则作用于换挡阀的柱塞上。
A电磁阀接在1-2换挡阀/3-4换挡阀顶部的信号油路,此电磁阀称为1-2挡/3-4挡电磁阀;B电磁阀接在2-3换挡阀/3-4换挡阀底部的信号油路,此电磁阀称为2-3挡电磁阀。
2.1-2换挡阀1-2换挡阀的结构如图6(a)的中部所示。
电磁阀A通电(ON)而不泄油,顶部有信号油压,将柱塞推到底部,阀口5、6相通,主油压由阀口6入,阀口5出,送到输入离合器C输入,使变速器实现1挡。
电磁阀A断电(OFF)而泄油,顶部油压消失,参阅图6(c),底部弹簧使柱塞上移到顶部,阀口6、7相通,主油压由阀口6入,阀口7出,送到2当离合器C2,使变速器升入2挡。
3.1-2换挡阀1-2换挡阀的结构如图6(a)的中部所示。
电磁阀A通电(ON)而不泄油,顶部有信号油压,将柱塞推到底部,阀口5、6相通,主油压由阀口6入,阀口5出,送到输入离合器C输入,使变速器实现1挡。
电磁阀A断电(OFF)而泄油,顶部油压消失,参阅图6(c),底部弹簧使柱塞上移到顶部,阀口6、7相通,主油压由阀口6入,阀口7出,送到2当离合器C2,使变速器升入2挡。
4.2-3换挡阀2-3换挡阀的结构如图6(a)所示。
在1、2挡时见图6(a)中的2-3换挡阀所示,电磁阀B通电(ON)而不泄油,2-3换挡阀的底部有主油压,顶部也有主油压,两者相抵,弹簧弹力使柱塞停于顶部,阀口2、3相通,为送往输入离合器C输入的油压提供通道。
