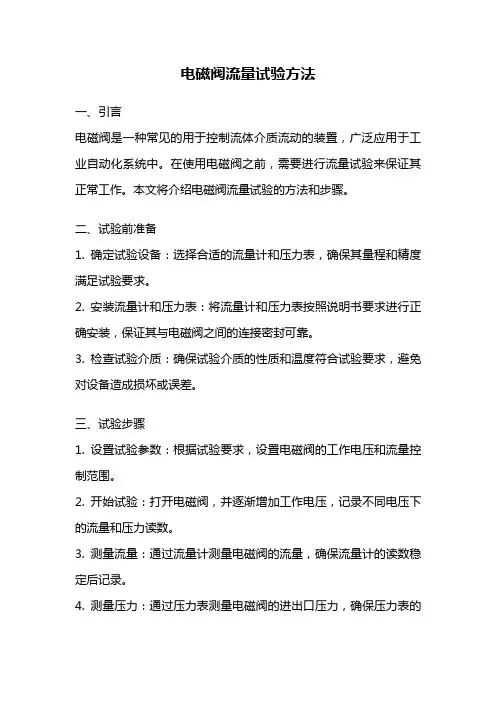

电磁阀流量试验方法一、引言电磁阀是一种常见的用于控制流体介质流动的装置，广泛应用于工业自动化系统中。
在使用电磁阀之前，需要进行流量试验来保证其正常工作。
本文将介绍电磁阀流量试验的方法和步骤。
二、试验前准备1. 确定试验设备：选择合适的流量计和压力表，确保其量程和精度满足试验要求。
2. 安装流量计和压力表：将流量计和压力表按照说明书要求进行正确安装，保证其与电磁阀之间的连接密封可靠。
3. 检查试验介质：确保试验介质的性质和温度符合试验要求，避免对设备造成损坏或误差。
三、试验步骤1. 设置试验参数：根据试验要求，设置电磁阀的工作电压和流量控制范围。
2. 开始试验：打开电磁阀，并逐渐增加工作电压，记录不同电压下的流量和压力读数。
3. 测量流量：通过流量计测量电磁阀的流量，确保流量计的读数稳定后记录。
4. 测量压力：通过压力表测量电磁阀的进出口压力，确保压力表的读数稳定后记录。
5. 记录数据：将试验过程中的流量、压力和工作电压等数据记录下来，以备后续分析和比较。
6. 分析数据：根据记录的数据，分析电磁阀在不同工作条件下的流量特性和压力特性，评估其性能和稳定性。
四、试验注意事项1. 试验过程中应保持试验环境的稳定，避免外界因素对试验结果的影响。
2. 测量仪器的准确性和稳定性对试验结果的影响较大，应选择合适的仪器并进行校准。
3. 电磁阀在试验过程中可能会产生较大的压力波动，需要采取相应的措施来保护试验设备和仪器。
4. 在更换试验介质时，应将设备和管路清洗干净，避免不同介质之间的交叉污染。
5. 试验结束后，及时关闭电磁阀和仪器设备，并做好试验记录和数据保存。
五、总结电磁阀流量试验是保证电磁阀正常工作的重要环节。
通过合理的试验方法和步骤，可以准确评估电磁阀的性能和稳定性，为后续的使用和维护提供参考依据。
在进行试验时，需要注意试验设备的选择和安装，保证试验环境的稳定，以及准确记录和分析试验数据。
只有经过严格的流量试验，才能确保电磁阀在实际工作中的可靠性和稳定性。

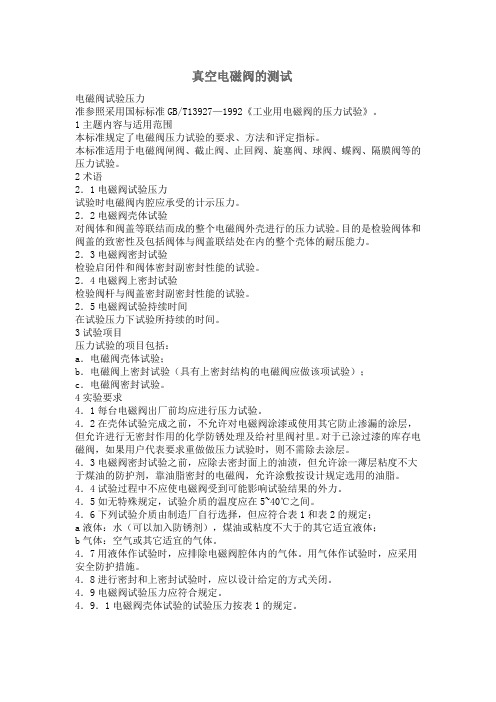

真空电磁阀的测试电磁阀试验压力准参照采用国标标准GB/T13927—1992《工业用电磁阀的压力试验》。
1主题内容与适用范围本标准规定了电磁阀压力试验的要求、方法和评定指标。
本标准适用于电磁阀闸阀、截止阀、止回阀、旋塞阀、球阀、蝶阀、隔膜阀等的压力试验。
2术语2．1电磁阀试验压力试验时电磁阀内腔应承受的计示压力。
2．2电磁阀壳体试验对阀体和阀盖等联结而成的整个电磁阀外壳进行的压力试验。
目的是检验阀体和阀盖的致密性及包括阀体与阀盖联结处在内的整个壳体的耐压能力。
2．3电磁阀密封试验检验启闭件和阀体密封副密封性能的试验。
2．4电磁阀上密封试验检验阀杆与阀盖密封副密封性能的试验。
2．5电磁阀试验持续时间在试验压力下试验所持续的时间。
3试验项目压力试验的项目包括：a．电磁阀壳体试验；b．电磁阀上密封试验（具有上密封结构的电磁阀应做该项试验）；c．电磁阀密封试验。
4实验要求4．1每台电磁阀出厂前均应进行压力试验。
4．2在壳体试验完成之前，不允许对电磁阀涂漆或使用其它防止渗漏的涂层，但允许进行无密封作用的化学防锈处理及给衬里阀衬里。
对于已涂过漆的库存电磁阀，如果用户代表要求重做做压力试验时，则不需除去涂层。
4．3电磁阀密封试验之前，应除去密封面上的油渍，但允许涂一薄层粘度不大于煤油的防护剂，靠油脂密封的电磁阀，允许涂敷按设计规定选用的油脂。
4．4试验过程中不应使电磁阀受到可能影响试验结果的外力。
4．5如无特殊规定，试验介质的温度应在5~40℃之间。
4．6下列试验介质由制造厂自行选择，但应符合表1和表2的规定；a液体：水（可以加入防锈剂），煤油或粘度不大于的其它适宜液体；b气体：空气或其它适宜的气体。
4．7用液体作试验时，应排除电磁阀腔体内的气体。
用气体作试验时，应采用安全防护措施。
4．8进行密封和上密封试验时，应以设计给定的方式关闭。
4．9电磁阀试验压力应符合规定。
4．9．1电磁阀壳体试验的试验压力按表1的规定。
电磁阀的工作原理及测试方法某型号电磁阀结构简图如图1所示，该阀有三个油口，其中P口和A口为供油口，T口为回油口。
随着电流变化，衔铁所受电磁力、阀芯位移和出油口油压也随之变化。
根据电流、阀芯位移之间的对应关系，不断调整电流大小，控制阀芯位移，进而达到控制出油口油压的目的。
存在两种工作状态，电磁阀断电时阀芯处于原始位置，A－T 油口相通; 通电时电磁圈得电，使阀芯克服弹簧阻力向另一侧移动，与阀套配合实现油路切换，P－A油口相通。
为了实现阀的可靠工作，需要进行以下性能测试。
电磁阀1、泄漏测试阀在工作时是否有内部泄漏是衡量其质量的一个关键性指标。
由于密封和磨损等因素，泄漏不可避免，所以测试指标是泄漏量不可超过最大泄漏值，均需要＜0.5L/min。
具体测试方式如下：阀未开启时A－T口通，此时通过给P口供油，慢慢增加P口压力由最小值到最大值，阀芯会在压力油的作用下移动到另一侧使阀的状态变为P－A通，在这个过程中测得在A－T口相通状态下阀内部由P 口泄漏到T口的流量，然后再将压力由最大值下降至最小值，阀芯返回到初始状态A－T口通，在这个过程中测得在P－A口相通时阀内部泄漏到T口的流量。
由于泄漏量很小，所以需要使用高精度齿轮流量传感器来测试阀的泄漏量，量程范围为（5～1000）ml/min，精度为0.5%FS。
2、输出流量－电流信号特性测试通过该测试可以得到在不同的压力下，随着电信号变化，阀的输出流量变化曲线，分析阀的稳态特性。
测试时，设定电流起始点和终止点，先将入口油压稳定至所需值，然后将被试阀的电信号从最小值升至最大值，再回到起点，绘制出流量－电流特性曲线。
3、阶跃响应时间测试电磁阀的响应时间测试有两种情况，分别为阀得电响应时间和断电响应时间，根据厂家要求均需小于30ms。
（1）初始状态为断电：此时阀芯处于原始状态A－T通，A口关闭，稳定P口油压，给电磁阀一个额定的电流信号，检测在电磁圈通电瞬间，到阀芯反应使A口油压上升至P口油压的百分之九十时所用的时间，即为得电响应时间。
电磁阀的检查方法电磁阀的检查方法电磁阀是确保自动变速器正常工作的一个重要的电器执行元件，不同的电磁阀状态对应不同的档位，其工作状态直接影响到自动变速器的工作状态，所以对电磁阀的检查也是自动变速器维修过程中的一个必不可少的环节。
电磁阀的检查大致可分为三种：■静态检查静态检查是指点火开关OFF时，测量电磁阀的电阻值，如图所示，用万用表的笔尖与电磁阀的插针相连，观察仪表屏幕上显示的阻值，若大于额定值，说明电磁阀线圈老化；若低于额定值说明线圈匝间短路；若无限大，说明电磁阀线圈开路，这些情况说明电磁阀已经失效，必须予以更换。
■动态检查动态检查是指模拟电磁阀的实际工作过程，以一定的气压代替油压，通过对电磁阀不断的人为激励，检查电磁阀的阀芯运动是否顺畅，密封性是否良好。
如图所示，用气枪将一定的气压通过锥型橡胶头施加在电磁阀的工作油孔上，按压控制开关使电磁阀反复的通断，观察泄油口处气流的流通变化情况，若气流始终存在，说明电磁阀密封不良；若一直无气流，说明电磁阀堵塞卡死；若气流的通断不合规范，说明电磁阀偶发性卡滞；若气流随电磁阀的动作而变化，说明电磁阀正常。
前三者的检查结果，均说明电磁阀的内部已经发生了磨损，在维修过程中必须予以全部更换。
★强调一点，加电测试前必须要清楚电磁阀的特性和类型，即分清哪个是换档电磁阀，哪个是调压电磁阀，因为调压电磁阀的阻值一般都很小，直接加12V的电源，易造成电磁阀损坏，在测试时，可在调压电磁阀的电器回路串联一个几十欧姆的电阻，对流经电磁阀的电流进行限制，这样可确保万无一失。
★自动变速器所使用的电磁阀，为湿式电磁阀，在长时间的工作过程中，所产生的大量热能被ATF油液带走，所以电磁阀的温度由于不间断的循环冷却而不会出现突变，而在加电测试时，电磁阀缺少了必要的冷却，自身温度会快速的升高，所以这种测试的时间要严格的加以控制，不能太长。
■热态检查前两项检查，并不能百分百的说明问题，大量的维修实例已经证明，某些电磁阀在前两项检查皆正常的情况下，进入热工况时却表现失常、难尽人意，制造出某些使维修工作陷入困境的奇怪故障现象。
电磁阀的性能测试与优化研究电磁阀作为一种广泛应用于工业领域的控制装置，广泛应用于流体流量调节、压力控制和流量切断等方面。
其性能的稳定与可靠性对于工业生产的运行起着至关重要的作用。
因此，对电磁阀的性能进行测试与优化研究，可以有效提高其性能稳定性和可靠性，更好地适应各种工业应用场景。
首先，我们需要进行电磁阀的性能测试。
性能测试是对电磁阀各项指标进行全面检测和验证的过程。
其中，最重要的指标是响应特性和流量特性。
响应特性是指电磁阀接收到控制信号后的开启或关闭反应时间。
通过快速度和准确性的测试，我们能够确保电磁阀在实际工作中能够及时、准确地响应指令。
流量特性是指电磁阀在各种压力条件下的流量变化规律。
通过流量特性测试，我们能够了解电磁阀在不同工况下的性能表现，从而为后续的优化提供依据。
为了提高电磁阀的性能稳定性和可靠性，我们可以从以下几个方面进行优化研究。
首先，优化电磁阀的结构设计。
电磁阀的结构设计直接关系到其性能稳定性和可靠性。
通过合理的结构设计，可以增强电磁阀的密封性能，减少泄露和漏气现象。
同时，还能提高电磁阀的耐压能力，使其在高压条件下仍能正常工作。
此外，还可以针对特定应用场景对结构进行定制优化，提高电磁阀在特定工况下的性能表现。
其次，优化电磁阀的控制系统。
电磁阀的控制系统包括控制信号的输入和输出。
通过优化控制系统的响应速度和精度，可以提高电磁阀的响应特性，使其能够更准确地响应控制指令。
此外，还可以采用智能化的控制算法和技术，提高电磁阀的控制精度和稳定性，适应复杂多变的工业环境。
再次，优化电磁阀的材料选择和加工工艺。
材料的选择直接影响到电磁阀的性能稳定性和可靠性。
通过选择高性能的材料，可以提高电磁阀的耐腐蚀性能和温度适应性。
同时，采用先进的加工工艺，可以增强电磁阀的精度和稳定性，提高其性能表现。
最后，优化电磁阀的维护与管理。
电磁阀的性能稳定与可靠性与其维护与管理密切相关。
定期进行维护保养，清洁内部结构和部件，及时更换磨损和老化的零部件，可以延长电磁阀的使用寿命，保证其正常工作。
电磁阀检验指导书一、引言电磁阀是广泛应用于工业领域的控制元件之一。
为了确保电磁阀的正常运行和安全性能，对其进行定期的检验是非常重要的。
本文档将为您提供一份详细的电磁阀检验指导书，以帮助您进行有效的检验工作。
二、检验前准备在进行电磁阀的检验前，需要做好以下准备工作：1. 准备好所需的检验设备，例如万用表、压力表等。
2. 确保检验环境的安全与整洁，避免可能的危险因素。
3. 对电磁阀的技术资料进行充分了解，包括结构、工作原理等。
三、外观检验1. 检查电磁阀外壳是否有明显的损坏或变形。
2. 检查接线端子是否松动或生锈，确保连接稳固可靠。
3. 检查电磁阀的标识和铭牌是否清晰可辨，是否与技术资料一致。
四、功能检验1. 检查电磁阀的操作是否灵活，是否能正常开启和关闭。
2. 使用万用表进行线圈的电阻检测，确保线圈的电阻值在正常范围内。
3. 检查电磁阀的动作速度和动作力是否符合要求，可以通过观察阀芯的运动情况和使用压力表进行测试。
4. 检查电磁阀的密封性能，可通过施加工作压力，观察是否有漏气或漏液现象。
5. 检查电磁阀的工作温度范围是否满足要求，可使用温度表进行测试。
五、安全检验1. 检查是否存在电磁阀漏电现象，可通过绝缘电阻测试仪进行测试。
2. 检查电磁阀的安装是否符合要求，是否存在松动或不稳定的现象。
3. 检查电磁阀周围是否有杂物堆积，是否存在阻碍通风或影响散热的情况。
六、检验记录对于每次进行的电磁阀检验，应当详细记录检验结果，包括外观检验、功能检验和安全检验等方面的内容。
记录中应包括电磁阀的型号、序列号、检验日期、检验人员等信息，以便于日后的查询和管理。
七、维护和保养除了定期进行检验外，电磁阀还需要进行日常的维护和保养。
包括清洁阀体表面、保持接线端子干燥和清洁、检查电源电压等。
同时，定期更换磁性材料和密封材料，以保证电磁阀的正常工作。
八、结束语电磁阀检验是确保电磁阀正常运行的重要环节，通过本指导书的参考，您可以更有效地进行电磁阀的检验工作。

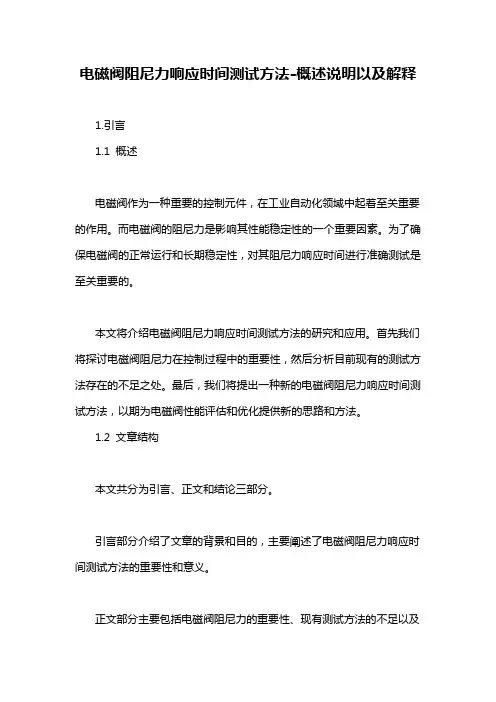

电磁阀阻尼力响应时间测试方法-概述说明以及解释1.引言1.1 概述电磁阀作为一种重要的控制元件，在工业自动化领域中起着至关重要的作用。
而电磁阀的阻尼力是影响其性能稳定性的一个重要因素。
为了确保电磁阀的正常运行和长期稳定性，对其阻尼力响应时间进行准确测试是至关重要的。
本文将介绍电磁阀阻尼力响应时间测试方法的研究和应用。
首先我们将探讨电磁阀阻尼力在控制过程中的重要性，然后分析目前现有的测试方法存在的不足之处。
最后，我们将提出一种新的电磁阀阻尼力响应时间测试方法，以期为电磁阀性能评估和优化提供新的思路和方法。
1.2 文章结构本文共分为引言、正文和结论三部分。
引言部分介绍了文章的背景和目的，主要阐述了电磁阀阻尼力响应时间测试方法的重要性和意义。
正文部分主要包括电磁阀阻尼力的重要性、现有测试方法的不足以及提出的电磁阀阻尼力响应时间测试方法。
结论部分对前文进行总结和讨论，展望未来可能的研究方向和发展趋势。
内容1.3 目的：本文旨在提出一种有效的电磁阀阻尼力的响应时间测试方法，以解决现有测试方法存在的不足之处。
通过对电磁阀阻尼力响应时间进行准确测量和分析，可以更好地了解电磁阀在实际工作中的性能表现，为产品的优化设计提供依据。
同时，本文旨在促进电磁阀领域的研究和发展，为提高电磁阀的稳定性和可靠性提供技术支持。
通过本文提出的测试方法，可以为电磁阀制造商和研发人员提供参考，推动电磁阀技术的不断进步和创新。
2.正文"2.1 电磁阀阻尼力的重要性":电磁阀阻尼力是指在电磁阀关闭时，由于阀芯与阀座之间的液体阻力所产生的力。
这个阻尼力的大小直接影响着电磁阀的响应速度和稳定性。
在实际应用中，电磁阀作为控制元件，其阻尼力的大小将直接影响到系统的调节性能和控制效果。
首先，电磁阀的阻尼力影响了阀芯的关闭速度。
如果阻尼力过大，阀芯关闭的速度会变慢，导致系统响应时间延迟，影响系统的控制灵敏度和稳定性。
相反，如果阻尼力过小，阀芯关闭过快可能会导致系统的失控或震荡现象，影响系统的正常运行。
电磁阀耐久性试验报告本文介绍了一项针对电磁阀耐久性的试验报告。
该试验旨在评估电磁阀在长时间使用过程中的性能和可靠性。
试验方法：1. 试验样品选择：从批量生产的电磁阀中选取一定数量的样品进行试验。
确保样品代表性和随机性。
2. 试验条件设置：将选定的电磁阀样品安装在适当的测试装置上，如流体传导系统中。
试验环境设置在恶劣工况下，例如高温、低温、高湿度、低湿度、高压力、低压力等。
3. 试验参数记录：在试验过程中，监测和记录关键参数，如开关次数、开关速度、电压、电流、温度变化等。
4. 试验时间设定：根据实际应用场景和要求，设定一定的试验时间。
一般情况下，耐久性试验时间应足够长，以达到可靠性评估的目的。
5. 试验过程监测：通过观察样品的运行情况、使用寿命、性能劣化等现象，监测并记录样品的耐久性能。
6. 故障分析：如果试验过程中发生故障，对故障进行分析并记录。
分析故障原因，包括材料疲劳、设计不合理、制造工艺不良等。
7. 结果统计与分析：根据试验数据和记录，对结果进行统计和分析。
计算样品的平均寿命、失效时间分布、失效率等，以评估电磁阀的耐久性能。
8. 结论：根据试验结果，对电磁阀的耐久性进行评价和总结。
根据评价结果，得出结论和建议，提出改进措施。
9. 报告撰写：根据试验过程、结果和结论，撰写电磁阀耐久性试验报告。
清晰地描述试验过程，准确地总结试验结果，并给出合理可行的建议。
通过以上试验方法，可对电磁阀的耐久性进行科学的评估和验证。
这项试验能够为电磁阀的设计、生产和使用提供重要参考和依据，以确保其在实际应用中的可靠性和稳定性。

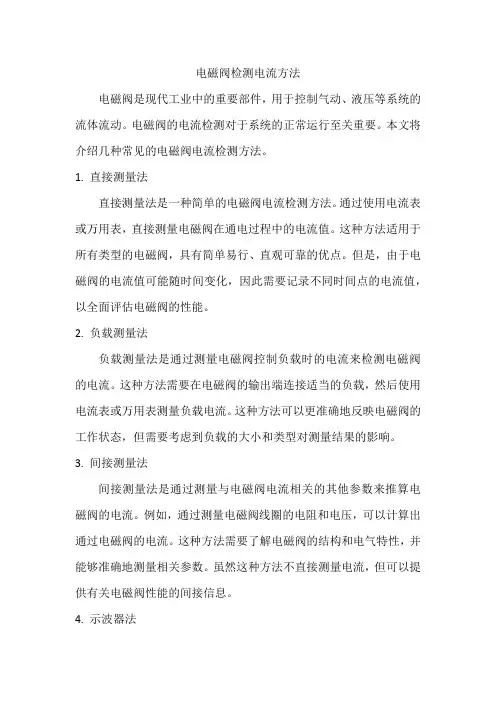

电磁阀检测电流方法电磁阀是现代工业中的重要部件，用于控制气动、液压等系统的流体流动。
电磁阀的电流检测对于系统的正常运行至关重要。
本文将介绍几种常见的电磁阀电流检测方法。
1. 直接测量法直接测量法是一种简单的电磁阀电流检测方法。
通过使用电流表或万用表，直接测量电磁阀在通电过程中的电流值。
这种方法适用于所有类型的电磁阀，具有简单易行、直观可靠的优点。
但是，由于电磁阀的电流值可能随时间变化，因此需要记录不同时间点的电流值，以全面评估电磁阀的性能。
2. 负载测量法负载测量法是通过测量电磁阀控制负载时的电流来检测电磁阀的电流。
这种方法需要在电磁阀的输出端连接适当的负载，然后使用电流表或万用表测量负载电流。
这种方法可以更准确地反映电磁阀的工作状态，但需要考虑到负载的大小和类型对测量结果的影响。
3. 间接测量法间接测量法是通过测量与电磁阀电流相关的其他参数来推算电磁阀的电流。
例如，通过测量电磁阀线圈的电阻和电压，可以计算出通过电磁阀的电流。
这种方法需要了解电磁阀的结构和电气特性，并能够准确地测量相关参数。
虽然这种方法不直接测量电流，但可以提供有关电磁阀性能的间接信息。
4. 示波器法示波器法是一种使用示波器来观察电磁阀电流波形的方法。
通过将示波器连接到电磁阀的电源线上，可以观察到电磁阀通电过程中的电流波形。
这种方法可以提供关于电磁阀工作状态的详细信息，例如峰值电流、上升时间和下降时间等。
示波器法适用于需要详细分析电磁阀性能的情况，例如在研究或开发阶段评估新产品的性能。
5. 热像仪法热像仪法是通过观察电磁阀在工作过程中的温度变化来评估其性能。
使用热像仪可以拍摄电磁阀线圈的照片或视频，观察线圈在不同时间点的温度分布。
这种方法可以检测因电流过大或过小而导致的线圈过热问题。
热像仪法适用于检测长时间运行的复杂系统中的电磁阀性能问题。
电磁阀检测方法根据电磁阀的使用要求，特制定如下检测办法：一．三通电磁阀1.常开检漏检测气（压缩氮气或压缩空气）通入线圈一侧入口，观察出口端（标识IN侧）气流是否畅通，如果畅通进行下一步，如无气流或气流很小，说明流路不畅，轻敲阀体几次仍不好转，判为不合格。
通气状态下，电磁阀送电，IN端及OUT端应均无气泡漏出，如有泄漏，用扳手轻敲阀体几次，并反复通、断电几次，不漏气进行下一步，如仍漏气，应判为不合格盲堵出气口（标识IN侧）一侧，将阀体直通一侧浸入水中，观察有无气泡。
如果有气泡从接头间隙处漏出，说明外漏，将接头拆下，重新缠绕四氟带并拧紧再试；如气泡从接头内漏出，说明阀内漏，用扳手轻敲阀体几次，如仍漏气，应判为不合格；如无气泡，将线圈侧接头浸入水中，检查有无外漏，如有，将将接头拆下，重新缠绕四氟带并拧紧再试，如无，常开状态下的检漏合格，可进行下一步常闭状态下的检漏。
2.常闭检漏将通入线圈侧的检测气拆下接入OUT端，去除盲堵，将直通一侧和线圈一侧分别浸入水中，检查泄漏情况。
区别外漏和内漏情况，按上述方法进行解决，内漏不能排除的可判为不合格，合格进行下一步盲堵IN端，电磁阀送电，再按上一上步的方法检查内外漏情况，区别处理。
内漏不能排除的判为不合格。
最后打开盲堵，看IN端气流是否畅通，如果畅通判为合格进行一步，如无气流或气流很小，说明流路不畅，轻敲阀体几次仍不好转，判为不合格。
3. 断电，拆下接线端头及盲堵。
4. 在电磁阀送通、断电过程中，注意听线圈动作的“嗒嗒”声是否清脆，是否有噪声或颤动、发热等现象。
如果有这些异常现象，可判为不合格。
5. 检漏过程中注意湿手不要动作电源开关、接线，以免触电。
二、两通电磁阀（常开）1、检测气通入入口端，通入0.2MPA检测气，看出口端气流是否畅通，如无气流或气流很小，说明流路不畅，轻敲阀体几次仍不好转，判为不合格。
如果畅通，盲堵出口端，将阀体浸入水中，观察有无气泡。
如果有气泡从接头间隙处漏出，说明外漏，将接头拆下，重新缠绕四氟带并拧紧再试；如果无气泡，打开盲堵，电磁阀送电，再将阀体浸入水中，观察有无气泡。
