电磁阀选型样本

■ 根据配套不同的执行元件或应用而选定合适的电磁阀4·53通电磁阀2·3电磁阀控制双作用气缸控制单作用气缸控制各类流体下面让我们介绍电磁阀的选定程序。

选定电磁阀的适当程序（电气规格）（机能）程序4（配管形式）程序6（可选项）VQD 系列(弹性密封)SY 系列(弹性密封)VQ 系列(弹性密封)VQ 系列(间隙密封SYJ 系列(弹性密封)VQZ 系列(弹性密封)VQZ 系列(间隙密封)首先，从表中选出阀门的有效截面积与工作的气缸相吻合的电磁阀系列及型号。

下面所示为与驱动气缸缸径相适应的电磁阀（气缸速度超过300～500mm/s）如何控制气缸的动作，按照下面的控制内容，由表中选出电磁阀的机能。

2位置单线圈2位置双线圈3位置（中位封闭）双线圈3位（中位排气）双线圈3位置（中位加压）双线圈机能控制内容符号断电后，恢复原来位置某一侧供电时，则阀芯切换至该侧的位置，若断电时，能保持断电前的位置。

两侧同时不供电时，供气口及气缸口同时封堵，气缸内的压力便不能排放出来。

两侧同时不供电时，供气口被封堵，从气缸口向大气排放。

两侧同时不供电时，供气口同时向两个气缸口通气。

[电流·电压]选择使用的电流及电压AC（交流）DC（直流）电 压12从下列表中选择出适当的导线引出方式。

由于各系列导线引出方式不同，就同一系列也有多种导线引出方式供选择，故请确认。

一般情况下，小型电磁阀的导线引出方式是直接出线式及L或M形插座式，大型的电磁阀是直接出线式及DIN 形插座式。

导线引出方式L或M形插座式 DIN形插座式110V,220V24V标准其它24V,48V100V,200V,其它6V,12V,48V,其它电流的种类导线引出方式系 列直接出线式SY系列SYJ系列VQ系列VQD系列VQZ系列有两种配管形式：直接配管型和底板配管型直接配管型将连接管直接接到阀体上，价格较低。

由阀体和底板组成，配管只接在底板上。

该型号的优点是维修简单，只需更换阀体，不需要拆除配管。

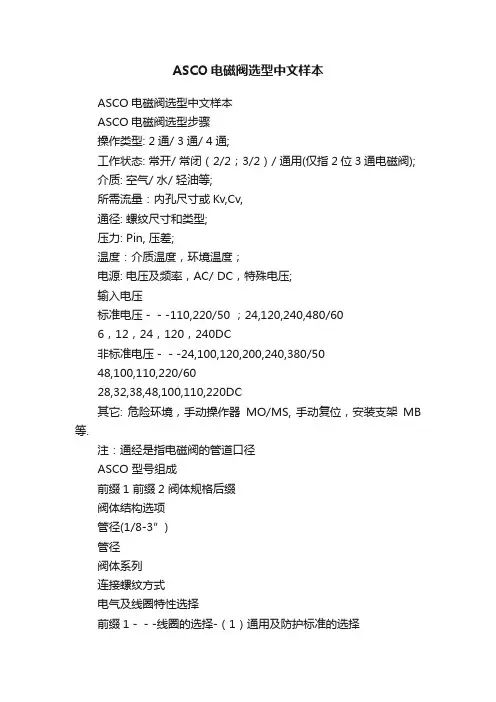

ASCO电磁阀选型中文样本ASCO电磁阀选型中文样本ASCO电磁阀选型步骤操作类型: 2通/ 3通/ 4通;工作状态: 常开/ 常闭（2/2；3/2）/ 通用(仅指2位3通电磁阀);介质: 空气/ 水/ 轻油等;所需流量：内孔尺寸或Kv,Cv,通径: 螺纹尺寸和类型;压力: Pin, 压差;温度：介质温度，环境温度；电源: 电压及频率，AC/ DC，特殊电压;输入电压标准电压－－-110,220/50 ；24,120,240,480/606，12，24，120，240DC非标准电压－－-24,100,120,200,240,380/5048,100,110,220/6028,32,38,48,100,110,220DC其它: 危险环境，手动操作器MO/MS, 手动复位，安装支架MB 等.注：通经是指电磁阀的管道口径ASCO 型号组成前缀1 前缀2 阀体规格后缀阀体结构选项管径(1/8-3”)管径阀体系列连接螺纹方式电气及线圈特性选择前缀1－－-线圈的选择-（1）通用及防护标准的选择美国产品通用型NEMA防爆型WBIS－－-本安隔爆型线圈红帽II(Type1,2,3,3s,4,4X) Type3,3s,4,4x,6,6P,7&9 前缀WBIS EExiaIICT6 IP67电气接口1/2NPT 电气接口1/2NPT无前缀电气接口1/2NPT 前缀EF 前缀JBEF 带防爆接线盒带接线端子欧洲产品IP65带DIN插头模铸隔爆 WPIS－－-本安型线圈II2 G/D EEx dIIC T4/T5/T6 II2 G/D EEx ia IIC T6 IP67II2 G/D NF/NL 线圈 NB(ET)线圈带接线端子带接线端子带接线端子电气接口M20X11.5II2 G/D EEx dII B T4+H2前缀1－－-线圈的选择-（2）线圈温度等级温度范围0℃是对通常所有阀门（包括用于介质有水锤现象）的一种标定。

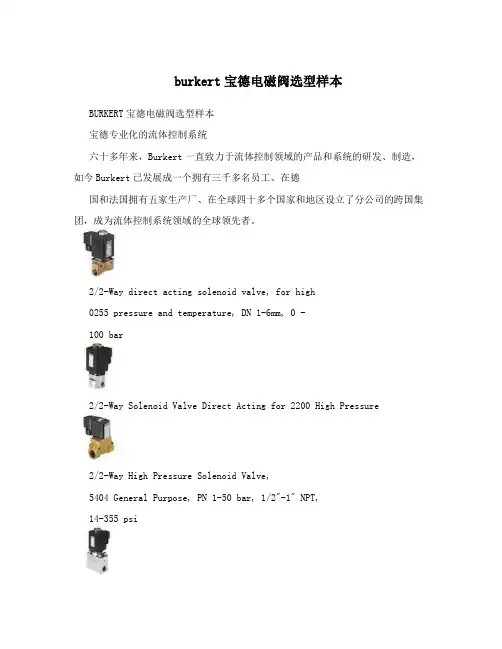

burkert宝德电磁阀选型样本BURKERT宝德电磁阀选型样本宝德专业化的流体控制系统六十多年来，Burkert一直致力于流体控制领域的产品和系统的研发、制造，如今Burkert已发展成一个拥有三千多名员工、在德国和法国拥有五家生产厂、在全球四十多个国家和地区设立了分公司的跨国集团，成为流体控制系统领域的全球领先者。

2/2-Way direct acting solenoid valve, for high0255 pressure and temperature, DN 1-6mm, 0 -100 bar2/2-Way Solenoid Valve Direct Acting for 2200 High Pressure2/2-Way High Pressure Solenoid Valve,5404 General Purpose, PN 1-50 bar, 1/2"-1" NPT,14-355 psi2/2-Way Solenoid Valve Servo Operated for 2400 High PressureAggressive mediaClick on the typenumber to view all available documents2/2 or 3/2 way direct acting flipper solenoidvalve with isolating diaphragm; ultra low dead 6124 volume; DN 0.6mm; vacuum up to 3bar; fastresponse time; 11mm width2/2 or 3/2 way direct acting rocker solenoid6126 valve with isolating diaphragm; DN 0.8mm;vacuum up to 10bar; 16mm width2/2 or 3/2 way direct acting rocker solenoid0127 valve with isolating diaphragm; DN 1.5 or1.6mm; 0 - 2bar; 16mm width2/2-Way Miniature Solenoid Valve with 0117 Isolating Diaphragm for AnalyticalApplications, G1/8, UNF 1/4-282/2 or 3/2 way direct acting rocker solenoid 6128 valve withisolating diaphragm; DN 2 or 3mm;vacuum up to 10bar; 22mm width2/2 or 3/2 way direct acting pivoted armaturesolenoid valve with isolating diaphragm; 0124 plastic body, 0#10 bar; DN 3 up to 5mm;G1/4#2/2 or 3/2 way direct acting pivoted armature 0330 solenoid valvewith isolating diaphragm; 0 -16 bar; DN 2 up to 4mm; G1/42/2 or 3/2 way direct acting pivoted armature 0331 solenoid valvewith isolating diaphragm; 0 #16 bar; DN 2 up to 4mm; sub-base mounting2/2 or 3/2 way direct acting pivoted armaturesolenoid valve with isolating diaphragm; direct 0121 acting; 0#4 bar; DN 4 up to 8mm; G1/4#,G3/8#2/2 or 3/2-Way Direct Acting Solenoid Valve 0131 for Aggressive Fluids, Plasic Body, DN10-20mm2/2-Way Servo assisted Solenoid Valve with 6642 plasit body (PVC) DN 10-13mm, 0,5-6 bar2/2-Way Servo-assisted Solenoid Valve,0142 Plastic Body, for Aggressive Fluids, DN15-50mmTop of Page PrintWater and other neutral mediaClick on the typenumber to view all available documents2/2 or 3/2 way direct acting flipper solenoidvalve with isolating diaphragm; ultra low dead 6124 volume; DN 0.6mm; vacuum up to 3bar; fastresponse time; 11mm width2/2 or 3/2 way direct acting rocker solenoid6126 valve with isolating diaphragm; DN 0.8mm;vacuum up to 10bar; 16mm width2/2-Way Miniature Solenoid Valve, General 6011 Purpose, 0-21 bar, 0-300 psi2/2 or 3/2 way direct acting rocker solenoid 6128 valve withisolating diaphragm; DN 2 or 3mm;vacuum up to 10bar; 22mm width3/2-way Flipper Solenoid Valve, direct acting, 6144 0 - 10 bar, Sub-base, for neutral gases andliquids2/2 or 3/2 way direct acting pivoted armature 0330 solenoid valve with isolating diaphragm; 0 -16 bar; DN 2 up to 4mm; G1/43/2Way Compact Solenoid Valve, General 6014 Purpose, DN 1.5-2.5mm, 0-16 bar, 1/16-5/64,0-72 psi, Direct acting2/2 or 3/2 way direct acting pivoted armature 0331 solenoid valve with isolating diaphragm; 0 #16 bar; DN 2 up to 4mm; sub-base mounting2/2-Way Compact Solenoid Valve, General 6013 Purpose, 0-10 bar, 0-145 psi, Direct actingMini, Small and Compact solenoid valves, 2/2 6027 and 3/2-way, G1/8 - G3/8 and sub-base,brass and stainless steel valve body2/2-way solenoid valve, pilot-controlled, for 6240 neutral liquids and gases, G1/4 - G3/8, 0-16bar, switches without differential pressure2/2-Way direct acting solenoid valve, Neutral 0256 gases and liquids,DN 2-12mm, 0 - 22 bar2/2-Way direct acting solenoid valve, for high 0255 pressure and temperature, DN 1-6mm, 0 -100 bar2/2-Way Servo-assisted Solenoid Valve, 6211 General Purpose, DN 10-20mm, 0.5-10 bar2/2-Way Servo-Assisted Solenoid Valve with 6212 optional Diagnosis Function for slightlycontaminated fluids, DN 10-20mm, 0,2-10 bar2/2-Way Servo-assisted Solenoid Valve, 6213 Linked System, General Purpose, DN10-40mm, 0-10 bar2/2-Way Modular Water Valve System, 6227 servo-assisted; variableand extendable,2/2-Way, DN 10-13, 1 up to 7 bar, 14-102 psi2/2-Way Plastic Solenoid Valve, 6228 Servo-assisted, General Purpose, G3/8-G1/2,0,5-10 bar2/2-Way Solenoid Valve, Servo-assisted, 5281 General Purpose, PN0.2-16 bar, 2.8-230 psi2/2-Way Solenoid Valve for Contaminated 5282 and Aggressive Fluids, General Purpose, PN0.2-10 bar, 2.8-230 psi2/2-Way Servo-assisted Solenoid Valve,0290 Linked System, General Purpose; DN 12-50mm3/2-Way Solenoid Valve Servo-assisted with 0340 Pivoted Armature Pilot, DN 8-40mm宝德电磁阀德国宝德电磁阀 BURKERT 德国宝德电磁阀宝德电磁阀东莞巴菲特自动化设备有限公司专业代理销售德国BURKERT电磁阀全部系列BURKERT产品大量使用于分析仪器、汽车制造、生物技术、化学、电子、能源、基因工程、半导体、化妆品、食品与饮料、啤酒工业、机械工程、医疗、医药卫生、纺织、包装、水(污水)处理、卫星、太空实验、核反应堆、深海探测等领域。

前言（作者：王旭平）根据电磁阀生产商和客户要求我公司常用电磁阀配套厂家有ASCO公司，SMC 公司派克汉尼分公司（其收购霍尼维尔公司两个厂）和天津光阳电磁阀科技有限公司，现把它们主要产品的型号和订货要求汇总提出，望有关人员能按此选型，详细资料参阅产品样本。

电磁阀选型参考1、工作原理电磁阀由两个基本功能单元组成。

A：电磁线圈（电磁铁）和磁芯。

B：包含一个或几个孔的阀体。

当电磁线圈通电或断电时，磁芯的运转将导致流体通过阀体或被切断。

2、电磁阀分类电磁阀常用的有二位二通、二位三通、二位四通、二位五通，电磁阀与调节阀匹配关系见表1。

表13、电磁阀的选择3.1采用适当尺寸的电磁阀很重要,采用的电磁阀如果大小不合适,会导致电磁阀使用效果不好,并造成不必要的高成本.决定电磁阀大小的基本因素有:·控制流体的最大、最小流量。

·通过电磁阀的最大最小压差。

·所控制的流体的比重、温度和粘度（这里只介绍流体为常温的空气）·通径与流量关系见表2。

1型号：根据第四项选则*2电压及频率（注明交直流）3所控制介质及压力（正常情况视为空气） *4防爆等级 5气路接口6电气接口*7作用方式，针对二位三通电磁阀为常闭、常开、通用，二位四通电磁阀为单线圈，双线圈，未注明，视为单线圈。

常闭式—当线圈断电时排出压力，当线圈通电时提供压力。

常开式—当线圈断电时提供压力，当线圈通电时排出压力。

通用式—任何一个接口进压，具有常开或常闭功能，但一般适用压力较小，在0.25Mpa 左右。

单、双线圈上已表述过，此略。

注：*项为必备项目，否则无法选型，如果对材料有特殊要求，则需要提出阀体材料。

4、 常用电磁阀有关参数4.1 能够满足本厂单作用调节阀电磁阀常用型号4.1.1本厂单作用条件调节阀选配电磁阀时通用条件.1.介质:空气2.气源压力:0.4~0.5Mpa3.配管:Φ6或Φ84.气管接头:Rc1/45.电源电压:110V.AC.220AC.50HZ.12VDC,24VDC 等 4.1.2 ASCO 二位三通直动式通用电磁阀阀体：黄铜、不锈钢、接口1/8到期1/2NPT 4.1.2.1 8300系列及8320系列 a.8300系列电磁阀选用防爆型在型号前加前辍”EF”例: 8300D58F 24.DC为ASCO常闭型24V.直流.防爆要求为普通型的二位三通电磁阀EF8300D58G 220.AC 50HZ为ASCO常开型220V.交流50HZ.防爆等级dⅡBT4的二位三通电磁阀防爆型,在型号前加前辍”EF” 8320G186表示.ASCO二位三通电磁阀,电压24.DC,黄铜阀体,常闭型.EF8320G203 220AC 50HZ表示ASCO二位三通电磁阀电压220V交流50HZ 不锈钢阀体,防爆等级dⅡBT4,常闭型.注:1、8300D58 直径型最大操作压力达0.88Mpa,交流型最大操作压力达1.75Mpa2、8300系列直流型操作压力均可达到0.52Mpa,交流型操作压力均可达到1.0Mpa注:以上电磁阀为通用型,常开常闭均可,但其流量系数Cv=0.08,如需电磁阀快速排气请选用WPIS8317307或WPIS8317308,其放气口Cv值可达0.73(相当于Φ8×1气管)4.1.3 SMC二位三通直动式普通电磁阀VT317系列型号配用管价格VT317-□△-02 Φ6~Φ8注: □-代表使用电压△-代表接电方式作用方式为通用型,(常开,常闭)防爆要求普通型.3=110VAC G-直接出线式4=220VAC D-DIN插座式5=24V.DC DZ-DIN插座式6=12V.DC 带有指示灯和过压抑制器例如:VT317-4G-02 二位三通电磁阀,电压220V.交流50HZ,直接出线式.不防爆.4.1.4 SMC二位三通先导式防爆电磁阀50-VPE500.700系列型号配用气管价格5o-VPE542⊙-□△⊙-02▽Φ6~Φ8⊙-表示先导方式:无记号为内部先导式弹簧范围起点需>0.2Mpa,R*外部先导式,弹簧范围需注明,即供给压力起点,*准标准型□-表示额定电压: 1* AC110V * 准标准电压选电压时写明频率2* AC200V3AC110V4AC220V5DC24V6* DC12V8* AC240V9* 其它△-表示接线方式: T-电线管耐压螺纹结合式E1-耐压密封式(电缆外径Φ7~Φ10)E2-耐压密封式(电缆外径Φ10.1~11.5)⊙-表示手动操作. 无记号-无锁定/按扭式 D-用工具锁定式▽-表示常位状态 A-常断型 B-常通型例:50-VPE542R*-5TD-02A表示:SMC 50-VPE500系列外部先导式直流24V 防爆二位三通电磁阀(dⅡBT4)接线方式,电线管耐压螺纹结合式,用工具锁定式,气接口Rc1/4,常断型(常闭).4.1.5 天津市光阳电磁阀科技有限公司ZCKQ二位三通防爆电磁阀系列型号通径价格(防爆)ZCKQ-8-ZZT 2mm订货时写明:此阀流通系数,通径,使用压力,电源,介质,作用方式,防爆要求即可.4.2能够满足本厂双作用调节阀电磁阀常用型号4.2.1本厂双作用调节阀选配电磁阀时通用条件1.介质:空气2.气源:0.5Mpa3.配管: Φ6~Φ84.气管接头:Rc1/45.电源电压:110VAC 200VAC 50HZ 12V.DC 24.DC等4.2.2 ASCO二位四通选导型通用电磁阀如EF8344G70 24.DC 表示ASCO二位四通,防爆型(dⅡBT4)24V.交流50HZ.电磁阀□-代表使用电压△-代表接电方式3=110AC G=直接出线式(引线长300mm)4=220VAC D=DIN插座式5=24VDC DZ=DIN插座式带有指示灯和过压抑制气6=12VDC如 VF3130-5GB-02表示SMC24V直流,五通电磁阀,接电方式为直接出线式,普通型符号表示内容同4.1.4如:50VFE3130-4T-02.表示SMC先导式五通防爆(dⅡBT4)电磁阀电压200V交流 (注明频率50HZ)附录:1.国产型电磁阀选型样本(部分)2.ASCO,SMC,PARKER(派克)电磁选型样本(部分)3.定货要求:电磁阀定货时须写明下列参数1> 型号 2>电压及频率(注明交直流) 3>介质(通常空气) 4>防爆等级 5>气路接口(通常Rc1/4) 6>电气接口(通常不注按厂方标准) 7>作用方式 8>其它要求:如阀体材料等.M15G-（）-A（D）E12PU系列兼用型五通防爆电磁阀一、产品用途M15G-（）-A（D）E12PU系列兼用型二位五通防爆电磁阀，是采用日本金子产业株式会社电磁阀制造生产技术的产品。

ASCO电磁阀选型中文样本ASCO电磁阀选型步骤操作类型: 2通/ 3通/ 4通;工作状态: 常开/ 常闭（2/2；3/2）/ 通用(仅指2位3通电磁阀);介质: 空气/ 水/ 轻油等;所需流量：内孔尺寸或Kv,Cv,通径: 螺纹尺寸和类型;压力: Pin, 压差;温度：介质温度，环境温度；电源: 电压及频率，AC/ DC，特殊电压;输入电压标准电压－－-110,220/50 ；24,120,240,480/606，12，24，120，240DC非标准电压－－-24,100,120,200,240,380/5048,100,110,220/6028,32,38,48,100,110,220DC其它: 危险环境，手动操作器MO/MS, 手动复位，安装支架MB等.注：通经是指电磁阀的管道口径ASCO 型号组成前缀1 前缀2 阀体规格后缀阀体结构选项管径(1/8-3”)管径阀体系列连接螺纹方式电气及线圈特性选择前缀1－－-线圈的选择-（1）通用及防护标准的选择美国产品通用型NEMA防爆型WBIS－－-本安隔爆型线圈红帽II(Type1,2,3,3s,4,4X) Type3,3s,4,4x,6,6P,7&9 前缀WBIS EExiaIICT6 IP67电气接口1/2NPT 电气接口1/2NPT无前缀电气接口1/2NPT 前缀EF 前缀JBEF 带防爆接线盒带接线端子欧洲产品IP65带DIN插头模铸隔爆 WPIS－－-本安型线圈II2 G/D EEx dIIC T4/T5/T6 II2 G/D EEx ia IIC T6 IP67II2 G/D NF/NL 线圈 NB(ET)线圈带接线端子带接线端子带接线端子电气接口M20X11.5II2 G/D EEx dII B T4+H2前缀1－－-线圈的选择-（2）线圈温度等级温度范围0℃是对通常所有阀门（包括用于介质有水锤现象）的一种标定。

实际使用中，在无需考虑水结冰的条件下，最低温度可以达到-18℃。

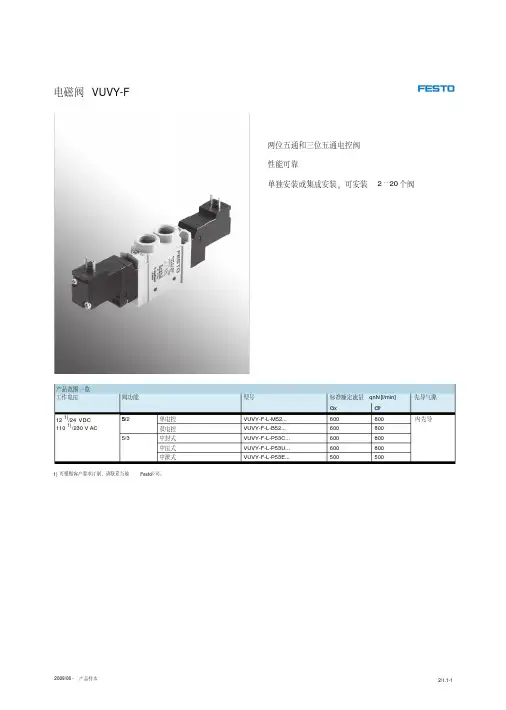

气缸电磁阀选型参考（以SMC为列）一进气组件配置：1、只有一个阀，VHS30-03+Y300+AW30-03BG2、有一个阀以上，VHS30-03+Y300T+AW30-03-X465A-Y300T+AV3000-03-5DZB二气缸配置：直径≤Φ16的气缸用Φ4气管，节流阀：AS1201F-M5-04S-(M5，Φ4）Φ20-Φ40的气缸用Φ6气管，节流阀：AS2201F-M5-06S-(M5，Φ6）AS2201F-01-06S-（1/8-Φ6）Φ50-Φ80的气缸用Φ8气管，节流阀：AS3201F-02-06S-（1/4-Φ8）AS3201F-03-08S-（3/8-Φ8）直径≥Φ100的气缸用Φ10，12气管，节流阀：AS4201F-04-10S-（1/2-Φ10）AS4201F-04-12S-（1/2-Φ12）三电磁阀：常用二位五通单电控电磁阀直径≤Φ16的气缸电磁阀用SY3120-5LZD-C4Φ20-Φ32的气缸电磁阀用SY3120-5LZD-C6Φ40-Φ50的气缸电磁阀用SY5120-5LZD-C8Φ63-Φ80的气缸电磁阀用SY7120-5LZD-C8≥Φ100以上气缸电磁阀用SY9120-5LZD-C12单气缸作用：选用两位三通电磁阀双气缸作用：选用两位五通电磁阀双气缸作用特殊用法：1、三位五通中泄阀：中位气缸可以随意拉动，方便调试。

2、三位五通中压阀：中位活塞两边均有气压，可实现气缸多位置停止。

3、三位五通中封阀：中位阀体五口全关闭，用于垂直方向气缸断电断气不会立马掉下来四电磁阀分类：单作用气缸------三通电磁阀双作用气缸------四，五通电磁阀控制各类流体-----二，三通电磁阀双作用气缸：开关动作都是通过气源来驱动，通气开，通气关，断气保持原位。

单作用气缸：开关动作只有开动作为气源驱动，而关动作则由弹簧复位。

单作用气缸分为常开型跟常闭型常开型：（通气关，断气开）常闭型：（通气开，断气关）行程都一样根据具体工况要求来选择，单作用一般用在断电断气的情况下阀门要求打开或者关闭单作用气缸跟双作用气缸的优缺点对比：优点：1、单作用比双作用价格便宜且整条气路花费较少。

AUTO #STARG Non corrosive spool and sleeve for long trouble free life G Integral flow regulators for cylinder speed control on ISO #1 and #2 models G 16 bar (4 W) and 10 bar (1,5 W) models with non-locking manual override G 30 mm coils with connector interface acc. to DIN 43650 table ”A”G Wide range of sub-bases and accessoriesTechnical Data Medium:Compressed air, 40µm filtered, lubricated or non-lubricated Operation:Glandless spool valve, solenoid pilot or air pilot actuated Mounting:On sub-bases Sizes:ISO #1, #2 and #3Operating Pressure (maximum pressure):10 bar (145 psig) solenoid pilot (1,5 W) actuated valves 16 bar (232 psig) solenoid pilot (4 W) actuated valves 16 bar (232 psig) air pilot actuated valvesDetails of minimum and maximum pilot pressure see overleaf Flow Characteristics (unregulated):Size Function ‘C’‘b’‘A’l/min Cv Kv ISO #1 5/25,500,0619,7012301,201,08ISO #15/3 APB 5,700,1421,1413201,351,15ISO #2 5/210,700,1239,2024502,452,16ISO #25/3 APB 10,720,1640,4025202,572,20ISO #3 5/219,000,1470,4544004,483,84ISO #35/3 APB 19,840,1674,5446504,744,06Ambient Temperature:–15°C* to +50°C (5°F* to +122°F) solenoid pilot actuated valves –15°C* to +80°C (5°F* to +176°F) air pilot actuated valves*Consult our Technical Service for use below +2°C (36°F)Materials:Die cast aluminium body. Hard anodised, Teflon coated, matched aluminium spool and sleeve. Viton and nitrile rubber static seals. Zinc die cast locking plate. POM plastic parts.Zinc plated screws. Brass flow regulators.Ordering InformationTo order select model and add voltage code from page 5.4.186.04 e.g. SXE9573-Z81-81/33N for a 5/2 solenoid pilot (16 bar) / spring returned ISO #1 valve with internal pilot air supply, integral flow regulators and 30 mm coil 24 V DC/4 W with connector interface acc. to DIN 43650 table ”A”.5/2 and 5/3 Glandless Valves Solenoid and Pilot ActuatedSub-base Mounted ISO 5599-1 #1, #2, #35/25/3All ports blocked,mid position5/3Centre open exhaust, mid position5/3Centre open pressure, mid position5/3 Solenoid Pilot Actuated Valves – 16 bar (4 W) modelsGeneral Information5/2 Air Pilot Actuated Valves5/3 Air Pilot Actuated ValvesElectrical Details for Solenoid OperatorsVoltage Codes and Spare CoilsFor technical data on CNOMO solenoid pilot see section 5.4.020 or consult our Technical DepartementFor further technical data on coils see section 5.4.023 or consult our Technical Department.Connector plugs to be ordered separately. For technical data see section 7.7.001.Valve Function Designations:APB = All Ports Blocked / COE = Centre Open Exhaust / COP = Centre Open Pressure80060040020000432156781200100080040000432156786002009ISO #1ISO #2Number of turns from closedE x h a u s tF l o w (P o r t s 3 a n d 5 [l /m i n ]Number of turns from closedE x h a u s tF l o w (P o r t s 3 a n d 5 [l /m i n ]Exhaust Flow Characteristics For Valves With Integral Flow RegulatorsSXE 9573–Z ModelsSingle Solenoid Valves - ISO #1SXE *573–Z and SXE 9*73–Z ModelsDouble Solenoid Valves - ISO #1SXE 9574–Z ModelsSingle Solenoid Pilot Valves ISO #2SXE *574–Z and SXE 9*74–Z ModelsDouble Solenoid Pilot Valves ISO #2All dimensions in mm (inch)!SXE 9575–Z ModelsSingle Solenoid Valves - ISO #3SXE *575–Z and SXE 9*75–Z ModelsDouble Solenoid Valves - ISO #3SXP 9573–1 ModelsSingle Air Pilot ValvesISO #1 (5/2)SXP *573–1 and SXP 9*73-1 ModelsDouble Air Pilot, Spring Centralised ValvesISO #1 (5/3)All dimensions in mm (inch)!SXP *575–1 ModelsSingle and Double Air Pilot Valves ISO #3 (5/2)SXP 9*75–1 ModelsDouble Air Pilot, Spring Centralised Valves ISO #3 (5/3)SXP *574–1 ModelsSingle and Double Air Pilot ValvesISO #2 (5/2)SXP 9*74–1 ModelsDouble Air Pilot, Spring Centralised ValvesISO #2 (5/3)All dimensions in mm (inch)!。

真空吸盘电磁阀选型例题（原创实用版）目录1.真空吸盘电磁阀的选型重要性2.真空吸盘电磁阀的工作原理3.选型时需要考虑的因素4.具体选型举例5.结论正文真空吸盘电磁阀的选型在实际应用中具有重要意义，因为它直接影响到真空吸盘的工作效率和稳定性。

真空吸盘电磁阀的作用是在真空吸盘和真空泵之间构建一个气路，通过控制气路的通断，实现真空吸盘的自动控制。

真空吸盘电磁阀的工作原理是利用电磁线圈产生的磁场来控制阀门的开启和关闭。

当电磁线圈通电后，会产生磁场，吸引阀门芯向上或向下运动，从而实现阀门的开启或关闭。

在选型过程中，需要考虑以下几个因素：1.吸力的大小：根据真空吸盘的吸力要求，选择合适的电磁阀。

吸力的大小可以通过计算得出，需要知道吸盘的吸附面积和真空压力。

2.阀门的接口尺寸：根据真空吸盘的接口尺寸，选择接口尺寸相匹配的电磁阀。

3.工作电压：根据实际应用场景选择合适电压的电磁阀。

一般而言，电磁阀的工作电压范围为 DC24V-AC220V。

4.耐压能力：选择耐压能力较强的电磁阀，以保证在高真空度环境下能正常工作。

5.抗干扰能力：在多尘、高温、潮湿等恶劣环境中，选择具有较强抗干扰能力的电磁阀。

具体选型举例：假设一个真空吸盘需要实现水平起吊重 500N 的物体，吸盘的吸附面积为 100cm，真空压力为 -0.1MPa，那么可以根据以下公式计算所需电磁阀的理论起吊力：F0 = Ap * p其中，F0 为理论起吊力，A 为吸盘的吸附面积，p 为真空压力。

将数据带入公式，可得：F0 = 100cm * (-0.1MPa) = -10N因此，需要选择能提供至少 10N 吸力的电磁阀。

在实际应用中，还需考虑吸盘与物体之间的摩擦力等因素，以确保物体能够稳定地被吸起。

综上所述，真空吸盘电磁阀的选型需要综合考虑吸力大小、阀门接口尺寸、工作电压、耐压能力和抗干扰能力等因素。

电磁阀的计算选型电磁阀是电厂热工自动化中应用相当广泛的设备之一。

它可以用来控制一定压力下的某些工质在管道中的自动通断，成为特定的执行器，如锅炉的燃油快关阀、汽轮机组调速保安系统油路上的电磁滑阀、给水泵组密封水管路的切换阀以及采暖工程的热水阀等。

它还可以作为气动、液动回路自动切换或顺序控制的执行元件，它就成了该气动、液动执行器的电——气、电——液执行元件，这方面的应用更为普遍。

如主厂房锅炉的气动安全门、汽轮机组气动或液动的抽汽逆止门等都是由电磁阀控制通向操作装置的气路、液(水)路的通断来完成其开关动作的，辅助车间及其系统众多气动执行机构的自动控制也离不开电磁阀这一设备。

再如，过去在锅炉各段烟道压力的常规检测中也使用过电磁阀切换做到一台表计的多点测量。

可见，电磁阀在电厂热工测量、控制及保护联锁上都是一项基础元件设备，对电磁阀的关注熟悉、正确选用乃是热工自动化设计的一项基础工作。

基于此，本文着重讨论电磁阀在选型与控制上的一些问题，有些见解仅是笔者一家之言，期盼同仁指正。

1 电磁阀的结构原理及其分类1．1 电磁阀的结构原理电磁阀的结构并不复杂，它由两个基本功能单元组成，一是电磁线圈(电磁铁)和磁芯，另一是滑阀，即包含数个孔的阀体。

电磁线圈带电或失电时，磁芯的运动导致工质流体通过阀体或被切断。

上述用来在工艺管道中直接通断的作为特定执行器的电磁阀，电磁线圈带电时，磁芯直接开启常闭阀的孔或关闭常开阀的孔，阀门能从0(无压差)至其最大额定压力间开启或关闭。

而上述用来在气动、液动执行器充当执行元件的电磁阀，则要借助动力源(压缩空气、有压头的水或油等液体)来操作电磁阀上的先导孔和旁通孔。

电磁线圈带电时，磁芯开启先导孔，通过阀的出口消除膜片或活塞顶部的压力，且将其推离主孔，阀门得以开启。

电磁线圈失电时，先导孔关闭，动力源的压头通过旁通孑L 作用于膜片或活塞顶部而产生阀座力，阀门得以关闭。

这是因为受这些执行机构控制的工艺阀门一般口径都较大，要求执行机构接受动力源的压头也大(如DNl50及以上的气动隔膜阀、气动蝶阀的操作压力》0．5MPa)，则传递动力源的电磁阀的孑L 尺寸及工质流体压力势必也要大，只有将电磁线圈做大才足以开启电磁阀来传递执行机构所需的动力源。
