电气图简图的布局方法

电气制图一般规则国家标准：GB／T14689-2008《技术制图图纸幅面和格式》GB／T 6988-2008《电气技术用文件的编制》GB／T 4728-1997 《电气简图用图形符号》GB／T 16679-2009《工业系统、装置与设备以及工业产品信号代号》GB／T5094-2002《工业系统、装置与设备以及工业产品结构原则和参照代号》GB／T10609.1-2008《技术制图标题栏》一、一般规定（一）图纸1、图纸幅面尺寸基本幅面：Ａ０：８４１×１１８９Ａ１：５９４×８４１Ａ２：４２０×５９４Ａ３：２９７×４２０Ａ４：２１０×２９７应优先基本幅面。

加长幅面：Ａ３×３：４２０×８９１Ａ３×４：４２０×１１８９Ａ４×３：２９７×６３０Ａ４×４：２９７×８４１Ａ４×５：２９７×１０５１必要时，也允许选用加长幅面。

这些幅面的尺寸是由基本幅面的短边成整数倍增加后得出.2、图框格式图框线：粗实线3、标题栏1）每张图纸上都必须画出标题栏2）标题栏的位置应位于图纸的右下角，与看图方向一致，如上图2~图53）标题栏的字体（除签名外）：见后面4) 标题栏的线型：见后面5）标题栏的组成*更改区：一般由更改标记、处数、分区、更改文件号、签名和年月日等组成。

更改区的内容应按由下而上的顺序填写，也可根据实际情况顺延，或放在图样中其他地方，但应有表头。

标记：按照有关规定或要求填写更改标记。

处数：填写同一标记所表示的更改数量。

分区：必要时按照有关规定填写。

更改文件号：填写更改所依据的文件号。

签名和年月日：填写更改人的姓名和更改的时间。

*签字区：一般由设计、审核、工艺、标准化、批准、签名和年月日等组成。

签字区一般按设计、审核、工艺、标准化、批准等有关规定签署姓名和年月日。

*其他区：一般由材料标记、阶段标记、重量、比例、共张第张和投影符号等组成。

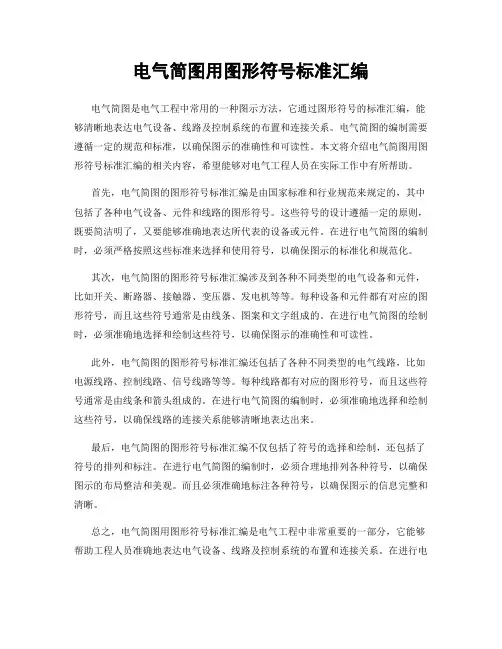

电气简图用图形符号标准汇编电气简图是电气工程中常用的一种图示方法，它通过图形符号的标准汇编，能够清晰地表达电气设备、线路及控制系统的布置和连接关系。

电气简图的编制需要遵循一定的规范和标准，以确保图示的准确性和可读性。

本文将介绍电气简图用图形符号标准汇编的相关内容，希望能够对电气工程人员在实际工作中有所帮助。

首先，电气简图的图形符号标准汇编是由国家标准和行业规范来规定的，其中包括了各种电气设备、元件和线路的图形符号。

这些符号的设计遵循一定的原则，既要简洁明了，又要能够准确地表达所代表的设备或元件。

在进行电气简图的编制时，必须严格按照这些标准来选择和使用符号，以确保图示的标准化和规范化。

其次，电气简图的图形符号标准汇编涉及到各种不同类型的电气设备和元件，比如开关、断路器、接触器、变压器、发电机等等。

每种设备和元件都有对应的图形符号，而且这些符号通常是由线条、图案和文字组成的。

在进行电气简图的绘制时，必须准确地选择和绘制这些符号，以确保图示的准确性和可读性。

此外，电气简图的图形符号标准汇编还包括了各种不同类型的电气线路，比如电源线路、控制线路、信号线路等等。

每种线路都有对应的图形符号，而且这些符号通常是由线条和箭头组成的。

在进行电气简图的编制时，必须准确地选择和绘制这些符号，以确保线路的连接关系能够清晰地表达出来。

最后，电气简图的图形符号标准汇编不仅包括了符号的选择和绘制，还包括了符号的排列和标注。

在进行电气简图的编制时，必须合理地排列各种符号，以确保图示的布局整洁和美观。

而且必须准确地标注各种符号，以确保图示的信息完整和清晰。

总之，电气简图用图形符号标准汇编是电气工程中非常重要的一部分，它能够帮助工程人员准确地表达电气设备、线路及控制系统的布置和连接关系。

在进行电气简图的编制时，必须严格遵循相关的规范和标准，以确保图示的准确性和可读性。

希望本文能够对电气工程人员在实际工作中有所帮助，谢谢阅读！。

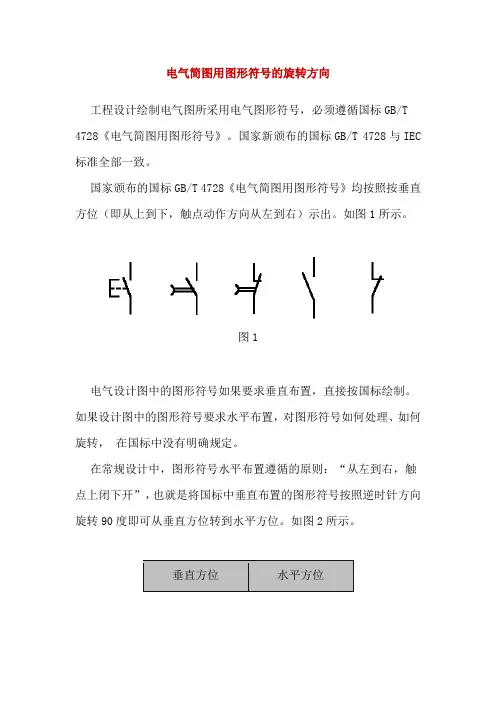

电气简图用图形符号的旋转方向
工程设计绘制电气图所采用电气图形符号，必须遵循国标GB/T 4728《电气简图用图形符号》。

国家新颁布的国标GB/T 4728与IEC 标准全部一致。

国家颁布的国标GB/T 4728《电气简图用图形符号》均按照按垂直方位（即从上到下，触点动作方向从左到右）示出。

如图1所示。

图1
电气设计图中的图形符号如果要求垂直布置，直接按国标绘制。

如果设计图中的图形符号要求水平布置，对图形符号如何处理、如何旋转，在国标中没有明确规定。

在常规设计中，图形符号水平布置遵循的原则：“从左到右，触点上闭下开”，也就是将国标中垂直布置的图形符号按照逆时针方向旋转90度即可从垂直方位转到水平方位。

如图2所示。

图2。

一分钟教你看懂电工图纸电气图是用来阐述电气工作原理，描述电气产品的构造和功能，并提供产品安装和使用方法的一种简图，主要以图形符号、线框或简化外表，来表示电气设备或系统中各有关组成部分的连接方式。

1、找出控制电路的电源线：L、N（220V），L1、L2（380V），其他还有24V、~24V 的。

2、从控制电源的L 或L1端开始看起，看各支路电流经过哪个按钮，再经过哪些接触器、继电器的常开常闭触点，接着到哪个线圈，最后到N或L2，形成闭合回路。

3、要明白同一个接触器或继电器，它的线圈和各常开常闭触点是分开画的。

当一个支路中接触器、继电器的线圈通电时，它的常开、常闭触点会控制所在支路线圈的通、断电（即接通或分断所在的支路）。

4、将一条支路中所有按钮触点、接触器、中间继电器、热继电器的常开常闭触点结合起来作整体分析，看在按动按钮的时刻，看各常开常闭触点通断状态的组合能否将此支路构成通路，线圈能否通电。

5、将其余的支路逐条分析，看在同一时刻，此支路中各常开常闭触点的通电状态组合能否将本支路接通，能否使线圈通电。

6、将所有支路的接触器、中间继电器线圈的通断电状态结合起来整体分析，并找出它们所控制的电机或其他设备，就能确定在同一时刻哪些电机或设备在运行，哪些不运行了。

看图方法：1、看主回路。

2、在看控制回路。

控制回路要求是从上到下，从左到右。

3、看图前必须搞清楚各电器符号含义才能方便看图。

分析主电路：无论线路设计还是线路分析都是先从主电路入手。

主电路的作用是保证机床拖动要求的实现。

从主电路的构成可分析出电动机或执行电器的类型、工作方式，起动、转向、调速、制动等控制要求与保护要求等内容。

分析控制电路：主电路各控制要求是由控制电路来实现的，运用“化整为零”、“顺藤摸瓜”的原则，将控制电路按功能划分为若干个局部控制线路，从电源和主令信号开始，经过逻辑判断，写出控制流程，以简便明了的方式表达出电路的自动工作过程。

分析辅助电路：辅助电路包括执行元件的工作状态显示、电源显示、参数测定、照明和故障报警等。

项目五 电气接线图地识绘知识目标1．了解电气接线图地特点2．掌握电气接线图地布局与规划3．熟悉电气接线图项目,端子与导线地表示方法4．掌握供配电系统常用元器件绘制5．掌握有装订线A3图幅画法6．掌握表格地设计与绘制方法7．了解AutoCAD系统表格添加方法项目任务￿￿￿￿￿￿￿￿￿￿￿￿￿￿￿￿￿完成下列典型地3个电力工程供配电系统接线图,本项目要求运用绘图工具,根据接线图地特点合理分布与绘制接线图,合理设计表格,并通过绘图形成供配电系统接线图地概念。

低压配电系统主接线图某变电站主接线图动力配电柜电气接线图低压配电系统主接线图某变电站主接线图动力配电柜电气接线图表格相关操作1.低压配电系统主接线图绘制2.变电站主接线图绘制3.动力配电柜电气接线图绘制1.电气接线图介绍2.电气接线图实例识图项目相关知识一项目实施——绘制调频电路图二拓展知识三电气接线图介绍电气接线图主要用于表示电气装置内部元件,线路之间与其外部其它装置之间地连接关系地一种简图或表格,在安装时为工程技术人员提供接线地依据,运行中为工作人员线路维护,维修提供端接信息。

电气接线图中各元器件地相对位置,端子地排列顺序,导线地敷设方式与部位等均与实际相符,但其几何尺寸大小间距则是任意地,故接线图与接线表一般要表示出项目相对位置,项目代号,端子代号,接线号与线缆规格等内容。

1.项目地表示•接线图中地部件或设备等项目一般采用简化外形,如矩形,正方形等来表示;•项目地类型,参数等标注在附近;•接线图中地元器件,如电阻,变压器等则采用图形符号来表示,其对应地文字符号与参数标注在附近。

2.端子地表示•接线图中端子一般用图形符号表示,并在其旁标注端子代号（1,2,3,…或A,B,C.....）：电气接线图实例识图本项目以电力系统中地3个典型电气接线图为例。

电力系统地电气接线图主要显示该系统中发电机,变压器,母线,断路器,电力线路等主要电机,电器,线路之间地电气接线关系。

电气图纸制图标准及看图方法一、电气图定义：用电气图形符号、带注释的围框或简化外形表示电气系统或设备中组成部分之间相互关系及其连接关系的一种图。

广义地说表明两个或两个以上变量之间关系的曲线,用以说明系统、成套装置或设备中各组成部分的相互关系或连接关系，或者用以提供工作参数的表格、文字等，也属于电气图之列。

二、电气图分类:1、系统图或框图：用符号或带注释的框，概略表示系统或分系统的基本组成、相互关系及其主要特征的一种简图。

2、电路图：用图形符号并按工作顺序排列,详细表示电路、设备或成套装置的全部组成和连接关系，而不考虑其实际位置的一种简图。

目的是便于详细理解作用原理、分析和计算电路特性.3、功能图：表示理论的或理想的电路而不涉及实现方法的一种图，其用途是提供绘制电路图或其他有关图的依据。

4、逻辑图:主要用二进制逻辑(与、或、异或等）单元图形符号绘制的一种简图，其中只表示功能而不涉及实现方法的逻辑图叫纯逻辑图。

5、功能表图：表示控制系统的作用和状态的一种图。

6、等效电路图:表示理论的或理想的元件（如R、L、C)及其连接关系的一种功能图。

7、程序图：详细表示程序单元和程序片及其互连关系的一种简图。

8、设备元件表：把成套装置、设备和装置中各组成部分和相应数据列成的表格其用途表示各组成部分的名称、型号、规格和数量等。

9、端子功能图:表示功能单元全部外接端子，并用功能图、表图或文字表示其内部功能的一种简图。

10、接线图或接线表：表示成套装置、设备或装置的连接关系，用以进行接线和检查的一种简图或表格。

⑴单元接线图或单元接线表：表示成套装置或设备中一个结构单元内的连接关系的一种接线图或接线表.（结构单元指在各种情况下可独立运行的组件或某种组合体）⑵互连接线图或互连接线表：表示成套装置或设备的不同单元之间连接关系的一种接图或接线表。

（线缆接线图或接线表)⑶端子接线图或端子接线表：表示成套装置或设备的端子，以及接在端子上的外部接线（必要时包括内部接线）的一种接线图或接线表.⑷电费配置图或电费配置表：提供电缆两端位置，必要时还包括电费功能、特性和路径等信息的一种接线图或接线表。

CAD快速绘制电路图的方法和技巧计算机辅助绘图与设计技术已广泛应用于工程中的各个领域，如机械、电子、建筑等、目前广泛使用的CAD软件，不仅适用于机械图样的绘制与编辑，绘制电子、电路图也是非常方便适用的。

电路分析的一个重要方法就是把实际的电路系统抽象为电路模型，用理想元件或者理想元件的组合去代替实际电路系统中的实际元件。

这样就构成了与实际电路相对应的电路模型，建立电路模型能使电路的分析大大简化，是电路计算的基础。

电路图是用规定的电路符号表示各种理想元件而画出的电路模型图样。

电路图只反映各种理想元件在电路中的作用及其相互连接方式，并不反应实际元件的内部结构。

掌握电路图绘制方法是电子电路设计中一项十分重要的工作，是电子技术人员进行电子设计的基本功。

电路是由各种电子元件或电气设备按一定方式连接起来的一个整体，如电源、电压、电流、电阻、导线等，可以实现有用的多种功能。

如图1所示的电路图。

用CAD软件中提供的二维图形绘制与编辑命令，并掌握一定的技巧，能方便、准确、快速地完成。

下面以图1所示电路图为例描述其应用CAD的绘制过程。

1 图块的使用在电路图中，有各种电子元件，它在各类电子产品中占有十分重要的位置。

电路图中用到的几种电子元件的图形符号。

在使用AutoCAD绘图时，会遇到图形中有大量相同或相似的内容，这时可以把重复绘制的图形创建成块，在需要时直接插入。

例如在CAD中，通过块创建制成的各种专业图形符号库，标准零件库，常见结构库等，通过块的调用进行图形的拼合，从而提高绘图效率。

在绘制电路图时将常用的电子元件定义成为块，用插入块的方法插入到电路图中，就能大大提高绘图速度。

1．1 绘制要定义为图块的图形电阻的图形符号用CAD中的矩形命令绘制出。

电压的图形符号用CAD中的圆命令绘制出。

1.2 定义块执行绘图→块→创建→出现块定义对话框，在块定义对话框中定义块名为电阻，指定块的基点，选择矩形图形内部的中点，选择对象是将矩形图形选中。

一、电路的多线表示法和单线表示法1、多线表示法：每根连接线或导线各用一条图线表示的方法。

特点：能详细地表达各相或各线的内容，尤其在各相或各线内容不对称的情况下采用此法。

2、单线表示法：两根或两根以上的连接线或导线，只用一条线的方法。

特点：适用于三相或多线基本对称的情况。

3、混合表示法：一部分用单线，一部分用多线。

特点：兼有单线表示法简洁精炼的特点，又兼有多线表示法对描述对象精确、充分的优点，并且由于两种表示法并存，变化、灵活。

二、电气元件的集中表示法和分开表示法1、集中表示法：将设备或成套装置中一个项目各组成部分的图形符号在简图上绘制在一起的方法。

适用X围和特点：简单的图。

各组成部分用机械连接线（虚线）互相连接起来。

连接线必须为直线。

2、半集中表示法：为了使设备和装置的电路布局清晰，易于识别，将一个项目中某些部分的图形符号，在简图上分开布置，并用机械连接符号表示他们之间关系的方法。

机械连接线可以弯折、分支和交叉。

3、分开表示法：为了使设备和装置的电路布局清晰，易于识别，把一个项目中某些部分的图形符号，在简图上分开布置，并仅用项目代号表示他们之间关系的方法。

分开表示法与采用集中表示法或半集中表示法的图给出的信息量要等量。

4、三种方法的比较见图5、项目代号的标注方法（1）采用集中和半集中表示法绘制的元件，其项目代号只在符号旁标注一次并与机械连接线对齐。

（2）采用分开表示法绘制的元件，其项目代号应在项目的每一部分的符号旁标注。

（3）项目代号的标注位置应尽量靠近图形符号的上方，尤其是项目代号的第3段（种类代号）就靠近符号的中心。

（4）当电路水平布置时，项目代号标在符号的上方，当电路垂直布置时，项目代号标注在符号的左方。

项目代号就水平书写，从上到下或从左到右。

（5）项目代号中的端子代号就标在端子或端子位置的旁边。

（6）对于画有围框的功能单元和结构单元，其项目代号就标注在围框的上方或左方。

（7）大多数情况，项目代号中的高层代号可以标注在标题栏内或图纸的上方简化符号旁项目代号的标注。

一、电气图的概念用电气图形符号、带注释的围框或简化外形表示电气系统或设备中组成部份之间彼此关系及其连接关系的一种图。

广义地说说明两个或两个以上变量之间关系的曲线，用以说明系统、成套装置或设备中各组成部份的彼此关系或连接关系，或用以提供工作参数的表格、文字等，也属于电气图之列。

二、电气图的分类一、系统图或框图：用符号或带注释的框，概略表示系统或分系统的大体组成、彼此关系及其要紧特点的一种简图。

二、电路图：用图形符号并按工作顺序排列，详细表示电路、设备或成套装置的全数组成和连接关系，而不考虑其实际位置的一种简图。

目的是便于详细明白得作用原理、分析和计算电路特性。

种简图，其中只表示功能而不涉及实现方式的逻辑图叫纯逻辑图。

五、功能表图：表示操纵系统的作用和状态的一种图。

六、等效电路图：表示理论的或理想的元件（如R、L、C）及其连接关系的一种功能图。

7、程序图：详细表示程序单元和程序片及其互连关系的一种简图。

八、设备元件表：把成套装置、设备和装置中各组成部份和相应数据列成的表格其用途表示各组成部份的名称、型号、规格和数量等。

九、端子功能图：表示功能单元全数外接端子，并用功能图、表图或文字表示其内部功能的一种简图。

10、接线图或接线表：表示成套装置、设备或装置的连接关系，用以进行接线和检查的一种简图或表格。

⑴单元接线图或单元接线表：表示成套装置或设备中一个结构单元内的连接关系的一种接线图或接线表。

（结构单元指在各类情形下可独立运行的组件或某种组合体）⑵互连接线图或互连接线表：表示成套装置或设备的不同单元之间连接关系的一种接图或接线表。

（线缆接线图或接线表）⑶端子接线图或端子接线表：表示成套装置或设备的端子，和接在端子上的外部接线（必要时包括内部接线）的一种接线图或接线表。

⑷电费配置图或电费配置表：提供电缆两头位置，必要时还包括电费功能、特性和途径等信息的一种接线图或接线表。

1一、数据单：对特定项目给出详细信息的资料。

各种电气图画法第一节绘制简图的通用规则一、绘制简图的布局要求简图的绘制应做到布局合理、排列均匀、图面清晰、便于看图。

为此在布局时应注意以下几点：(1)表示导线、信号通路、连接线等的图线应采用直线，且交叉和折弯要最少。

(2)简图可以水平布置，或者垂直布置，有时为了把相应的元件连接成对称的布局，也可采用斜交叉线，如图2-l所示。

(3)电路或元件应按功能布置，并尽可能按其工作顺序排列。

(4)对因果次序清楚的简图，尤其是电路图和逻辑图，其布局顺序是从左到右和从上到下。

(5)在闭合电路中，正(前)向通路上的信号流方向应该从左到右或从上到下，反馈通路的方向则是从右到左或从下到上，如图2—2所示。

应在信息线上画开口箭头以表明流向，开口箭头不得与其他任何符号(例如电路限定符号)相邻近。

(6)图的引入线或引出线，最好画在图纸边框附近。

(7)在同一张电气图样中只能选用一种图形形式，图形符号的大小和线条的粗细亦应基本—致。

二、元件表示方法要求第一章中介绍的六种元件表示方法，其中任何一种或其全部均可在同一图中使用。

当电路较简单时，使用集中表示法或组合表示法即可满足要求；当电路比较复杂时，可采用其他表示方法。

重复表示法、组合表示法和分立表示法对集成电路特别适用。

元件功能上独立的组成部分的两种表示法(组合或分立)，可以和功能有关的组成部分的几种表示法(集中、半集中、分开和重复)之一结合使用。

半集中表示法常用于机械功能相关联的元件，也可用于二进制逻辑元件。

在半集中表示法中，应清晰地示出不易受到外部影响且功能上相关联的元件内部各组成部分之间的联系或连接。

在分开表示法中，功能上有关的各组成部分之间的内部联系和连接是隐含的，只有当内部联系如同继电器线圈和相应触点那样明显时才应采用分开表示法。

表示元件各组成部分的每一个符号都应标注项目代号，以便与表示同一元件的其他所有符号相关联。

在重复表示法中，元件中每个具有独立功能的组成部分在几处用集中表示法示出，而每一处只部分连接。

本文介绍了三种图简图的布局方法：
1、机械制图与简图布局方法上的区别：
机械图必须严格按机件的位置进行布局，而简图的布局则可根据具体情况灵活进行。

2、图线的布置：
表示导线、信号通路、连接线等的图线一般应为直线，即横平竖直，尽可能减少交叉和弯折。

⑴、水平布置：将设备和元件按行布置，使得其连接线一般成水平布置。

⑵、垂直布置：将设备或元件按列排列，连接线成垂直布置。

⑶、交叉布置：将相应的元件连接成对称的布局。

3、电路或元件的布局：
⑴、功能布局法：简图中元件符号的布置，只考虑便于看出他们所表示的元件功能关系，而不考虑实际位置的一种布局方法。

在此布局中，将表示对象划分为若干功能组，按照因果关系从左到右或从上到下布置；每个功能组的元件应集中布置在一起，并尽可能按工作顺序排列。

大部分电气图为功能图。

布局时就遵守的原则：
①、布局顺序应是从左到右或从上到下。

②、如果信息流或能量流从右到左或从上到下，以及流向对看图都不明显时，应在连接线上画开口箭头。

开口箭头不应与其他符号相邻近。

③、在闭合电路中，前向通路上的信息流方向应该是从左到右或从上到下。

反馈通路的方向则相反。

④、图的引入引出线最好画在图纸边框附近。

⑵、位置布局法：指简图中元件符号的布置对应于该元件实际位置的布局方法。

此咱布局可以看出元件的相对位置和导线的走向。
