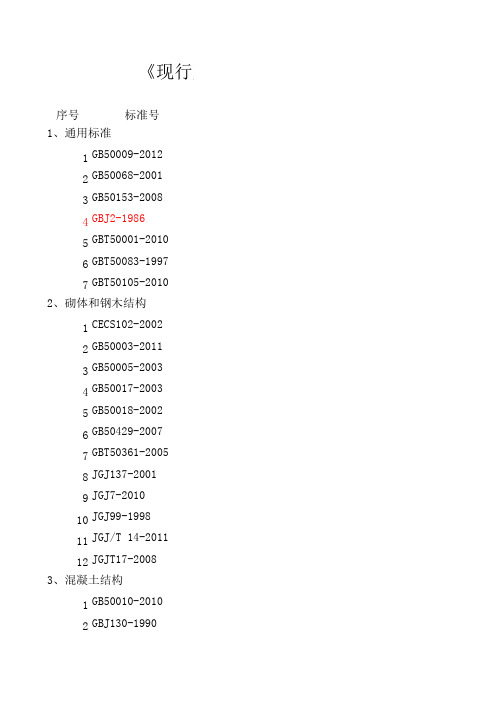

《现行建筑序号标准号1、通用标准1GB50009-20122GB50068-20013GB50153-20084GBJ2-19865GBT50001-20106GBT50083-19977GBT50105-20102、砌体和钢木结构1CECS102-20022GB50003-20113GB50005-20034GB50017-20035GB50018-20026GB50429-20077GBT50361-20058JGJ137-20019JGJ7-201010JGJ99-199811JGJ/T 14-201112JGJT17-20083、混凝土结构1GB50010-20102GBJ130-19903GBT50476-20084JGJ114-20035JGJ115-20066JGJ12-20067JGJ145-20048JGJ149-20069JGJ1-199110JGJ19-201011JGJ3-201012JGJ92-200413JGJ95-2011 4、特种结构和混合结构1GB50051-20132GB50077-20033GB50127-20074GB50135-20065GB50342-20036JGJ138-20017JGJ 22-2012 5、地基基础1GB50007-20112GB50021-20013GB50025-20044GB50040-19965GB50324-20016GB50330-20027GB 50112-20138GBT50123-19999GB/T 50266-201310GBT50279-199811JGJ 118-201112JGJ120-201213JGJ135-200714JGJ167-200915JGJ171-200916JGJ6-201117JGJ72-200418JGJ79-201219JGJ83-201120JGJ94-20086、建筑抗震1GB50011-20102GB50032-20033GB50190-19934GB 50191-20125GB50223-20086GB50267-19977GB50463-20088GBT50452-20089JGJ101-199610JGJ140-200411JGJ161-200812JGJT97-2011137、检测鉴定和加固1GB50023-20092GB50144-20083GB50152-20124GB50165-19925GB50292-19996GB50367-20067GBJ117-19888GB/T 50129-20119GB/T50269-199710GB/T50315-201111GB/T 50329-201212GBT50344-200413JGJ106-200314JGJ116-200915JGJ 123-201216JGJ125-199917JGJ8-200718JGJT136-200119JGJT152-200820JGJT23-20118其他（给水、排水、人防、幕墙1GB50038-20052GB50069-20023GB50332-20024GB50345-20125JGJ102-20036JGJ133-2001 7JGJ 155-2013 8JGJ/T 21-1993行建筑结构规范大全》目录更新至2013年11月标准名称建筑结构荷载规范建筑结构可靠度设计统一标准工程结构可靠性设计统一标准建筑模数协调统一标准2014-03-01 即将作废房屋建筑制图统一标准建筑结构设计术语和符号标准建筑结构制图标准门式刚架轻型房屋钢结构技术规程砌体结构设计规范木结构设计规范(2005年版)钢结构设计规范冷弯薄壁型钢结构技术规范铝合金结构设计规范木骨架组合墙体技术规范多孔砖砌体结构技术规范(2002版)空间网格结构技术规程高层民用建筑钢结构技术规程混凝土小型空心砌块建筑技术规程蒸压加气混凝土建筑应用技术规程混凝土结构设计规范钢筋混凝土升板结构技术规范混凝土结构耐久性设计规范钢筋焊接网混凝土结构技术规程冷轧扭钢筋混凝土构件技术规程轻骨料混凝土结构技术规程混凝土结构后锚固技术规程混凝土异形柱结构技术规程装配式大板居住建筑结构设计与施工规程冷拔钢丝预应力混凝土构件设计与施工规程高层建筑混凝土结构技术规程无粘结预应力混凝土结构技术规程冷轧带肋钢筋混凝土结构技术规范烟囱设计规范钢筋混凝土筒仓设计规范架空索道工程技术规范高耸结构设计规范混凝土电视塔结构技术规范型钢混凝土组合结构技术规程钢筋混凝土薄壳结构设计规程建筑地基基础设计规范岩土工程勘察规范(2009年版)湿陷性黄土地区建筑规范动力机器基础设计规范冻土工程地质勘察规范建筑边坡工程技术规范膨胀土地区建筑技术规范土工试验方法标准工程岩体试验方法标准扫描版不清晰岩土工程基本术语标准冻土地区建筑地基基础设计规范建筑基坑支护技术规程载体桩设计规程湿陷性黄土地区建筑基坑工程安全技术规程三岔双向挤扩灌注桩设计规程高层建筑箱形与筏形基础技术规范高层建筑岩土工程勘察规程建筑地基处理技术规范软土地区工程地质勘察规范建筑桩基技术规范建筑抗震设计规范室外给水排水和燃气热力工程抗震设计规范多层厂房楼盖抗微振设计规范构筑物抗震设计规范建筑工程抗震设防分类标准核电厂抗震设计规范隔振设计规范古建筑防工业振动技术规范建筑抗震试验方法规程预应力混凝土结构抗震设计规程镇(乡)村建筑抗震技术规程工程抗震术语标准建筑抗震设计规范(GB 50011-2010)统一培训教材建筑抗震鉴定标准工业建筑可靠性鉴定标准混凝土结构试验方法标准古建筑木结构维护与加固技术规范民用建筑可靠性鉴定标准混凝土结构加固设计规范工业构筑物抗震鉴定标准砌体基本力学性能试验方法标准地基动力特性测试规范砌体工程现场检测技术标准木结构试验方法标准建筑结构检测技术标准建筑基桩检测技术规范建筑抗震加固技术规程既有建筑地基基础加固技术规范危险房屋鉴定标准建筑变形测量规范贯入法检测砌筑砂浆抗压强度技术规程混凝土中钢筋检测技术规程回弹法检测混凝土抗压强度技术规程、幕墙、屋面）人民防空地下室设计规范给水排水工程构筑物结构设计规范给水排水工程管道结构设计规范屋面工程技术规范玻璃幕墙工程技术规范金属与石材幕墙工程技术规范种植屋面工程技术规程2013-12-01 即将作废V形折板屋盖设计与施工规程。
建筑制图结构制图内容和要求建筑制图是建筑设计中不可或缺的一环，它通过图纸的形式将设计师的构想转化为具体的可视化信息。
涉及到了建筑制图的各个方面，包括平面图、立面图、剖面图、施工图等，每种图纸都有其特定的内容和要求。
在建筑设计过程中，建筑制图的准确性和完整性对于保证最终建筑物的质量至关重要。
首先，建筑制图的内容主要包括建筑的平面布局、结构形式、建筑立面、内部空间布局等。
平面图是建筑设计中最基本的图纸之一，它展现了建筑物在水平方向上的布局和各个功能区域的相对位置关系。
平面图不仅需要准确地表达建筑物的平面形态，还需要包含建筑的尺度、标高、分区、功能等信息。
而建筑的立面图则展现了建筑物在垂直方向上的外观特征，包括建筑的高度、层高、外立面材料等内容。
建筑制图的内容还包括剖面图、施工图、细部图等，这些图纸为建筑的施工和建造提供了重要的信息和指导。
其次，建筑制图的要求涉及到了图纸的规范性、准确性和完整性。
建筑制图必须符合国家相关标准和规范，包括《建筑设计文件编制规范》、《建筑工程图样绘制规范》等。
图纸的线条应当清晰、精细，字迹工整，符号准确，排版布局合理。
建筑制图的尺寸精准，比例准确，图纸内容完整，信息完备。
另外，建筑制图还需要考虑到施工的可行性和实用性，因此在绘制图纸时需要充分考虑到施工过程中的各种因素，确保施工的顺利进行。
建筑制图的内容和要求不仅仅是为了满足设计师对建筑形态和功能的表达，更重要的是为了建筑的施工和建造提供准确的信息和指导。
建筑制图是设计师与施工方之间沟通的桥梁，它承载着设计师的设计意图和施工方的实际操作需求，只有通过精心绘制和严格遵守相关规范，才能保证建筑最终的质量和效果。
在建筑制图的实际应用中，建筑设计师需要具备扎实的制图技能和良好的审美能力。
制图技能包括CAD绘图、手绘技巧、模型制作等，设计师需要熟练掌握各种绘图软件的操作方法，能够熟练绘制各种类型的建筑图纸。
此外，设计师还需要具备丰富的建筑知识和设计经验，能够通过图纸准确地表达建筑的结构、功能、美学等方面的要求。
结构施工图绘制标准
结构施工图是建筑工程中非常重要的一环，它直接关系到建筑物的质量和安全。
因此，绘制结构施工图必须严格按照标准进行，以确保施工的准确性和可靠性。
下面将介绍结构施工图绘制的标准要求。
首先，结构施工图的绘制必须符合国家相关标准和规范，如《建筑工程结构设
计规范》、《建筑工程施工质量验收规范》等。
这些标准和规范是保障建筑工程质量和安全的重要依据，必须严格遵守。
其次，结构施工图必须准确清晰地表达建筑结构的各项技术要求和施工细节。
包括但不限于承重墙体、梁柱节点、楼板结构等，必须绘制清晰、准确，以便施工人员能够准确理解和执行。
另外，结构施工图中的尺寸标注必须准确无误。
尺寸标注是施工的基本依据，
必须精确到毫米，避免出现尺寸偏差导致的施工质量问题。
此外，结构施工图中的材料和构件标识必须清晰明了。
施工图中需要标注使用
的材料规格、强度等信息，以及构件的型号、规格等，以便施工人员采购和使用。
最后，结构施工图必须符合工程实际，不能存在与实际施工不符的情况。
在绘
制结构施工图时，必须充分考虑实际施工条件和现场环境，确保图纸的可操作性和实用性。
总之，结构施工图的绘制标准是保障建筑工程质量和安全的重要环节，必须严
格遵守相关标准和规范，确保图纸的准确性和可靠性。
只有如此，才能保证建筑工程的质量和安全。
建筑设计行业工程制图作业指导书第1章工程制图基础 (4)1.1 图纸规范与标准 (4)1.1.1 图纸幅面 (4)1.1.2 图线 (4)1.1.3 字体 (4)1.1.4 比例 (4)1.1.5 标注 (5)1.2 工程图纸的分类与构成 (5)1.2.1 设计图纸 (5)1.2.2 施工图纸 (5)1.2.3 施工详图 (5)1.2.3.1 图框 (5)1.2.3.2 图纸目录 (5)1.2.3.3 图纸内容 (5)1.3 制图工具及其使用方法 (5)1.3.1 铅笔 (5)1.3.2 直尺 (6)1.3.3 三角板 (6)1.3.4 圆规 (6)1.3.5 比例尺 (6)1.3.6 橡皮 (6)1.3.7 削笔刀 (6)第2章投影原理 (6)2.1 投影基本概念 (6)2.2 三视图的形成及其特性 (6)2.3 斜视图与局部视图 (7)第3章建筑平面图绘制 (7)3.1 平面图的标注与符号 (7)3.1.1 标注 (7)3.1.2 符号 (8)3.2 建筑平面图的基本内容 (8)3.2.1 墙体 (8)3.2.2 门窗 (8)3.2.3 楼梯 (8)3.2.4 室内空间 (8)3.2.5 其他 (8)3.3 建筑平面图的绘制方法 (8)3.3.1 准备工作 (8)3.3.2 绘制步骤 (8)3.3.3 标注和检查 (9)第4章建筑立面图绘制 (9)4.1 立面图的标注与符号 (9)4.1.1 标注内容 (9)4.1.2 符号说明 (9)4.2 建筑立面图的基本内容 (9)4.2.1 立面轮廓 (9)4.2.2 开口与凹凸 (9)4.2.3 材质与构造 (9)4.3 建筑立面图的绘制方法 (10)4.3.1 准备工作 (10)4.3.2 绘制步骤 (10)4.3.3 注意事项 (10)第5章建筑剖面图绘制 (10)5.1 剖面图的标注与符号 (10)5.1.1 标注要求 (10)5.1.2 符号表示 (10)5.2 建筑剖面图的基本内容 (11)5.2.1 剖切面的选择 (11)5.2.2 剖面图的构成 (11)5.3 建筑剖面图的绘制方法 (11)5.3.1 准备工作 (11)5.3.2 绘制步骤 (11)5.3.3 注意事项 (11)第6章建筑细部图绘制 (12)6.1 建筑细部图的分类与要求 (12)6.1.1 分类 (12)6.1.2 要求 (12)6.2 常见建筑细部图的绘制方法 (12)6.2.1 结构细部图绘制方法 (12)6.2.2 建筑构造细部图绘制方法 (12)6.2.3 设备细部图绘制方法 (13)6.2.4 装饰细部图绘制方法 (13)6.3 建筑细部图的标注与解析 (13)6.3.1 标注内容 (13)6.3.2 解析方法 (13)第7章结构施工图绘制 (13)7.1 结构施工图的基本内容 (13)7.1.1 结构布置：表达建筑物各类结构构件的布置，包括梁、柱、墙、板等构件的布置及其相互关系。
第一章 建筑工程图纸
一、图纸幅面及图框尺寸
根据《建筑制图标准》的规定，图纸幅面的规格分为0、1、2、3、4共五种。
图纸幅面尺寸符合下表规定，在一套施工图中应以一种规格的图纸幅面为主。
在特殊情况下，允许加长1～3号图纸的长度和宽度，零号图纸只能加长长边。
从上图可以看出加长幅面尺寸是由基本幅面的短边成整数倍增加后得出。
二、图框格式
图纸上限定绘图区域的线框称为图框，图框用粗实线绘制。
其格式分为留装订边和不留装订边两种，但同一工程的图样只能采用一种格式。
建筑制图一般采用留装订边的格式。
加长幅面的图框尺寸，按所选的基本幅面大一号的图框尺寸确定。
210420630841
图纸幅面分为横式和立式两种，其中以短边作为垂直边的称为横式（即X 型幅面），以短边作为水平边的称为立式（即Y型幅面）。
一般A0～A3图纸宜使用横式；必要时，也可使用立式。
其幅面装订格式见下图。
A0～A3横式幅面图
（注：标虚线的会签栏和角标用于道路工程制图）
A4立式幅面图
A0～A3立式幅面图
A4横式幅面图三、标题栏与会签栏
标题栏（mm）
会签栏（mm）
角标（mm）
四、图纸比例①建筑制图常用比例。
建筑制图结构制图内容和要求
建筑制图是建筑设计，施工和监理过程中非常重要的环节。
建筑制图可以分为结构制图和内容制图。
结构制图通常是指建筑结构的制图，而内容制图则是指建筑功能，设备和装饰属性的制图。
本文探讨建筑制图中的结构制图内容和要求。
首先，结构制图是建筑制图中最重要的环节之一，因为结构制图是建筑的骨架，承载着建筑的整体结构。
结构制图的内容主要包括基础平面布置图、结构平面布置图、构造轴线图、结构柱、梁、墙等标高图及钢筋混凝土等细部节点图等等。
其次，结构制图要求准确性、规范性和完整性。
要求准确性是指结构制图要准确地表达建筑结构的各项参数，如结构构件的尺寸、位置、方位、材料、截面等。
要求规范性是指结构制图要符合相关的国家规范和标准，如国家标准《建筑构造草图》、《建筑构件和棚架设计图》等。
要求完整性是指结构制图要呈现建筑结构的整体特征，以便建筑设计、施工和监理各个环节之间的协调和配合。
最后，结构制图还要求具有可读性和可理解性。
可读性是指结构制图的图形符号、标记等应该标准明确、易懂易读。
可理解性是指结构制图的内容应该能够被建筑设计师、施工方、监理方等各方面正确理解，以保证建筑结构的设计和施工过程中不会出现误解和误差。
总之，通过对建筑制图中的结构制图内容和要求的探讨，可以帮助建筑从业人员更好地理解建筑制图的重要性，提高制图的质量和效率，进一步提高建筑的设计、施工和监理水平。
建筑施工图制图要求图幅——各号图纸按制图标准的尺寸。
先画好边框线，再按标准尺寸画好图标（图标应在图纸的右下角），然后再布图。
图纸编号——分建施和结施编号。
用两位数，如建施01、建施02……，结施01、结施02……。
图纸顺序——按目录、设计总说明、建施、结施的顺序装订。
布图——可以横布，也可以竖布，竖布时图标相应改变位置。
一张图纸上只能一个方向布图，不允许两个方向布图。
一般底层平面图布在图纸的左下角，上北下南方向。
底层平面图上面布主立面图，主立面图的右边布剖面图。
注意留出标尺寸和写图名的地方1、平面图：表示柱子、墙体、门窗的位置，该平面的标高。
在一个平面图上表示几个不同标高的平面，要分别标注标高；几个标高不同的平面用一个平面图表示，同时标注几个标高。
剖切符号一定要标注在底层平面图上。
2、立面图：建筑物立面上的可见线条和门窗的高度用标高表示。
建筑物首尾和转折处标注轴线。
标注建筑物外墙装修的材料和颜色。
地平线伸出建筑物两端并加粗。
不要出现尺寸标注。
3、剖面图：表示建筑物内部构造、层高、门窗洞口高度、墙段的高度。
左、右、下边均用尺寸线标注，各层楼地面和楼梯歇台上标注标高。
索引符号均标注在剖面图上。
尽量避免转折剖。
要求——（1）图名——写在每个图的正下方。
注意图名的正确性。
图名下画粗线以显目。
（2）线条——要有粗细对比。
墙、柱子、剖到部分、直接看到部分用粗线，门窗、尺寸线、未剖到部分、间接看到部分用细线。
（3）图例——各种材料的剖面均用其相应的图例表示。
混凝土构件剖面均涂黑。
1：100图上的轴线圆圈直径8mm。
标注——（1）尺寸：除标高外其余尺寸单位均为毫米。
平面图要标注三道尺寸线：最外面一道为建筑物总尺寸，第二道为开间或进深尺寸，第三道为门窗洞口宽度和墙段长度的尺寸。
所有尺寸均为轴线之间尺寸。
（2）轴线：细点划线表示。
主轴线的横向轴线用阿拉伯数字表示，竖向轴线用大写的英文字母表示（不能用O、I、Z）。
分轴线用前面主轴线为分母、分轴线的顺序为分子来表示。
（3）比例：标注在图名的右下角。
（4）剖切符号：注意标注视线的方向。
注意剖切位置。
（5）索引符号与详图符号：细线引出圆圈，注意本图和其他图的区别。
详图符号圈里面只有一个数字。
（6）引出线：细线引出到图外面。
（7）对称：完全对称的建筑物可以只画一半，标注对称符号表示。
（8）文字：注意文字方向。
一、建筑平面图的表达内容建筑平面图是建筑物的水平剖面图(屋顶平面图出外)，反映建筑物的平面形状、房间分隔，墙(柱)及门窗布置、构配件布置等。
室外的台阶、明沟、散水等，仅在底层平面图中表示，其他各平面图中不重复表示。
雨篷在第二层平面图上表示。
(剖切平面位置设在窗台以上，窗过梁以下范围内；楼梯第一个休息平台以上)。
二、建筑平面图的图示内容1.定位轴线。
2.各构、配件(被剖切到且视图可见的墙、柱、门、窗，并对门窗编号)。
3.楼梯(楼梯间的位置、梯段行走方向及休息平台位置尺寸等)。
4.房间名称、标高和尺寸(平面图的尺寸主要分三层标注：三层尺寸线的顺序为由内到外、由小到大，指门窗洞口尺寸，定位轴线的间距(开间和进深)，总尺寸(总长、总宽)。
其他细部尺寸(如台阶、散水)，可标注在第一层尺寸线及图形轮廓之间)。
5.指北针、剖切符号、索引符号(确定建筑物朝向的指北针、剖面图的剖切符号仅在底层平面图中表示)。
6.其他(指阳台、雨篷、雨水管、台阶、散水、卫生间及厨房设备等。
对于剖切位置以外的建筑构造及设备(如高窗、吊橱等)，可用虚线表示)。
7.屋顶平面图(应该标明屋顶的平面形状、屋面坡度及起坡方向(指下坡方向)、排水管的布置、挑檐、女儿墙、上人孔等)。
三、建筑平面图的作图步骤1.绘制图幅线、图框线和标题栏。
2.合理布置图面，然后绘制纵、横双向定位轴线。
3.在轴线两侧绘制被剖到的墙身和柱断面轮廓线，画出门窗洞口位置线、图例线以及窗台、楼梯踏步台阶、散水等细部构造。
4标注指北针、尺寸线、轴线圆圈、索引符号及剖切符号等。
5．区别不同线宽。
被剖到的主要建筑构件的轮廓线，用粗实线；被剖到的次要建筑构配件的用中实线；对未被剖到的楼梯、梯段等构配件的可见轮廓线，用中实线，构配件中细小的可见轮廓线，用细实线。
6.画不同的材料图例，进行区别对待。
7.最后填写房间名称、尺寸数字、图名、比例等标注。
建筑立面图一、建筑立面图的表达内容建筑立面图是对建筑物各个方向的立面视图。
根据建筑物两端定位轴线命名，如①－⑨轴立面图。
立面图要画出建筑物的外形、构造及外墙面装饰、装修等。
二、建筑立面图的图示内容1.各立面图两端的轴线及编号。
2.建筑物的外轮廓线。
3.建筑构、配件。
如墙面分格及装饰、色彩、门窗的位置形状、洞口的分格及阳台、挑檐、台阶等。
4.标高及尺寸。
高度尺寸主要以标高的形式来标注，其中有建筑标高和结构标高之分：在标注构件的上顶面标高时，应标注到完成抹面或粉刷后的建筑标高(如楼地面)。
在标注雨篷及檐口底面标高时．需标注到末加抹面及粉刷层的结构标高。
门面洞口上下均标注末加粉刷层的结构标高。
5.各种标注。
用文字来标注外立面的装饰材料及色彩，索引符号。
三、建筑立面图的作图步骤1.绘制立面图两端的定位铀线、轮廓线。
2.绘制门窗洞口。
根据门窗洞口的上、下口标高绘制洞口定位线，并确定洞口宽度。
3.绘制门窗分格线。
4.绘制雨篷、雨水管、台阶、墙面装饰线等细部构造。
5.绘制标高符号、轴线圆圈、索引符号。
6.加深图线。
室外地坪线用加粗实线，轮廓线用粗实线，门窗洞口用中实线，分格线及其他构造用细实线。
7.最后填写尺寸数字、图名、比例等标注。
一、建筑剖面图的表达内容建筑剖面图是沿建筑物高度方向所作的竖直剖面图，它主要表示建筑物竖直方向的内部构造及空间布置。
建筑剖面图的剖切位置应放在能反映建筑物全貌、构造特征的有代表性的部位(如通过门厅、楼梯、门窗洞口)。
剖切符号应标注在底层平面图中。
二、建筑剖面图的图示内容1.被剖切到墙体、柱子的定位轴线。
2.剖切到的构配件。
指各层楼地面、屋顶的梁、板、墙体、柱子、楼梯、阳台、雨篷及挑檐等。
对上述被剖切到的构件，应按“国标”规定画出材料图例。
3.未被剖切但视图可见的构配件。
4.标高及尺寸。
对于室外地坪、各层楼地面、楼梯平台、阳台、台阶等处分别标注建筑标高，檐口、门窗洞口标注各自的结构标高，并标注各部分的高度尺寸。
5.详图索引及文字说明。
剖面图中应表达各主要构件的工程做法，一般用详图索引符号及文字说明的形式标注。
三、建筑剖面图的作图步骤1.绘制被剖切墙体及构件的定位轴线、室外地坪线、楼地面线、屋面线、楼梯各平台线。
2.绘制被剖到的构配件、墙身、梁、板、台阶、楼梯的轮廓线，并画出各材料的图例。
(1)比例大于1：50的平面图、剖面图，应画出抹灰层与楼地面、屋面的面层线，并宜画出材料图例；(2)比例等于1：50的平面图、剖面图，宣画出楼地面、屋面的面层线，抹灰层的面层线应根据需要而定；(3)比例小于1：50的平面图、剖面图，可不画出抹灰层，但宜画出楼地面、屋面的面层线；(4)比例为1：100—1：200的平面图、剖面图，可画简化的材料图例(如钢筋混凝土涂黑等)，但宜画出楼地面、屋面的面层线；(5)比例小于1：200的平面图、剖面图，可不画材料图例，剖面图的楼地面、屋面的面层线可不画出。
3.未被剖到的构配件。
剖面图可见的构配件，如门窗洞口、楼梯、栏杆等。
4.标高及尺寸。
标注室内外地坪、楼地面、楼梯平台的建筑标高；雨篷、门窗洞口、屋顶板的结构标高及相应高度方向的尺寸。
5.加深图线。
室外地坪线用加粗实线，被剖切构配件的轮廓用粗实线，可见的门窗洞线用中实线，其余配件用细实线。
6.最后填写图名、比例等标注。
建筑详图施工图设计相对于方案设计和初步设计来说，它是要解决更微观、定量和实施性的问题要能够指导施工和设备安装，必须件件有交待，处处有依据。
在有了平、立、剖基木图之后，就要针对各个部位的用料、做法、形式、大小尺寸、细部构造等做出"详图"。
有些详图还必须和结构、设备、电气等专业密切配合，以避免专业矛盾。
一、建筑详图大致可划分为三个方面1) 构造详图也括台阶、坡道、散水、楼地面、内外墙面、顶棚、屋面防水保温、地下防水等构造做法。
这部分大多可以引用或参见标准图集。
另外还有墙身、楼梯、电梯、自动扶梯、阳台、门头、雨罩、卫生间、设备机房等随工程不同而不能通用的部分，需要建筑师自己绘制"详图"，当然有些也可采用标准图集。
2) 配件和设施详图包括内外门窗、幕墙、栏杆、扶手、固定的洗台、厨具、壁柜、镜箱、格架等，随着国家经济的飞速发展，建筑配件、设施日益工业化、成套化、以及随房地产商品化后的二次装修出现，这类详图也己经大多数不需要建筑师绘制了。
除部分门窗、幕墙要绘制分格形式和开启方式的立面图及功能说明外，其他多采用标准图或由专业化厂家与装饰设计公司设计、制作和安装3) 装饰详图一些重大、高档民用建筑，其建筑物的内外表面、空间，还需做进一步的装饰、装修和艺术处理。
二、采用标准图应注意以下几点:1) 选用任何一册标准图集，都应先仔细阅读该图集的相关说明，以便了解其使用范围、要求的条件以及索引方法;2) 选用的"工程做法"或构造详图应与本工程的功能、部位相符合，仅有个别尺寸或构造有不同者，方可"参见"且宜注明何处不同三、与装修的配合问题1) 属二次装修的房间部位应在《室内装修做法表》中列出。
可分别列出一次或二次装修到位的。
做法"，并注明二次装修做法仅供参考;2) 荷载预留，建筑师应将一些有二次设计的楼地面、吊顶(如多功能厅、餐厅)可能的装修做法提供给结构，让其进一步预留足够的荷载;3) 面层厚度预留，建筑师应在《T程做法》中写明预留的面层厚度(即一次装修不到位"做法。
)，以便控制其标高4) 埋件预留，诸如各类幕墙主龙骨的支撑点一般都应随土建预埋焊件，所以专业公司应配合建筑设计，及早提出埋件的大小和位置。
四、各详图设计要求1）、墙身详图表达墙身及其相连的屋顶、挑檐、楼地面、门窗过梁和窗台、勒脚、散水等部位的详细构造及工程做法。
墙身详图通常采用1：20、1：25的比例，所以在详图中必须画出各种材料的相应图例，并且按“国标”的要求，在墙身及楼地面等构配件两侧分别画出抹灰线，以表示粉刷层的厚度。
楼地面、屋顶、墙身及散水等的工程做法，用文字说明的形式标注。
2）、门窗详图用立面图表示门窗的外形尺寸和开启方向，用大比例的节点详图表示门窗的截面、用料、安装位置、门窗扇与框的连接关系等。
采用标准图集中的门窗型号时，在门窗表中注明所选用的标准图案代号。
3）、楼梯详图表明楼梯的类型、结构型式、各部位尺寸及工程做法。
