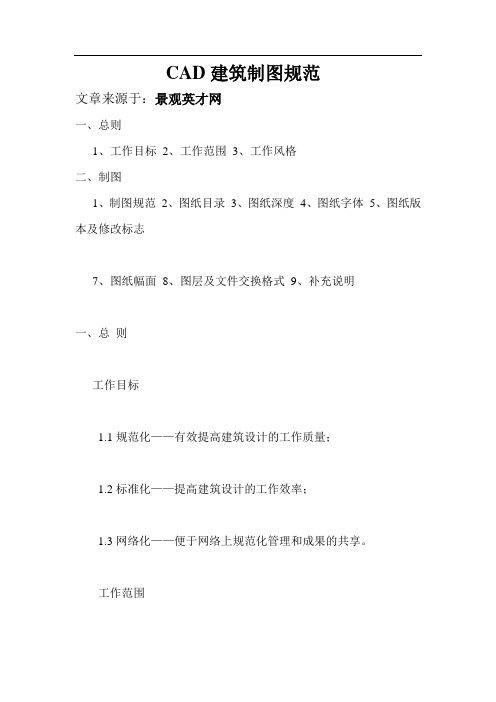

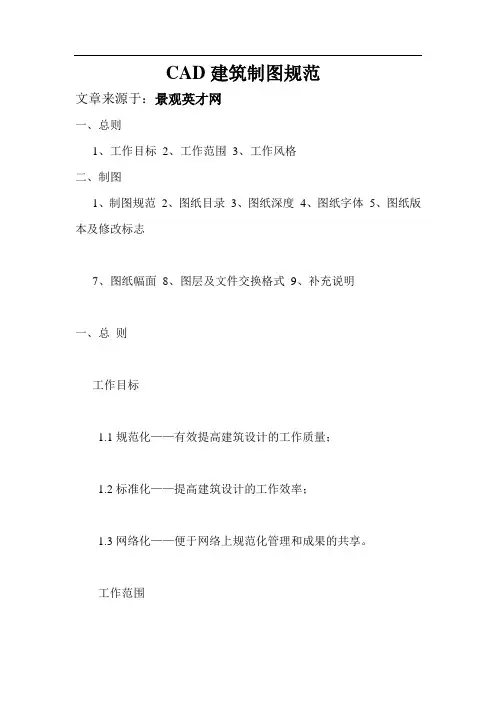

CAD建筑制图规范文章来源于：景观英才网一、总则1、工作目标2、工作范围3、工作风格二、制图1、制图规范2、图纸目录3、图纸深度4、图纸字体5、图纸版本及修改标志7、图纸幅面8、图层及文件交换格式9、补充说明一、总则工作目标1.1规范化——有效提高建筑设计的工作质量；1.2标准化——提高建筑设计的工作效率；1.3网络化——便于网络上规范化管理和成果的共享。
工作范围本标准是建筑CAD制图的统一规则，适用于房屋建筑工程和建筑工程相关领域中的CAD制图及软件开发。
工作风格本标准为形成设计院绘图表达的风格的统一，不提倡个人绘图表达风格。
建筑制图的表达应清晰、完整、统一。
二、制图1、制图规范工程制图严格遵照国家有关建筑制图规范制图，要求所有图面的表达方式均保持一致。
2、图纸目录各个专业图纸目录参照下列顺序编制：建筑专业：建筑设计说明；室内装饰一览表；建筑构造作法一览表；建筑定位图；平面图；立面图；剖面图；楼梯；部分平面；建筑详图；门窗表；门窗图。
结构专业：结构设计说明；桩位图；基础图；基础详图；地下室结构图；（人防图纸）；地下室结构详图；楼面结构布置；楼面配筋图；梁、柱、板、楼梯详图；结构构件详图。
电气专业：电气设计说明；主要设备材料表；平面图；详图；系统图；控制线路图。
大型工程应按强电、弱电、火灾报警及其智能系统分别设置目录。
给排水专业：给排水设计说明；总图；平面图（自下而上）；详图；给水、消防、排水、雨水系统图。
暖通空调专业：暖通设计说明；主要设备材料表，平面图；剖面图；详图；系统图。
3、图纸深度工程图纸除应达到国家规范规定深度外，尚须满足业主提供例图深度及特殊要求。
4、图纸字体除投标及其特殊情况外，均应采取以下字体文件，尽量不使用TureType字体，以加快图形的显示，缩小图形文件。
同一图形文件内字型数目不要超过四种。
以下字体形文件为标准字体，将其放置在CAD软件的FONTS目录中即可。
Romans.shx(西文花体)、romand.shx （西文花体）、bold.shx（西文黑体）、txt.shx（西文单线体）、simpelx(西文单线体)、st64f.shx（汉字宋体）、ht64f.shx（汉字黑体）、kt64f.shx （汉字楷体）、fs64f.shx（汉字仿宋）、hztxt.shx（汉字单线）。

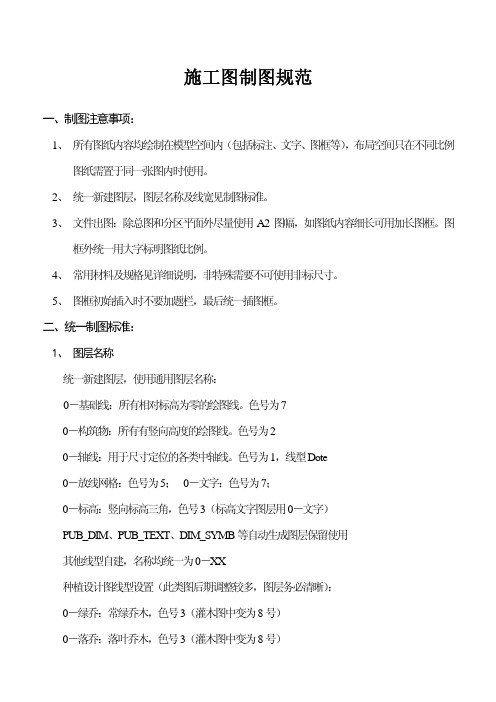

施工图制图规范一、制图注意事项：1、所有图纸内容均绘制在模型空间内（包括标注、文字、图框等），布局空间只在不同比例图纸需置于同一张图内时使用。
2、统一新建图层，图层名称及线宽见制图标准。
3、文件出图：除总图和分区平面外尽量使用A2图幅，如图纸内容细长可用加长图框。
图框外统一用大字标明图纸比例。
4、常用材料及规格见详细说明，非特殊需要不可使用非标尺寸。
5、图框初始插入时不要加题栏，最后统一插图框。
二、统一制图标准：1、图层名称统一新建图层，使用通用图层名称：0－基础线：所有相对标高为零的绘图线。
色号为70－构筑物：所有有竖向高度的绘图线。
色号为20－轴线：用于尺寸定位的各类中轴线。
色号为1，线型Dote0－放线网格：色号为5； 0－文字：色号为7；0－标高：竖向标高三角，色号3（标高文字图层用0－文字）PUB_DIM、PUB_TEXT、DIM_SYMB等自动生成图层保留使用其他线型自建，名称均统一为0－XX种植设计图线型设置（此类图后期调整较多，图层务必清晰）：0－绿乔：常绿乔木，色号3（灌木图中变为8号）0－落乔：落叶乔木，色号3（灌木图中变为8号）0－灌木：灌木及小乔木，色号84（线宽0.18）0－绿篱：规则图案的绿篱，色号84（线宽0.18）0－地被：各类地被爬藤及水生植物，色号84（线宽0.18）0－乔木连线：各类乔木的成组连线，色号20－乔木标注：各类乔木的文字标注，色号70－灌木连线：灌木及小乔木的成组连线，绿篱及地被系列的标注引线，色号20－灌木标注：灌木、绿篱、地被的文字标注，色号7灯具布置图：0－灯具：景观照明灯具，色号40－灯具标注：景观照明文字标注及引线，色号72、线型、线宽的使用及设置最粗线：用于地平线、详图钢筋线等，色号4，线宽0.6中粗线：用于外形及显著突出部分轮廓线，剖面剖到部分轮廓线等，色号2，线宽0.4 中等线：用于不同造型材料的分界线，是使用最多的线型，色号7，线宽0.25中细线：索引及标注等自动生成的图层，色号3，线宽0.18细线：用于同一铺装材料的规格划分或详图填充线，色号6，线宽0.15超细线：用于放线网格的经纬线，色号5，线宽0.1轴线：线型Dote，色号1，线宽0.12图纸线宽设置：1－0.12；2－0.4；3－0.18；4－0.6；5－0.1；6－0.15；7－0.25；8及其他－0.123、文字式样：天正菜单点击“文字表格”，选择文字样式，样式名：HZTXT；AutoCAD字体；中文参数：高宽比0.8，中文字体HZTXT西文参数：字宽0.6，字高0.8，西文字体SIMPLEX／尺寸标注、符号、索引号、剖切号等在正确比例下自动生成／引注文字字高设置为5或3.5（根据图纸空地大小自主调整，同一张图内统一即可）／图名标注：图名字高7，比例54、材料标注方式：例：600X300X30芝麻灰烧毛花岗岩错缝铺装规格颜色或名称质地材料类型铺装方式（平铺时不用标注）三、铺装常用材料及规格：1、一、石材：规格：长宽：板材600X600、600X300、300X300嵌条600X150、600X200、600X100小料石200X200、150X150、100X100厚度：板材及嵌带――车行60、人行30、碎拼20、嵌草60；小料石――车行100、人行60条石――一般用于台阶，根据台阶高度120－150颜色：黑、灰、浅灰、红、浅红、棕、黄；碎拼时有：杂色、单色、冷色（蓝、绿、灰、黑）、暖色（红、黄、棕）面层质地：磨光、烧毛、磨光机刨、烧毛机刨、粗磨、剁斧、凿毛（尽量选用前4种，局部点缀和特殊需要可选后3种）铺装方式：对缝、错缝、直铺、斜铺、席纹、向心（沿径环形）2、二、混凝土透水砖：长宽：方形250X250、小矩形250X125、200X100、大矩形500X250车位线100X100、异型连锁块（不同品牌及形状尺寸有所变化）厚度：车行80，人行50颜色：白（车位线）、灰、浅灰、深灰、砖红、红、浅红、浅黄、土黄、深棕、浅棕铺装方式：对缝、错缝、直铺、斜铺、席纹、向心（沿径环形）3、三、卵石、豆石、水洗石粒径：卵石――￠20－30、￠30－50、￠50－80、￠80－120、￠120－150豆石、水洗石：￠3－5、￠5－8、￠8－12、￠12－15颜色：水洗石――各种颜色；卵石、豆石――杂色、白、灰、黑、棕红、黄铺砌方式：平铺、立砌4、四、木板长宽：最大长度4米，宽度100、150、200厚度：常用20、最厚可达60种类：防腐木（常用）、碳化木（造价高）颜色：本色、露木纹彩色（刷各色室外用木漆）5、五、非粘土烧结砖规格：235X115X53；颜色：青、砖红、黄；铺砌方式：平铺、立砌6、六、瓦片立砌规格：约180X180X15；颜色：青；铺砌方式：立砌（可成片铺砌，单排圈边，常与卵石组成图案）7、七、其他材料沥青混凝土及水泥混凝土（车行主路）地面；塑胶地面（块材或整体满铺，用于运动或儿童场地）；艺术地坪（彩色混凝土压模、雕刻）；玻璃地；陶瓷碎拼地面等。
建筑制图的要求及规范一：图幅、标题栏及会签栏（1）图幅即图面的大小，分为横式和立式两种。
根据国家标准的规定，按图面的长和宽大小确定图幅的等级。
建筑常用的图幅有A0、A1、A2、A3、A4等，A0 : 1189*841A1 : 841*594A2 : 594*420A3 : 420*297A4 : 297*210（2）标题栏标题栏包括设计单位名称、工程名称区、签字区、图名区及图号区等内容。
注：现在不少设计单位采用自己个性化的标题栏格式，但是仍必须包括这几项内容。
（3）会签标会签标是为各工种负责人审核后签名用的表格，它包括专业、姓名、日期等内容。
（对于不需要会签的图纸，可以不设此栏。
）二：线型要求建筑图纸主要由各种线条构成，不同的线型表示不同的对象和不同的部位，代表着不同的含义。
为了图面能够清晰、准确、美观地表达设计思想，工程实践中采用了一套常用的线型，并规范了它们的使用范围。
三：尺寸标注尺寸标注的一般原则如下所述：1：尺寸标注应力求准确、清晰、美观大方。
同一张图纸中，标注风格应保持一致。
2：尺寸线应尽量标注在图样轮廓线以外，从内到外依次标注从小到大的尺寸，不能将大尺寸标在内，小尺寸标在外。
3：最大的尺寸线与图样轮廓线之间的距离不应小于10mm，两条尺寸线之间的距离一般为7—10mm.4: 尺寸界线朝向图样的端头距图样轮廓之间的距离应大于或等于2mm,不易直接与之相连。
5：在图线拥挤的地方，应合理安排尺寸线的位置，但不易与图线、文字及符号相交；可以考虑将轮廓线作为尺寸界线，但不能作为尺寸线。
6：室内设计图中连续重复的构配件等，当不易标明定位尺寸时，可以在总尺寸的控制下，不用数值而用“均分”或“EQ”字样表示定位尺寸。
四：文字说明在一幅完整的图纸中用图线方式表现的不充分或无法用图线表示的地方，就需要进行文字的说明。
文字说明是图纸内容的重要组成部分，制图规范对文字标注中的字体、字号、字体与字号搭配等方面做了一些具体规定。
建筑制图尺度建筑制图尺度1 总那么为了使建筑专业、室内设计专业制图规那么，包管制图质量，提高制图效率，做到图面清晰、简明，符合设计、施工、存档的要求，适应工程建设的需要，制定本尺度。
本尺度适用于以下制图方式绘制的图样：1 手工制图；建筑制图尺度2 计算机制图。
本尺度适用于建筑专业和室内设计专业以下的工程制图:1 新建、改建、扩建工程的各阶段设计图、竣工图；2 原有建筑物、构筑物等的实测图；建筑制图尺度3 通用设计图、尺度设计图。
建筑专业、室内设计专业制图，除应遵守本尺度外，还应符合房屋建筑制图统一尺度(GB/T 50001-2001)以及国家现行的有关强制性尺度、尺度的规定。
2 一般规定2.1 图线图线的宽度b，应按照图样的复杂程度和比例，按房屋建筑制图统一尺度(GB/T50001-2001)中(图线)的规定选用(图～图2.1.1-3)。
绘制较简单的图样时，可采用两种线宽的线宽组，其线宽比宜为b：。
建筑专业、室内设计专业制图采用的各种图线，应符合表的规定。
2.2 比例建筑专业、室内设计专业制图选用的比例，宜符合表的规定3 图例3.1 构造及配件构造及配件图例及说明见表。
中国工程检测网：3.2 程度及垂直运输装置程度及垂直运输装置图例及说明见表3.2.1。
4 图样画法4.1 平面图平面图的标的目的宜与总图标的目的一致。
平面图的长边宜与横式幅面图纸的长边一致。
4.1.2 在同一张图纸上绘制多于一层的平面图时，各层平面图宜按层数由低向高的挨次从左至右或从下至上安插。
4.1.3 除顶棚平面图外，各种平面图应按正投影法绘制。
4.1.4 建筑物平面图应在建筑物的门窗洞口处程度剖切俯视(屋顶平面图应在屋面以上俯视)，图内应包罗剖切面及投影标的目的可见的建筑构造以及必要的尺寸、标高等，如需暗示高窗、洞口、通气孔、槽、地沟及起重机等不成见局部，那么应以虚线绘制。
4.1.5 建筑物平面图应注写房间的名称或编号。
编号注写在直径为6mm细实线绘制的圆圈内，并在同张图纸上列出房间名称表。

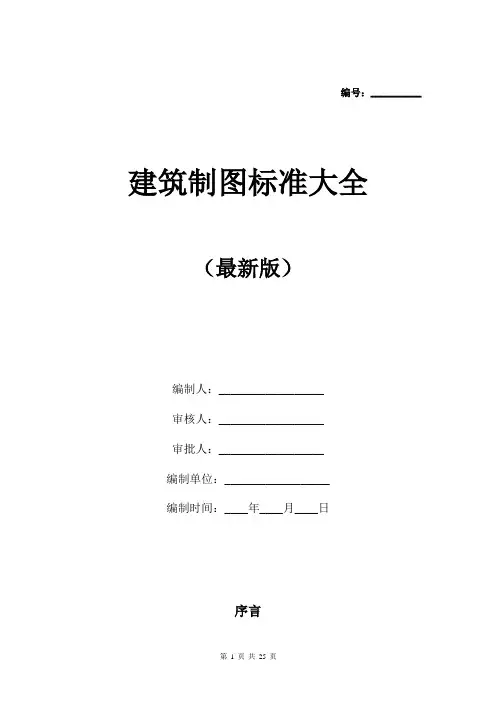

编号：__________ 建筑制图标准大全（最新版）编制人：__________________审核人：__________________审批人：__________________编制单位：__________________编制时间：____年____月____日序言建筑制图是为建筑设计服务的，因此，在建筑设计的不同阶段，要绘制不同内容的设计图。
在建筑设计的方案设计阶段和初步设计阶段绘制初步设计图，在技术设计阶段绘制技术设计图，在施工图设计阶段绘制施工图。
中国隋代已使用百分之一比例尺的图样和模型进行建筑设计。
宋代《营造法式》一书，绘有精致的建筑平面图、立面图、轴侧图和透视图等，可以说是中国最早的建筑制图著作。
清代主持宫廷建筑设计的样式雷家族绘制的大量建筑图样，是中国古代建筑制图的珍品。
1799年，法国数学家G.蒙日出版《画法几何》一书，奠定了工程制图的理论基础。
后人又著有《建筑阴影学》和《建筑透视学》等。
上述三本著作确立了现今建筑制图的基本理论。
当前在世界范围内已逐渐普遍利用电子计算机制图以提高效率。
按照施工图的制图规定，绘制供施工时作为依据的全部图纸。
施工图要按国家制定的制图标准进行绘制。
一个建筑物的施工图包括：建筑施工图、结构施工图，以及给水排水、供暖、通风、电气、动力等施工图。
其中建筑施工图包括：①总平面图，表示出构想中建筑物的平面位置和绝对标高、室外各项工程的标高、地面坡度、排水方向等,用以计算土方工程量,作为施工时定位、放线、土方施工和施工总平面布置的依据。
工程复杂的，还应有给水、排水、供暖、电气等各种管线的布置图、竖向设计图等。
②建筑平面图，用轴线和尺寸线表示出各部分的尺寸和准确位置，门窗洞口的做法、标高尺寸，各层地面的标高，其他图纸、配件的位置和编号及其他工种的做法要求。
建筑平面图是其他各种图纸的综合表现，应详尽确切。
③建筑立面图，表示出建筑外形各部分的做法和材料情况，建筑物各部位的可见高度和门窗洞口的位置。
建筑工程制图规范建筑工程制图规范是指在建筑设计和施工中，规范化制作和使用专业图纸的一套准则和要求。
以下是一套基本的建筑工程制图规范：一、图纸的纸张规格和图幅封面标准1. 图纸纸张规格一般采用A系列纸张，如A0、A1、A2等。
图纸应采用白纸编制，清晰明亮，纸张应平整，无皱、波纹等缺陷。
2. 图框封面标准应包括项目名称、编制部门、图号、图名、图纸比例、日期、审核和签字等信息。
二、图纸比例1. 建筑平面图一般采用1:100至1:500的比例；立面图一般采用1:50至1:200的比例；剖面图一般采用1:100至1:200的比例。
2. 比例尺应标注在图纸上，并经常检查比例标注是否正确。
三、图例和符号1. 图例应一致、简洁明了，图例中的图符和文字应有一定的大小和粗细要求。
2. 符号应按照国家和地区的标准规定使用，如建筑行业标准、国家标准等。
3. 符号应绘制规范，线条清晰，不得有重影、断线、缺角等情况。
四、线条和字体1. 线条的粗细应适度，避免过粗或过细，保持线条的清晰度。
常用线条的线型应按照标准规定使用，如实线、虚线、点线等。
2. 字体应统一，大小适中，清晰易读。
字体一般采用宋体或等线字体，不得使用艺术字体。
五、图纸格式1. 建筑平面图的编制应按照建筑设计规范要求，包括项目的布局、功能分区、空间尺寸、建筑结构等信息。
2. 立面图应清晰明了，包括建筑物的外立面形象、建筑材料和窗户等装饰元素。
3. 剖面图应能准确表示建筑物的内部结构，包括墙体、柱子、楼梯、管道等。
六、图纸质量要求1. 图纸应经过审核和审查，确保图纸的准确性和合理性。
2. 图纸应规范的保存和归档，并按照施工进度和需要及时更新和补充。
3. 图纸应按照标准的图纸抄写要求进行制作，确保图纸的清晰度和可读性。
七、图纸的编号和归档1. 图纸应按照一定的编号规则进行编制，确保图纸的唯一性和顺序性。
2. 图纸应严格按照项目的建设顺序进行归档，方便查找和使用。
对于已完成的图纸，应按照规定进行归档保存。
建筑设计重要制图规范 孝感学院城建学院宋阳制一1.线宽 即图线的宽度。
图线的宽度分粗、中、细三种，粗线线宽用 “b” 表示，中线线宽为0.5b ，细线线宽为0.35b 。
b 值应根据图形复杂程度与比例大小在线宽系列中选取2比例的注写：比例宜注写在图名的右侧，字的底线应取平齐，比例的字高，应比图名字高小一号或二号。
示例： 平面图 1:1003尺寸注法；⑷尺寸数字图样上所注写的尺寸数字是物体的实际尺寸。
尺寸单位除标高及总平面图以米（m）为单位外，其它均以毫米（mm）为单位。
尺寸数字的读取方向：水平方向字头朝上；竖直方向字头朝左；倾斜方向字头有朝上的趋势。
避免在30°斜线区内注写尺寸数字。
尺寸数字应依其读数方向写在尺寸线的上方中部，如没有足够的注写位置，最外面的数字可注写在尺寸界线的外侧，中间相邻的尺寸数字可错开注写。
任何图线不得穿过尺寸数字，不可避免时，应将图线断开。
(二)尺寸的排列与布置2.互相平行的尺寸线，应从被注的图样轮廓线由里向外整齐排列，小尺寸在里面，大尺寸在外面。
尺寸线距图样轮廓线的距离不小于10mm，平行排列的尺寸线的间距宜为7～10mm。
二、建筑平面图的表达内容1、剖切到的与未剖切到但可见部分的轮廓线其中被剖切到的墙柱轮廓线画成粗实线，剖切到的钢筋混凝土构件应涂黑。
其中被剖切的次要建筑构造(包括构配件)的轮廓线，如隔墙，门扇线（门开启线）等用中实线。
建筑构配件的可见轮廓线，如楼梯、踏步、台阶、厨房设施、卫生器具等用细线。
2、楼梯3、定位轴线在建筑平面图中各承重构件的位置应画出定位轴线。
定位轴线用细点画线绘制4、尺寸外部尺寸：在建筑平面图中，外墙应注三道尺寸。
第一道尺寸，外轮廓尺寸，总长总宽。
第二道尺寸，轴线间的距离，用以说明房间的开间及进深的尺寸。
第三道尺寸，门窗洞宽度及定位尺寸。
内部尺寸。
房间的净空大小和室内的门窗洞、孔洞、墙厚和固定设施的大小与位置。
5、指北针指北针宜用细实线绘制，圆的直径为24mm，指北针尾宽为3mm；在指针尖端处，注“北”或“N”字。
