建筑制图的要求及规范一：图幅、标题栏及会签栏（1）图幅即图面的大小，分为横式和立式两种。

根据国家标准的规定，按图面的长和宽大小确定图幅的等级。

建筑常用的图幅有A0、A1、A2、A3、A4等，A0 : 1189*841A1 : 841*594A2 : 594*420A3 : 420*297A4 : 297*210（2）标题栏标题栏包括设计单位名称、工程名称区、签字区、图名区及图号区等内容。

注：现在不少设计单位采用自己个性化的标题栏格式，但是仍必须包括这几项内容。

（3）会签标会签标是为各工种负责人审核后签名用的表格，它包括专业、姓名、日期等内容。

（对于不需要会签的图纸，可以不设此栏。

）二：线型要求建筑图纸主要由各种线条构成，不同的线型表示不同的对象和不同的部位，代表着不同的含义。

为了图面能够清晰、准确、美观地表达设计思想，工程实践中采用了一套常用的线型，并规范了它们的使用范围。

三：尺寸标注尺寸标注的一般原则如下所述：1：尺寸标注应力求准确、清晰、美观大方。

同一张图纸中，标注风格应保持一致。

2：尺寸线应尽量标注在图样轮廓线以外，从内到外依次标注从小到大的尺寸，不能将大尺寸标在内，小尺寸标在外。

3：最大的尺寸线与图样轮廓线之间的距离不应小于10mm，两条尺寸线之间的距离一般为7—10mm.4: 尺寸界线朝向图样的端头距图样轮廓之间的距离应大于或等于2mm,不易直接与之相连。

5：在图线拥挤的地方，应合理安排尺寸线的位置，但不易与图线、文字及符号相交；可以考虑将轮廓线作为尺寸界线，但不能作为尺寸线。

6：室内设计图中连续重复的构配件等，当不易标明定位尺寸时，可以在总尺寸的控制下，不用数值而用“均分”或“EQ”字样表示定位尺寸。

四：文字说明在一幅完整的图纸中用图线方式表现的不充分或无法用图线表示的地方，就需要进行文字的说明。

文字说明是图纸内容的重要组成部分，制图规范对文字标注中的字体、字号、字体与字号搭配等方面做了一些具体规定。

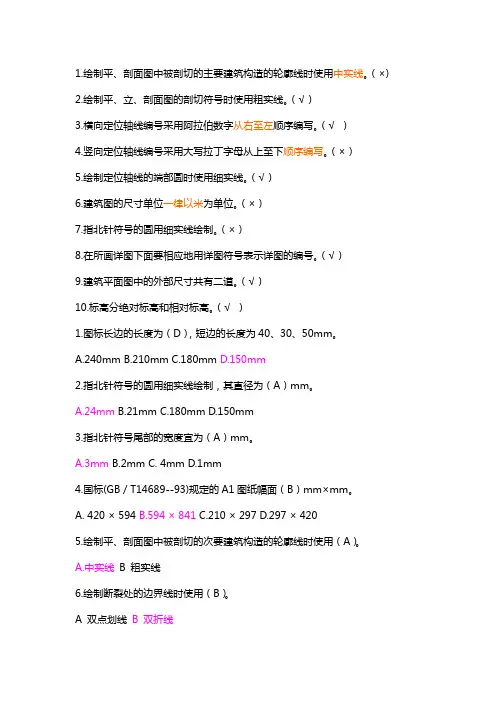

1.绘制平、剖面图中被剖切的主要建筑构造的轮廓线时使用中实线。

（×)2.绘制平、立、剖面图的剖切符号时使用粗实线。

（√）3.横向定位轴线编号采用阿拉伯数字从右至左顺序编写。

（√ ）4.竖向定位轴线编号采用大写拉丁字母从上至下顺序编写。

（×）5.绘制定位轴线的端部圆时使用细实线。

（√）6.建筑图的尺寸单位一律以米为单位。

（×）7.指北针符号的圆用细实线绘制。

（×）8.在所画详图下面要相应地用详图符号表示详图的编号。

（√）9.建筑平面图中的外部尺寸共有二道。

（√）10.标高分绝对标高和相对标高。

（√ ）1.图标长边的长度为（D），短边的长度为40、30、50mm。

A.240mmB.210mmC.180mmD.150mm2.指北针符号的圆用细实线绘制，其直径为（A）mm。

A.24mmB.21mmC.180mmD.150mm3.指北针符号尾部的宽度宜为（A）mm。

A.3mmB.2mmC. 4mmD.1mm4.国标(GB／T14689--93)规定的A1图纸幅面（B）mm×mm。

A. 420 × 594B.594 × 841C.210 × 297D.297 × 4205.绘制平、剖面图中被剖切的次要建筑构造的轮廓线时使用（A）。

A.中实线B 粗实线6.绘制断裂处的边界线时使用（B）。

A 双点划线B 双折线7.建筑工程图一般使用三种线宽，且互成一定的比例，即粗线、中粗线、细线的比例规定为（D）。

A 1：0.8：0.5B 1：0.8：0.25C 1：0.5：0.3D 1：0.5：0.258.（A）是以青岛附近的黄海平均海平面为零点作为基准的标高。

A 绝对标高B 相对标高9.表示房屋朝向的指北针应画在（C）平面图附近。

A 标准层B 顶层C 底层10.详图符号的圆直径为（D）mm。

A 24mmB 21mmC 15mmD 14mm11.绘制详图符号的圆时使用（B）。

建筑设计重要制图规范 孝感学院城建学院宋阳制一1.线宽 即图线的宽度。

图线的宽度分粗、中、细三种，粗线线宽用 “b” 表示，中线线宽为0.5b ，细线线宽为0.35b 。

b 值应根据图形复杂程度与比例大小在线宽系列中选取2比例的注写：比例宜注写在图名的右侧，字的底线应取平齐，比例的字高，应比图名字高小一号或二号。

示例： 平面图 1:1003尺寸注法；⑷尺寸数字图样上所注写的尺寸数字是物体的实际尺寸。

尺寸单位除标高及总平面图以米（m）为单位外，其它均以毫米（mm）为单位。

尺寸数字的读取方向：水平方向字头朝上；竖直方向字头朝左；倾斜方向字头有朝上的趋势。

避免在30°斜线区内注写尺寸数字。

尺寸数字应依其读数方向写在尺寸线的上方中部，如没有足够的注写位置，最外面的数字可注写在尺寸界线的外侧，中间相邻的尺寸数字可错开注写。

任何图线不得穿过尺寸数字，不可避免时，应将图线断开。

(二)尺寸的排列与布置2.互相平行的尺寸线，应从被注的图样轮廓线由里向外整齐排列，小尺寸在里面，大尺寸在外面。

尺寸线距图样轮廓线的距离不小于10mm，平行排列的尺寸线的间距宜为7～10mm。

二、建筑平面图的表达内容1、剖切到的与未剖切到但可见部分的轮廓线其中被剖切到的墙柱轮廓线画成粗实线，剖切到的钢筋混凝土构件应涂黑。

其中被剖切的次要建筑构造(包括构配件)的轮廓线，如隔墙，门扇线（门开启线）等用中实线。

建筑构配件的可见轮廓线，如楼梯、踏步、台阶、厨房设施、卫生器具等用细线。

2、楼梯3、定位轴线在建筑平面图中各承重构件的位置应画出定位轴线。

定位轴线用细点画线绘制4、尺寸外部尺寸：在建筑平面图中，外墙应注三道尺寸。

第一道尺寸，外轮廓尺寸，总长总宽。

第二道尺寸，轴线间的距离，用以说明房间的开间及进深的尺寸。

第三道尺寸，门窗洞宽度及定位尺寸。

内部尺寸。

房间的净空大小和室内的门窗洞、孔洞、墙厚和固定设施的大小与位置。

5、指北针指北针宜用细实线绘制，圆的直径为24mm，指北针尾宽为3mm；在指针尖端处，注“北”或“N”字。
