SolidWorks绘制技巧总结(精)

solidworks技巧大全SolidWorks是一款非常强大且广泛使用的三维计算机辅助设计（CAD）软件。

在使用SolidWorks过程中，以下是一些可以提高工作效率和质量的技巧和窍门：1. 使用键盘快捷键：学习和使用SolidWorks的键盘快捷键可以大大提高操作效率。

在SolidWorks的设置中可以找到默认的键盘快捷键列表，可以自定义添加或修改。

2. 利用鼠标手势：SolidWorks支持鼠标手势功能，可以通过右键单击并移动鼠标来执行一些常用的命令，如旋转、平移、放缩等。

5. 使用Design Library：SolidWorks的Design Library是用于存储和管理常用部件、特征和装配的库。

可以将经常使用的零部件预设为Design Library中的一个文件夹，以便在需要时快速拖放到设计中。

6. 使用FeatureManager设计树：FeatureManager设计树是SolidWorks用于管理各种特征和操作的工具。

通过使用设计树，可以方便地查看和控制模型的不同特征、参数和历史。

7. 使用Configurations：使用Configurations可以在一个文件中创建多个设计变体。

这对于设计不同版本或不同尺寸的零件和装配非常有用，可以减少文件数量并提高管理效率。

8. 使用Assembly Visualization：Assembly Visualization是SolidWorks中的一个功能，可以以图形方式显示和分析装配的成分和特性。

可以使用它来查找和解决装配中的问题。

10. 使用SolidWorks Simulation进行模拟：SolidWorks Simulation是SolidWorks的一个强大的有限元分析工具。

使用它可以对零件、装配和结构进行各种工程分析和验证。

11. 使用SolidWorks PDM进行数据管理：SolidWorks PDM是SolidWorks的一个数据管理工具，可以帮助团队协作、版本控制、文档管理和工作流程管理等。

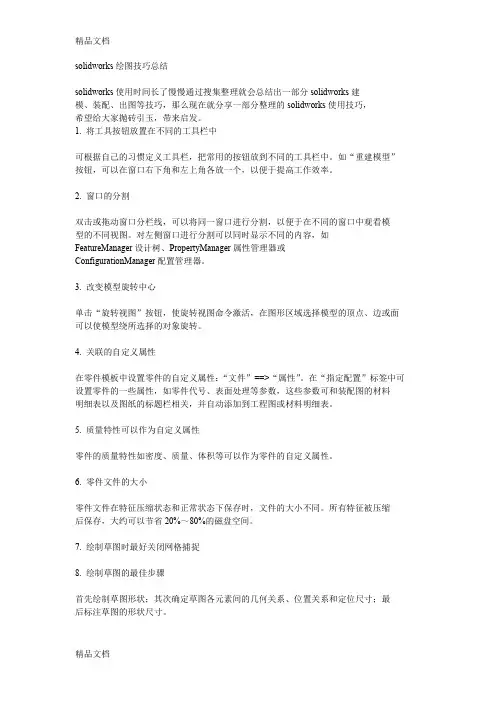

solidworks绘图技巧总结solidworks使用时间长了慢慢通过搜集整理就会总结出一部分solidworks建模、装配、出图等技巧，那么现在就分享一部分整理的solidworks使用技巧，希望给大家抛砖引玉，带来启发。

1. 将工具按钮放置在不同的工具栏中可根据自己的习惯定义工具栏，把常用的按钮放到不同的工具栏中。

如“重建模型”按钮，可以在窗口右下角和左上角各放一个，以便于提高工作效率。

2. 窗口的分割双击或拖动窗口分栏线，可以将同一窗口进行分割，以便于在不同的窗口中观看模型的不同视图。

对左侧窗口进行分割可以同时显示不同的内容，如FeatureManager设计树、PropertyManager属性管理器或ConfigurationManager配置管理器。

3. 改变模型旋转中心单击“旋转视图”按钮，使旋转视图命令激活，在图形区域选择模型的顶点、边或面可以使模型绕所选择的对象旋转。

4. 关联的自定义属性在零件模板中设置零件的自定义属性：“文件”==>“属性”。

在“指定配置”标签中可设置零件的一些属性，如零件代号、表面处理等参数，这些参数可和装配图的材料明细表以及图纸的标题栏相关，并自动添加到工程图或材料明细表。

5. 质量特性可以作为自定义属性零件的质量特性如密度、质量、体积等可以作为零件的自定义属性。

6. 零件文件的大小零件文件在特征压缩状态和正常状态下保存时，文件的大小不同。

所有特征被压缩后保存，大约可以节省20%～80%的磁盘空间。

7. 绘制草图时最好关闭网格捕捉8. 绘制草图的最佳步骤首先绘制草图形状；其次确定草图各元素间的几何关系、位置关系和定位尺寸；最后标注草图的形状尺寸。

9. 绘制垂直或平行线保持一条直线处于选择状态，使用直线绘制工具，通过观察系统的推理线可以绘制与被选直线平行或垂直的线段。

10. 判断欠定义元素当草图元素很多时，如果不清楚那些元素欠定义，可以拖动蓝色的元素判断该元素需要标注的尺寸或其他几何关系。

非常有用的SOLIDWORKS技巧SOLIDWORKS是一款功能强大的三维计算机辅助设计（CAD）软件，被广泛应用于工程设计和制造领域。

在日常使用中，掌握一些有用的技巧可以提高工作效率和设计质量。

以下是一些非常有用的SOLIDWORKS技巧。

1.使用鼠标中键：鼠标中键可以用来平移视图或者旋转模型。

按住鼠标中键并在视图区域上滑动，可以平移整个视图。

在模型上按住鼠标中键并移动鼠标，可以快速旋转模型。

这个技巧可以让你在操作模型时更加灵活。

2.创建自定义快捷键：SOLIDWORKS允许用户创建自定义快捷键，以便更快地访问常用命令。

通过选择"工具"-"自定义"-"快捷键"，可以为常用命令分配快捷键。

创建自定义快捷键可以减少鼠标操作，提高工作效率。

3. 使用快捷键组合技巧：在SOLIDWORKS中，有一些常用的快捷键组合可以加快操作速度。

例如，按住Ctrl键并用鼠标左键选择多个实体可以选择多个实体；按住Shift键并用鼠标左键选中两个实体之间的空间，可以选择这个空间中的所有实体。

4.使用模板和图库：SOLIDWORKS提供了一系列的模板和图库，可以帮助你快速创建常用的对象和设计元素。

使用这些模板和图库可以节省时间，避免重复设计。

5.使用基准几何：基准几何是SOLIDWORKS中的一个功能，可以将其他几何体相对于一些基准几何体进行相对定位。

通过使用基准几何，可以快速调整模型的定位和尺寸，以及在不同的设计场景中进行设计变更。

6.使用装配引用：当你在进行装配设计时，SOLIDWORKS提供了一个装配引用的功能，可以用来控制不同零件之间的相对位置和运动关系。

通过使用装配引用，可以轻松调整装配件之间的关系，避免设计中的错误。

7.使用图像质量选项：在SOLIDWORKS中，你可以通过选择"选项"-"性能"来调整图像质量选项。

solidworks技巧SolidWorks是一款功能强大的三维CAD软件，广泛用于设计和制造领域。

以下是一些SolidWorks的技巧，可以帮助用户提高工作效率并更好地利用软件功能。

1. 学习快捷键：SolidWorks有大量的快捷键，可以极大地提高工作效率。

用户应该花时间熟悉常用的快捷键，并尝试将其应用到工作中。

2.使用草图约束：在进行二维草图时，合理使用约束可以确保图形的精确度。

通过添加约束，例如垂直、水平、对称等，可以避免意外的形状变化。

3. 使用设计库：SolidWorks中有许多设计库，包括零部件库、特征库和工具库等。

这些库可以帮助用户快速创建常用的图形和特征，提高工作效率。

4. 使用模式：模式是SolidWorks中的一种功能，允许用户在设计中重复使用已创建的图形或特征。

通过使用模式，用户可以快速创建多个相似的实体，而无需每次都重新设计。

5. 使用配置：SolidWorks的配置功能可以让用户在一个文件中创建多个不同的设计版本。

通过配置，用户可以轻松地保存和管理不同的设计状态，避免创建多个文件。

6. 使用快捷栏：SolidWorks的快捷栏是一个定制化的工具栏，可以放置用户经常使用的工具和命令。

用户可以根据自己的需求将常用工具添加到快捷栏中，以便快速访问。

7.使用装配约束：在装配设计中，正确使用装配约束可以确保零件之间的正确对位和运动关系。

了解不同类型的装配约束，并根据设计要求正确应用它们。

8. 使用工具提示：SolidWorks的工具提示提供了有关每个工具和命令的快速说明。

用户可以通过悬停在工具栏上或键入快捷键来查看工具提示。

9. 使用实体特征：SolidWorks的实体特征功能允许用户通过添加、删除或修改实体来创建复杂的形状。

学习不同的实体特征，并善于使用它们，可以帮助用户创建更精确的设计。

10. 学习常用技巧：了解一些常用的SolidWorks技巧，例如快速选择、精确测量、对称和镜像等，可以帮助用户更快地完成工作。

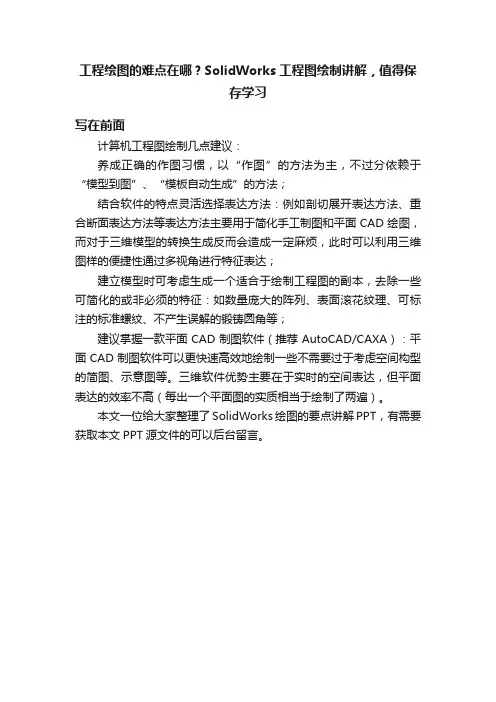

工程绘图的难点在哪？SolidWorks工程图绘制讲解，值得保
存学习
写在前面
计算机工程图绘制几点建议：
养成正确的作图习惯，以“作图”的方法为主，不过分依赖于“模型到图”、“模板自动生成”的方法；
结合软件的特点灵活选择表达方法：例如剖切展开表达方法、重合断面表达方法等表达方法主要用于简化手工制图和平面CAD绘图，而对于三维模型的转换生成反而会造成一定麻烦，此时可以利用三维图样的便捷性通过多视角进行特征表达；
建立模型时可考虑生成一个适合于绘制工程图的副本，去除一些可简化的或非必须的特征：如数量庞大的阵列、表面滚花纹理、可标注的标准螺纹、不产生误解的锻铸圆角等；
建议掌握一款平面CAD制图软件（推荐AutoCAD/CAXA）：平面CAD制图软件可以更快速高效地绘制一些不需要过于考虑空间构型的简图、示意图等。

三维软件优势主要在于实时的空间表达，但平面表达的效率不高（每出一个平面图的实质相当于绘制了两遍）。

本文一位给大家整理了SolidWorks绘图的要点讲解PPT，有需要获取本文PPT源文件的可以后台留言。

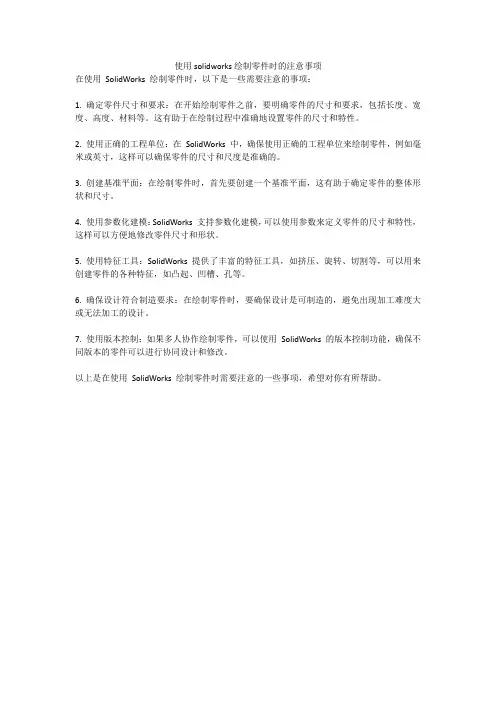

使用solidworks绘制零件时的注意事项
在使用SolidWorks 绘制零件时，以下是一些需要注意的事项：
1. 确定零件尺寸和要求：在开始绘制零件之前，要明确零件的尺寸和要求，包括长度、宽度、高度、材料等。

这有助于在绘制过程中准确地设置零件的尺寸和特性。

2. 使用正确的工程单位：在SolidWorks 中，确保使用正确的工程单位来绘制零件，例如毫米或英寸，这样可以确保零件的尺寸和尺度是准确的。

3. 创建基准平面：在绘制零件时，首先要创建一个基准平面，这有助于确定零件的整体形状和尺寸。

4. 使用参数化建模：SolidWorks 支持参数化建模，可以使用参数来定义零件的尺寸和特性，这样可以方便地修改零件尺寸和形状。

5. 使用特征工具：SolidWorks 提供了丰富的特征工具，如挤压、旋转、切割等，可以用来创建零件的各种特征，如凸起、凹槽、孔等。

6. 确保设计符合制造要求：在绘制零件时，要确保设计是可制造的，避免出现加工难度大或无法加工的设计。

7. 使用版本控制：如果多人协作绘制零件，可以使用SolidWorks 的版本控制功能，确保不同版本的零件可以进行协同设计和修改。

以上是在使用SolidWorks 绘制零件时需要注意的一些事项，希望对你有所帮助。

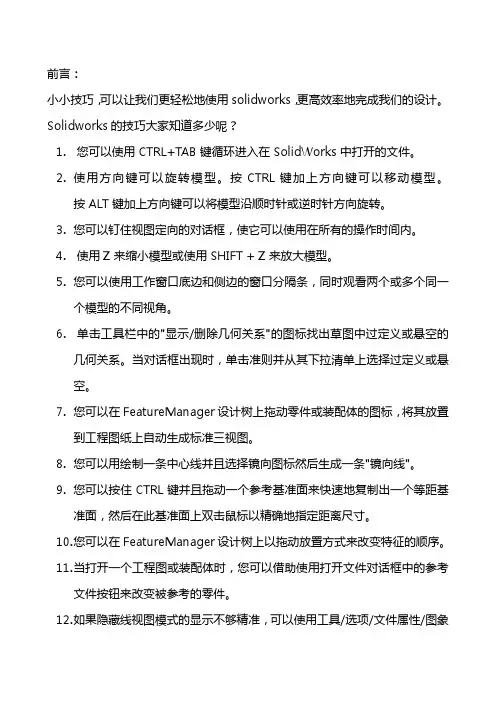

前言：小小技巧，可以让我们更轻松地使用solidworks，更高效率地完成我们的设计。

Solidworks的技巧大家知道多少呢？1.您可以使用 CTRL+TAB 键循环进入在 SolidWorks 中打开的文件。

2.使用方向键可以旋转模型。

按 CTRL 键加上方向键可以移动模型。

按 ALT 键加上方向键可以将模型沿顺时针或逆时针方向旋转。

3.您可以钉住视图定向的对话框，使它可以使用在所有的操作时间内。

4.使用Z 来缩小模型或使用 SHIFT + Z 来放大模型。

5.您可以使用工作窗口底边和侧边的窗口分隔条，同时观看两个或多个同一个模型的不同视角。

6.单击工具栏中的"显示/删除几何关系"的图标找出草图中过定义或悬空的几何关系。

当对话框出现时，单击准则并从其下拉清单上选择过定义或悬空。

7.您可以在FeatureManager设计树上拖动零件或装配体的图标，将其放置到工程图纸上自动生成标准三视图。

8.您可以用绘制一条中心线并且选择镜向图标然后生成一条"镜向线"。

9.您可以按住 CTRL 键并且拖动一个参考基准面来快速地复制出一个等距基准面，然后在此基准面上双击鼠标以精确地指定距离尺寸。

10.您可以在FeatureManager设计树上以拖动放置方式来改变特征的顺序。

11.当打开一个工程图或装配体时，您可以借助使用打开文件对话框中的参考文件按钮来改变被参考的零件。

12.如果隐藏线视图模式的显示不够精准，可以使用工具/选项/文件属性/图象品质/线架图品质，以调整显示品质。

13.您可以用拖动FeatureManager设计树上的退回控制棒来退回其零件中的特征。

14.使用选择过滤器工具栏，您可以方便地选择实体。

15.按住 CTRL 键并从FeatureManager设计树上拖动特征图标到您想要修改的边线或面上，您可以在许多边线和面上生成圆角、倒角、以及孔的复制。

16.在右键的下拉菜单上选择"选择其他"的选项可以在该光标所在位置上做穿越实体的循环选择操作。

SolidWorks 草图布局和绘制技巧总结SolidWorks 草图布局和绘制技巧总结SolidWorks草图布局和绘制技巧总结2010-07-1615:52窗口的分割:双击或拖动窗口分栏线，可以将同一窗口进行分割，以便于在不同的窗口中观看模型的不同视图。

对左侧窗口进行分割可以同时显示不同的内容，如FeatureManager设计树、PropertyManager属性管理器或ConfigurationManager配置管理器，如图1所示;图1分割图形窗口和左侧窗口改变模型旋转中心:单击"旋转视图"按钮，使旋转视图命令激活，在图形区域选择模型的顶点、边或面可以使模型绕所选择的对象旋转;关联的自定义属性:在零件模板中设置零件的自定义属性:"文件"è"属性"，在"指定配置"标签中可以设置零件的一些属性，如零件代号、表面处理等参数，这些参数可以和装配图的材料明细表以及图纸的标题栏相关，并自动添加到工程图或材料明细表。

如图2;质量特性可以作为自定义属性:零件的质量特性如密度、质量、体积等可以作为零件的自定义属性。

如图2;图2模型的自定义属性和材料明细表、标题栏的关联零件文件的大小:零件文件在特征压缩状态和正常状态下保存时文件的大小不同，所有特征被压缩后保存文件大约可以节省20%~80%的磁盘空间;绘制草图时最好关闭网格捕捉;绘制草图的最佳步骤应该是:绘制草图形状，其次确定草图各元素间的几何关系、位置关系和定位尺寸，最后标注草图的形状尺寸;绘制垂直或平行线:保持一条直线处于选择状态，使用直线绘制工具，通过观察系统的推理线可以绘制与被选直线平行或垂直的线段;判断欠定义元素:草图元素很多时，如果不清楚那些元素欠定义，可以拖动蓝色的元素判断该元素需要标注的尺寸或其他几何关系;绘制直线到绘制切弧的切换:从绘制直线转到绘制圆弧状态，可以不用按"A"键:在直线端点附近移动鼠标，系统可以自动转到绘制圆弧状态;利用三点标注角度:先选择顶点，再分别选择角度的另两个端点，确定尺寸位置;标注圆弧长度:先分别选择圆弧的两个端点，然后选择圆弧，确定尺寸位置;输入尺寸时给定尺寸的数据单位:如果不给定数据单位,则使用已经设定的默认单位;当指定单位时，系统自动按指定单位换算成默认单位。

Solidworks画凸轮技巧要点Solidworks是一款功能强大的3D设计软件，可以用于绘制各种机械图纸，包括凸轮。

作为机械设计师，在制作凸轮时掌握一些技巧是非常必要的。

本文将介绍在Solidworks中画凸轮的技巧要点。

凸轮的作用与种类凸轮是机械设计中常用的部件，主要用来将旋转运动转换为直线运动。

它是由一个圆柱体和一个发生在其上的平面运动体组成。

凸轮有很多种类，根据其形状可分为凸板、角度、三角、弦形等。

在使用不同种类的凸轮时，需要考虑其实际应用场景和性能要求。

凸轮制图前的准备在制图前，需要准备好所需的参数和几何数据，例如凸轮的基准直径、凸轮的厚度、凸轮上的凸起部分的最大高度等。

这些数据将直接影响到凸轮的设计和制作。

同时，需要了解一些制图的基本操作，例如图形的绘制、线型的定义、图层的管理等等。

画凸轮的具体步骤步骤1：新建零件首先，在Solidworks中新建一个零件，然后选择一个适合的平面进行绘制。

步骤2：绘制凸轮的基本构造绘制凸轮的基本构造包括圆心、圆心和凸轮底部之间的距离、凸轮顶部和底部之间的距离等。

这些数据可以根据之前准备好的参数来设置。

步骤3：画凸轮的轮廓线根据凸轮的形状和大小，需要画出凸轮的轮廓线。

在这个过程中，最好采用圆弧和线段相结合的方式进行绘制，以保证轮廓线的顺畅和精确。

步骤4：绘制凸轮的凸起部分根据凸轮的实际需要，在轮廓线上确定凸起部分的位置和大小，然后用类似于步骤3的方法绘制凸起部分的轮廓线。

步骤5：修整凸起部分在凸轮的凸起部分完成后，需要对其进行一些修整，以便在后续的加工过程中得到合适的形态。

这包括对凸起部分的大小、圆角和平滑度进行调整。

步骤6：完成草图完成凸轮的草图后，需要检查凸轮的尺寸、位置和形态是否符合要求。

如有必要，可以对草图进行修改。

步骤7：实现3D模型在完成草图后，可以将其转换成3D模型，并添加必要的特征，例如倒角、拉伸等。

步骤8：进行工艺分析进行工艺分析是制图的必要步骤之一，它可以帮助确定凸轮加工的合理方法和步骤，以便在后续的加工过程中获得最佳的效果。

掌握solidworks这个技巧，画图速度飕飕快!
掌握solidworks 绘制公司的零件库，让效率提升一倍！
下面用—螺母零件库设计，给大家介绍一下，本实例将为一螺母添加一系列的配置，以便将其定义为一个螺母零件库文件（关于SolidWorks 的设计库）
【制作步骤】
1、按照尺寸，画出一个螺母
2、通过修改零件尺寸，令新配置内螺母的内径为6，零件的螺距为1，螺母内接正六边形对角点的距离为11.5，两个平行边的长度为
10，完成新配置内参数的修改
3、通过相同操作，添加另外两个普通螺母配置，并根据上面表格修改尺寸，令其符合规定；
4、激活“普通M12”配置，然后添加“垫圈面型M12”配置，再在此配置中，压缩“镜像1”特征，并解压缩“拉伸2”特征，，完成“垫圈面型M12”螺母配置的添加。

5、激活“普通M12”配置，然后添加“开槽型M12”配置，再在此配置中，解压缩“拉伸3”和“阵列（圆周）1”特征，完成“开槽型M12” 螺母配置的添加
关注我、每天更新学习技巧
关注我，每天推送软件；
点击原文链接，查看solidworks学习教程
内容来自今日头条。

1.使用异型孔向导选择好圆孔的位置后就紧接着标尺寸，如果点了对钩再想标尺寸就不好改了，至少目前是这样2.倒圆角圆角特征创建的顺序很重要。

FeatureXpert工具可以自动对圆角的顺序进行重排并调整尺寸大小。

同样的实体，同样的边，同样的半径，圆角形状可能不一样。

参见3.标注两个圆的直径差即在两个圆的边之间进行标注，必须使两个圆先同心。

4.线性阵列“方向1”“方向2”必须用鼠标选择边，不能选择面5.圆周阵列不钩选“等间距”，好像不能写“360度”6.点击旋转特征或拉伸特征等，该特征包括的部分会蓝色显示，并显示草图标注。

7.草图中的标记。

在特性管理器树状目录下，每个草图符号（铅笔+圆角形状）可包含多个元素。

如果把一个元素和一个中心线画成2个草图，即两个铅笔+圆角形状，则标注这个元素到中心线时只能标注成从动尺寸，标注为驱动尺寸则过定义，虽然它们之间从未有别的标注。

另外，在几个草图之间标注比较费劲。

8.实体在空间上是彼此分离的，则在特性树里会有个“实体文件夹”，当绘制了新实体连接彼此分离的几个实体后，“实体文件夹”自动消失，实体s合并成一个了。

9.打孔步骤异型孔向导-选择面-放置孔-智能草图-添加尺寸标注-设置孔的属性10.异型孔如果要和圆角同心，最方便的方法：放置孔时就放到圆角圆心处，会有符号。

笨办法：放置后，添加尺寸标注另两个圆心的两个方向距离都为011.动态镜像，默认工具栏里没有。

工具-草图工具-动态镜像12.拔模角度就叫“拔模开/关”，点击一下这个图标，就能输入角度了。

13.评估-测量14.整屏显示全图在绘图区工具条第一个15.在一个特征上右击，选择编辑草图后，在绘图区空白处右击才会出现“显示/删除几何关系”和“添加几何关系”16.Instant3D工具开启后，点击特征的面才有带圆球的尺寸，边不行17.在SolidWorks 2012中，添加“链接数值”和“方程式”方式不同于以前版本，都是以=号开头，前面不要有任何字符、数字。

1 您可以使用CTRL+TAB 键循环进入在SolidWorks 中打开的文件。

2 使用方向键可以旋转模型。

按CTRL 键加上方向键可以移动模型。

按ALT 键加上方向键可以将模型沿顺时针或逆时针方向旋转。

3 您可以钉住视图定向的对话框--使它可以使用在所有的操作时间内。

4 使用z 来缩小模型或使用SHIFT + z 来放大模型。

5 您可以使用工作窗口底边和侧边的窗口分隔条--同时观看两个或多个同一个模型的不同视角。

6 单击工具栏中的"显示/删除几何关系"的图标找出草图中过定义或悬空的几何关系。

当对话框出现时--单击准则并从其下拉清单上选择过定义或悬空。

7 您可以在FeatureManager设计树上拖动零件或装配体的图标--将其放置到工程图纸上自动生成标准三视图。

8 您可以用绘制一条中心线并且选择镜向图标然后生成一条"镜向线"。

9 您可以按住CTRL 键并且拖动一个参考基准面来快速地复制出一个等距基准面--然后在此基准面上双击鼠标以精确地指定距离尺寸。

10 您可以在FeatureManager设计树上以拖动放置方式来改变特征的顺序。

11 当打开一个工程图或装配体时--您可以借助使用打开文件对话框中的参考文件按钮来改变被参考的零件。

12 如果隐藏线视图模式的显示不够精准--可以使用工具/选项/文件属性/图象品质/线架图品质--以调整显示品质。

13 您可以用拖动FeatureManager设计树上的退回控制棒来退回其零件中的特征。

14 使用选择过滤器工具栏--您可以方便地选择实体。

15 按住CTRL 键并从FeatureManager设计树上拖动特征图标到您想要修改的边线或面上--您可以在许多边线和面上生成圆角、倒角、以及孔的复制。

16 在右键的下拉菜单上选择"选择其他"的选项可以在该光标所在位置上做穿越实体的循环选择操作。

17 单击菜单上的工具/选项/文件属性/颜色--然后从清单上选择一个特征类型--接着单击编辑来选择颜色--您可以对选择的特征类型指定颜色。

100条SolidWorks使用技巧大全让你快速上手绘图，直接从青铜变王者！1、可以使用CTRL+TAB 键循环进入在SolidWorks 中打开的文件,前提在solidworks界面。

2、可以钉住视图定向的对话框，使它可以使用在所有的操作时间内。

3、使用方向键可以旋转模型。

按CTRL 键加上方向键可以移动模型。

按ALT 键加上方向键可以将模型沿顺时针或逆时针方向旋转。

4、使用z 来缩小模型或使用SHIFT + z 来放大模型。

5、可以使用工作窗口底边和侧边的窗口分隔条，同时观看两个或多个同一个模型的不同视角。

6、单击工具栏中的"显示/删除几何关系"的图标找出草图中过定义或悬空的几何关系。

当对话框出现时，单击准则并从其下拉清单上选择过定义或悬空。

7、可以在FeatureManager 设计树上拖动零件或装配体的图标，将其放置到工程图纸上自动生成标准三视图。

8、可以用绘制一条中心线并且选择镜向图标然后生成一条"镜向线"。

9、可以按住CTRL 键并且拖动一个参考基准面来快速地复制出一个等距基准面，然后在此基准面上双击鼠标以精确地指定距离尺寸。

10、可以在FeatureManager 设计树上以拖动放置方式来改变特征的顺序。

11、当打开一个工程图或装配体时，可以借助使用打开文件对话框中的参考文件按钮来改变被参考的零件。

12、如果隐藏线视图模式的显示不够精准，可以使用工具/选项/文件属性/图象品质/线架图品质，以调整显示品质。

13、可以用拖动FeatureManager 设计树上的退回控制棒来退回其零件中的特征。

14、使用选择过滤器工具栏，可以方便地选择实体。

15、按住CTRL 键并从FeatureManager 设计树上拖动特征图标到想要修改的边线或面上，可以在许多边线和面上生成圆角、倒角、以及孔的复制。

16、在右键的下拉菜单上选择"选择其他"的选项可以在该光标所在位置上做穿越实体的循环选择操作。

有哪些Solidworks的绘图小技巧？
solidworks在操作过程中是有很多小技巧的，下面列几点我在操作过程中的心得。

1、在草图绘制过程中，在绘制结束时可以以该终点为起点再次进行绘制。

2、我们在选择“作为构造线”命令时，可以将实线所构成的转换成点划线形成的实体，这是很常用的一个小技巧。

3、在绘制草图时，我们可以通过两次点击左键然后向上即可结束正在的操作。

4、可以用组合键ctrl和tab进行视图的切换。

5、在阵列操作时，选择属性管理器中的“可跳过实例”便可进行不规则的阵列。

大神教你几招—SolidWorks实用技巧1. 将工具按钮放置在不同的工具栏中可根据自己的习惯定义工具栏，把常用的按钮放到不同的工具栏中。

如“重建模型”按钮，可以在窗口右下角和左上角各放一个，以便于提高工作效率。

2. 窗口的分割双击或拖动窗口分栏线，可以将同一窗口进行分割，以便于在不同的窗口中观看模型的不同视图。

对左侧窗口进行分割可以同时显示不同的内容，如FeatureManager设计树、PropertyManager属性管理器或ConfigurationManager配置管理器。

3. 改变模型旋转中心单击“旋转视图”按钮，使旋转视图命令激活，在图形区域选择模型的顶点、边或面可以使模型绕所选择的对象旋转。

4. 关联的自定义属性在零件模板中设置零件的自定义属性：“文件”==>“属性”。

在“指定配置”标签中可设置零件的一些属性，如零件代号、表面处理等参数，这些参数可和装配图的材料明细表以及图纸的标题栏相关，并自动添加到工程图或材料明细表。

5. 质量特性可以作为自定义属性零件的质量特性如密度、质量、体积等可以作为零件的自定义属性。

6. 零件文件的大小零件文件在特征压缩状态和正常状态下保存时，文件的大小不同。

所有特征被压缩后保存，大约可以节省20%～80%的磁盘空间。

7. 绘制草图时最好关闭网格捕捉8. 绘制草图的最佳步骤首先绘制草图形状；其次确定草图各元素间的几何关系、位置关系和定位尺寸；最后标注草图的形状尺寸。

9. 绘制垂直或平行线保持一条直线处于选择状态，使用直线绘制工具，通过观察系统的推理线可以绘制与被选直线平行或垂直的线段。

10. 判断欠定义元素当草图元素很多时，如果不清楚那些元素欠定义，可以拖动蓝色的元素判断该元素需要标注的尺寸或其他几何关系。

11. 绘制直线到绘制圆弧的切换从绘制直线转到绘制圆弧状态，可以不用按“A”键；在直线端点附近移动鼠标，系统可以自动转到绘制圆弧状态。

12. 利用三点标注角度可先选择顶点，再分别选择角度的另两个端点，确定尺寸位置。

Solidworks实用技巧大集合1.输入尺寸时给定尺寸的数据单位？(画英制图最好的技巧)呵呵如果不给定数据单位，则使用已经设定的默认单位；当指定单位时，系统自动按指定单位换算成默认单位。

如，默认单位是mm，当输入1 in时，系统将换算成25.4mm；2. 半剖视图、局部剖视图的建立方法？为模型文件建立一个新配置，利用切除特征在剖面位置切除模型一部分。

在工程图中利用指定的配置建立视图，使用“插入”→“区域剖面线”为切除部分绘制剖面线。

3、将材料明细表输出成单独的Excel表？单击装配图中的材料名细表，使其处于被选择状态。

选择菜单：“文件”==>“另存为”，可以将材料明细表输出成Excel文件。

4、取消系统推理指针和推理线？绘制草图时按住Ctrl键，系统将不显示推理指针和推理线，也就不会自动产生几何约束关系。

5、在绘制草图中的使用在绘制草图中，复制草图可以按照以下步骤完成：按住“CTRL”键，同时用鼠标逐个选择复制目标，点选草图放置位置，然后按“CTRL+V”即可。

6、工程图打印问题→我的工程图打印为什那么淡如何设置呀？还有怎们设置图层呀？我的工程图打印为什那么淡如何设置呀？还有怎们设置图层呀？先把图层命令调出来，再点出对话框，新建个图层，把尺寸放新图层上应该就好了7：如何安全的设定Solidworks文件的只读权限?答: Solidworks文件的只读权限的设定有两种1) 在Solidworks设定文件的只读权限,但其实际上不能防止文件在保存时修改。

2) 安全的设定Solidworks文件的只读权限,是通过Windows文件的属性来设置。

建议利用Windows文件属性的设置,来保护Solidworks文件安全。

8：工程图中螺纹孔怎样半剖?答：把视图设为隐藏线可见模式，作一矩形，让矩形一边置于螺纹孔中心，选中矩形，再做断开的剖试图，深度为螺纹孔边线，即可。

9：如何在工程图中插入公司标志图片?答：在图纸格式编辑状态下，插入—对象—由文件创建—浏览（找到需要的图片）—确定。

SolidWorks应用技巧与经验总结（建议收藏）SolidWorks充分利用Windows的优秀界面，为设计人员提供了直观、方便、快捷的工作界面。

其参数化设计确保了零件模型、装配模型、2D工程图和材料清单之间的全程关联，为评价不同的设计方案、减少设计错误和提高设计质量提供了强有力的途径。

笔者借助SolidWorks软件完成了多项纵横向课题，通过不断摸索，积累了一些经验与技巧，希望能够为广大工程设计人员提供参考。

1.将工具按钮放置在不同的工具栏中可根据自己的习惯定义工具栏，把常用的按钮放到不同的工具栏中。

如“重建模型”按钮，可以在窗口右下角和左上角各放一个，以便于提高工作效率。

2.窗口的分割双击或拖动窗口分栏线，可以将同一窗口进行分割，以便于在不同的窗口中观看模型的不同视图。

对左侧窗口进行分割可以同时显示不同的内容，如FeatureManager设计树、PropertyManager属性管理器或ConfigurationManager配置管理器。

3.改变模型旋转中心单击“旋转视图”按钮，使旋转视图命令激活，在图形区域选择模型的顶点、边或面可以使模型绕所选择的对象旋转。

4.关联的自定义属性在零件模板中设置零件的自定义属性：“文件”==>“属性”。

在“指定配置”标签中可设置零件的一些属性，如零件代号、表面处理等参数，这些参数可和装配图的材料明细表以及图纸的标题栏相关，并自动添加到工程图或材料明细表。

5.质量特性可以作为自定义属性零件的质量特性如密度、质量、体积等可以作为零件的自定义属性。

6.零件文件的大小零件文件在特征压缩状态和正常状态下保存时，文件的大小不同。

所有特征被压缩后保存，大约可以节省20%～80%的磁盘空间。

7.绘制草图时最好关闭网格捕捉8.绘制草图的最佳步骤首先绘制草图形状；其次确定草图各元素间的几何关系、位置关系和定位尺寸；最后标注草图的形状尺寸。

9.绘制垂直或平行线保持一条直线处于选择状态，使用直线绘制工具，通过观察系统的推理线可以绘制与被选直线平行或垂直的线段。

100条Solidworks使用技巧大全，让你快速上手绘图前几天，我们发了一篇关于爆炸视图制作的详细攻略，链接：高级机械师的这波操作亮眼了，老板赞不绝口！用Solidworks制作“peng-zha”动画的教程来了！然后，有金粉留言说到Solidworks 功能很强大，那么，作为一个机器人，对于Solidworks 使用技巧是有必要熟悉一下的，希望今天发的这100条Solidworks 使用技巧对您有用哦~~1、您可以使用CTRL+TAB 键循环进入在Solidworks 中打开的文件。

2、使用方向键可以旋转模型。

按CTRL 键加上方向键可以移动模型。

按ALT 键加上方向键可以将模型沿顺时针或逆时针方向旋转。

3、您可以钉住视图定向的对话框，使它可以使用在所有的操作时间内。

4、使用z 来缩小模型或使用SHIFT + z 来放大模型。

5、您可以使用工作窗口底边和侧边的窗口分隔条，同时观看两个或多个同一个模型的不同视角。

6、单击工具栏中的'显示/删除几何关系'的图标找出草图中过定义或悬空的几何关系。

当对话框出现时，单击准则并从其下拉清单上选择过定义或悬空。

7、您可以在FeatureManager 设计树上拖动零件或装配体的图标，将其放置到工程图纸上自动生成标准三视图。

8、您可以用绘制一条中心线并且选择镜向图标然后生成一条'镜向线'。

9、您可以按住CTRL 键并且拖动一个参考基准面来快速地复制出一个等距基准面，然后在此基准面上双击鼠标以精确地指定距离尺寸。

10、您可以在FeatureManager 设计树上以拖动放置方式来改变特征的顺序。

11、当打开一个工程图或装配体时，您可以借助使用打开文件对话框中的参考文件按钮来改变被参考的零件。

12、如果隐藏线视图模式的显示不够精准，可以使用工具/选项/文件属性/图象品质/线架图品质，以调整显示品质。

13、您可以用拖动FeatureManager 设计树上的退回控制棒来退回其零件中的特征。
