电压电流互感器宇波模块

电子式电流互感器合成方式生成零序信号的原理及试验方法电子式电流互感器是一种通过电子元器件进行信号处理和合成的设备，用于测量、监测和控制电力系统中的电流信号。

在电力系统中，有时需要对电流信号进行零序分量的测量和分析，以提高系统的安全性和稳定性。

电子式电流互感器的合成方式可以通过信号处理，生成零序信号。

1.原始信号获取：电子式电流互感器首先通过感应线圈获取输入电流信号。

感应线圈将电流信号转换为电压信号，供后续的信号处理模块使用。

2.信号处理：原始信号经过信号处理模块进行滤波、放大和数值化处理。

滤波模块用于去除原始信号中的高频噪声和干扰，以保证后续处理的准确性。

放大模块将信号增益放大，以满足信号处理模块的输入要求。

数值化模块将模拟信号转换为数字信号，以便进行后续的计算和分析。

3.零序合成算法：零序合成算法是电子式电流互感器实现零序信号合成的关键部分。

这个算法基于对三相电流信号实时采样和分析，根据电流的相量特性合成零序信号。

合成的零序信号经过数字信号处理模块进行解算，得到最终的零序信号值。

试验方法如下：1.准备测试装置：首先需要准备测试装置，包括电子式电流互感器、电流源、数字电流表、示波器等。

保证测试装置的可靠性和准确性，以确保测试结果的准确性。

2.连接电路：将电子式电流互感器连接到测试电路中，将测试电流输入电子式电流互感器的感应线圈，将输出接口连接到数字电流表和示波器上。

3.测试步骤：打开电子式电流互感器的电源，将电流源的输出电流设置为一个已知的大小和相位，开始测试。

记录数字电流表和示波器上的读数，并进行对比分析。

4.分析结果：根据测试结果，分析电子式电流互感器合成的零序信号的准确性和稳定性。

比较测试结果与理论值或其他参考值，评估测试装置的性能和准确性。

通过以上原理和试验方法，可以实现对电子式电流互感器合成零序信号的信号处理和测试。

电子式电流互感器合成零序信号的技术在电力系统中具有重要的应用价值，可以提高系统的安全性和稳定性，减少电力系统对对系统的影响。

电子式电流互感器的基本原理与应用电子式电流互感器是一种用于测量电流的装置，通过电流变换，将高电流转换为低电流以提供安全的测量，并且可以输出电压或电流信号。

本文将介绍电子式电流互感器的基本原理和应用。

原理电子式电流互感器的基本原理是利用磁性材料的磁通量比例转换电流大小。

电子式电流互感器通常使用铁心线圈，当导体通过线圈时，会产生磁场，线圈会感应出电势，根据法拉第电磁感应原理，当导体中的电流变化时，导体周围的磁场强度也会变化，因此线圈感应的电势也会发生变化。

通过变压器原理，电子式电流互感器可以将电流变换为输出电压或电流信号，从而进行测量。

电子式电流互感器通常具有高精度、高线性、低温漂移和宽频带等优点。

同时，它们还可以支持多路输入和输出，以适应各种应用场景。

应用电子式电流互感器广泛应用于各种领域，例如能源计量、电力质量监测、电力保护和控制、电池管理等。

1.能源计量在工业和民用电网中，电子式电流互感器可以用于测量电网中的实际电流，并且可以输出电流或电压信号，以监测和记录电网中的能源消耗情况。

同时，电子式电流互感器还可以进行电能质量评估，以确保电网运行正常。

2.电力质量监测电子式电流互感器可以用于监测电力系统中的电压和电流波形，以评估电力质量。

如果功率因数低或电压不稳定，电子式电流互感器可以及时检测这些问题并进行修复。

3.电力保护和控制电子式电流互感器也可以用于电力保护和控制。

它们可以检测电网中的故障电流，并在故障发生时进行保护，以避免电线过载或短路。

此外，电子式电流互感器还可以用于配电系统中的电流变化控制。

4.电池管理在一些用于储能的电池系统中，电子式电流互感器可以测量电池的电流和电压，以便管理和控制电池的充放电状况，以保护电池系统的安全性和稳定性。

总结电子式电流互感器是一种广泛应用的电流测量装置，具有高精度、高线性、低温漂移和宽频带等特点。

它们在能源计量、电力质量监测、电力保护和控制、电池管理等领域得到了广泛应用。

220k电流互感器结构
220k 电流互感器具有特殊的结构和设计，以满足高精度、高稳定性的电流测量和保护需求。

以下是其主要结构特点：
1. 铁芯结构：220kv电流互感器采用全密封的磁芯结构，由高导磁材料制成，以确保在大电流下具有良好的磁通密度和低的饱和磁通。

2. 绕组结构：采用多级绕组结构，分为一次绕组和二次绕组。

一次绕组直接连接至高压电网，承受220k的高压电流；二次绕组则连接至电流互感器，用于测量和保护电流。

3. 绝缘结构：采用高绝缘材料和结构设计，确保在高压和大电流下具有优异的绝缘性能，防止短路和地电流对人身和设备造成危害。

4. 冷却结构：采用自然风冷或强迫风冷结构，以确保在高温和大电流下保持良好的冷却效果，防止过热和损坏。

总之220k电流互感器具有特殊的结构和材料设计，能够满足高精度、高压力、高稳定性和高安全性的电流测量需求。

AIJE 多功能电力仪表使用说明书目 录1概述 (1)2型号定义 (2)3技术规格 (6)4仪表安装接线 (8)5面板说明及操作说明 (12)5.1按键介绍 (12)5.2操作流程图 (14)5.3主界面 (15)5.4变送界面 (16)5.5四象限界面 (17)5.6分时段电能界面 (18)6参数功能 (20)附录：术语表 (46)1 概述AIJE多功能电力仪表是采用先进的微电子技术精心设计和制造的新一代测控仪表，它可以精确的测量每一相电压、电流、有功功率、无功功率、视在功率，频率，功率因数等；采用成熟的电能表技术，能够准确的计量有功电能、无功电能、四象限电能，具有分时计费、复费率计算、最大需量记录及12个月电能统计功能，帮助客户实现全面的电能计量和考核管理；既可作为自动化系统的前端采集元件，也可作为配电系统的连续测量和监视单元。

可应用于工业配电自动化系统、变电站自动化系统、高低压开关柜、智能大厦电气工程和企业能效管理系统。

仪表主要特点如下：●工作电源100-240VAC宽电压设计，频率50Hz与60Hz可自动识别，全世界均可通用。

●內置充电电池，可在突然断电时及时保存断电信息；内有时钟，可准确记录每月的用电量及最大需量等数据。

●采用3.5寸TFT彩色触摸屏（分辨力320×240）的人机对话系统，界面简洁，操作简单。

●具有四象限电能计量功能。

●复费率电能计算功能：复费率电能一天最多可分10个时段，4种费率（尖、峰、平、谷）来完成电能的分时计算。

●最大需量记录功能，最大需量是指在一定结算期内（一般为一个月）某一段时间（我国现执行15min）客户用电的平均功率，保留其最大一次指示值作为这一结算期的最大需量。

能统计总有功功率、总无功功率、总视在功率、A相电流、B相电流、C相电流在一定结算期内的最大值。

●具有一路4~20mA电流变送输出功能，可任意选择常见的电量值进行变送输出。

●最多4个可自由组态的继电器输出，用于报警或事件输出，可编程设置多种报警方式，并具有对失压、全失压、失流与断相的事件记录功能。

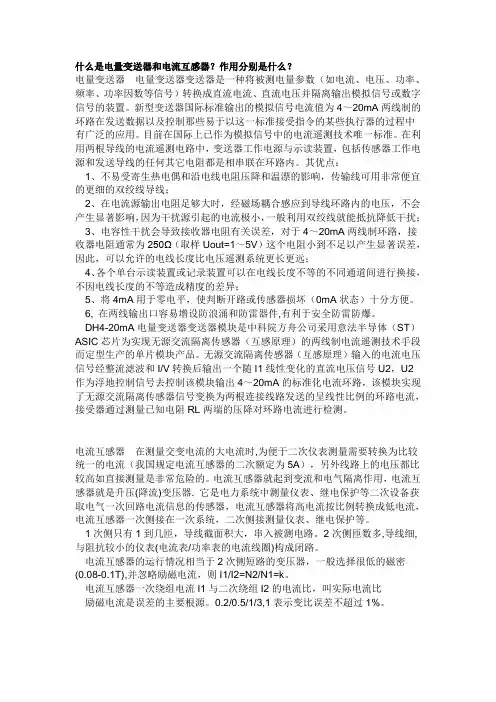

什么是电量变送器和电流互感器？作用分别是什么？电量变送器电量变送器变送器是一种将被测电量参数（如电流、电压、功率、频率、功率因数等信号）转换成直流电流、直流电压并隔离输出模拟信号或数字信号的装置。

新型变送器国际标准输出的模拟信号电流值为4～20mA两线制的环路在发送数据以及控制那些易于以这一标准接受指令的某些执行器的过程中有广泛的应用。

目前在国际上已作为模拟信号中的电流遥测技术唯一标准。

在利用两根导线的电流遥测电路中，变送器工作电源与示读装置，包括传感器工作电源和发送导线的任何其它电阻都是相串联在环路内。

其优点：1、不易受寄生热电偶和沿电线电阻压降和温漂的影响，传输线可用非常便宜的更细的双绞线导线；2、在电流源输出电阻足够大时，经磁场耦合感应到导线环路内的电压，不会产生显著影响，因为干扰源引起的电流极小，一般利用双绞线就能抵抗降低干扰；3、电容性干扰会导致接收器电阻有关误差，对于4～20mA两线制环路，接收器电阻通常为250Ω（取样Uout=1～5V）这个电阻小到不足以产生显著误差，因此，可以允许的电线长度比电压遥测系统更长更远；4、各个单台示读装置或记录装置可以在电线长度不等的不同通道间进行换接，不因电线长度的不等造成精度的差异；5、将4mA用于零电平，使判断开路或传感器损坏（0mA状态）十分方便。

6, 在两线输出口容易增设防浪涌和防雷器件,有利于安全防雷防爆。

DH4-20mA电量变送器变送器模块是中科院方舟公司采用意法半导体（ST）ASIC芯片为实现无源交流隔离传感器（互感原理）的两线制电流遥测技术手段而定型生产的单片模块产品。

无源交流隔离传感器（互感原理）输入的电流电压信号经整流滤波和I/V转换后输出一个随I1线性变化的直流电压信号U2，U2作为浮地控制信号去控制该模块输出4～20mA的标准化电流环路，该模块实现了无源交流隔离传感器信号变换为两根连接线路发送的呈线性比例的环路电流，接受器通过测量已知电阻RL两端的压降对环路电流进行检测。

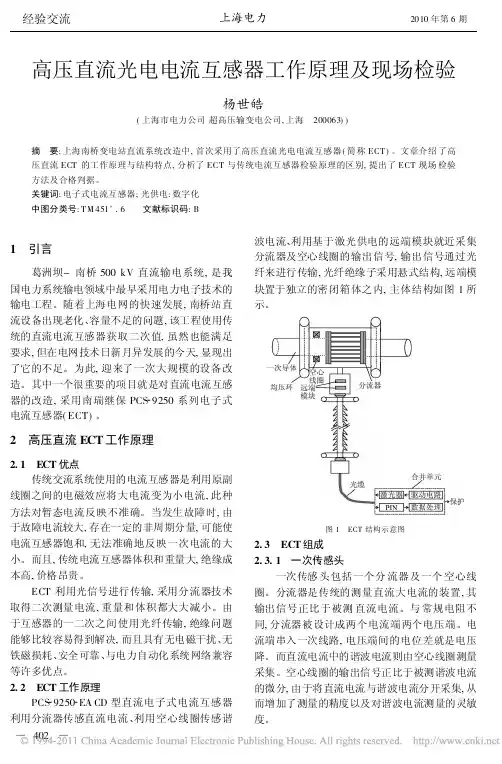

高压直流光电电流互感器工作原理及现场检验杨世皓(上海市电力公司超高压输变电公司,上海 200063))摘 要:上海南桥变电站直流系统改造中,首次采用了高压直流光电电流互感器(简称ECT)。

文章介绍了高压直流ECT的工作原理与结构特点,分析了ECT与传统电流互感器检验原理的区别,提出了ECT现场检验方法及合格判据。

关键词:电子式电流互感器;光供电:数字化中图分类号:T M451+.6 文献标识码:B1 引言葛洲坝-南桥500kV直流输电系统,是我国电力系统输电领域中最早采用电力电子技术的输电工程。

随着上海电网的快速发展,南桥站直流设备出现老化、容量不足的问题,该工程使用传统的直流电流互感器获取二次值,虽然也能满足要求,但在电网技术日新月异发展的今天,显现出了它的不足。

为此,迎来了一次大规模的设备改造。

其中一个很重要的项目就是对直流电流互感器的改造,采用南瑞继保PCS 9250系列电子式电流互感器(ECT)。

2 高压直流ECT工作原理2.1 ECT优点传统交流系统使用的电流互感器是利用原副线圈之间的电磁效应将大电流变为小电流,此种方法对暂态电流反映不准确。

当发生故障时,由于故障电流较大,存在一定的非周期分量,可能使电流互感器饱和,无法准确地反映一次电流的大小。

而且,传统电流互感器体积和重量大,绝缘成本高,价格昂贵。

ECT利用光信号进行传输,采用分流器技术取得二次测量电流,重量和体积都大大减小。

由于互感器的一二次之间使用光纤传输,绝缘问题能够比较容易得到解决,而且具有无电磁干扰、无铁磁损耗、安全可靠、与电力自动化系统网络兼容等许多优点。

2.2 ECT工作原理PCS 9250 EA CD型直流电子式电流互感器利用分流器传感直流电流、利用空心线圈传感谐波电流、利用基于激光供电的远端模块就近采集分流器及空心线圈的输出信号,输出信号通过光纤来进行传输,光纤绝缘子采用悬式结构,远端模块置于独立的密闭箱体之内,主体结构如图1所示。

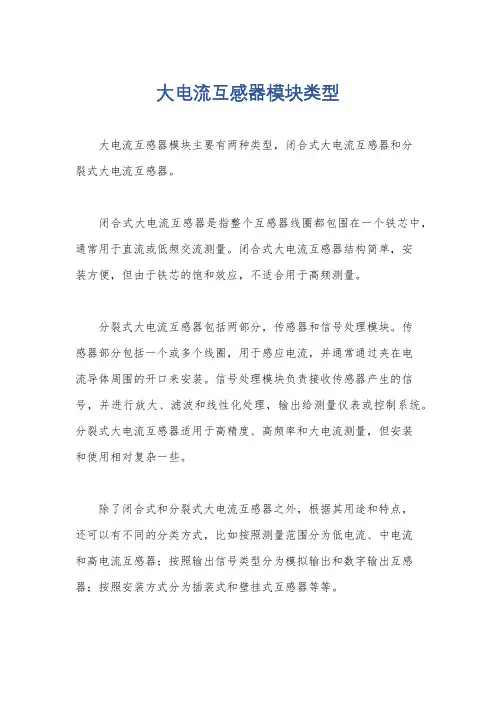

大电流互感器模块类型
大电流互感器模块主要有两种类型，闭合式大电流互感器和分
裂式大电流互感器。

闭合式大电流互感器是指整个互感器线圈都包围在一个铁芯中，通常用于直流或低频交流测量。

闭合式大电流互感器结构简单，安
装方便，但由于铁芯的饱和效应，不适合用于高频测量。

分裂式大电流互感器包括两部分，传感器和信号处理模块。

传
感器部分包括一个或多个线圈，用于感应电流，并通常通过夹在电
流导体周围的开口来安装。

信号处理模块负责接收传感器产生的信号，并进行放大、滤波和线性化处理，输出给测量仪表或控制系统。

分裂式大电流互感器适用于高精度、高频率和大电流测量，但安装
和使用相对复杂一些。

除了闭合式和分裂式大电流互感器之外，根据其用途和特点，
还可以有不同的分类方式，比如按照测量范围分为低电流、中电流
和高电流互感器；按照输出信号类型分为模拟输出和数字输出互感器；按照安装方式分为插装式和壁挂式互感器等等。

总的来说，大电流互感器模块的类型多种多样，选择合适的类型需要根据具体的应用场景和要求来进行综合考虑。
