电压互感器与电流互感器作用区别

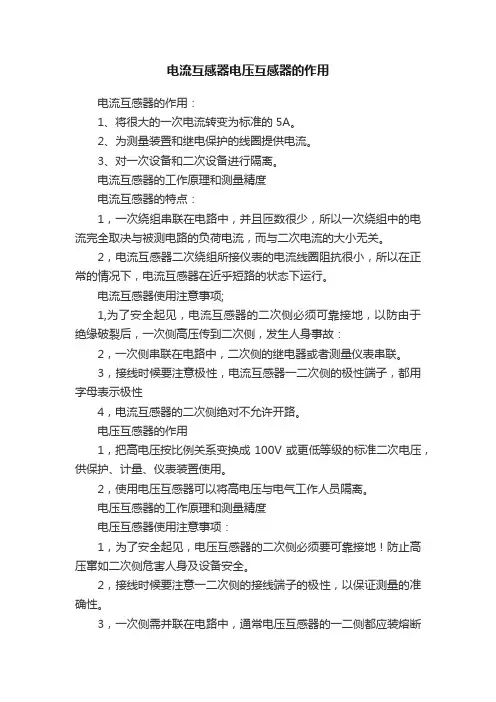

电流互感器电压互感器的作用
电流互感器的作用：
1、将很大的一次电流转变为标准的5A。

2、为测量装置和继电保护的线圈提供电流。

3、对一次设备和二次设备进行隔离。

电流互感器的工作原理和测量精度
电流互感器的特点：
1，一次绕组串联在电路中，并且匝数很少，所以一次绕组中的电流完全取决与被测电路的负荷电流，而与二次电流的大小无关。

2，电流互感器二次绕组所接仪表的电流线圈阻抗很小，所以在正常的情况下，电流互感器在近乎短路的状态下运行。

电流互感器使用注意事项;
1,为了安全起见，电流互感器的二次侧必须可靠接地，以防由于绝缘破裂后，一次侧高压传到二次侧，发生人身事故：
2，一次侧串联在电路中，二次侧的继电器或者测量仪表串联。

3，接线时候要注意极性，电流互感器一二次侧的极性端子，都用字母表示极性
4，电流互感器的二次侧绝对不允许开路。

电压互感器的作用
1，把高电压按比例关系变换成100V或更低等级的标准二次电压，供保护、计量、仪表装置使用。

2，使用电压互感器可以将高电压与电气工作人员隔离。

电压互感器的工作原理和测量精度
电压互感器使用注意事项：
1，为了安全起见，电压互感器的二次侧必须要可靠接地！防止高压窜如二次侧危害人身及设备安全。

2，接线时候要注意一二次侧的接线端子的极性，以保证测量的准确性。

3，一次侧需并联在电路中，通常电压互感器的一二侧都应装熔断
器作短路保护。

4，电压互感器二次侧不允许短路，否则会产生很大的短路电流（需要加装熔断器作短路保护）！。

电流互感器作用及工作原理_电压互感器的作用及工作原理_电压互感器和电流互感器的区别电力系统为了传输电能，往往采用交流电压、大电流回路把电力送往用户，无法用仪表进行直接测量。

互感器的作用，就是将交流电压和大电流按比例降到可以用仪表直接测量的数值，便于仪表直接测量，同时为继电保护和自动装置提供电源，所以说电压互感器与电流互感器在电力系统中起到了非常的大的作用，而本文要介绍的就是电压互感器与电流互感器的区别以及如何使用电压互感器测量交流电路线电压。

电流互感器作用及工作原理电流互感器的主要所用是用来将交流电路中的大电流转换为一定比例的小电流（我国标准为5安倍），以供测量和继电保护只之用。

大家应该知道在发电、变电、输电、配电过程中由于用电设备的不同，电流往往从几十安到几万安都有，而且这些电路还可能伴随高压。

那么为了能够对这些线路的电路进行监控、测量，同时又要解决高压、高电流带来的危险，这时就需要用到电流互感器了。

有些人可能见过电工用的钳形表，这是一种用来测量交流电流的设备，它那个“钳”便是穿心式电流互感器。

电流互感器的结构如下图所示，可用它扩大交流电流表的量程。

在使用时，它的原线圈应与待测电流的负载线路相串联，副边线圈则与电流表串接成闭合回路，如图中右边的电路图所示。

电流互感器的原线圈是用粗导线绕成，其匝数只有一匝或几匝，因而它的阻抗极小。

原线圈串接在待测电路中时，它两端的电压降极小。

副线圈的匝数虽多，但在正常情况下，它的电动势E2并不高，大约只有几伏。

由于I1/I2=K i（Ki称为变流比）所以I1=K i*I2由此可见，通过负载的电流就等于副边线圈所测得的电流与变流比K i之乘积。

如果电流表同一只专用的电流互感器配套使用，则这安培表的刻度就可按大电流电路中的电流值标出。

电流互感器次级电流最大值，通常设计为标准值5A。

不同的电流的电路所配用的电流互感器是不同的，其变流比有10/5、20/5、30/5、50/5、75/5、100/5等等。

电流互感器作用及工作原理_电压互感器的作用及工作原理_电压互感器和电流互感器的区别电力系统为了传输电能，往往采用交流电压、大电流回路把电力送往用户，无法用仪表进展直接测量。

互感器的作用，就是将交流电压和大电流按比例降到可以用仪表直接测量的数值，便于仪表直接测量，同时为继电保护和自动装置提供电源，所以说电压互感器与电流互感器在电力系统中起到了非常的大的作用，而本文要介绍的就是电压互感器与电流互感器的区别以及如何使用电压互感器测量交流电路线电压。

电流互感器作用及工作原理电流互感器的主要所用是用来将交流电路中的大电流转换为一定比例的小电流〔我国标准为5安倍〕，以供测量和继电保护只之用。

大家应该知道在发电、变电、输电、配电过程中由于用电设备的不同，电流往往从几十安到几万安都有，而且这些电路还可能伴随高压。

则为了能够对这些线路的电路进展监控、测量，同时又要解决高压、高电流带来的危险，这时就需要用到电流互感器了。

有些人可能见过电工用的钳形表，这是一种用来测量交流电流的设备，它那个"钳〞便是穿心式电流互感器。

电流互感器的构造如下列图所示，可用它扩大交流电流表的量程。

在使用时，它的原线圈应与待测电流的负载线路相串联，副边线圈则与电流表串接成闭合回路，如图中右边的电路图所示。

电流互感器的原线圈是用粗导线绕成，其匝数只有一匝或几匝，因而它的阻抗极小。

原线圈串接在待测电路中时，它两端的电压降极小。

副线圈的匝数虽多，但在正常情况下，它的电动势E2并不高，大约只有几伏。

由于I1/I2=Ki〔Ki称为变流比〕所以I1=Ki*I2由此可见，通过负载的电流就等于副边线圈所测得的电流与变流比Ki之乘积。

如果电流表同一只专用的电流互感器配套使用，则这安培表的刻度就可按大电流电路中的电流值标出。

电流互感器次级电流最大值，通常设计为标准值5A。

不同的电流的电路所配用的电流互感器是不同的，其变流比有10/5、20/5、30/5、50/5、75/5、100/5等等。

电流互感器和电压互感器的结构原理及作用电流互感器（Current transformer 简称CT）电气符号：TA电流互感器的原理：电流互感器与变压器类似也是根据电磁感应原理工作，变压器变换的是电压而电流互感器变换的是电流罢了。

电流互感器接被测电流的绕组（匝数为N1），称为一次绕组（或原边绕组、初级绕组）；接测量仪表的绕组（匝数为N2）称为二次绕组（或副边绕组、次级绕组）。

电流互感器的作用是可以把数值较大的一次电流通过一定的变比转换为数值较小的二次电流，用来进行保护、测量等用途。

如变比为400/5的电流互感器，可以把实际为400A的电流转变为5A的电流。

电流互感器的结构：电流互感器是由闭合的铁心和绕组组成。

它的一次侧绕组匝数很少，串在需要测量的电流的线路中，因此它经常有线路的全部电流流过，二次侧绕组匝数比较多，串接在测量仪表和保护回路中，电流互感器在工作时，它的二次侧回路始终是闭合的，因此测量仪表和保护回路串联线圈的阻抗很小，电流互感器的工作状态接近短路。

电流互感器的作用：电流互感器是把一次侧大电流转换成二次侧小电流来测量，二次侧不可开路。

在发电、变电、输电、配电和用电的线路中电流大小悬殊，从几安到几万安都有。

为便于测量、保护和控制需要转换为比较统一的电流，另外线路上的电压一般都比较高如直接测量是非常危险的。

电流互感器就起到电流变换和电气隔离作用。

需掌握电流互感器的相关知识：准确级选择的原则：计费计量用的电流互感器其准确级不低于0．5级；用于监视各进出线回路中负荷电流大小的电流表应选用1．0—3．0级电流互感器。

为了保证准确度误差不超过规定值电流互感器 - 使用注意事项电流互感器运行时，副边不允许开路。

因为一旦开路，原边电流均成为励磁电流，使磁通和副边电压大大超过正常值而危及人身和设备安全。

因此，电流互感器副边回路中不许接熔断器，也不允许在运行时未经旁路就拆下电流表、继电器等设备。

电流互感器运行时，副边不允许开路。

电压互感器主要用于测量电压，电流互感器用于测量电流。

(1)电流互感器二次侧可以短路，但不能开路；电压互感器二次侧可以开路，但不能短路。

(2)相对于二次侧的负载来说，电压互感器的一次内阻抗较小，以至可以忽略，可以认为电压互感器是一个电压源；而电流互感器的一次内阻很大，以至认为是一个内阻无穷大的电流源。

(3)电压互感器正常工作时的磁通密度接近饱和值，系统故障时电压下降；磁通密度下降，电流互感器正常工作时磁通密度很低，而系统发生短路时一次侧电流增大，使磁通密度大大增加，有时甚至远远超过饱和值，会造成二次输出电流的误差增加。

因此，尽量选用不易饱和的电流互感器。

电气工程知识：电压互感器和电流互感器的区别是什么答：主要区别是正常运行时工作状态大不相同，主要表现为： 1）电流互感器二次可以短路，但是不得开路；电压互感器二次可以开路，但是不得短路2）对于二次侧的负荷来说，电压互感器的一次内阻抗较小甚至可以忽略不计，大可以认为电压互感器是一个电压源；而电流互感器的一次却内阻很大，以至可以认为是一个内阻无穷大的电流源。

3）电压互感器正常工作时的磁通密度接近饱和值，故障时候磁通密度下降；电流互感器正常工作时磁通密度很低，而短路时由于一次侧短路电流变得很大，使磁通密度大大增加，有时甚至远远超过饱和值。

4）电压互感器是用来测量电网高电压的特殊变压器，它能将高电压按规定比例转换为较低的电压后，再连接到仪表上去测量。

电压互感器，原边电压无论是多少伏，而副边电压一般均规定为100伏，以供给电压表、功率表及千瓦小时表和继电器的电压线圈所需要的电压。

把大电流按规定比例转换为小电流的电气设备，称为电流互感器。

电流互感器副边的电流一般规定为5安或1安，以供给电流表、功率表、千瓦小时表和继电器的电流线圈电流。

电压互感器与电流互感器作用区别Document serial number【NL89WT-NY98YT-NC8CB-NNUUT-NUT108】电流互感器与电压互感器的区别电流互感器的作用：电流互感器是电力系统中很重要的一个一次设备,其原理是根据电磁感应原理而制造的.它的一次线圈匝数很少,通常采用单匝线圈,即一根铜棒或一根铜排.二次线圈主要接测量仪表或继电器的线圈.电流互感器的二次侧不能开路运行,当二次侧开路时,一次侧的电流主要用于激磁,这样会在二次侧感应出很高的电压,从而危及二次设备和人身的安全,也会造成电流互感器烧毁. 其主要作用是:1、将很大的一次电流转变为标准的5安培；2、为测量装置和继电保护的线圈提供电流；3、对一次设备和二次设备进行隔离。

电压互感器和电流互感器在作用原理上的区别主要区别是正常运行时工作状态大不相同，主要表现为:1)电流互感器二次可以短路，但是不得开路；电压互感器二次可以开路，但是不得短路2)对于二次侧的负荷来说，电压互感器的一次内阻抗较小甚至可以忽略不计，大可以认为电压互感器是一个电压源；而电流互感器的一次却内阻很大,以至可以认为是一个内阻无穷大的电流源。

3)电压互感器正常工作时的磁通密度接近饱和值，故障时候磁通密度下降；电流互感器正常工作时磁通密度很低，而短路时由于一次侧短路电流变得很大，使磁通密度大大增加，有时甚至远远超过饱和值.4)电压互感器是用来测量电网高电压的特殊变压器，它能将高电压按规定比例转换为较低的电压后，再连接到仪表上去测量。

电压互感器，原边电压无论是多少伏，而副边电压一般均规定为100伏，以供给电压表、功率表及千瓦小时表和继电器的电压线圈所需要的电压。

把大电流按规定比例转换为小电流的电气设备，称为电流互感器。

电流互感器副边的电流一般规定为5安或1安，以供给电流表、功率表、千瓦小时表和继电器的电流线圈电流。

电压互感器的作用是：把高电压按比例关系变换成100V或更低等级的标准二次电压，供保护、计量、仪表装置使用。

电流互感器与电压互感器问答（一）电流互感器1、什么是电流互感器？它有什么用途？答：电压互感器是一种电流变换装置（CT）。

它将高压电流和低压大电流变成电压较低的小电流。

供给仪表和继电保护装置，并将仪表和保护装置与高压电路隔开。

电流互感器的二次侧电流均为5A，这使得测量仪表和继电器保护装置使用安全，方便，也使其在制造上可以标准化，简化了制造工艺并降低了成本。

因此，电流互感器在电力系统中得到了广泛地应用。

2、简述电流互感器的构造和原理答：电流互感器的构造和原理如图所示，它由铁芯，一次线圈，二次线圈，接线端子及绝缘支持物等组成。

电流互感器的铁芯是由硅钢片选制而成的。

电流互感器和一次线圈与电力系统的线路串联，流过较大的被测电流I1，它在铁芯内产生交变磁通，使二次线圈感应出相应的二次电流（通常二次额定电流I2为5A）。

忽略励磁损耗，一次线圈与二次线圈有相等的安培匝数：I1N1=I2N2。

其中N1为一次线圈匝数，N2为二次线圈匝数。

电流互感器变流比K=I1/I2=N2/N1。

电流互感器的一次线圈直接与电力系统的高压线路连接，因此电流互感器的一次线圈对地必须采用与线路的高电压相应的绝缘支持物，以保证二次回路的设备和人身安全。

二次线圈与仪表，继电保护装置的电流线圈串接成二次回路。

3、解释电流互感器的铭牌数据。

答：（1）型号：1）第一位字母；L--------电流互感器2）第二位字母：D-------单匝贯穿式；F-----复匝贯穿式；Q------线圈型；M------母线式；R-----装入式；A------穿墙式；C------瓷箱式（瓷套式）。

3）三位字母：Z-----浇注绝缘；C-----瓷绝缘；J-----加大容量加强型；W------户外型；G-----改进型；D------差动保护用。

4）第四位字母：C或D------差动保护用；Q------加强型；J------加大容量（2）变流比：常以分数型式标出，分子表示一次线圈的额定电流A，分母表示二次线圈的额定电流A。

电压互感器与电流互感器的区别本文总结了电压互感器与电流互感器之间的区别，供大家学习参考。

互感器是利用电磁感应原理将高电压转换成低电压，或将大电流转换成小电流，为测量装置、保护装置、控制装置提供合适的电压或电流信号。

基本区别：常用的电压互感器，一次侧电压与系统电压有关，通常是几百伏～几百千伏，标准二次电压通常是100V和100V/√3 两种；而常用的电流互感器，其一次侧电流通常为几安培～几万安培，标准二次电流通常有5A、1A、0.5A等。

1工作的区别相同之处：隔离保护；扩大仪表及继电器等功能；基本组成都是铁芯、绕组外壳和二次部分都必须可靠接地。

不同之处：电流互感器：变换电流；电压互感器：变换电压。

2接线方式的区别电流互感器：一次绕55组串联接在一条线路中，二次接电流表或电流线圈，不许开路。

电压互感器：一次绕组并联接在两条线路中，二次接电压表或电压线圈，不许短路。

3原理区别电压互感器的原理：电压互感器的原理与变压器相似，如图1所示。

一次绕组（高压绕组）和二次绕组（低压绕组）绕在同一个铁芯上，铁芯中的磁通为Ф。

根据电磁感应定律，绕组的电压U与电压频率f、绕组的匝数W、磁通Ф的关系为：电压互感器原理电流互感器的原理：在原理上也与变压器相似，如图2所示。

与电压互感器的主要差别是：正常工作状态下，一、二次绕组上的压降很小（注意不是指对地电压），相当于一个短路状态的变压器，所以铁芯中的磁通Ф也很小，这时一、二次绕组的磁势F（F=IW）大小相等，方向相反。

即电流互感器一、二次之间的电流比与一、二次绕组的匝数成反比。

电流互感器的原理4绕组端子和极性差异：电压互感器绕组分为首端和尾端，对于全绝缘的电压互感器，一次绕组的首端和尾端可承受的对地电压是一样的，而半绝缘结构的电压互感器，尾端可承受的电压一般只有几kV左右。

常见的用A和X 分别表示电压互感器一次绕组的首端和尾端，用a、x或P1、P2表示电压互感器二次绕组的首端或尾端；电流互感器常见的用L1 、L2分别表示一次绕组首端和尾端，二次绕组则用K1、K2或S1、S2表示首端或尾端，不同的生产厂家其标号可能不一样，通常用下标1表示首端，下标2表示尾端。

电压互感器（pt）和电流互感器（ct）区别原理
电压互感器（pt）和电流互感器（ct）在原理上是⼀样的，它们都是利⽤了电磁转换的原理，不同的是磁路不同，其中电压互感器的⼀次和⼆次流过的磁通是相同的，两侧的电势合匝数成正⽐，所以根据这个原理制作的电压互感器可以测量电压，电压互感器是并在要测的电压上，⼆次就可以感应出相应的电压，电压⽐和匝数⽐倒数；⽽电流互感器是让待测电流流过互感器的线圈内部，从⽽在⼆次产⽣相应电流，⼀次电流*⼀次匝数=⼆次电流*⼆次匝数，根据磁通可以分析出电压互感器不能短路，短路回产⽣过流，电流互感器不能开路，开路会产⽣⾼压，电压互感器的等级有220kv/110v，110kv/110V，10kv/100v等各个电压等级，电流互感器有⼆次为1A和5A两⼤类，如100/5，100/1，200/1等多种型号。

互感器专业的企业⽣产制造商，⼭东探索智能科技有限公司办公室地址位于沂蒙⼭⾰命⽼区--临沂，⼭东省临沂⾼新区宝⼭
路156，于2016年05⽉09⽇在临沂⾼新技术产业开发区市场监督管理局注册成⽴，注册资本为300万，在公司发展壮⼤的3年⾥，我们始终为客户提供好的产品和技术⽀持、健全的售后服务，我公司主要经营智能电⼦产品、智能电⽓产品、磁性材料及应⽤产品、半导体材料及应⽤产品的技术开发及⽣产
美国，中国，俄罗斯，⽇本等国都有合作，质量过硬，技术⼀流值得选择合作。

联系⼈：王增发158- ------0655--------5098。

电压互感器与电流互感器的作用原理及两者区别Coca-cola standardization office【ZZ5AB-ZZSYT-ZZ2C-ZZ682T-ZZT18】电流互感器作用及工作原理_电压互感器的作用及工作原理_电压互感器和电流互感器的区别电力系统为了传输电能，往往采用交流电压、大电流回路把电力送往用户，无法用仪表进行直接测量。

互感器的作用，就是将交流电压和大电流按比例降到可以用仪表直接测量的数值，便于仪表直接测量，同时为继电保护和自动装置提供电源，所以说电压互感器与电流互感器在电力系统中起到了非常的大的作用，而本文要介绍的就是电压互感器与电流互感器的区别以及如何使用电压互感器测量交流电路线电压。

电流互感器作用及工作原理电流互感器的主要所用是用来将交流电路中的大电流转换为一定比例的小电流（我国标准为5安倍），以供测量和继电保护只之用。

大家应该知道在发电、变电、输电、配电过程中由于用电设备的不同，电流往往从几十安到几万安都有，而且这些电路还可能伴随高压。

那么为了能够对这些线路的电路进行监控、测量，同时又要解决高压、高电流带来的危险，这时就需要用到电流互感器了。

有些人可能见过电工用的钳形表，这是一种用来测量交流电流的设备，它那个“钳”便是穿心式电流互感器。

电流互感器的结构如下图所示，可用它扩大交流电流表的量程。

在使用时，它的原线圈应与待测电流的负载线路相串联，副边线圈则与电流表串接成闭合回路，如图中右边的电路图所示。

电流互感器的原线圈是用粗导线绕成，其匝数只有一匝或几匝，因而它的阻抗极小。

原线圈串接在待测电路中时，它两端的电压降极小。

副线圈的匝数虽多，但在正常情况下，它的电动势E2并不高，大约只有几伏。

由于I1/I2=Ki（Ki称为变流比）所以I1=Ki*I2由此可见，通过负载的电流就等于副边线圈所测得的电流与变流比Ki之乘积。

如果电流表同一只专用的电流互感器配套使用，则这安培表的刻度就可按大电流电路中的电流值标出。

电流互感器与电压互感器的主要区别详解华天电力介绍主要区别1.将高电流值转换为低值的变压器称为电流互感器，而将高电压值转换为低值的变压器称为电压互感器。

2.电流互感器没有其他名称。

另一方面，电压互感器也称为电压互感器。

3.电流互感器与电路串联连接。

反之，电压互感器与电路并联。

4.电流互感器的初级回路匝数很少。

另一方面，电压互感器的初级回路匝数较多。

5.电流互感器二次回路匝数多，电压互感器二次回路匝数少。

6.电流互感器的初级绕组传输要测量的电流。

另一方面，电压互感器的初级绕组传输要测量的电压。

7.电流互感器的二次绕组与仪表的电流绕组相连，而电压互感器的二次绕组与仪表或仪表相连。

8.电流互感器的量程为5A或1A。

另一方面，电压互感器的范围是110v。

9.电流互感器变比高，电压互感器变比低。

10.电流互感器在其输入端具有恒定电流。

另一方面，电压互感器的输入端是恒压。

11.电流互感器与次级负载没有联系。

相反，电压互感器取决于次级负载。

12.电流互感器采用低阻抗。

另一方面，电压互感器具有高阻抗。

13.在电流互感器中，磁通密度和励磁电流在很宽的范围内变化，而在电压互感器中，磁通密度和励磁电流在很窄的范围内变化。

14.电流互感器有闭铁心和绕线铁心两种。

另一方面，电压互感器也有电磁式和电容电压式两种。

15.通过使用电流互感器，5 安培的电流表可用于测量200 安培等高电流。

另一方面，在电压互感器的帮助下，120 V 的电压表可用于测量高电位或11 kV 等电压。

16.电流互感器是一种升压变压器，而电压互感器是一种降压变压器。

17.电流互感器用于计算电流和功率，操作保护继电器和监控电网运行等，而电压互感器用于测量，作为电源和操作保护继电器等。
