互感器原理及结构互感器(Transformer)是一种电气设备,用于变换电压和电流的传输。
它基于电磁感应原理工作,通过相互综合绕组的磁场耦合来实现能量传递。
以下是互感器的原理及结构的详细解释:1. 原理:互感器的工作原理基于两个重要的电磁感应原理:法拉第电磁感应定律:当一个导体中的磁通量变化时,将在该导体上产生电动势。
在互感器中,一个绕组中的交流电流产生的磁场变化会引起另一个绕组中的电动势,并将能量传递到另一个绕组中。
互感定律:根据互感定律,两个绕组之间的电压比等于绕组的匝数比。
互感器利用这个原理来实现电压和电流的变换。
2. 结构:互感器由以下主要部件构成:铁芯:互感器的铁芯由磁性材料制成,通常为硅钢片。
铁芯提供了低磁阻路径,以增强磁感应强度。
一次绕组(Primary Winding):一次绕组是传递电源能量的绕组,通常与电源连接。
它产生一个交流磁场,使能量传递到二次绕组。
二次绕组(Secondary Winding):二次绕组接收来自一次绕组的磁场的能量,并产生一个变压后的电压输出。
它通常与负载连接。
绝缘层(Insulation):互感器的绕组之间和绕组与铁芯之间有绝缘层,以防止绕组接触和发生电气短路。
冷却系统:大型互感器通常配备冷却系统,如油冷却或水冷却系统,以保持互感器的温度在安全范围内。
互感器的结构可以因其具体应用而有所不同。
例如,变压器是最常见的互感器类型之一,具有两个或多个绕组,用于变换电压。
其他类型的互感器可能包括电流互感器(用于测量电流)和电压互感器(用于测量电压)等。
互感器作为电力系统中重要的传输设备,不仅可以变换电压和电流,还可以提供绝缘和隔离等功能,以确保电力系统的安全运行。
其原理和结构的理解对于电力系统的设计、运行和维护都至关重要。

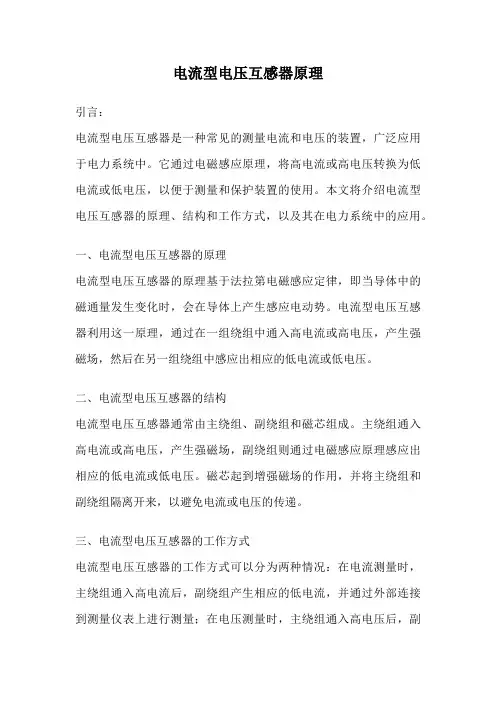

电流型电压互感器原理引言:电流型电压互感器是一种常见的测量电流和电压的装置,广泛应用于电力系统中。
它通过电磁感应原理,将高电流或高电压转换为低电流或低电压,以便于测量和保护装置的使用。
本文将介绍电流型电压互感器的原理、结构和工作方式,以及其在电力系统中的应用。
一、电流型电压互感器的原理电流型电压互感器的原理基于法拉第电磁感应定律,即当导体中的磁通量发生变化时,会在导体上产生感应电动势。
电流型电压互感器利用这一原理,通过在一组绕组中通入高电流或高电压,产生强磁场,然后在另一组绕组中感应出相应的低电流或低电压。
二、电流型电压互感器的结构电流型电压互感器通常由主绕组、副绕组和磁芯组成。
主绕组通入高电流或高电压,产生强磁场,副绕组则通过电磁感应原理感应出相应的低电流或低电压。
磁芯起到增强磁场的作用,并将主绕组和副绕组隔离开来,以避免电流或电压的传递。
三、电流型电压互感器的工作方式电流型电压互感器的工作方式可以分为两种情况:在电流测量时,主绕组通入高电流后,副绕组产生相应的低电流,并通过外部连接到测量仪表上进行测量;在电压测量时,主绕组通入高电压后,副绕组产生相应的低电压,通过外部连接到测量仪表上进行测量。
四、电流型电压互感器在电力系统中的应用电流型电压互感器在电力系统中广泛应用于测量和保护装置中。
在电流测量方面,电流型电压互感器可以将高电流转换为低电流,以便于测量仪表的使用。
在电压测量方面,电流型电压互感器可以将高电压转换为低电压,以便于测量仪表的使用。
此外,电流型电压互感器还可以用于保护装置中,监测电流或电压的异常情况,并及时采取保护措施。
结论:电流型电压互感器是一种常见的测量电流和电压的装置,通过电磁感应原理将高电流或高电压转换为低电流或低电压,以便于测量和保护装置的使用。
它在电力系统中起着重要的作用,广泛应用于测量和保护装置中。
通过了解电流型电压互感器的原理、结构和工作方式,我们可以更好地理解其在电力系统中的应用,提高电力系统的安全性和可靠性。
电流互感器和电压互感器的结构原理及作用电流互感器(Current transformer 简称CT)电气符号:TA电流互感器的原理:电流互感器与变压器类似也是根据电磁感应原理工作,变压器变换的是电压而电流互感器变换的是电流罢了。
电流互感器接被测电流的绕组(匝数为N1),称为一次绕组(或原边绕组、初级绕组);接测量仪表的绕组(匝数为N2)称为二次绕组(或副边绕组、次级绕组)。
电流互感器的作用是可以把数值较大的一次电流通过一定的变比转换为数值较小的二次电流,用来进行保护、测量等用途。
如变比为400/5的电流互感器,可以把实际为400A的电流转变为5A的电流。
电流互感器的结构:电流互感器是由闭合的铁心和绕组组成。
它的一次侧绕组匝数很少,串在需要测量的电流的线路中,因此它经常有线路的全部电流流过,二次侧绕组匝数比较多,串接在测量仪表和保护回路中,电流互感器在工作时,它的二次侧回路始终是闭合的,因此测量仪表和保护回路串联线圈的阻抗很小,电流互感器的工作状态接近短路。
电流互感器的作用:电流互感器是把一次侧大电流转换成二次侧小电流来测量,二次侧不可开路。
在发电、变电、输电、配电和用电的线路中电流大小悬殊,从几安到几万安都有。
为便于测量、保护和控制需要转换为比较统一的电流,另外线路上的电压一般都比较高如直接测量是非常危险的。
电流互感器就起到电流变换和电气隔离作用。
需掌握电流互感器的相关知识:准确级选择的原则:计费计量用的电流互感器其准确级不低于0.5级;用于监视各进出线回路中负荷电流大小的电流表应选用1.0—3.0级电流互感器。
为了保证准确度误差不超过规定值电流互感器 - 使用注意事项电流互感器运行时,副边不允许开路。
因为一旦开路,原边电流均成为励磁电流,使磁通和副边电压大大超过正常值而危及人身和设备安全。
因此,电流互感器副边回路中不许接熔断器,也不允许在运行时未经旁路就拆下电流表、继电器等设备。
电流互感器运行时,副边不允许开路。

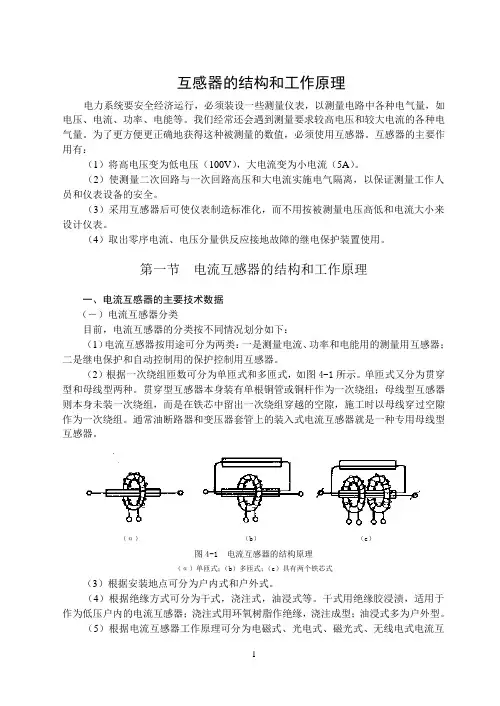

互感器的结构和工作原理电力系统要安全经济运行,必须装设一些测量仪表,以测量电路中各种电气量,如电压、电流、功率、电能等。
我们经常还会遇到测量要求较高电压和较大电流的各种电气量。
为了更方便更正确地获得这种被测量的数值,必须使用互感器。
互感器的主要作用有:(1)将高电压变为低电压(100V),大电流变为小电流(5A)。
(2)使测量二次回路与一次回路高压和大电流实施电气隔离,以保证测量工作人员和仪表设备的安全。
(3)采用互感器后可使仪表制造标准化,而不用按被测量电压高低和电流大小来设计仪表。
(4)取出零序电流、电压分量供反应接地故障的继电保护装置使用。
第一节电流互感器的结构和工作原理一、电流互感器的主要技术数据(-)电流互感器分类目前,电流互感器的分类按不同情况划分如下:(1)电流互感器按用途可分为两类:一是测量电流、功率和电能用的测量用互感器;二是继电保护和自动控制用的保护控制用互感器。
(2)根据一次绕组匝数可分为单匝式和多匝式,如图4-1所示。
单匝式又分为贯穿型和母线型两种。
贯穿型互感器本身装有单根铜管或铜杆作为一次绕组;母线型互感器则本身未装一次绕组,而是在铁芯中留出一次绕组穿越的空隙,施工时以母线穿过空隙作为一次绕组。
通常油断路器和变压器套管上的装入式电流互感器就是一种专用母线型互感器。
(α)(b)(c)图4-1 电流互感器的结构原理(α)单匝式;(b)多匝式;(c)具有两个铁芯式(3)根据安装地点可分为户内式和户外式。
(4)根据绝缘方式可分为干式,浇注式,油浸式等。
干式用绝缘胶浸渍,适用于作为低压户内的电流互感器;浇注式用环氧树脂作绝缘,浇注成型;油浸式多为户外型。
(5)根据电流互感器工作原理可分为电磁式、光电式、磁光式、无线电式电流互感器。
(二)电流互感器的型号规定目前,国产电流互感器型号编排方法规定如下:产品型号均以汉语拼音字母表示,字母含义及排列顺序见表5-l 。
表4-1 电流互感器型号字母含义第一个字母 第二个字母 第三个字母 第四个字母 第五个字母 字母 含义字母 含义字母 含义字母 含义字母含义L电流 互感器A 穿墙式 C 瓷绝缘B 保护级 D 差动保护B 支持式 G 改进的 D 差动保护C 瓷箱式 J 树脂浇注 J 加大容量D 单匝式 K 塑料外壳 Q 加“强”式F 多匝式 L 电容式绝缘 Z 浇注绝缘J 接地保护 M 母线式 M 母线式 P 中频 Q 线圈式 S 速饱和 R 装入式 W 户外式 Y 低压的 Z 浇注绝缘Z支柱式(三)电流互感器的主要参数 1.额定电流变比额定电流变比是指一次额定电流与二次额定电流之比(有时简称电流比)。

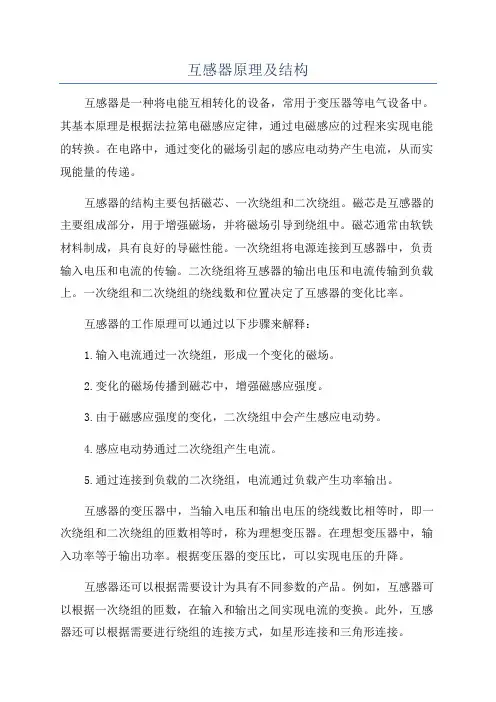

互感器原理及结构互感器是一种将电能互相转化的设备,常用于变压器等电气设备中。
其基本原理是根据法拉第电磁感应定律,通过电磁感应的过程来实现电能的转换。
在电路中,通过变化的磁场引起的感应电动势产生电流,从而实现能量的传递。
互感器的结构主要包括磁芯、一次绕组和二次绕组。
磁芯是互感器的主要组成部分,用于增强磁场,并将磁场引导到绕组中。
磁芯通常由软铁材料制成,具有良好的导磁性能。
一次绕组将电源连接到互感器中,负责输入电压和电流的传输。
二次绕组将互感器的输出电压和电流传输到负载上。
一次绕组和二次绕组的绕线数和位置决定了互感器的变化比率。
互感器的工作原理可以通过以下步骤来解释:1.输入电流通过一次绕组,形成一个变化的磁场。
2.变化的磁场传播到磁芯中,增强磁感应强度。
3.由于磁感应强度的变化,二次绕组中会产生感应电动势。
4.感应电动势通过二次绕组产生电流。
5.通过连接到负载的二次绕组,电流通过负载产生功率输出。
互感器的变压器中,当输入电压和输出电压的绕线数比相等时,即一次绕组和二次绕组的匝数相等时,称为理想变压器。
在理想变压器中,输入功率等于输出功率。
根据变压器的变压比,可以实现电压的升降。
互感器还可以根据需要设计为具有不同参数的产品。
例如,互感器可以根据一次绕组的匝数,在输入和输出之间实现电流的变换。
此外,互感器还可以根据需要进行绕组的连接方式,如星形连接和三角形连接。
互感器在电力系统中起着重要的作用。
通过变压器,电压可以从发电厂提高到传输和分配所需的电压等级,同时也能将电压降低到适合低压负载的水平。
互感器在电力变电站中广泛应用,确保电能的高效传输。
总之,互感器是一种根据电磁感应原理,通过磁场的变化将电能从一路传输到另一路的电器设备。
其结构包括磁芯、一次绕组和二次绕组。
互感器在电力系统中具有重要作用,可以实现电压的变换和电能的高效传输。
电流互感器/电压互感器的结构原理和使用注意事项通常所说的电压互感器和电流互感器都是电磁式的,电磁式电压互感器电气文字符号是PT,电磁式电流互感器电气文字符号是CT。
电压互感器和电流互感器在电力设备中应用广泛,用途也是缺之不可的,同时也是最常见的电气设备之一。
一、互感器的结构和工作原理1.电压互感器(PT)是一种将高电压变换为低电压的电气设备,一次绕组与高压系统的一次回路并联,二次绕组则与二次设备的负载并联。
PT基于电磁感应原理工作,正常运行时其二次负载基本不变,电流很小,接近于空载状态。
一般的PT包括测量级和保护级,其基本结构为:一次线圈和二次线圈分别绕在铁心上,在两个线圈之间和线圈与铁心之间都有绝缘隔离。
电力系统用的三线圈电压互感器,除了上述的一次线圈和二次线圈外,还有一个零序电压线圈,用来接继电器。
在线路出现单相接地故障时,线圈中产生的零序电压使继电器动作,切断线路,以保护线路中的发电机和变压器等贵重设备。
2.电流互感器(CT)是一种将高压电网大电流变换为小电流的电气设备,一次绕组串联在高压系统的一次回路内,二次绕组则与二次设备的负载相串联。
CT也是基于电磁感应的原理工作,但是它的二次负载阻抗很小,接近于短路状态。
电流互感器也分为测量用与保护用两类,基本结构和PT相似,一次线圈、二次线圈分别绕在铁心上,两个线圈之间及线圈与铁心之间有绝缘隔离。
根据电力系统要求切除短路故障和继电保护动作时间的快慢,保护用电流互感器分为稳态保护用与暂态保护用两种,前者用于电压比较低的电网中,称为一般保护用电流互感器;后者则用于高压超高压线路上。
二、互感器的使用注意事项1.PT二次侧直接与电压表连接,相当于运行在变压器的空载状态,短路会引起很大的短路电流,使用中不允许短路。
电磁式互感器都有一定的额定容量,从电力网中消耗功率,成为系统的负载,存在负荷分担问题。
而PT存在的最为严重的问题是可能出现铁磁谐振:PT的铁心电感和系统的电容元件由于感抗与容抗的交换,组成许多复杂的振荡回路,如果满足一定的条件,就可能激发起持续时间较长的铁磁谐振,这种谐振现象,某些元件的电压过高危及设备的绝缘,同时可能在非线性电感元件中产生很大的过电流,使电感线圈引起温度升高,击穿绝缘,以致烧损。
电压互感器、电流互感器原理电压互感器、电流互感器是电力系统中常用的测量装置,用于测量高电压和大电流。
本文将分别从电压互感器和电流互感器的原理进行介绍。
一、电压互感器原理电压互感器,简称VT,又称电压互感器、电压互感器、电压互感器等,是一种用于测量高压电缆和高压设备中电压的测量装置。
其工作原理基于互感器的原理,即利用磁感应现象。
电压互感器的主要组成部分包括铁芯、一次绕组、二次绕组和外壳。
一次绕组与高压设备并联连接,二次绕组与测量仪表相连。
当高压设备通电时,一次绕组中产生的磁场会通过铁芯传递到二次绕组中,从而在二次绕组中诱导出一个与一次绕组中电压成正比的电压。
这样,通过测量二次绕组中的电压,就可以得到高压设备中的电压值。
二、电流互感器原理电流互感器,简称CT,又称电流互感器、电流互感器等,是一种用于测量高电流的测量装置。
其工作原理也是基于互感器的原理。
电流互感器的主要组成部分包括铁芯、一次绕组、二次绕组和外壳。
一次绕组与高电流设备串联连接,二次绕组与测量仪表相连。
当高电流通过一次绕组时,会在铁芯中产生一个磁场,这个磁场会通过铁芯传递到二次绕组中,从而在二次绕组中诱导出一个与一次绕组中电流成正比的电流。
通过测量二次绕组中的电流,就可以得到高电流设备中的电流值。
三、电压互感器和电流互感器的特点1. 测量范围广:电压互感器和电流互感器能够测量较大范围内的电压和电流,适用于不同电力系统和设备的测量需求。
2. 高精度:电压互感器和电流互感器具有较高的测量精度,可以满足电力系统对精确测量的要求。
3. 绝缘性能好:电压互感器和电流互感器在设计和制造过程中,采用了一系列的绝缘措施,确保了其在高电压和大电流环境下的安全可靠性。
4. 动态性能好:电压互感器和电流互感器响应速度快,能够准确测量瞬态和稳态下的电压和电流。
四、电压互感器和电流互感器的应用电压互感器和电流互感器广泛应用于电力系统中的各种测量和保护装置中,如电能计量、保护继电器、故障录波器等。

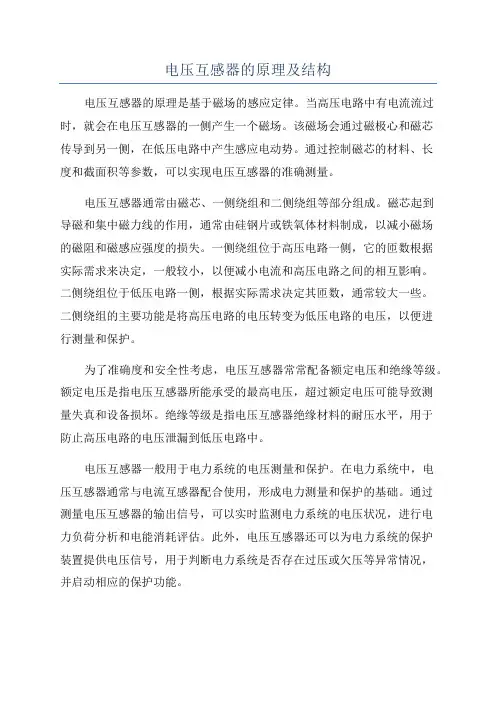

电压互感器的原理及结构电压互感器的原理是基于磁场的感应定律。
当高压电路中有电流流过时,就会在电压互感器的一侧产生一个磁场。
该磁场会通过磁极心和磁芯传导到另一侧,在低压电路中产生感应电动势。
通过控制磁芯的材料、长度和截面积等参数,可以实现电压互感器的准确测量。
电压互感器通常由磁芯、一侧绕组和二侧绕组等部分组成。
磁芯起到导磁和集中磁力线的作用,通常由硅钢片或铁氧体材料制成,以减小磁场的磁阻和磁感应强度的损失。
一侧绕组位于高压电路一侧,它的匝数根据实际需求来决定,一般较小,以便减小电流和高压电路之间的相互影响。
二侧绕组位于低压电路一侧,根据实际需求决定其匝数,通常较大一些。
二侧绕组的主要功能是将高压电路的电压转变为低压电路的电压,以便进行测量和保护。
为了准确度和安全性考虑,电压互感器常常配备额定电压和绝缘等级。
额定电压是指电压互感器所能承受的最高电压,超过额定电压可能导致测量失真和设备损坏。
绝缘等级是指电压互感器绝缘材料的耐压水平,用于防止高压电路的电压泄漏到低压电路中。
电压互感器一般用于电力系统的电压测量和保护。
在电力系统中,电压互感器通常与电流互感器配合使用,形成电力测量和保护的基础。
通过测量电压互感器的输出信号,可以实时监测电力系统的电压状况,进行电力负荷分析和电能消耗评估。
此外,电压互感器还可以为电力系统的保护装置提供电压信号,用于判断电力系统是否存在过压或欠压等异常情况,并启动相应的保护功能。
综上所述,电压互感器的原理是基于磁场的感应定律,通过磁场的转换和绕组的设计,将高压电路的电压转变为低压电路的电压。
它主要由磁芯、一侧绕组和二侧绕组等部分组成,并配备额定电压和绝缘等级。
电压互感器在电力系统中起着重要的作用,能够实时测量电压并提供保护功能,确保电力系统的正常运行和安全性。

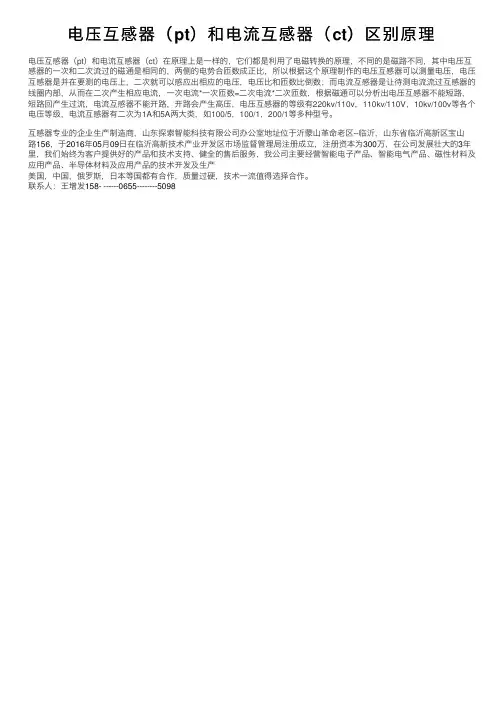

电压互感器(pt)和电流互感器(ct)区别原理
电压互感器(pt)和电流互感器(ct)在原理上是⼀样的,它们都是利⽤了电磁转换的原理,不同的是磁路不同,其中电压互感器的⼀次和⼆次流过的磁通是相同的,两侧的电势合匝数成正⽐,所以根据这个原理制作的电压互感器可以测量电压,电压互感器是并在要测的电压上,⼆次就可以感应出相应的电压,电压⽐和匝数⽐倒数;⽽电流互感器是让待测电流流过互感器的线圈内部,从⽽在⼆次产⽣相应电流,⼀次电流*⼀次匝数=⼆次电流*⼆次匝数,根据磁通可以分析出电压互感器不能短路,短路回产⽣过流,电流互感器不能开路,开路会产⽣⾼压,电压互感器的等级有220kv/110v,110kv/110V,10kv/100v等各个电压等级,电流互感器有⼆次为1A和5A两⼤类,如100/5,100/1,200/1等多种型号。
互感器专业的企业⽣产制造商,⼭东探索智能科技有限公司办公室地址位于沂蒙⼭⾰命⽼区--临沂,⼭东省临沂⾼新区宝⼭
路156,于2016年05⽉09⽇在临沂⾼新技术产业开发区市场监督管理局注册成⽴,注册资本为300万,在公司发展壮⼤的3年⾥,我们始终为客户提供好的产品和技术⽀持、健全的售后服务,我公司主要经营智能电⼦产品、智能电⽓产品、磁性材料及应⽤产品、半导体材料及应⽤产品的技术开发及⽣产
美国,中国,俄罗斯,⽇本等国都有合作,质量过硬,技术⼀流值得选择合作。
联系⼈:王增发158- ------0655--------5098。

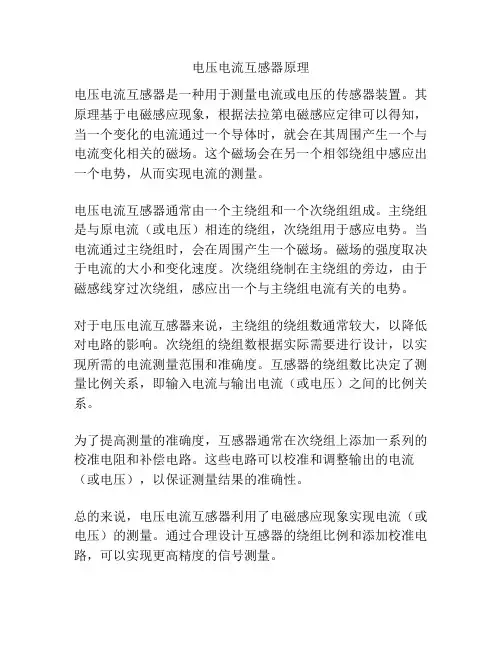

电压电流互感器原理
电压电流互感器是一种用于测量电流或电压的传感器装置。
其原理基于电磁感应现象,根据法拉第电磁感应定律可以得知,当一个变化的电流通过一个导体时,就会在其周围产生一个与电流变化相关的磁场。
这个磁场会在另一个相邻绕组中感应出一个电势,从而实现电流的测量。
电压电流互感器通常由一个主绕组和一个次绕组组成。
主绕组是与原电流(或电压)相连的绕组,次绕组用于感应电势。
当电流通过主绕组时,会在周围产生一个磁场。
磁场的强度取决于电流的大小和变化速度。
次绕组绕制在主绕组的旁边,由于磁感线穿过次绕组,感应出一个与主绕组电流有关的电势。
对于电压电流互感器来说,主绕组的绕组数通常较大,以降低对电路的影响。
次绕组的绕组数根据实际需要进行设计,以实现所需的电流测量范围和准确度。
互感器的绕组数比决定了测量比例关系,即输入电流与输出电流(或电压)之间的比例关系。
为了提高测量的准确度,互感器通常在次绕组上添加一系列的校准电阻和补偿电路。
这些电路可以校准和调整输出的电流(或电压),以保证测量结果的准确性。
总的来说,电压电流互感器利用了电磁感应现象实现电流(或电压)的测量。
通过合理设计互感器的绕组比例和添加校准电路,可以实现更高精度的信号测量。
电压互感器与电流互感器的作用原理及两者区别Coca-cola standardization office【ZZ5AB-ZZSYT-ZZ2C-ZZ682T-ZZT18】电流互感器作用及工作原理_电压互感器的作用及工作原理_电压互感器和电流互感器的区别电力系统为了传输电能,往往采用交流电压、大电流回路把电力送往用户,无法用仪表进行直接测量。
互感器的作用,就是将交流电压和大电流按比例降到可以用仪表直接测量的数值,便于仪表直接测量,同时为继电保护和自动装置提供电源,所以说电压互感器与电流互感器在电力系统中起到了非常的大的作用,而本文要介绍的就是电压互感器与电流互感器的区别以及如何使用电压互感器测量交流电路线电压。
电流互感器作用及工作原理电流互感器的主要所用是用来将交流电路中的大电流转换为一定比例的小电流(我国标准为5安倍),以供测量和继电保护只之用。
大家应该知道在发电、变电、输电、配电过程中由于用电设备的不同,电流往往从几十安到几万安都有,而且这些电路还可能伴随高压。
那么为了能够对这些线路的电路进行监控、测量,同时又要解决高压、高电流带来的危险,这时就需要用到电流互感器了。
有些人可能见过电工用的钳形表,这是一种用来测量交流电流的设备,它那个“钳”便是穿心式电流互感器。

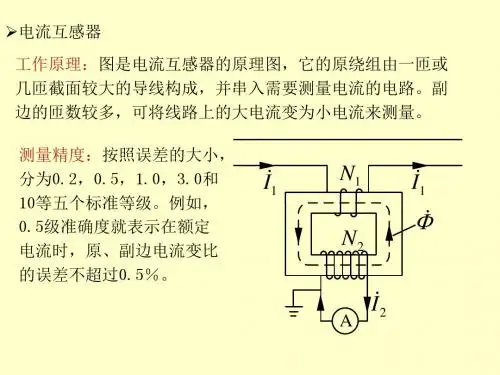

电流互感器的结构如下图所示,可用它扩大交流电流表的量程。
在使用时,它的原线圈应与待测电流的负载线路相串联,副边线圈则与电流表串接成闭合回路,如图中右边的电路图所示。
电流互感器的原线圈是用粗导线绕成,其匝数只有一匝或几匝,因而它的阻抗极小。
原线圈串接在待测电路中时,它两端的电压降极小。
副线圈的匝数虽多,但在正常情况下,它的电动势E2并不高,大约只有几伏。
由于I1/I2=Ki(Ki称为变流比)所以I1=Ki*I2由此可见,通过负载的电流就等于副边线圈所测得的电流与变流比Ki之乘积。
如果电流表同一只专用的电流互感器配套使用,则这安培表的刻度就可按大电流电路中的电流值标出。
电压电流互感器工作原理
电压电流互感器是一种用于测量高电压和高电流的变压器装置。
它基于法拉第电磁感应原理工作。
电压电流互感器通常由一个主绕组和一个副绕组组成。
主绕组将待测电压或电流通过,而副绕组与主绕组耦合。
当主绕组中的电流或电压变化时,它会通过互感作用引起副绕组中的电流或电压变化。
具体工作原理如下:
1. 电流互感器:当待测电流通过主绕组时,主绕组中会产生磁场。
这个磁场会通过互感作用传递到副绕组中,导致副绕组中产生一个与主绕组电流成比例的电流信号。
这个电流信号可以根据互感比例进行放大,从而得到待测电流的测量值。
2. 电压互感器:当待测电压施加到主绕组上时,主绕组中会产生一个与输入电压成比例的磁场。
这个磁场又通过互感作用传递到副绕组中,导致副绕组中产生一个与主绕组电压成比例的电压信号。
这个电压信号可以根据互感比例进行放大,从而得到待测电压的测量值。
电压电流互感器在电力系统中起着非常重要的作用,用于测量高压电缆或高电流设备的电流。
通过互感装置的使用,可以将高电压和高电流转换为较低的测量信号,以方便测量和保护设备的工作。
互感器的工作原理互感器是一种常见的电气设备,用于测量电流、电压和功率等电学量。
它利用电磁感应原理,将电流或者电压转换为可测量的信号。
以下是互感器的工作原理的详细解释。
1. 电磁感应原理互感器的工作原理基于法拉第电磁感应定律。
根据该定律,当一个导体中的磁通量发生变化时,会在导体中产生感应电动势。
互感器利用这个原理,通过电流或者电压的变化来改变磁通量,从而产生感应电动势。
2. 互感器的结构互感器通常由一个铁心和绕组组成。
铁心是一个闭合的磁路,通常由硅钢片制成,以减小磁通损耗。
绕组则是由导线绕制而成,分为一次绕组和二次绕组。
一次绕组与被测电流或者电压相连,二次绕组则输出测量信号。
3. 电流互感器的工作原理电流互感器用于测量电流。
当被测电流通过一次绕组时,会在铁心中产生磁场。
根据安培环路定理,一次绕组中的电流和铁心中的磁场强度成正比。
磁场的变化会引起二次绕组中的感应电动势,从而产生测量信号。
4. 电压互感器的工作原理电压互感器用于测量电压。
当被测电压施加在一次绕组上时,会在铁心中产生磁场。
磁场的强度与施加在一次绕组上的电压成正比。
二次绕组中的感应电动势与磁场强度成正比,从而产生测量信号。
5. 功率互感器的工作原理功率互感器用于测量功率。
它通常由一个电流互感器和一个电压互感器组成。
电流互感器用于测量电流,电压互感器用于测量电压。
通过测量电流和电压的相位差和幅值,可以计算出功率。
6. 互感器的精度和额定参数互感器的精度是指测量结果与实际值之间的偏差。
精度通常以百分比表示。
额定参数包括额定电流、额定电压、额定频率和额定负载等。
这些参数决定了互感器的适合范围和性能。
总结:互感器是一种利用电磁感应原理工作的电气设备。
它通过改变磁通量来产生感应电动势,从而实现电流、电压和功率等电学量的测量。
互感器具有结构简单、可靠性高、精度较高等优点,广泛应用于电力系统、工业自动化和仪器仪表等领域。
电流互感器的结构和工作原理电流互感器(Current Transformer)是一种用于测量和保护电流的装置,常用于高压电力系统和电力仪表中。
它的主要作用是将高电流变换为低电流,从而减小用户需要承受的风险。
电流互感器由铁心、一次线圈和二次线圈组成,其工作原理是通过电涡流诱导。
下面将详细介绍电流互感器的结构和工作原理。
一、电流互感器的结构1. 铁心:电流互感器的铁心是其结构中最重要的部分。
它通常由硅钢片叠压而成,并采用环形或长方形的形状。
铁心的作用是在电流互感器内部形成一个电流磁路,以便将一次线圈的电流诱导到二次线圈中。
2. 一次线圈:一次线圈是电流互感器中的输入线圈,也称为主线圈。
它通常由大直径的导线绕制而成,用于承受要测量的电流。
一次线圈通过铁心来诱导磁通,并将电流信号传递到二次线圈。
3. 二次线圈:二次线圈是电流互感器中的输出线圈,也称为副线圈。
它通常由细直径的导线绕制而成,并连接到用户需要测量或保护的设备。
二次线圈通过铁心接收一次线圈传递的电流信号,并将其转换为相应的低电流信号。
二、电流互感器的工作原理电流互感器的工作原理是通过电涡流诱导来实现的。
当一次线圈中通过大电流时,这个大电流会在铁心中产生一个磁场。
这个磁场会诱导出铁心中的电涡流。
由于电涡流在铁心中形成一个逆向的磁场,所以它对一次线圈产生了一个相反的磁通。
根据法拉第电磁感应定律,磁通的变化会在一次线圈中产生一个电动势。
因此,一次线圈中的电动势与通过它的电流成正比。
这样,一次线圈中的电动势就能够被换算为待测电流的值。
二次线圈绕制在与一次线圈相同的铁心上。
由于铁心中的磁通变化与一次线圈中的电流成正比,所以二次线圈中的电压也与一次线圈中的电流成正比。
通过控制二次线圈的绕制比,可以将高电压的一次线圈信号转换为低电压的二次线圈信号。
电流互感器通常设计为一次和二次线圈的绕组比例为1:1000或1:2000。
这意味着,当通过一次线圈的电流为1000安培时,二次线圈中的电流为1安培或0.5安培。
互感器的结构和工作原理互感器是一种用于变换电流和电压的电器设备,其结构和工作原理十分复杂。
下面将详细介绍互感器的结构和工作原理。
1.结构:互感器主要由以下几个组件构成:1.1磁芯:磁芯是互感器中最重要的部分,通常由硅钢片组成,用于集中磁感应线。
磁芯一般采用环形或E型结构,以最大程度地减少磁通散失。
1.2一次线圈:一次线圈是互感器的输入端,通常由高纯度铜或铝导线绕制而成。
一次线圈的绕制方式选择取决于互感器的应用场合和额定电流。
1.3二次线圈:二次线圈是互感器的输出端,也是用于测量电流或电压的端口。
和一次线圈一样,二次线圈也由高纯度铜或铝导线绕制而成。
1.4荷载电阻:互感器的二次线圈一般都需要接一个合适的荷载电阻,用于匹配互感器的二次输出电压和电流。
2.工作原理:互感器的工作原理基于法拉第电磁感应定律,即当导体中的磁通变化时,会在导体中产生感应电动势。
互感器的工作原理可以分为以下几个步骤:2.1输入信号:互感器的一次线圈接入待测电流或电压的回路中。
当待测电流或电压通过一次线圈时,会产生一定的磁通。
2.2磁通传导:通过磁芯将一次线圈产生的磁通引导到二次线圈中。
磁芯具有高导磁性能,可以最大程度地减少磁通的散失。
2.3二次信号产生:二次线圈受到一次线圈产生的磁通的影响,从而在二次线圈中产生相应的感应电动势。
感应电动势的大小和输入信号的大小成正比。
2.4输出信号测量:通过连接到二次线圈的荷载电阻,测量输出的电流或电压信号。
这些信号可以由仪表或其他测量设备进行采集和分析。
总结起来,互感器通过一次线圈接入待测电路,利用磁芯将一次信号的磁通传导到二次线圈中,从而产生二次信号。
二次信号经过荷载电阻后,可以被测量和分析设备进行采集和分析,以实现对待测电流或电压的测量和监控。
互感器在许多领域广泛应用,如电力系统中的电流互感器和电压互感器用于测量和保护,低压配电系统中的电流互感器用于智能电表的测量等。
互感器的结构和工作原理的理解对于正确使用和维护互感器至关重要。
电压互感器:
工作原理:
其工作原理与变压器相同,基本结构也是铁心和原、副绕组。
特点是容量很小且比较恒定,正常运行时接近于空载状态。
电压互感器本身的阻抗很小,一旦副边发生短路,电流将急剧增长而烧毁线圈。
为此,电压互感器的原边接有熔断器,副边可靠接地,以免原、副边绝缘损毁时,副边出现对地高电位而造成人身和设备事故。
测量用电压互感器一般都做成单相双线圈结构,其原边电压为被测电压(如电力系统的线电压),可以单相使用,也可以用两台接成V-V形作三相使用。
实验室用的电压互感器往往是原边多抽头的,以适应测量不同电压的需要。
供保护接地用电压互感器还带有一个第三线圈,称三线圈电压互感器。
三相的第三线圈接成开口三角形,开口三角形的两引出端与接地保护继电器的电压线圈联接。
正常运行时,电力系统的三相电压对称,第三线圈上的三相感应电动势之和为零。
一旦发生单相接地时,中性点出现位移,开口三角的端子间就会出现零序电压使继电器动作,从而对电力系统起保护作用。
上图中两个尖尖一个接电压,一个接地,就形成了一次绕组,类似变压器,再有二次绕组接出来即可以。
对于三个单相的电压互感器来说,每一相一端都接地,就形成了三相星型连接方式,这个接地就是PT的一次接地,即工作接地,主要作用是将中性点电位统一拉到地电位。
使对地相对电压能准确统一的测量。
二次绕组必须接地,是安全接地,即:为防止高低电压绕组间绝缘击穿造成设备和人身事故,二次侧必须接地。
电磁式电压互感器
电容式电压互感器
为了获得理想的电压源,在网络中串入非线性补偿电感线圈L;为抗干扰,减少互感器开口三角形绕组的不平衡电压,提高零序保护装置的灵敏度,增设一个高频阻断线圈L’,为了抑制谐振的产生,常在互感器二次侧接入D阻尼器。
某电厂PT接线图:
从图中可以看出在高压侧接有高压熔断器即为保险,具有反时限电流保护的特性,即当通过的电流很大时,它会快速熔断,当电流较小时,不熔断。
熔断器是用来保护电压互感器的,当电压互感器出现故障时,电流会增大,当故障电流大到一定程度时,熔断器就会因过流而熔断,从而使电路断路,电压互感器与系统隔离,从而保护了电压互感器,,也保护了系统,防止发生更大的事故。
上图中,铜排直接接IPB,发电机的出口母线。
由于PT直接接到发电机出口母线上,当PT无论是一次侧还是二次侧绝缘击穿或者PT出问题,会直接引起导致母线故障,从而引起定子接地保护动作等。
电流互感器
普通电流互感器结构原理
电流互感器的结构较为简单,由相互绝缘的一次绕组、二次绕组、铁心以及构架、壳体、接线端子等组成。
其工作原理与变压器基本相同,一次绕组的匝数(N1)较少,直接串联于电源线路中,一次负荷电流通过一次绕组时,产生的交变磁通感应产生按比例减小的二次电流;二次绕组的匝数(N
)较多,与仪表、继电
2
器、变送器等电流线圈的二次负荷(Z)串联形成闭合回路,见下图。
由于一次绕组与二次绕组有相等的安培匝数,I
1N
1
=I
2
N
2
,电流互感器额定电
流比:。
电流互感器实际运行中负荷阻抗很小,二次绕组接近于短路状态,相当于一个短路运行的变压器。
穿心式电流互感器结构原理
穿心式电流互感器其本身结构不设一次绕组,载流(负荷电流)导线由L1至L2穿过由硅钢片擀卷制成的圆形(或其他形状)铁心起一次绕组作用。
二次绕组直接均匀地缠绕在圆形铁心上,与仪表、继电器、变送器等电流线圈的二次负荷串联形成闭合回路,见下图。
由于穿心式电流互感器不设一次绕组,其变比根据一次绕组穿过互感器铁心中的匝数确定,穿心匝数越多,变比越小;反之,穿心匝数越少,变比越大,额
定电流比:。
式中I1:穿心一匝时一次额定电流;n:穿心匝数。
某电厂电流互感器结构示意图
CT部
绕组绝缘出现问题图片
拆开图。
