中职《电气控制线路安装与检修》课程标准-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN1．概述课程性质本课程是中等职业学校电气技术应用技术专业一门核心专业课程，具有实践性强、应用面广的特点，其主要功能是使学生掌握“适度、够用”的电器理论知识，会安装各种电气控制线路并能够进行电路的分析、设计、调试，掌握常用机床电气控制线路的识读及故障检修方法。

课程对应的职业岗位本课程对应了工业企业、建筑及其他行业电气设备维护员、电气设备生产一线操作工、电气设备售后服务等职业岗位。

课程目标通过任务引领的项目活动，掌握电力拖动中，电动机基本控制线路的安装与检修、常用生产机械电气控制线路的识读及故障检修等技能，使学生具备本专业的高素质劳动者和中级技术应用性人才所必须具备的电工工艺理论及专业实践技能，培养学生爱岗敬业和吃苦耐劳的精神以及良好的工作习惯。

知识目标1.了解低压电器设备的原理、结构及安装选用方法；2.识读电动机电气原理图，掌握电气控制线路检测方法。

3.掌握常见生产机械电气控制线路的工作原理；技能目标1.掌握电动机控制线路的安装操作技能。

2.掌握电动机控制电路中故障的检测及排除方法。

3.掌握常见生产机械电气控制线路的工作原理的分析及故障检修方法。

情感目标1.培养严谨细致工作作风和吃苦耐劳精神。

2.了解安全生产、文明生产的基本知识。

3.培养学生企业6S管理模式意识。

设计理念与思路课程基本理念本课程坚持以就业为导向，以能力为本位的职教思想，坚持以人为本，以生产岗位需求为方向，以培养学生一定的理论基础、规范的职业技能和适应专业的发展为依据来设立课程目标。

4．课程实施建议课程的重点、难点及解决办法课程重点：三相异步电动机的基本控制线路及其安装与检修；培养学生基本的电气控制线路的安装与检修的能力。

课程难点：学生根据实训要求完成任务以及分析问题、解决问题的能力；常用生产机械电气控制线路的识读与故障检修。

交流力矩电机控制器的电路原理与检修交流力矩电机控制器的电路原理与检修一、交流力矩电动机性能简述力矩电动机，又分为交流力矩电动机和直流力矩电动机，在电路结构上与一般的交、直流电动机相类似，但在性能上有所不同。

本文以交流力矩电机控制器的原理和检修内容为重点。

交流力矩电动机转子的电阻比变通交流电动机的转子电阻大，其机械特性比较软。

对力矩电机的使用所注重的技术参数主要是额定堵转电压、额定堵转电流和额定堵转电流下的堵转时间等。

力矩电动机是一种具有软机械特性和宽调速范围的特种电机，允许较大的转差率，电机轴不是像变通电机一样以恒功率输出动力而是近似以恒定力矩输出动力。

当负载增加时，电机转速能随之降低，而输出力矩增加；力矩电动机的堵转电流小，能承受一定时间的堵转运行。

配以晶闸管控制装置，可进行调压调速，调整范围达1：4；力矩电动机适用于纺织、电线电缆、金属加工、造纸、橡胶塑料以及印刷机械等工业领域，其机械特性特别适用于卷绕、开卷、堵转和调速等工艺流程。

早期对力矩电动机的调速和出力控制，是采用大功率三相自耦变压器，来调节力矩电机的电源电压，电力电子技术相对成熟后，逐步过渡到采用晶闸管调速（调压）电路和变频器调速（调频），实施对力矩电动机的调速控制。

交流力矩电动机的晶闸管调速控制器，与一般的三相晶闸管调压电路（主电路结构和控制电路）是相同的，只不过驱动负载有所不同而已。

有的设备在控制环节引入电流或电压负反馈闭环控制，改善了起动和运行性能，也提高了机械特性硬度。

2 、一款最简单的力矩电动机控制器_此主题相关图片如下，点击图片看大图：图1 HDY-2型力矩电机控制器这是一款适用于额定堵转电流12A以下小功率三相力矩电动机的控制器电路，整机电路安装于一个小型机壳内，机器留有6个接线端子，三个为电源进线端子，三个为电机接线端子。

主电路采用双向晶闸管BT139（三端塑封元件），工作电流16A，耐压600V，触发电流≤50mA。

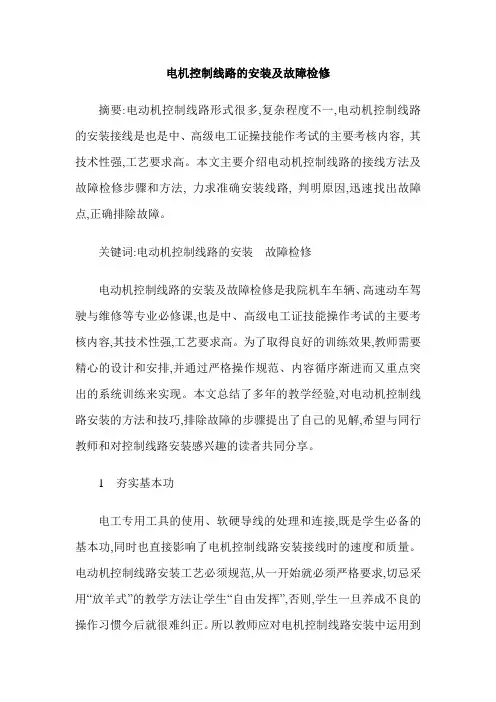

电机控制线路的安装及故障检修摘要:电动机控制线路形式很多,复杂程度不一,电动机控制线路的安装接线是也是中、高级电工证操技能作考试的主要考核内容, 其技术性强,工艺要求高。

本文主要介绍电动机控制线路的接线方法及故障检修步骤和方法, 力求准确安装线路, 判明原因,迅速找出故障点,正确排除故障。

关键词:电动机控制线路的安装故障检修电动机控制线路的安装及故障检修是我院机车车辆、高速动车驾驶与维修等专业必修课,也是中、高级电工证技能操作考试的主要考核内容,其技术性强,工艺要求高。

为了取得良好的训练效果,教师需要精心的设计和安排,并通过严格操作规范、内容循序渐进而又重点突出的系统训练来实现。

本文总结了多年的教学经验,对电动机控制线路安装的方法和技巧,排除故障的步骤提出了自己的见解,希望与同行教师和对控制线路安装感兴趣的读者共同分享。

1 夯实基本功电工专用工具的使用、软硬导线的处理和连接,既是学生必备的基本功,同时也直接影响了电机控制线路安装接线时的速度和质量。

电动机控制线路安装工艺必须规范,从一开始就必须严格要求,切忌采用“放羊式”的教学方法让学生“自由发挥”,否则,学生一旦养成不良的操作习惯今后就很难纠正。

所以教师应对电机控制线路安装中运用到的一些电工基本操作技能加以重视,加强该内容的训练。

通过严格操作规范要求和大量的重复训练来夯实基本功,这样才能在电动机控制线路安装接线时做到准确、快速和得心应手。

2 培养读图能力电动机控制线路图是用文字符号、图形符号、线号组成的,要求学生必须先能看懂安装电气原理图,不一定要完全明白它的工作原理,但要知道电气原理图上的各个符号表示的元器件名称、分清各器件的主辅触头、明白各个元器件在电路中的作用。

3 注意循序渐进电机控制线路很多,其电路的组成复杂程度也参差不齐。

为了让学生有一个逐步适应的过程,教师在教学中一定要注意重点突出、从易到难、从简到繁的顺序进行练习。

如先进行电动机的单向控制再进行电动机的正反转控制,对于电动机的单向控制线路的训练,可先从点动控制线路开始,然后到自锁控制线路,正反转控制线路先由按钮的单独控制到互锁、连锁等控制。
