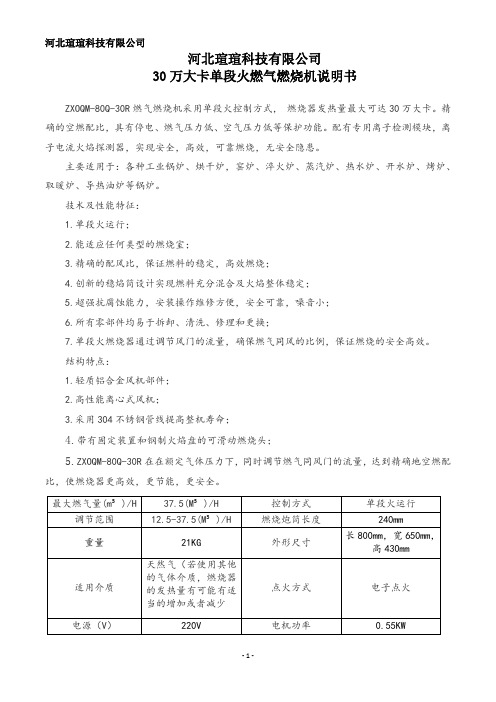

燃烧机说明书

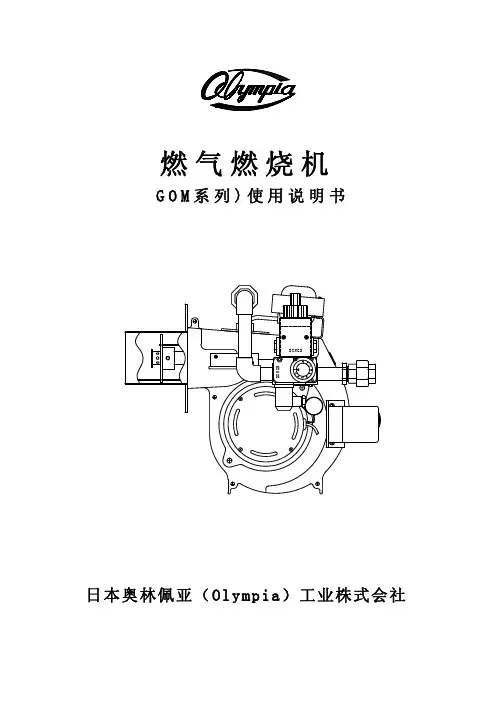

燃气燃烧机(G O M 系列)使用说明书日本奥林佩亚（Olympia）工业株式会社D U N G SD U N GS★ 非常感谢您使用Olympia品牌全自动燃气燃烧机。

为确保您安全、正确使用燃烧机，请您在安装使用前认真阅读此说明书。

★ 本公司拥有技术数据或机型样式更改的权利，如有不同，以实物为准。

目 录概述型号说明各部件名称工作原理安装与调试维护保养与检修管道安装参考图电气原理图操作使用主要部件结构、功能及调整燃气参数(2)(2)(3)(3)(4)(4)(9)(10)(10)(13)(15)概 述型号出力(万大卡)电机功率(KW)电源控制方式GOM-0NH 3～70.1GOM-0N(WM) 3～5GOM-1N(WM) 5～10 0.15GOM-2N(WM) 10～20 0.25GOM-3N(WM) 15～300.4GOM-4N(WM) 20～40220V380V单段单段(双段)电控箱型号说明无(有)有日本奥林佩亚（Olympia）工业株式会社是日本最大的一家燃烧机研发、制造公司。

经过40多年的努力，以其雄厚的实力和完善的技术服务占据日本热力机械主导地位。

● 奥林佩亚（Olympia）所有产品技术性能完善，经久耐用，一流的材料，批量的生产和多重的检测监控保证了每一台燃烧机品质优良。

● 奥林佩亚（Olympia）燃烧机拥有极高的热效率，燃料的热能获得充分的利用，从而降低了运行成本。

● 奥林佩亚（Olympia）燃烧机独特的构造，明了的零部件布置，符合实际操作要求，维修方便，同时，运行平稳低噪音，符合环保要求。

● 日本奥林佩亚（Olympia）工业株式会社无论在售前、售中、还是售后服务，都为用户提供全方位的技术支持。

GOM - 1 N W M风门马达（伺服电机）双段式（小火、大火）标准机型额定功率（10万大卡/小时）燃气 (GOM系列)燃气参数① 液化石油气 ：热值 22000-24000Kcal/Nm³ 供气动压2800Pa(280mmH2O)② 天 然 气 ：热值 8000-9000Kcal/Nm³ 供气动压2000Pa(200mmH2O)③ 城 市 煤 气：热值 3500-4000Kcal/Nm³ 供气动压2000Pa(200mmH2O)注意事项：供气压力波动范围正负30%以内，静压与动压之间的压差控制在50%以 内，压力波动范围过大可能造成点火不良现象。

燃烧机控制器说明书一、引言燃烧机控制器是一种用于控制燃烧机的设备，通过对燃烧机的供油、供气、点火和燃烧过程进行监控和调节，确保燃烧过程的安全、高效和可靠。

本说明书将详细介绍燃烧机控制器的组成、工作原理、使用方法以及常见故障处理等内容。

二、组成1. 主控制单元：燃烧机控制器的核心部分，负责接收和处理各种输入信号，并输出控制信号给燃烧机的执行机构。

2. 输入模块：用于接收外部传感器的信号，如温度传感器、压力传感器等，以实时监测燃烧过程的状态。

3. 输出模块：用于输出控制信号给燃烧机的执行机构，如供油阀、供气阀等，以实现对燃烧过程的调节。

4. 显示屏：用于显示燃烧机的工作状态、参数设置和故障信息等，方便操作和维护人员进行监控和调试。

三、工作原理燃烧机控制器的工作原理基于燃烧过程的反馈控制原理，其主要步骤如下：1. 接收输入信号：燃烧机控制器通过输入模块接收外部传感器的信号，如温度传感器监测燃烧室温度、压力传感器监测燃气压力等。

2. 处理信号：主控制单元对接收到的信号进行处理，如与预设的参数进行比较，判断燃烧过程是否正常。

3. 输出控制信号：根据处理结果，主控制单元通过输出模块输出相应的控制信号给燃烧机的执行机构，如打开或关闭供油阀、供气阀等。

4. 监控和调节：燃烧机控制器持续监控燃烧过程的状态，并根据需要对参数进行调节，以确保燃烧过程的安全、高效和可靠。

四、使用方法1. 安装调试：按照燃烧机控制器的安装说明进行安装，并进行相应的调试工作，确保各部分连接正确、传感器灵敏可靠、执行机构正常运行。

2. 参数设置：根据燃烧机的要求和实际工况，设置燃烧机控制器的参数，如温度、压力、燃料比例等。

3. 运行监控：启动燃烧机控制器，并通过显示屏实时监控燃烧过程的状态，如温度、压力、燃烧效率等。

4. 故障处理：当燃烧机控制器显示异常或报警时，及时查找故障原因，并采取相应的措施进行处理，以保证燃烧机的正常运行。

五、常见故障处理1. 传感器故障：当燃烧机控制器接收到的传感器信号异常或失联时，应首先检查传感器的连接是否良好，如有问题则进行修复或更换。

燃气燃烧器RS70-100-130代码型号类型3785022 RS 70 821T13785222 RS 100 822T13785422 RS 130 823T1目录技术参数--------------------------------------------------------------------------------------------------------------------1 变型燃烧头-----------------------------------------------------------------------------------------------------------------1 LGP组件--------------------------------------------------------------------------------------------------------------------1 燃烧器描述-----------------------------------------------------------------------------------------------------------------2 包装－重量-----------------------------------------------------------------------------------------------------------------2 最大尺寸---------------------------------------------------------------------------------------------------------------------2 标准附件---------------------------------------------------------------------------------------------------------------------2 燃烧出力---------------------------------------------------------------------------------------------------------------------3 测试锅炉---------------------------------------------------------------------------------------------------------------------3 商用锅炉---------------------------------------------------------------------------------------------------------------------3 燃气压力---------------------------------------------------------------------------------------------------------------------4 安装---------------------------------------------------------------------------------------------------------------------------5 锅炉板------------------------------------------------------------------------------------------------------------------------5 燃烧头长度------------------------------------------------------------------------------------------------------------------5 燃烧器固定到锅炉上------------------------------------------------------------------------------------------------------5 设定燃烧头------------------------------------------------------------------------------------------------------------------6 阀门组------------------------------------------------------------------------------------------------------------------------7电气系统--------------------------------------------------------------------------------------------------------------------8 点火前调整-----------------------------------------------------------------------------------------------------------------11 伺服电机------------------------------------------------------------------------------------------------11 燃烧器起动-----------------------------------------------------------------------------------------------------------------11 燃烧器点火-----------------------------------------------------------------------------------------------------------------11 燃烧器校准-----------------------------------------------------------------------------------------------------------------12 1- 点火输出功率----------------------------------------------------------------------------------------------------------12 2－最大输出功率-------------------------------------------------------------------------------------------------------12 3－最小输出功率------------------------------------------------------------------------------------------------------13 4－中间输出功率---------------------------------------------------------------------------------------------------------13 5－空气压力开关---------------------------------------------------------------------------------------------------------14 6－最大燃气压力开关--------------------------------------------------------------------------------------------------14 7－最低燃气压力开关--------------------------------------------------------------------------------------------------14 火焰有无检查------------------------------------------------------------------------------------------------------------14 燃烧器运行----------------------------------------------------------------------------------------------------------------15 最终检查------------------------------------------------------------------------------------------------------------------16 维护-------------------------------------------------------------------------------------------------------------------------16 状态/LED 面板-----------------------------------------------------------------------------------------------------------17 故障－可能的原因－排障建议-----------------------------------------------------------------------------------------18 本文中所提到的图形如下标识：1）（A）＝图A的第1部分，与文本同页1）（A）p.4＝图A的第1部分，页号4技术参数型号RS70 RS100 RS130类型828TI 829TI 830T1输出功率（1）最大kW 465-814 698-1163 930-1512Mcal/h 400-700 600-1000 800-1300 最小kW 192 232 372Mcal/h 165 200 320燃料天然气：G20－G21－G22－G23－G25G20 G25 G20 G25 G20 G25净热值KWh/Nm3 10 8.6 10 8.6 10 8.6 Mcal/Nm3 8.6 7.4 8.6 7.4 8.6 7.4绝对密度kg/Nm30.71 0.78 0.71 0.78 0.71 0.78 最大输气流量Nm3/h 81 94 116 135 151 175 最大流量时的压力(2) mbar 10.3 15.2 9.3 13.7 8.6 12.7运行方式－开关式（24小时最少停机一次）- 两段火（大和小火）和单段火（开- 关）标准应用锅炉：水，蒸汽，导热油环境温度o C 0-40燃烧空气温度o C最大值60电源V 230～400带零线～＋/-10%Hz 50-三相电动机Rpm 2800 2800 2800W 1100 1500 2200V 220/240~380/415 220/240~380/415 220/240~380/415 A 4.8~2.8 5.9~3.4 8.8~5.1点火变压器V1-V2 230V~1x8kV I1-I2 1A~20mA电功率消耗Wmax 1400 1800 2600电气保护IP44EEC 标准90/396 – 89/336 – 73/23噪声级（3）dBA 75 77 78．5 认可CE 0085AP0944 0085AP0945 0085AP09461) 参考条件：环境温度20℃，表压1000mbar，海拔100m2) 测试点16)(A)p.2处的压力，燃烧室压力为零，燃气环2)(B)p.7开启，燃烧器输出功率最大。

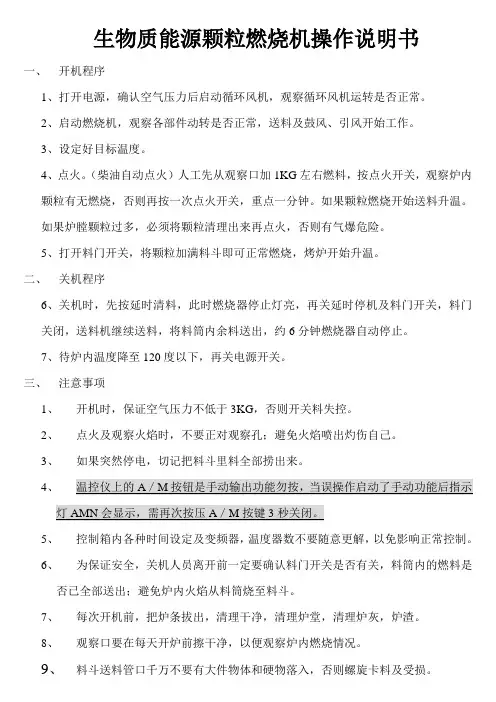

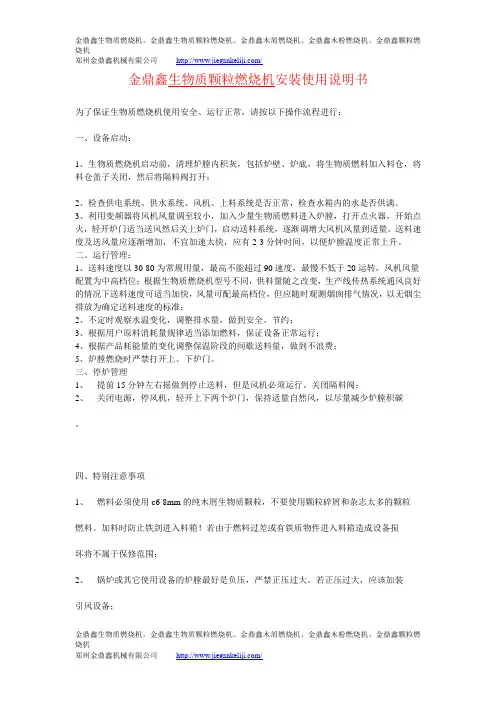

生物质能源颗粒燃烧机操作说明书一、开机程序1、打开电源，确认空气压力后启动循环风机，观察循环风机运转是否正常。

2、启动燃烧机，观察各部件动转是否正常，送料及鼓风、引风开始工作。

3、设定好目标温度。

4、点火。

（柴油自动点火）人工先从观察口加1KG左右燃料，按点火开关，观察炉内颗粒有无燃烧，否则再按一次点火开关，重点一分钟。

如果颗粒燃烧开始送料升温。

如果炉膛颗粒过多，必须将颗粒清理出来再点火，否则有气爆危险。

5、打开料门开关，将颗粒加满料斗即可正常燃烧，烤炉开始升温。

二、关机程序6、关机时，先按延时清料，此时燃烧器停止灯亮，再关延时停机及料门开关，料门关闭，送料机继续送料，将料筒内余料送出，约6分钟燃烧器自动停止。

7、待炉内温度降至120度以下，再关电源开关。

三、注意事项1、开机时，保证空气压力不低于3KG，否则开关料失控。

2、点火及观察火焰时，不要正对观察孔；避免火焰喷出灼伤自己。

3、如果突然停电，切记把料斗里料全部捞出来。

4、温控仪上的A／M按钮是手动输出功能勿按，当误操作启动了手动功能后指示灯AMN会显示，需再次按压A／M按键3秒关闭。

5、控制箱内各种时间设定及变频器，温度器数不要随意更解，以免影响正常控制。

6、为保证安全，关机人员离开前一定要确认料门开关是否有关，料筒内的燃料是否已全部送出；避免炉内火焰从料筒烧至料斗。

7、每次开机前，把炉条拔出，清理干净，清理炉堂，清理炉灰，炉渣。

8、观察口要在每天开炉前擦干净，以便观察炉内燃烧情况。

9、料斗送料管口千万不要有大件物体和硬物落入，否则螺旋卡料及受损。

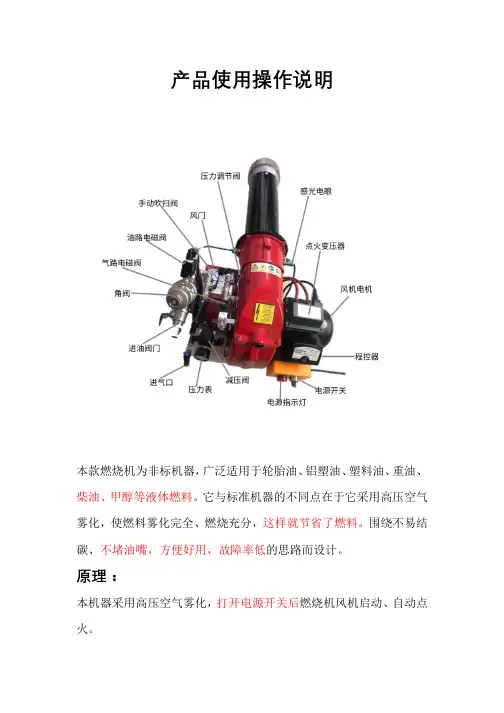

产品使用操作说明本款燃烧机为非标机器，广泛适用于轮胎油、铝塑油、塑料油、重油、柴油、甲醇等液体燃料。

它与标准机器的不同点在于它采用高压空气雾化，使燃料雾化完全、燃烧充分，这样就节省了燃料。

围绕不易结碳、不堵油嘴，方便好用，故障率低的思路而设计。

原理：本机器采用高压空气雾化，打开电源开关后燃烧机风机启动、自动点火。

安装：根据炉膛开口位置，安装机器前建议做一个支架把机器安装到支架上，便于停机时将机器拉出炉膛，以免尾气烧坏燃烧头。

油箱安装位置高出机器一米以上，从油箱底面约30cm左右高度引出油管接至机器油路油阀（建议进油时用100目过滤网过滤），接上8公斤高压空气，若多台一起使用请给每台机器安装上独立的控制电源开关独立高压空气阀门，打开进油阀门至三分之一处，减压阀表调节至2公斤至3公斤（表面试0.2-0.3）把风门关闭。

运行调试：请在空旷地方或者在炉膛内打开引风机调试机器，远离喷火口方向，以免烧伤。

打开电源开关、燃烧机启动、点火。

第一次试机油管内有空气，可能要二次或者三次油才能流到机器、点火成功后调节机器上的压力调节阀调节火的大小（一般调至三分之一处），调节风门使燃烧机火焰达到无烟状态，微调进油阀门以达到最佳燃烧状态。

停用时，打开手动吹扫阀吹扫油路（注意：吹扫时，因炉膛内温度过高会有爆燃现象，所以需要缓慢打开），吹扫完毕，关闭手动吹扫阀，保证下次点火。

维修保养和检修：为保证机器安全、正常使用，应定期对机器进行维护和保养，出现故障时应及时检修，因维护、检修可能影响到机器的正常工作，请务必由合格的技术人员进行操作。

维护保养应按照以下要求进行：1、定期检查机器及各部件的连接是否紧固、位置有无变化2、每次开机前检查电源电路及气路是否异常、以及启动进行过程中有无异常3、经常检查燃料油供应是否正常、燃烧是否良好、控制系统是否灵敏4、注意机器工作环境应清洁、干燥、尤其是电路部分不能受潮和高温5、每次使用完毕后应用干净毛巾清洁感光电眼及喷油嘴（用化油器清洁剂清洗）6、定期检查燃料喷嘴、点火针、感光电眼及稳焰盘位置是否变化、清理结垢或积碳燃烧机的检修：1、定期检查电磁阀有无漏泄情况，如有应立即检查密封面2、检查清洁点火针和感光电眼、修正其位置，如有损坏应及时修理或更换故障排除：3公斤（0.2-0.3）调整5、燃烧冒烟调节阀门、进油油门或清理阀门调整6、火焰小油路不畅或粘度太大。

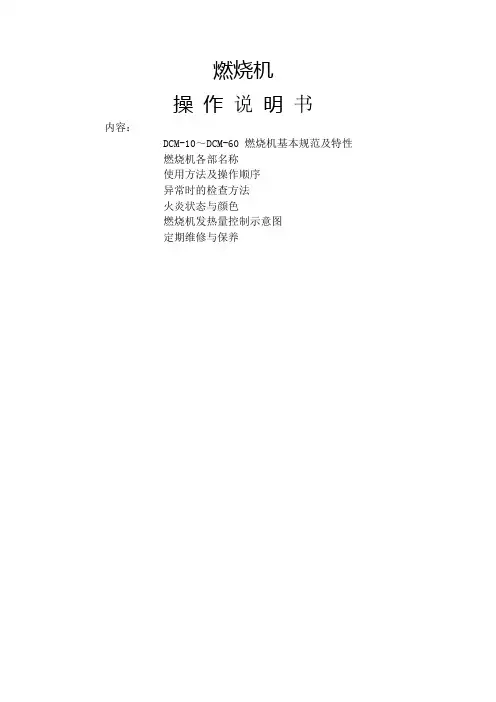

燃烧机操作说明书内容：DCM-10～DCM-60 燃烧机基本规范及特性燃烧机各部名称使用方法及操作顺序异常时的检查方法火炎状态与颜色燃烧机发热量控制示意图定期维修与保养DCM-10～DCM-60 燃烧机基本规范及特性正英 SHOEI的DCM-10～DCM-60瓦斯燃烧机，燃烧机型式DCM-10DCM-20DCM-30发热量100,000Kcal/Hr200,000 Kcal/Hr300,000Kcal/Hr 使用瓦斯LPG NG供给瓦斯压力280mmAq±50200mmAq±50燃烧风车0.18～0.37KW0.37～0.75KW0.75～1.5KW点火方式先点母火检知方式火焰检知棒瓦斯接管1/2 B3/4 B3/4 B 1 B 1 B1-1/2B 燃烧机型式DCM-40DCM-50DCM-60发热量400,000Kcal/Hr500,000 Kcal/Hr600,000Kcal/Hr 使用瓦斯LPG NG供给瓦斯压力280mmAq±50200mmAq±50燃烧风车0.75～1.5KW 1.5～2.2KW 1.5～2.2KW点火方式先点母火检知方式火焰检知棒瓦斯接管 1 B1-1/2 B1-1/2 B 2 B1-1/2 B 2 BAC220V）大，小火比例 ( TURN DOWN RATIO ) 20 : 1点火方式使用点火变压器，间歇点火方式。

操作方法由温度控制比例马达（CONTROL MOTOR）作火焰强弱之控制。

特性：1．燃烧安定应用范围广。

2．点火器结构简单，动作可靠。

3．主燃烧部分能进行高–低–关控制。

4．设计有安全可靠的火焰检测器。

5．设计有2mm厚的高强度空气反射板。

6．箱体采用强度高的不锈钢材料。

燃烧机各部分名称（详见“DCM燃烧机配管原理图”）DCM 燃烧机之使用方法及操作顺序1、瓦斯热风装置安装可考虑以下两种方式：Α、吸引方式将循环热风吸入送入炉内之方式，循环风车在火焰之后方，通常称为使用负压。
