[精品]四、用力法计算图示结构,并作弯矩图。EI=常数。

1。

用位移法计算图示各结构，基本未知量是两个的结构为（A ）.2。

用力法计算超静定结构时，基本未知量是（D多余未知力）。

3。

图示结构杆件BA的B端转动刚度为( B 3 ）。

4。

用力矩分配法计算结构得到一个收敛的结果，是因为( D ）.A。

分配系数小于1 B。

分配结点之间传递系数小于1C。

结点上有外力矩作用 D. A 和B 同时满足5。

反映结构动力特性的重要物理参数是( B自振频率）。

6. 用力矩分配法计算超静定结构时，刚结点的不平衡力矩等于（ B附加刚臂中的约束反力矩）。

7。

影响线的纵坐标是（ D指定截面的某一量值)。

8. 受弯杆件截面内力有（ D弯矩剪力轴力）。

9. 不考虑杆件的轴向变形，竖向杆件的E I = 常数。

下图所示体系的振动自由度为（ A 1 ）. 10。

力法典型方程是（ B 多余约束处的位移协调条件）.三、（10分）21。

作图示静定结构的弯矩图.四、（16分）22。

用力法计算图示结构并作弯矩图，EI=常数。

解：典型方程五、(14分）23.用位移法计算图示刚架，列出典型方程，求出系数项及自由项。

解：典型方程1。

图示对称结构作用反对荷载,EI=常数，对称轴穿过的AB杆件内力满足（D）2。

机动法作静定梁弯矩影响线应用的原理是( C刚体虚功原理 ).3．结构不考虑阻尼时的自振频率为，考虑阻尼时的自振频率为，则( C ）4．图示结构中,除横梁外,各杆件EI=常数。

不考虑杆件的轴向变形，则体系振动的自由度数为(A 1）。

5．位移法典型方程是根据（ D附加约束的平衡条件）列出的.6．图示a、b两体系的自振频率与的关系为( B ）.7．图示对称结构作用反对称荷载，杆件EI为常量,利用对称性简化后的一半结构为（ A ）。

8．用位移法求解图示结构时，基本未知量的个数是（ B 3 )。

9．简支梁A支座竖向反力影响线纵坐标的物理意义是 ( D ）.A．A支座竖向反力 B．P=1在截面K的位置C．P=1在截面A的位置 D．A、B同时满足10．力法典型方程中的系数项表示基本结构在（ A荷载作用下产生的方向的位移 )。

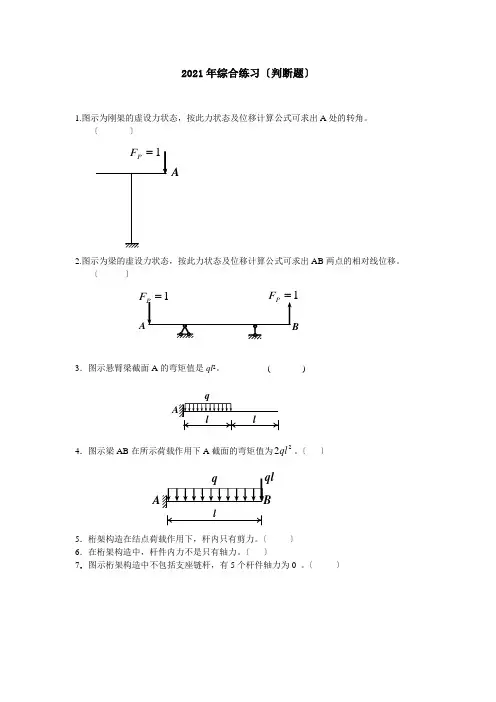

2021年综合练习〔判断题〕1.图示为刚架的虚设力状态，按此力状态及位移计算公式可求出A处的转角。

〔〕A2.图示为梁的虚设力状态，按此力状态及位移计算公式可求出AB两点的相对线位移。

〔〕3．图示悬臂梁截面A的弯矩值是ql2。

( )l l2ql。

〔〕4．图示梁AB在所示荷载作用下A截面的弯矩值为2l5．桁架构造在结点荷载作用下，杆内只有剪力。

〔〕6．在桁架构造中，杆件内力不是只有轴力。

〔〕7．图示桁架构造中不包括支座链杆，有5个杆件轴力为0 。

〔〕8．依据静力平衡条件可对静定构造进展受力分析，这样的分析结果是唯一正确的结果。

〔 〕 9．支座移动时静定构造发生的是刚体位移。

()10．在温度变化或支座位移的作用下，静定构造有内力产生 。

〔 〕 11．当构造中某个杆件的EI 为无穷大时，其含义是这个杆件无弯曲变形。

〔 〕 12．静定多跨梁中根本局部、附属局部的划分及所承受的荷载无关。

〔 〕 13．静定多跨梁中根本局部、附属局部的划分及杆件的刚度有关。

〔 〕 14．根本附属型构造的计算顺序是：先计算附属局部后计算根本局部。

〔〕15．一般来说静定多跨梁的计算顺序是，先根本局部后附属局部。

〔 〕 16．图示构造的超静定次数是n=3。

〔 〕17.超静定构造的力法根本构造是唯一的。

〔 〕 18.超静定构造的内力状态及刚度有关。

〔 〕19.用力法解超静定构造时，选取的根本构造是唯一的。

〔 〕20.计算超静定构造的位移时，虚设力状态可以在力法的根本构造上设。

〔 〕 21．力法典型方程的等号右端项不一定为0。

〔 〕 22.位移法典型方程中的自由项是外因作用下附加约束上的反力。

〔 〕23．用位移法解超静定构造时，附加刚臂上的反力矩是利用结点平衡求得的。

〔 〕 24．位移法的根本构造不是唯一的。

〔 〕 25．超静定构造由于支座位移可以产生内力。

〔 〕26．用力矩分配法计算构造时，汇交于每一结点各杆端分配系数总和为1，那么说明分配系数的计算无错误。

《结构力学》经典习题及详解一、判断题（将判断结果填入括弧，以 √表示正确 ，以 × 表示错误。

）1．图示桁架结构中有3个杆件轴力为0 。

（×）2．图示悬臂梁截面A 的弯矩值是ql 2。

(×)3．静定多跨梁中基本部分、附属部分的划分与所承受的荷载无关。

（√ ） 4．一般来说静定多跨梁的计算是先计算基本部分后计算附属部分。

（× ） 5．用平衡条件能求出全部力的结构是静定结构。

（ √ ）6．求桁架力时截面法所截取的隔离体包含两个或两个以上的结点。

（√ ） 7．超静定结构的力法基本结构不是唯一的。

（√）8．在桁架结构中，杆件力不是只有轴力。

（×） 9．超静定结构由于支座位移可以产生力。

（√ ） 10．超静定结构的力与材料的性质无关。

（× ） 11．力法典型方程的等号右端项不一定为0。

（√ ）12．计算超静定结构的位移时，虚设力状态可以在力法的基本结构上设。

（√）13．用力矩分配法计算结构时，汇交于每一结点各杆端分配系数总和为1，则表明分配系数的计算无错误。

（× ）14．力矩分配法适用于所有超静定结构的计算。

（×）15．当AB 杆件刚度系数i S AB 3 时，杆件的B 端为定向支座。

(×)二、单项选择题（在每小题的四个备选答案中选出一个正确答案，并将其代号填在题干后面的括号。

不选、错选或多选者，该题无分。

）1．图示简支梁中间截面的弯矩为（ A ）A．82qlB．42qlC．22qlD．2 ql2．超静定结构在荷载作用下产生的力与刚度（B）A．无关 B．相对值有关C．绝对值有关 D．相对值绝对值都有关3．超静定结构的超静定次数等于结构中（B ）A．约束的数目 B．多余约束的数目C．结点数 D．杆件数4．力法典型方程是根据以下哪个条件得到的（C）。

A．结构的平衡条件B．结构的物理条件C．多余约束处的位移协调条件D．同时满足A、B两个条件5．图示对称结构作用反对称荷载，杆件EI为常量，利用对称性简化后的一半结构为（A ）。

四、计算分析题，写出主要解题步骤(4小题,共63分)1.作图示体系的几何组成分析（说明理由），并求指定杆1和2的轴力。

（本题16分）2.作图示结构的M图。

（本题15分）3.求图示结构Ａ、Ｂ两截面的相对转角，EI＝常数。

（本题16分）4. 用位移法计算图示结构，并作M图，E = 常数。

（本题16分）说明：请将答案写在答题纸上。

三、计算分析题，写出主要解题步骤(4小题,共63分)（本题16分）1.本体系为无多约束的几何不变体系。

（4分）F N1=- F P （6分）； F N2=P F 310（6分）。

（本题15分）2.（5分）杆DC 、CB （各3分）；杆AC （3分）（本题16分）3.（4 分）（4 分）（8 分）（本题16分）4.M图 Q图三、作图示结构的M、Q图。

d=2m。

（20分）四、用力法计算，并作图示对称结构M图。

EI=常数。

（20分）五、用位移法计算图示刚架，并画出M图。

（20分）六、作图示梁的的影响线，并利用影响线求给定荷载作用下的值。

(12分)课4．5ql/88（6分） 正负号各1分三、（20分）支座反力20KN®, 10KN-, 20KN¯, 10KN- 每个图形10分，每根杆2分40 120 10060 4010M 图 （KN.m ）Q 图 (KN)每根杆符号错扣1分四、． （20分）2分）（3分）力法方程 0 IP 111=∆+X δ（2分）（2分）（2分）系数：;3/2311EI l =δ （2分）;24/4IP EI ql -=∆ （2分） 解得： 16/1ql X = （1分）最后弯矩图M 图ql 2/163ql 2/32ql 2/163ql 2/32（4分）选择其它基本体系可参照以上给分。

五、 （20分）图M213i（ 3分 ） （ 2分 ）图Mi l2 3M 图 (Pl/304)（ 4分 ） （ 2分 ）M P 图（ 2分 ）i r 1011= , l i r r 62112-== ,, 15222l i r =P P R P R 1652 , 01 -==, （6分 ）⎪⎪⎩⎪⎪⎨⎧=-+-=-016515606102121P l i Z l i Z l i iZ （ 1分 ） EI Pl Z EIPl Z 91215912252231==( 1分 ) 最后弯矩图六、． （12分）1m 1mDEFGM B 影响线C1m +AB（7分）mKN M B .851100201321301121-=⨯-⨯⨯⨯+⨯⨯⨯-= （5分）图6三、计算题（共60 分）1、作图7示刚架弯矩、剪力图。

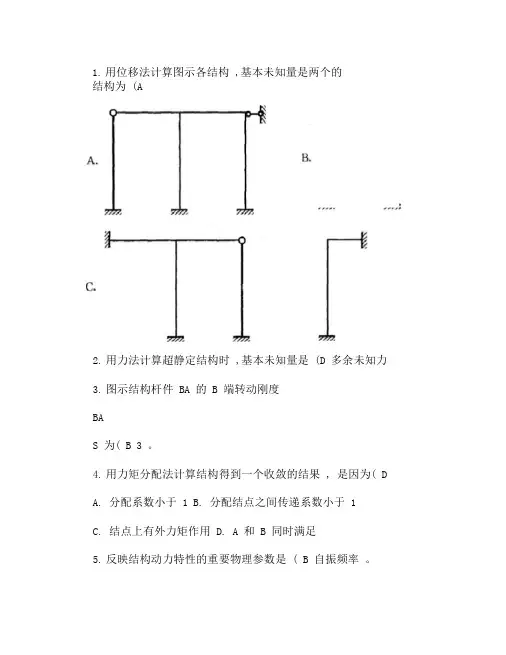

1.用位移法计算图示各结构，基本未知量是两个的结构为（A ）。

2. 用力法计算超静定结构时，基本未知量是（D 多余未知力 ）。

3. 图示结构杆件BA 的B 端转动刚度BA S 为（ B 3 ）。

4. 用力矩分配法计算结构得到一个收敛的结果， 是因为（ D ）。

A. 分配系数小于1B. 分配结点之间传递系数小于1C. 结点上有外力矩作用D. A 和B 同时满足5. 反映结构动力特性的重要物理参数是（ B 自振频率）。

6. 用力矩分配法计算超静定结构时， 刚结点的不平衡力矩等于（ B 附加刚臂中的约束反力矩 ）。

7. 影响线的纵坐标是（ D 指定截面的某一量值）。

8. 受弯杆件截面内力有（ D 弯矩 剪力 轴力）。

9. 不考虑杆件的轴向变形， 竖向杆件的 E I = 常数。

下图所示体系的振动自由度为（ A 1 ）。

10. 力法典型方程是（ B 多余约束处的位移协调条件）。

三、（10分）21.作图示静定结构的弯矩图。

四、（16分）22.用力法计算图示结构并作弯矩图，EI=常数。

解：典型方程011111=∆+=∆P x δ五、（14分）23.用位移法计算图示刚架，列出典型方程，求出系数项及自由项。

解：典型方程01111=+∆P F k1.图示对称结构作用反对荷载，EI=常数，对称轴穿过的AB 杆件内力满足（D 0,0,0===N Q F F M ）2.机动法作静定梁弯矩影响线应用的原理是( C 刚体虚功原理 )。

3．结构不考虑阻尼时的自振频率为ω，考虑阻尼时的自振频率为D ω，则( C D ωω )4．图示结构中，除横梁外，各杆件EI=常数。

不考虑杆件的轴向变形，则体系振动的自由度数为(A 1)。

5．位移法典型方程是根据( D 附加约束的平衡条件 )列出的。

6．图示a 、b 两体系的自振频率a ω与b ω的关系为( B b a ωω )。

7．图示对称结构作用反对称荷载，杆件EI 为常量，利用对称性简化后的一半结构为（ A ）。

《工程力学》作业1参考答案说明：本次作业对应于文字教材第0—3章，应按相应教学进度完成。

一、单项选择题（每小题2分，共30分）在每小题的四个备选答案中选出一个正确答案，并将其代号填在题干后面的括号内。

不选、错选或多选者，该题无分。

1．三刚片组成几何不变体系的规则是（ B ）A三链杆相连，不平行也不相交于一点B三铰两两相连，三铰不在一直线上C三铰三链杆相连，杆不通过铰D一铰一链杆相连，杆不通过铰2．在无多余约束的几何不变体系上增加二元体后构成（C ）A可变体系B瞬变体系B瞬变C不变且无多余联系三、填空题（每空2分，共20分）1．定向支座的反力分量是一个力和一个反力偶。

2．连接两个刚片的单铰相当于两个约束。

= 5kN （ 拉力 ）。

10．位移计算公式ds GAF F ds EA F F ds EI M M QP Q NP N PiP ⎰⎰⎰++=∆μ是由变形体虚功原理推出来的。

解：（1）.求支座反力：F A= F P/2 , F B= 3F P/2 . （2）.作刚架的弯矩图FL3FL/4M图解：（1）求支座反力：F A= F B= lm/；（2）作刚架的弯矩图.L/2L/24解：（1）求支座反力：F Ax=20kN ，F A y=F B=10kN 。

方向如图kN⋅(内侧受拉) （2）作刚架的弯矩图：M EA=M EB= M BE= M BC=40m（3）作刚架的剪力图：AE段：Q=20kNEB段：Q=0BC段：Q=-10kNCD段：Q=040 10 kN_4040+M图20 kN Q图kN⋅)(mB《工程力学》作业2参考答案说明：本次作业对应于文字教材第4章，应按相应教学进度完成。

一、单项选择题（每小题2分，共30分）在每小题的四个备选答案中选出一个正确答案，并将其代号填在题干后面的括号内。

不选、错选或多选者，该题无分。

1．力法计算的基本未知量为（ D ）A杆端弯矩B结点角位移C结点线位移D多余未知力2．超静定结构在荷载作用下产生的内力与刚度（B ）A无关B相对值有关C绝对值有关345．在力法方程的系数和自由项中（ B ）C绝对值有关D相对值绝对值都有关8．力法典型方程中的自由项iP∆是基本体系在荷载作用下产生的（C ）C结点数D杆件数11．力法的基本体系是（D ）A一组单跨度超静定梁B瞬变体系C可变体系D几何不变体系12．撤去一单铰相当于去掉了多少个约束（C ）A1个B3个C2个D4个）1．超静定次数一般不等于多余约束的个数。

作业二参考答案一、选择题1．D 2．C 3．B 4．D 5．D二、判断题1．× 2．∨ 3．⨯ 4．∨ 5．∨三、求图示简支梁C 点的竖向位移，EI=常数。

解：（1）作M P 图（2）作M 图（3）计算C 点竖向位移 22Cy 112l 12l 222l 12l 1[ql ql EI 23993331892∆=⨯⨯⨯⨯+⨯⨯⨯⨯ 221l 12l 22l 12l 1ql ql ]237293337292+⨯⨯⨯⨯+⨯⨯⨯⨯ 413ql ()1458EI=↓q2ql 918M P 图2l 9M 图四、计算图示刚架结点C 的水平位移和转角，EI=常数。

1．计算C 点水平位移 解：（1）作M P 图（2）作M 图（3）计算C 点水平位移 42Cx12l 1l 1ql ql ()EI 382248EI∆=⨯⨯⨯⨯=→q1l2．计算C 点转角 （1）M P 图同上 （2）作M 图（3）计算C 点转角32C 12l 11ql ql 1EI 38224EIϕ=⨯⨯⨯⨯=（ ）五、试求图示刚架点D 的竖向位移，EI=常数。

解：（1）作M P 图P l（2）作M 图（3）计算D 点竖向位移 P P Dy P F l F l 11l l 2l [()l F l]EI 2222232∆=⨯⨯+⨯+⨯⨯ 3P 29F l ()48EI=↓六、求图示桁架结点B 的竖向位移，已知桁架各杆的EA=21⨯104 kN 。

解：（1）计算实际荷载作用下桁架各杆的轴力（2）计算虚设单位荷载作用下桁架各杆的轴力（3）计算B 点竖向位移 NP N By F F l EA ∆=∑16553[(90)()62(100)()52505+2606]EA 8888=-⨯-⨯+⨯-⨯-⨯+⨯⨯⨯⨯⨯⨯ 341612.51612.57.6810m 7.68mm()EA 2110-==≈⨯=↓⨯七、确定下列结构的超静定次数。

1．5次 2．1次 3．4次 4．7次八、用力法计算图示结构，并作弯矩图。

1.用位移法计算图示各结构，基本未知量是两个的结构为（A ）。

2.用力法计算超静定结构时，基本未知量是（D 多余未知力）。

3.图示结构杆件BA 的B 端转动刚度BA S 为（B3）。

4.用力矩分配法计算结构得到一个收敛的结果，是因为（D ）。

B 附22.用力法计算图示结构并作弯矩图，EI=常数。

解：典型方程011111=∆+=∆Px δ五、（14分）23.用位移法计算图示刚架，列出典型方程，求出系数项及自由项。

解：典型方程01111=+∆P F k1.图示对称结构作用反对荷载，EI=常数，对称轴穿过的AB 杆件内力满足（D 0,0,0===N Q F F M ）2.机动法作静定梁弯矩影响线应用的原理是(C 刚体虚功原理)。

3．结构不考虑阻尼时的自振频率为ω，考虑阻尼时的自振频率为D ω，则(C D ωω )4)。

7。

表示正确，以×表示错误）二、判断题（将判断结果填入括弧，以√表示正确，以×表示错误。

每小题3分，共30分）11.基本附属型结构力的传递顺序是:从附属部分到基本部分。

（√）12.结构由于弱阻尼其自由振动不会衰减。

（×）13.当AB 杆件刚度系数i S AB 3 时，杆件的B 端为固定支座。

（×）14.温度变化时静定结构中的杆件发生变形。

（√）15.图(a)对称结构受对称荷载作用，利用对称性可简化为图(b)来计算。

（√）16.结构的自振频率与干扰力无关。

（√）（√）形。

(15.(√)18.静定结构剪力影响线是由直线段组成的。

(√)19.反映结构动力特性的参数是振动质点的数目。

(×)20.力矩分配法只适用于连续梁的计算。

(×)1．图示为刚架的虚设力状态，按此力状态及位移计算公式可求出A处的水平位移。

(√)2.图示结构用位移法求解，基本未知量的数目是2。

(×)3.力法典型方程是根据平衡条件得到的。

(×)4.对称结构在反对称荷载作用下，对称轴穿过的截面只有反对称的内力。

2010年综合练习（判断题）1.图示为刚架的虚设力状态，按此力状态及位移计算公式可求出A处的转角。

（）A2.图示为梁的虚设力状态，按此力状态及位移计算公式可求出AB两点的相对线位移。

（）3．图示悬臂梁截面A的弯矩值是ql2。

( )ql l2ql。

（）4．图示梁AB在所示荷载作用下A截面的弯矩值为2l5．桁架结构在结点荷载作用下，杆内只有剪力。

（）6．在桁架结构中，杆件内力不是只有轴力。

（）7．图示桁架结构中不包括支座链杆，有5个杆件轴力为0 。

（）8．依据静力平衡条件可对静定结构进行受力分析，这样的分析结果是唯一正确的结果。

（ ） 9．支座移动时静定结构发生的是刚体位移。

()10．在温度变化或支座位移的作用下，静定结构有内力产生 。

（ ） 11．当结构中某个杆件的EI 为无穷大时，其含义是这个杆件无弯曲变形。

（ ） 12．静定多跨梁中基本部分、附属部分的划分与所承受的荷载无关。

（ ） 13．静定多跨梁中基本部分、附属部分的划分与杆件的刚度有关。

（ ） 14．基本附属型结构的计算顺序是：先计算附属部分后计算基本部分。

（）15．一般来说静定多跨梁的计算顺序是，先基本部分后附属部分。

（ ） 16．图示结构的超静定次数是n=3。

（ ）17.超静定结构的力法基本结构是唯一的。

（ ） 18.超静定结构的内力状态与刚度有关。

（ ）19.用力法解超静定结构时，选取的基本结构是唯一的。

（ ）20.计算超静定结构的位移时，虚设力状态可以在力法的基本结构上设。

（ ） 21．力法典型方程的等号右端项不一定为0。

（ ） 22.位移法典型方程中的自由项是外因作用下附加约束上的反力。

（ ）23．用位移法解超静定结构时，附加刚臂上的反力矩是利用结点平衡求得的。

（ ） 24．位移法的基本结构不是唯一的。

（ ） 25．超静定结构由于支座位移可以产生内力。

（ ）26．用力矩分配法计算结构时，汇交于每一结点各杆端分配系数总和为1，则表明分配系数的计算无错误。

1.用位移法计算图示各结构,基本未知量是两个的结构为(A2.用力法计算超静定结构时,基本未知量是(D 多余未知力3.图示结构杆件BA 的 B 端转动刚度BAS 为( B 3 。

4.用力矩分配法计算结构得到一个收敛的结果, 是因为( DA. 分配系数小于 1B. 分配结点之间传递系数小于 1C. 结点上有外力矩作用D. A 和 B 同时满足5.反映结构动力特性的重要物理参数是( B 自振频率。

6.用力矩分配法计算超静定结构时, 刚结点的不平衡力矩等于( B 附加刚臂中的约束反力矩。

7.影响线的纵坐标是( D 指定截面的某一量值。

8.受弯杆件截面内力有( D 弯矩剪力轴力。

9.不考虑杆件的轴向变形, 竖向杆件的 E I = 常数。

下图所示体系的振动自由度为( A 1 。

10.力法典型方程是( B 多余约束处的位移协调条件三、(10 分21.作图示静定结构的弯矩图四、(16 分22.用力法计算图示结构并作弯矩图, EI=常数解:典型方程011111=?+=?P x δ五、(14分23. 用位移法计算图示刚架 ,列出典型方程 ,求出系数项及自由项 解:典型方程 01111=+?P F k1. 图示对称结构作用反对荷载 , EI=常数,对称轴穿过的AB 杆件内力满足 (D 0, 0,0===N Q F F M2. 机动法作静定梁弯矩影响线应用的原理是 ( C 刚体虚功原理。

3. 结构不考虑阻尼时的自振频率为 ω考,虑阻尼时的自振频率为 D ω则, ( C D ωω4. 图示结构中 ,除横梁外 ,各杆件 EI=常数。
