6kV及400V开关知识介绍

主要功能：
a.两进线互投功能 b.两进线自复功能 c.母联自投功能 d.母联自复功能 e.两段式过流保护 f.充电保护
ቤተ መጻሕፍቲ ባይዱ
（3）配电柜
1）微型断路器
微型断路器的型号 主要为CVS100FTMD 3P, 抽屉规格为（高度× 宽度160×280mm，只 有主变检修箱的型号 为CVS160F TMD 3P,抽 屉规格为（高度× 宽 度）320×560mm。
定期调整断路器、刀开关等电器元件的操作及传动机构、使其 保持灵活。
定期检查各部位接线是否牢靠及所有紧固件有无松动现象。 定期检查装置的保护接地系统是否安全可靠。 经常检查按钮是否操作灵活，其接点接触是否良好。 对于抽屉的一、二次接插件是否插接可靠，抽屉式功能单元的
抽出和抽入时候否灵活；有无卡住现象。 操作时应注意，抽屉在推入小室以前，应使接触器、断路器等
处于分段状态，在将抽屉推到试验位置，插上二次接头，试验 操作是否正常。试验后必须时断路器断开，而后推入工作位置。 抽屉拉出时，应时断路器、接触器等断开，将抽屉推到试验位 置，拔下二次插头，再将抽屉拉出柜外。 定期检查抽屉等部位的接地是否安全可靠。
4.运行中的巡视项目
保护柜内电器元件的干燥、清洁。 经常注意柜内各元件的动作顺序是否正确、可靠。 运行中特别注意柜内中的开断元件及母线等是否有温升够高或过烫、
冒烟、异常的音响及不应有的放电灯不正常现象。 对断开、闭合次数较多的断路器，应定期检查其主触点表面的烧损情
况，并进行维修。断路器每经过一次短路电流，应及时对其主触点表 面等部位进行检查。 对于主接触点、特别是动作频繁的系统，应经常检查主触点表面，当 发现主触点严重烧损时，应及时更换，不再使用。 定期检查接触器、断路器等电气的辅助触点及继电器的触点，确保接 触良好。 定期检查电流继电器、时间继电器、电压继电器等整定值是否符合要 求，并做定期整定，平时不应开盖检修。

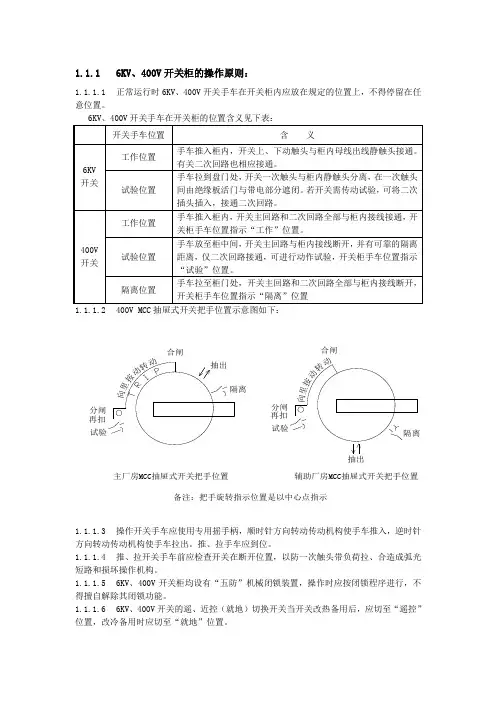

1.1.1 6KV 、400V 开关柜的操作原则：
1.1.1.1 正常运行时6KV 、400V 开关手车在开关柜内应放在规定的位置上，不得停留在任意位置。

6KV 、400V 开关手车在开关柜的位置含义见下表：
1.1.1.2 400V MCC 抽屉式开关把手位置示意图如下：
辅助厂房MCC抽屉式开关把手位置
主厂房MCC抽屉式开关把手位置隔离
抽出
合闸
分闸
试验再扣
动转动按里向向里按动转备注：把手旋转指示位置是以中心点指示
动再扣试验分闸合闸抽出
隔离
1.1.1.3 操作开关手车应使用专用摇手柄，顺时针方向转动传动机构使手车推入，逆时针方向转动传动机构使手车拉出。

推、拉手车应到位。

1.1.1.4 推、拉开关手车前应检查开关在断开位置，以防一次触头带负荷拉、合造成弧光短路和损坏操作机构。

1.1.1.5 6KV 、400V 开关柜均设有“五防”机械闭锁装置，操作时应按闭锁程序进行，不得擅自解除其闭锁功能。

1.1.1.6 6KV 、400V 开关的遥、近控（就地）切换开关当开关改热备用后，应切至“遥控”位置，改冷备用时应切至“就地”位置。

400V开关柜目录1 400V开关柜运行维护专业知识方面培训 (1)2 400V开关柜分类、工作原理及技术要求 (3)2.1 xxx牌子400V开关柜技术要求 (3)2.2 xxxx低压开关柜技术要求（1600A-6300A为例） (3)2.3 低压抽屉柜注意事项 (4)2.4 400V开关柜工作原理 (4)2.5 400V开关柜技术参数 (5)1 400V开关柜运行维护专业知识方面培训开关柜(switch cabinet)的定义：是一种电气设备，开关柜外线先进入柜内主控开关，然后进入分控开关，各分路按其需要设置。

如仪表，自控，电动机磁力开关，各种交流接触器等，有的还设高压室与低压室开关柜，设有高压母线，如发电厂等，有的还设有为保主要设备的低周减载。

开关柜(switchgear)的主要作用是在电力系统进行发电、输电、配电和电能转换的过程中，进行开合、控制和保护用电设备。

开关柜内的部件主要有断路器、隔离开关、负荷开关、操作机构、互感器以及各种保护装置等组成。

开关柜的分类方法很多，如通过断路器安装方式可以分为移开式开关柜和固定式开关柜;或按照柜体结构的不同，可分为敞开式开关柜、金属封闭开关柜、和金属封闭铠装式开关柜;根据电压等级不同又可分为高压开关柜，中压开关柜和低压开关柜等。

主要适用于发电厂、变电站、厂矿企业中。

公司装置现场主要使用xxSIVACON 8PT型低压柜和xxxxMODAN6000 型低压柜。

SIVACON 8PT是一种由西门子公司设的最新低压开关柜，它具有断路器技术、固定安装式技术、分体及固定操作技术，最大额定电流至7400A,额定峰值耐压电流Ipk可达375kA。

MODAN6000配电柜采用德国xx公司的专有技术，主要原材料和元器件从德国进口，其结构坚固，设计灵活，操作简便，并通过了型式试验（TTA）和部分型式试验（PTTA）。

MODAN6000既用作配电中心、马达控制中心、又可作为动力照明集中控制使用。
