最新开关电源基础知识

第1题：省电模式具有以下哪些性能特征?A高的轻负载效率B固定的开关频率C可能存在EMI 问题D在轻负载时具有较高的纹波电压快速瞬态响应正确答案：A,C,D所选答案：B,C第2题：在下面的升压型转换器中，在FET 开关断开之后，电感器电流将会?A立刻降至零B反向并通过FET 体二极管流至VinC减小并通过Catch二极管流至VoutD增大并通过Catch二极管流至Vout正确答案：C所选答案：C第3题：根据下面的电路原理图，该转换器是?A降压B升压C降压-升压D线性稳压器不知道正确答案：B所选答案：D第4题：哪种操作模式可改善轻负载效率?APFMBPWMC滞环控制D脉冲跳跃正确答案：A,C,D所选答案：A,B,C,D第5题：同步降压稳压器意味着?A开关频率同步至系统时钟B可使用开关FET场效应管替代续流二极管C无需采用整流器件D同等条件设计，效率高于非同步转换正确答案：B,D所选答案：B,D第1题：对于升压转换，占空比= DC，输出电压等于?AVinBVin*DCCVin/DCDVin/(1-DC)正确答案：D所选答案：B第2题：在轻负载条件下，转换器损耗受以下哪个因素的影响?A开关FET 导通电阻和驱动速度B开关频率C电感器的直流和交流损耗DIC 电流以上全部正确答案：E所选答案：A,B,C,D,E第3题：根据下图，该拓扑为?A正激式B反激式C降压-升压型D不知道正确答案：B所选答案：B第4题：一般而言，PWM 转换器具有以下哪些性能特征?A固定的占空比B固定的开关频率C可在轻负载时实现高效率D电磁兼容和辐射抑制电路设计考虑比PFM简单些正确答案：B,D所选答案：B,C第5题：电感器在降压拓扑中的用途是?A提供输出短路保护B在开关导通时储存能量C抑制输出电压纹波D在开关断开时储存能量正确答案：B,C所选答案：C,D一般来说，PFM 转换器具有以下哪些性能特征?A固定的占空比B可变的开关频率C可在轻负载条件下提供高效率D快速瞬态响应正确答案：B,C所选答案：A,B,C,D第2题：根据下图，该拓扑为?A正激式B反激式C降压-升压型D不知道正确答案：B所选答案：B第3题：在下面的升压型转换器中，在FET 开关断开之后，电感器电流将会?A立刻降至零B反向并通过FET 体二极管流至VinC减小并通过Catch二极管流至VoutD增大并通过Catch二极管流至Vout正确答案：C所选答案：C第4题：反激式拓扑具有以下哪些特性?A低成本B更适合于>50WC高输出纹波电流D多输出电压轨低复杂性正确答案：A,C,D,E所选答案：A,B,C,D,E第5题：当使用开关电源进行降压转换时，在输入为5V、负载电流为1A、Vout 从 3.3V 变至1V 的情况下，效率通常将会?A增高B下降C保持不变D不知道正确答案：B所选答案：B。

开关电源的相关术语知识开关电源是一种将交流电转换为稳定直流电的电子设备，被广泛应用于各个领域，包括电子设备、通信设备、工业控制等。

了解开关电源的相关术语知识对于理解其工作原理和性能具有重要意义。

下面将介绍一些常用的开关电源术语。

1. 输入电压范围（Input Voltage Range）：指开关电源能够正常工作的输入电压范围。

一般来说，开关电源的输入电压范围比较宽，可以适应不同的电源电压。

2. 输出电压（Output Voltage）：指开关电源转换后的输出直流电电压。

开关电源的输出电压通常可以通过电压调节器进行调节，以满足不同设备的需求。

3. 输出电流（Output Current）：指开关电源输出的电流大小。

输出电流的大小取决于设备的功率需求，一般以安培（A）为单位。

4. 输出功率（Output Power）：指开关电源输出的电功率大小。

输出功率等于输出电压乘以输出电流，以瓦特（W）为单位。

5. 效率（Efficiency）：指开关电源将输入电能转换为输出电能的效率。

开关电源的效率越高，能量转换的损耗就越小，通常以百分比表示。

6. 电流纹波（Ripple Current）：指开关电源输出直流电的纹波大小。

电流纹波的大小影响到设备的稳定性，一般以安培（A）为单位。

7. 电压稳定性（Voltage Stability）：指开关电源输出电压的稳定性能。

电压稳定性好的开关电源可以确保设备稳定运行，避免因电压波动而引起的故障。

8. 过载保护（Overload Protection）：指开关电源在输出电流超过额定值时自动切断输出电路的保护功能。

过载保护可以避免因电流过大而损坏设备。

9. 过压保护（Overvoltage Protection）：指开关电源在输出电压超过额定值时自动切断输出电路的保护功能。

过压保护可以避免因电压过高而损坏设备。

10. 短路保护（Short Circuit Protection）：指开关电源在输出电路短路时自动切断电路的保护功能。

零起点学开关电源设计基础篇
开关电源是一种高效、稳定、小型化的电源供应器，广泛应用于现代电子设备中。

想要学习开关电源设计基础知识，需要掌握以下几个方面的内容：
1. 开关电源的基本原理
开关电源是一种能够将交流电转化为直流电的电源供应器。

它通过开关管对输入电压进行开关控制，使交流电的平均值变为直流电。

整个开关电源由输入滤波电容、整流电路、开关变换器、输出滤波电容、稳压电路等部分组成。

2. 开关电源的分类
开关电源可以根据输入电压的不同，分为交流输入型和直流输入型；根据输出功率的不同，分为低功率（小于100W）、中功率（100W-1KW）和高功率（大于1KW）；根据拓扑结构的不同，分为Buck型、Boost型、Buck-Boost型、Cuk型、Sepic型、Flyback型、Forward 型等。

3. 开关电源的主要元器件
开关电源的主要元器件包括开关管、二极管、电感、电容、变压器、稳压管等。

4. 开关电源的设计步骤
开关电源的设计步骤主要包括：计算输入电容、整流电路的设计、选择开关变换器拓扑结构、计算开关变换器元器件参数、稳压电路的设计、确定滤波电容电感的参数、进行仿真和优化。

5. 开关电源的性能指标
开关电源的主要性能指标包括输出电压、输出电流、输出功率、效率、稳定性、负载调整能力、温度特性等。

以上是零起点学开关电源设计基础的一些内容，希望对初学者有所帮助。

开关电源基础知识
1. 你知道开关电源到底是啥玩意儿吗？就好比家里的电灯开关，一按就亮，开关电源也是这样控制电流的呀！比如手机充电器就是个典型的开关电源。

2. 开关电源的工作原理复杂吗？其实也没那么难理解啦！就像人吃饭消化提供能量一样，它把电处理好给设备供能呢！像电脑主机里的电源就是这样工作的。

3. 开关电源有哪些重要的组成部分呢？嘿，这就像搭积木，每个部分都不可或缺呀！像变压器，不就像个大力士在帮忙变魔法嘛！比如一些电器里的变压器。

4. 开关电源的效率能有多高呢？哇塞，那可高得很呢！就如同跑步冠军一样，快速又高效地完成任务！像一些高效节能的灯具用的就是高效率的开关电源。

5. 开关电源的稳定性重要不？当然啦，这可关系重大呀！就好像走钢丝，得稳稳当当的才行呢！像一些精密仪器就需要稳定的开关电源来保障。

6. 开关电源的体积能做很小吗？能呀，小得惊人呢！就像小魔术一样把大东西变小了。

像现在很多便携设备里的电源就超小的。

7. 开关电源在生活中有多常见呢？哎呀，那可太常见啦！简直无处不在呀！像电视、冰箱，到处都有它的身影呢！
8. 开关电源的质量怎么判断呢？这可得好好研究研究呀！就像挑水果，得看外表又得看内在。

比如有些电源用起来就特别靠谱。

9. 开关电源未来会发展成啥样呢？那可不好说呀，也许会像科幻电影里一样厉害呢！说不定以后的电源都超级智能啦！
10. 学习开关电源基础知识有趣吗？当然有趣啦！就像探索一个神秘的世界一样让人兴奋呢！等你了解了就知道啦！。

开关电源入门必读开关电源工作原理超详细解析开关电源是一种将直流电源转换为可变直流电压输出的电源装置。

它通过开关管的通断控制，以高频脉冲方式调节输出电压，能够实现高效、稳定、可靠的电源转换。

本文将详细解析开关电源的工作原理。

开关电源由以下几个基本组成部分组成：输入滤波电路、整流电路、能量存储元件、控制电路和输出电路。

输入滤波电路的作用是滤除输入电源中的高频噪声和干扰，确保输入电压稳定。

它一般由电容、电感和绕组构成。

输入电压经过滤波电路后，接入整流电路。

整流电路的作用是将交流电转换为脉冲直流电。

常用的整流电路有单相桥式整流电路和三相桥式整流电路。

整流电路通过整流管将输入的交流电转换为直流电，并通过电容滤波电路将脉冲形式的直流电转换为平滑的直流电压。

能量存储元件一般是电感和电容。

电感能存储电能，电容能存储电荷。

在开关电源中，电感和电容组成的电容滤波电路起到储存能量的作用。

它们能够在负载电流突然增加时，释放存储的能量，从而保持输出电压的稳定性。

控制电路是开关电源的核心部分，其中包括开关管的控制电路和反馈电路。

开关管的控制电路负责控制开关管的通断，从而改变输出电压的大小。

反馈电路用于检测输出电压的实际值与设定值之间的差异，并向控制电路提供反馈信号，用于调整开关管的通断状态。

开关电源的输出电压由开关管通断的频率和占空比决定。

开关管的通断由控制电路控制，控制信号通常由脉冲宽度调制（PWM）产生。

PWM信号通过改变脉冲的宽度和间隔，调整开关管的通断时间，从而改变输出电压的大小。

开关电源的优点是高效率、稳定性好和体积小。

相比传统的线性电源，开关电源的转换效率更高，可以达到90%以上。

此外，开关电源的输出电压稳定性好，能够在负载变化较大的情况下保持输出电压的稳定。

由于使用高频脉冲调节输出电压，在相同输出功率的情况下，开关电源体积更小。

总之，开关电源是一种高效、稳定、可靠的电源装置。

它通过开关管的通断控制，以高频脉冲方式调节输出电压，实现电源转换。

开关电源培训资料开关电源培训资料【第一篇】开关电源是一种常见的电源供应器件，被广泛用于各种电子装置中。

它具有高效率、小体积和轻量化的特点，因此在现代电子设备中得到了广泛的应用。

本篇文章将介绍开关电源的基本工作原理和一些常用的开关电源类型。

1. 基本工作原理开关电源的基本工作原理是利用开关管实现电源输入电压的高效率转换。

通常，开关电源有以下几个基本组成部分：(1) 输入滤波电路：用来对输入电压进行滤波，防止高频噪声对电源的影响。

(2) 整流电路：将交流电源输入转换为直流电压。

(3) 稳压调整电路：对直流电压进行稳压调整，以确保输出电压的稳定性。

(4) 开关转换电路：通过开关和控制电路实现输入电压的高效率转换。

(5) 输出滤波电路：对开关电源输出电压进行滤波处理，提供干净稳定的输出电压。

2. 常用的开关电源类型根据不同的应用需求和输出功率的大小，开关电源可分为多种类型。

以下是一些常见的开关电源类型：(1) 开环开关电源：这种类型的开关电源不具备反馈控制回路，输出电压不稳定且容易受到输入电压变化的影响。

它适用于一些对电源质量要求较低的应用场景。

(2) 闭环开关电源：闭环开关电源通过反馈控制回路对输出电压进行稳定控制，能够有效地抑制输入电压的波动对输出电压的影响。

它适用于对电源质量要求较高的应用场景。

(3) 开关电源的调整方式：开关电源的输出电压可以通过直接改变变压器的变比或通过在控制回路中加入调整电路来实现。

前者适用于输出电压变化范围较大的场景，后者适用于输出电压变化范围较小的场景。

(4) 开关电源的拓扑结构：开关电源的拓扑结构有很多种，如反激式、降压式、升压式、反激降压式等。

不同的拓扑结构适用于不同的输出功率和电源输入条件。

以上只是对开关电源的基本工作原理和一些常用类型的简要介绍，如果想深入了解开关电源的设计和应用，还需进一步学习相关领域的知识。

下一篇将继续介绍开关电源的设计方法和一些要注意的问题。

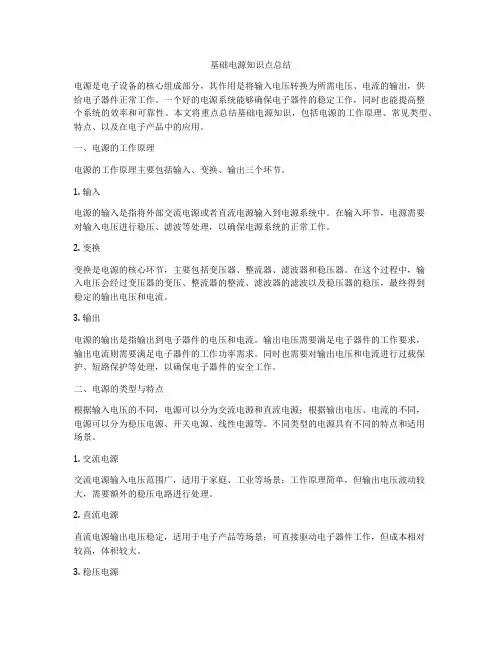

基础电源知识点总结电源是电子设备的核心组成部分，其作用是将输入电压转换为所需电压、电流的输出，供给电子器件正常工作。

一个好的电源系统能够确保电子器件的稳定工作，同时也能提高整个系统的效率和可靠性。

本文将重点总结基础电源知识，包括电源的工作原理、常见类型、特点、以及在电子产品中的应用。

一、电源的工作原理电源的工作原理主要包括输入、变换、输出三个环节。

1. 输入电源的输入是指将外部交流电源或者直流电源输入到电源系统中。

在输入环节，电源需要对输入电压进行稳压、滤波等处理，以确保电源系统的正常工作。

2. 变换变换是电源的核心环节，主要包括变压器、整流器、滤波器和稳压器。

在这个过程中，输入电压会经过变压器的变压、整流器的整流、滤波器的滤波以及稳压器的稳压，最终得到稳定的输出电压和电流。

3. 输出电源的输出是指输出到电子器件的电压和电流。

输出电压需要满足电子器件的工作要求，输出电流则需要满足电子器件的工作功率需求。

同时也需要对输出电压和电流进行过载保护、短路保护等处理，以确保电子器件的安全工作。

二、电源的类型与特点根据输入电压的不同，电源可以分为交流电源和直流电源；根据输出电压、电流的不同，电源可以分为稳压电源、开关电源、线性电源等。

不同类型的电源具有不同的特点和适用场景。

1. 交流电源交流电源输入电压范围广，适用于家庭、工业等场景；工作原理简单，但输出电压波动较大，需要额外的稳压电路进行处理。

2. 直流电源直流电源输出电压稳定，适用于电子产品等场景；可直接驱动电子器件工作，但成本相对较高，体积较大。

3. 稳压电源稳压电源能够提供稳定、可调的输出电压和电流，适用于对电源质量要求较高的场景；可以通过电压调节器和电流限制器等电路进行控制，但效率较低。

4. 开关电源开关电源采用开关管进行开关控制，可以实现高效率、高精度的电源输出；但开关电源的电磁干扰和电压波动较大，需要在设计和布线上加以注意。

5. 线性电源线性电源原理简单，输出电压稳定，但效率较低，适用于对输出电压精度要求较高的场景。

开关电源入门必读开关电源工作原理超详细解析开关电源是电源技术中常见的一种类型，它的工作原理相对较复杂。

本文将详细解析开关电源的工作原理，帮助读者快速入门。

开关电源的基本工作原理是将交流电源转换为高频脉冲电源，再经过变压、整流和滤波等步骤，最终获得所需的直流电压输出。

下面将分为几个方面详细解析开关电源的工作原理。

一、开关电源的基本组成部分开关电源包括输入端、控制电路、开关元件、变压器、整流滤波电路和输出端等组成部分。

1.输入端：接收外部交流电源输入，并经过保险丝和滤波电路等进行初步处理。

2.控制电路：负责控制开关元件的开关行为，控制电路由集成电路、电感和电容等组成。

3.开关元件：由开关管和二极管组成，承担着将交流信号转换为脉冲信号的关键任务。

4.变压器：通过变换输入电压和电流的比值，实现电压和电流的变换。

5.整流滤波电路：包括整流电路和滤波电路。

整流电路将脉冲电流转化为直流电流，滤波电路将直流电流进行进一步平滑处理。

6.输出端：将经过整流滤波处理后的直流电压输出给负载。

二、开关电源的工作原理开关电源的工作原理主要分为以下几个步骤：1.输入端处理：输入端首先通过保险丝保护电路，然后通过滤波电路对输入信号进行初步处理，去除杂质和干扰。

2.控制电路：控制电路根据输入端的信号控制开关元件的开关行为。

当开关元件关闭时，电源工作在储能状态，当开关元件开启时，电源进入释放能量状态。

3.开关元件：开关元件由开关管和二极管组成。

当开关管导通时，电源中的输入电流和能量通过变压器传递给负载，当开关管关断时，电源中的储能电流和能量通过二极管回流到输入端。

4.变压器：变压器将输入电压和电流进行变换，通过磁性耦合实现输出端所需的电压和电流。

5.整流滤波电路：整流电路将经过变压器变换后的输出信号转化为直流电压，滤波电路将直流电压进行平滑处理，去除残余脉冲和噪声。

6.输出端：经过整流滤波电路处理后的直流电压输出给负载，从而实现电源对负载的供电支持。

开关电源基础知识介绍开关电源基础知识介绍现在电器化中常用的稳压电源有两大类：线性稳压电源和形状型稳压电源。

线性稳压电源亦称串联调整式稳压电源。

它的优点是成本较低、稳压性能好、输出纹波小，它的缺点是工作效率较低，在中小功率应用场合用得较多。

形状型稳压电源是指开关电源中的调整管工作在截止区和饱和区。

它的工作状态就象普通机械开关一样，当调整管截止时相当开关断开，而调整管饱和导通时相当于开关接通。

这种起着开关作用的三极管我们就把它称为开关管，用开关管来稳定输出电源，我们就把它称为开关型稳压电源。

开关型稳压电源具有体积小、抗干扰能力强、损耗小、效率高、具有保护能力等优点。

计算机及其外部设备中，如计算机、打印机和显示器等都使用开关型稳压电源。

开关电源就其与负载联接的形式不同，可分为并联型和串联型两种。

并联型开关电源与串联型开关电源工作原理基本相同，电压调整范围也差不多。

它们主要区别在于：并联型开关电源，其电压输出端与电网间有开关变压器进行电路上的隔离，因此，机板上除与开关变压器初级相连的部分电路外，其余均不与市电相连，因此并联型号开关电源安全性好，容易与外界接口；而串联型号开关电源由于没有隔离变压器，整机的“地“有可能与电网火线相连，致使整机安全性差，不利于与外界接口。

并联型开关电源电路复杂，对开关管要求高，而串联型开关电源电路相对简单得多，成本也低。

开关电源就其开关管的被激励方式的不同，可分为自激式和他激式两种。

自激式开关电源由开关管、启动电路、反馈电路、稳压电路等组成，这种方式电路简单，稳压精度不高。

他激式开关电源中的开关管的工作状态是通过脉宽调制组件来完成的，这种方式虽然电路复杂，但具有稳压精度高、负载能力强等许多优点，现在电器设备中大多使用它源程序式开关电源。

在他激式开关电源中又可分为电压驱动型和电流驱动型两种。

电压驱动型是指通过电压驱动型脉宽调制组件驱动晶体开关管工作。

电流驱动型芯片有TL494、MC494等，在计算机电源中多使用电压驱动型脉宽调制组件。
