空气开关基础知识及选型一、空气开关概念空气开关即空气断路器，主要用于保护交流500V或直流400V以下的低压配电网和电力拖动系统中常用的一种配电电器，可用于不频繁接通和分断负载电路。

当工作电流超过额定电流、短路、失压等情况下，自动切断电路。

相当于闸刀开关、过电流继电器、失压继电器、热继电器及漏电保护器等电器部分或全部的功能总和，是低压配电网中一种重要的保护电器。

二、气开关分类1、按极数分：单极．两极和三极2.按保护形式分：电磁脱扣器式、热脱扣器式、复合脱扣器式（常用）和无脱扣器式。

3、按全分断时间分：一般和快速式（先于脱扣机构动作，脱扣时间在0.02秒以内）。

4、按结构型式分：塑壳式、框架式、限流式、直流快速式、灭磁式和漏电保护式。

电力拖动与自动控制线路中常用的自动空气开关为塑壳式。

三、空开的基本结构组成：主要由触点系统、灭弧装置、脱钩器和操作机构等组成，操作机构又有脱扣机构、复位机构和锁扣机构。

1、触点系统触点有主触点和灭弧触点，大电流的断路器还有副触点，这三种触点并联接在电路中。

正常工作时主触点承载负载电流；开断时灭弧触点熄灭电弧，保护主触点。

当电路接通时灭弧触点先接通，主触点后接通，断开电路时顺序相反。

副触点的工作在主触点和灭弧触点之间，也起保护主触点的作用。

2、灭弧装置：灭弧装置大多为栅片式，灭弧罩采用三聚氰胺耐弧塑料压制，两壁装有绝缘隔板，防止相间非弧，灭弧室上方装设三聚氰胺玻璃布板制成的灭弧栅片，以缩少飞弧距离。

3、自由脱扣机构自由脱扣是指断路器在合闸状态或合闸过程中，脱扣器能作用于脱扣机构使其断开。

4、脱扣器脱口器又称保护装置，是用来接收操作命令或电路非正常情况的信号，以机械动作或触发电路的方法，脱扣机构的动作部件，它包括过电流脱扣器、失压脱扣器、分励脱扣器和热脱扣器，另外还可以装设半导体或带微处理器的脱扣器。

四、参数识别例如： DZ10-100/330 Ie=60ADZ－－“自动”的反拼音 10－－设计序号 100－－额定电流 3－－－表示极数即三相 3－－－脱扣形式（0－－无脱扣器，1－－热脱扣器式，2－－电磁脱扣器式，3－－复式） 0－－－有无辅助触头（0－－无辅助触头，2－－有辅助触头） Ie=60A－－－过电流调节1、家用空开基本上是DZ，自带漏电保护，常见的有以下型号/规格：C16、 C25、C32、C40、C60、C80、C100、C120等规格。

1996年技工学校井下电钳专业毕业后，进入煤矿从事防爆低压电器设备的维修工作，至今已有16年了。

16年来，从一个什么也不懂的新工人，到现在熟练掌握了各种防爆设备的原理结构以及常见故障的维修。

这期间，走了不少的弯路。

每当我遇到疑难问题，想从书上找到答案的时候，却找不到关于维修防爆开关的图书，而网上的资料也是少之又少。

只能抱着产品说明书、原理图、再结合其他的电工类图书对遇见的故障进行分析、解决。

为了让在煤矿工作的电工朋友们，尤其是新进入煤矿的电工朋友，尽快的了解防爆磁力启动器以及其他防爆设备的原理、结构、用途和常见的故障与维修。

我将这16年来学习到的关于防爆电器的知识以及在工作中总结的维修经验与技巧在这里与整理出一套教程《防爆磁力启动器原理与维修》与大家分享。

我计划这套教程从简单的80防爆开关开始讲、然后讲解80N、照明综保、煤电钻综保、低压馈电开关、QJZ系列智能型开关、各种组合开关和移动变电站的高低压馈电开关。

目前考虑是这些，以后根据情况可能还会增加。

这将是一个漫长的过程，所以也请你耐心的等候，没事就来看看。

这套教程会不断的更新……总目录34510、矿用隔爆型移动变电站原理与维修11、对《煤矿电器原理与维修》系列教程编写的一次总结煤矿防爆开关简述【2011年12月14日】最近几天比较忙，所以没能及时的更新帖子，让大家久等了。

那么现在就开讲吧。

从哪里开始呢？就从防爆开关的作用开始吧。

我想可能很多坛友都知道防爆开关的作用，但是我还是要讲一下的。

因为我刚开始参加工作的时候，很长一段时间，都不知道这些防爆开关的具体用途。

每天都在修开关，学习这些开关的原理、结构、维修方法。

但是就是不知道它们是做什么用的。

因为我不下井。

防爆开关的用途防爆开关的作用，就像我们家里的开关用来开灯、关电灯一样。

主要用于接通与断开井下用电设备的电源，像耙装机电机、绞车电机、皮带机电机等。

有的坛友疑惑了，我们家里的开关这么小，而这里的开关怎么这么大，还有个笨重的外壳？家里的开关只有一对触点，而这个开关里面怎么这么多原件？我们知道，煤矿井下经常会有瓦斯涌出，瓦斯属于易燃气体，当瓦斯的浓度在5%～16% 且氧气浓度达到12%以上，在这样的环境中，万一出现明火，就会引起爆炸。

开关电源的相关术语知识开关电源是一种将交流电转换为稳定直流电的电子设备，被广泛应用于各个领域，包括电子设备、通信设备、工业控制等。

了解开关电源的相关术语知识对于理解其工作原理和性能具有重要意义。

下面将介绍一些常用的开关电源术语。

1. 输入电压范围（Input Voltage Range）：指开关电源能够正常工作的输入电压范围。

一般来说，开关电源的输入电压范围比较宽，可以适应不同的电源电压。

2. 输出电压（Output Voltage）：指开关电源转换后的输出直流电电压。

开关电源的输出电压通常可以通过电压调节器进行调节，以满足不同设备的需求。

3. 输出电流（Output Current）：指开关电源输出的电流大小。

输出电流的大小取决于设备的功率需求，一般以安培（A）为单位。

4. 输出功率（Output Power）：指开关电源输出的电功率大小。

输出功率等于输出电压乘以输出电流，以瓦特（W）为单位。

5. 效率（Efficiency）：指开关电源将输入电能转换为输出电能的效率。

开关电源的效率越高，能量转换的损耗就越小，通常以百分比表示。

6. 电流纹波（Ripple Current）：指开关电源输出直流电的纹波大小。

电流纹波的大小影响到设备的稳定性，一般以安培（A）为单位。

7. 电压稳定性（Voltage Stability）：指开关电源输出电压的稳定性能。

电压稳定性好的开关电源可以确保设备稳定运行，避免因电压波动而引起的故障。

8. 过载保护（Overload Protection）：指开关电源在输出电流超过额定值时自动切断输出电路的保护功能。

过载保护可以避免因电流过大而损坏设备。

9. 过压保护（Overvoltage Protection）：指开关电源在输出电压超过额定值时自动切断输出电路的保护功能。

过压保护可以避免因电压过高而损坏设备。

10. 短路保护（Short Circuit Protection）：指开关电源在输出电路短路时自动切断电路的保护功能。

开关稳压电源⼯作基本知识§6.1开关稳压电源基本⼯作原理分析6.1.1开关稳压电源与串联调整型稳压电源⽐较稳压电源是使⽤电⼦电路调整输出电压达到稳定⽬的的电源，有串联型稳压电源、并联型稳压电源、开关稳压电源，开关电源也是稳压电源，但稳压电源不能直接称为开关电源。

普通的串联稳压电源都安装电源变压器，具有输出电压稳定、波纹⼩等优点，但是电压范围⼩，效率低。

并联稳压电源输出电压特别稳定，但是负载能⼒很差，⼀般只在仪表内部做基准⽤。

开关稳压电源的效率⾼，电压范围宽，输出电压相对稳定，由于开关管⼯作在开关状态，功耗⼩，所以开关电源的⼯作效率可达80 %?90 %。

⽽通常的线性调整式稳压电源的效率仅达50 %左右开关电源是近代普遍推⼴的稳压电源，⽐如现在电脑的ATX电源、笔记本电脑电源适配器、打印机电源、⼿机充电器等等。

稳压电源是在负载功率变化时，输出电压仍然保持固定的电压值。

开关电源也是稳压电源，但稳压电源不能直接称为开关电源。

6.1.2开关电源的分类1、根据开关管在电路中的连接⽅式分类，可分为串联型开关稳压电源，并联型开关稳压电源和脉动变压器耦合式开关电源。

如图6.1所⽰四种类型开关电源电路。

（1）串联型开关稳压电源是指：开关管（或储能电感）与负载采⽤串接⽅式连接的⼀种电源电路。

（2）并联型开关稳压电源并联型开关稳压电源是指：开关管（或储能电感）与负载采⽤并接⽅式连接的⼀种电源电路（3）脉冲变压器耦合型开关稳压电路电源是指：开关管与脉冲变压器⼀次绕组串联后与整流电路并联，负载电路与脉冲变压器⼆次绕组并联。

2、根据开关管的激励⽅式不同分类，开关电源可分为⾃激式开关稳压电源和他激式开关稳压电源。

（1）⾃激式开关稳压电源是利⽤电源电路中的正反馈电路来完成⾃激振荡，启动电源。

（2）他激式开关稳压电源电路是专门设有⼀个振荡器来启动电源的3、根据使⽤的器件种类不同分类，可分为由分⽴元器件组成的开关稳压电源和由集成电路组成的开关稳压电源4、根据稳压的控制⽅式不同分类，开关稳压电源可分为脉冲调宽式和脉冲调频式两种（1）所谓脉冲调宽式开关稳压电源是指：由相关电路对开关的脉冲宽度进⾏调制的⼀种稳压电路（2）所谓脉冲调频式开关稳压电源是指：由相关电路对开关的脉冲频率进⾏调制的⼀种稳压电路6.1.3串联型开关稳压电源电路⼯作原理分析1. 串联开关稳压电源是指开关管串联在输⼊电压与负载电路之间的⼀种⼯作⽅式的电源电路。

低压开关类电气介绍一、低压开关的原理低压开关的原理是基于电磁吸合原理工作的。

在正常情况下，电磁继电器处于断开状态，电源无法通过继电器。

当控制电压施加到继电器的线圈时，线圈中产生的磁场会吸引可移动的铁芯，使其闭合，从而使电路通电并开始工作。

一旦控制电压停止供应，铁芯会脱离线圈，使继电器恢复到断开状态。

低压开关通常由继电器、触点、线圈、铁芯等部件组成。

继电器是控制开关的核心部件，负责感应和传递电信号。

触点用于打开和关闭电路，线圈产生磁场，铁芯则作为电流的导体，传递控制信号。

二、低压开关的类型低压开关主要分为磁力式开关和热力式开关两种类型。

1. 磁力式开关磁力式开关是通过电磁原理工作的开关，它包括电磁继电器、磁力触点开关等。

电磁继电器通常用于控制电路的开关和保护，它具有响应速度快、可靠性高、寿命长等优点。

磁力触点开关主要用于控制电流的通断，常见于家用电器中。

2. 热力式开关热力式开关是通过热力原理工作的开关，它包括热继电器、热继电器开关等。

热继电器主要用于对电路进行保护，当电路过载或短路时，热继电器会自动断开电源，避免发生火灾等危险。

热继电器开关常用于电动机的启动和停止，具有过载保护、短路保护等功能。

三、低压开关的工作原理低压开关的工作原理是基于电磁感应和热力原理的。

当控制电压施加到继电器的线圈时，line 线圈中产生的磁场会吸引可移动的铁芯，使其闭合，从而使电路通电并开始工作。

同理，热继电器也是通过电流通过继电器时产生的热量使继电器动作。

在实际应用中，低压开关可以实现手动控制、远程控制和自动控制等多种功能。

通过电路设计和设置参数，可以根据需要对电路进行开关和保护，确保电路安全稳定地工作。

四、低压开关的应用领域低压开关广泛用于工业、商业和住宅等领域，如工厂、仓库、商场、办公楼、住宅等。

它们常用于控制电气设备的启动、停止和保护，如电动机、灯光、电热器等。

在工业领域，低压开关通常用于控制大型设备和电路，如电动机、输电线路、变压器等。

TI开关电源基础知识目录1. 内容概览 (3)1.1 电源的重要性 (4)1.2 开关电源的概述 (5)2. 开关电源的工作原理 (6)2.1 开关型转换器的基本结构 (7)2.2 电流连续和电压连续型转换器 (8)2.3 开关频率的选择 (10)3. 开关电源的类型 (11)3.1 反激式转换器 (12)3.2 正激式转换器 (14)3.3 桥式转换器 (14)3.4 半桥转换器 (16)3.5 推挽转换器 (17)4. 开关电源的设计流程 (18)4.1 系统级设计 (19)4.2 输入和输出电压的选择 (20)4.3 开关频率和占空比的确定 (21)4.4 主开关和滤波器的选择 (22)5. 关键组件和工作原理 (24)5.1 主开关 (26)5.2 次级侧整流二极管 (27)5.3 输入和输出滤波电感 (28)5.4 输出滤波电容器 (29)5.5 反馈网络 (31)6. 设计举例与案例分析 (31)6.1 反激式转换器设计实例 (33)6.2 正激式转换器设计实例 (34)6.3 桥式转换器设计实例 (35)6.4 半桥转换器设计实例 (37)6.5 推挽转换器设计实例 (39)7. 电源效率与负载调整率 (40)7.1 效率计算 (42)7.2 负载调整率 (43)8. 开关电源的设计注意事项 (43)8.1 EMI抑制措施 (45)8.2 热管理 (46)8.3 电磁兼容性与安全 (47)8.4 封装与稳定 (49)9. 现代开关电源技术 (50)9.1 软开关技术 (52)9.2 多相电源 (53)9.3 高频转换器技术 (54)9.4 变频技术 (55)9.5 数字控制技术 (56)10. 测试与调试 (58)10.1 工作频率和占空比的测试 (59)10.2 输出电压和波形的测试 (60)10.3 效率和负载调整率的测试 (61)10.4 EMI和噪声测试 (63)11. 结论与展望 (64)11.1 开关电源的发展趋势 (65)11.2 未来研究方向 (66)1. 内容概览开关电源作为现代电子设备中不可或缺的组成部分，以其高效、节能、小巧等特点赢得了广泛的应用。

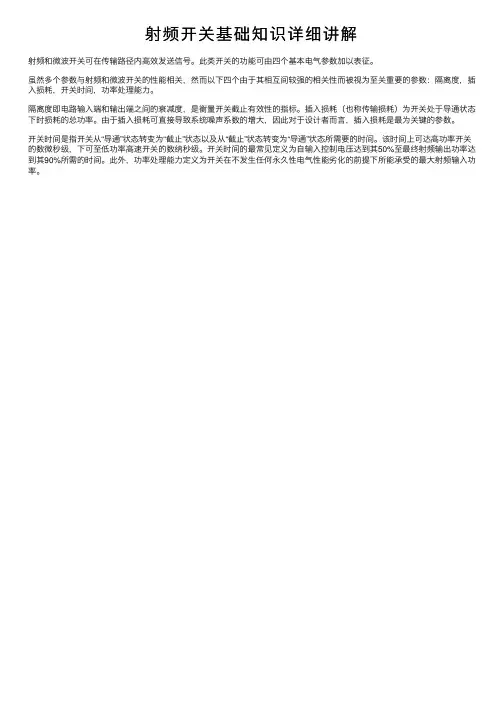

射频开关基础知识详细讲解
射频和微波开关可在传输路径内⾼效发送信号。

此类开关的功能可由四个基本电⽓参数加以表征。

虽然多个参数与射频和微波开关的性能相关，然⽽以下四个由于其相互间较强的相关性⽽被视为⾄关重要的参数：隔离度，插⼊损耗，开关时间，功率处理能⼒。

隔离度即电路输⼊端和输出端之间的衰减度，是衡量开关截⽌有效性的指标。

插⼊损耗（也称传输损耗）为开关处于导通状态下时损耗的总功率。

由于插⼊损耗可直接导致系统噪声系数的增⼤，因此对于设计者⽽⾔，插⼊损耗是最为关键的参数。

开关时间是指开关从“导通”状态转变为“截⽌”状态以及从“截⽌”状态转变为“导通”状态所需要的时间。

该时间上可达⾼功率开关的数微秒级，下可⾄低功率⾼速开关的数纳秒级。

开关时间的最常见定义为⾃输⼊控制电压达到其50%⾄最终射频输出功率达到其90%所需的时间。

此外，功率处理能⼒定义为开关在不发⽣任何永久性电⽓性能劣化的前提下所能承受的最⼤射频输⼊功率。

开关柜是指按一定的线路方案将一次设备、二次设备组装而成的成套配电装置，是用来对线路、设备实施控制、保护的，分固定式和手车式，而按进出线电压等级又可以分高压开关柜(固定式和手车式)和低压开关柜(固定式和抽屉式)。

开关柜的结构大体类似，主要分为母线室、断路器室、二次控制室(仪表室)、馈线室，各室之间一般有钢板隔离。

内部元器件包括：母线(汇流排)、断路器、常规继电器、综合继电保护装置、计量仪表、隔离刀、指示灯、接地刀等。

从应用角度划分：(1)进线柜：又叫受电柜，是用来从电网上接受电能的设备(从进线到母线)，一般安装有断路器、CT、PT、隔离刀等元器件。

(2)出线柜：也叫馈电柜或配电柜，是用来分配电能的设备(从母线到各个出线)，一般也安装有断路器、CT、PT、隔离刀等元器件。

(3)母线联络柜：也叫母线分断柜，是用来连接两段母线的设备(从母线到母线)，在单母线分段、双母线系统中常常要用到母线联络，以满足用户选择不同运行方式的要求或保证故障情况下有选择的切除负荷。

(4)PT柜：电压互感器柜，一般是直接装设到母线上，以检测母线电压和实现保护功能。

内部主要安装电压互感器PT、隔离刀、熔断器和避雷器等。

(5)隔离柜：是用来隔离两端母线用的或者是隔离受电设备与供电设备用的，它可以给运行人员提供一个可见的端点，以方便维护和检修作业。

由于隔离柜不具有分断、接通负荷电流的能力，所以在与其配合的断路器闭合的情况下，不能够推拉隔离柜的手车。

在一般的应用中，都需要设置断路器辅助接点与隔离手车的联锁，防止运行人员的误操作。

(6)电容器柜：也叫补偿柜，是用来作改善电网的功率因数用的，或者说作无功补偿，主要的器件就是并联在一起的成组的电容器组、投切控制回路和熔断器等保护用电器。

一般与进线柜并列安装，可以一台或多台电容器柜并列运行。

电容器柜从电网上断开后，由于电容器组需要一段时间来完成放电的过程，所以不能直接用手触摸柜内的元器件，尤其是电容器组;在断电后的一定时间内(根据电容器组的容量大小而定，如：1分钟)，不允许重新合闸，以免产生过电压损坏电容器。

（一）高压开关知识1．相关的术语⑴“三按”生产——按设计图纸、按工艺文件、按技术标准进行生产。

⑵电压——两点之间的电位差。

（符号U，单位V、kV）⑶电流——自由电子在导体中的流动。

（符号I，单位A、kA）（导体中的自由电子在电场力的作用下，作有规则的定向运动。

）⑷电阻——电流在导体中流动时所受到的阻力。

（符号R，单位Ω，R= ）⑸频率——这里所说的频率是指交流电每秒钟变化的周期数（即周波数）（符号f，单位Hz）。

⑹工频——交流电公共供电的频率。

（中国为50Hz）⑺交流电——电压和电流的方向大小均按一定规律随时间而变化的。

（符号∽、AC）⑻直流电——电流的大小和方向都不随时间而变化。

（符号—、DC）⑼电功——电流所作的功。

（符号A，单位J或kwh）A= UIt = I2Rt（J）（1kwh = 3.6MJ——兆焦）⑽电功率——电流在单位时间内所作的功。

（符号P，单位W、kW）⑾负荷（负载）——用来作功的器件。

（如电动机、家用电器、电灯等）⑿短路——两根（或三相的三根）电源导线不经过负载而直接相互接通，就叫做短路。

（一旦发生短路，就会出现很大很大的电流）2．高压开关简介⑴什么是高压开关？它们在电路中起什么作用？凡用在额定电压3kV以上（旧标准中定为1kV以上）电路中，主要起开断和关合作用的电器，统称为高压开关电器。

它们在电路中主要起控制和保护作用。

⑵高压开关有哪些？主要有断路器、负荷开关（及其组合电器）、隔离开关、接地开关、接触器（及其组合电器）、重合器、分段器等。

⑶高压开关通电后以及在开断与关合时会有些什么现象？会出现发热、电动力、开合时出现电弧、电接触、电磨损等现象。

⑷对高压开关的基本要求①要有可靠的绝缘性能（能承受规定的工作电压和短暂的过电压）；②在额定电流下长期运行，温升不超过标准规定；③能承受标准规定的动、热稳定电流，无损坏，无熔焊，操作可靠；④能可靠地开断和关合规定的短路电流（指具有开断、关合能力的产品）；⑤具有良好的机械性能；（满足机械特性要求，操作可靠，稳定性好，机械寿命长。

第一章高压开关柜概述一、基本概念1．开关柜(又称成套开关或成套配电装置）：它是以断路器为主的电气设备;是指生产厂家根据电气一次主接线图的要求，将有关的高低压电器（包括控制电器、保护电器、测量电器）以及母线、载流导体、绝缘子等装配在封闭的或敞开的金属柜体内，作为电力系统中接受和分配电能的装置。

2．高压开关设备:主要用于发电、输电、配电和电能转换的高压开关以及和控制、测量、保护装置、电气联结(母线)、外壳、支持件等组成的总称。

3.开关柜防护要求中的“五防”:防止误分误合断路器、防止带电分合隔离开关、防止带电合接地开关、防止带接地分合断路器、防止误入带电间隔。

4.母排位置相序对应关系：表１-15．防护等级:外壳、隔板及其他部分防止人体接近带电部分和触及运动部件以及防止外部物体侵入内部设备的保护程度。

表1-2二、开关柜的主要特点：１.有一、二次方案,这是开关柜具体的功能标志,包括电能汇集、分配、计量和保护功能电气线路。

一个开关柜有一个确定的主回路（一次回路)方案和一个辅助回路(二次回路)方案,当一个开关柜的主方案不能实现时可以用几个单元方案来组合而成。

2.开关柜具有一定的操作程序及机械或电气联锁机构,实践证明: 无“五防”功能或“五防功能不全”是造成电力事故的主要原因。

3.具有接地的金属外壳，其外壳有支承和防护作用．因此要求它应具有足够的机械强度和刚度，保证装置的稳固性,当柜内产生故障时,不会出现变形,折断等外部效应。

同时也可以防止人体接近带电部分和触及运动部件，防止外界因素对内部设施的影响;以及防止设备受到意外的冲击。

４.具有抑制内部故障的功能, “内部故障”是指开关柜内部电弧短路引起的故障,一旦发生内部故障要求把电弧故障限制在隔室以内。

三、高压开关柜正常使用条件：1.环境温度:周围空气温度不超过4０℃(上限），一般地区为－5℃(下限)，严寒地区可以为-15℃。

环境温度过高,金属的导电率会减低，电阻增加,表面氧化作用加剧；另一方面，过高的温度,也会使柜内的绝缘件的寿命大大缩短,绝缘强度下降.反之,环境温度过低,在绝缘件中会产生内应力,最终会导致绝缘件的破坏。

开关面板的分类及功能介绍-回复开关面板是用于控制和管理电力系统中电流的流通和分配的重要设备。

根据其使用环境和功能特点的不同，可以将开关面板分为不同的分类。

本文将详细介绍开关面板的分类及其功能。

一、按照使用环境分类：1. 住宅用开关面板：这种类型的开关面板主要应用于住宅和小型商业建筑中。

它由一个或多个开关模块组成，用于控制灯光、插座和电器设备等。

通常，这些开关面板会被安装在墙壁上或者面板内。

2. 工业用开关面板：工业用开关面板用于大型工业设备和机器的电气控制。

这些面板通常具有更高的负载能力和更强的耐久性，以适应恶劣的工作环境。

工业用开关面板可以多样化，可以是单开关或者是复杂的控制系统，如PLC（可编程逻辑控制）。

3. 农业用开关面板：农业用开关面板主要应用于农业生产过程中的灌溉、通风、喂料和养殖等领域。

这些面板通常需要具备防水、防尘和抗腐蚀的特性，以适应农业场地的特殊环境要求。

4. 商业用开关面板：商业用开关面板主要应用于大型商业建筑和办公室等场所，用于控制空调、照明和电源设备等。

这些面板通常需要具备多功能控制和可远程监控的特点，以满足商业场所对节能、安全和便利性的要求。

二、按照功能分类：1. 基本开关面板：基本开关面板通常由单个或多个开关模块组成，用于控制灯光、插座和电器设备等。

这是最常见的类型，适用于住宅和小型商业建筑等场所。

基本开关面板的功能简单，操作方便，常见的有单开关、双开关和多开关等。

2. 定时开关面板：定时开关面板可以根据预设的时间来控制电器设备的开关。

例如，可以在特定时间自动开关照明设备，实现自动化管理和节能效果。

这种开关面板在住宅、商业建筑和公共场所等多种场合中被广泛使用。

3. 情景开关面板：情景开关面板允许用户通过一个按钮或者遥控器同时控制多个电器设备的开关状态。

它能够根据不同的场景需求进行预设，例如"回家"、"离家"、"就寝"，一键实现对不同设备的集中管理，提高智能化程度和生活便利性。

开关柜中断路器保护知识大讲解(总9页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除开关柜中断路器保护知识大讲解在开关柜的生产中会经常用到断路器。

断路器也是开关柜中不可缺少的主元器件之一。

它给开关柜和相关设备起着保护作用。

断路器保护主要包括:断路器失灵保护、自动重合闸、充电保护、死区保护、三相不一致保护和瞬时跟跳。

下面主要讨论3/2接线方式下的断路器保护。

一、断路器保护装置的配置一般在双母线、单母线接线方式中，输电线路保护要发跳闸命令时只跳线路本端的一个断路器，重合闸自然也只重合这一个断路器，所以重合闸按保护配置是合理的。

在3/2接线方式中把失灵保护、自动重合闸、三相不一致保护、死区保护和充电保护做在一个装置内，这个装置即称为断路器保护。

二、断路器失灵保护断路器失灵保护是指故障电气设备的继电保护动作发出跳闸命令而断路器拒动时，利用故障设备的保护动作信息与拒动断路器的电流信息构成对断路器失灵的判别，能够以较短的时限切除同一厂站内其他有关的断路器，使停电范围限制在最小，从而保证整个电网的稳定运行，避免造成发电机、变压器等故障元件的严重烧损和电网的崩溃瓦解事故。

一般在220kV及以上断路器上配置断路器失灵保护功能，部分重要的110kV断路器也会配置失灵功能。

以下详细分析：3/2接线方式下的断路器失灵保护。

如图1所示，在3/2接线方式下，如果在线路2发生短路，线路保护跳开5021和5022断路器。

假如5021断路器失灵，为了短路点的熄弧，5021断路器的失灵保护应将500kVⅠ母上所有的断路器（图中5011、5031断路器）都跳开。

图1 500kV变电站3/2接线方式简图如果在500kVⅠ母上发生短路，母线保护动作跳母线上所有断路器。

假如5021断路器失灵，5021断路器的失灵保护应将5022断路器跳开，并发远方跳闸命令跳线路2对侧的断路器。
