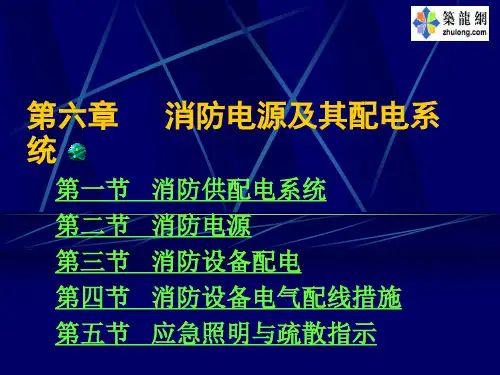

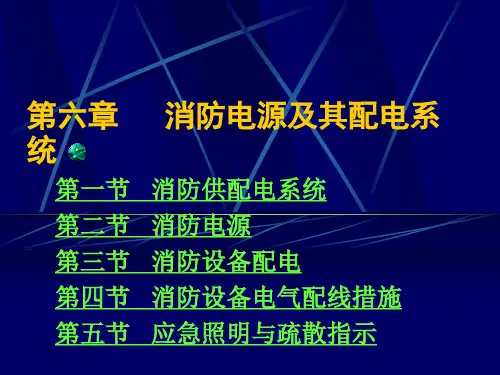

第六章 消防供配电系统

消防供配电系统xx年xx月xx日contents •消防供配电系统概述•消防供配电系统的工作原理•消防供配电系统的应用场景•消防供配电系统的优势与局限性•消防供配电系统的设计与建设•消防供配电系统的未来发展趋势目录01消防供配电系统概述定义消防供配电系统是指为消防设备、设施提供电源、分配电能的供电系统。

特点可靠性高、安全性好、经济实惠、维护方便。

定义与特点早期早期的消防供配电系统主要采用柴油发电机作为备用电源，但存在维护成本高、噪音大等缺点。

发展随着技术不断进步，目前市场上出现了多种新型的消防供配电系统，包括太阳能、风能等可再生能源供电系统，以及采用智能技术的集中控制型消防供配电系统等。

历史与发展类型按照能源类型，消防供配电系统可分为市电供电、柴油发电机供电和可再生能源供电三种类型。

组成消防供配电系统主要由电源、配电设备、输电线路和用电设备等组成。

其中，电源是消防供配电系统的核心，必须具备足够的容量和可靠性；配电设备则负责将电源的电能分配给各个用电设备；输电线路是连接电源与用电设备的桥梁，必须具备足够的电气性能和机械性能；用电设备则是消防供配电系统的最终端，必须根据其使用要求进行选择。

类型与组成02消防供配电系统的工作原理正常工作状态正常工作状态指在未发生火灾的情况下，消防供配电系统按照预先设定的电压和电流参数进行电力供应和分配。

在正常工作状态下，消防供配电系统需要满足各种设备的正常运行需求，包括消防报警系统、消防水系统、消防通风系统等。

正常工作状态下，消防供配电系统的可靠性、稳定性和安全性必须得到保证，以确保在火灾发生时能够及时、有效地发挥作用。

应急工作状态应急工作状态指在火灾发生的情况下，消防供配电系统进入紧急状态，提供可靠的电力供应和应急照明。

在应急工作状态下，消防供配电系统需要满足各种消防设备的紧急启动和运行需求，如消防泵、消防灭火系统、应急照明等。

应急工作状态下，消防供配电系统的响应时间、稳定性和可靠性直接关系到人员生命财产的安全，因此必须保证在紧急情况下能够迅速、准确地启动和运行。

消防供配电系统ppt汇报人：***xx年xx月xx日•介绍•消防供配电系统基本理论•消防供配电系统的关键组件•消防供配电系统的特性及要点目•工程实例•总结录01介绍主题消防供配电系统目的探讨消防供配电系统的组成、工作原理、性能特点、应用范围及优势主题和目的消防供配电系统的重要性提高建筑物的消防安全性能保障人身财产安全符合国家法律法规和规范标准要求报告的结构和内容消防供配电系统的概述和发展历程消防供配电系统的性能特点和应用范围结论和建议报告分为以下几部分消防供配电系统的组成和工作原理消防供配电系统的优势和未来发展趋势010*********02消防供配电系统基本理论定义消防供配电系统是指为消防设备、设施提供电源、分配电能的电气系统，保证在火灾发生时能够提供稳定的电力供应，确保消防设备的正常运行。

组成消防供配电系统一般由电源、配电线路、控制设备和保护设备等组成，其中电源包括市电和备用电源，配电线路负责将电源的电能传输到消防设备，控制设备和保护设备则起到控制和保护作用。

消防供配电系统的定义和组成•工作原理：消防供配电系统在正常工作时，市电通过电源开关和断路器向各个消防设备供电，同时备用电源处于备用状态。

当发生火灾时，消防设备的启动信号会反馈到控制设备，控制设备切断市电，接通备用电源，确保消防设备的正常运行。

消防供配电系统的工作原理•分类：根据不同的标准，消防供配电系统可分为不同的类型，如按照电源数量可以分为单电源和双电源系统，按照电源性质可以分为直流电源和交流电源系统，按照使用场所可以分为室内和室外系统等。

03消防供配电系统的关键组件消防电源电源设备应满足稳定、可靠、耐用的要求，并应符合国家现行有关标准和规范的规定。

电源设备的容量应留有发展余地，并应考虑电源设备的经济性。

电源设备应具有主电源和应急电源自动切换装置。

消防配电设备消防配电设备应满足消防用电设备用电的要求，并应符合国家现行有关标准和规范的规定。

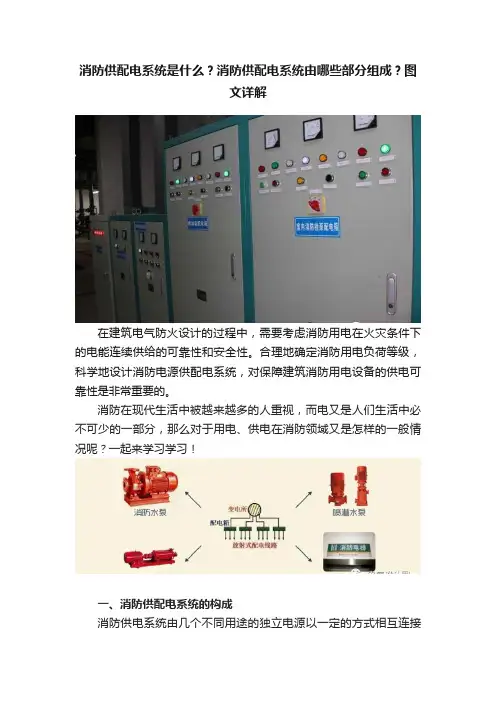

消防供配电系统是什么？消防供配电系统由哪些部分组成？图文详解在建筑电气防火设计的过程中，需要考虑消防用电在火灾条件下的电能连续供给的可靠性和安全性。

合理地确定消防用电负荷等级，科学地设计消防电源供配电系统，对保障建筑消防用电设备的供电可靠性是非常重要的。

消防在现代生活中被越来越多的人重视，而电又是人们生活中必不可少的一部分，那么对于用电、供电在消防领域又是怎样的一般情况呢？一起来学习学习！一、消防供配电系统的构成消防供电系统由几个不同用途的独立电源以一定的方式相互连接起来构成一个电力网络进行供电，这样可以提高供电的可靠性和经济性。

一般可按照其供电范围和时间把系统中的电源分为主电源和应急电源两类。

主电源指电力系统电源，应急电源可由自备柴油发电机组或蓄电池组担任。

对于停电时间要求特别严格的用电设备，可采用不停电电源（UPS）进行供电。

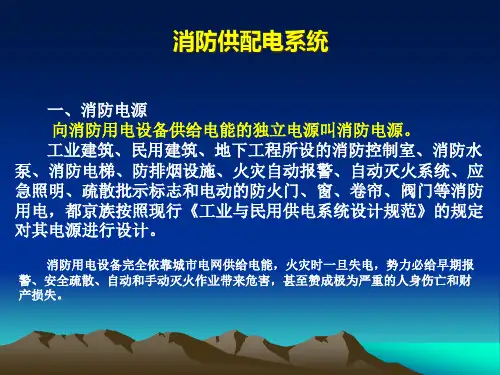

各电源示例图1—双回路电源；2—高压切换开关；3—低压变配电装置；4—柴油机；5—交流发电机；6、10—应急电源切换开关；7—充电装置；8—蓄电池；9—逆变器；11—消防动力设备（消防泵、消防电梯等）；12—应急事故照明与疏散指示标志；13——般动力照明电源向消防用电设备供给电能的独立电源叫消防电源。

现代建筑中应用电能的消防设备有两大类，一类是为建筑提供照明、动力，即电力（强电）设备；另一类是传递信息和控制信号，即电子（弱电）设备。

这两类设备按需要组合成若干功能性子系统，如：消防控制室、消防水泵、消防电梯、防排烟设施、火灾自动报警、消防联动控制、自动灭火、应急照明、疏散指示标志和电动的防火墙、门、窗、卷帘、阀门等，从而构成完备的、功能复杂的建筑消防电气系统。

消防用电设备是用以保障人身和财产安全的设备，要求其供电电源必须安全可靠。

不仅要求在正常情况下、而且当电网停电或发生火灾断电等种种特殊情况时，都能够为各种消防用电设备提供充足可靠的电能，确保消防设备正常运转、发挥应有的作用。

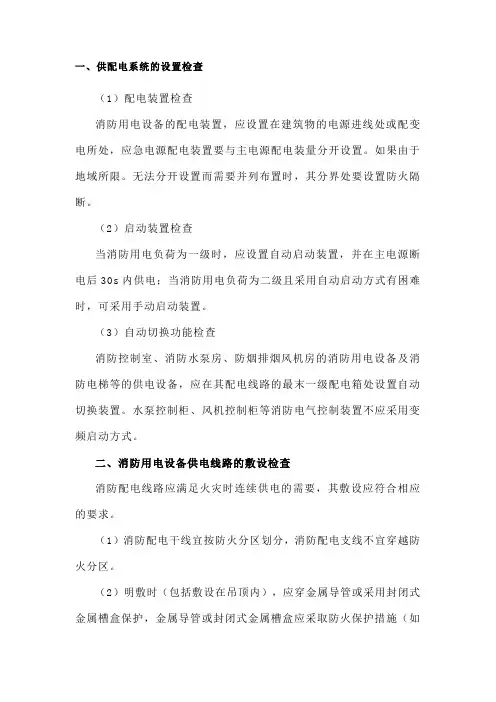

一、供配电系统的设置检查（1）配电装置检查消防用电设备的配电装置，应设置在建筑物的电源进线处或配变电所处，应急电源配电装置要与主电源配电装量分开设置。

如果由于地域所限。

无法分开设置而需要并列布置时，其分界处要设置防火隔断。

（2）启动装置检查当消防用电负荷为一级时，应设置自动启动装置，并在主电源断电后30s内供电；当消防用电负荷为二级且采用自动启动方式有困难时，可采用手动启动装置。

（3）自动切换功能检查消防控制室、消防水泵房、防烟排烟风机房的消防用电设备及消防电梯等的供电设备，应在其配电线路的最末一级配电箱处设置自动切换装置。

水泵控制柜、风机控制柜等消防电气控制装置不应采用变频启动方式。

二、消防用电设备供电线路的敷设检查消防配电线路应满足火灾时连续供电的需要，其敷设应符合相应的要求。

（1）消防配电干线宜按防火分区划分，消防配电支线不宜穿越防火分区。

（2）明敷时（包括敷设在吊顶内），应穿金属导管或采用封闭式金属槽盒保护，金属导管或封闭式金属槽盒应采取防火保护措施（如包覆防火材料或涂刷防火涂料）；当采用阻燃或耐火电缆并敷设在电缆井、沟内时，可不穿金属导管或采用封闭式金属槽盒保护；当采用矿物绝缘类不燃性电缆时，可直接明敷。

（3）暗敷时，应穿管并应敷设在不燃性结构内且保护层厚度不应小于30mm。

（4）消防配电线路宜与其他配电线路分开敷设在不同的电缆井、沟内；确有困难需敷设在同一电缆井、沟内时，应分别布置在电缆井、沟的两侧，且消防配电线路应采用矿物绝缘类不燃性电缆。

三、消防用电设备供电线路防火封堵检查（一）防火封堵部位检查消防用电设备供电线路在电缆隧道、电缆桥架、电缆竖井、封闭式母线、槽盒安装等处时，在下列情况下应采取防火封堵措施∶（1）穿越不同的防火分区。

（2）沿竖井垂直敷设穿越楼板处。

（3）管线进出竖井处。

（4）电缆隧道、电缆沟、电缆间的隔墙处。

（5）穿越建筑物的外墙处。

（6）至建筑物的入口处，至配电间、控制室的沟道入口处。

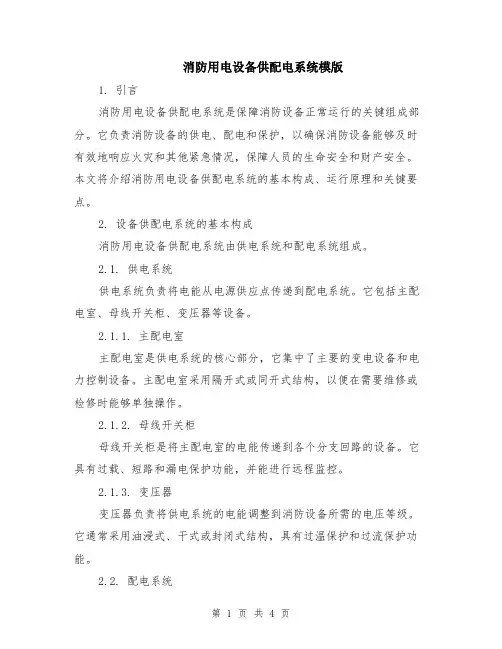

消防用电设备供配电系统模版1. 引言消防用电设备供配电系统是保障消防设备正常运行的关键组成部分。

它负责消防设备的供电、配电和保护，以确保消防设备能够及时有效地响应火灾和其他紧急情况，保障人员的生命安全和财产安全。

本文将介绍消防用电设备供配电系统的基本构成、运行原理和关键要点。

2. 设备供配电系统的基本构成消防用电设备供配电系统由供电系统和配电系统组成。

2.1. 供电系统供电系统负责将电能从电源供应点传递到配电系统。

它包括主配电室、母线开关柜、变压器等设备。

2.1.1. 主配电室主配电室是供电系统的核心部分，它集中了主要的变电设备和电力控制设备。

主配电室采用隔开式或同开式结构，以便在需要维修或检修时能够单独操作。

2.1.2. 母线开关柜母线开关柜是将主配电室的电能传递到各个分支回路的设备。

它具有过载、短路和漏电保护功能，并能进行远程监控。

2.1.3. 变压器变压器负责将供电系统的电能调整到消防设备所需的电压等级。

它通常采用油浸式、干式或封闭式结构，具有过温保护和过流保护功能。

2.2. 配电系统配电系统将供电系统提供的电能分配到各个消防设备。

它由配电箱、线路保护装置、线路接触器等组成。

2.2.1. 配电箱配电箱是配电系统的主要组成部分，负责将电能从主配电室分配到各个用电设备。

它具有过载和短路保护功能，并能检测线路故障。

2.2.2. 线路保护装置线路保护装置用于保护配电系统中的线路免受过载和短路的影响。

它通常采用熔断器或空气开关，具有快速断路和可靠保护的特点。

2.2.3. 线路接触器线路接触器用于控制配电系统中的线路开关，实现远程操作和控制。

它具有远程控制、光电隔离和手动操作功能。

3. 设备供配电系统的运行原理设备供配电系统的运行原理是按照一定的电能传送和分配路径，将电能从电源供应点传递到消防设备，以满足其正常运行所需的电能。

3.1. 电能传送路径电能从电源供应点传送到消防设备的路径包括主配电室、母线开关柜、变压器和配电箱等。
