消防供配电系统

消防供配电系统xx年xx月xx日contents •消防供配电系统概述•消防供配电系统的工作原理•消防供配电系统的应用场景•消防供配电系统的优势与局限性•消防供配电系统的设计与建设•消防供配电系统的未来发展趋势目录01消防供配电系统概述定义消防供配电系统是指为消防设备、设施提供电源、分配电能的供电系统。

特点可靠性高、安全性好、经济实惠、维护方便。

定义与特点早期早期的消防供配电系统主要采用柴油发电机作为备用电源，但存在维护成本高、噪音大等缺点。

发展随着技术不断进步，目前市场上出现了多种新型的消防供配电系统，包括太阳能、风能等可再生能源供电系统，以及采用智能技术的集中控制型消防供配电系统等。

历史与发展类型按照能源类型，消防供配电系统可分为市电供电、柴油发电机供电和可再生能源供电三种类型。

组成消防供配电系统主要由电源、配电设备、输电线路和用电设备等组成。

其中，电源是消防供配电系统的核心，必须具备足够的容量和可靠性；配电设备则负责将电源的电能分配给各个用电设备；输电线路是连接电源与用电设备的桥梁，必须具备足够的电气性能和机械性能；用电设备则是消防供配电系统的最终端，必须根据其使用要求进行选择。

类型与组成02消防供配电系统的工作原理正常工作状态正常工作状态指在未发生火灾的情况下，消防供配电系统按照预先设定的电压和电流参数进行电力供应和分配。

在正常工作状态下，消防供配电系统需要满足各种设备的正常运行需求，包括消防报警系统、消防水系统、消防通风系统等。

正常工作状态下，消防供配电系统的可靠性、稳定性和安全性必须得到保证，以确保在火灾发生时能够及时、有效地发挥作用。

应急工作状态应急工作状态指在火灾发生的情况下，消防供配电系统进入紧急状态，提供可靠的电力供应和应急照明。

在应急工作状态下，消防供配电系统需要满足各种消防设备的紧急启动和运行需求，如消防泵、消防灭火系统、应急照明等。

应急工作状态下，消防供配电系统的响应时间、稳定性和可靠性直接关系到人员生命财产的安全，因此必须保证在紧急情况下能够迅速、准确地启动和运行。

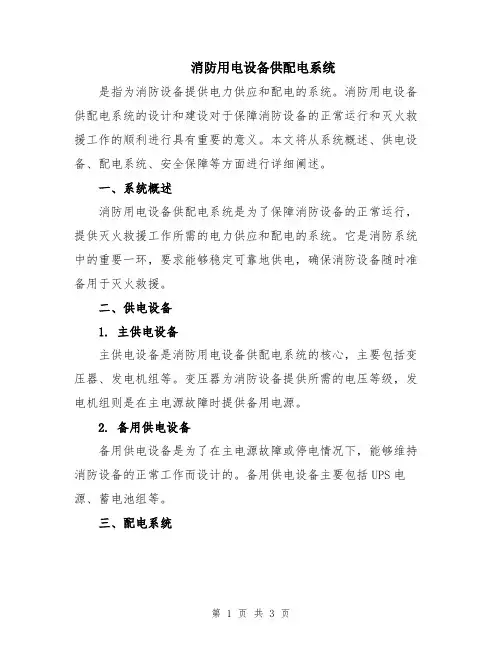

消防用电设备供配电系统是指为消防设备提供电力供应和配电的系统。

消防用电设备供配电系统的设计和建设对于保障消防设备的正常运行和灭火救援工作的顺利进行具有重要的意义。

本文将从系统概述、供电设备、配电系统、安全保障等方面进行详细阐述。

一、系统概述消防用电设备供配电系统是为了保障消防设备的正常运行，提供灭火救援工作所需的电力供应和配电的系统。

它是消防系统中的重要一环，要求能够稳定可靠地供电，确保消防设备随时准备用于灭火救援。

二、供电设备1. 主供电设备主供电设备是消防用电设备供配电系统的核心，主要包括变压器、发电机组等。

变压器为消防设备提供所需的电压等级，发电机组则是在主电源故障时提供备用电源。

2. 备用供电设备备用供电设备是为了在主电源故障或停电情况下，能够维持消防设备的正常工作而设计的。

备用供电设备主要包括UPS电源、蓄电池组等。

三、配电系统消防用电设备供配电系统的配电系统需要能够确保电力稳定地传输到消防设备上，保障其正常工作。

配电系统主要包括配电柜、电缆线路、电气保护等。

1. 配电柜配电柜是将电能分配到消防设备的关键设备之一。

它能够将电能按照不同的回路和用电设备进行分配，并设置断路器、保险丝等电气保护装置，保证消防设备供电的安全可靠。

2. 电缆线路电缆线路是将电能从配电柜传输到消防设备的媒介，需要根据供电距离和消防设备的功率需求选择合适的电缆规格。

电缆线路的敷设要符合安全规范，避免火灾和触电等安全隐患。

3. 电气保护电气保护是配电系统中的重要环节，它能够在电力故障或设备故障时，及时切断电源，避免设备受损或火灾发生。

常见的电气保护装置有断路器、保险丝以及过载保护器等。

四、安全保障为了确保消防用电设备供配电系统的安全可靠，并防止意外事故的发生，需要采取一系列的安全保障措施。

1. 系统可靠性检测定期对消防用电设备供配电系统进行可靠性检测，包括对主供电设备和备用供电设备的运行状态进行监测，确保其正常工作。

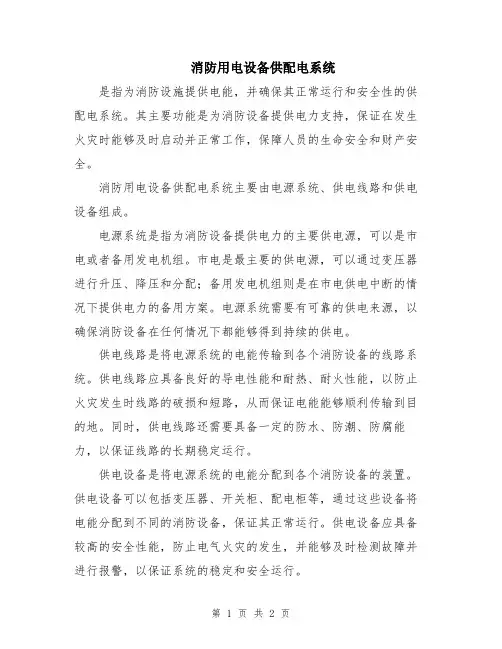

消防用电设备供配电系统是指为消防设施提供电能，并确保其正常运行和安全性的供配电系统。

其主要功能是为消防设备提供电力支持，保证在发生火灾时能够及时启动并正常工作，保障人员的生命安全和财产安全。

消防用电设备供配电系统主要由电源系统、供电线路和供电设备组成。

电源系统是指为消防设备提供电力的主要供电源，可以是市电或者备用发电机组。

市电是最主要的供电源，可以通过变压器进行升压、降压和分配；备用发电机组则是在市电供电中断的情况下提供电力的备用方案。

电源系统需要有可靠的供电来源，以确保消防设备在任何情况下都能够得到持续的供电。

供电线路是将电源系统的电能传输到各个消防设备的线路系统。

供电线路应具备良好的导电性能和耐热、耐火性能，以防止火灾发生时线路的破损和短路，从而保证电能能够顺利传输到目的地。

同时，供电线路还需要具备一定的防水、防潮、防腐能力，以保证线路的长期稳定运行。

供电设备是将电源系统的电能分配到各个消防设备的装置。

供电设备可以包括变压器、开关柜、配电柜等，通过这些设备将电能分配到不同的消防设备，保证其正常运行。

供电设备应具备较高的安全性能，防止电气火灾的发生，并能够及时检测故障并进行报警，以保证系统的稳定和安全运行。

在消防用电设备供配电系统的设计和运行过程中，需要遵循以下几个原则：1. 可靠性原则：供电系统应具备高度可靠性，确保在火灾发生时能够持续供电，防止因供电系统故障而导致消防设备无法正常启动。

2. 安全性原则：供电系统应具备良好的安全性能，能够有效地防止电气火灾的发生，并能够及时检测故障并进行报警。

3. 经济性原则：供电系统的设计和运行应具备较高的经济性，尽量减少能耗，并合理利用市电和备用发电机组之间的切换，降低供电成本。

4. 灵活性原则：供电系统应具备较高的灵活性，能够适应不同消防设备的需求，并能够根据不同的情况进行调整和扩展，以满足消防设备的运行要求。

总之，消防用电设备供配电系统是保障消防设备正常运行的重要组成部分，其设计和运行需要遵循可靠性、安全性、经济性和灵活性原则，以确保人员的生命安全和财产安全。

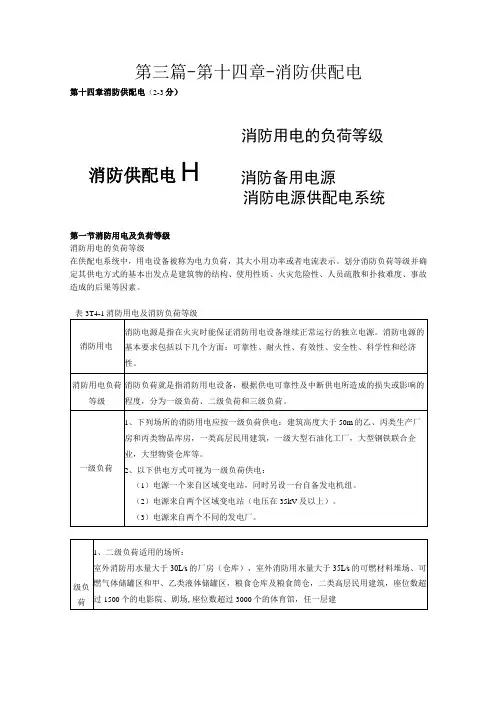

第三篇-第十四章-消防供配电第十四章消防供配电（2-3分）消防用电的负荷等级消防供配电H消防备用电源消防电源供配电系统第一节消防用电及负荷等级消防用电的负荷等级在供配电系统中，用电设备被称为电力负荷，其大小用功率或者电流表示。

划分消防负荷等级并确定其供电方式的基本出发点是建筑物的结构、使用性质、火灾危险性、人员疏散和扑救难度、事故造成的后果等因素。

【例2020年-真题单选】关于一类高层民用建筑消防用电负荷供电的说法,正确的是（）。

A.消防用电负荷可采用1个IIOkV变电所的专用回路和自备燃油发电机组B.消防用电负荷可由1个UOkV变电所的两个专用架空线路供电C.消防用电负荷采用自备燃油发电机组供电时，发电机组与市电并列运行D.消防用电负荷的2个电源应能分别满足消防用电负荷50灿勺供电要求网校答案：A网校解析：参《建筑设计防火规范》10.1.1下列建筑物的消防用电应按一级负荷供电：2、一类高层民用建筑。

具备下列条件之一的供电，可视为一级负荷：1）电源来自两个不同发电厂。

2）电源来自两个区域变电站（电压一般在35kV及以上）。

3）电源来自一个区域变电站，另一个设置自备发电设备。

【例2018年-真题单选】消防用电负荷按供电可靠性及中断供电所造成的损失或影响程度分为一级负荷、二级负荷和三级负荷。

下列供电方式中，不属于一级负荷的是()。

A.来自两个不同发电厂的电源B.来自同一变电站的两个6kV回路C.来自两个35kV的区域变电站的电源D.来自一个区域变电站和一台柴油发电机的电源网校答案：B网校解析：以下供电方式可视为一级负荷供电：电源一个来自区域变电站，同时另设一台自备发电机组；电源来自两个区域变电站(电压在35kV及以上)；电源来自两个不同的发电厂。

第二节消防电源供配电系统一、消防用电设备的配电方式(一)消防负荷的电源设计消防电源要在变压器的低压出线端设置单独的主断路器,不能与非消防负荷共用同一路进线断路器和同一低压母线段。

消防电源供配电系统消防电源供配电系统是为了确保火灾事件发生时建筑物内相关设备系统的正常运行而设立的电力设施。

消防电源供配电系统应具备防火、灭火、保障、自动化等多种功能，并应满足电气安全等国家标准和行业标准。

系统组成消防电源供配电系统通常由市电源、消防发电机组、UPS蓄电池组、消防电气保护设备组成。

1.市电源：指供电公司的交流电源；2.消防发电机组：主要作为备用电源，当市电停电时，消防发电机组会自动启动，为消防设备供电；3.UPS蓄电池组：其作用是在市电、消防发电机组停电后，向发电机提供电力；4.消防电气保护设备：主要包括断路器、漏电保护器等电器。

标准要求消防电源供配电系统应符合以下标准要求：1.国家建筑法规，消防部门规定的消防设施规范；2.GB50058-2014《建筑电气设计规范》的规定；3.GB50171-2016《建筑消防设计规范》的规定系统特点消防电源供配电系统具有以下几个特点：1.系统必须保证持续供电，避免因电力故障导致消防设备瘫痪造成的二次灾害；2.系统必须高效、快速响应，消防设备需要马上投入使用，切勿因系统反应过慢导致设备开启时间延迟；3.设备的可靠性要求较高，对设备的总体功能可靠性、故障率、维修性等方面都要有严格的要求；系统应用消防电源供配电系统应用于以下场合：1.工业设备房：如仓库，加油站，制药厂等；2.商业场所：如超市，写字楼，体育馆等；3.公共场所：如医院，学校，地铁站等；4.居民住宅：如高层公寓，别墅等。

系统维护对于消防电源供配电系统的维护是非常重要的，这些系统在投入使用后应定期进行维护，以保证它们的长期稳定运行。

正确的系统维护可以延长其使用寿命，提高系统运行效率。

系统维护的主要内容：1.定期检查市电、发电机组、UPS蓄电池组、消防电气保护设备各项指示灯是否正常；2.逐一检查电源线路、开关插座、机柜内组件、接地线路等，如发现破损、焊接不良等现象，要及时更换或修理；3.消防电源供配电系统的设备维护除了要依据设备的使用寿命，还要根据设备的使用环境，进行定期维护，预防隐患事故的发生。

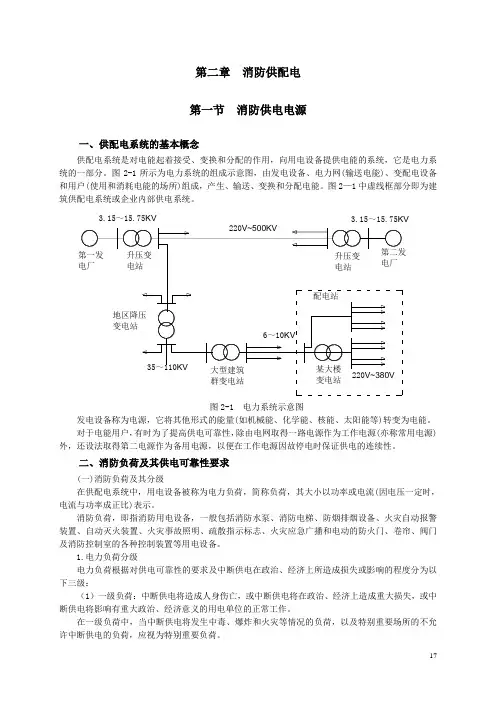

第二章 消防供配电第一节 消防供电电源一、供配电系统的基本概念供配电系统是对电能起着接受、变换和分配的作用，向用电设备提供电能的系统，它是电力系统的一部分。

图2-1所示为电力系统的组成示意图，由发电设备、电力网(输送电能)、变配电设备和用户(使用和消耗电能的场所)组成，产生、输送、变换和分配电能。

图2—1中虚线框部分即为建筑供配电系统或企业内部供电系统。

3.15～15.75KV3.15～15.75KV群变电站变电站图2-1 电力系统示意图发电设备称为电源，它将其他形式的能量(如机械能、化学能、核能、太阳能等)转变为电能。

对于电能用户，有时为了提高供电可靠性，除由电网取得一路电源作为工作电源(亦称常用电源)外，还设法取得第二电源作为备用电源，以便在工作电源因故停电时保证供电的连续性。

二、消防负荷及其供电可靠性要求(一)消防负荷及其分级在供配电系统中，用电设备被称为电力负荷，简称负荷，其大小以功率或电流(因电压一定时，电流与功率成正比)表示。

消防负荷，即指消防用电设备，一般包括消防水泵、消防电梯、防烟排烟设备、火灾自动报警装置、自动灭火装置、火灾事故照明、疏散指示标志、火灾应急广播和电动的防火门、卷帘、阀门及消防控制室的各种控制装置等用电设备。

1.电力负荷分级电力负荷根据对供电可靠性的要求及中断供电在政治、经济上所造成损失或影响的程度分为以下三级：（1）一级负荷：中断供电将造成人身伤亡，或中断供电将在政治、经济上造成重大损失，或中断供电将影响有重大政治、经济意义的用电单位的正常工作。

在一级负荷中，当中断供电将发生中毒、爆炸和火灾等情况的负荷，以及特别重要场所的不允许中断供电的负荷，应视为特别重要负荷。

（2）二级负荷：中断供电将在政治、经济上造成较大损失，或中断供电将影响重要用电单位的正常工作。

（3）三级负荷：不属于一级和二级负荷者。

2.消防负荷分级（1）对于适用于《高层民用建筑设计防火规范》的高层建筑，其消防负荷的负荷等级为：一类建筑为一级负荷，二类建筑为二级负荷。

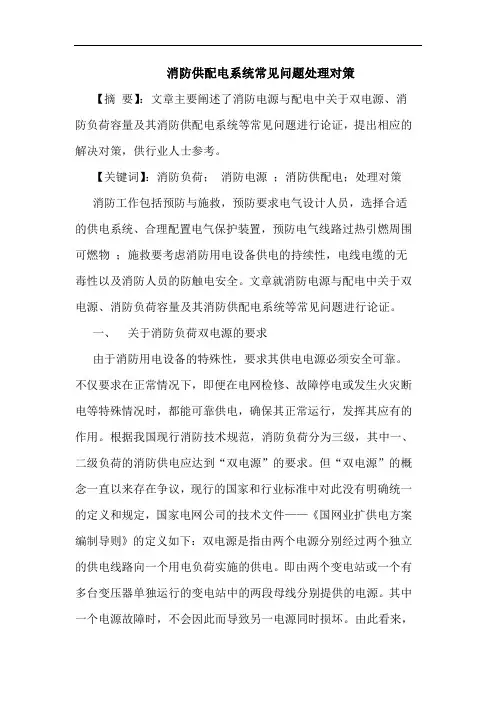

消防供配电系统常见问题处理对策【摘要】：文章主要阐述了消防电源与配电中关于双电源、消防负荷容量及其消防供配电系统等常见问题进行论证，提出相应的解决对策，供行业人士参考。

【关键词】：消防负荷；消防电源；消防供配电；处理对策消防工作包括预防与施救，预防要求电气设计人员，选择合适的供电系统、合理配置电气保护装置，预防电气线路过热引燃周围可燃物；施救要考虑消防用电设备供电的持续性，电线电缆的无毒性以及消防人员的防触电安全。

文章就消防电源与配电中关于双电源、消防负荷容量及其消防供配电系统等常见问题进行论证。

一、关于消防负荷双电源的要求由于消防用电设备的特殊性，要求其供电电源必须安全可靠。

不仅要求在正常情况下，即便在电网检修、故障停电或发生火灾断电等特殊情况时，都能可靠供电，确保其正常运行，发挥其应有的作用。

根据我国现行消防技术规范，消防负荷分为三级，其中一、二级负荷的消防供电应达到“双电源”的要求。

但“双电源”的概念一直以来存在争议，现行的国家和行业标准中对此没有明确统一的定义和规定，国家电网公司的技术文件——《国网业扩供电方案编制导则》的定义如下：双电源是指由两个电源分别经过两个独立的供电线路向一个用电负荷实施的供电。

即由两个变电站或一个有多台变压器单独运行的变电站中的两段母线分别提供的电源。

其中一个电源故障时，不会因此而导致另一电源同时损坏。

由此看来，电力部门给出“双电源”的定义和特征，与消防规范有不同之处，也有共同点。

“两个变电站”是指其电源是不接在同一输电线路上的两个变电站。

“两段母线”是指同一座变电站的两个（多个）电源分别供两台（多台）变压器，而变压器是分列运行的两段母线。

特别值得指出的是这里所说的变电站指的是国家电网的市网（公共）变电站。

建筑物内或小区内的变电站（或称之为配电站）是用户变电站。

从我国大多数中小城市的电网建设现状来看，要满足消防规范中双电源为独立电源的要求，很难实现。

尽管从严格意义上讲，电力部门对双电源的定义要低于消防技术规范的要求，但与规范的目标是一致的，即其中一个电源故障时，不会因此而导致另一电源同时损坏。
