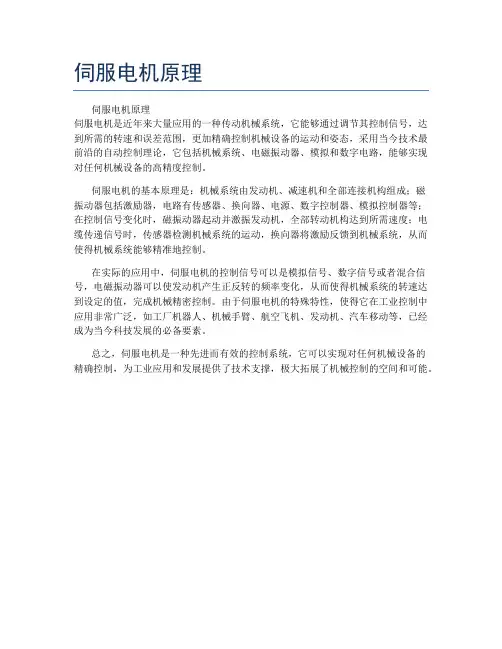

伺服电机是近年来大量应用的一种传动机械系统，它能够通过调节其控制信号，达到所需的转速和误差范围，更加精确控制机械设备的运动和姿态，采用当今技术最前沿的自动控制理论，它包括机械系统、电磁振动器、模拟和数字电路，能够实现对任何机械设备的高精度控制。

伺服电机的基本原理是：机械系统由发动机、减速机和全部连接机构组成；磁
振动器包括激励器，电路有传感器、换向器、电源、数字控制器、模拟控制器等；在控制信号变化时，磁振动器起动并激振发动机，全部转动机构达到所需速度；电缆传递信号时，传感器检测机械系统的运动，换向器将激励反馈到机械系统，从而使得机械系统能够精准地控制。

在实际的应用中，伺服电机的控制信号可以是模拟信号、数字信号或者混合信号，电磁振动器可以使发动机产生正反转的频率变化，从而使得机械系统的转速达到设定的值，完成机械精密控制。

由于伺服电机的特殊特性，使得它在工业控制中应用非常广泛，如工厂机器人、机械手臂、航空飞机、发动机、汽车移动等，已经成为当今科技发展的必备要素。

总之，伺服电机是一种先进而有效的控制系统，它可以实现对任何机械设备的
精确控制，为工业应用和发展提供了技术支撑，极大拓展了机械控制的空间和可能。

伺服电机的工作原理图解伺服电机是一种精密控制系统中常用的电机类型，它具有高精度、高灵敏度和快速响应的特点。

本文将从伺服电机的工作原理入手，图解其内部结构和工作过程，帮助读者更加直观地理解伺服电机的工作原理。

1. 伺服电机的基本构成伺服电机由电动机、编码器、控制器和传感器等组成，其中电动机负责转动，编码器用于反馈位置信息，控制器根据编码器信号控制电动机的运动，传感器用于监测系统中的其他参数。

2. 伺服电机的工作原理2.1 位置控制伺服电机的位置控制是通过编码器实现的。

编码器安装在电机轴上，实时测量电机的旋转角度，并将该信息反馈给控制器。

控制器根据编码器的反馈信息和设定的目标位置值计算出误差信号，再通过控制电机的转速和方向，使电机旋转到目标位置。

2.2 速度控制伺服电机的速度控制是通过控制电机的转速来实现的。

控制器根据编码器反馈的速度信息和设定的目标速度值计算出误差信号，再通过调节电机的输入电压和电流来控制电机的转速，使其达到目标速度。

2.3 力矩控制伺服电机的力矩控制是通过控制电机的输出力矩来实现的。

控制器根据编码器反馈的力矩信息和设定的目标力矩值计算出误差信号，再通过调节电机的电流和磁场来控制电机的输出力矩，使其达到目标值。

3. 伺服电机的工作过程图解伺服电机的工作过程伺服电机的工作过程1.控制器接收设定值和编码器反馈的位置、速度、力矩信息。

2.控制器计算误差信号并输出控制信号。

3.电机根据控制信号调节电流和磁场，实现位置、速度和力矩控制。

4. 总结伺服电机通过精密的控制系统实现了高精度的位置、速度和力矩控制。

掌握伺服电机的工作原理对于设计和应用具有重要意义，希望本文的图解能够帮助读者更好地理解伺服电机的工作原理和应用。

伺服电机是什么原理
伺服电机是一种能够准确控制运动位置、速度和加速度的电机。

它在工业自动
化领域应用广泛，常被用于需要精确控制的系统中。

伺服电机的原理主要包括结构、工作原理和控制方式三个方面。

1. 结构
伺服电机一般由电机本体、减速装置、编码器和控制器等部分组成。

其中，电
机本体是实现机械动力输出的核心部件，减速装置用于降低输出速度并增加输出扭矩，编码器用于反馈电机的位置信息，控制器负责接收指令并控制电机运动。

2. 工作原理
伺服电机的工作原理是通过编码器实时反馈电机位置信息，与控制器设定的目
标位置进行比较，然后控制电机输出的转矩和速度，使电机准确移动到目标位置。

控制器会根据编码器的反馈信号不断调整电机的控制算法，以实现精准控制。

3. 控制方式
伺服电机的控制方式一般包括位置控制、速度控制和扭矩控制。

位置控制是最
常见的控制方式，通过控制电机的位置来实现对运动的精确控制；速度控制是根据设定的速度值来控制电机的运动速度；扭矩控制则是控制电机的输出扭矩，在某些需要输出恒定扭矩的场合中应用广泛。

综上所述，伺服电机通过不断地接收编码器反馈信号并根据设定的控制算法，
实现对位置、速度和扭矩的精确控制，从而在工业自动化系统中发挥重要作用。

伺服电机工作原理伺服电机是一种能够生成旋转力矩的电动机，具有高精度、高可靠性和高性能等特点，广泛应用于工业控制领域。

其工作原理主要包括电机部分和控制部分两个方面。

1.电机部分的工作原理：伺服电机一般由电机本体、编码器和控制器三部分组成，其工作原理如下：(1)电机本体：伺服电机通常采用直流无刷电机或步进电机，其核心部分是由转子、定子和磁铁等组成。

电流通过转子上的线圈，产生的磁场与磁铁产生的磁场相互作用，使转子产生旋转力矩。

(2)编码器：伺服电机通常配备有高精度的编码器，用于测量电机转子的位置和速度。

编码器将信号传递给控制器，控制器根据编码器反馈的信息来调整电机的输出。

(3)控制器：控制器根据编码器反馈的信息，实时计算电机的位置偏差，并根据设定的目标位置来调整电机的输出，使其达到设定的位置、速度和力矩要求。

控制器通常采用闭环控制，利用PID控制算法来调节电机的输出。

2.控制部分的工作原理：伺服电机的控制部分主要包括驱动器和控制器两个方面，其工作原理如下：(1)驱动器：驱动器是将控制信号转换为电流或电压信号，用以驱动电机。

驱动器通常具有高功率放大器、电流/速度/位置闭环控制电路和电源供给等功能。

驱动器接收控制器发出的控制信号，并将其转换为电机的工作所需的电流或电压信号。

(2)控制器：控制器是伺服系统的核心部分，通常由嵌入式控制器、运算器和接口等组成。

控制器根据用户的输入和编码器的反馈信息，实时计算位置偏差，通过内部控制算法调整输出信号，以控制电机的运动。

控制器还可以实现参数设置、数据存储、通信和故障保护等功能。

综上所述，伺服电机的工作原理主要包括电机部分和控制部分两个方面。

电机部分通过电流与磁场的相互作用产生旋转力矩；编码器测量转子位置和速度，控制器根据编码器反馈信息实时调整电机输出；控制部分由驱动器将控制信号转换为电流或电压信号来驱动电机，控制器根据用户输入和编码器反馈信息实现闭环控制。

伺服电机凭借其高精度、高可靠性和高性能等特点，广泛应用于自动化控制领域。

伺服电机的工作原理伺服电机是一种常用的电动机，其工作原理是通过反馈控制系统来实现精确的位置控制。

它主要由电机本体、编码器、控制器和电源等部分组成。

下面将详细介绍伺服电机的工作原理。

1. 电机本体伺服电机通常采用直流电机或交流电机作为驱动源。

直流电机通常由电枢、永磁体和电刷等部分组成，通过电刷与电枢之间的摩擦与接触，实现电能转化为机械能。

交流电机则由定子和转子组成，通过交变磁场的作用，使转子产生旋转。

2. 编码器编码器是伺服电机的重要组成部分，用于实时反馈电机的位置信息。

编码器通常分为增量式编码器和绝对式编码器两种类型。

增量式编码器通过检测旋转角度的变化，输出脉冲信号，从而实现位置的判断。

绝对式编码器则可以直接读取到电机的具体位置，不需要通过计数器来计算。

3. 控制器控制器是伺服电机的核心部分，负责接收编码器反馈信号，并根据设定的目标位置进行控制。

控制器通常包括PID控制算法，用于调节电机的转速、位置和力矩等参数。

PID控制算法根据实际位置与目标位置之间的误差，通过比例、积分和微分三个参数来调节电机的输出信号，使其逐渐趋近目标位置。

4. 电源伺服电机通常需要稳定的直流电源来供电。

电源的稳定性对于伺服电机的工作非常重要，过高或过低的电压都会影响电机的性能。

因此，合适的电源选择和稳定性的保证对于伺服电机的正常工作至关重要。

伺服电机的工作原理可以简单总结为：控制器接收编码器反馈信号，计算出与目标位置之间的误差，并根据PID控制算法调节电机的输出信号，使其逐渐趋近目标位置。

通过不断的反馈和调节，伺服电机可以实现精确的位置控制。

需要注意的是，伺服电机的工作原理与具体的电机型号和控制器有关，上述介绍只是一个简单的概述。

在实际应用中，还需要根据具体的需求选择合适的伺服电机，并进行相应的参数配置和调试，以确保其正常工作。

总结起来，伺服电机是一种通过反馈控制系统实现精确位置控制的电机。

它由电机本体、编码器、控制器和电源等部分组成。

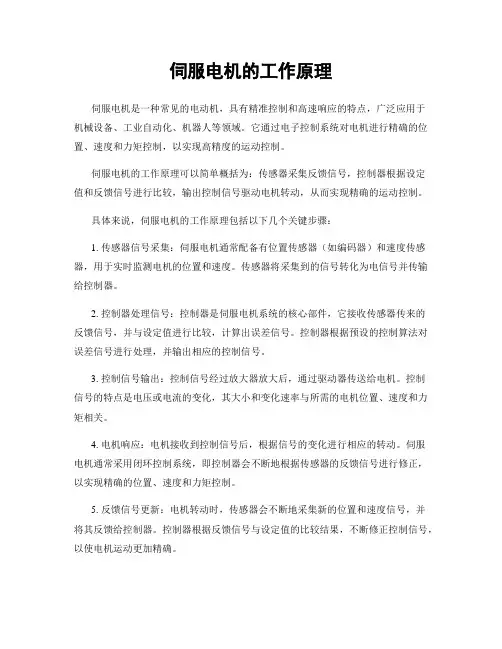

伺服电机的工作原理伺服电机是一种常见的电动机，具有精准控制和高速响应的特点，广泛应用于机械设备、工业自动化、机器人等领域。

它通过电子控制系统对电机进行精确的位置、速度和力矩控制，以实现高精度的运动控制。

伺服电机的工作原理可以简单概括为：传感器采集反馈信号，控制器根据设定值和反馈信号进行比较，输出控制信号驱动电机转动，从而实现精确的运动控制。

具体来说，伺服电机的工作原理包括以下几个关键步骤：1. 传感器信号采集：伺服电机通常配备有位置传感器（如编码器）和速度传感器，用于实时监测电机的位置和速度。

传感器将采集到的信号转化为电信号并传输给控制器。

2. 控制器处理信号：控制器是伺服电机系统的核心部件，它接收传感器传来的反馈信号，并与设定值进行比较，计算出误差信号。

控制器根据预设的控制算法对误差信号进行处理，并输出相应的控制信号。

3. 控制信号输出：控制信号经过放大器放大后，通过驱动器传送给电机。

控制信号的特点是电压或电流的变化，其大小和变化速率与所需的电机位置、速度和力矩相关。

4. 电机响应：电机接收到控制信号后，根据信号的变化进行相应的转动。

伺服电机通常采用闭环控制系统，即控制器会不断地根据传感器的反馈信号进行修正，以实现精确的位置、速度和力矩控制。

5. 反馈信号更新：电机转动时，传感器会不断地采集新的位置和速度信号，并将其反馈给控制器。

控制器根据反馈信号与设定值的比较结果，不断修正控制信号，以使电机运动更加精确。

伺服电机的工作原理基于闭环控制系统，其优点在于能够实现高精度的运动控制。

通过不断地对反馈信号进行监测和修正，伺服电机能够准确地控制位置、速度和力矩，满足复杂运动控制的需求。

伺服电机的应用十分广泛，例如在工业机械中，可以用于自动化生产线上的定位、搬运和加工操作；在机器人领域，可以用于机器人的关节驱动和末端执行器的控制；在航空航天领域，可以用于飞行器的导航和姿态控制等。

总之，伺服电机通过传感器的反馈信号和控制器的处理，实现了精确的位置、速度和力矩控制。

伺服电机工作原理引言概述：伺服电机是一种常见的电机类型，具有精准控制和稳定性强的特点。

本文将详细介绍伺服电机的工作原理。

一、电机基本原理1.1 电磁感应原理伺服电机的工作原理基于电磁感应原理。

当通过电流流过电机的线圈时，会产生磁场。

在磁场的作用下，电机的转子会受到力矩的作用而旋转。

1.2 磁场与电流的关系伺服电机的磁场是通过永磁体或电磁线圈产生的。

永磁体的磁场是恒定的，而电磁线圈的磁场可以通过改变电流大小来调节。

电流越大，磁场越强，电机的转速也会相应增加。

1.3 电机的控制方式伺服电机的控制方式通常采用反馈控制，即通过传感器获取电机的转速或位置信息，并将其与期望值进行比较，然后调节电流以实现精确的控制。

这种控制方式可以使电机在负载变化或外界干扰的情况下保持稳定运行。

二、伺服电机的组成部分2.1 电机驱动器伺服电机的驱动器是控制电机运行的核心部件。

它接收来自控制器的指令，并将其转化为电机驱动所需的电流信号。

驱动器通常包括功率放大器、电流传感器和保护电路等组件。

2.2 反馈传感器反馈传感器是伺服电机的重要组成部分，用于实时监测电机的转速或位置信息。

常见的反馈传感器包括编码器、霍尔传感器和光电传感器等。

通过反馈传感器提供的准确信息，控制器可以及时调整驱动器输出的电流信号，使电机保持稳定运行。

2.3 控制器控制器是伺服电机系统的智能中枢，负责接收用户的指令并控制电机的运行。

控制器通常包括微处理器、存储器和输入输出接口等组件。

它通过与驱动器和反馈传感器的协同工作，实现对电机的精确控制。

三、伺服电机的工作模式3.1 速度控制模式伺服电机可以通过控制器调节驱动器输出的电流信号来控制电机的转速。

控制器根据反馈传感器提供的转速信息与期望值进行比较，然后调整输出信号，使电机的转速保持在期望值附近。

3.2 位置控制模式伺服电机还可以通过控制器调节驱动器输出的电流信号来控制电机的位置。

控制器根据反馈传感器提供的位置信息与期望值进行比较，然后调整输出信号，使电机的位置达到期望值。

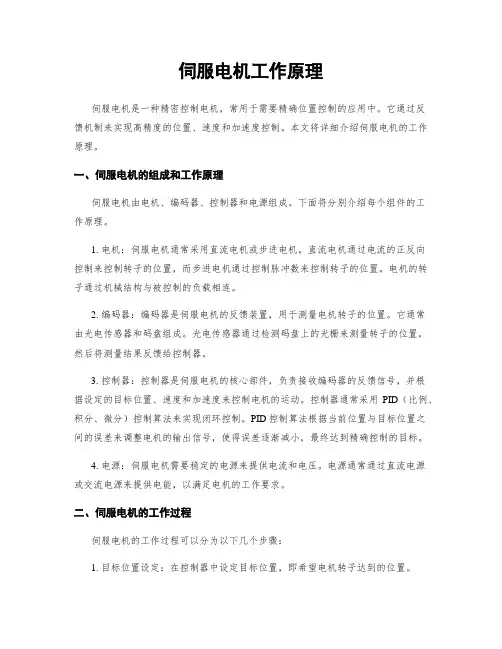

伺服电机工作原理伺服电机是一种精密控制电机，常用于需要精确位置控制的应用中。

它通过反馈机制来实现高精度的位置、速度和加速度控制。

本文将详细介绍伺服电机的工作原理。

一、伺服电机的组成和工作原理伺服电机由电机、编码器、控制器和电源组成。

下面将分别介绍每个组件的工作原理。

1. 电机：伺服电机通常采用直流电机或步进电机。

直流电机通过电流的正反向控制来控制转子的位置，而步进电机通过控制脉冲数来控制转子的位置。

电机的转子通过机械结构与被控制的负载相连。

2. 编码器：编码器是伺服电机的反馈装置，用于测量电机转子的位置。

它通常由光电传感器和码盘组成。

光电传感器通过检测码盘上的光栅来测量转子的位置，然后将测量结果反馈给控制器。

3. 控制器：控制器是伺服电机的核心部件，负责接收编码器的反馈信号，并根据设定的目标位置、速度和加速度来控制电机的运动。

控制器通常采用PID（比例、积分、微分）控制算法来实现闭环控制。

PID控制算法根据当前位置与目标位置之间的误差来调整电机的输出信号，使得误差逐渐减小，最终达到精确控制的目标。

4. 电源：伺服电机需要稳定的电源来提供电流和电压。

电源通常通过直流电源或交流电源来提供电能，以满足电机的工作要求。

二、伺服电机的工作过程伺服电机的工作过程可以分为以下几个步骤：1. 目标位置设定：在控制器中设定目标位置，即希望电机转子达到的位置。

2. 位置测量：编码器测量电机转子的实际位置，并将测量结果反馈给控制器。

3. 位置比较：控制器将目标位置与实际位置进行比较，计算出位置误差。

4. 控制信号计算：控制器根据位置误差和PID控制算法计算出控制信号，即电机的输出信号。

5. 电机驱动：控制器将计算得到的控制信号发送给电机驱动器，驱动器根据信号控制电机的运动。

6. 位置调整：电机根据控制信号进行运动，不断调整转子的位置，直到实际位置与目标位置一致。

7. 反馈控制：编码器持续测量电机转子的位置，并将测量结果反馈给控制器。

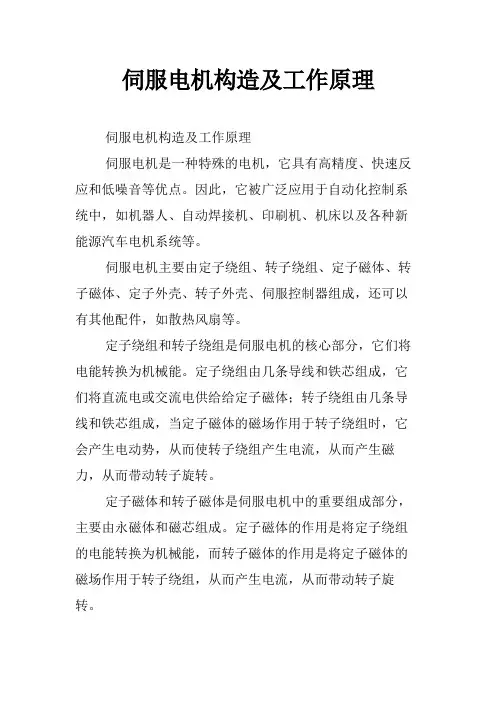

伺服电机构造及工作原理伺服电机构造及工作原理伺服电机是一种特殊的电机，它具有高精度、快速反应和低噪音等优点。

因此，它被广泛应用于自动化控制系统中，如机器人、自动焊接机、印刷机、机床以及各种新能源汽车电机系统等。

伺服电机主要由定子绕组、转子绕组、定子磁体、转子磁体、定子外壳、转子外壳、伺服控制器组成，还可以有其他配件，如散热风扇等。

定子绕组和转子绕组是伺服电机的核心部分，它们将电能转换为机械能。

定子绕组由几条导线和铁芯组成，它们将直流电或交流电供给给定子磁体；转子绕组由几条导线和铁芯组成，当定子磁体的磁场作用于转子绕组时，它会产生电动势，从而使转子绕组产生电流，从而产生磁力，从而带动转子旋转。

定子磁体和转子磁体是伺服电机中的重要组成部分，主要由永磁体和磁芯组成。

定子磁体的作用是将定子绕组的电能转换为机械能，而转子磁体的作用是将定子磁体的磁场作用于转子绕组，从而产生电流，从而带动转子旋转。

定子外壳和转子外壳是伺服电机的外壳组件，它们主要由电气隔离材料和铝合金组成，它们有助于保护内部组件不受外界环境的影响，也可以帮助传导热量，有助于伺服电机的正常工作。

伺服控制器是伺服电机的核心部分，它主要由电路板、芯片、接口等组成，它是伺服电机的智能控制中心，它通过检测传感器的输出信号，并根据设定的参数调整伺服电机的运行参数，从而达到调整伺服电机转速、方向和力矩的目的。

伺服电机的工作原理是：首先，定子绕组将直流电或交流电供给给定子磁体，定子磁体的磁场作用于转子绕组，从而产生电动势，从而使转子绕组产生电流，从而产生磁力，从而带动转子旋转；接着，伺服控制器检测传感器的输出信号，并根据设定的参数调整伺服电机的运行参数，从而达到调整伺服电机转速、方向和力矩的目的。

总之，伺服电机是一种特殊的电机，它具有高精度、快速反应和低噪音等优点，它主要由定子绕组、转子绕组、定子磁体、转子磁体、定子外壳、转子外壳、伺服控制器组成，其工作原理是定子绕组将供给电能转换为机械能，然后由伺服控制器检测传感器的输出信号，调整伺服电机的运行参数，从而达到调整伺服电机转速、方向和力矩的目的。

伺服电机的工作原理是怎样的呢？伺服电机是一种能够精确控制旋转角度的电机，适用于许多需要高精度控制的应用领域，如自动化控制、机器人、航空航天等。

那么，伺服电机的工作原理是怎样的呢？什么是伺服电机？伺服电机是一种动态控制系统，由电机、减速器、编码器、控制器等组成。

它能够响应外界信号，输出相应的转动角度或转速，实现精确的控制。

伺服电机具有开环控制和闭环控制两种控制方式，其中闭环控制是实现高精度控制的主要手段。

伺服电机的工作原理伺服电机利用闭环控制系统实现精准控制。

闭环控制系统包括控制器、编码器、芯片等，其基本工作原理如下：1.控制器发出指令：控制器根据外界的控制信号，发出需要转动的角度或转速指令。

2.编码器检测转动角度：电机转动时，编码器检测电机转动的角度并返回给控制器。

3.控制器计算误差：控制器比较实际转动角度与指令转动角度的误差，计算出偏差量。

4.控制器发出校正信号：控制器将计算出的校正信号返回给电机，以便修正误差。

5.电机转动，完成闭环控制：根据控制器发送的校正信号，电机进行转动，校正误差，直至实际转动角度与指令转动角度相等。

伺服电机在闭环控制下，能够快速、准确地响应控制信号，实现精准的控制。

伺服电机的特点伺服电机具有以下特点：1.高精度：伺服电机采用闭环控制，能够实现高精度的转动角度和转速控制。

2.快速响应：伺服电机的控制系统响应速度快，能够在短时间内完成转动角度和转速的变化。

3.广泛应用：伺服电机适用于许多领域，如机器人、航空航天、自动化控制等，能够满足不同需求的控制要求。

总结伺服电机是一种能够实现高精度控制的电机，采用闭环控制方式，具有快速响应、高精度和广泛应用等优点。

了解伺服电机的工作原理，对于使用和维护伺服电机具有重要意义。

伺服电机的工作原理伺服电机是一种常用于控制系统中的电机，它具有精确控制、高效运行和稳定性强等特点。

伺服电机常被应用在自动化设备、机器人、航空航天等领域。

本文将详细介绍伺服电机的工作原理。

一、伺服电机的基本结构伺服电机由电机本体、编码器、控制器和电源组成。

1. 电机本体：伺服电机常采用直流电机或交流电机作为电机本体，其结构与普通电机相似，但具有更高的精度和控制性能。

2. 编码器：伺服电机配备编码器来实时监测电机转动的位置和速度。

编码器将转动角度和速度转化为脉冲信号，反馈给控制器，用于调整电机的输出。

3. 控制器：伺服电机的控制器是整个系统的核心，它接收编码器的反馈信号，并根据设定的控制算法来调整电机的输出。

控制器通常由微处理器或专用芯片组成，具备高速计算和精确控制的能力。

4. 电源：伺服电机需要稳定的电源供应，以保证电机的正常运行。

电源通常为直流电源，电压和电流的大小根据具体的电机要求而定。

二、伺服电机的工作原理伺服电机的工作原理可以简单概括为：控制器接收编码器的反馈信号，通过比较设定值和实际值，计算出误差，并根据误差调整电机的输出，使其逐渐趋近于设定值。

具体来说，伺服电机的工作过程可分为四个阶段：检测阶段、比较阶段、计算阶段和调整阶段。

1. 检测阶段：编码器实时检测电机的位置和速度，并将这些信息转化为脉冲信号，反馈给控制器。

2. 比较阶段：控制器将编码器反馈的脉冲信号与设定值进行比较，得到误差信号。

3. 计算阶段：控制器根据设定的控制算法，对误差信号进行计算，得到控制信号。

4. 调整阶段：控制器将计算得到的控制信号转化为电流或电压信号，通过电机驱动器将其传递给电机，调整电机的输出。

电机根据控制信号的大小和方向，调整转子的位置和速度，使其逐渐趋近于设定值。

三、伺服电机的优势和应用伺服电机相比于普通电机具有以下优势：1. 高精度：伺服电机配备编码器反馈系统，能够实时监测电机的位置和速度，从而实现精确控制。

伺服电机工作原理
伺服电机是一种能够根据输入信号进行精确位置控制的电机。

其工作原理主要包括以下几个方面：
1. 传感器检测：伺服电机通常配备有位置传感器，可用于检测电机的转动位置。

常见的传感器有编码器、霍尔效应传感器等。

传感器将实时位置信息反馈给控制器。

2. 控制电路：控制电路接收传感器反馈的位置信息，并与预设位置进行比较。

基于差异信息，控制电路将产生一个误差信号。

3. 误差信号放大：误差信号通常比较微小，因此需要通过放大器将其放大。

放大器是用来将接收到的误差信号转化为适合电机的驱动信号。

4. 电机驱动：驱动信号被用来控制电机的转动。

根据误差信号的大小和方向，控制信号将改变电机的转动速度和方向，使其朝着预设位置靠近。

5. 位置反馈：电机开始转动后，传感器持续监测电机的实时位置。

一旦实时位置与预设位置相等，控制电路将停止输出驱动信号，从而使电机停止转动。

总结起来，伺服电机工作的关键是通过控制电路将实时位置与预设位置进行比较，并根据差异产生相应的驱动信号，以实现精确控制电机位置的目的。

通过不断检测和调整，伺服电机可
以在很短的时间内快速到达预设位置，并保持位置的准确性和稳定性。

伺服电机工作原理伺服电机是一种常用于控制和调节机械运动的电动机。

它通过接收外部信号并根据信号的变化来调整输出轴的位置、速度或力矩。

伺服电机通常由电机、编码器、控制器和电源等组成。

1. 电机部分：伺服电机通常采用直流电机或步进电机。

直流电机具有较高的转速范围和较高的功率密度，适用于需要高速运动和大功率输出的场合。

步进电机则具有较高的精度和较低的成本，适用于需要精确控制位置的场合。

2. 编码器部分：编码器是伺服电机的重要组成部分，用于测量电机输出轴的位置和速度。

编码器通常分为增量式编码器和绝对式编码器两种类型。

增量式编码器通过测量脉冲数来确定位置和速度，具有较低的成本和较高的分辨率。

而绝对式编码器可以直接读取位置信息，具有较高的精度和较高的成本。

3. 控制器部分：控制器是伺服电机的核心部件，负责接收输入信号并根据信号的变化来控制电机的运动。

控制器通常由运动控制芯片、放大器和反馈回路等组成。

运动控制芯片负责解码输入信号并生成控制信号，放大器将控制信号放大到足够的电压和电流以驱动电机，反馈回路用于监测电机的实际运动状态并将信息反馈给控制器。

4. 工作原理：伺服电机的工作原理可以简单概括为以下几个步骤：- 控制器接收输入信号，并根据信号的变化生成相应的控制信号。

- 控制信号经过放大器放大后，驱动电机旋转或运动。

- 编码器实时测量电机输出轴的位置和速度，并将信息反馈给控制器。

- 控制器根据编码器反馈的信息，调整控制信号，使电机的输出轴达到预定的位置、速度或力矩。

- 反馈回路持续监测电机的运动状态，并根据需要对控制信号进行修正，以保持电机的稳定运行。

5. 应用领域：伺服电机广泛应用于各种需要精确控制运动的场合，例如：- 机床工业：用于控制数控机床的进给和主轴运动。

- 机器人工业：用于控制机器人的各个关节运动。

- 自动化生产线：用于控制输送带、搬运机械臂等设备的运动。

- 医疗设备：用于控制医疗器械的运动，如手术机器人、X光机等。

伺服电机工作原理引言概述：伺服电机是一种常用于控制系统中的电机，具有高精度、高可靠性和高响应速度等特点。

它广泛应用于机械制造、自动化设备和机器人等领域。

本文将详细介绍伺服电机的工作原理。

一、电机基本原理1.1 电磁感应原理电机的工作原理基于电磁感应原理。

当电流通过电线圈时，会产生磁场。

而当磁场与永磁体相互作用时，会产生力矩，从而驱动电机转动。

1.2 磁场与线圈伺服电机通常由一个固定的线圈和一个旋转的永磁体组成。

当线圈通电时，产生的磁场与永磁体相互作用，产生力矩使电机旋转。

1.3 电机控制伺服电机的转速和位置可以通过控制电流的大小和方向来实现。

控制电流的方式通常是通过调节电压或改变电流的方向来实现。

二、反馈系统2.1 位置反馈伺服电机通常配备位置反馈系统，以便实时监测电机的转动位置。

位置反馈可以通过编码器、光电传感器或霍尔传感器等实现。

2.2 速度反馈除了位置反馈外，伺服电机还可以提供速度反馈。

速度反馈可以通过测量电机转动的速度来实现，以便更准确地控制电机的转速。

2.3 角度反馈角度反馈是伺服电机中的另一种常见反馈方式。

通过测量电机转动的角度，可以实时监测电机的位置和转速，并进行相应的控制。

三、闭环控制系统3.1 闭环控制原理伺服电机通常采用闭环控制系统，以实现更准确的位置和速度控制。

闭环控制系统通过将反馈信号与设定值进行比较，并根据误差进行调整，以实现电机的精确控制。

3.2 PID控制器在闭环控制系统中，PID控制器是常用的控制算法。

PID控制器根据当前误差、误差的变化率和误差的累积值来计算控制信号，以实现电机的稳定控制。

3.3 控制系统参数调整伺服电机的闭环控制系统需要进行参数调整，以确保系统的稳定性和响应速度。

参数调整通常通过试验和优化来实现，以获得最佳的控制效果。

四、应用领域4.1 机械制造伺服电机在机械制造领域中广泛应用，用于控制机床、自动化装配线和机器人等设备，以实现精确的运动控制和位置定位。

伺服电机内部结构伺服电机工作原理伺服电机原理一、交流伺服电动机交流伺服电动机定子的构造基本上与电容分相式单相异步电动机相似.其定子上装有两个位置互差90°的绕组,一个是励磁绕组Rf,它始终接在交流电压Uf上；另一个是控制绕组L,联接控制信号电压Uc;所以交流伺服电动机又称两个伺服电动机;交流伺服电动机的转子通常做成鼠笼式,但为了使伺服电动机具有较宽的调速范围、线性的机械特性,无“自转”现象和快速响应的性能,它与普通电动机相比,应具有转子电阻大和转动惯量小这两个特点;目前应用较多的转子结构有两种形式：一种是采用高电阻率的导电材料做成的高电阻率导条的鼠笼转子,为了减小转子的转动惯量,转子做得细长；另一种是采用铝合金制成的空心杯形转子,杯壁很薄,仅,为了减小磁路的磁阻,要在空心杯形转子内放置固定的内定子.空心杯形转子的转动惯量很小,反应迅速,而且运转平稳,因此被广泛采用;交流伺服电动机在没有控制电压时,定子内只有励磁绕组产生的脉动磁场,转子静止不动;当有控制电压时,定子内便产生一个旋转磁场,转子沿旋转磁场的方向旋转,在负载恒定的情况下,电动机的转速随控制电压的大小而变化,当控制电压的相位相反时,伺服电动机将反转;交流伺服电动机的工作原理与分相式单相异步电动机虽然相似,但前者的转子电阻比后者大得多,所以伺服电动机与单机异步电动机相比,有三个显著特点：1、起动转矩大由于转子电阻大,其转矩特性曲线如图3中曲线1所示,与普通异步电动机的转矩特性曲线2相比,有明显的区别;它可使临界转差率S0＞1,这样不仅使转矩特性机械特性更接近于线性,而且具有较大的起动转矩;因此,当定子一有控制电压,转子立即转动,即具有起动快、灵敏度高的特点;2、运行范围较广3、无自转现象正常运转的伺服电动机,只要失去控制电压,电机立即停止运转;当伺服电动机失去控制电压后,它处于单相运行状态,由于转子电阻大,定子中两个相反方向旋转的旋转磁场与转子作用所产生的两个转矩特性T1－S1、T2－S2曲线以及合成转矩特性T－S曲线交流伺服电动机的输出功率一般是;当电源频率为50Hz,电压有36V、110 V、220、380V；当电源频率为400Hz,电压有20V、26V、36V、115V等多种;交流伺服电动机运行平稳、噪音小;但控制特性是非线性,并且由于转子电阻大,损耗大,效率低,因此与同容量直流伺服电动机相比,体积大、重量重,所以只适用于的小功率控制系统;交流伺服电动机原理伺服电机内部的转子是永磁铁,驱动器控制的U/V/W三相电形成电磁场,转子在此磁场的作用下转动,同时电机自带的编码器反馈信号给驱动器,驱动器根据反馈值与目标值进行比较,调整转子转动的角度;伺服电机的精度决定于编码器的精度线数;伺服电动机在伺服系统中控制机械元件运转的发动机.是一种补助马达间接变速装置;又称执行电动机,在自动控制系统中,用作执行元件,把所收到的电信号转换成电动机轴上的角位移或角速度输出;分为直流和交流伺服电动机两大类,其主要特点是,当信号电压为零时无自转现象,转速随着转矩的增加而匀速下降,作用：伺服电机,可使控制速度,位置精度非常准确;直流伺服电机分为有刷和无刷电机;有刷电机成本低,结构简单,启动转矩大,调速范围宽,控制容易,需要维护,但维护方便换碳刷,产生电磁干扰,对环境有要求;因此它可以用于对成本敏感的普通工业和民用场合;无刷电机体积小,重量轻,出力大,响应快,速度高,惯量小,转动平滑,力矩稳定;控制复杂,容易实现智能化,其电子换相方式灵活,可以方波换相或正弦波换相;电机免维护,效率很高,运行温度低,电磁辐射很小,长寿命,可用于各种环境;交流伺服电机也是无刷电机,分为同步和异步电机,目前运动控制中一般都用同步电机,它的功率范围大,可以做到很大的功率;大惯量,最高转动速度低,且随着功率增大而快速降低;因而适合做低速平稳运行的应用;伺服电动机基本知识讲解伺服电动机伺服电动机又叫执行电动机,或叫控制电动机;在自动控制系统中,伺服电动机是一个执行元件,它的作用是把信号控制电压或相位变换成机械位移,也就是把接收到的电信号变为电机的一定转速或角位移;其容量一般在,常用的是30W 以下;伺服电动机有直流和交流之分;一、交流伺服电动机交流伺服电动机定子的构造基本上与电容分相式单相异步电动机相似,如图1所示;其定子上装有两个位置互差90°的绕组,一个是励磁绕组Rf,它始终接在交流电压Uf上；另一个是控制绕组L,联接控制信号电压Uc;所以交流伺服电动机又称两个伺服电动机;交流伺服电动机的转子通常做成鼠笼式,但为了使伺服电动机具有较宽的调速范围、线性的机械特性,无“自转”现象和快速响应的性能,它与普通电动机相比,应具有转子电阻大和转动惯量小这两个特点;目前应用较多的转子结构有两种形式：一种是采用高电阻率的导电材料做成的高电阻率导条的鼠笼转子,为了减小转子的转动惯量,转子做得细长；另一种是采用铝合金制成的空心杯形转子,杯壁很薄,仅,为了减小磁路的磁阻,要在空心杯形转子内放置固定的内定子,如图2所示;空心杯形转子的转动惯量很小,反应迅速,而且运转平稳,因此被广泛采用;图1 交流伺服电动机原理图图2 空心杯形转子伺服电动机结构交流伺服电动机在没有控制电压时,定子内只有励磁绕组产生的脉动磁场,转子静止不动;当有控制电压时,定子内便产生一个旋转磁场,转子沿旋转磁场的方向旋转,在负载恒定的情况下,电动机的转速随控制电压的大小而变化,当控制电压的相位相反时,伺服电动机将反转;交流伺服电动机的工作原理与分相式单相异步电动机虽然相似,但前者的转子电阻比后者大得多,所以伺服电动机与单机异步电动机相比,有三个显著特点：1、起动转矩大由于转子电阻大,其转矩特性曲线如图3中曲线1所示,与普通异步电动机的转矩特性曲线2相比,有明显的区别;它可使临界转差率S0＞1,这样不仅使转矩特性机械特性更接近于线性,而且具有较大的起动转矩;因此,当定子一有控制电压,转子立即转动,即具有起动快、灵敏度高的特点;图3 伺服电动机的转矩特性2、运行范围较宽如图3所示,较差率S在0到1的范围内伺服电动机都能稳定运转;3、无自转现象正常运转的伺服电动机,只要失去控制电压,电机立即停止运转;当伺服电动机失去控制电压后,它处于单相运行状态,由于转子电阻大,定子中两个相反方向旋转的旋转磁场与转子作用所产生的两个转矩特性T1－S1、T2－S2曲线以及合成转矩特性T－S曲线如图4所示,与普通的单相异步电动机的转矩特性图中T′－S曲线不同;这时的合成转矩T是制动转矩,从而使电动机迅速停止运转;图4 伺服电动机单相运行时的转矩特性图5是伺服电动机单相运行时的机械特性曲线;负载一定时,控制电压Uc愈高,转速也愈高,在控制电压一定时,负载增加,转速下降;图5 伺服电动机的机械特性交流伺服电动机的输出功率一般是;当电源频率为50Hz,电压有36V、110V、2 20、380V；当电源频率为400Hz,电压有20V、26V、36V、115V等多种;交流伺服电动机运行平稳、噪音小;但控制特性是非线性,并且由于转子电阻大,损耗大,效率低,因此与同容量直流伺服电动机相比,体积大、重量重,所以只适用于的小功率控制系统;二、直流伺服电动机直流伺服电动机的结构和一般直流电动机一样,只是为了减小转动惯量而做得细长一些;它的励磁绕组和电枢分别由两个独立电源供电;也有永磁式的,即磁极是永久磁铁;通常采用电枢控制,就是励磁电压f一定,建立的磁通量Φ也是定值,而将控制电压Uc加在电枢上,其接线图如图6所示;图6 直流伺服电动机接线图直流伺服电动机的机构特性n=fT和直流他励电动机一样,也用下式表示：n=Uc/KEΦ-Ra/KEKTΦT图7 是直流伺服电动机在不同控制电压下Uc为额定控制电压的机械特性曲线;由图可见：在一定负载转矩下,当磁通不变时,如果升高电枢电压,电机的转速就升高；反之,降低电枢电压,转速就下降；当Uc＝0时,电动机立即停转;要电动机反转,可改变电枢电压的极性;图7 直流伺服电动机的n=fT曲线直流伺服电动机和交流伺服电动机相比,它具有机械特性较硬、输出功率较大、不自转,起动转矩大等优点;交流的伺服电动机的原理交流伺服电机的定子装有三相对称的绕组,而转子是永久磁极;当定子的绕组中通过三相电源后,定子与转子之间必然产生一个旋转场;这个旋转磁场的转速称为同步转速;电机的转速也就是磁场的转速;由于转子有磁极,所以在极低频率下也能旋转运行;所以它比异步电机的调速范围更宽;而与直流伺服电机相比,它没有机械换向器,特别是它没有了碳刷,完全排除了换向时产生火花对机械造成的磨损,另外交流伺服电机自带一个编码器;可以随时将电机运行的情况“报告”给驱动器,驱动器又根据得到的“报告”更精确的控制电机的运行;由此可见交流伺服电机优点确实很多;可是技术含量也高了,价格也高了;最重要是对交流伺服电机的调试技术提高了;也就是电机虽好,如果调试不好一样是问题多多; 伺服电机内部的转子是永磁铁,驱动器控制的U/V/W三相电形成电磁场,转子在此磁场的作用下转动,同时电机自带的编码器反馈信号给驱动器,驱动器根据反馈值与目标值进行比较,调整转子转动的角度;伺服电机的精度决定于编码器的精度线数;4. 什么是伺服电机有几种类型工作特点是什么答：伺服电动机又称执行电动机,在自动控制系统中,用作执行元件,把所收到的电信号转换成电动机轴上的角位移或角速度输出;分为直流和交流伺服电动机两大类,其主要特点是,当信号电压为零时无自转现象,转速随着转矩的增加而匀速下降,请问交流伺服电机和无刷直流伺服电机在功能上有什么区别答：交流伺服要好一些,因为是正弦波控制,转矩脉动小;直流伺服是梯形波;但直流伺服比较简单,便宜;永磁交流伺服电动机20世纪80年代以来,随着集成电路、电力电子技术和交流可变速驱动技术的发展,永磁交流伺服驱动技术有了突出的发展,各国著名电气厂商相继推出各自的交流伺服电动机和伺服驱动器系列产品并不断完善和更新;交流伺服系统已成为当代高性能伺服系统的主要发展方向,使原来的直流伺服面临被淘汰的危机;90年代以后,世界各国已经商品化了的交流伺服系统是采用全数字控制的正弦波电动机伺服驱动;交流伺服驱动装置在传动领域的发展日新月异;永磁交流伺服电动机同直流伺服电动机比较,主要优点有：⑴无电刷和换向器,因此工作可靠,对维护和保养要求低;⑵定子绕组散热比较方便;⑶惯量小,易于提高系统的快速性;⑷适应于高速大力矩工作状态;⑸同功率下有较小的体积和重量;伺服电动机的介绍伺服电动机或称执行电动机是自动控制系统和计算装置中广泛应用的一种执行元件;其作用为把接受的电信号转换为电动机转轴的角位移或角速度;按电流种类的不同,伺服电动机可分为直流和交流两大类;一、交流伺服电动机1、结构和原理交流伺服电动机的定子绕组和单相异步电动机相似,它的定子上装有两个在空间相差90°电角度的绕组,即励磁绕组和控制绕组;运行时励磁绕组始终加上一定的交流励磁电压,控制绕组上则加大小或相位随信号变化的控制电压;转子的结构形式笼型转子和空心杯型转子两种;笼型转子的结构与一般笼型异步电动机的转子相同,但转子做的细长,转子导体用高电阻率的材料作成;其目的是为了减小转子的转动惯量,增加启动转矩对输入信号的快速反应和克服自转现象;空心杯形转子交流伺服电动机的定子分为外定子和内定子两部分;外定子的结构与笼型交流伺服电动机的定子相同,铁心槽内放有两相绕组;空心杯形转子由导电的非磁性材料如铝做成薄壁筒形,放在内、外定子之间;杯子底部固定于转轴上,杯臂薄而轻,厚度一般在—,因而转动惯量小,动作快且灵敏;交流伺服电动机的工作原理和单相异步电动机相似,LL是有固定电压励磁的励磁绕组,LK是有伺服放大器供电的控制绕组,两相绕组在空间相差90°电角度;如果IL与Ik 的相位差为90°,而两相绕组的磁动势幅值又相等,这种状态称为对称状态;与单相异步电动机一样,这时在气隙中产生的合成磁场为一旋转磁场,其转速称为同步转速;旋转磁场与转子导体相对切割,在转子中产生感应电流;转子电流与旋转磁场相互作用产生转矩,使转子旋转;如果改变加在控制绕组上的电流的大小或相位差,就破坏了对称状态,使旋转磁场减弱,电动机的转速下降;电机的工作状态越不对称,总电磁转矩就越小,当除去控制绕组上信号电压以后,电动机立即停止转动;这是交流伺服电动机在运行上与普通异步电动机的区别;交流伺服电动机有以下三种转速控制方式：1幅值控制控制电流与励磁电流的相位差保持90°不变,改变控制电压的大小;2 相位控制控制电压与励磁电压的大小,保持额定值不变,改变控制电压的相位;3幅值—相位控制同时改变控制电压幅值和相位;交流伺服电动机转轴的转向随控制电压相位的反相而改变;2 工作特性和用途伺服电动机的工作特性是以机械特性和调节特性为表征;在控制电压一定时,负载增加,转速下降；它的调节特性是在负载一定时,控制电压越高,转速也越高;伺服电动机有三个显著特点：1启动转矩大由于转子导体电阻很大,可使临界转差率Ｓｍ＞１,定子一加上控制电压,转子立即启动运转．２运行范围宽在转差率从０到１的范围内都能稳定运转．３无自转现象控制信号消失后,电动机旋转不停的现象称＂自转＂．自转现象破坏了伺服性,显然要避免．正常运转的伺服电动机只要失去控制电压后,伺服电动机就处于单相运行状态;由于转子导体电阻足够大,使得总电磁转矩始终是制动性的转矩,当电动机正转时失去Ｕｋ控制电压,产生的转矩为负０＜Ｓ＜１;而反转时失去UK,产生的转矩为正1〈S〈2时〉,不会产生自转现象,可以自行制动,迅速停止运转,这也是交流伺服电动机与异步电动机的重要区别;不同类型的交流伺服电动机具有不同的特点;笼型转子交流伺服电动机具有励磁电流较小、体积较小、机械强度高等特点；但是低速运行不够平稳,有抖动现象;空心杯形转子交流伺服电动机具有结构简单、维护方便、转动惯量小、运行平滑、噪声小、没有无线电干扰、无抖动现象等优点；但是励磁电流较大,体积也较大,转子易变形,性能上不及直流伺服电动机;交流伺服电动机适用于—100W小功率自动控制系统中,频率有50Hz、400Hz 等多种;笼型转子交流伺服电动机产品为SL系列;空心杯形转子交流伺服电动机为SK系列,用于要求运行平滑的系统中;二、直流伺服电动机直流伺服电动机的基本结构与普通他励直流电动机一样,所不同的是直流伺服电动机的电枢电流很小,换向并不困难,因此都不用装换向磁极,并且转子做得细长,气隙较小,磁路不饱和,电枢电阻较大;按励磁方式不同,可分为电磁式和永磁式两种,电磁式直流伺服电动机的磁场由励磁绕组产生,一般用他励式；永磁式直流伺服电动机的磁场由永久磁铁产生,无需励磁绕组和励磁电流,可减小体积和损耗;为了适应各种不同系统的需要,从结构上作了许多改进,又发展了低惯量的无槽电枢、空心杯形电枢、印制绕组电枢和无刷直流伺服电动机等品种; 电磁式直流伺服电动机的工作原理和他励式直流电动机同,因此电磁式直流伺服电动机有两种控制转速方式：电枢控制和磁场控制;对永磁式直流伺服电动机来说,当然只有电枢控制调速一种方式;由于磁场控制调速方式的性能不如电枢控制调速方式,故直流伺服电动机一般都采用电枢控制调速;直流伺服电动机转轴的转向随控制电压的极性改变而改变;直流伺服电动机的机械特性与他励直流电动机相似,即n=n0-αT;当励磁不变时,对不同电压Ua有一组下降的平行直线;直流伺服电动机适用于功率稍大1—600W的自动控制系统中;与交流伺服电动机相比,它的调速线性好,体积小,质量轻,启动转矩大,输出功率大;但它的结构复杂,特别是低速稳定性差,有火花会引起无线电干扰;近年来,发展了低惯量的无槽电枢电动机、空心杯形电枢电动机、印制绕组电枢电动机和无刷直流伺服电动机,来提高快速响应能力,适应自动控制系统的发展需要,如电视摄象机、录音机、X—Y函数记录永磁交流伺服电动机20世纪80年代以来,随着集成电路、电力电子技术和交流可变速驱动技术的发展,永磁交流伺服驱动技术有了突出的发展,各国著名电气厂商相继推出各自的交流伺服电动机和伺服驱动器系列产品并不断完善和更新;交流伺服系统已成为当代高性能伺服系统的主要发展方向,使原来的直流伺服面临被淘汰的危机; 90年代以后,世界各国已经商品化了的交流伺服系统是采用全数字控制的正弦波电动机伺服驱动;交流伺服驱动装置在传动领域的发展日新月异;永磁交流伺服电动机同直流伺服电动机比较,主要优点有：⑴无电刷和换向器,因此工作可靠,对维护和保养要求低;⑵定子绕组散热比较方便;⑶惯量小,易于提高系统的快速性;⑷适应于高速大力矩工作状态;⑸同功率下有较小的体积和重量;自从德国MANNESMANN的Rexroth公司的Indramat分部在1978年汉诺威贸易博览会上正式推出MAC永磁交流伺服电动机和驱动系统,这标志着此种新一代交流伺服技术已进入实用化阶段;到20世纪80年代中后期,各公司都已有完整的系列产品;整个伺服装置市场都转向了交流系统;早期的模拟系统在诸如零漂、抗干扰、可靠性、精度和柔性等方面存在不足,尚不能完全满足运动控制的要求,近年来随着微处理器、新型数字信号处理器DSP的应用,出现了数字控制系统,控制部分可完全由软件进行,分别称为摪胧只瘮或摶旌鲜綌、撊只瘮的永磁交流伺服系统;到目前为止,高性能的电伺服系统大多采用永磁同步型交流伺服电动机,控制驱动器多采用快速、准确定位的全数字位置伺服系统;典型生产厂家如德国西门子、美国科尔摩根和日本松下及安川等公司;日本安川电机制作所推出的小型交流伺服电动机和驱动器,其中D系列适用于数控机床最高转速为1000r/min,力矩为～,R系列适用于机器人最高转速为30 00r/min,力矩为～;之后又推出M、F、S、H、C、G 六个系列;20世纪90年代先后推出了新的D系列和R系列;由旧系列矩形波驱动、8051单片机控制改为正弦波驱动、80C、154CPU和门阵列芯片控制,力矩波动由24％降低到7％,并提高了可靠性;这样,只用了几年时间形成了八个系列功率范围为～6kW较完整的体系,满足了工作机械、搬运机构、焊接机械人、装配机器人、电子部件、加工机械、印刷机、高速卷绕机、绕线机等的不同需要;以生产机床数控装置而著名的日本法奴克Fanuc公司,在20世纪80年代中期也推出了S系列13个规格和L系列5个规格的永磁交流伺服电动机;L系列有较小的转动惯量和机械时间常数,适用于要求特别快速响应的位置伺服系统; 日本其他厂商,例如：三菱电动机HC-KFS、HC-MFS、HC-SFS、HC-RFS和HC-UFS系列、东芝精机SM系列、大隈铁工所BL系列、三洋电气BL系列、立石电机S系列等众多厂商也进入了永磁交流伺服系统的竞争行列;德国力士乐公司Rexroth的Indramat分部的MAC系列交流伺服电动机共有7个机座号92个规格;德国西门子Siemens公司的IFT5系列三相永磁交流伺服电动机分为标准型和短型两大类,共8个机座号98种规格;据称该系列交流伺服电动机与相同输出力矩的直流伺服电动机IHU系列相比,重量只有后者的1／2,配套的晶体管脉宽调制驱动器6SC61系列,最多的可供6个轴的电动机控制;德国宝石BOSCH公司生产铁氧体永磁的SD系列17个规格和稀土永磁的SE 系列8个规格交流伺服电动机和Servodyn SM系列的驱动控制器;美国著名的伺服装置生产公司Gettys曾一度作为Gould 电子公司一个分部M otion Control Division,生产M600系列的交流伺服电动机和A600 系列的伺服驱动器;后合并到AEG,恢复了Gettys名称,推出A700全数字化的交流伺服系统;美国A-BALLEN-BRADLEY公司驱动分部生产1326型铁氧体永磁交流伺服电动机和1391型交流PWM伺服控制器;电动机包括3个机座号共30个规格; .Industrial Drives是美国著名的科尔摩根Kollmorgen的工业驱动分部,曾生产BR-210、BR-310、BR-510 三个系列共41个规格的无刷伺服电动机和BDS3型伺服驱动器;自1989年起推出了全新系列设计的摻鹣盗袛Goldline永磁交流伺服电动机,包括B小惯量、M中惯量和EB防爆型三大类,有10、20、40、6 0、80五种机座号,每大类有42个规格,全部采用钕铁硼永磁材料,力矩范围为～,功率范围为～;配套的驱动器有BDS4模拟型、BDS5数字型、含位置控制和S。

伺服电动机的工作原理
伺服电动机是一种能够根据外部输入信号来精确控制位置、速度和加速度的电动机。

它主要由电动机、编码器、控制器和功率放大器构成。

工作原理如下：
1. 位置反馈：伺服电动机通常配备编码器，用于测量电动机转子的位置。

编码器将转子位置信息反馈给控制器，以便控制器实时监测和调整位置。

2. 控制信号：控制器接收外部输入信号，并将其与编码器返回的位置信息进行比较。

根据比较结果，控制器计算出合适的控制信号，以控制电动机的转速和位置。

3. 功率放大器：控制信号经过控制器后，被传送至功率放大器。

功率放大器将低电平的控制信号放大到足够驱动电动机的高电压和高电流。

4. 电动机驱动：通过功率放大器输出的电流，驱动电动机转子转动。

电动机通过与外部负载的机械耦合，控制负载的运动状态。

5. 反馈控制：电动机转动后，编码器继续测量转子的位置，并将新的位置信息反馈给控制器。

控制器根据反馈信息进行再次计算和调整，以保持电动机转子的准确位置。

通过不断反馈、计算和调整，伺服电动机能够精确控制位置、速度和加速度。

它被广泛应用于机械自动化、机器人、数控机床、印刷设备等领域，为精密控制和运动提供了可靠的解决方案。

伺服电机的工作原理和结构伺服电机是一种精密控制的电机，通过对其工作原理和结构的深入了解，我们可以更好地应用和维护这种电机。

下面将分别介绍伺服电机的工作原理和结构。

一、工作原理伺服电机的工作原理可以简单地概括为将输入信号转换为机械运动的控制器。

当控制器接收到输入信号后，会根据信号的大小和方向来控制电机的转速和位置，从而实现精确的位置控制。

这种闭环控制系统使得伺服电机具有高精度、高速度和高可靠性的特点。

具体来说，伺服电机的工作原理是通过控制系统中的编码器反馈信号来实现闭环控制的。

编码器会不断监测电机的运动状态，并将反馈信号发送回控制器，从而使控制器可以实时调整电机的转速和位置。

这种反馈机制可以有效地减小误差，提高系统的稳定性和精度。

二、结构伺服电机的结构主要包括电机本体、编码器、控制器和驱动器。

电机本体是伺服电机的核心部件，负责将电能转换为机械能。

编码器是用来监测电机运动状态并发送反馈信号的器件，通常采用光电编码器或磁编码器。

控制器是控制整个伺服系统的大脑，负责接收输入信号、处理编码器反馈信号并输出控制信号。

驱动器则是将控制信号转换为电流驱动电机转动的装置。

除了以上主要部件外，伺服电机还包括了传感器、减速器、联轴器等辅助部件。

传感器用来监测环境参数或检测电机状态，以便系统对其进行相应调整。

减速器用来降低电机的转速并提高扭矩，从而使电机可以更好地适应各种工作场景。

联轴器则用来连接电机与负载，传递电机的转动力。

综上所述，伺服电机是一种精密控制的驱动器，通过控制器、编码器和驱动器等部件的协同作用，实现对电机位置和速度的精确控制。

对伺服电机的深入了解可以帮助我们更好地应用和维护这种高性能的电机。

希望以上内容对您有所帮助。

伺服电机的工作原理是什么？
伺服电机分交流伺服电机与直流伺服电机两种。

伺服电动机的工作原理：
交流伺服电机实际上是两相的异步电动机。

其定子装上空间位置互差90度电度角的两个绕组，一个是励磁绕组f，另一是控制绕组c。

其中励磁绕组与电容C串联后接入励磁电源uf。

控制绕组c接在控制电压uc上。

当励磁绕组上有电压uf时，电流if通过励磁绕组，而控制绕组电压uc等于0时，定子内只有励磁绕组产生的脉动磁场，转子静止不动。

当有控制电压uc有电压时，控制电流ic通过控制绕组，定子内便产生一个旋转磁场，转子沿旋转磁场的方向旋转，在负载恒定的情况下，电动机的转速随控制电压的大小而变化，当控制电压的相位相反时，伺服电动机将反转。

伺服电机的工作【2 】道理图伺服电机工作道理——伺服电机内部的转子是永磁铁,驱动器掌握的U/V/W 三相电形成电磁场,转子在此磁场的感化下迁移转变,同时电机自带的编码器反馈旌旗灯号给驱动器,驱动器依据反馈值与目标值进行比较,调剂转子迁移转变的角度.1.永磁交换伺服体系具有以劣等长处：（1）电念头无电刷和换向器,工作靠得住,破坏和保养简略;（2）定子绕组散热快;(3)惯量小,易进步体系的快速性;（4）顺应于高速大力矩工作状况;（5）雷同功率下,体积和重量较小,广泛的运用于机床.机械装备.搬运机构.印刷装备.装配机械人.加工机械.高速卷绕机.纺织机械等场合,知足了传动范畴的成长需求.永磁交换伺服体系的驱动器阅历了模仿式.模式混杂式的成长后,今朝已经进入了全数字的时期.全数字伺服驱动器不仅战胜了模仿式伺服的疏散性大.零漂.低靠得住性等肯定,还充分施展了数字掌握在掌握精度上的优势和掌握办法的灵巧,使伺服驱动器不仅构造简略,并且机能加倍的靠得住.如今,高机能的伺服体系,大多半采用永磁交换伺服体系个中包括永磁同步交换伺服电念头和全数字交换永磁同步伺服驱动器两部分.伺服驱动器有两部分构成：驱动器硬件和掌握算法.掌握算法是决议交换伺服体系机能利害的症结技巧之一,是国交际换伺服技巧封锁的重要部分,也是在技巧垄断的焦点.2.交换永磁伺服体系的根本构造交换永磁同步伺服驱动器重要有伺服掌握单元.功率驱动单元.通信接口单元.伺服电念头及响应的反馈检测器件构成,其构造构成如图1所示.个中伺服掌握单元包括地位掌握器.速度掌握器.转矩和电流掌握器等等.我们的交换永磁同步驱动器其集先辈的掌握技巧和掌握策略为一体,使其异常实用于高精度.高机能请求的伺服驱动范畴,还表现了壮大的智能化.柔性化是传统的驱动体系所不可比拟的.今朝主流的伺服驱动器均采用数字旌旗灯号处理器（DSP）作为掌握焦点,其长处是可以实现比较庞杂的掌握算法,事项数字化.收集化和智能化.功率器件广泛采用以智能功率模块（IPM）为焦点设计的驱动电路,IPM内部集成了驱动电路,同时具有过电压.过电流.过热.欠压等故障检测破坏电路,在主回路中还参加软启动电路,以减小启动进程对驱动器的冲击.图1 交换永磁同步伺服驱动器构造伺服驱动器大体可以划分为功效比较自力的功率板和掌握板两个模块.如图2所示功率板（驱动板）是强电部,分个中包括两个单元,一是功率驱动单元IPM 用于电机的驱动,二是开关电源单元为全部体系供给数字和模仿电源.掌握板是弱电部分,是电机的掌握焦点也是伺服驱动器技巧焦点掌握算法的运行载体.掌握板经由过程响应的算法输出PWM旌旗灯号,作为驱动电路的驱动旌旗灯号,来改逆变器的输出功率,以达到掌握三相永磁式同步交换伺服电机的目标.3.功率驱动单元功率驱动单元起首经由过程三相全桥整流电路对输入的三相电或者市电进行整流,得到响应的直流电.经由整流好的三相电或市电,再经由过程三相正弦PWM电压型逆变器变频来驱动三相永磁式同步交换伺服电机.功率驱动单元的全部进程可以简略的说就是AC-DC-AC的进程.整流单元（AC-DC）重要的拓扑电路是三相全桥不控整流电路.逆变部分（DC-AC）采用采用的功率器件集驱动电路,破坏电路和功率开关于一体的智能功率模块(IPM),重要拓扑构造是采用了三相桥式电路道理图见图3,运用了脉宽调制技巧即PWM(Pulse Width Modulation)经由过程转变功率晶体管瓜代导通的时光来转变逆变器输出波形的频率,转变每半周期内晶体管的通断时光比,也就是说经由过程转变脉冲宽度来转变逆变器输出电压副值的大小以达到调节功率的目标.4.掌握单元掌握单元是全部交换伺服体系的焦点,实现体系地位掌握.速度掌握.转矩和电流掌握器.所采用的数字旌旗灯号处理器(DSP)除具有快速的数据处理才能外,还集成了丰硕的用于电机掌握的专用集成电路,如A/D转换器.PWM产生器.准时计数器电路.异步通信电路.CAN总线收发器以及高速的可编程静态RAM和大容量的程序存储器等.伺服驱动器经由过程采用磁场定向的掌握道理( FOC) 和坐标变换,实现矢量掌握(VC) ,同时联合正弦波脉宽调制(SPWM)掌握模式对电机进行掌握 .永磁同步电念头的矢量掌握一般经由过程检测或估量电机转子磁通的地位及幅值来掌握定子电流或电压,如许,电机的转矩便只和磁通.电流有关,与直流电机的掌握办法类似,可以得到很高的掌握机能.对于永磁同步电机,转子磁通地位与转子机械地位雷同,如许经由过程检测转子的现实地位就可以得知电机转子的磁通地位,从而使永磁同步电机的矢量掌握比起异步电机的矢量掌握有所简化.伺服驱动器掌握交换永磁伺服电机( PMSM)伺服驱动器在掌握交换永磁伺服电机时,可分离工作在电流(转矩) .速度.地位掌握方法下.体系的掌握构造框图如图4所示因为交换永磁伺服电机(PMSM) 采用的是永远磁铁励磁,其磁场可以视为是恒定;同时交换永磁伺服电机的电机转速就是同步转速,即其转差为零.这些前提使得交换伺服驱动器在驱动交换永磁伺服电机时的数学模子的庞杂程度得以大大的下降.从图4可以看出,体系是基于测量电机的两相电流反馈和电机地位.将测得的相电流联合地位信息,经坐标变化(从a ,b ,c 坐标系转换到转子d ,q 坐标系) ,得到分量,分离进入各自得电流调节器.电流调节器的输出经由反向坐标变化(从d ,q 坐标系转换到a ,b ,c 坐标系) ,得到三相电压指令.掌握芯片经由过程这三相电压指令,经由反向.延时后,得到6 路PWM 波输出到功率器件,掌握电机运行.体系在不同指令输入方法下,指令和反馈经由过程响应的掌握调节器,得到下一级的参考指令.在电流环中,d ,q 轴的转矩电流分量是速度掌握调节器的输出或外部给定.而一般情形下,磁通分量为零( = 0) ,但是当速度大于限制值时,可以经由过程弱磁(< 0) ,得到更高的速度值.图4 体系掌握构造从a,b,c坐标系转换到d,q坐标系有克拉克（CLARKE）和帕克（PARK）变换来是实现;从d,q坐标系转换到a,b,c坐标系是有克拉克和帕克的逆变换来是实现的.以下是两个变换公式,克拉克变换（CLARKE）：。
