步进电机伺服电机工作原理

伺服电机与步进电机的工作原理和六大区别一、伺服电机的工作原理伺服电机是一种能够实现精确控制的电机，其工作原理主要通过反馈系统和控制算法来实现。

伺服电机内置编码器或传感器，可以实时监测电机的转速和位置，并将这些信息反馈给控制器。

控制器根据反馈信号调整电机的输出，使得电机能够按照设定的路径和速度运动。

这样，伺服电机可以在不同负载和速度条件下实现精确的位置控制。

二、步进电机的工作原理步进电机是一种数字控制电机，其工作原理是通过逐步地施加脉冲信号来驱动电机旋转。

每个脉冲信号会使步进电机按照固定的步距旋转一定角度。

步进电机不需要反馈系统，通过控制脉冲信号的频率和顺序，可以准确控制步进电机的转角和速度。

三、伺服电机与步进电机的区别1. 工作原理•伺服电机：通过反馈系统和控制算法实现精确位置控制。

•步进电机：通过逐步施加脉冲信号来驱动电机旋转。

2. 控制精度•伺服电机：具有更精确的位置控制能力，适合需要高精度控制的应用。

•步进电机：控制精度一般，适合一些简单的定位控制。

3. 反馈系统•伺服电机：需要配备反馈系统，可以实时监测电机位置和速度。

•步进电机：不需要反馈系统，控制简单。

4. 动态响应•伺服电机：具有较快的动态响应能力，适合高速运动和快速变速的应用。

•步进电机：动态响应速度较慢，不适合高速运动。

5. 成本•伺服电机：成本相对较高，适用于对精度和性能要求高的场合。

•步进电机：成本较低，适用于一些对控制要求不高的应用。

6. 使用场景•伺服电机：适用于需要高精度、高速度和高性能的自动化设备。

•步进电机：适用于一些简单的定位控制、打印机、CNC机床等领域。

综上所述，伺服电机和步进电机在工作原理、控制精度、反馈系统、动态响应、成本和使用场景等方面存在明显的区别，应根据具体需求来选择合适的电机类型。

什么叫伺服电机什么叫步进电机作用及原理伺服电机和步进电机是现代工业自动化系统中常见的电动执行元件，它们在机械领域中扮演着重要角色。

在本文中，我们将介绍什么是伺服电机和步进电机，它们的作用和工作原理。

伺服电机是什么？伺服电机是一种能够根据控制信号来精确控制位置、速度和加速度的电动机。

通常情况下，伺服电机由电机、传感器和控制系统三部分组成。

传感器用于实时监测电机的位置和速度，控制系统根据传感器反馈的信息对电机进行调节，使其达到所需的位置或速度。

伺服电机的作用和原理伺服电机的主要作用是提供精准的位置控制和速度调节。

其工作原理基于反馈闭环控制系统。

当控制系统接收到指令时，传感器会实时监测电机的位置和速度信息，并将反馈信息传送给控制系统。

控制系统根据反馈信息对电机进行调节，使其达到指定的位置或速度。

这种闭环控制系统能够确保电机的运行稳定性和精度。

步进电机是什么？步进电机是一种定角度的电机，它通过依次通入脉冲信号来驱动电机旋转固定的步距角。

步进电机不需要传感器反馈，只需要控制系统发送脉冲信号即可实现旋转。

步进电机的作用和原理步进电机的主要作用是将脉冲信号转化为旋转角度。

其工作原理基于分步运行，当控制系统发送脉冲信号时，步进电机会按照指定的步距角度旋转。

步进电机可以精确控制旋转角度，适用于需要精准定位的场合。

结论伺服电机和步进电机在工业自动化系统中扮演着不同的角色，伺服电机提供精准位置控制和速度调节，而步进电机适用于需要精准定位的场合。

了解伺服电机和步进电机的作用和原理有助于正确选择和应用相应的电机类型，提高工业生产效率和质量。

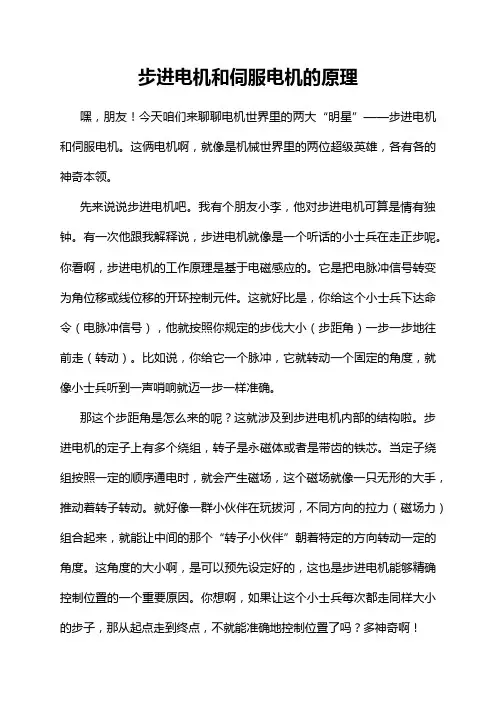

步进电机和伺服电机的原理嘿，朋友！今天咱们来聊聊电机世界里的两大“明星”——步进电机和伺服电机。

这俩电机啊，就像是机械世界里的两位超级英雄，各有各的神奇本领。

先来说说步进电机吧。

我有个朋友小李，他对步进电机可算是情有独钟。

有一次他跟我解释说，步进电机就像是一个听话的小士兵在走正步呢。

你看啊，步进电机的工作原理是基于电磁感应的。

它是把电脉冲信号转变为角位移或线位移的开环控制元件。

这就好比是，你给这个小士兵下达命令（电脉冲信号），他就按照你规定的步伐大小（步距角）一步一步地往前走（转动）。

比如说，你给它一个脉冲，它就转动一个固定的角度，就像小士兵听到一声哨响就迈一步一样准确。

那这个步距角是怎么来的呢？这就涉及到步进电机内部的结构啦。

步进电机的定子上有多个绕组，转子是永磁体或者是带齿的铁芯。

当定子绕组按照一定的顺序通电时，就会产生磁场，这个磁场就像一只无形的大手，推动着转子转动。

就好像一群小伙伴在玩拔河，不同方向的拉力（磁场力）组合起来，就能让中间的那个“转子小伙伴”朝着特定的方向转动一定的角度。

这角度的大小啊，是可以预先设定好的，这也是步进电机能够精确控制位置的一个重要原因。

你想啊，如果让这个小士兵每次都走同样大小的步子，那从起点走到终点，不就能准确地控制位置了吗？多神奇啊！再来说说伺服电机。

我有个同事小王，他在一个需要高精度控制的项目里用到了伺服电机。

他形容伺服电机就像一个聪明绝顶的舞者。

伺服电机的原理呢，它是一种闭环控制系统。

什么叫闭环控制呢？就好比这个舞者在舞台上跳舞（运行），舞台下面有一群评委（编码器或者其他反馈装置）在一直盯着他的动作呢。

当我们给伺服电机一个指令，让它转到某个位置或者达到某个速度的时候，它就开始动起来。

在这个过程中，它内部的编码器会时刻检测电机转子的位置和速度信息，然后把这个信息反馈给驱动器。

这就像是舞者在跳舞的时候，身上的传感器（类比编码器）会把他的动作姿态信息实时传给后台的教练（驱动器）。

步进电机与伺服电机的综合比较步进电机和伺服电机是自动化工业生产中常用的执行电机，其应用领域十分相似，但事实上两者之间是存在一定差异的，本文通过说明两者之间的特点和工作原理，进一步分析了两者之间的区别，给实际生产运用提供了参考。

一、步进电机和伺服电机的主要特点（一）步进电机的主要特点1.步进电机没有积累误差。

一般来说，步进电机的精度大约是其实际步距角的3～5%，且不会累积。

2.步进电机在工作时，电脉冲信号会按一定顺序（例如A-B-C-A-B-C等）轮流加到各相绕组上。

3.步进电机与其它电机不同，其实际工作电压和电流可以超过额定大小，但选择时不应偏离额定值太多。

4.步進电机外表允许的最高温度可以达到80-90° C。

5.步进电机的力矩会随着其频率（或速度）的增大而降低。

6.混合式步进电机驱动器的供电电源电压一般是一个较宽的范围。

7.可以通过将电机与驱动器接线的A+和A-（或者B+和B-）对调即可改变其旋转方向。

（二）伺服电机的主要特点1.起动转矩比较大，当一旦给定子提供控制电压，转子就会立即转动，所以伺服电机具有起动快、灵敏度高的特点。

2.运行范围比较广。

3.不会产生自转现象，正常运转的伺服电机一旦失去控制电压，电机立即停止运转。

二、步进电机和伺服电机的工作原理（一）步进电机的工作原理步进电机可以将电脉冲信号转换为机械信号，步进电机每发送一个电脉冲，就可以使其旋转一个固定的角度，称为步距角。

步距角的大小由其转子齿数Zr 和拍数N所决定。

当连续给电机发送多个电脉冲信号时，就可以使其进行连续运行。

此外，可以通过改变发送的电脉冲信号的频率来控制电机转动的速度，从而实现精确定位和调速的目的。

（二）伺服电机的工作原理伺服电机内部也同样由定子和转子组成，其转子是永磁铁，驱动器控制的三相电首先在定子绕组中形成电磁场，而转子在这种电磁场的作用下发生旋转，与此同时伺服电机通过编码器将转动信号反馈给驱动器，通过闭环调节在驱动器内调整转子转动的角度，从而实现精确的定位控制。

伺服电机与步进电机工作原理一样吗伺服电机和步进电机在现代工业领域中被广泛应用，它们分别具有独特的特点和适用场景。

虽然它们都是用来控制运动的电机，但它们的工作原理却有着显著的区别。

伺服电机的工作原理伺服电机是一种能够控制位置、速度和加速度等参数的电机。

它通过与传感器和控制器配合工作，可以实现精确的控制和闭环反馈。

伺服电机通过不断地读取传感器反馈的位置信息，并与目标位置进行比较，通过控制器来调节电机的输出功率，以实现精确的位置控制。

步进电机的工作原理步进电机是一种将输入脉冲信号转化为离散的步进运动的电机。

它通过控制输入的脉冲信号的频率和方向来控制电机的旋转角度。

步进电机不需要外部的传感器和反馈系统，它的位置信息仅依赖于输入的脉冲信号的数量和方向。

两者工作原理的区别伺服电机和步进电机的工作原理有着明显的区别。

伺服电机通过不断地读取传感器反馈的位置信息，并与目标位置进行比较来实现精确的位置控制；而步进电机则是通过控制输入的脉冲信号的数量和方向来控制电机的旋转角度。

可以说，伺服电机是基于闭环控制的，而步进电机是基于开环控制的。

另外，伺服电机通常具有更好的动态响应能力和稳定性，适用于需要高精度、高速度控制的场景；而步进电机主要用于对位置要求不是很高，但需要简单、稳定控制的场景。

在实际应用中，根据需要选择合适的电机类型是非常重要的。

伺服电机适用于对精度和响应速度要求高的场合，而步进电机适用于对成本和控制简易性要求较高的场合。

综上所述，尽管伺服电机和步进电机都是用来控制运动的电机，但它们的工作原理存在着明显的差异，针对不同的应用场景可以选择不同类型的电机来实现最优的控制效果。

伺服电机和步进电机的区别(一)伺服电机和步进电机是目前工业中应用比较广泛的两种电动机，它们在驱动精度、反应速度、能耗等方面有比较明显的差异。

接下来将从以下四个方面对它们进行比较。

1. 基本工作原理伺服电机的基本工作原理是在控制器的作用下，将反馈的位置和速度信号与预设的目标位置、速度进行比较后，通过调节电机的电流大小和方向，实现精确的控制。

而步进电机的工作原理是在控制器的驱动下，按照预设的步进角度以及方向进行转动，具有固定的步进角度，能够比较稳定地输出转矩。

2. 驱动精度伺服电机在驱动精度方面表现更为优异，可以实现更高的控制精度，不仅可以达到较高的转速，还可以精确地控制位置、速度等参数。

而步进电机虽然在精准定位方面有一定的优势，但是在运动过程中容易发生失步，导致驱动精度有时候不能够得到很好的保证。

3. 反应速度伺服电机具有更快的反应速度，可以更快地响应控制信号进行控制，应用范围更广，适用于速度要求较高的场合。

而步进电机由于在控制信号响应速度以及电磁转矩上存在一定的局限性，反应速度相对较慢，适用于速度要求较低的场合。

4. 能耗与实际应用伺服电机在能耗上比步进电机高出不少，而且在实际应用中，伺服电机具有更广泛的适用性，更加稳定，控制也更为直观，可以应用在许多不同场所，比如机床、自动化设备、飞机、船舶等。

而步进电机则主要应用于定位、打印等精细控制领域，其性价比表现更好。

总的来说，伺服电机和步进电机是应用比较广泛的两种电动机，在驱动精度、反应速度、能耗等方面有明显的差异，它们在不同的场合具有不同的应用价值。

因此，在采用电动机的时候，需要根据实际应用的情况进行选择，以达到最好的驱动效果。

步进伺服电机毕业论文步进伺服电机是近年来在控制领域得到广泛应用的一种电动机，它具有定位精度高、响应速度快、使用方便等特点。

本文将从步进伺服电机的基本原理、控制方法以及应用领域等方面进行论述，旨在全面了解步进伺服电机的特性以及其在实际应用中的优势和局限性。

一、步进伺服电机的基本原理1. 步进电机的工作原理步进电机是以脉冲信号为驱动信号的一种电动机，它依靠电磁场的磁极相互作用实现转动。

步进电机的转动角度大小是由电机的结构参数决定的，而每一次转动都需要给电机输入一个脉冲信号，由此使电机顺时针或逆时针旋转一个固定的角度。

2. 伺服电机的工作原理伺服电机是一种能够通过反馈控制系统来精确控制位置、速度和加速度的电动机，它通过加装传感器和反馈控制电路来完成控制功能。

在伺服系统中，电机的运动状态与环境反馈信号不断地进行比较和校准，以便实现高精度的位置和速度控制。

3. 步进伺服电机的工作原理步进伺服电机是将步进电机和伺服电机的优点集成而成的一种电机。

步进伺服电机包括了步进电机的定点控制和精准位置控制的功能，同时又拥有伺服电机精确位置控制和转速控制的功能。

步进伺服电机的精度和响应速度都比较高，可以适用于许多需要精确控制的场景。

二、步进伺服电机的控制方法1. 随机驱动控制随机驱动控制是一种简单的步进伺服电机控制方法，它只需要单纯地控制脉冲信号的频率即可控制电机的运动。

使用该控制方法时，用户只需要指定步进电机需要旋转的角度，然后控制脉冲信号输出的频率即可。

2. 微处理器控制微处理器控制是一种使用微处理器来控制步进伺服电机的控制方法，它通过编写控制程序和连接外设来实现对电机的控制。

使用微处理器控制可以实现更复杂的运动控制，并且可以集成各种传感器和调节设备，提高控制精度。

3. 模糊控制模糊控制是一种基于模糊逻辑的控制方法，它可以处理不确定和模糊的控制问题。

该控制方法适用于电机控制中存在噪声和混淆的情况，可以实现更加稳定和优化的控制。

伺服电机和步进电机工作原理区别
伺服电机和步进电机是常见的电动机种类，它们在工业自动化、机器人领域等
有着广泛的应用。

虽然它们都可以实现精确的控制，但是其工作原理有着明显的区别。

下面将具体介绍伺服电机和步进电机的工作原理区别。

1. 伺服电机的工作原理
伺服电机是一种具有反馈控制系统的电机，通常由电机、编码器、控制器等部
分组成。

伺服电机通过不断地接收控制器发出的指令，检测电机转速、位置等信息，并将检测到的信息反馈给控制器，进而调节电机的运行状态，以实现精准的位置和速度控制。

当外部负载发生变化时，伺服电机能够根据反馈信号自动调整输出扭矩，确保系统稳定运行。

2. 步进电机的工作原理
步进电机是一种控制简单、结构紧凑的电机，通常由定子、转子、驱动电路等
组成。

步进电机通过向不同的相依次通电，使得电机按一定步进角度转动，从而实现精确的位置控制。

步进电机的运行速度取决于驱动电路向电机提供的脉冲频率和电源电压，不具有反馈控制系统来实现自动调节。

3. 工作原理区别对比
从工作原理上来看，伺服电机是一种闭环控制系统，具有反馈机制，能够根据
实际情况动态调整运行状态；而步进电机是一种开环控制系统，缺乏反馈机制，只能通过控制输入的脉冲频率和电压来控制位置。

因此，伺服电机在需要高精度、高速度、大扭矩等要求较高的场合具有优势；而步进电机更适用于一些低速、简单位置控制的场合。

综上所述，伺服电机和步进电机在工作原理上有着明显的区别。

选择合适的电
机种类应根据具体的应用场景和要求来进行选择，以保证系统的稳定性和性能。
