滑块和滑板模型

素养提升微突破02 动力学中的“滑块-滑板”模型——构建模型，培养抽象思维意识“滑块-滑板”模型“滑块-滑板”模型涉及两个物体，并且物体间存在相对滑动。

叠放在一起的滑块和木板，它们之间存在着相互作用力，在其他外力作用下它们或加速度相同，或加速度不同，无论哪种情况受力分析和运动过程分析都是关键，特别是对相对运动条件的分析。

本模型深刻体现了物理运动观念、相互作用观念的核心素养。

【2019·新课标全国Ⅲ卷】如图（a），物块和木板叠放在实验台上，物块用一不可伸长的细绳与固定在实验台上的力传感器相连，细绳水平。

t=0时，木板开始受到水平外力F的作用，在t=4 s时撤去外力。

细绳对物块的拉力f随时间t变化的关系如图（b）所示，木板的速度v与时间t的关系如图（c）所示。

木板与实验台之间的摩擦可以忽略。

重力加速度取g=10 m/s2。

由题给数据可以得出A．木板的质量为1 kgB．2 s~4 s内，力F的大小为0.4 NC．0~2 s内，力F的大小保持不变D．物块与木板之间的动摩擦因数为0.2【答案】AB【解析】结合两图像可判断出0~2 s物块和木板还未发生相对滑动，它们之间的摩擦力为静摩擦力，此过程力F等于f，故F在此过程中是变力，即C错误；2~5 s内木板与物块发生相对滑动，摩擦力转变为滑动摩擦力，由牛顿运动定律，对2~4 s和4~5 s列运动学方程，可解出质量m为1 kg，2~4 s内的力F 为0.4 N，故A、B正确；由于不知道物块的质量，所以无法计算它们之间的动摩擦因数μ，故D错误。

【素养解读】本题以木板为研究对象，通过f-t与v-t图像对运动过程进行受力分析、运动分析，体现了物理学科科学推理的核心素养。

一、水平面上的滑块—滑板模型水平面上的滑块—滑板模型是高中参考题型，一般采用三步解题法：【典例1】如图所示，质量m＝1 kg 的物块A放在质量M＝4 kg的木板B的左端，起初A、B静止在水平地面上。

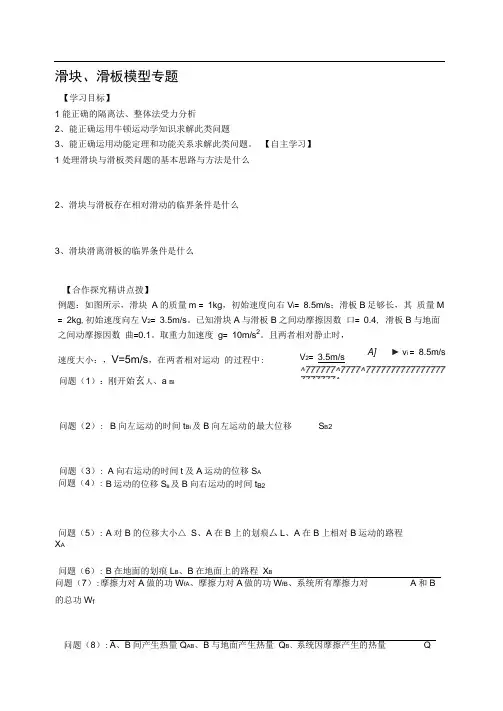

滑块、滑板模型专题【学习目标】1能正确的隔离法、整体法受力分析 2、能正确运用牛顿运动学知识求解此类问题3、能正确运用动能定理和功能关系求解此类问题。

【自主学习】 1处理滑块与滑板类问题的基本思路与方法是什么2、滑块与滑板存在相对滑动的临界条件是什么3、滑块滑离滑板的临界条件是什么问题（4）: B 运动的位移S B 及B 向右运动的时间t B2问题（5）: A 对B 的位移大小△ S 、A 在B 上的划痕厶L 、A 在B 上相对B 运动的路程 X A问题（6）: B 在地面的划痕L B 、B 在地面上的路程 X B问题（7）:摩擦力对A 做的功W fA 、摩擦力对A 做的功W fB 、系统所有摩擦力对 A 和B的总功W f问题（8）: A 、B 间产生热量Q AB 、B 与地面产生热量 Q B 、系统因摩擦产生的热量 Q【合作探究精讲点拨】例题：如图所示，滑块 A 的质量m = 1kg ，初始速度向右V i = 8.5m/s ；滑板B 足够长，其 质量M = 2kg ,初始速度向左V 2= 3.5m/s 。

已知滑块A 与滑板B 之间动摩擦因数 口= 0.4, 滑板B 与地面之间动摩擦因数 曲=0.1。

取重力加速度 g = 10m/s 2。

且两者相对静止时， A] ► v i = 8.5m/s速度大小：，V=5m/s ，在两者相对运动 的过程中: 问题（1）： 刚开始玄人、a BI V 2= 3.5m/s^777777^7777^77777777777777777777777^问题（2）: B 向左运动的时间t Bi 及B 向左运动的最大位移 S B 2问题（3）: A 向右运动的时间t 及A 运动的位移S A问题（9）: 画出两者在相对运动过程中的示意图和v —t图象练习：如图为某生产流水线工作原理示意图•足够长的工作平台上有一小孔A，一定长度的操作板（厚度可忽略不计）静止于小孔的左侧，某时刻开始，零件（可视为质点）无初速地放上操作板的中点，同时操作板在电动机带动下向右做匀加速直线运动，直至运动到A孔的右侧（忽略小孔对操作板运动的影响），最终零件运动到A孔时速度恰好为零，并由A孔下落进入下一道工序•已知零件与操作板间的动摩擦因数1=0.05，零件与与工作台间的动摩擦因数卩2=0.025不计操作板与工作台间的摩擦.重力加速度g=10m/s2 .求：（1）操作板做匀加速直线运动的加速度大小；（2）若操作板长L=2m，质量M=3kg，零件的质量m=0.5kg，则操作板从A孔左侧完全运动到右侧的过程中，电动机至少做多少功？零件操________ £1 _______工作台[ 工作台A【总结归纳】【针对训练】1光滑水平地面上叠放着两个物体 A 和B ,如图所示.水平拉力 F 作用在物体 B 上，使A 、B 两物体从静止出发一起运动•经过时间t ,撤去拉力F ,再经过时间t ,物体A 、B 的动能分别设为 EA 和EB ，在运动过程中A 、B 始终保持相对静止.以下有几个说法： ①EA + EB 等于拉力F 做的功；②EA + EB 小于拉力F 做的功；③EA 等于撤去拉力F 前 摩擦力对物体 A 做的功；④EA 大于撤去拉力F 前摩擦力对物体 A 做的功。

考点分类：考点分类见下表考点一：“滑块—滑板”模型1.模型概述(1)滑块、滑板是上、下叠放的,分别在各自所受力的作用下运动,且在相互的摩擦力作用下相对滑动.(2)滑块相对滑板从一端运动到另一端,若两者同向运动,位移之差等于板长;若反向运动,位移之和等于板长.(3)一般两者速度相等为“临界点”,要判定临界速度之后两者的运动形式.2.常见情形动,且v板<v块,则两者加速度不同,x板<x块,Δ-x板,最后分离或相对静止考点二“传送带”模型1.模型概述：传送带模型包含水平传送带和倾斜传送带,求解的关键在于对物体所受的摩擦力进行正确的分析判断.物体的速度与传送带速度相等时,物体所受摩擦力可能发生突变.2.常见情形：(1)v0>v时,可能一直减速,也可能先减速再匀速送带较短时,滑块一直减速到左端传送带较长时,滑块还要被传一直加速可能先加速后匀速可能一直加速可能先加速后匀速可能先减速后反向加速典例精析★考点一：“滑块—滑板”模型◆典例一：(2018·湖北武汉模拟)如图所示,水平传送带足够长,传送带始终顺时针匀速运动,长为1 m的薄木板A的正中央放置一个小木块B,A和B之间的动摩擦因数为0.2,A和传送带之间的动摩擦因数为0.5,薄木板A的质量是木块B质量的2倍,轻轻把A,B整体放置在传送带的中央,设传送带始终绷紧并处于水平状态,取g=10 m/s2.在刚放上很短的时间内,A,B的加速度大小分别为( )A.6.5 m/s2,2 m/s2B.5 m/s2,2 m/s2C.5 m/s2,5 m/s2D.7.5 m/s2,2 m/s2【答案】A◆典例二：如左图所示，粗糙的水平地面上有一块长木板P，小滑块Q放置于长木板上最右端。

现将一个水平向右力F作用在长木板的右端，让长木板从静止开始运动。

滑块、长木板的速度图象如右图所示，己知物块与木板的质量相等，滑块Q始终没有从长木板P上滑下。

重力加速度g=10m/s2。

物理模型 “滑板—滑块”模型[模型概述] (1)滑板——滑块模型的特点①滑块未必是光滑的．②板的长度可能是有限的，也可能是足够长的．③板的上、下表面可能都存在摩擦，也可能只有一个面存在摩擦，还可能两个面都不存在摩擦．(2)滑板——滑块模型常用的物理规律匀变速直线运动规律、牛顿运动定律、动能定理、机械能守恒定律、能的转化和守恒定律、功能关系等．[模型指导] (1)两种位移关系滑块由滑板的一端运动到另一端的过程中，若滑块和滑板同向运动，位移之差等于板长；反向运动时，位移之和等于板长．(2)解题思路处理滑块—木板模型问题的分析方法(1)动力学分析：分别对滑块和木板进行受力分析，根据牛顿第二定律求出各自的加速度；从放上滑块到二者速度相等，所用时间相等，由t ＝Δv 2a 2＝Δv 1a 1可求出共同速度v 和所用时间t ，然后由位移公式可分别求出二者的位移.(2)功和能分析：对滑块和木板分别运用动能定理，或者对系统运用能量守恒定律，要注意区分三个位移：①求摩擦力对滑块做功时用滑块对地的位移x 滑；②求摩擦力对木板做功时用木板对地的位移x 板；③求摩擦生热时用相对滑动的位移x 相.1．如图所示，光滑水平面上放置着质量分别为m 、2m 的A 、B 两个物体，A 、B 间的最大静摩擦力为μmg ，现用水平拉力F 拉B ，使A 、B 以同一加速度运动，则拉力F 的最大值为A ．μmgB ．2μmgC ．3μmgD ．4μmg解析 当A 、B 之间恰好不发生相对滑动时力F 最大，此时，对于A 物体所受的合外力为μmg ，由牛顿第二定律知a A ＝μmgm ＝μg ；对于A 、B 整体，加速度a ＝a A ＝μg ，由牛顿第二定律得F ＝3ma ＝3μmg 。

答案 C2.(2017·广西质检)如图所示，A 、B 两个物体叠放在一起，静止在粗糙水平地面上，物体B 与水平地面间的动摩擦因数μ1＝0.1，物体A 与B 之间的动摩擦因数μ2＝0.2.已知物体A 的质量m ＝2 kg ，物体B 的质量M ＝3 kg ，重力加速度g 取10 m/s 2.现对物体B 施加一个水平向右的恒力F ，为使物体A 与物体B 相对静止，则恒力的最大值是(物体间的最大静摩擦力等于滑动摩擦力)( )A ．20 NB ．15 NC ．10 ND ．5 N答案：B 解析：对A 、B 整体，由牛顿第二定律，F max －μ1(m ＋M )g ＝(m ＋M )a ；对物体A ，由牛顿第二定律，μ2mg ＝ma ；联立解得F max ＝(m ＋M )(μ1＋μ2)g ，代入相关数据得F max ＝15 N ，选项B 正确．3．(2017·黄冈质检)如图甲所示，在水平地面上有一长木板B ，其上叠放木块A 。

高中物理模型法解题——滑板木块模型【模型概述】滑块-滑板问题往往涉及两个物体，并且常常是叠放在一起的，有时也成为“叠放问题”。

两个物体间由某种力联系在一起，并且存在相对运动，牵涉到摩擦力的分析和突变、极值问题，与运动学、受力分析、动力学、功和能都有密切的联系。

既可单独考其中单个知识点，也可以出综合性的大题。

分析过程复杂，综合性极强，并且需要较强的数学计算能力，是高中物理教学和学习的难点。

鉴于“滑板-滑块模型”的特点，板块问题能够较好的考查学生对知识的掌握程度和学生对问题的分析综合能力，是增强试卷区分度的有力题目。

因此，板块问题不论在平时的大小模考中，还是在高考试卷中都占据着非常重要的地位。

【知识链接】一、滑板-滑块模型1）解题思路：分析滑块和滑板的受力情况——应用牛顿第二定律分别求出速度——对二者进行运动情况分析——找出位移关系或速度关系建立方程并求解。

2）位移关系：滑块从滑板的一端运动到另一端的过程中，若滑块和滑板向同一方向运动，则滑块的位移与滑板的位移之差等于滑板的长度；若滑块和滑板向相反方向运动，则滑块的位移和滑板的位移之差等于滑板的长度。

3）速度关系：当滑块和滑板的速度相同，二者距离往往最大或最小。

4） 何时开始运动：判断两个接触面间摩擦力的大小关系，根据两接触面间摩擦力的大小判断谁先运动。

5） 何时开始相对运动：二者加速度相同是发生相对运动的转折点，隔离法求出该加速度，然后整体法求解外力。

6） 摩擦力做功问题：A ）叠放的长方体物块A 、B 在光滑的水平面上匀速运动或在光滑的斜面上自由释放后变速运动的过程中(如下图所示)，A 、B 之间无摩擦力作用．B ）如图所示，一对滑动摩擦力做的总功一定为负值，其绝对值等于摩擦力乘以相对滑动的总路程或等于摩擦产生的热量，与单个物体的位移无关，即Q 摩＝f·s 相．二、 运动学相关知识1） 匀速直线运动：匀速直线运动指速度大小和方向均不变的直线运动叫做匀速直线运动，涉及的公式是 。

人教版新教材高中物理必修第一册第四章运动和力的关系相对运动模型---滑块滑板模型专题（题组分类训练）题组特训特训内容题组一外力作用下的滑块滑板（水平面）模型题组二有一定初速度的滑块滑板（水平面）模型题组三滑块滑板中的图像问题题组四倾斜面上的滑块滑板模型基础知识清单2．解题方法：(1)明确各物体对地的运动和物体间的相对运动情况，确定物体间的摩擦力方向．(2)分别隔离两物体进行受力分析，准确求出各物体在各个运动过程中的加速度(注意两过程的连接处加速度可能突变)．(3)物体之间的位移(路程)关系或速度关系是解题的突破口．求解中应注意联系两个过程的纽带，即每一个过程的末速度是下一个过程的初速度．3．常见的两种位移关系: 滑块由滑板的一端运动到另一端的过程中，若滑块和滑板同向运动，位移之差等于板长；反向运动时，位移之和等于板长．4．注意摩擦力的突变: 当滑块与木板速度相同时，二者之间的摩擦力通常会发生突变，由滑动摩擦力变为静摩擦力或者消失，或者摩擦力方向发生变化，速度相同是摩擦力突变的一个临界条件．5．解题思路题组特训一：外力作用下的滑块滑板（水平面）模型1. (多选)如图所示，质量为m1的足够长木板静止在光滑水平地面上，其上放一质量为m 2的木块．t ＝0时刻起，给木块施加一水平恒力F .分别用a 1、a 2和v 1、v 2表示木板、木块的加速度和速度大小，下列图中可能符合运动情况的是( )【答案】AC【解析】木块和木板可能保持相对静止，一起做匀加速直线运动，加速度大小相等，故A 正确；木块可能相对于木板向前滑动，即木块的加速度a 2大于木板的加速度a 1，都做匀加速直线运动，故B 、D 错误，C 正确．2.（多选）如图所示，在光滑水平面上叠放着A 、B 两物体，已知m A = 6kg 、m B = 2kg ，A 、B 间动摩擦因数μ = 0.2，在物体A 上施加水平向右的力F ，g 取10m/s 2，则（ ）A ．当拉力F < 12N 时，A 静止不动B ．当拉力F > 16N 时，A 相对B 滑动C ．当拉力F = 16N 时，B 受A 的摩擦力等于4ND ．当拉力F < 48N 时，A 相对B 始终静止 【答案】CD【解析】当A 、B 发生相对运动时的加速度为 220.2610m/s 6m/s 2A Bm ga m μ⨯⨯=== 则发生相对运动时最大拉力为 ()86N 48N A B F m m a =+=⨯=当拉力0 < F < 48N 时，A 相对于B 静止，而对于地面来说是运动的，A 错误、D 正确； 由选项A 知当拉力48N > F > 16N 时，A 相对于B 静止，而对于地面来说是运动的，B 错误； 拉力F = 16N 时，A 、B 始终保持静止，当F = 16N 时，整体的加速度为2216m/s 2m/s 8A B F a m m '===+则B 对A 的摩擦力为 22N 4N B f m a '==⨯=C 正确。

云和课堂：牛顿运动定律巧解滑块--滑板模型（第一课时）综述及计算题王海桥12.101．模型特点：上、下叠放两个物体，并且两物体在摩擦力的相互作用下发生相对滑动．2．建模指导：基本思路：（1）受力分析，根据牛顿第二定律分别求出滑块和木板的加速度；（2）运动状态分析，找出位移关系，速度关系，建立方程．（特别注意位移都是相对地面的位移）.3．两种位移关系：（相对滑动的位移关系）滑块由滑板的一端运动到另一端的过程中，若滑块和滑板同向运动，位移之差等于板长；反向运动时，位移之和等于板长．4.滑块与滑板间是否发生相对滑动的判断方法（1）.动力学条件判断法：分析滑块—滑板间的摩擦力是否为滑动摩擦力。

若为静摩擦力，则两者之间无相对滑动；若为滑动摩擦力，则两者之间有相对滑动。

（2）.运动学条件判断法：求出不受外力F作用的物体的最大临界加速度amax，若滑块与滑板整体的加速度a满足条件二者之间就不发生相对滑动，(3).滑块滑离滑板的临界条件当滑板的长度一定时，滑块可能从滑板滑下，恰好滑到滑板的边缘达到共同速度是滑块滑离滑板的临界条件.【例1】如图所示，m1 =40kg的木板在无摩擦的地板上，木板上又放m2 =10kg的石块，石块与木板间的动摩擦因素μ=0.6。

试问：（1）当水平力F=50N时，石块与木板间有无相对滑动？（2）当水平力F=100N时，石块与木板间有无相对滑动？（g=10m/s ）此时m 的加速度为多大？【例2】.如图所示，在光滑水平面上有一小车A，其质量为mA=2.0kg，小车上放一个物体B，其质量为mB=1.0kg，如图（1）所示．给B一个水平推力F，当F增大到稍大于3.0N 时，A、B开始相对滑动．如果撤去F，对A施加一水平推力F′，如图（2）所示，要使A、B不相对滑动，求F′的最大值Fm．【例3】木板M静止在光滑水平面上，木板上放着一个小滑块m，与木板之间的动摩擦因数μ，为了使得m能从M上滑落下来，求下列情况下力F的大小范围。

应用动力学方法解决“滑块——滑板”模型问题[核心精讲]滑块——滑板模型是近几年来高考考查的热点，涉及摩擦力的分析判断、牛顿运动定律、匀变速运动等主干知识，能力要求较高，滑块和滑板的位移关系、速度关系是解答滑块——滑板模型的切入点，前一运动阶段的末速度是下一运动阶段的初速度，解题过程中必须以地面为参考系．1．模型特点：滑块(视为质点)置于滑板上，滑块和滑板均相对地面运动，且滑块和滑板在摩擦力的相互作用下发生相对滑动．2．运动学分析：无临界速度时，滑块与滑板分离，确定相等时间内的位移关系解题；有临界速度时，滑块与滑板不分离，假设速度相等后加速度相同，由整体法求解系统的共同加速度，再由隔离法用牛顿第二定律求滑块与滑板间的摩擦力f ，如果该摩擦力不大于最大静摩擦力说明假设成立，则整体列式解题；如果该摩擦力大于最大静摩擦力说明假设不成立，则分别列式；确定相等时间内的位移关系解题．3．动力学分析：判断滑块与滑板是否发生相对滑动是解决这类问题的一个难点，通常采用整体法、隔离法和假设法等．往往先假设两者相对静止，由牛顿第二定律求出它们之间的摩擦力f ，与最大静摩擦力f m 进行比较．若f <f m ，则不会发生相对滑动；反之，将发生相对滑动．从运动学角度看，滑块与滑板的速度和加速度不等，则会发生相对滑动．[范例] (20分)(2015·高考全国卷Ⅰ)一长木板置于粗糙水平地面上，木板左端放置一小物块；在木板右方有一墙壁，木板右端与墙壁的距离为4.5 m ，如图甲所示．t ＝0时刻开始，小物块与木板一起以共同速度向右运动，直至t ＝1 s 时木板与墙壁碰撞(碰撞时间极短)．碰撞前后木板速度大小不变，方向相反；运动过程中小物块始终未离开木板．已知碰撞后1 s 时间内小物块的v －t 图线如图乙所示．木板的质量是小物块质量的15倍，重力加速度大小g 取10 m/s 2.求：(1)木板与地面间的动摩擦因数μ1及小物块与木板间的动摩擦因数μ2； (2)木板的最小长度；(3)木板右端离墙壁的最终距离．[解析] (1)规定向右为正方向．木板与墙壁相碰前，小物块和木板一起向右做匀变速运动，设加速度为a 1，小物块和木板的质量分别为m 和M .由牛顿第二定律得－μ1(m ＋M )g ＝(m ＋M )a 1①(1分)由题图乙可知，木板与墙壁碰撞前瞬间的速度v 1＝4 m/s ，由运动学公式得v 1＝v 0＋ a 1t 1②(1分) x 0＝v 0t 1＋12a 1t 21③(1分)式中，t 1＝1 s ，x 0＝4.5 m 是木板碰撞前的位移，v 0是小物块和木板开始运动时的速度．联立①②③式和题给条件得μ1＝0.1 ④(1分)在木板与墙壁碰撞后，木板以初速度为－v 1向左做匀变速运动，小物块以初速度v 1向右做匀变速运动．设小物块的加速度为a 2，由牛顿第二定律得－μ2mg ＝ma 2⑤(1分)由题图乙可得a 2＝v 2－v 1t 2－t 1⑥(1分)式中，t 2＝2 s ，v 2＝0，联立⑤⑥式和题给条件得 μ2＝0.4.⑦(1分)(2)设碰撞后木板的加速度为a 3，经过时间Δt ，木板和小物块刚好具有共同速度v 3.由牛顿第二定律及运动学公式得μ2mg ＋μ1(M ＋m )g ＝Ma 3⑧(1分) v 3＝－v 1＋a 3Δt ⑨(1分) v 3＝v 1＋a 2Δt⑩(1分)碰撞后至木板和小物块刚好达到共同速度的过程中，木板运动的位移为 x 1＝－v 1＋v 32Δt⑪(1分) 小物块运动的位移为x 2＝v 1＋v 32Δt⑫(1分) 小物块相对木板的位移为Δx ＝x 2－x 1⑬(1分)联立④⑥⑦⑧⑨⑩⑪⑫⑬式，并代入数值得 Δx ＝6.0 m⑭(1分)因为运动过程中小物块没有脱离木板，所以木板的最小长度应为6.0 m ．(1分) (3)在小物块和木板具有共同速度后，两者向左做匀变速运动直至停止，设加速度为a 4，此过程中小物块和木板运动的位移为x 3.由牛顿第二定律及运动学公式得μ1(m ＋M )g ＝(m ＋M )a 4⑮(1分) 0－v 23＝2a 4x 3⑯(1分)碰后木板运动的位移为x＝x1＋x3 ⑰(1分)联立④⑥⑦⑧⑨⑩⑪⑮⑯⑰式，并代入数值得x＝－6.5 m(1分)木板右端离墙壁的最终距离为6.5 m．(1分)[答案](1)0.10.4(2)6.0 m(3)6.5 m(1)规范要求书写物理表达式要以课本原始公式为依据，牛顿第二定律的表达式为F合＝ma，要分步列式，尽量不要列综合式，否则容易失分；符号使用要规范，与题目提供的符号要一致，再者木板和物块的加速度不同，若都用a表示不加以区分，将不得分．(2)评分细则第(1)问7分，①～⑦式各1分．第(2)问8分，⑧～⑭式各1分．第(3)问5分，⑮～⑰式各1分．题目中给出的符号解析中必须要一致，若μ1、μ2用错，则扣结果分．无单位、单位错误，相应的得分点不给分．(用其他方法求解，正确的，参照上述答案酌情给分)[预测押题]1．如图甲所示，质量为M的长木板，静止放置在粗糙水平地面上，有一个质量为m、可视为质点的物块，以某一水平初速度从左端冲上木板．从物块冲上木板到物块和木板达到共同速度的过程中，物块和木板的v－t图象分别如图乙中的折线acd和bcd所示，a、b、c、d点的坐标分别为a(0，10)、b(0，0)、c(4，4)、d(12，0)．根据v－t图象，求：(1)物块冲上木板做匀减速直线运动的加速度大小a1，木板开始做匀加速直线运动的加速度大小a2，达到共同速度后一起做匀减速直线运动的加速度大小a3；(2)物块质量m与长木板质量M之比；(3)物块相对长木板滑行的距离Δx.解析：(1)由v －t 图象可求出物块冲上木板做匀减速直线运动的加速度大小a 1＝10－44m/s 2＝1.5 m/s 2，木板开始做匀加速直线运动的加速度大小a 2＝4－04m/s 2＝1 m/s 2，达到共同速度后一起做匀减速直线运动的加速度大小a 3＝4－08m/s 2＝0.5 m/s 2.(2)对物块冲上木板匀减速阶段：μ1mg ＝ma 1 对木板向前匀加速阶段：μ1mg －μ2(m ＋M )g ＝Ma 2 物块和木板达到共同速度后向前匀减速阶段： μ2(m ＋M )g ＝(M ＋m )a 3 以上三式联立可得m M ＝32.(3)由v －t 图象可以看出，物块相对于长木板滑行的距离Δx 对应图中△abc 的面积，故Δx ＝10×4×12m ＝20 m.答案：(1)1.5 m/s 2 1 m/s 2 0.5 m/s 2 (2)32(3)20 m 2．(2017·湖北七市联考)如图所示，可视为质点的物体A 叠放在长木板B 上，A 、B 的质量分别为m 1＝10 kg 、m 2＝10 kg ，B 长为L ＝16 m ，开始时A 在B 的最右端；A 与B 、B 与地之间的动摩擦因数分别为μ1＝0.4、μ2＝0.4；现将一水平恒力F ＝200 N 作用在B 上，使A 、B 由静止开始运动，当A 恰好运动到B 的中点时撤去外力F ，g 取10 m/s 2.求：(1)力F 作用的时间及此时B 前进的距离； (2)撤去外力F 后B 还能走多远？解析：(1)力F 开始作用时，设A 、B 的加速度分别为a 1、a 2， 对A ：μ1m 1g ＝m 1a 1，a 1＝4 m/s 2 对B ：F －μ1m 1g －μ2(m 1＋m 2)g ＝m 2a 2， a 2＝8 m/s 2，设力F 作用的时间为t ，对应此时A 、B 的速度为v A 、v B 则有12a 2t 2－12a 1t 2＝12L代入数据得，t ＝2 s ，v A＝8 m/s，v B＝16 m/s此时B前进的距离为x B＝12a2t2＝16 m.(2)撤去外力F后，对A有μ1m1g＝m1a3，a3＝4 m/s2对B有μ1m1g＋μ2(m1＋m2)g＝m2a4，a4＝12 m/s2设A、B经过时间t1达到共同速度v1则有v A＋a3t1＝v B－a4t1解得：t1＝0.5 s，v1＝10 m/s此过程中B前进的距离为x1＝v2B－v212a4＝6.5 mA、B共速后一起匀减速的加速度为a5μ2(m1＋m2)g＝(m1＋m2)a5，a5＝4 m/s2此时B前进的距离为x2＝v 2 12a5＝12.5 m 撤去F后B前进的总距离为x＝x1＋x2＝19 m.答案：(1)2 s16 m(2)19 m。

滑块与滑板相互作用模型【模型分析】1、相互作用:滑块之间的摩擦力分析2、相对运动：具有相同的速度时相对静止。

两相互作用的物体在速度相同,但加速度不相同时，两者之间同样有位置的变化，发生相对运动。

3、通常所说物体运动的位移、速度、加速度都是对地而言的。

在相对运动的过程中相互作用的物体之间位移、速度、加速度、时间一定存在关联。

它就是我们解决力和运动突破口。

4、求时间通常会用到牛顿第二定律加运动学公式5、求位移通常会用到牛顿第二定律加运动学公式或动能定理，应用动能定理时研究对象为单个物体或可以看成单个物体的整体。

另外求相对位移时：通常会用到系统能量守恒定律.6、求速度通常会用到牛顿第二定律加运动学公式或动能定理或动量守恒定律:应用动量守恒定律时要特别注意系统的条件和方向。

1、如图所示,在光滑水平面上有一小车A ,其质量为0.2=A m kg ，小车上放一个物体B ，其质量为0.1=B m kg ，如图(1）所示。

给B 一个水平推力F ，当F 增大到稍大于3。

0N 时，A 、B 开始相对滑动。

如果撤去F ，对A 施加一水平推力F ′，如图（2）所示，要使A 、B 不相对滑动,求F ′的最大值m F2．如图所示，质量M=8 kg 的小车放在水平光滑的平面上，在小车左端加一水平推力F=8 N ，当小车向右运动的速度达到1.5 m/s 时，在小车前端轻轻地放上一个大小不计，质量为m=2 kg 的小物块,物块与小车间的动摩擦因数μ=0。

2，小车足够长（取g=l0 m/s 2）。

求： （1）小物块放后，小物块及小车的加速度大小各为多大？（2)经多长时间两者达到相同的速度？（3）从小物块放上小车开始，经过t=1.5 s 小物块通过的位移大小为多少？3．如图所示，一块质量为M ，长为L 的均质板放在很长的光滑水平桌面上，板的左端有一质量为m 的小物体（可视为质点），物体上连接一根很长的细绳，细绳跨过位于桌边的定滑轮．某人以恒定的速率v 向下拉绳,物体最多只能到达板的中点，而板的右端尚未到达桌边定滑轮处．试求： （1）物体刚达板中点时板的位移．（2）若板与桌面之间有摩擦，为使物体能达到板的右端,板与桌面之间的动摩擦因数的范围是多少？FA B图（1）F ′A B 图（2）M m vMm4．如图所示,质量为M ,长度为L 的长木板放在水平桌面上，木板右端放有一质量为m 长度可忽略的小木块,木块与木板之间、木板与桌面之间的动摩擦因数均为μ。

第10讲滑板-滑块模型11.模型特点上、下叠放的两个物体，并且两物体在摩擦力的相互作用下发生相对滑动。

2.解题指导（1）分析滑块和木板的受力情况，根据牛顿第二定律分别求出滑块和木板的加速度；（2）对滑块和木板进行运动情况分析，找出滑块和木板之间位移关系或速度关系，建立方程。

（3）通常所说物体运动的位移、速度、加速度都是对地而言的。

在相对运动的过程中相互作用的物体之间位移、速度、加速度、时间一定存在关联。

它就是解决问题的突破口。

（4）求时间通常会用到牛顿第二定律加运动学公式或动量定理：应用动量定理时特别要注意条件和方向，最好是对单个物体应用动量定理求解。

（5）求位移通常会用到牛顿第二定律加运动学公式或动能定理，应用动能定理时研究对象为单个物体或可以看成单个物体的整体。

另外求相对位移时，通常会用到系统能量守恒定律。

（6）求速度通常会用到牛顿第二定律加运动学公式或动能定理或动量守恒定律：应用动量守恒定律时要特别注意系统的条件和方向。

3.两种位移关系滑块由滑板的一端运动到另一端的过程中，若滑块和滑板同向运动，二者位移之差等于滑板长度；反向运动时，二者位移之和等于滑板长。

4.易错点（1）不清楚滑块、滑板的受力情况，求不出各自的加速度；（2）不清楚物体间发生相对滑动的条件。

说明：两者发生相对滑动的条件：（1）摩擦力为滑动摩擦力（动力学条件）；（2）二者速度或加速度不相等（运动学条件）。

（其中动力学条件是判断的主要依据）5.分析“滑块—滑板模型”问题时应掌握的技巧（1）分析题中滑块、滑板的受力情况，求出各自的加速度；（2）画好运动草图，找出位移、速度、时间等物理量间的关系；（3）明确每一过程的末速度是下一过程的初速度。

2一、单选题1.（2020·四川省高三三模）如图所示，质量均为M 的物块A 、B 叠放在光滑水平桌面上，质量为m 的物块C 用跨过轻质光滑定滑轮的轻绳与B 连接，且轻绳与桌面平行，A 、B 之间的动摩擦因数为μ，设最大静摩擦力等于滑动摩擦力，重力加速度大小为g ，下列说法正确的是（ ）A.若物块A 、B 未发生相对滑动，物块A 受到的摩擦力为2f MmgF M m=+B.要使物块A 、B 发生相对滑动，应满足关系1Mm μμ>- C.若物块A 、B 未发生相对滑动，轻绳拉力的大小为mgD.若物块A 、B 未发生相对滑动时，轻绳对定滑轮的作用力为22MmgF M m=+【答案】A【解析】A .若物块A 、B 未发生相对滑动，A 、B 、C 三者加速的大小相等，由牛顿第二定律得()2mg M m a =+对A ，由牛顿第二定律得f F Ma =解得2f MmgF M m=+，故A 正确；B .当A 、B 发生相对滑动时，A 所受的静摩擦力达到最大，根据牛顿第二定律有Mg Ma μ=解得a g μ=以A 、B 、C 系统为研究对象，由牛顿第二定律得()2mg M m a =+解得21Mm μμ=- 故要使物块A 、B 之间发生相对滑动，则21Mm μμ>-，故B 错误； C .若物块A 、B 未发生相对滑动，设轻绳拉力的大小为F ，对C 受力分析，根据牛顿第二定律有mg F ma -=解得F mg ma mg =-<，故C 错误；D .若物块A 、B 未发生相对滑动时，由A 可知，此时的加速度为2f mgMmF a M ==+对C 受力分析，根据牛顿第二定律有mg F ma -=解得22MmgF M m=+根据力的合成法则，可得轻绳对定滑轮的作用力2222+=2MmgN F F M m=+故D 错误。
