断路器A型、B型、C型战D型脱扣直线的含意战用途之阳早格格创做脱扣个性直线的意义，应用场合分歧会有分歧的个性直线（电流脱扣时间）.B个性适用于杂阻性背载战矮感照明回路；C个性适用于感性背载战下感照明回路；D个性适用于下感背载战较大冲打电流的配电系统；K个性适用于电机呵护战变压器配电系统；他们的热脱扣个性战电磁脱扣个性是纷歧样的个性字母后里的数字是指额定电流如果念有更深的相识可参照GB10963瞬时过载本领，B：2倍、C：5倍、D：10倍IEC60898 尺度确定的 III 级限流央供B 型直线：呵护短路电流较小的背载(呵护短路电流较小的背载)□脱扣个性: 瞬时脱扣范畴 (3～5) InC 型直线：呵护惯例背载战配电线缆(配电呵护)□脱扣个性: 瞬时脱扣范畴 (5～10) InD 型直线：呵护起动电流大的冲打性背荷 (如电效果，变压器等)(能源呵护)□脱扣个性: 瞬时脱扣范畴 (10～14) In ―――――――――――――――――对付于微型断路器去道，同有四种磁脱扣直线典型的断路器，脱扣直线A/B/C/D1、A型脱扣直线：磁脱扣电流为（23）In,适用于呵护半导体电子线路，戴小功率电源变压器的丈量回路或者线路少且电流小的系统2、B型脱扣直线：磁脱扣电流为（35）In，适用于呵护住户配电系统，家用电器的呵护战人身仄安呵护3、C型脱扣直线：磁脱扣电流为（510）In，适用于呵护配电线路以及具备较下交通电流的照明线路4、D型脱扣直线：磁脱扣电流为（1020）In，适用于呵护具备很下冲打电流的设备，如变压器，电磁阀等A个性：2倍额定电流，很少用，普遍用于半导体呵护；B 个性：2~3倍额定电流，普遍用于变压器侧的两次回路呵护；C个性：5~10倍额定电流，该个性是最时常使用的，普遍用于修筑照明用电等等；D个性：10~20倍额定电流，普遍用于能源配电.Ｋ个性（ABB博利），它主假如用于额定电流４０Ａ以下的电效果系统依照区别举止断路器个性采用。
断路器A型B型C型和D型脱扣曲线的含义和用途文档编制序号：[KKIDT-LLE0828-LLETD298-POI08]断路器A型、B型、C型和D型脱扣曲线的含义和用途脱扣特性曲线的意思，应用场合不同会有不同的特性曲线（电流-脱扣时间）。
B特性适用于纯阻性负载和低感照明回路；C特性适用于感性负载和高感照明回路；D特性适用于高感负载和较大冲击电流的配电系统；K特性适用于电机保护和变压器配电系统；他们的热脱扣特性和电磁脱扣特性是不一样的特性字母后面的数字是指额定电流如果想有更深的了解可参照GB10963瞬时过载能力，B：2倍、C：5倍、D：10倍IEC60898标准规定的III级限流要求B型曲线：保护短路电流较小的负载(保护短路电流较小的负载)□脱扣特性:瞬时脱扣范围(3～5)InC型曲线：保护常规负载和配电线缆(配电保护)□脱扣特性:瞬时脱扣范围(5～10)InD型曲线：保护起动电流大的冲击性负荷(如电动机，变压器等)(动力保护)□脱扣特性:瞬时脱扣范围(10～14)In？―――――――――――――――――对于微型断路器来讲，共有四种磁脱扣曲线类型的断路器，脱扣曲线A/B/C/D1、A型脱扣曲线：磁脱扣电流为（2-3）In,适用于保护半导体电子线路，带小功率电源变压器的测量回路或线路长且电流小的系统2、B型脱扣曲线：磁脱扣电流为（3-5）In，适用于保护住户配电系统，家用电器的保护和人身安全保护3、C型脱扣曲线：磁脱扣电流为（5-10）In，适用于保护配电线路以及具有较高接通电流的照明线路4、D型脱扣曲线：磁脱扣电流为（10-20）In，适用于保护具有很高冲击电流的设备，如变压器，电磁阀等A特性：2倍额定电流，很少用，一般用于半导体保护；B特性：2~3倍额定电流，一般用于变压器侧的二次回路保护；C特性：5~10倍额定电流，该特性是最常用的，一般用于建筑照明用电等等；D特性：10~20倍额定电流，一般用于动力配电.Ｋ特性（ABB专利），它主要是用于额定电流４０Ａ以下的电动机系统按照区分进行断路器特性选择。
家用小型断路器如何选择B、C、D型号？幸亏电工提醒，差点
装错了！
一般情况下，家里使用的小型断路器按照瞬时脱口类型可以分为B 型，C型，D型断路器，那么我们该如何选择呢？
B型由于瞬时脱扣电流太小（5倍瞬时额定电流需在0.1秒内脱扣）市面上很少见，适用于纯阻性负载和低压照明回路，常用于住户的配电箱，保护家用电器和人身安全。
C型的最普遍（10倍瞬时额定电流需在0.1秒内脱扣），适用于感性负载和高感照明电路，常用于保护配电线路以及具有较高接通电流的照明线路。
D型主要在用电器瞬时电流较大的环境，一般家庭也比较少用，适用于高感负载和较大冲击电流的系统，常用于保护具有很高冲击电流的设备，如变压器，电磁阀等。
如果使用较大功率的空调，可以考虑使用D型断路器，其它情况建议使用C型。
如果您有装修需求或者想了解，点击下方“了解更多”3秒极速出装修报价！。
脱扣曲线类型1. 引言脱扣曲线是指在电路中，当电压或电流超过设定值时，开关将自动断开的一种保护装置。
它可以有效地防止电路过载、短路等故障，保护设备和人身安全。
脱扣曲线类型是指脱扣装置在不同负荷条件下的断开特性。
本文将介绍脱扣曲线类型的分类和特点。
2. 脱扣曲线类型分类根据国际电工委员会（IEC）标准，脱扣曲线可分为以下几种类型：2.1 B型曲线B型曲线适用于对人身安全和低敏感性设备提供保护的场合。
它的断开特性相对较平缓，适用于大部分一般负荷情况下的保护需求。
B型断路器通常用于家庭、商业建筑等场所的照明、插座等回路。
2.2 C型曲线C型曲线适用于对一般负荷和一定程度过载提供保护的场合。
它的断开特性介于B 型和D型之间，能够更好地应对突发的瞬时过载。
C型断路器常用于工业、商业建筑等场所的电动机、变压器等回路。
2.3 D型曲线D型曲线适用于对高灵敏度负荷和严重过载提供保护的场合。
它的断开特性比B型和C型更加陡峭，能够快速地断开电路，以防止设备受损。
D型断路器通常用于医疗设备、计算机设备等对电力质量要求较高的回路。
2.4 Z型曲线Z型曲线适用于特殊负荷和特殊应用场合。
它的断开特性比B、C、D型更加复杂，能够根据实际需要进行调整。
Z型断路器常用于某些特殊行业或特殊设备，如航空航天、核电站等。
3. 脱扣曲线类型特点不同类型的脱扣曲线具有各自独特的特点，下面将详细介绍每种类型的主要特点：3.1 B型曲线特点•断开特性相对平缓，适合一般负荷情况。
•对瞬时过载的响应较慢，能够提供较好的过载保护。
•适用于对人身安全和低敏感性设备提供保护的场合。
3.2 C型曲线特点•断开特性介于B型和D型之间，能够应对一定程度的过载。
•对瞬时过载的响应较快，能够提供更好的过载保护。
•适用于对一般负荷和一定程度过载提供保护的场合。
3.3 D型曲线特点•断开特性陡峭，能够快速断开电路，以防止设备受损。
•对瞬时过载的响应非常快，能够提供高灵敏度负荷保护。

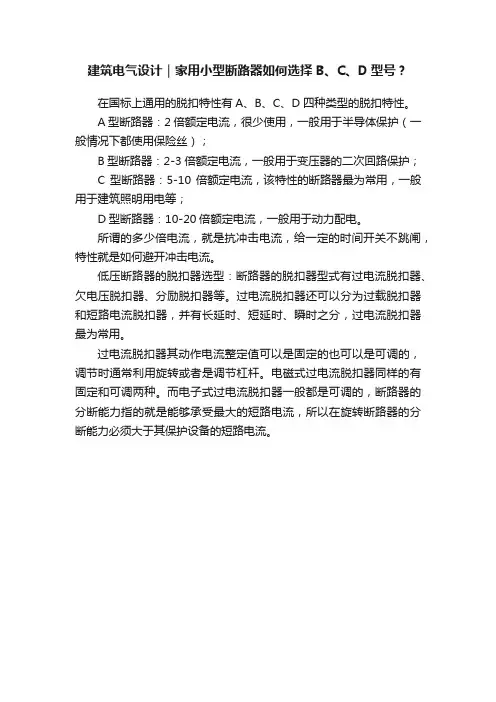

建筑电气设计｜家用小型断路器如何选择B、C、D型号？

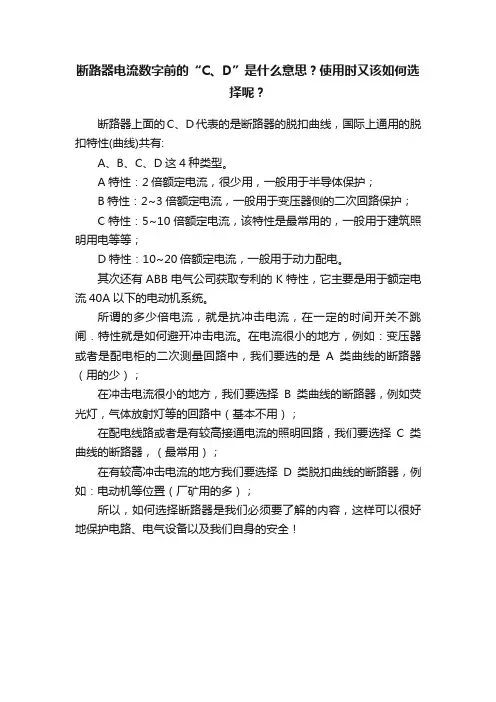

在国标上通用的脱扣特性有A、B、C、D四种类型的脱扣特性。
A型断路器：2倍额定电流，很少使用，一般用于半导体保护（一般情况下都使用保险丝）；
B型断路器：2-3倍额定电流，一般用于变压器的二次回路保护；
C型断路器：5-10倍额定电流，该特性的断路器最为常用，一般用于建筑照明用电等；
D型断路器：10-20倍额定电流，一般用于动力配电。
所谓的多少倍电流，就是抗冲击电流，给一定的时间开关不跳闸，特性就是如何避开冲击电流。
低压断路器的脱扣器选型：断路器的脱扣器型式有过电流脱扣器、欠电压脱扣器、分励脱扣器等。
过电流脱扣器还可以分为过载脱扣器和短路电流脱扣器，并有长延时、短延时、瞬时之分，过电流脱扣器最为常用。
过电流脱扣器其动作电流整定值可以是固定的也可以是可调的，调节时通常利用旋转或者是调节杠杆。
电磁式过电流脱扣器同样的有固定和可调两种。
而电子式过电流脱扣器一般都是可调的，断路器的分断能力指的就是能够承受最大的短路电流，所以在旋转断路器的分断能力必须大于其保护设备的短路电流。
微型断路器脱扣曲线是指微型断路器在不同电流负载下的脱扣时间与电流之间的关系曲线。
它用于描述微型断路器在过载或短路情况下的保护特性。
微型断路器脱扣曲线通常分为B、C、D 三种类型，它们的脱扣特性不同，适用于不同的负载类型和应用场合。
B 型脱扣曲线：用于保护电动机和其他感性负载。
在短路情况下，B 型脱扣曲线具有较短的脱扣时间，可以快速切断短路电流，保护设备和线路。
C 型脱扣曲线：用于保护照明和其他阻性负载。
C 型脱扣曲线的短路脱扣时间比B 型长，但比
D 型短，能够在短路时提供一定的延时，以避免误动作。
D 型脱扣曲线：用于保护高感性负载，如变压器等。
D 型脱扣曲线的短路脱扣时间最长，可以在短路时提供更长的延时，以适应高感性负载的起动电流。
通过选择合适的微型断路器脱扣曲线，可以确保在不同的负载类型和应用场合下，微型断路器能够提供可靠的过载和短路保护。
断路器A型、B型、C型和D型脱扣曲线的含义和用途脱扣特性曲线的意思，应用场合不同会有不同的特性曲线（电流脱扣时间）。
B特性适用于纯阻性负载和低感照明回路；C特性适用于感性负载和高感照明回路；D特性适用于高感负载和较大冲击电流的配电系统；K特性适用于电机保护和变压器配电系统；他们的热脱扣特性和电磁脱扣特性是不一样的特性字母后面的数字是指额定电流如果想有更深的了解可参照GB10963瞬时过载能力，B：2倍、C：5倍、D：10倍IEC60898 标准规定的 III 级限流要求B 型曲线：保护短路电流较小的负载(保护短路电流较小的负载)□脱扣特性: 瞬时脱扣范围 (3～5) InC 型曲线：保护常规负载和配电线缆(配电保护)□脱扣特性: 瞬时脱扣范围 (5～10) InD 型曲线：保护起动电流大的冲击性负荷 (如电动机，变压器等)(动力保护)□脱扣特性: 瞬时脱扣范围 (10～14) In ―――――――――――――――――对于微型断路器来讲，共有四种磁脱扣曲线类型的断路器，脱扣曲线A/B/C/D1、A型脱扣曲线：磁脱扣电流为（23）In,适用于保护半导体电子线路，带小功率电源变压器的测量回路或线路长且电流小的系统2、B型脱扣曲线：磁脱扣电流为（35）In，适用于保护住户配电系统，家用电器的保护和人身安全保护3、C型脱扣曲线：磁脱扣电流为（510）In，适用于保护配电线路以及具有较高接通电流的照明线路4、D型脱扣曲线：磁脱扣电流为（1020）In，适用于保护具有很高冲击电流的设备，如变压器，电磁阀等A特性：2倍额定电流，很少用，一般用于半导体保护；B 特性：2~3倍额定电流，一般用于变压器侧的二次回路保护；C特性：5~10倍额定电流，该特性是最常用的，一般用于建筑照明用电等等；D特性：10~20倍额定电流，一般用于动力配电.Ｋ特性（ABB专利），它主要是用于额定电流４０Ａ以下的电动机系统按照区分进行断路器特性选择。

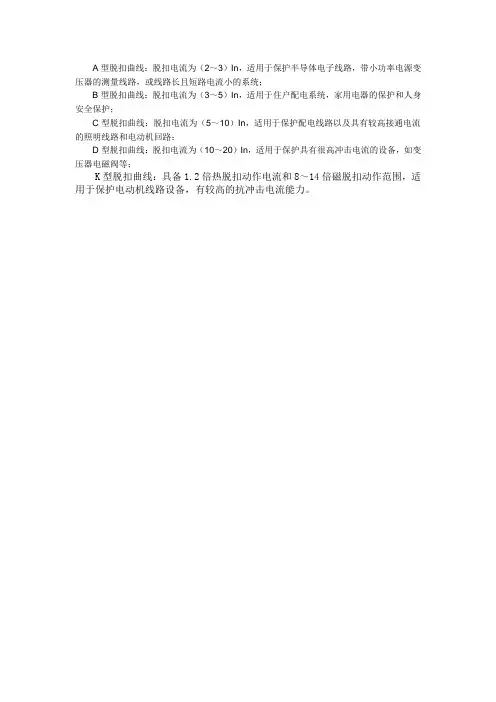

A型脱扣曲线：脱扣电流为（2～3）In，适用于保护半导体电子线路，带小功率电源变压器的测量线路，或线路长且短路电流小的系统；
B型脱扣曲线：脱扣电流为（3～5）In，适用于住户配电系统，家用电器的保护和人身安全保护；
C型脱扣曲线：脱扣电流为（5～10）In，适用于保护配电线路以及具有较高接通电流的照明线路和电动机回路；
D型脱扣曲线：脱扣电流为（10～20）In，适用于保护具有很高冲击电流的设备，如变压器电磁阀等；
K型脱扣曲线：具备1.2倍热脱扣动作电流和8～14倍磁脱扣动作范围，适用于保护电动机线路设备，有较高的抗冲击电流能力。
断路器的脱扣曲线，这下子终于看懂了！断路器作为电路的短路保护和过载保护重要元器件，充分了解断路器是如何工作的，断路器在什么情况下会跳闸等是非常有必要的。
断路器的跳闸特性直接决定着它的性能，而不同的品牌、不同类型的断路器脱扣曲线也是有所区别的。
脱扣曲线即脱扣器的动作特性曲线一、脱扣曲线的分类脱扣曲线分为A、B、C、D、K等几种，各自的含义如下：1、A 曲线脱扣电流为(2~3)In，适用于保护半导体电子线路。
2、B曲线脱扣电流为(3~5)In，适用于家电用电等住户配电系统。
3、C曲线脱扣电流为(5~10)In，适用于保护配电线路以及具有较高接通电流的照明线路。
4、D曲线脱扣电流为(10~20)In，适用于保护具有很高冲击电流的设备，如变压器、电磁阀、电动机等。
5、K曲线具备1.2倍热脱扣动作电流和8～14倍磁脱扣动作范围，适用于保护电动机线路设备，有较高的抗冲击电流能力。
二、施耐德IC65系列微断的脱扣曲线分析C型脱扣曲线上图是施耐德IC65系列63A以下的C型脱扣曲线。
横坐标是负载电流I与额定电流In的比值即额定电流的倍数。
它从1倍开始，每一格加一倍往上递增。
纵坐标是时间t，单位秒。
时间从0.001S开始每递增10倍时间为一个大格，一个大格分10个小格。
从图中可以看出，两条曲线将整个区域分成脱扣区域、延时脱扣区域和不脱扣区域三个部分。
处在上方的曲线是脱扣曲线，表示时间t在进入这条曲线的上方（脱扣区域）时，断路器必然脱扣跳闸。
由脱扣起始曲线与脱扣曲线围成的区域为延时脱扣区域，在该区域的时间段内，断路器处于即将要跳闸的状态，即脱扣器的热元件进入升温状态，热平衡被打破，随着时间t的增加，热元件发热量超过脱扣器的脱扣点（进入脱扣区域），断路器就脱扣了。
例如，在2倍In时，断路器前10S是不会脱扣的，在10S以后时脱扣器温度不断升高累积到100S时断路器进入脱扣区域，断路器跳闸。
从上图中可以看出施耐德IC65系列的脱扣特性有以下几点：1.断路器最快脱扣时间是0.01S。
